Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
-
Janos250
őstag
válasz
Cheesy
#23488
üzenetére
Próbáld ki ezt, mit ír ki.
Ez csak egy próba, vannak benne tök fölösleges részek, de most nem gyomlálom.#define RXD2 16 // kell Ezek az ESP32-n az RX2, TX2 feliratuak#define TXD2 17const uint16_t delaytime = 300 ;char ctrlz = 26;void setup(){Serial.begin(115200);while(!Serial); // Wait for Serial readySerial2.begin(115200, SERIAL_8N1, RXD2, TXD2); // kell/*void HardwareSerial::begin(unsigned long baud,uint32_t config,int8_t rxPin,int8_t txPin,bool invert,unsigned long timeout_ms,uint8_t rxfifo_full_thrhd) {Az ESP32 ESP-IDF-ben az UART2 alapértelmezetten GPIO 17 (TX) és GPIO 16 (RX), de az Arduino ESP32 framework ezt nem állítja be automatikusan.Az Arduino HardwareSerial osztályban a Serial2 nincs GPIO-hoz kötve az indításkor.Ha azt akarod, hogy a Serial2 működjön, manuálisan meg kell adnod a pineket:Serial2.begin(115200, SERIAL_8N1, 16, 17);*/while(!Serial2); // Wait for Serial readydelay(5000);Serial.println("setup elindult");Serial2.print("AT\r") ;olvasKiir();delay(delaytime);Serial2.print("AT\r") ;olvasKiir();delay(delaytime);Serial2.print("AT\r") ;olvasKiir();delay(delaytime);Serial2.print("ATI\r") ;Serial.println("kuldve:ATI gyarto kiiras:");olvasKiir();delay(delaytime);//("AT+CSQ"); //Signal quality test, value range is 0-31 , 31 is the bestSerial2.print("AT+CSQ\r") ;Serial.println("kuldve:AT+CSQ:the first # is dB strength(0-31):");olvasKiir();delay(delaytime);//("AT+CCID");Serial2.print("AT+CCID\r") ;Serial.println("kuldve:AT+CCID read SIN info");// sim card number that is written on the// backside of the sim cardolvasKiir();delay(delaytime);Serial2.print("AT+GSN\r") ; //????????Serial.println("AT+GSN r elkuldve IMEI kiiras\r valasz:") ;// IMEI kiiras A modul IMEI szamadelay(delaytime);olvasKiir();Serial2.print("AT+CREG=?\r") ;Serial.println("AT+CREG=? r elkuldve\r") ;Serial.println("registered on the network\r") ;Serial.println("The second # should be 1 or 5:\r") ;delay(delaytime);olvasKiir();Serial2.print("ATI\r") ;Serial.println("ATI r elkuldve\r") ;Serial.println("module's name and number.\r") ;delay(delaytime);olvasKiir();Serial2.print("AT+COPS\r") ;Serial.println("AT+COPS r elkuldve Check which network:\r valasz:") ;// Check which networkdelay(delaytime);olvasKiir();Serial2.print("AT+CBC\r") ;Serial.println("AT+COPS r elkuldve battery percentage:\r valasz:") ;// battery percentagedelay(delaytime);olvasKiir();Serial2.print("AT+CMGF=1\r") ;//Because we want to send the SMS in text modeSerial.println("AT+CMGF=1 r elkuldve\r valasz:") ;delay(delaytime);olvasKiir();//to be sent to the number specified.Serial2.println("AT+CMGS=\"+36303900970\"") ;//Start accepting the text for the messageSerial.println("AT+CMGS= +36303900970 elkuldve\rvalasz:") ;delay(delaytime);olvasKiir();Serial2.println("SIM SMS ") ;//The text for the messageSerial.println("Elkuldve: SIM SMS\rvalasz: ") ;delay(delaytime);olvasKiir();/*String response = Serial2.readString();Serial.println(response);*/Serial2.write(ctrlz) ;delay(100);Serial2.write(0x00) ;delay(100);Serial.println("ctrlz kiirva") ;delay(5000);Serial.println("setup vege") ;} ; // end setupvoid loop(){if (Serial2.available())Serial.write(Serial2.read());delay(10) ;} ; // end loopvoid olvasKiir(){do {while (Serial2.available()){Serial.write(Serial2.read());} ;delay(100);} while (Serial2.available());Serial.println();};
Nem teszem fel sehova, mert a szövegek nem sok helyet foglalnak,
nem hiszem, hogy ez nagyon terhelné a szervert. -
Janos250
őstag
válasz
Cheesy
#23484
üzenetére
"Hogyan másképp oldanád meg a tápellátás problémáját?"
próbára így, aztán majd lehet fejleszteni
https://circuitdigest.com/sites/default/files/inlineimages/u5/SIM800L-Module-with-ESP32.png
Az ESP32 tápját pedig az USB-ről. -
#23494
Postas99
senior tag
its_grandpa
#23493
Postas99
senior tag
válasz
its_grandpa
#23493
üzenetére
Siemens C25 nyertem, sajnos az is csak már csak 2g.Adroidra sajna nem ilyen egyszerű a dolog.
Az USB-s megoldást el kell engedni, ugyanis ahhoz kell egy saját fejlesztésű APK amit meg tudsz szólítani USB-n keresztül amihez kell az USB debugging, mert e nélkül nem fog menni.Jó héhány évvel ezelőtt tömeges SMS-t használtunk a kiértesítésekre.
Több megoldást is végig vettünk amíg nem lett végül sms gateway a szolgáltatótól, addig volt dedikált eszköz ami a helyi lan porton lógott és azt kellett megszólítani, megfelelő formátumban beküldeni az adatokat telszam,smsszoveg,exp.time,retrycount.
Lassú volt mert 600 munkavállalót fél napon keresztül értesített ki. Az eszközön meg egy local py script futott.Aztán lett egy windows app + mobil app kombó ami rohadt jó volt, csak idővel az android egyre nagyobb verziójával már 10 sms küldése után approve-olni kellett, hogy igenis ki akarom küldeni az SMS-t.
Szóval régóta csak smsgateway, az is saját kóddal --> local webszerver SSL cert, dedikált IP, és ez csak SMS, semmi net.
HA nem csak sms-t szeretnél küldeni hanem valami IP alapú cuccot akkor marad mit2 saját app fejlesztése logicblock-ban össze kell rakni és wifi vagy ble kapcsolaton az ESP-hez kapcsolódni és onnantól már akármit is tudsz küldeni.
-
Cheesy
őstag
válasz
Postas99
#23490
üzenetére
Tegnap rátaláltam erre a cikkre, el is mentettem és végül rendeltem egy A7670E-t...
Bárcsak előbb rátaláltam volna!de pár kérdés felmerült bennem:
Ennek 18650-es akksi kell, de az 3.6V. Hogy bírja el a GPS és a SIM komponenseket a külső szenzorokkal együtt?
Az adatlapja alapján 6V-os bemenetet is le tud kezelni. Multiméterrel lemértem, a 6V/12Ah AGM akksi 6.4V-ot ad le 100% töltöttségnél. A 7670-nek van azért ennyi toleranciája a megadott 6.0V felső határ felett?
Gondolom, hogy ha 18650-es akksit használok, akkor az input portba beledugom a 6V/10W napelemcellámat és meg is van oldva a dolog, a board vezérli az akksi visszatöltését.
Ámde, ha a 6V/12Ah akksit használnám, akkor viszont alkalmaznom kell a solar controllert, aminek a kimeneti portját egy JST-PH2 csatlakozóval csatlakoztatom a board inputjába. Akkor viszont az akksi töltöttségét nem tudom kiolvasni távolról.Egyelőre ez a megtápolás rész nem tiszta nekem.
-
its_grandpa
tag
válasz
Cheesy
#23488
üzenetére
Ránéztem a kódra, jelenleg annyi az ötlet, hogy a setup-ban, az
sendATCommand("AT+CSQ"); után szúrd be asendATCommand("AT+CMEE=2"); sortA SIM800 AT command manual 1.11 alapján ez a
2 Enable +CME ERROR: <err> result code and use verbose <err> valuesA te modulodban vélhetően 0 ez a paraméter és akkor csak "ERROR" üzenetet kapsz.
0 Disable +CME ERROR: <err> result code and use ERROR instead.Ezt kapod az AT+CPIN?-re, láttuk, a bővebb üzenet talán segít.
Az AT+CMEE? egyébként kiírja a jelenlegi beállítást, de az AT manual 390 oldalas olvasmány :) -
-
válasz
Cheesy
#23488
üzenetére
Arduino UNO-nál működik az a trükk, hogy ha a reset lábát folyamatosan földre kötöd (nem engeded elindulni/működni az ATMEGA chipet) akkor az onboard usb-ttl chipet tudod használni más célra, a tx-rx lábakra kötheted a modemet. Ez nem tudom működne-e ESP32-vel. Ha van rajta külön usb-ttl chip és nem valamelyik újabb fajta ESP32, ami már saját maga kezeli az usb-t, akkor esetleg igen.
-
#23488
Cheesy
őstag
its_grandpa
#23487
Cheesy
őstag
válasz
its_grandpa
#23487
üzenetére
Sajnos nincs (még) serial-USB átalakítóm, ezért az ESP-n keresztül tudtam csak kommunikálni a SIM800L-el. Lehet rendelek egyet a jövőre nézve...
Az 5.0V-ot azért adtam neki, mert ez van neki megadva az adatlapján és a Vin pin-nél is (5V/4V) és hátha azért nem működött, mert kevés volt neki a kakaó.
A teljes kódot inkább így küldöm: https://pastebin.com/b3PSBi3J
Soha nem vagyok biztos abban, hogy a kód hibátlan
Inkább több, mint kevesebb PRINT parancsot használok, hogy lássam melyik résznél akad el. -
its_grandpa
tag
válasz
Cheesy
#23486
üzenetére
>>Az ESP32-vel próbáltam a tanácsaid alapján tesztelni a SIM800L-t ...
Én a SIM800L tesztelésére csak sima soros porti megoldást javasoltam, ESP nélkül.
Végig zongorázhatnál egy rakat AT parancsot, hátha kiderül a baj.
Nem értem miért adtál neki 5.0V-t amikor a max. 4.2V.
Az Arduinos kód feltöltés rész világos, így is kell.
Teljesen biztos vagy abban,hogy a kód hibátlan ?
A #23479-ben csak egy részlet látszik.Én csak kipróbálnám a "How To Test A GSM Modem Manually"-t (2. link a #23485-ben).
-
#23486
Cheesy
őstag
its_grandpa
#23485
Cheesy
őstag
válasz
its_grandpa
#23485
üzenetére
Az ESP8266-tal kezdtem az egészet, jelenleg arra vannak kötve a szenzorok és a GPS. Ezzel próbáltam a SIM800L-t is, de a fentiek után nem erőltetem.
Az ESP32-vel próbáltam a tanácsaid alapján tesztelni a SIM800L-t, az alábbi módon:
6.0V/12Ah akksi --> LM2596 DC konverter (output max 3A) 5.0V-ra állítva --> SIM800L
ugyanaz a 6.0V/12Ah akksi --> LM2596 DC konverter (output max 3A) 3.3V-ra állítva --> ESP8266Arduino IDE-val készítem a kódot és amikor feltöltöm, USB-C-vel csatlakozok a PC-hez. Amikor kódot töltök az ESP8266-ra, akkor a neki szánt külön tápellátást lekötöm róla, mert nem tudja egyszerre kezelni a bejövő külső 3.3V-t és az USB-C-n érkező 5.0V-ot.
-
its_grandpa
tag
válasz
Cheesy
#23479
üzenetére
Nem írtad honnan tápolod a SIM800-at, 3.7 - 4.2 volt kell neki és néha 2A !
>> Based on my experience, the module is a bit power-hungry and the current consumption can be up to 2 A in peaks.ESP32-t írtál emiatt feltételezem,hogy van usb uart adaptered a kód feltöltéséhez.
Ha össze tudod vezetékelni + rendes táp, putty-al tudnád tesztelni a modult. -
Cheesy
őstag
válasz
Janos250
#23483
üzenetére
Elektronikában nincs még számottevő tapasztalatom, én ez alapján indultam el:
Adott egy 6V/12Ah akkumulátor
Ez a napelem kontrolleren (6V/3A) keresztül ad áramot
Ennek a kimenetét szétosztom az ESP8266 és a SIM modul között, 3.3V-ra és 5.0V-ra egy-egy LM2596 DC konverterrel (output max 3A)
Tehát elvileg az adatforgalomnál legéhesebb SIM800L is kap elég áramot, mert akkor 2A-t is elkér.Hogyan másképp oldanád meg a tápellátás problémáját?
A legegyszerűbb az lenne, ha a központi egység igényelne csak áramot és ő osztaná szét a modulok között. -
Janos250
őstag
válasz
Cheesy
#23482
üzenetére
Alin 20 $ körül van szállítással, adókkal együtt. Persze ez sem kevés.
Még én se rendeltem meg, csak kikerestem pár hete.aliexpress.com/item/1005005220505235.html
Én úgy tudom, hogy a másik nem tud SMS-t, de persze lehet, hogy rosszul tudom, nézz utána!
Ügyes projekt!
Viszont nagyon fontos!
Ha gond van, ne az áramfogyasztási adatlapot nézd, hanem tápláld meg próbára egy bikaerős táppal. A SIM800L NAGYON éhes áramra. Pár éve, amikor használtam, megtapasztaltam, de elfelejtette, és pár hónapja, mikor megint kellett, már nem emlékeztem, hogy áramzabálási igénye hatalmas, és nem értettem, miért nem megy. Ha keveselli a tápot, akkor úgy néz ki, hogy működik, de mégsem tud forgalmazni.
A GPS is szeret kajálni. És próbáld meg kitenni valahova szabad térre addig, míg megtalálja a saját helyét, és úgy vidd be a tető alá. Én ezt a GPS-t nagyon rég használtam, de nem emlékszem, hogy gondom lett volna vele. (Azóta mást használok, de az drága, de tud RTK-t, ami nekem kell.) -
Cheesy
őstag
válasz
Postas99
#23480
üzenetére
Köszi a linket, bogarásztam az oldalukon, tetszenek, de min. +5,8 USD shipping + ha vámolják, így 13450 HUF minimum.
Janos250
Az alis adatlapja alapján szerepel a SMS/TEXT, ebből gondoltam, hogy tudja...Ez az első Arduinos projektem, egy olyan mobil kütyüt szeretnék összerakni, ami mér súlyt, hőmérsékletet, GPS jeladó van rajta és mobilhálózaton tud adatot küldeni. Abszolút az elejéről kezdem, most forrasztottam komolyabban először IO pineket, de sikerült belejönni.
Jelenleg itt tartok:
HX711 szenzor + CZL-601 mérőblokk
BMP280 hőmérséklet és légnyomás mérő
GPS NEO-8M modul
összehangoltan működnek, mysql adatbázis kész, php script kiolvassa és megjelenítem grafikonon chart.js-el. GPS még kakukktojás, mert nem sikerült még műholdat találni vele, de a LED villogása azt jelzi online. Tegnap eljutottam oda, hogy egy 6V/12Ah AGM akksiról LM2596 DC konverterrel 3.3V-ra korlátoztam a rendszerbe érkező feszültséget (multiméterrel kimértem, 3.30V) és rá kellett jönnöm, hogy az addig a PC-ről USB-C-n keresztül meghajtott ESP8266 nem képes ellátni elég árammal a rá kötött GPS modult, ugyanis ha USB-C-n kap feszültséget, akkor az így kapott 5V-ot le tudja magának szabályozni és képes 3.3V-ot adni a GPS-nek, de ha a bejövő áram a konverternek hála pontosan 3.3V, akkor abból nem jut a GPS-nek. Így egy kínai WAGO-val ketté osztottam a konverterből érkező 3.3V-ot az ESP8266 és a GPS modulnak, így már elég áramot kap mindkettő, a wifin keresztüli logolás alapján működik. Bár műholdat még nem sikerült találni, de ez a "szörny" egyelőre egy lezárható műanyag tortásdobozban volt az eresz alá rakva tegnap délután pár órára. Egyelőre súly, hőmérséklet és légnyomás adatokat tudott rögzíteni.
Jelenleg szép színes jumper kábelekkel vannak összekötve, nem szép látvány, de átlátható.
A kiindulási alapom ESP8266 modul (CP2102 TYPE-C) de véletlen rendeltem egy ESP32 WROOM modult is, az erősebb és több rajta a GPIO port, így az lesz végül hadba állítva.
A rendszer egy 6V/12Ah AGM akksiról fogja kapni a tápot, ehhez van egy 6V/10W napelemem is. Egy napelem kontrollerrel fogom összefűzni a rendszer tápellátását.
Mivel tudtam, hogy a SIM800L 3.7-5.0V, de általában 4.0V-ot igényel, így az egy külön LM2596 konverterrel (ami 4.4V-ra van állítva) van meghajtva. Nagy áramigénye csak az adatküldésnél van, de valamiből gazdálkodnia kell. A konverter modul 3A-ig jó, így megkapja amit kér. Már ha működött volna, de így nem fog működni a fentiek tudatában.Kap még a rendszer egy DS18B20 szondát is, de ezt az ESP8266/ESP32 le tudja kezelni.
És most pedig ott tartok, hogy megfelelő SIM modult keresek és korholom magam, hogy miért nem találtam rá előbb a T-A7670SA-ra, mert akkor azzal kellett volna kezdenem az egészet
-
-
Cheesy
őstag
válasz
Postas99
#23475
üzenetére

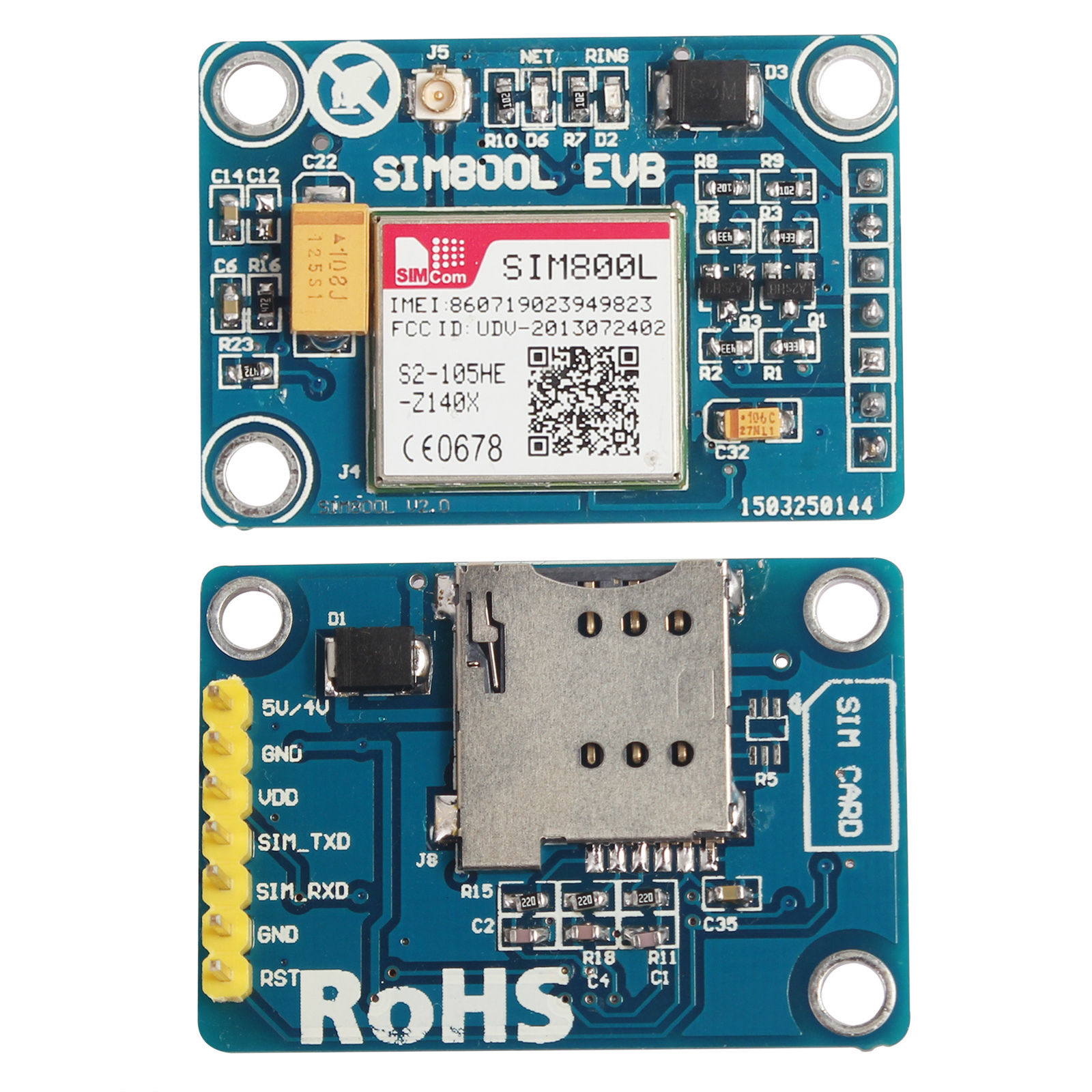

Ez az első ilyen projektem és a legtöbb helyen a SIM800L modult (piros) használják. Én meg azt mondtam, hogy nosza', akkor már legyen a (kék) SIM800L, mert az újabb
Dehát kiderült, hogy "same shit".its_grandpa
void checkAndSetIPStatus() {Serial.println("SIM800L státusz lekérdezése...");sim800.println("AT+CIPSTATUS");delay(2000);String statusResponse = "";while (sim800.available() > 0) {char c = sim800.read();statusResponse += c;}Serial.println("SIM800L státusz:");Serial.println(statusResponse);if (statusResponse.indexOf("STATE: IP START") != -1) {Serial.println("Státusz: IP START. Visszaállítás IP INITIAL állapotra...");sim800.println("AT+CIPSHUT");delay(2000);while (sim800.available() > 0) {char c = sim800.read();Serial.print(c);}}Sajnos így sem akar működni
IM800L státusz lekérdezése...SIM800L státusz:AT+CIPSTATUSERRORSending command: AT+CSTT="internet.telekom"AT+CSTT="internet.telekom"ERRORSending command: AT+COPS=0AT+COPS=0ERRORVisszatérve Postas99 válaszára, valóban egy régi technikát akarok működésre bírni úgy, hogy talán 1 éven belül lekapcsolják a 2G hálózatot, így még ha működésre is bírnám, kezdhetem elölről egy újabb modullal.
A következő próbához ezt a modult néztem ki: SIM7020E
NB-IoT sávot tud,
B1 / B3 / B5 / B8 / B20 / B28 tudja, Magyar Telekom talán B8 + B20
kevesebbet fogyaszt
drágább sajnos, 6400 Ft darabjaÉs az arcom amikor ma reggel rátaláltam erre:
LILYGO® TTGO T-A7670SA R2 4G
ami tud mindent amit eddig kerestem. -
Postas99
senior tag
válasz
Cheesy
#23474
üzenetére
Szia!
Mondjuk ebben kvázi nem igazán tudok segíteni de miért ez a modul ez már csak 2G-t támogat semmi mást. Szerintem a hiba itt keresendő. Valószínű a SIm kártya szintillesztése lesz a hibás. Ez egy őskövület. Ha nem valami régi Sim kártyát akarsz használni benne hanem valami újat valószínű ezért nem tud kommunikálni a kártyával. -
Cheesy
őstag
Sziasztok!
SIM800L v2.0 modul + frissen érkezett Telekomos domino fix SIM = Segítsetek ötletelni, mi lehet még a hiba oka.
Kártyát már telefonban kipróbáltam, illetve töltöttem rá pénzt.AT+CGMISIMCOM_LtdOKAT+CGMMSIMCOM_SIM800LOKAT+CGMRRevision:1418B05SIM800L24OK
Tehát a modul működik, olvasható az ESP32 által.AT+CSQ+CSQ: 22,0OK
Tehát az antenna jelerőssége jó.AT+CPIN?ERROR
PIN kódot előtte telefonon már deaktiváltam, de itt már látszik, hogy nem fér hozzá a SIM kártyához.AT+CSTT="internet.telekom"ERRORAT+COPS=0ERRORAT+CREG?+CREG: 0,0OKAT+COPS?+COPS: 0OKAT+COPS=1,2,"21601"ERRORAzon kívül, hogy a modul valahol hibás (pl. egy döglött dióda, de azt nem tudom hogy mérjem ki), mi lehet még az oka, hogy nem fér hozzá a SIM kártyához? Mintha nem érzékelné. Igen, jól van bele csúsztatva az olvasó részbe
-
Postas99
senior tag
válasz
george61
#23471
üzenetére
Először is router tápbe-tápki a kettő között legyen 30mp szünet.
Én legalábbis ezzel kezdenem. Volt egy routerem ami qrva gagyi volt, az elején még tök jól elment 2 év után már egyre többször állt meg és az esp-k sem tudtak felcsatlakozni rá vagy leestek róla. A többi otthoni eszköz is egyre nyűgösebben ment vele. Egy próbát megér -
george61
tag
Tisztelt Fórumtársak!

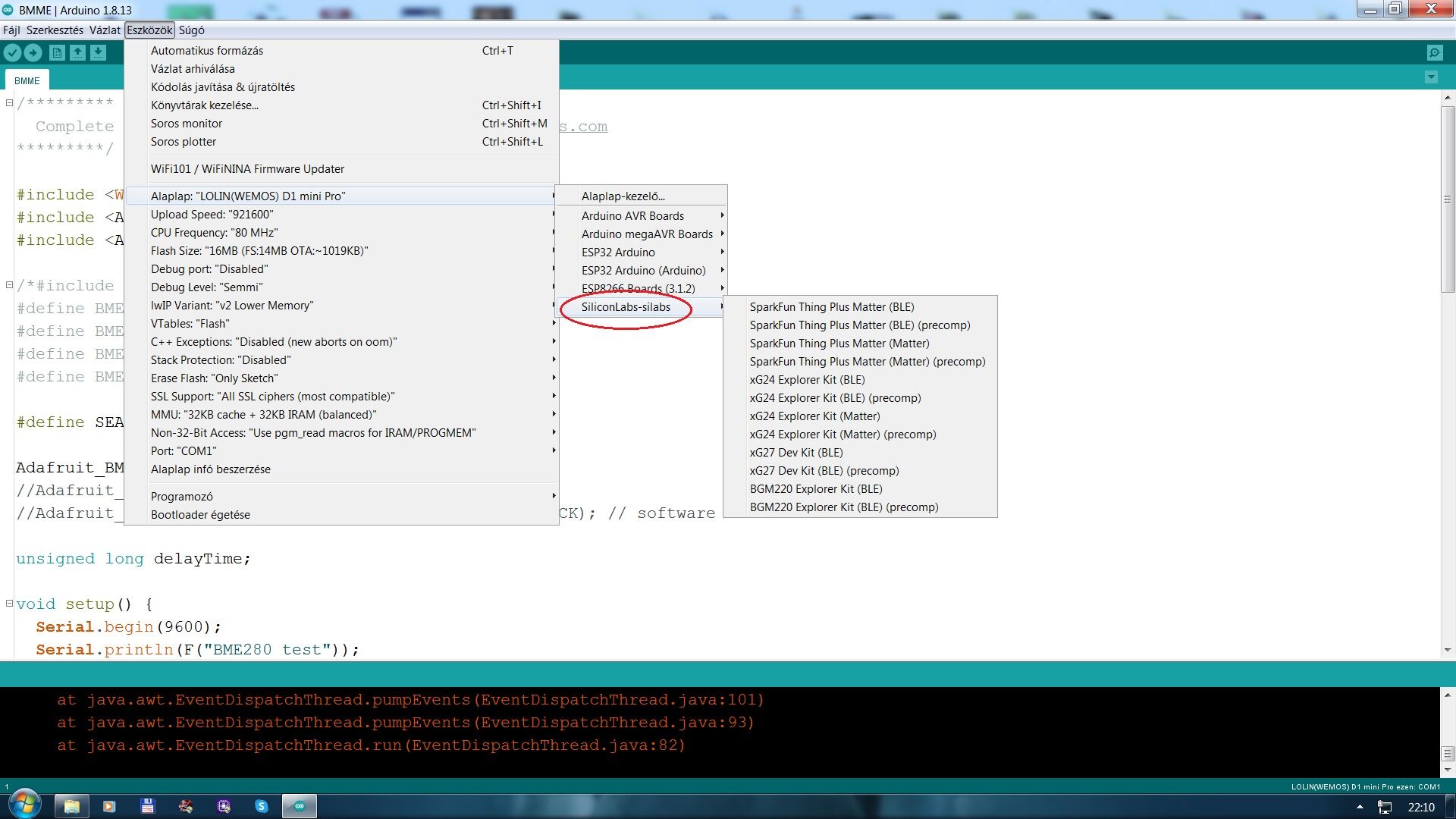

Az alábbi problémával fordulok hozzátok. Adott egy ESP D1 mini V3.0 Wemos - ESP8266 mikrokontroller, amit Homa Assistant alól ( Rasberry Pi 4 -hez kábellel csatolva ) flashaltem.
A software azt írja , hogy jól lett flashelve, de amikor hozzá szeretném csatolni asaját Wifi hálózatomhoz akkor megtalálja ugyan a 2 db Wifi csatornámat a routeremen, de nem csatlakozik ezek közül egyikhez sem (. Jelszint mindkettőn megfelelő) és kiírja hogy nem csatlakozik.A routerben nem hoz létre IP címet sem, de
létrehoz egy AP -t a wifi SSD -k között, de ha ebbe beírom a megfelelő jelszót, azt írja nem tud csatlakozni erre, igy további műveleteket nem tudok csinálni aq hálózatban.
Az az érdekes , hogy egy ua.ilyen mikrocontrollerel minden simán ment. Mit csinálhattam rosszul? Resetelni kellene talán mini V3 -at. Ezt hogy kell csinálni? Elegendő a panel oldalán a mikrokapcsolót hosszabban megnyomni?
Köszönöm a válaszokat előre is. -
#23470
JulianSinulf
őstag
szoke12
#23468
JulianSinulf
őstag
válasz
szoke12
#23468
üzenetére
De ez már nagyon egyszerű.
Eleve nem állandó figyelésre és mozgatásra csinálod.
Csak akkor mozog, ha nyomsz egy gombot. Így mindegy, hogy rápakolsz vagy sem, ha nem akarod mozgatni. Ha meg akarod, akkor lepakolsz róla, amíg mér. Aztán megint fölé pakolhatsz, vagy alá.Esetleg tesztelheted a sebességét. Ha állandó, akkor időtartam alapján is mozgathatod a kívánt pozícióba.
-
-
-
vargalex
félisten
válasz
szoke12
#23458
üzenetére
Anno csak teszt céllal próbáltam, így friss emlékeim nincsenek, de a legkevesebb barkácsolással talán az asztal lábára szerelt ultrahangos (vagy lézeres) távolságmérővel (ami nyilván az asztal lap aljára néz) is érdemes lehet próbálkozni (persze jól be kell kalibrálni), ha biztosan nem lesz semmi útban.
-
Postas99
senior tag
válasz
szoke12
#23458
üzenetére
Szia!
Ha nem enkóderes a motor utólag nem könnyű bármilyen enkódert is rá applikálni. Ezeket készen lehet kapni, pont azért hogy ne barkácsolj vele többet.
Nem lebeszélni akarlak róla, de lehet nem ártana ha dobnál egy képet róla, mert lehet marad a HALL szenzoros megoldás, ott pedig mondjuk negyed fordulatokat számolsz ha 4 darabot teszel fel. -
szoke12
őstag
Igen, ezen is gondolkodtam, meg a zsinórós encoder is felötlött bennem, de sajnos a lábakat jobban nem tudom megbontani, csak a hajtáshoz férek hozzá.
Ha csak lehet, a lábakra kívülről nem szerelnék semmit.Sőt, arra gondoltam, hogy még programozok bele olyan opciót, hogy ha valamelyik gombot hosszan nyomom, akkor frissíti a beállított magasság-értéket.
-
-
szoke12
őstag
Sziasztok!
elöljáróban annyit, hogy korábban 1x arduinoztam, de nagy tapasztalatom nincs.Viszont kitaláltam magamnak egy projektet:
Van egy állítható magasságú asztalom, amin van egy föl-le kezelőpanel. A lábakban található motorok egy-egy menetes szárat forgatnak, az állítja a lábak magasságát. Eddig nincs is gond.
Home office-ban van hogy napjában többször is váltok magasságot annak függvényében, hogy meetingem van, vagy fejlesztek és ehhez szeretnék valahogy definiálni 2 fix magasságot, amikre 1-1 gomb megnyomásával automatikusan beáll.És akkor a terv:
Elvileg a motorhoz tudok applikálni valamilyen encodert, amivel számolni tudom az elfordulást. Úgy gondolom, abból ki tudnám számolni, hogy hol jár, mivel a motornak nem lehet túlfutása.
Ezek után egy arduino nano-val figyelném, hogy érkezik-e állítási parancs, ha igen, attól függően, hogy az asztal annál lejjebb vagy feljebb van most, meghúzna egy relét, ami elindítja az asztalt. Ha valami miatt megakad a motor (mozgási parancs van, de az elfordulás nem változik), akkor 1,5 mp után elengedi a relét.
Minden ponton szükséges lenne menteni, hogy mi az aktuális elfordulás-szám, hogy áramtalanításnál se felejtse el.Kérdéseim:
Van-e értelme annak, amit felvázoltam?
Megoldható egy nano-val? MIlyen encoder megoldás jó ehhez?
Elég 1 encoder és figyeljem a manuális gombok működését vagy jobb, ha 2 encoder van, amik megadják, hogy a motor merre forog? -
ViZion
félisten
válasz
Postas99
#23455
üzenetére
asszonynak szoktam rajzoltatni vele, pl. karácsonyos-elfes kép, ilyesmi. Arra jó. Próbáltam statisztikai számításokra rábeszélni, erre ajánlott programot -fizetőset- amivel oldjam meg.
Pont az lett volna a lényeg, h ne én szívjak vele, ha azt akartam volna, akkor megoldom excelben...
Biztosan lesz ezekből valami, de még nagyongyerekcipőbenbébi rugdalózóban jár.Adatgyűjtésre is nagyon jó, de azt is a meglévőkből ollózza ki. Ha a githubon marhaság van, akkor azt kapod. Szal. nálam egyelőre csak egy plussz a gugli és a fórumok mellett, de nem váltja ki azt. És jobban is bízom pl. az "itt lakók" véleményében/tapasztalatában, mint amit az AI kidob.
-
Postas99
senior tag
válasz
ViZion
#23454
üzenetére
Köszönöm.Az elképzelés az volt valójában, hogy az elkészült tervekből szeretnék ihletet meríteni. Nem konkrétan megvalósítani akarom, hanem ha van több fajta ötlet akkor mindenhonnan összecsipegetve a jó ötelteket megvalósítom a sajátomat. Illetve legyen róla egy majdnem fotorealisztikus kép is.
Amúgy tegnap ezen a bénaságon jól eljátszottam, terveztettem vele madárházat. Elméletben jól csinált mindent, leírta hogy mik a kritériumok és mit hogyan kell megvalósítani, ezzel szemben a lerajzolt megvalósítás siralmas volt, kimaradt az itató helye, semmi sem stimmelt csak nagyjából.
Kis programkódokhoz viszonylag jól áll hozzá, de ott is a körmére kell nézni, mert hibázik. A többi dologban nem tudok igazán nyilatkozni. Assembly nyelvet még nem próbáltattam vele.
-
ViZion
félisten
válasz
Postas99
#23448
üzenetére
ennél még konkrétabb kell és jobb, ha angolul beszélsz neki.
3d Printable box technical drawing
specifications:
box dimensions: 15×15×20 cm
box front side: 4 pieces of Schuko EU socket in 2 row and 2 column
box top side: 2.8 inch TFT display and a rotary encoder
box back side: ventillation holes
ez egy random ingyenes bármi volt. Nem tökéletes, de nah... -
Postas99
senior tag
Kérdés azokhoz akik már (Ki)próbálták ezt a funkciót is a chatgpt-ben. (hozzáteszem fizetős, nem az ingyenes) Tényleg kezd egyre gagyibb lenni?
Feladat a legegyszerűbb volt. Tervezz egy 3D nyomtatható 4db 220V-os csapófedeles aljzattal rendelkező dobozt amiben van egy 2.8-as TFT kijelző meg egy Rotary kapcsoló.
Próbáltam teljesen konkrétumokra szorítkozni.
Sajnos az eredmény elkeserítő lett.
Tanulságként az elkészült képek:
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]Kedvencem a 9-es kép. Itt már sírtam a röhögéstől. De elengedem.
Nem mondom, hogy nem használtam a chatgpg-t eleget, tényleg sokmindent rátoltam már de hogy a színvonal szerintem egy ideje egyre gyengébb és ez valahogy most már szembe tűnő.
-
vargalex
félisten
válasz
Undoroid
#23446
üzenetére
Igen, ez a másik lehetőség. Csak valamiért nekem az volt a fejemben, hogy olyan kábellel próbálkozol, amivel másik mikrokontrollert már tudtál programozni... Eszembe nem jutott, hogy mindegyik kábel csak töltésre való. (Valóban vannak olyan eszközök, amikhez csak olyan kábelt adnak, amiben csak a GND és VCC van bekötve.)
-
Undoroid
őstag
válasz
vargalex
#23444
üzenetére
Pont ezért jutottam arra, amiért az adatkábelemet gondoltam hibásnak! Szóval a másik négy kábelem adatkábelként nem használható csak töltésre!
Így teljesen világos lett számomra, hogy az egyik miért nem akarta az adatokat továbbítani a régebbi tabomra?! ...és miért volt csak töltésre jó?! Arra is nehézkesen...azt hittem, hogy a foglalat nyekkent meg a tabon és nem a kábel lett rossz! Mindjárt ki is próbálom erre a célra ezt az újat!
-
Undoroid
őstag
válasz
Postas99
#23443
üzenetére
Szia!
Igen, ezzel is próbálkoztam tegnap!
Driver telepítések és újraindítások megvoltak, de semmi reakció nem volt! Tegnap este még ezt is megpróbáltam: kép
Létrejött egy újabb oszlop a programozható cuccok között, de nem láttam semmi változást...este gondoltam egy nagyot és másnap vettem egy teljesen új adatkábelt! Azzal viszont életre kelt a Wemos és végre fel is tudtam programozni! Úgy tűnik, hogy az esetemben kipróbált mind a négy adatkábel lehetett a rossz! Azokkal semmi nem ment, de ezzel az új tyúkbéllel pöccre indult!Mindenkinek köszönöm a sok, jó ötletet és a rám fordított idejét!
* * *
Igen, de csak átfutottam, mert ott 2102-ről írtál!
Persze ez pont ugyanabba a 'családba' tartozik, mint a 2104, de annyira csak a 2104-re koncentráltam, hogy erre már nem is gondoltam... -
Postas99
senior tag
válasz
Undoroid
#23436
üzenetére
Szia!
A Silabs féle cuccokat hamisítják. Ezért gyártó adott ki friss drivert amivel a hamisított IC-k nem működnek már. Ezért tért át mindenki a CH340 és hasonlókra. Azokkal nincs gond. Ha meg régi típusú hamisított cucc van a board-on akkor javaslom ezt, kirpóbálásra.
Vissza kell butítani a drivert egy régebbi működőképes verzióra.:
[https://www.silabs.com/documents/public/software/CP210x_Windows_Drivers.zip] -
ViZion
félisten
válasz
daninet
#23440
üzenetére
Nem csak azokat érinti, még a régebbi Wemosoknál is sok leírásban ott volt, hogy a wifi powert nem szabad maxra tolni, mert hibát okozhat. Voltak nem ajánlott típusok abból is.
Egyelőre én ezekkel nem tapasztaltam a problémát, de majd este ránézek, h milyeneket vettem, lehet ott más a design. -
Tankblock
aktív tag
válasz
Undoroid
#23436
üzenetére
Szia
Mérd meg kérlek hogy a 3V3 IO lábon mi jön ki....
Ha meg tudod nézni hogy a USB és a 2104 között van e kapcsolat? Nincsenek e az USB-n a lábak összeforradva....majd utána
külső UART kösd rá utána a TX-RX lábakra hogy tudsz-e vele kommunikálni/SW tölteni....
legrosszabb esetben leszeded a hamis 2104 IC-t -
ViZion
félisten
válasz
Undoroid
#23436
üzenetére
Két dologgal trükköznek a klónoknál: tápellátás és az USB IC... A BG-n meg kifejezetten sok a gagyi klón, nem ajánlott. Alin vannak megbízható boltok, ha nem is olyant adnak, mint az eredeti, de használhatók. De ezeknél sem szabad a modulokat a board-ról tápolni, mert nem tudja azt az áramot, amit adatlap szerint kellene.
-
Undoroid
őstag
válasz
Janos250
#23431
üzenetére
Semmi életjelet nem tapasztalok csatlakoztatáskor vagy kihúzáskor! Normál esetben ilyenkor hangjelzés is szokott lenni! Az eszközkezelőben sem jelenik meg semmi, ezért is próbáltam meg több adatkábellel is! Mindnél csak annyit tapasztaltam, hogy egy pillanatra felvillant a Wemos alaplapján a kék SMD-Led és tovább semmi...ennél több 'életjelet' nem tapasztaltam!
" Vigyázz, ha kigooglezod, a GYÁRTÓ SAJÁT oldaláról töltsd le a drivert, mert ha mindenféle egyéb, drivereket kínáló oldalról töltöd le, akkor kapsz vele egy vírust is! " Igen, erre figyelni szoktam! Nem szokásom 'névtelen' oldalakról letölteni semmit sem!
Jobban megnéztem az alaplapi alkatrészeket és nem CP2104 van beágyazva, hanem Sil2104 (a képen is látszik!) Tehát ezen SiliconLabs-os driver kellene?! Egyszer láttam a keresésre erre utalást (így is jelent meg az eszközök felsorolásai között, mint Siliconlabs Wemos!) de túl sok tab volt már nyitva és valószínű, hogy elkavarodott a találataim!
Ami tovább erősítette bennem azt, hogy ez valami klón lehet, az az volt, hogy az alaplapi panel szitázása nem stimmelt a bemeneti tápkörnél! Eredetileg az alsó sorban 5V és GND jönne bal oldalról, de ennél a GND jelölés helyett már csak 0-jel van...jó, a lényegen nem sokat változtat, de nem szokás változtatni ezeken a jelöléseken csak úgy.
Köszönöm az ötleteiteket!
-
Undoroid
őstag
válasz
vargalex
#23430
üzenetére
Nem rossz ötlet a Linux! Van is kéznél egy még nem belakott RPi3+, amit kiokosíthatok a célra a feltöltésig! Azután nem lesz 'útban' rajta az a driver!
Volt már alkalom arra, hogy drivert kellett keresni egy spéci eszközhöz, mert a gyári telepítőlemez és a leírások alapján sem lehetett életet lehelni egy vatta új SDR-be! Már akkor is azt hittem, hogy gyárilag halott példányt fogtam ki, de Linux alól simán életre kelt és gyönyörűen muzsikált!
-
Undoroid
őstag
-
#23433
Undoroid
őstag
its_grandpa
#23428
Undoroid
őstag
válasz
its_grandpa
#23428
üzenetére
Igen, azt a drivert telepítettem és így, ebben a formában nálam is megvolt...
-
Janos250
őstag
válasz
Undoroid
#23426
üzenetére
Windows alatt:
Ha kihúzod/bedugod akkor ami pluszként megjelenik az eszközkezelőben:
eszközkezelő -> Egyéb eszközök(sárga) -> valami soros port kijejölés -> jobb egér gomb tulajdonságok -> Részletek -> Tulajdonság listában Hardverazonosítók
Valami ilyesmit ír ki, mint pl: USB\VID_1A86&PID_55D3&REV_0445
Ezt írd be vagy ide, vagy a Googlebe!
Vigyázz, ha kigooglezod, a GYÁRTÓ SAJÁT oldaláról töltsd le a drivert, mert ha mindenféle egyéb, drivereket kínáló oldalról töltöd le, akkor kapsz vele egy vírust is!
Ha nem a sárga listaában, hanem a portok között jelenik meg, akkor talált drivert, de akkor is meg lehet nézni, mi az, és ha nem a gyártóét tette fel, akkor csere.
Volt persze pár évvel ezelőtt, hogy az akkor gyártott hamis IC-ket a gyártó drivere hibásan kezelte. -
vargalex
félisten
válasz
Undoroid
#23426
üzenetére
Az, hogy milyen board-ot tudsz kiválasztani az Arduino IDE-ben teljesen független attól, hogy valójában milyen lapot csatlakoztatsz a géphez. A lényeg az, amit a kolléga is ír: soros portként látszania kell az eszközödnek, amíg ez nincs így, semmit nem tudsz feltölteni rá. Ahhoz, hogy megjelenjen, megfelelő driver kell. Én sajna ebben nem tudok segíteni, mert nem használok Windows-t. Ennek megfelelően én megnézném Linux alatt...
-
its_grandpa
tag
válasz
Undoroid
#23426
üzenetére
Megnéztem az 1.8-as Arduinómban, amiben az alábbi alaplapkezelők vannak (az arduino-s is httpS):
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json,https://arduino.esp8266.com/stable/package_esp8266com_index.json,https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json
És meg is találtam.
Ezt a VCP drivert telepítetted ? [link]
-
Undoroid
őstag
Sziasztok!
Egy érdekes kérdéssel fordulnék hozzátok: Wemos D1 Mini Pro
Nem tudok csatlakozni hozzá (portot sem tudom kiválasztani) és az alaplapok listájában nem egészen úgy találom meg, mint ahogy néhány példában láttam... (Nem találom meg úgy, hogy Siliconlab Wemos D1 Mini Pro) Amivel megtalálom, azzal nem reagál csak annyit, hogy egyszer felvillan az alaplapi kék SmD LED, ha csatlakoztatom az adatkábelt!
Sok oldalon láttam a jellemzőit és mindenhol a CH340G-t mutatják, mint USB-illesztőt, pedig nem az van rajta, hanem CP2104! Valami klónt sikerült beszereznem? Az enyém így néz ki: Előről, hátulról
Amit már próbáltam:
- több adatkábelt is (4 !!! db-ot is, mind nem lehet rossz)
- feltelepítettem a CP210x Windows Driver
- feltelepítettem a CP210x VCP Driver
- feltelepítettem a CP210x Universal Driver
- az alaplapkezelőben beállítottam a " http://arduino.esp8266.com/stable/package_esp8266com_index.json "
- kiegészítettem a címsort " https://arduino.esp8266.com/stable/package_esp8266com_index.json " -re is
- frissítési próbák után kezdem feladni a dolgot és kezdem azt hinni, hogy rossz a frissen bontott lapom!
Az egyik ismerőmmel végül arra jutottunk, hogy próbáljuk meg a programot egy UNO segítségével feltölteni a Wemosra, de nem vagyok biztos benne, hogy meg tudom csinálni!
Rendelkezek másik, bontatlan Wemos-al, de az CH340G-s csatolású és nem PRO-változat.
Kérdés: Hogyan tudom hozzáadni ezt az alaplapot a listába? Egyszerűen nem szerepel a programozóm felsorolásában!
-
Undoroid
őstag
válasz
kemcso
#23423
üzenetére
Szia!
Keresgéltem pár dolgot az interneten és ráakadtam erre az oldalra: Starduino
Megnyitottam az egyik leírását és szinte pont ezt a jelenséget próbálta meg a szerző kiszűrni az egyik projektjénél: ITT találhatod az írását és a hibajelenség megoldását!
Elég részletesen leír mindent és a javításaira irányuló változások tapasztalatait, ami sokat tud segíteni! Ráadásul mindezt érthetően és ráadásul Magyar nyelven!
A kódjait végig kommenteli, hogy jobban érthető legyen!A kezdő oldal legvégén -az utolsó mondatokban- minden szerzői jogáról lemond, de legalább "csillagozással" lehet minősíteni az írást! Részemről minden elolvasott cikk után ezt megteszem! Hátha tovább fog folytatódni az eddigi hosszú lista!
Ha lehetne, akkor kitetetném a linkjét az első hozzászólásba is! Másoknak is hasznos lenne!Szerk: Már ott van! -
dew28
aktív tag
-
válasz
kemcso
#23419
üzenetére
Most azt próbáltam, hogy a kijelző tápját az MCU-ra kötöm (miután a 20cm-es kábelen is fehéredett): hiba nélkül megy. Eddig a VCC+LED és a GND külső tápról ment, 5V-ról, együtt a RTC-vel és multiplexerrel, mert azt tudtam, hogy nem jó, ha az MCU tápol... Ráadásul ez csak 3.3. Mégis jó. Miért????
-
válasz
ViZion
#23418
üzenetére
Napi 12 órát mennek, ki be kapcsolva (az izzó melegít és a beállított hőfok elérésekor kikapcsol, ha 2 fokot visszaesik bekapcsol. Terrárium fűtését végzi).
Ha egyszerre egy relé kapcsol akkor 98%-osan gond nélkül működik, de ha egyszerre több, akkor azonnal fehér lesz a kijelző. Minden relé-kapcsolás után a delay(150) szoftveresen megoldja, hogy egymástól elcsússzanak időben a kapcsolások. Van másik, de ugyanilyen relé-modul, kipróbálom azt is (pont ma cseréltem ki az MCU alatti boardot, de nem javította meg a dolgot mindenből kettő van, mert 2 terrárium-vezérlés lesz, de a másodikat csak akkor csinálom meg, ha ez full stabilan megy)
-
ViZion
félisten
válasz
kemcso
#23417
üzenetére
Attól függően lehet jó, h hány Amperrel és mennyi ideig terheled. A Fotek és klónjai között van 25 A feletti terhelhetőségű is.
Hmmm... szal ha nincs a relén a 230 V, akkor jó. És ha rajta van, akkor csak a kapcsolásig jó? Nincs másik modulod, vagy csupasz reléd, amit próbálhatnál? Mert azt sem tartom kizártnak, h valami a relé modulon rossz, az üt vissza valahogy. Mert ennyire ez nem szokott bánatos lenni.
-
válasz
ViZion
#23416
üzenetére
ESP32 S3 van már,. 20W-os izzókat kapcsolgat. SSR-t olvastam én is valahol, hogy az esetleg jó lehet. Felveszem a listára, ez jó lehet? [link] Vagy miért jobb ennél a Fotek-klón? (azért lett a kattógos modul, mert opto-s, és gondoltam nem hozzáértő fejemmel, hogy ott nincs kapcsolat a 230V és a kisfeszültség között)
A 230V nincs közvetlenül a többi alkatrész mellett, de persze bármi is lehet, ehhez sem értek. Viszont ferritből perpill 1db van itthon, de ha rendelésre kerül a sor azt is beledobok
Én írtam a progit, megnézem az EspEasy-t, hátha, bár amíg nincs a relén 230V gyönyörűen, hiba nélkül megy minden, de amint megkapja rögtön halálozik, nekem ez inkább vmi hardveres gondnak tűnik.
Nem próbáltam kézzel kapcsolgatni a reléket, kipróbálom azt is.
-
ViZion
félisten
válasz
kemcso
#23415
üzenetére
Visszaolvastam... Android Uno-t használsz? Próbáltad lecserélni vmi újabb cuccra?
Ha jól emléXem nem nagy amperokat kapcsolsz... kattogós relék cserélni SSR-re? Elég az is, ha csak a modulon, de új kapcsolást is csinálhatsz. Fotek-klón SSR 1000 Ft alatt van aliról és legalább olyan jó, mint a kattogós kínai.Kérdeztem már azt is, h a progit Te írtad, vagy valami keretrendszerben van? Mert érdemes lenne egy EspEasy-t feldobni és megnézni, h ott is van-e ez a jelenség.
Ferrit gyűrű/henger a 230 V-re: szintén segíthet, ha vmi olyan frekin keletkezik zaj kapcsoláskor. Nekem egy Wemos D1 mini GPIO ment tönkre, mert a bemenő adatkanóc 1 m-en a 230 V vezeték mellett futott. Szal. ezek az elektromágneses terek mindenre IS képesek.
Azt is jó lenne megtudni, h a zaj hol jut vissza az MCU-ra. Próbáltad úgy, hogy a relé panelt nem az MCU kapcsolja (azt kikötöd) és ott a táp vagy a GND-vel adod a high vagy low-t a kapcsoláshoz? Akkor is berottyol a kijelző?
-
-
Janos250
őstag
válasz
kemcso
#23413
üzenetére
Ha már ennyire bonyolulttá vált, akkor már tényleg egyszerűbb lenne ez a másfajta megoldás:
ESP32 valahol, ahol gyűjti az adatokat birizgálja a reléket, stb. Rajta egy WiFi szerver.
BÁRHOL máshol egy régi, kiszuperált Androidos telefon, vagy egy tablet.
Semmi nem kell, hogy menjen rajta - mert a régi Androidon már szinte semmi se megy - mint egy böngésző. A Chrome az az ősökön is elmegy, megjeleníti a honlapot. A WiFit is be lehet állítani, hogy belépjen az ESP32-re.
Böngészőben - egyszer - megnyitod az ESP32 WEB lapját, és az megy amíg áram van.
Arra írhatod a dolgokat. Ha tabletet használsz, elég nagy is lesz, jól olvasható.
Jobb, és olcsóbb minden egyéb megoldásnál. Semmi nem kell neki, csak áram.
Amik csak 3G-t tudnak, azok 1, max 5 ezerért megvehetők, mert a telefon 4G hiánya miatt szinte eladhatatlanok.
Én mostanában ezekkel próbálkozom. Olcsó, és jó. -
válasz
bagarol
#23412
üzenetére
Kicsi a 4x16, 7 sornyi adatot akarok megjeleníteni (5 terrárium hő és páraadatai, idő, , megy-e a fűtés, stb.) ehhez kell a 2,8".
Ez nem rossz ötlet, van pár Leonardo-m elfekvőben, a sebesség nem számít, nem változik olyan gyorsan semmi.
#23411ViZion: 6x 2eres 0,75-ös megy a relétől, olyan ferritem nincs, amibe beleférne az összes egyszerre, probaképp
-
bagarol
tag
válasz
kemcso
#23410
üzenetére
Nem tudom, mit csinálsz, de egy 2x16-os vagy egy 4x20 karakter-kijelző nem elég?
Vagy az nem olyan szép?
Egyébként amit csinálok, most egy Uno van slave-ként. Nem bonyolult, a mester
most nem a tft-re hanem az I2C-re küldi a parancsot.
Pl. a,x,y , az Uno megkapja, if in=(a,x,y) then glcd.setPixel(x,y);
Persze, nem gyors, de nem videót akarok nézni rajta, ahol viszonylag ritkábban
változnak az adatok, pl. hőmérő, stb. oda jó. -
Ferrit-gyűrű semmit se ért, távolabb tevés se, de féllábas a dolog még, a relé-modul kapott hosszú vezetéket de a kijelzőét nem cseréltem még rovidre. Ma az fog következni.
#23409bagarol ez IC-vel megy és te gyártottál hozzá mindent is vagy van vmi panel, ami készen kapható és "csak" vezetékezni kell (kb itt áll meg a tudásom jelenleg, ViZion spi over lvds javaslatát is azért nem próbáltam ki, mert nincs panel csak IC, amihez nekem kéne gyártani nyákot...)?
-
-
utp árnyékolt amúgy, nem erenként, de az. Kipróbálom a ferritet (hova tegyem? kijelzőhöz közel vagy ilnkább a boardhoz vagy hótmind1?), ha az nem segít, akkor átvariálom az egészet: relé + multiplexer marad ott ahol van és a kijelző + board + rtc megy közel egymáshol, max 20cm-s kábelen. -
válasz
kemcso
#23405
üzenetére
Szerintem akkor csak az lehet, hogy a hosszabb kábel antennaként működik és összeszedi a kapcsoláskor a szikra keltette zavart... UTP kábel helyett mondjuk árnyékolt fülhallgató kábellel talán ki lehetne küszöbölni, de én a kisebb ellenállás irányába mozdulnék és közelebb vinném a kontrollert a kijelzőhöz...
Még valami beugrott: ferrit gyöngy mint zavarszűrő? A kijelző vezetékeit átfűzni rajta.
-
Siemens C25 nyertem, sajnos az is csak már csak 2g.
Driver telepítések és újraindítások megvoltak, de semmi reakció nem volt! Tegnap este még ezt is megpróbáltam:
50cm-es utp kábelen, 1ér/1pin, az alap-felállásban
Új hozzászólás Aktív témák
Hirdetés
- A Fehér Házban marad a Starlink Trump és Musk rossz kapcsolata ellenére
- Milyen légkondit a lakásba?
- AMD vs. INTEL vs. NVIDIA
- gban: Ingyen kellene, de tegnapra
- Honor Magic V2 - origami
- Sorozatok
- HiFi műszaki szemmel - sztereó hangrendszerek
- Kerékpárosok, bringások ide!
- Milyen belső merevlemezt vegyek?
- LEGO klub
- További aktív témák...
- Telefon felvásárlás!! Samsung Galaxy A70/Samsung Galaxy A71/Samsung Galaxy A72
- Eredeti Lenovo 230W töltők - 4X20Z83995
- Bomba ár! Lenovo ThinkPad L390 - i7-8GEN I 8GB I 256SSD I 13,3" HD I HDMI I Cam I W11 I Gari!
- Bomba ár! Dell Inspiron 15 3511 - i5-11GEN I 8GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Gari
- ÁRCSÖKKENTÉS Panasonic Viera 37" TH-37PV8P plazma TV eladó (2 HDMI)
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
