Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
válasz
Janos250
#4095
üzenetére
Ha már veszek új board-ot, csak vmi komolyat, az inkább az M0 lehet. Kiderült, hogy timer-ből van túl kevés, az is csoda, hogy most megy az IR meg a tone együtt (mert zenél is ám a kisrobot
), kipróbáltam azt az IR lib-et, ami az IDE-vel együtt jön, és kiderült, hogy ugyanazt a megszakítást használják. Nem is tudom, hogy volt olyan mázlim, hogy a light IR lib rögtön elsőre együtt tud működni a tone és a többi pwm vezérléses dolgommal.
Pulsar: ez nem úgy működik, mint az RC modellezésnél, hogy versenyeken a kristályt cserélgetik, ha ütközés van?
[ Szerkesztve ]
-
-
robohw
aktív tag
válasz
Janos250
#4093
üzenetére
"Cortex M0 5 ezerért? Na, ne!
Akkor már Cortex M3 kevesebb, mint 1(!) ezerért!"Nem feltétlenül ötezerért. Létezik M0 ezer forint környéki áron is. Az M3-mal meg még nem is jár jobban, legalábbis ebben a viszonylatban.
My own programming language: http://www.robomax.online
-
Janos250
őstag
Távirányításra nekem mániám a WiFi.
Valamilyen olcsó ESP8266 board. pl:
http://www.ebay.com/itm/ESP8266-ESP-12E-Serial-Port-Wireless-WIFI-Module-IO-Adapter-Plate-Expansion-/252240079584?hash=item3abaae2ae0:g:MRAAAOSwL7VWjTKM
vagy ez kényelmesebb:
http://www.ebay.com/itm/NEW-Version-NodeMcu-Lua-ESP8266-CP2102-WIFI-Internet-Development-Board-Arduino-/201492149523?hash=item2ee9de3513:g:7oYAAOSwr7ZW3qee
Vagy ez:
http://www.ebay.com/itm/OTA-WeMos-D1-CH340-WiFi-Development-Board-ESP8266-ESP-12E-For-Arduino-UNO-R3-IDE-/272260523056?hash=item3f63fde430:g:8-MAAOSwnNBXTpNkEzeket mindet használtam/om, megelégedéssel. 72 Mhz, sok memória, stb.
WEB szervernek programozom, és távirányítóként az éppen kéznél levő mobiltelefon szolgál, amin mint WEB lapot nyitom meg.
Már megjelent az ESP32 is, de annak az ára még a csillagos egekben van, pedig az nagyon sok mindent tud egyetlen IC-be belepasszírozva. WiFi, BT, halom protocol, stb. Nekem egy már megérkezett (3 eFt), de a panel nem jött még meg hozzá, viszont az 50 mil-es lábakat amatőr körülmények között macerás forrasztani. Ha komplett panelt akar vásárolni az emberfia, az még az irreálisan magas 10 eFt körül van, de lesz az jóval olcsóbb is.[ Szerkesztve ]
Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
Janos250
őstag
Hoppá, lemaradt a link.
STM32F103C8T6 Cortex-M3 "sárga jumperes" most kb ezer Ft, de én vettem már 800 alatt is:
http://www.ebay.com/itm/Useful-STM32F103C8T6-Cortex-M3-ARM-STM32-Minimum-System-Development-Board-Module-/391573807550?hash=item5b2b9e21be:g:pMkAAOSwmLlX6MQC
Van, aki a leaflabot kedveli inkább:STM32F103RCBT6 ARM Cortex-M3 leaflabs
http://www.ebay.com/itm/STM32F103RCBT6-ARM-Cortex-M3-leaflabs-Leaf-maple-mini-module-for-arduino-STM32-M-/152115041250?hash=item236ac353e2:g:Ln4AAOSwmtJXUlJw
És FT232RL USB-serial (5v/3.3V) konverter:
http://www.ebay.com/itm/FTDI-FT232RL-USB-to-TTL-Serial-Converter-Adapter-Module-5V-3-3V-For-Arduino-KG-/172370053398?var=&hash=item28220e4916:m:m8UO3VfixxK6PKIWoLJQJLAAz amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
válasz
Janos250
#4093
üzenetére
Linket tudsz adni? Még nem hallottam erről a lapról (meg még mi mindenről), de jó hogy itt ennyit tanulok.
Különben az is megoldás lenne a problémáimra, ha találnék egy jobb módot a távirányításra, mint az IR, de ez gyakorlatilag ingyen volt, és rögtön kéznél is, talált alkatrészekből. Annyi cuccot úgysem fogok ráaggatni az uno-ra, talán még két szervót meg pár mikrokapcsolót... De amúgy a gyereknek vettem. -
Janos250
őstag
"Vagy lecserélném egy Cortex M0-ra"
Cortex M0 5 ezerért? Na, ne!
Akkor már Cortex M3 kevesebb, mint 1(!) ezerért!Egyébként nekem is az a véleményem, hogy aki több mindent használ, az célszerű, ha továbblép egy korszerűbb processzorra. A megírt arduino programok változtatás nélkül futnak azon is, ha nincs bennük valami spéci dolog. Viszont van egy halom plusz lehetőség!
Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
-
robohw
aktív tag
Arduino kontrollerének "overclock"-ja:
Részlet az oldalról:
"Furcsálltam, hogy senki nem használja ki az Atmega mikrovezérlőkben rejlő többlet sebességet, és mindenki továbbra is 16 MHz-en használja a chipet, mint a régi 168-asok maximális sebessége.
Én elkezdtem használni, el is készítettem egy panelt, amire egy 20MHz-es oszcillátort forrasztottam fel. Működött is a dolog szépen, azt tapasztaltam, hogy még 3.3V-on is ment 20MHz-cel."
My own programming language: http://www.robomax.online
-
robohw
aktív tag
Vagy lecserélném egy Cortex M0-ra:
KL25Z128VLK4--Cortex-M0+ MCU with:
- 128KB flash, 16KB SRAM
- Up to 48MHz operation
- USB full-speed controller
OpenSDA--sophisticated USB debug interface
Tri-color LED
Capacitive touch "slider"
Freescale MMA8451Q accelerometer
Flexible power supply options
- Power from either on-board USB connector
- Coin cell battery holder (optional population option)https://www.hestore.hu/prod_10032123.html
[ Szerkesztve ]
My own programming language: http://www.robomax.online
-
robohw
aktív tag
Az UH szenzornak időre van szüksége a méréshez.
Az UNO (328P) eredendően 2 kB memóriával bír. Ebbe kerül a futtatandó kód és a stack (verem) is. Az egyik alul, a másik felül és ha a kettő összeér, akkor ..Lehetséges az UNO-t 20 Mhz-en is futtatni, ehhez ki kell cserélni a kristályt. Erről leírást (magyar nyelven) találsz a neten.
A 16 Mhz-hez képest 20 %-kal nő a műveletvégzési sebesség.
[ Szerkesztve ]
My own programming language: http://www.robomax.online
-
#4084
krisztianAMG
senior tag
Pubszon
#4083
krisztianAMG
senior tag
válasz
Pubszon
#4083
üzenetére
Bocs, mobilról vagyok:
http://m.ebay.com/itm/10pcs-Mini-360-DC-DC-4-75V-23V-to-1V-17V-Buck-Converter-Step-Down-Power-supply-/191773734744?hash=item2ca69af758%3Ag%3A9McAAOSwJkJWiMJ9&_trkparms=pageci%253A1d42e126-adca-11e6-8054-005056a06bb4%257Cparentrq%253A7909ab9d1580a78875b0bb67fff5fa06%257Ciid%253A1Ilyet használok több helyen (venti, rövid LED szalag, stb.), Tökéletes.
-
válasz
Janos250
#4080
üzenetére
Néztem én a forráskódot, de tele van Klingon tájszavakkal.
Korábban linkeltem egy oldalt, ahol megemlítették, hogy pl a pwm frekvenciájának a módosítása hatással van a delay, millis stb függvényekre, meg gondolom a pulsein-re is, amit a szonár használ. Át is tettem másik portra, ahol elvileg nem okoz gondot, de az infra, ami szintén vmelyik timert használja, pl nem tudom mit csinál, mert pár perc után leáll és nem veszi a jelet. Reset után újra működik. Mitől? Jó lenne vmi oldal, ahol hasonló problémákkal foglalkoznak, de eddig nem találtam ilyet.[ Szerkesztve ]
-
Janos250
őstag
" Hogy tudom ezeket kiküszöbölni?"
Korszerűbb processzor talán. De akkor nem biztos, hogy passzol a megírt kód.
Ez a hátránya az Arduino szerű projecteknek, hogy mindenki ír hozzá valamit, amik önmagukban jól működnek, de együtt kevésbé, elsősorban a megszakítások összeakadása miatt.
Ezért szoktam azt mondani, hogy bizony gyakran bele kell nézni a library forráskódjába.Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
Sziasztok! Próbált már vki smart card-ot olvasni arduinoval?
Más: lehetséges, hogy pár nap alatt elértem a lap (kínai uno klón) határait? Rákötöttem:
- ir vevőt (light ir receiver lib)
- ultrahang szenzort
- és két motort pwm-mel.
Valami valamivel összeakad, úgy vettem észre, hogy az infra és az UH szenzor megszakításai néha akadályozzák egymást. Hogy tudom ezeket kiküszöbölni? -
#4078
quint
aktív tag
FireKeeper
#4077
quint
aktív tag
válasz
FireKeeper
#4077
üzenetére
Tizenpár voltos bemenettől a 1117-nek sem szabadna eldurrania (elvileg 20 volt az absz.max.). A kábé nulla hőkapacitású tokozás miatt a hőmegfutás iszonyú gyors is lehet. De mindegy, annyi tuti, hogy 10 voltos dU mellett még TO220-as tokozású 7805-nél is figyelnék a hűtésre...
-
#4077
FireKeeper
nagyúr
quint
#4076
FireKeeper
nagyúr
nem hiszem hogy az megoldaná a gondot, nekem mikor legutóbb próbáltam egy pillanat alatt füstölt el, mikor rádugtam a tápod, a hűtőborda olyan esetben segíthet, amikor folyamatos terhelésen melegszik túl.
steam, GOG, uPlay: @petermadach || HotS: PeterMadach#2675 || Xperia 10 VI || Ultrawide & SFF masterrace || Unofficial and unpaid VXE R1 shill
-
Pubszon
veterán
válasz
Janos250
#4074
üzenetére
Értem.
Már akkor inkább veszek egy nagyobb 7805-öt (vagy keresek itthon), aztán én csinálom meg az 5V-ot és úgy táplálom meg, mint ha az USB-ről kapná, így kihagyva a ráépített stab. IC-t.[ Szerkesztve ]
ASRock X79 Extreme6, i7 4930K, 32GB DDR3, GTX 1080 G1, Corsair RM750x...
-
Janos250
őstag
válasz
Pubszon
#4072
üzenetére
Én 9-nél többet nem szoktam a panelokra adni, de így is süt a fesz. stab. IC. Én közbeiktatnék egy DC/DC konvertert 7 V-ra beállítva, az párszáz Ft.
Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
#4073
FireKeeper
nagyúr
Pubszon
#4072
FireKeeper
nagyúr
-
Pubszon
veterán
Rendeltem ilyen Attiny85 modult.
A VIN-re adhatok nyugodtan 15V-ot?
A 7805 tud többet is, tehát elméletileg nem gond, de a gyakorlatba?
Egy kapcsoló, egy poti, egy MOSFET és egy LED lenne a kimeneteire kapcsolva.[ Szerkesztve ]
ASRock X79 Extreme6, i7 4930K, 32GB DDR3, GTX 1080 G1, Corsair RM750x...
-
chris-v
senior tag
Sziasztok!
Most kezdek ismerkedni az ilyen kis Arduino projektekkel, vagy is egyenlőre még csak az ESP8266-os (NodeMCU) boardos dolgokkal.
Arduino IDE progit beállítgattam, hogy fel tudjam programozni ezeket a kis lapokat, feltettem a szükséges library-ket szóval ez a része megvan. Viszont az egyik egyszerűbb kis projektnél elakadtam.
Van ez az ESP82266 Weather Station projekt, ahol hozzá van kapcsolva egy DHT22 hő páramérő. Nem egy bonyolult dolog, összeraktam, működik is, de nem az a kód ami a feljebbi linken van, hanem ami a githubon van. Viszont ebben nincs benne a DHT22 hő és páramérő, tehát az indoor rész.
A probléma, ha a korábbi kódot akarom feltölteni, akkor verify után hibát ír. Az írják, hogy a kijelző driver változott 2.x.x után. Más kódot kellene használni. Erről itt írnak.
Viszont hiába teszem vissza a régebbi drivert, akkor sem jó a kód.
Erre a sorra ír hibát:bool (*frames[])(SSD1306 *display, SSD1306UiState* state, int x, int y) = { drawFrame1, drawFrame2, drawFrame3, drawFrame4, drawFrame5, drawFrame6 };
Valahogy drawFrame részt nem tudja értelmezni.Az újabb kódba nem tudom beletenni, hogy legyen egy új menüpont, mert más a séma mint a korábbinál.
Sajnos nem vagyok programozó és bár nagyjából képben vagyok dolgokkal és az első kódban érthető hogy van a menüpontok logikája, az újabb kódban nem értem.Mit kellene változtatnom a Weather Station projektnél az Arduiono IDE-ben, hogy menjen a régi kód? Vagy esetleg az újabb kódba, hogy tudom betenni a régi logikája alapján az új indoor menüpontot?
[ Szerkesztve ]
"Roads? Where we're going we don't need roads!"
-
Teasüti
nagyúr
válasz
Teasüti
#4068
üzenetére
Nem tudom kell-e konfigurálni regiszter szinten az AVR-t a beérkező jel megjegyzésére kikapcsolt megszakítások mellett, hogy aztán bekapcsolás után rögtön kezdje meg az ISR-t, vagy alapból így működik...
De gyakorlati jelentősége úgy tűnik nem nagyon van. Ha éppen rosszkor is jön be a megszakítás, akkor is csak 10-30 ms-et csúszik az időzítés a következő jelig.
Ez jelentősen jobb eredmény, mint az AVR saját számlálójának felfüggesztése miatti csúszás.
Azért kíváncsi lennék rá beállít-e interrupt flag-et ilyenkor, vagy sem.[ Szerkesztve ]
-
Teasüti
nagyúr
válasz
Janos250
#4065
üzenetére
Jó ötlet!
Nem is gondoltam még erre.
Ellenben a poti a PIR szenszorokon elég pontatlan és elnagyolt beállítás, meg teljesen esélytelen éppen ugyanolyan fényerőre behangolni a kettőt. Illetve a funkciója is kérdéses volna így, ha különböző fényviszonyok vannak a lépcső alján és tetején.
Szóval jóval célravezetőbb egységesen vezérelni külön érzékelővel és digitálisan.MÁS:
szeretném használni az RTC modul óráját az eltelt idő pontosabb követéséhez, mert a millis() ugye kihagy a megszakítások alatt és így nem lehet időt mérni. Sajnos ez a modul nem regisztrál a másodpercnél kisebb mértékegységet, így az oszcillátor kimenetét fogom használni megszakítás küldéséhez 1 hz-enként.
A kérdésem az volna, hogy az Atmel 328p képes regisztrálni a beérkező megszakítást úgy, hogy ideiglenesen ki vannak kapcsolva a megszakítások:noInterrupts()?A problémám, hogy egy másodpercenként kiíratok vmit a monitorra, viszont a led szalag frissítéséhez ki kell kapcsolni a megszakításokat, ami miatt pontatlan adatot írok ki.
Az elképzelés az volna, hogy az RTC adja az 1 hz-es jelet és amint érzékeli a loop(), hogy be van állítva ez a flag, úgy írná az adatot a serial monitorra.[ Szerkesztve ]
-
bardi
senior tag
A kódot, az eredeti teensy boardot, meg az enyémet elnézve elvileg csak a define pin részt kéne átírnom, mondjuk nem értek a programozáshoz.
"// Teensy pin definitions
#define LED_PIN 11
#define DATA_IN_PIN 17
#define MODE_PIN 18
#define CLOCK_PIN 19
#define X_AXIS_PIN 20
#define Y_AXIS_PIN 21"
Itt a 17-21-ig nálam elvileg lenne A0-A4, a 11-es pin meg talán a táp?'92 Honda VFR 750
-
Janos250
őstag
válasz
Teasüti
#4062
üzenetére
A fényérzékelő arra kell, hogy világosban ne világítson a led? Mert ezt a pir szenzorok gyakran tudják, és akkor nem kell fotoellenállás! Ha jól értem a fotoellenállás szerepét.
Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
Nem az volt a gond. Rájöttem! Röhögni fogsz.
Annyira gyorsan polloztam a távolságot, hogy az előző körben kibocsátott jelet kapta vissza, korábban, mint azt, amit éppen a lekéréskor lőtt ki.
Beiktattam egy 3ms-os szünetet (~1méternek felel meg) két lekérdezés között, és megoldódott a gond. Működik, mint a kisangyal.
Nyilván az infra pontosabb, mert nem függ a levegő hőmérsékletétől, meg az anyag hangelnyelésétől, de gondolom annak meg a sötét felületek tudnak betenni.
Tegnap találtam itthon egy infravevőt, egy rossz légkondivezérlő panelből bányásztam ki. Kezd alakulni a kis robot.
-
bardi
senior tag
Sziasztok!
Ezen a linken van egy gyakorlatilag arduino projekt, amit szeretnék megvalósítani. Viszont nekem egy ilyesmi elektronikám van. Mit kéne módosítanom, hogy ezzel is működjön? Analóg csatlakozó van elég rajta, ha jól látom a többihez is van minden, de nem tudom, hogy innen hogyan tovább.
'92 Honda VFR 750
-
Sziasztok! Két kérdésem lenne:
- van-e tapasztalat arról, hogy hányszor lehet újraprogramozni egy uno-t (illetve nekem egy kínai klón van, de a proci az talán ugyanaz rajta)?
- használ valaki ultrahang szenzort? Akadt vele egy kis gondom. Általában jól érzékel (persze a plüssállatokat nem látja a gyerekszobában, mert nem jön róluk vissza hang ), viszont van egy szekrény, amit kb 30cm-ről úgy érzékel, mintha 8cm-re lenne. Teljesen értetlenül állok a jelenség előtt, mert nyilván vmi visszhang van a dolog mögött, de nem értem, hogy lehet, hogy előbb ér vissza a visszhang visszhangja, mint a kibocsátott jel...
-
Teasüti
nagyúr
Ühüm. Csavart érpáros jó ötlet! Azok a vezetékek elég esztétikusak tudnak lenni és könnyű telepíteni.
Az nagyon morbid lenne, ha egy vezetékkel tápolnám a szalagot a másik végéről is (brown-out ellen) és továbbítanám a jeleket is?
Igen, ahogy nézem az adatlapját ezeknek a kábeleknek.
[ Szerkesztve ]
-
tvamos
nagyúr
válasz
Teasüti
#4055
üzenetére
Es a PIR szenzornak nem mindegy? Amit a riasztokhoz hasznalnak kabel teljesen megfelelo. Ha nagyon igenyes vagy, akkor legyen csavart erparas. Ha ket MCU kozott kell kommunikalni, az azert megbonyolitja a rendszert, minde elkeszites, mind debugolas szempontjabol, szoval azt csak a kihivas miatt, ebben az esetben.
"Mindig a rossz győz, és a jó elnyeri méltó büntetését." Voga János
-
Teasüti
nagyúr
Pontosan.
De filózok azon is, hogy egy RF adó-vevő párossal kommunikálok egy 5 méter led szalag két vége között.
Lépcső világítást készítek PIR szenzorokkal. És a vezérlő MCU-nak kéne jelet továbbítani a másik végéről.
Egy PIR szenzor és egy fotoellenállás szerepel a tervben, mindkettőt vagy kihúzom 5 méteres vezetékkel, vagy kapnak egy második MCU-t jelfeldolgozásra.
Még az esztétikum is szerepet játszik, alu profil nélkül nem lehet elrejteni az extra vezetékeket.[ Szerkesztve ]
-
Teasüti
nagyúr
válasz
gyapo11
#4052
üzenetére
Az MCU-nak kéne meghajtani a saját 5V-járól. Ez így nem oké?
Többiek:
Köszönöm!MÁS
Az ártalmas lehet, ha 5 méter ledszalag végére rakok egy MCU-t, ami a szalagról kapja a tápot? Beleértve a fesz. esést a szalagon. Úgy olvasom vígan mennek ezek az AVR-ek 5V alatt is.
Vagy kéne egy boost-buck konverter biztos, ami biztos?
(Ezek a konverterek amúgy hatásosak zajszűrőnek is? Arra gondolok, hogy ha a ledszalag elkezdi rángatni a tápot 5-10 amperrel, akkor ezzel párhuzamosan kötni egy MCU-t vajon mennyire üzembiztos?Nem, nem kap dedikált tápot.)
[ Szerkesztve ]
-
gyapo11
őstag
válasz
Teasüti
#4047
üzenetére
Hogy méretezzek vezetéket analóg jel továbbításra?
Egy fotoellenállást szeretnék kihelyezni 5 méterre az MCU-tól.Erre való az áram, pl. 4-20 mA. Ennél nem számít a vezeték ellenállása (hacsak nem extrém nagy), mert az adóoldalon addig emeled a feszültséget, amíg a vevő bemeneti ellenállásán+a vezeték ellenállásán kialakul a kívánt áram.
menyország -> mennyország, akadáj -> akadály, jótálás -> jótállás, Iphoneal > Iphone-nal, kisuly > kisujj, csővet > csövet
-
#4048
FireKeeper
nagyúr
Teasüti
#4047
FireKeeper
nagyúr
válasz
Teasüti
#4047
üzenetére
ennél "dizájnosabbat" pedig nem nagyon találsz... a beragasztás sztem még igénytelenebb. de ha zárt dobozban lesz akkor nem tök mindegy hogy néz ki belül?
steam, GOG, uPlay: @petermadach || HotS: PeterMadach#2675 || Xperia 10 VI || Ultrawide & SFF masterrace || Unofficial and unpaid VXE R1 shill
-
#4047
Teasüti
nagyúr
krisztianAMG
#4045
Teasüti
nagyúr
válasz
krisztianAMG
#4045
üzenetére
Esztétikusnak kéne lennie, hétköznapi beltéri felhasználásra.
Még dizájnos projekt dobozt találni is elég necces.
(#4048) FireKeeper
A "deszkapanel"?
Belül mindegy, csak azért szerelhető legyen.MÁS:
Hogy méretezzek vezetéket analóg jel továbbításra?
Egy fotoellenállást szeretnék kihelyezni 5 méterre az MCU-tól.[ Szerkesztve ]
-
#4046
tboy93
nagyúr
krisztianAMG
#4045
válasz
krisztianAMG
#4045
üzenetére
Ez jó
-
#4045
krisztianAMG
senior tag
Teasüti
#4044
krisztianAMG
senior tag
válasz
Teasüti
#4044
üzenetére
Távtartókkal. Kifúrod a helyét, alulról beleteszel egy csavart, rá a panel, majd rögzíted egy anyával.
Amúgy meg deszkapanel.
-
Teasüti
nagyúr
Srácok!
Hogy lehet szakszerűen beépíteni ezeket a breakout board-okat és az MCU-kat egy projekt dobozba?
Gondolok itt arra, hogy a nyákon lévő furatokat kéne használatba venni. Na de a dobozokban meg nincs semmilyen rögzítési lehetőség, oda mit szokás barkácsolni, hogy azért összeszerelve esztétikus is legyen kívülről?
Bónusz kérdés: hogy kéne rögzíteni egy Nano-t úgy, hogy az usb port csatlakoztatható legyen a dobozon kívülről? Az oké, hogy lyukat reszelek a dobozra, na de oda bepozicionálni és rögzíteni a nyákot az üres dobozban...
Köszi! -
Hát próbáltam feljebb menni, és tudom is, hogy úgy szokás, de ezzel a driverrel kis pwm értékeknél egyszerűen nem mozdul meg a motor, vagy nagyon erőtlen. 7,4V-os li-po akksival hajtom meg az egész cuccot, mert jelenleg az van kéznél, lehet kevés neki a feszültség, de a driver adatlapján 2,5V-12V-ig írja a tápot. Próbálkozok majd más driverekkel is, de sajnos lassú a kínai posta.
-

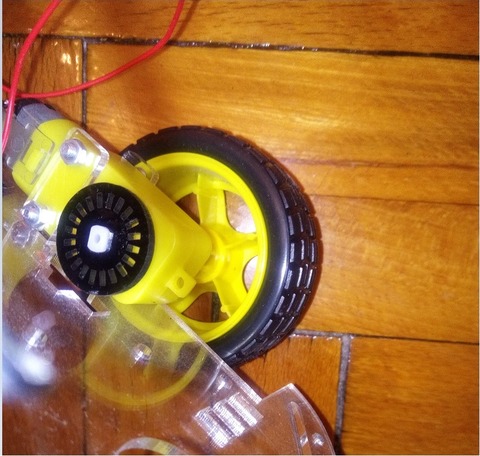

Kiderült, hogy mi volt az oka a féloldalas mozgásnak: [link]az egyik motor a 11-es, a másik a 6-os pwm lábra volt kötve. A 11-es bázis órajele 32kHz, a 6-osnak meg 64kHz. Meg a kódot is elk..tam picit. Áttettem mind2 motort a 10-12-es lábra, és levettem a pwm órajelet is 32Hz-re (1024-es osztó). Lehet ennek vmi mellékhatása a kattogó kerekeken kívül?
[ Szerkesztve ]
-
-
Gergosz2
veterán
megszakítással számolod az impulzusokat és kapott értéket bizonyos időközként leosztod az eltelt idővel. Vannak olyan mikrokontrollerek amik hardveresen tudják ezt és csak egy regisztert kell kiolvasni.
[ Szerkesztve ]
Nokia 6030 Hardcore User // I Panic Restaurant by Taito
-
válasz
Gergosz2
#4032
üzenetére
Köszönöm a tippeket!
Sajnos az l298 már kiszállítás alatt van, mind1, nem egy ökör ára, nevetséges amúgy, milyen bagatell pénzekért lehet Kínából itthon aranyárban beszerezhető cuccokat venni...
"optocsatoló": igen, ezt a szót kerestem.
Az így nyert feedback-et hogy szokták beilleszteni a motorvezérlésbe?[ Szerkesztve ]
-
Gergosz2
veterán
ne cseréld le l298-ra. Nagyon régi IC, elég sokat droppol és amiatt nagy a vesztesége is. Mindenképp valami modernebb MOS drivert keress. Nekem is van itthon sárga fogaskerékházas DC motorom, azokhoz tb6612fng-t használok.
Tud vki olcsón infrakapus sebességmérőt?
Encodertárcsa + optocsatoló
[ Szerkesztve ]
Nokia 6030 Hardcore User // I Panic Restaurant by Taito
-
Sziasztok! Végre kezdenek megérkezni az alkatrészek az arduino smart car-hoz, tegnap egész nap játszottam vele és sikerült is minden, amit akartam, egy bajom van: egy ilyen motor driverre kötöttem két DC motort, és nem egyforma sebességgel megy a két oldal. Először azt hittem, hogy a motorok nem egyformák, de megcseréltem a vezetékezést, és kiderült, hogy a driveren a két oldal nem egyforma. Mivel kettőt vettem belőle, kipróbáltam, hogy a másik is féloldalas-e, és sajnos igen. Később komolyabb driverre fogom kötni a motorokat, de jó lenne valahogy megoldani addig is, mert nyúz a gyerek.
És gondolom, hogy azzal sem vehetem biztosra, hogy egyforma lesz a két oldal. Szóval úgy néz ki, feedback nélkül nehéz kontrollálni a kerekek mozgását.
Tud vki olcsón infrakapus sebességmérőt? Mert elég borsos áron találtam csak. Esetleg vmi jól bevált szoftveres trükk?[ Szerkesztve ]
-
Janos250
őstag
Kipróbált már valaki ilyet?
http://www.ti.com/lit/ds/symlink/ina240.pdf
Szimpatikusnak tűnik, de az árát sem sikerült megtalálnom.Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
-
Janos250
őstag
válasz
peter1998
#4023
üzenetére
Közben eszembe jutott, hogy Daszkalosznak hoztunk itt össze egy program nulladik verzióját, azt is megnézheted:
http://kkft.bme.hu/~johnny/arduino/arvizturotukorfurogep/sketch_sep05aWiFiRele1.ino
http://kkft.bme.hu/~johnny/arduino/arvizturotukorfurogep/arvizturotukorfurogep.pngAz amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
Janos250
őstag
válasz
peter1998
#4023
üzenetére
Jaj, most látom, rosszat írtam! :-( :-(
A paraméterek darabszáma nem a server.arg(0), hanem a server.args().
Próbáld ki ezt az internetről származó tutorial részt:String str = "Settings Saved ...\r\n";
Serial.println(server.args());
if (server.args() > 0 ) {
for ( uint8_t i = 0; i < server.args(); i++ ) {
str += server.argName(i) + " = " + server.arg(i) + "\r\n";
Serial.println("Arg "+ String(i)+"="+ server.arg(i));
}
}[ Szerkesztve ]
Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
Janos250
őstag
válasz
peter1998
#4023
üzenetére
Így:
int parameterekDarabSzama = server.arg(0).toInt();
int elsoParameter = server.arg(1).toInt();
int masodikParameter = server.arg(2).toInt();Nálatok is gyakran lefagy a prohardver?
Az amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
Janos250
őstag
válasz
gyapo11
#4016
üzenetére
Ugyanez, de másik szenzorral.
http://www.ebay.com/itm/NEW-TCRT5000-Barrier-Line-Track-sensor-Infrared-Reflective-Photoelectric-Switch-/141975945549?hash=item210e6d014d:g:tZQAAOxyYSdS~N~a
Nekem is ez van a FIÓKBAN, sok egyéb mellett, amit gyűjtögető szenvedéllyel megvettem, de még nem volt időm kipróbálni.
Én kiskocsi vezérlésre szánom, hogy ne menjen fejjel a falnakAz amerikaiak $ milliókért fejlesztettek golyóstollat űrbéli használatra. Az oroszok ceruzát használnak. Én meg arduinot.
-
gyapo11
őstag
-
gyapo11
őstag
Jön a tél, jönnek az egerek a kamrába, van ugyan macska, de néha én hatékonyabb vagyok. A ragacs vált be legjobban, de az nem túl humánus, meg az egér el is pusztul, gondoltam meg lehetne fogni sérülés nélkül arduinoval. Egy csőbe tennék infrakaput, a két végére csapóajtót, és ha bemegy rácsuknám az ajtókat.
Fényvisszaverős infra megoldásra gondoltam, tudtok-e ajánlani erre kész modult. A távolság 5-6 cm a szenzor és a tükör között. A másik az ajtó, motor vagy szervo? Egy kis motor pillanat alatt berántaná a két ajtót egy-egy madzaggal, nem tudom szervóból van-e elég gyors. De az profibb lenne, hogy gombnyomásra újra kinyílna, és az egér kiesne a mezőn.[ Szerkesztve ]
menyország -> mennyország, akadáj -> akadály, jótálás -> jótállás, Iphoneal > Iphone-nal, kisuly > kisujj, csővet > csövet
-
tvamos
nagyúr
Az vele a gond, hogy nincsen az nagy aramu, meg a feszultseg kimenet kozott megfelelo szigetelesi tavolsag. Ez esetben az IC ugyan megfelelne levalasztasra, de a nyak nem, tehat a design miatt nem hasznalhato levalasztasra a aramkor.
Vegulis rajottem, hogy ezt mar eszrevettem, ugyhogy ilyet rendeltem: [link][ Szerkesztve ]
"Mindig a rossz győz, és a jó elnyeri méltó büntetését." Voga János
-
tvamos
nagyúr
Az Az ACS712 jo lenne, de PONT EZ a modul nem jo, mert a nyakterve rossz, a kepek alapjan, es nem felel meg a standardnak a levalasztas.
Mas nem is kell, minthogy athuzzon, amikor matatsz az arduinon! (Az mas kerdes, hogy a szamitogepet is meolheti...)[ Szerkesztve ]
"Mindig a rossz győz, és a jó elnyeri méltó büntetését." Voga János
-
tvamos
nagyúr
Ez egy kesz megoldas, aramot tudod erzekelni. Biztonsagos, mint a kinai cuccok lenni szoktak...
[link]
Ahogy latom, a kinai elb@szta a nyaktervet. En meg vettem 20-at... A liba tapossa meg![ Szerkesztve ]
"Mindig a rossz győz, és a jó elnyeri méltó büntetését." Voga János
-
gyapo11
őstag
Ha a működést akarod detektálni, akkor figyelhetsz áramot is pl. tekercs+reed relével vagy áramváltóval, mindkettő szigetelt a 230-tól. Ha a feszültség meglétét akarod detektálni kikapcsolt motor esetén is, akkor meg egy optocsatoló+ellenállás.
menyország -> mennyország, akadáj -> akadály, jótálás -> jótállás, Iphoneal > Iphone-nal, kisuly > kisujj, csővet > csövet
-
Istv@n
aktív tag
Sziasztok!
220V jelenlétét kellene detektálnom arduinoval. Konkrétan 3 db szivattyúról szeretném tudni, hogy működik e. Ezt 220V-os relé nélkül meg lehet oldani? Csak mert nem fér bele a kötődobozba a 3 relé + 3 reléfoglalat...
Létezik erre valami egyéb, de biztonságos megoldás? -
adatfalo
senior tag
Köszönöm a tippeket! Jövőhét elején kipróbálom. Néztem egy ilyen tápegységet is, ezzel is meg lehetne hajtani külön-külön a modulokat és az arduino-t ugye?
Illetve a VCC- rákötésnél nem kell az összeset "összekötni" hanem csak az első modul VCC-jét elég rákötni?
A GND-nél pedig mindet közösíteni és egyet rákötni? (bocsánat a hülye kérdésekért )[ Szerkesztve ]
www.adatfalodesign.hu
-
#4001
gyenesmartin
őstag
gyenesmartin
#4000
gyenesmartin
őstag
válasz
gyenesmartin
#4000
üzenetére

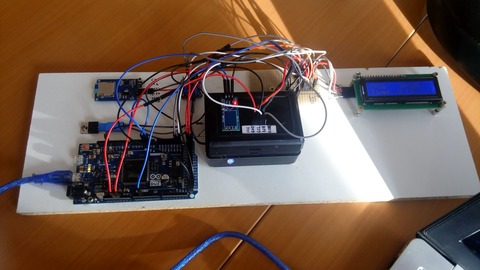

Egy ilyet néztem ki:
[link]
A két hőmérő egy DS18B20-as. A kijelző I2C-s.
), kipróbáltam azt az IR lib-et, ami az IDE-vel együtt jön, és kiderült, hogy ugyanazt a megszakítást használják. Nem is tudom, hogy volt olyan mázlim, hogy a light IR lib rögtön elsőre együtt tud működni a tone és a többi pwm vezérléses dolgommal.
Nagyon lassú.![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Nintendo Switch OLED 19.0.1 Dual-Boot Cfw + 128GB MicroSD + Atmosphere 1.8.0, 3 hó garival!
- XBOX ONE S 1TB, dobozában, gyári tarozékaival és 6 hó garanciával, Bp-i üzletből!
- XBOX ONE X 1TB, makulátlan szép állapotban, 6 hó teljeskörű és 1 év SW garanciával Bp-i üzletből!!
- XBOX Series X, dobozában, gyári tartozékaival, 2025.06.28.-ig gyári garancia!! Bp-i üzletből eladó!
- GIGABYTE Nvidia Geforce GTX 1080 TI Aorus
Állásajánlatok
Cég: Axon Labs Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
