Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#61200
tordaitibi
veterán
VIPowER
#61180
-
csubuka
addikt
válasz
Kernel
#61194
üzenetére
Teljesen jogos
Ezt inkább olyan szuper-gány érdekesség miatt kérdeztem. Még mindig jobb, mint szervóval állítgatni a potit. Vannak szintek. Ha már nekiállok, akkor valami korrektet fogok csinálni.
Olvasgattam sokat erről, valóban a triac-os nullátmenet figyelős lesz a befutó gondolom, amit javasoltál
Ámde csak érdeklődésképpen induktív terhelésre nagyon beteg lenne az IGBT-vel előállított dimmer? Vagy alapvetően az miért nem annyira elterjedt?
-
KFORboy
senior tag
válasz
Kernel
#61196
üzenetére

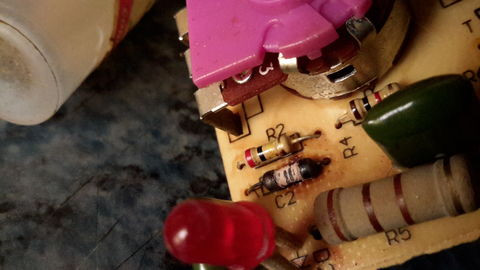

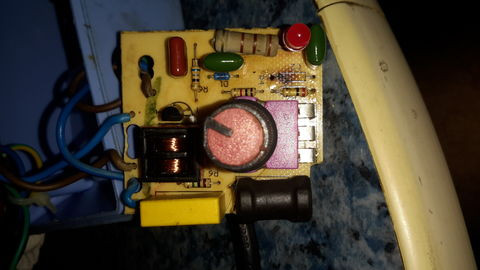

Én is a neten való keresgéléssel kezdtem másfél-két hete...
Típusszám, hasonló típusok, netes képek és random fórumok, hátha valaki szétszedte és látható az alkatrész.. vagy akármi...Kapcsolási rajzot találtam, de nagyon sok variációban és nekem ugyebár nehézkes rálátni, hogy most melyik pontosan az enyém.

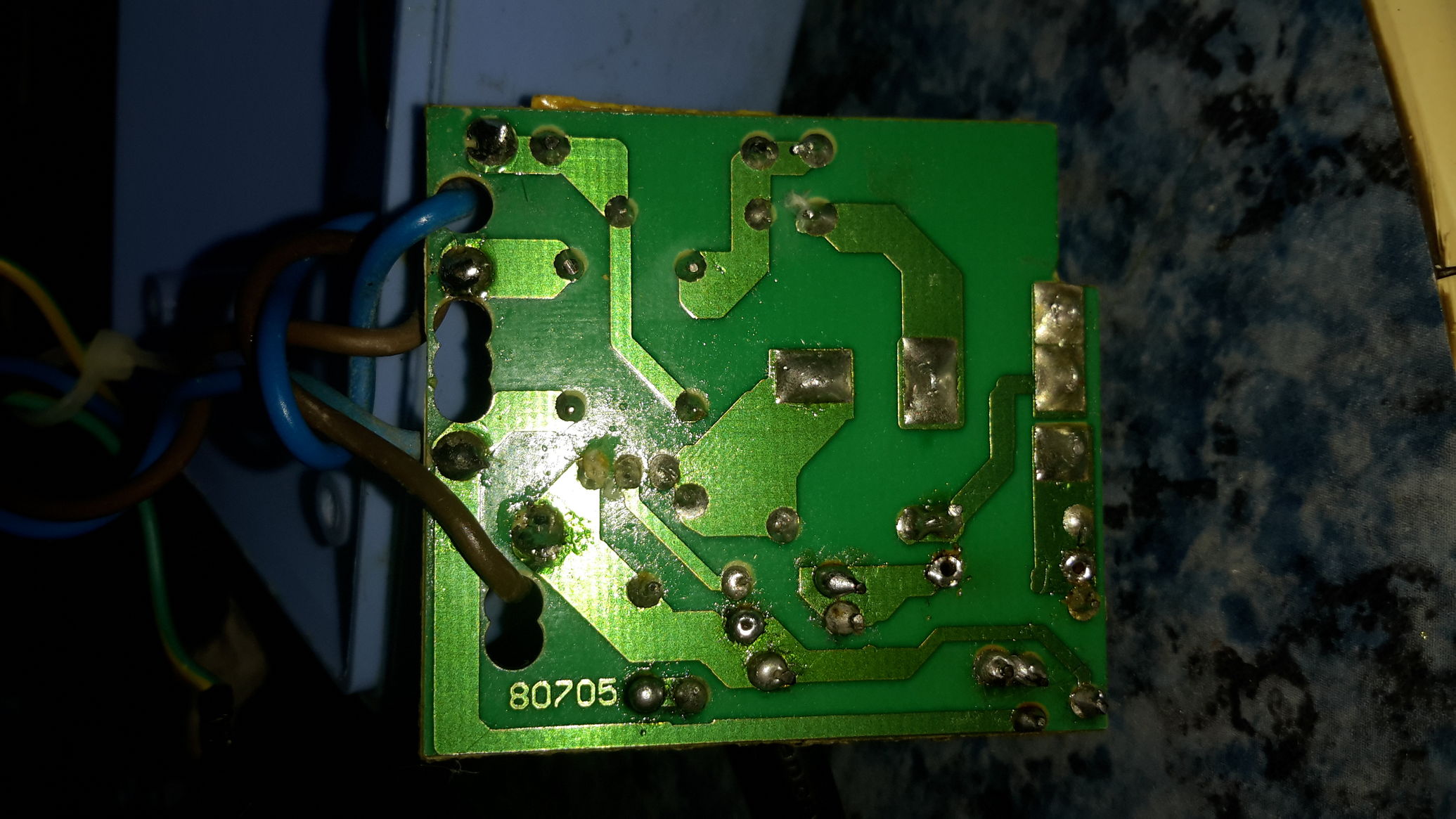

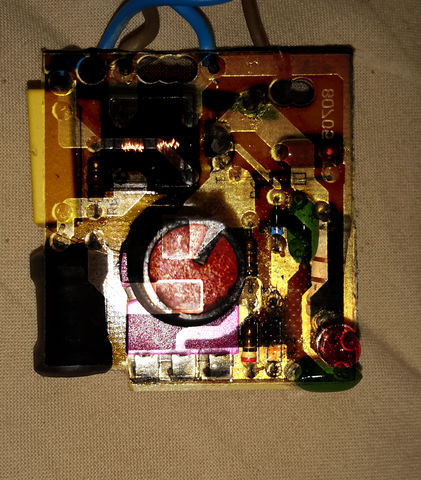

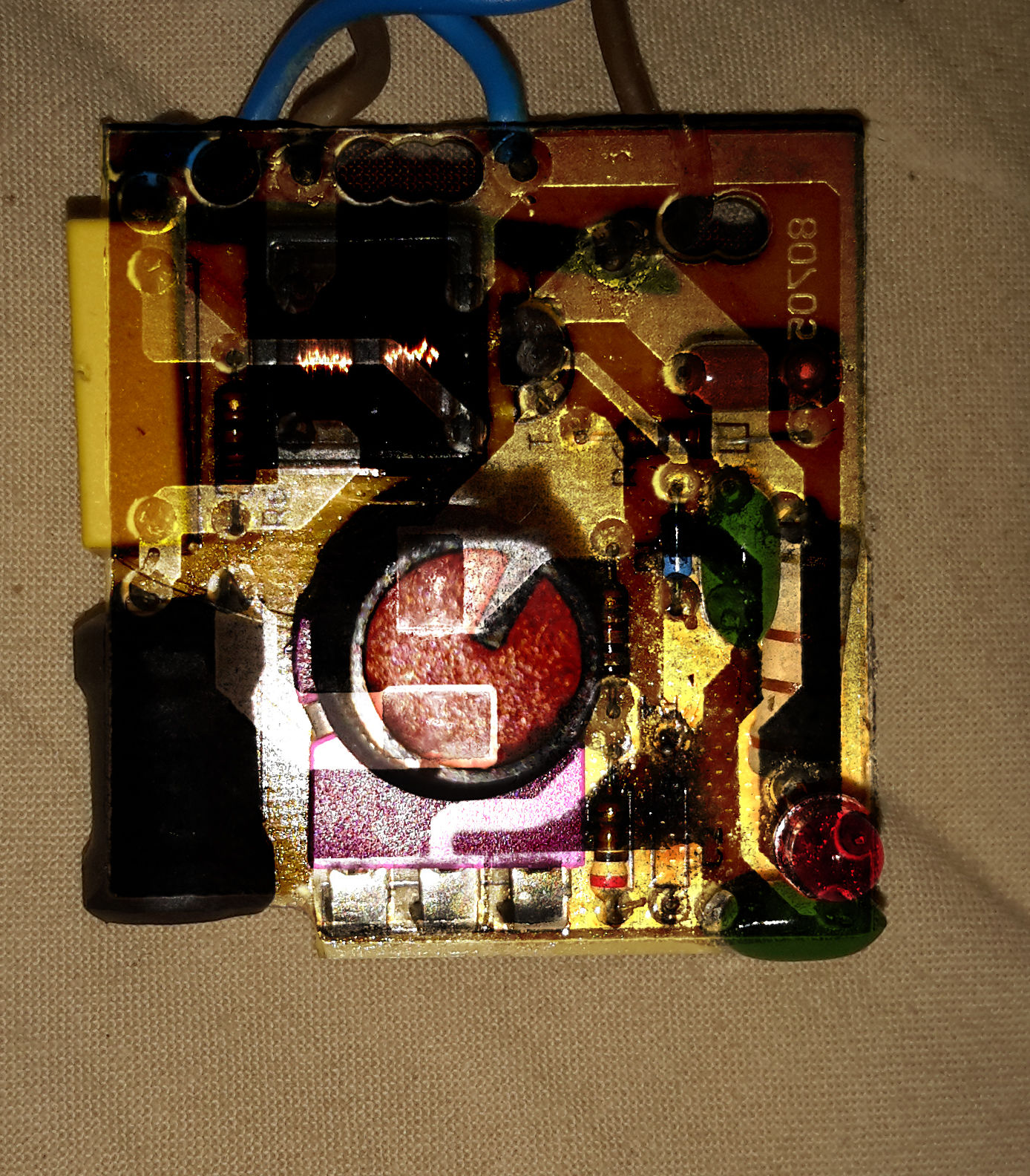

Ugyan így bontott képek és társai... elég sok variációban (főleg belső elektronika terén) mennek ezek a piacon.
Egyszerűbb kapcsolási rajzokat átlátok, megépítek... de nyákról silavizálni, visszafelé dolgozni már nagyon más tészta : /Azt tudom, hogy az enyém Lengyel kópia... amm meg kínai... bár fene tudja már
ZD-98 névre hallgat
Világoskék
Zöld kondik 683 100V
Piros kondi 473J 400V
Potméter B500K (bár én csak 130KOhm körül tudtam csak mérni rajta szakadásig)
Sárga kondi mex gpf 40/85/21
Középen kettő fázis-null az AC / 1-1 széleken meg a pákába menő
-
KFORboy
senior tag
-
Kernel
nagyúr
válasz
csubuka
#61192
üzenetére
Ha sikerül eltalálni az LDR megfelelő értékét és terhelhetőségét, működhet éppen, a hosszú idejű stabilitás majd kiderül, de nem mondanám egy komoly megoldásnak.
Arduino triac control, AC motor control szavakra keresve lehet találni normálisabb megoldásokat is, mint például:
http://www.instructables.com/id/Arduino-controlled-light-dimmer-The-circuit/
Vagy ennek különböző, de azonos elvű változatai. Az a kis áramkör pedig megépíthető ilyen egyoldalas perforált panelon is.
Legfeljebb a hálózat elválasztási határvonalán fel kell szedni a szemeket (pákával melegítve lejön) a megfelelő szigetelési távolság érdekében.
(#61193) KFORboy
Előfordul, hogy a gyártás során módosítanak valamit és egy kondenzátorból ellenállás lesz. Viszont ilyenkor nem egy képrészlethez találjuk ki az ellenállást, hanem az áramkörhöz.
Tehát azt kell felvázolni fejben vagy papíron, hogy mi a funkció, majd ahhoz képest rekonstruálni az értéket.
-
csubuka
addikt
válasz
Kernel
#61149
üzenetére
Kedves Kernel!
Egy elég nagy mókolás, de a filléres potméteres SCR-eket így lehetne házasítani galvanikus leválasztással a mikrokontrollerrel. Egy fényre érzékeny ellenállást kell bemókolni a potihoz és egy a mikrokontroller által vezérelt fényességű LED módosítaná az ellenállást.
Ez valami hatalmas gány, de akár még működhetne is nem? *És olcsó.
-
Kernel
nagyúr
Az R004 (4 mΩ) paralel ellenállásokon eső feszültség alapján érzékeli az áramot.
Ha ezeket rövidre zárod, a túláramvédelem teljesen megszűnik. Ha további ellenállást forrasztasz rá párhuzamosan, az áramkorlát nő.
Vagy azt is lehet ellenőrizni, hogy induláskor valamelyik cella feszültsége nem esik-e be 2,5 V alá, mert attól is letilt, de ez a dolga. Gyengébb fajta, bontott akkunál előfordulhat ilyen is.
-
(jan)
őstag
Sziasztok!
Átalakítottam egy 12v-os akkus fúrót, litium cellák és egy 4S14.8V 30A BMS került bele. A probléma az hogy ha üres járatban "full gázt" adok letilt az elektronika. Kevés lenne a 30A, vagy picit túl löttem a feszültséggel? Van valakinek ötlete/megoldás a a problémára ?
-
#61183
Kernel
nagyúr
szabifotos
#61171
Kernel
nagyúr
válasz
szabifotos
#61171
üzenetére
A töltésszabályzó (ami a laptopban van) ugyanúgy kezeli, töltési végfeszültség szempontjából.
A processzoros védelem (ami az akkuban van) már érdekesebb, hogy a firmware-be égetett kapacitás növekedését hogyan kezeli le, ez lehet akár típusfüggő is. Ilyet még nem próbáltam, noha gondoltam rá egy időben.
De ilyen kísérletnél arra célszerű figyelni, hogy a nagyobb kapacitású akkunak általában nagyobb a belsőellenállása is, ezért esetleg kevésbé bírja a laptop terhelési jellegét: vagyis tartós üzem, nem kis árammal, ami folyamatosan fűti a cellákat.
-
#61180
VIPowER
őstag
tordaitibi
#61179
VIPowER
őstag
válasz
tordaitibi
#61179
üzenetére
Ventilátor nem kell.
"Vagy takolsz egy zsaluzatot, es egy 230 voltos, vagy trnszformatorral 12 voltosra tekersz egy muanyag csore menetet, benne egy vasdarab, ez mechanikusan nyitja a zsalut rugo elleneben ha megy a szivattyu."
Ez mondjuk jó is lehetne, de valami rajz is jó lenne hozzá, mit hogy, mivel, hány menet, stb. Viszont ez addig zabál, amíg a kazán működik. Bár nem tudom mennyit fogyasztana egy ilyen. A CD meghajtós megoldás csak a nyitás pillanatáig eszik, azután elenyésző a fogyasztása, viszont ezzel lehetnek gondok.
-
#61179
tordaitibi
veterán
VIPowER
#61172
válasz
VIPowER
#61172
üzenetére
Lamellas-zsalus ventillator a falba, ezek mikor a venti elindul kinyitja a zsalut,
ez parhuzamosan kotve a keringetovel.
Egyszerubbet nem tudok, arban nem tudom mennyibe lenne.
A ventit forditva kell beepiteni, befele fujjon.
Vagy takolsz egy zsaluzatot, es egy 230 voltos, vagy trnszformatorral 12 voltosra tekersz egy muanyag csore menetet, benne egy vasdarab, ez mechanikusan nyitja a zsalut rugo elleneben ha megy a szivattyu.Valaki irta hogy melegvizkeszitesnel nem lesz szellozes, a kollega nezzen utana a Termoteka hmv keszitesi kepessegenek
-
kjani18
őstag
válasz
csubuka
#61122
üzenetére
Lehet, hülyeség amit javasolok, de majd -remélem- az okosabbak megírják, ill. méretezik.
Én egy DC tápra kötött, sinus-generátorral vezérelt (bemenet) D osztályú végfokot tudnék elképzelni neked, aminek a kimenetét megfelelő trafóval fel tudnád transzformálni a venti feszültségigényéhez. A sinusgenerátor frekijét lehetne digitális potival szabályozni, és anyagilag még elfogadható lehetne az ára is.
Vagy nem
-
VIPowER
őstag
válasz
darvinya
#61167
üzenetére
Termotéka 25 ES, és semmilyen szellőztető automatika nincs. Jelenleg két lyuk van a falban. Az nyilvánvaló hogy a szivattyúról venném le a feszültséget. Én CD meghajtóra gondoltam nyitás/zárásra. Ezzel kellene valahogy megoldani. De ha van jobb ötlet meghallgatom.
fero02
Jelenleg még semmi nincs mint írtam.
-
#61171
szabifotos
senior tag
Kernel
#61102
szabifotos
senior tag
válasz
Kernel
#61102
üzenetére
Köszi!
Valami hasonló wireless eszköz megalkotása lenne a cél, de ahogy elnézem nekem ez már elég magas szint, hogy hasonlót építsek sajnos. Esetleg a kész terméket (Hitmate) lehetne modernizálni. pl. az érzékelt jelet mikrovezérlővel megfogni, okos telefonról lehetne az állást követni stb...más: Csatlakozva kmisi99 kérdéséhez, nekem is eszembe jutott valami:
Ha egy laptop akku pakk pl. LG 2000mAh celláit mondjuk Sanyo 3500mAh-ra cserélem, akkor az mennyire fog tetszeni mondjuk a töltésvezérlőnek? Kitolható így az üzemidő?
-
csubuka
addikt
válasz
Kernel
#61149
üzenetére
Köszönöm szépen!
Sajnos akkor arany nincs gombokért. Eszerint nem lesz jó számomra semmire, a nekem való normális VFD-k meg 100 USD felett lennének bármilyen formában is szerintem akkor.
A kézikönyv még olyat is írt, hogy az ilyes fázishasításos szabályozásnál alacsonabb feszültségeknél a motor túllépheti anéveleges áramát és arra is kell vigyázni. Legalábbis ott mintha ilyen indoklás is helyet kapott volna. Természetesen a nem elindulás veszélye is jelen van, ahogy mondod. Még a gyári tirisztoros megoldáson kis csavar is van, amivel a minimum feszültségszintet be lehet lőni olyanra, hogy ne legyen gond vele. De attól függetlenül maximum feszültséggel indul mindenképpen, mondjuk a saját házi megoldásomnál erre majd vigyázni kell a programozásnál. Ha eljutok addig.
(#61153) Teasüti említette ezt az EasyEDA-t, kicsit feljebb, akár ott is lehetne nyákot készíteni a feladatra? Mondjuk azt sem cisnáltam soha, szóval messzi vagyok én még a megoldástól.
(#61146) gerleimarci: Igyekszem átgondolni a helyzetet, lehet nem árt egy építés és végülis hamar nem lesz meg akkor sem ha rendelek, szóval akkor már akár PCB-t is rendelhetek amíg megérkezik a csomag. Van fí-relé szerencsére, csak ódzkodom mégis.
-
Kernel
nagyúr
válasz
Teasüti
#61164
üzenetére
Jobb ilyen szempontból az aszimmetrikus kiképzésű LED, azt két oldalról lehet melegíteni, vékony heggyel. Hasonlók vannak az LCD-hátterekben is, csak nem téglalap, hanem négyzetes formájú:

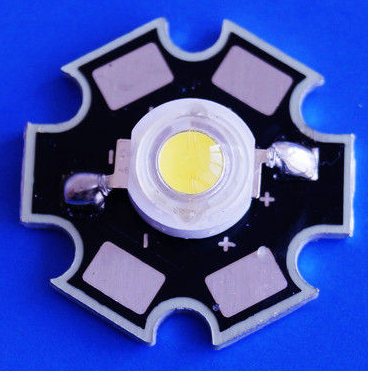

Amikor viszont ilyen kerek LED-et forrasztottam hűtőcsillagra:
Ennek a közepén van a hőátadó felület:
Ezt elintéztem annyival, hogy középre csak hővezető pasztát raktam.
-
Teasüti
nagyúr
Szuper tanács!
Egy perc alatt meglett a zárlat.
[kép]

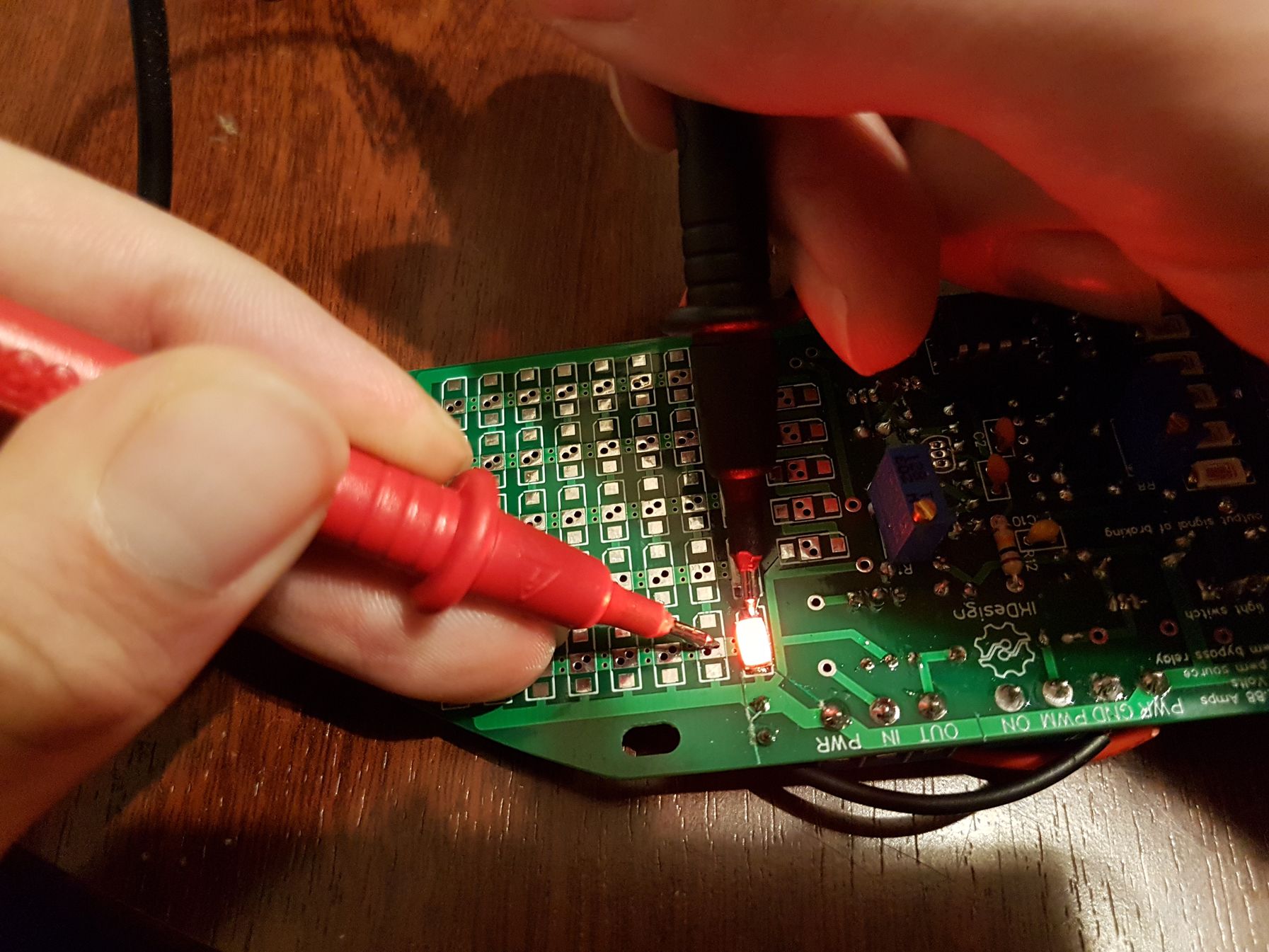

A thermal pad és pozitív pólus összezár. Ez volt konkrétan az első próbálkozásom az smd ledek forrasztásával. Azt hittem a chip alján lévő pad nem is lett beforrasztva, hisz az alulról melegítés nem jött be.Én meg tervezési hibát kerestem egész este...
Mondjuk fogalmam sincs hogy fogom ezeket szakszerűen felrakni. A két pólus gyerekjáték, de az alján lévő hőleadófelület... Na azzal nem tudok mit kezdeni.
Erre vmi ötlet? Tvamos linkelt egy videót, ahol egy ilyen csipet alulról melegítettek és ott a pákán lévő ón felszivárgott a via-n keresztül. Na meg a videóban a chip magától beállt a pad közepére (nem tudom hogy), nálam meg elvándorol a led chip a pasztán. Így ezt a módszert feladtam. -
-
Teasüti
nagyúr
válasz
Teasüti
#61161
üzenetére
Arra a következtetésre jutottam, hogy a tápkondik miatt visít a multiméter. Egyedül a Vcc ágon van ez a jelenség, más ágak és a GND között nincs zárlat. Az normális, ha a kondik miatt sípol a műszer?
Meg amatőr kérdés: a tápkondik ugye jól vannak így bekötve: Vcc és GND között a kérdéses alkatrészek előtt?
Mi amúgy a magyar zsargon a PCB kifejezésekre, mint track, pad, via, net, footprint, package, pin, stb?
-
Teasüti
nagyúr
-
Teasüti
nagyúr
válasz
Kernel
#61157
üzenetére
Épp azt nézem én is, hogy az a hármas egység alul az IC mellett mind fordítva van bekötve, de ettől mennie kéne az IC-nek, hisz az R13 az felhúzza a RESET lábat azon az oldalon. Hacsak nem okoz vmi galibát a tranyó természeténél fogva.
Mire utalhat az, ha nincs mérhető feszültség a táp kimenetén? Ez rövidzárnál fordul elő?Hát elégettem az egyik pad-ot a tranyó alatt, így szerintem építek egy újat.
(Van 5 db panelem, meg most már megjött minden alkatrész is kellő darabszámban.)Amúgy szerintem az 5730-as ledeket nem tudom felrakni rendesen. A thermal pad alatt lévő via-k nem húzzák fel az olvadt ónt, ahogy azt vártam a kapilláris erő hatására.
Meg folyamat elcsúszik a chip. Alulról melegítem és félrecsúszik a folyasztószeren. -
Kernel
nagyúr
válasz
Teasüti
#61155
üzenetére
Annyiból mérvadó, hogy tényleg zárlat van, csak ilyenkor az a kellemetlen, hogy minden szóba jöhetőt le kell szedni, le kell követni, de esetleg csak a végén szűnik meg a zárlat.
Van olyan módszer is, amikor jobb híján át kell vágni a rézfóliát, a zárlat behatárolásához, de ez készülékjavításnál is csak a legutolsó lépés, amikor már tényleg nincs jobb lehetőség. Valamint a vágás kijavítása is kulturáltan megoldható.
Finomabb áramköröket, illetve saját művet nyilván nem lenne jó így szétvágni.
Fordítva berakott tranzisztor akkor okozhat zárlatot, amikor a tápfeszültség hatására C-E zárlatba meg. De ott egyik tranzisztor sincs olyan pozícióban, hogy a tápot direktben zárni tudná.
-
#61156
darvinya
titán
gerleimarci
#61152
darvinya
titán
válasz
gerleimarci
#61152
üzenetére
Így már érthető, s ezáltal könnyen gépbe vihető méretek, s nem kell külön gépelni.
-
Teasüti
nagyúr
válasz
Kernel
#61154
üzenetére
De, sípol a Vcc és GND terminálon is, de azt vettem észre, hogy az összes tápkondin is sípol, szóval ez így nem mérvadó.
Viszont lehet megvan a hiba oka. A kapcsolási rajzon és a PCB footprint-en 2N3904-es tranyókat jelöltem, viszont BC547-esek voltak kéznél. És most nézem, hogy ezek a szarok nem szabványosak és fordítva van a kollektor és emitter.
Most akkor ki kéne találnom hogy tudom kiforrasztani ezeket...
-
-
Teasüti
nagyúr
Üdv ismét!
Kérnék egy kis segítséget - megint.
Megjött közben a NYÁK-om EasyEDA-ról és elkezdtem összerakni.
Az alábbi kapcsolás odáig van bekötve, hogy mennie kéne az 556 IC-nek és világítania kéne.
Tehát a PWR termináltól két sor leden keresztül a három mosfet és relé, meg a vezérlő áramkör van meg.
Nincs bekötve még a Q1 (Q2 fel van húzva), meg a Q3 a relénél (relé NC ágán van az 556 vezérlés).
Adtam neki tápot (11V és 0,33A - két sor 150 mA-es ledhez, meg a vezérléshez ami 30 mA), nem volt feszültség. Rádupláztam az áramerősségre (0,6A-nél járunk) és még mindig nem történik semmi.
Lehúzza a panel a táp feszültségét, már a PWR/GND terminálokon sem mérhető feszültség. Így nem igazán tudok hibát keresni. Próbáltam áramtalanított állapotban végigmenni az áram útvonalán a multiméter folytonosság ellenőrzőjével, de az ellenállásokon az nem mutat semmit. A ledek polaritáshelyesen vannak bekötve, azok felvillannak szépen egyesével a multiméterre.
Mire utalhat, ha a tápfesz bezuhan?
Rövidzár?
A táp egy CC/CV modul ami megfelelően működik.
Köszönöm!szerk: ellenőriztem a forrasztásokat, egyik se zár össze a mellette lévővel.
-
#61152
gerleimarci
aktív tag
darvinya
#61147
gerleimarci
aktív tag
válasz
darvinya
#61147
üzenetére
Nem sokat mond? Konkrétan ott van a kommunikációs protokol. Vagy te arra vagy kíváncsi, hogy milyen szabvány, mert arra csak azt tudom mondani, hogy semmilyen. És ez vonatkozik a fizikai felépítésre is.

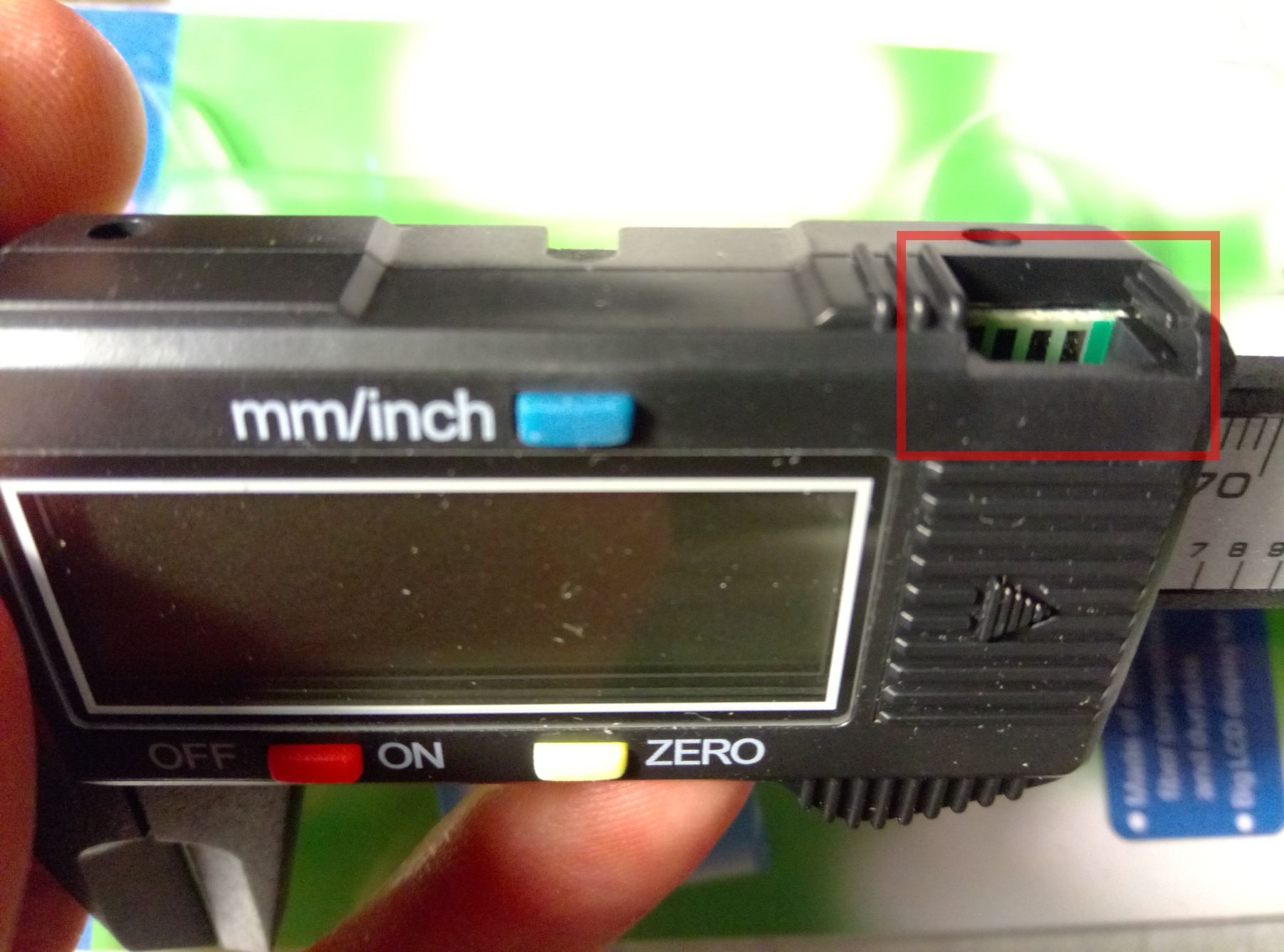

Raktak rá egy ilyen kivezetést, gondolom debug vagy mérési pontosság ellenőrzésre, de voltak olyan szemfüles emberek, akik rájöttek, hogy ezen keresztül ki lehet nyerni a mért értéket. Semmi több. -
Kernel
nagyúr
válasz
csubuka
#61143
üzenetére
Egyelőre annyit látok, hogy az a szabályzó segédfázisos motorhoz való, illetve mondhatjuk kétfázisúnak, mert ezek egyforma, egyenrangú tekercsek.

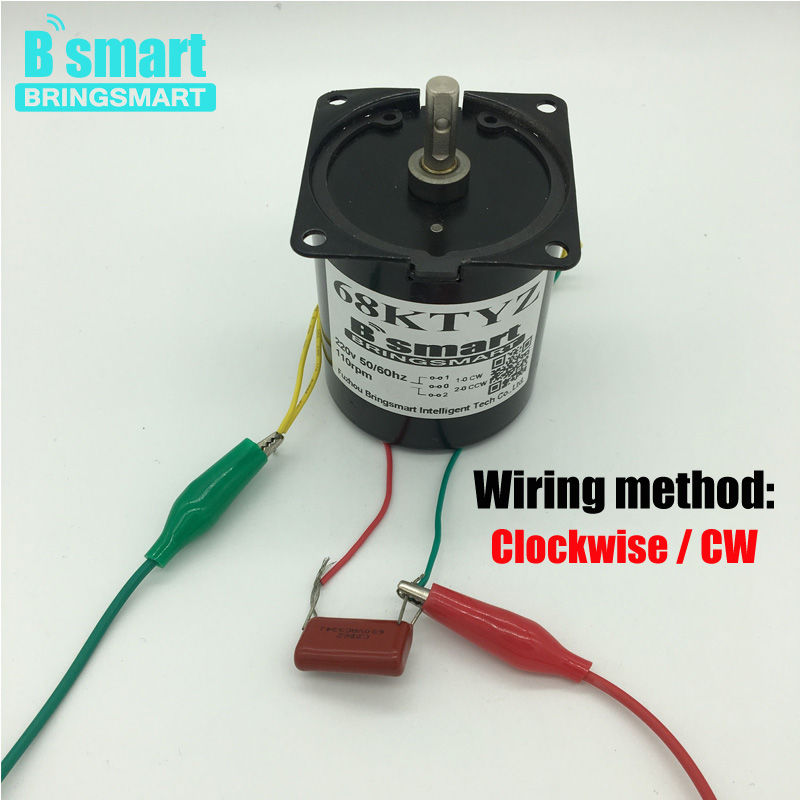

A lenti képhez hasonlóan kell elképzelni, csak más színekkel. Két egyforma szín a közös pont, másik oldalon a két fázis, amit egy fázisról járatunk ebben az esetben. A pirosra kötve forog visszafelé.
Meg valószínűleg a védőföld (FG / frame ground), de ezt nem jelzik egyértelműen.
A vásárló pedig benézte, aki a háromfázisú kimenet hiánya miatt reklamál, ami nincs is:
Dear! At the output of the frequency converter, three phases (red, green, white), between white and green there is no voltage = 0V. The frequency converter with such a fault is not can work. Dear Aliexpress team! If I am the return of item and money, then the delivery in Hangzhou is for a small package weight in to 500g. is equal to - RUB 472.00 that's about 3/4 of the cost. Therefore, I ask only a refund of RUB 529.0 which is 75% of the cost. Video completely confirms the nonoperability item.
Tegnap kimaradt, hogy a PC-ventilátoroknál is megszokott módon, a bizonytalan indulás miatt kell nagyobb fordulattal indítani és utána lassítani. Vagy úgy beállítani, hogy biztosan elinduljon.
-
#61147
darvinya
titán
gerleimarci
#61145
darvinya
titán
válasz
gerleimarci
#61145
üzenetére
Kösz, de sokat nem mond, azon kívül, hogy ez egy USB csatlakozás.
Példa linken épp egy Arduino-t hoztak vele össze. -
#61146
gerleimarci
aktív tag
csubuka
#61143
gerleimarci
aktív tag
válasz
csubuka
#61143
üzenetére
Nem tudom mért félsz ennyire a hálózati feszültségtől. Építtess be FI relét, akkor nyugottabban szerelgethetsz. Én inkább megépíteném azt a panelt ¼ árban. Azzal tanulnál is. És amit megspórolsz+még egy kicsi, abból vehetsz egy leválasztó trafót. És ugye a kínai panel is ugyan úgy ki tud nyiffantani, ha rossz helyre nyúlsz, fel tudja gyújtani a házad, ha valami nem jól sikerül.
FI relé+fém műszerdoboz+olvadóbiztosíték+rendes földelés kombóval én nyugodtan alszok -
csubuka
addikt
válasz
Kernel
#61142
üzenetére
Köszönöm szépen!
Akkor a drágább kész terméket kellene megvenni eszerint...
Azért a kínaiak árazása nagyon korrekt, időnként. Csak olyan nagy igény nincs az ilyen triac-os csodák mikrokontrolleres vezérlésére eszerint, mert nem feküdtek rá és így nem adnak ilyet gombokért (alkatrészben pár dollárban megállna az a korábban általad linkelt alkatrészek alapján). A kész board-ot egy lett ember csinálja, nem kínai.
Magam nem építenék 230V-os kapcsolást. Max egy meglévő, korrekten megtervezett 230-as cucc kisfeszültségű részébe "szabad" nekem nyulkálnom. Kár volna kinyiffantani magam, másokat és/vagy leégetni a házat.
Ez a VFD valami hatalmas átverés lehet ennyiért? Vagy lehet, hogy Kínában kijön ennyiből? Talán azt egyszerűbb lenne digitpotival okosítani, ha igazi lenne. És szupekorrekt megoldásnak minősülne.
*65W-os max a venti, szóval nem kell ide enagy teljesítmény.
-
Kernel
nagyúr
válasz
csubuka
#61139
üzenetére
Ohmos terhelésre forgalmazzák, ami nem jelenti, hogy nem visz el kisebb motort, vagy lehet próbálkozni nagyobb feszültségű triac beépítésével, hogy jobban bírja az induktív hatásokat.

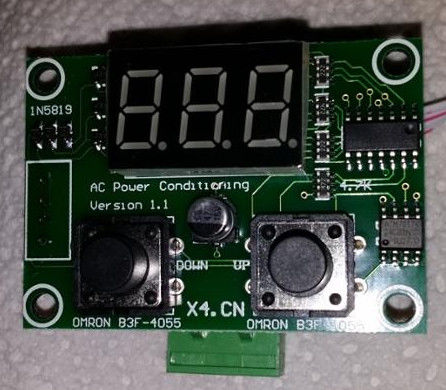

Az egyik eszköz a potméteres dimmer mikrovezérlős változata, de ennek is csak egy hálózati bemenete van és egy kimenet a terhelésnek:
Kapacitív előtét biztosítja az elektronika tápellátását. Látszik egy MOC3023 optotriac, ami nullátmeneti vezérlőt nem tartalmaz. Dolga csak annyi, hogy a processzor ezen keresztül kapcsolja a triac kapuelektródáját. De nem külső vezérlésre való, csak a belső áramkört választja el.

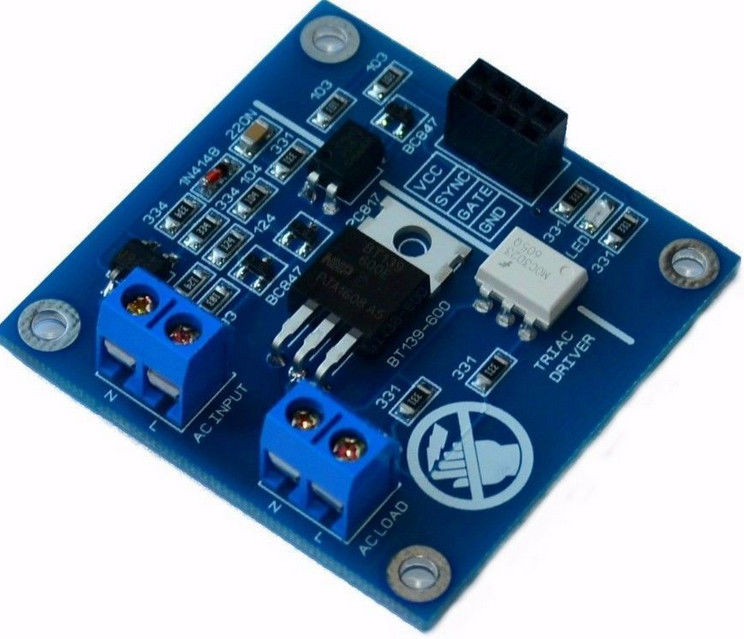

Alábbinál pedig egy MOC3023-on keresztül tudsz kapcsolni egy triacot, Arduinoval is. Valamint van egy optocsatoló, amin keresztül a hálózati nullátmenetet tudod figyelni:
-
csubuka
addikt
válasz
Kernel
#61131
üzenetére
Találtam egy ilyen Arduino-ról vezérelhető triec-os okosságot. Ugyanazt az opto-couplert használja, amit Te is írtál. Végeredményben akár egy ilyet kéne összehozni vagy megvenni ezt és "kész" (szerintem a semmiből az meredek lenne az én tudásommal 230V képes kapcsolást összerakni. Főleg veszélyes magamra és környezetemre akár.) De az is lehet, hogy van készen, olcsóbban, csak én nem találtam meg a rendes keresőszót még.
-
csubuka
addikt
válasz
Kernel
#61131
üzenetére
Nagyon szépen köszönöm a további magyarázatot!
Értem, akkor a sima potméteres megoldások buherájától eltávolodok. Szervóval tekergetni a potit szerintem nem a legmegbízhatóbb megoldást eredményezné
Ámde gyárilag ilyen potis tirisztoros megoldást adtak mellé. Eszerint ha azzal megy, akkor ezekkel a kevéssé jó megoldásokkal is menni fog a venti gondolom... Ha eddig ment, akkor jó lesz most is olcsó módón, VFD nélkül. A VFD-nek ilyen házi AC ventiknél semmi értelme, mert annyival többért már egy normális EC DC ventit lehet venni, aminek tök egyszerű a szabályzása, user oldalról legalábbis PWM bemenettel.
Az nem számít ezeknek a triac-os csodáknak, hogy rezisztív vagy induktív a terhelés oldal? Ilyenre nem kell figyelni vásárlásnál?
A venti gyártó írja a kézikönyben, hogy bekapcsolás után max feszültséggel indít és után lehet lejjebb tekerni a fordulatot. Akkor ennek nem a motor kímélése az oka, hanem inkább valami más?

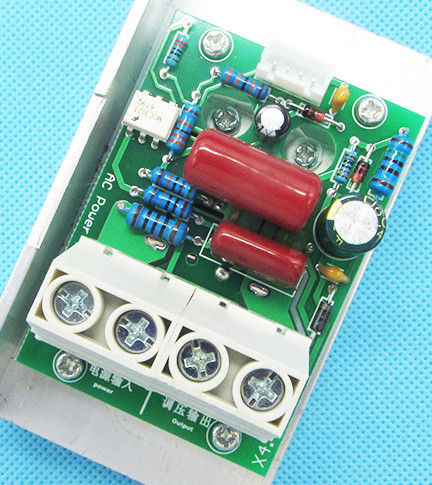

Lehet, hogy butaság, de találtam egy ilyen triac alapú fázishasítót.
A fotón látszik, hogy ott van valami 5V-is a kezelőpanelen (ez már számomra ilyen reménysugarat nyújtott
). Ezzel már lehetséges netán egyszerűbb lehetne házasítani az Arduino-t, egyedi NYÁK-ok építése nélkül? Akár egy relé játszhatná a kapcsolókat (vagy ha csak 5v van ott, akkor lehet, hogy az Arduino Uno ki tudna adni egy impulzust, ami szimulálja az egyik kapcsoló lenyomását...), mondjuk az is mechanikus elem, ami jobb lenne, ha nem lenne benne.Nem kell step-less fordulatszámállítás. Elég 4 szint is (kikapcs, min, közepes, max), csak lehessen a mikrokontrollerrel állítgatni közöttük.
-
#61138
Kernel
nagyúr
terapeuta007
#61137
Kernel
nagyúr
válasz
terapeuta007
#61137
üzenetére
Ha két hullám (akármilyen) nem fut egymással pontosan szinkronban (fázisban és frekvenciában), akkor egyáltalán nem szabad összekötni.
Vagy hiányzik valamilyen lényegi információ.
-
#61137
terapeuta007
aktív tag
terapeuta007
aktív tag
négyszöghullámú inverterek párhuzamban kotve?
annyit találtam a neten hogy a szinuszosokat lehet, a modositott szinuszosokat nem. négyszőgesrol nem irtak -
harlyngton
tag
válasz
gerleimarci
#61135
üzenetére
Köszi.
-
#61135
gerleimarci
aktív tag
harlyngton
#61134
gerleimarci
aktív tag
válasz
harlyngton
#61134
üzenetére
Ez pl. olyan. Ha jól látom a tiéd furatszerelt, ami annyit tesz, hogy az SMD-nek kihajtod a lábát, és ha úgy ha rövid lenne, akkor azt a műanyagot is leveheted az aljáról. Van eleve THT is ilyenekből, csak az általában valamivel drágább.
Ha nem valami kapcsolóüzemű cucc(vagy alaplap), akkor mehet oda sima 100uF 16V-os elektrolit kondi is. -
#61134
harlyngton
tag
harlyngton
tag
Üdv,Tudja valaki hol lehet ilyet kapni?
-
Kernel
nagyúr
válasz
Teasüti
#61128
üzenetére
Valahol azt írták, hogy ezek csak DC-csatolt bemenettel működnek, vagyis kondenzátoros DC-leválasztó mérőfej kell hozzá, ha valakinek arra van igénye.
Amellett a bemeneti GND is közvetlen kapcsolatban van az USB-n keresztül a PC-házzal, hálózati védőfölddel. De ezt talán tudtad is, csak megemlítem, mert lényeges.
(#61132) darvinya
Bizonyára nem olcsó, de nem látom az árát. Frekvenciát szabályoz, ez a lényege.
-
Kernel
nagyúr
válasz
csubuka
#61129
üzenetére
A pár alkatrészből álló klasszikus triac dimmer nem alkalmas ilyen módosításokra, a közvetlen hálózati kapcsolat, illetve a potméter AC-áramköre miatt. Mivel fázishasító elven működik, pont szinuszt nem csinál. A hullám elejét levágja, késleltetett triac-gyújtással. Fázisszögszabályzásnak is nevezik:
https://www.aliexpress.com/item/-/32803831962.html
Fali változat:
https://www.aliexpress.com/item/-/32810907259.html
Mivel ebben túl körülményes lenne a potmétert kiváltani, a szoftveres vezérlést inkább úgy szokták megoldani, hogy a mikrovezérlő figyeli a hálózati feszültséget, a nullátmenetet, ahhoz képest késleltet.
De itt még mindig a fázishasításnál tartunk, ami az aszinkron motoroknál egyébként is kompromisszumos, mivel ezek fordulata alapvetően a frekvenciával van összefüggésben, azt viszont sokkal komplikáltabb szabályozni. AC --> DC --> AC konverzióval is jár, tehát nem reális, hogy gyárilag ilyet mellékeljenek hozzá, túl drága lenne.
Szerencsére reagál a feszültség, illetve az átlagérték csökkentésére is, fázishasítóval is. Mellékhatás lehet zúgó hang, nyomatékcsökkenés, bizonyos fordulat alatt instabilitás. Az aszinkron motorok egyébként is csúszással követik a frekvenciát (erősáramban ez a slip fogalma), de csökkentett feszültségnél van egy pont, amikor teljesen elveszti a kapcsolatot a forgómezővel, berángat, megállhat.
Ennek ellenére megpróbálható, vagy beválik valakinek, vagy tetszik, vagy nem.
Ha szaggatott csomagokban kapja a normál szinuszt, ennek a motorfajtának nem árt, nincs kommutátor, nincs ami beégjen. Ezek nagyon egyszerű, robusztus szerkezetek, nem véletlenül annyira elterjedt.
-
csubuka
addikt
válasz
Kernel
#61123
üzenetére
Köszönöm szépen a választ!
Nem lehetséges azokba a gyári manuális potméter helyére egy digitális potmétert befabrikálni esetleg? Annak mi lehetne az akadálya? Sajnos nem vagyok nagyon képben...
De ezeknek az AC motoroknak nem biztos, hogy túl jót tesz a ki-be kapcsolás nem? Soft start meg mifene kell nekik induláskor, meg max feszültséggel kell indulniuk vagy milyen kitétel van.
A gyári tirisztoros-analóg/manuális potis szabályozó akkor feltehetően szép szinuszt csinál? Ha szkóppal rámérek és az is szotty, akkor akár a 2 dolláros alja temrék is jó lehet, ha a gyár is olyannal járatja, csak 100 dollárért adja
-
#61127
Kernel
nagyúr
terapeuta007
#61119
Kernel
nagyúr
válasz
terapeuta007
#61119
üzenetére
Itt is hasonló a helyzet, a versenytársak miatt többet hazudnak, mindamellett a Ni-Zn akkuhoz másfajta töltő szükséges:
Передерживать на зарядке нельзя. Забыл про них и оставил на сутки. Вытекли и спалили зарядное устройство.
Tehát a vevő szerint a gyorstöltést nem bírja. Amikor 1 napra a töltőben felejtette, kifolyt és megégett.
Azt nem írja, hogy milyen töltőt használt, de ezeket talán nem is lehet gyorstölteni. Amit a hozzávaló töltő tud, annyival lehet.
-
Kernel
nagyúr

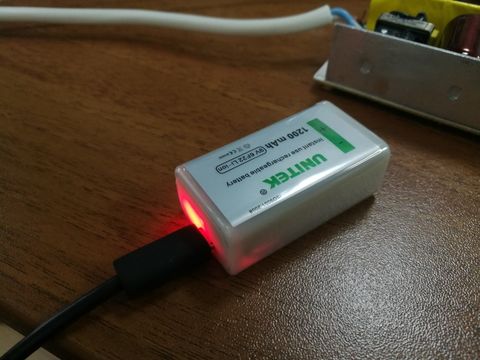

Ez természetes a kínai piaci versengésben, hogy "elméletben" rátesznek valamennyit. A feltüntetett 1200 mAh amúgy sem reális. Úgyhogy azt a részét nem is olvastam, a visszajelzéseket szoktam inkább nézni:
In the title it says 1200 mAh but further down in the description it says "real capacity maybe 500-600 mAh". With a 40 mA discharge current it lasted about 11 hrs so I measured about 440 mAh.
De ezt a topikban szóvá sem tettem, mert így jó. Ha csak ennyi lenne, már az is, de műszerben használva csekély a terhelés, ezért elvileg több Ah is kivehető belőle, ami elég sokáig kitart. Nagy előny ilyen szempontból az alacsony önkisülés is.
Már nem is emlékszem, hogy 10 vagy hány éve vettem 2 db Ni-MH akkut, de ezek azóta is működnek. Csak az egyikben ment tönkre 1 db cella, amit kiiktattam, a multimétert még úgy is vitte. Fel sem tűnt egy cella hiánya. 2013-as hozzászólás:
https://prohardver.hu/tema/akkumulator_toltot_digit_fenykepezogephez_de_milyet/hsz_8213-8213.html
Ezen 600 mAh hazugság szerepel, aminek talán a fele sem igaz, mégis bevált ilyen célra, az alacsony igénybevétel miatt.
Korábban úgy rémlik, ha nem is egy évig, de több hónapig tartott egy elem. Amikor kimerült, maga az is kellemetlen volt, hogy mondjuk nincs kéznél másik, boltba kell menni érte stb. Ha meg bekapcsolva maradt, az külön szívás. Az akkut meg csak feltöltöm és kész.
-
Kernel
nagyúr
válasz
csubuka
#61122
üzenetére
2$ alatt lehet rendelni potméteres triac dimmert, de az csak önmagában használható tekergetésre.
Mivel az így előállított fázishasított jel amúgy sem a legjobb a motornak (zúgás, zavarhatás), talán lehetne próbálkozni szakaszos vezérléssel, tehát amikor csomagokban kapja a szinuszjelet. Hasonlóan, mint a hőfokszabályzott páka vagy hőlégfúvó, ami be-ki kapcsolgat. Csak valamivel sűrűbben, hogy ne járjon túl darabosan.
A be-ki kapcsolás egyszerűen megoldható egy triac és egy nullátmenetes triac-driver segítségével ami az optocsatolt leválasztást is biztosítja.
Utána már csak vezérelni kellene, hogy szakaszosan kapja az áramot. De nem tudom, hogyan reagálna rá az adott motor, esetleg egy mechanikus kapcsolóval is lehetne tesztelni.
Az optotriac csak nullátmenetnél kapcsol be, a triac pedig csak nullátmenetnél képes megszakítani az áramkört, így félhullámokat, hasított jelet soha nem kapna a motor.
Nemrég én is rendeltem ilyeneket:
Utolsó tétel még nem érkezett, a másik kettő jó minőségű alkatrészek.
-
csubuka
addikt
Sziasztok!
Egy apró kérdésben kérném a segítségeteket, hogyha lehet?
Egy AC ventinek (egy szoba szellőzéséhez) kellene a fordulatszámát szabályozni, a leírása szerint ilyen tirisztoros szabályzóval lehet használni akár vagy olyan trafóval, aminek a leágazásai között lehet váltogatni. A venti, amúgy nem egy nagyteljesítményű akármi, ~65W nagyjából a maximum felvett teljesítménye, 230V-os eszköz (már ameddig nem szabályozzák a fordulatszámát).
Tudnátok esetleg olyan szabályzót ajánlani, ami erre jó lenne? Olyan kellene, amiben ki lehetne cserélni a potit digitálisra vagy eleve lehet esetleg a kimenetét szabályozni valami mikrokontrollerről.
Egy ilyen páratartalom vagy CO2 alapú friss levegő térfogatáram szabályzást akarok házilag összemókolni
Köszönöm szépen tanácsotokat előre is!
-
-
#61120
Sokimm
senior tag
tordaitibi
#61116
Sokimm
senior tag
válasz
tordaitibi
#61116
üzenetére
Sokat húzott ez a mostani (gp, meg nonanme két műszerben) is, csak ha már szétszedtem, szeretném optimalizálni a lehetőségeket.
A gagyi bírja 3 évig, a drágább 5-6, akkor megveszem az 400 forintost a 200 forintos helyett.
De 1500 at nem adnék egy sima elemért, hogy bírja 5 évig.Szóval van egy ár/arány görbe előttem, amin szeretnék jó döntést hozni.
(a tölthető 9voltost pedig akár távirányítókba is jó használni, azért sose árt ha van itthon.
) -
#61119
terapeuta007
aktív tag
terapeuta007
aktív tag
wtf:
[link] -
Lompos48
nagyúr
válasz
Teasüti
#61115
üzenetére
Típust nem írsz. Egy szkópnál az egyenfeszültség méréséhez a bemenetet DC jelre kell kapcsolni és a skálát a mért feszültségnek megfelelően állítani. Vízszintes vonalat fogsz látni akkora függőleges eltérítéssel, ami a skálából és a kijelző beosztásaiból leolvasható. Hullámosságot ellenben a bemenet AV-ra álltásával tudsz nézni.
-
#61117
xxxjjjkkk
senior tag
tordaitibi
#61116
xxxjjjkkk
senior tag
válasz
tordaitibi
#61116
üzenetére
ikea ladda, lidl aldi akku kb annyiba kerül mint 1,5 elem
-
#61116
tordaitibi
veterán
Sokimm
#61114
válasz
Sokimm
#61114
üzenetére
Nem tudom nálatok meddig bírja egy mezei középárkategóriás elem, én múlt héten cseréltem a multiméterbe, előtte meg nem emlékszek mikor, olyan régen volt.
Pedig jópárszor bekapcsolva felejtettem.
fél-egy évente egy ötszázas, én biztos nem vennék ilyen akksikat egyebeket.
Mezei kínai legegyszerűbb a műszerem, másik komolyabbak lehet többet fogyasztanak? -
Teasüti
nagyúr
Üdv!
Vettem egy Hantek usb oszcilloszkópot és amatőr kérdésem volna. A fizikai mérés pont úgy történik, ahogy egy multimétert szokás használni feszültségméréskor?
A saját kalibrációs négyszögjelét gyönyörűen méri, de próbaképp ráraktam egy LED lábaira - gondolván kirajzolja majd a DC feszültséget -, de ami azt illeti semmi nem történt. Nem volt jel. A mérési mód automata volt, jel nélkül is kéne mutatnia vmit a grafikonon. Érdekességkép ha a probapálca (ha ez a neve) még a környezeti zajokat is felveszi, ha lebegni hagyom a bemenetet.
Így azt hinném a tápra kötve látnom kéne annak a "simaságát". Nem így van? -
-
mezis
félisten
válasz
Sokimm
#61109
üzenetére
Tapasztalatom szerint a nagyon olcsók hajlamosak a trutyi kiengedésére, az meg tönkre teszi a csatlakozókat vagy az egész elektronikát.
Ha körülményesen cserélhető az elem, akkor mindenképp "Long Life". Nagy energiájút csak akkor ha nagyon sokat mérsz kis ellenállásokat vele. Vagy talán még akkor sem. -
#61110
Kernel
nagyúr
terapeuta007
#61108
Kernel
nagyúr
válasz
terapeuta007
#61108
üzenetére

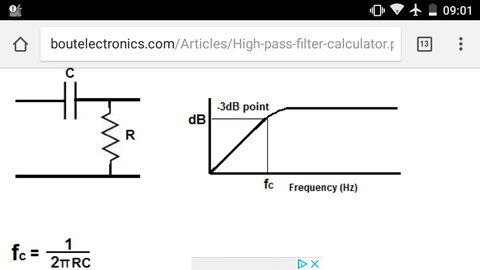

A képlet mit sem ér a terhelőimpedancia ismerete nélkül, de még ha látszólag tudjuk is róla, hogy 4 vagy 8 Ω, az sem árul el mindent a frekvenciafüggésről. Ugyanakkor amellett párhuzamosan már nem mindig van értelme egy ellenállásnak is, ami veszteséget képez. Noha előfordul ellenállás a hangváltókban is, de ezt egy rendszerként kell kezelni, a hangszórókkal együtt.
De itt a fejegység és az erősítő között beiktatott szűrőről van szó, ahol a terhelőimpedancia a bemenet, ami konkrétabban megfogható és nagyobb értékű, ezért kisebb hatással van a szűrőre. Pláne egy aktív szűrőre.
(#61104) terapeuta007
Nem nagyon tudom értelmezni, hogy mit vezetsz és hová. Pedig ismerem a védőföld és a negatív polaritás fogalmát is.
(#61109) Sokimm
Mivel nem tölthetőt akarsz, ezért nem vagyok illetékes a kérdésben, aki már sok éve elfelejtettem ezeket a fajtákat, amit a kínai piacon is kapható Ni-MH akku nagyon jól kiváltott.
Csak megemlíteném, hogy a későbbiekben két multiméterem is elláttam Li-po akkuval, soros két cellás kötésben, védett akkukkal. Azóta sem győzöm kivárni, hogy lemerüljön.
-
Sokimm
senior tag
Tiszteletem mindenkinek!
Lehet picit off jellegű a kérdésem, de nem tudok dönteni, hogy milyen 9V-os elemet vegyek a multiméterembe, mivel van sok a piacon, az ára meg elég változó (nem tölthetőt szeretnék), ami miatt akár valamelyik árából vehetnék 2db "simát" (vagy 3-at), és akkor biztos, hogy a longlife intervallumot túlteljesíti a két "gagyi".
Nah a kérdésem: milyen választás alapján választanátok ti az elemek közül?
Melyik vált be nektek (márka, típus), és mit ne vegyek?
Pl 3 fuji-t vehetnék egy duracell turbomax árából.
Megéri a drágább?
Innen vásárolnék, az ingyen házhoz szállítás miatt (más terméket is veszek): Extreme (Remélem ez nem ütközik valamilyen szabályzatba, csak gondoltam megkönnyítem a válaszadók dolgát a linkkel. Amennyiben kényes a link, bátran törölheti az illetékes (ha én kicsúsznék már a szerkesztési időből. A megértést köszönöm.))A válaszokat is előre köszönöm!
-
Vagy rosszul keresek, vagy nagyon elvetemült, amit csinálni akarok.
Felül áteresztő szűrőre lenne szükségem, előerősített jelhez (autóba, fej és erősítő közé). Sajnos az erősítőn nincs ilyen vágási lehetőség. Alul áteresztőt dögivel találok, de nekem az kellene, hogy kb. 80Hz-től eresszen át, legjobb lenne, ha állítható lenne 60 és 140 között (teszt/próba miatt), és persze minimális veszteséggel működjön. Az első szett előtt kellene vágni, hogy ne erőlködjenek, ha már van láda külön.
Megoldható ez egyszerűen?
-
#61105
darvinya
titán
terapeuta007
#61104
darvinya
titán
válasz
terapeuta007
#61104
üzenetére
bluetooth hamgszoro fémházban
Elsőkörben nem fog működni, mert leárnyékolod BT antennát.
-
#61104
terapeuta007
aktív tag
terapeuta007
aktív tag
helloh.
bluetooth hamgszoro fémházban. mi történik ha a földet (-) belevezetem a házba? zaj nő/csökken/semmit nem csinal? (sporolok vele egy kis kábelt könnyeb lesz osszerakni,de ez egyből elvetni valo ha zajosabb lesz).2x60w d osztalyu erosito (12v) meg 5v os bt modul(regulátorrol) +aksi + 5v step down . meg egy 5v-15v step up
ez elégsok zajforrás -
Kernel
nagyúr
válasz
kmisi99
#61101
üzenetére
Az is lehet, hogy már mindegyiknek megnőtt a belső ellenállása, csak az egyik páros tagnak jobban. Jártam így, azt hittem, hátha elég a leggyengébbet cserélni, de a többi sem bírta már.
Olyat kell válogatni, ami legjobban bírja a nagyáramú terhelést, vagyis kicsi a belsőellenállás.
(#61099) szabifotos
Ez nem kisülésről szól, hanem kapacitásváltozást kell érzékelni. Bővebben:
http://www.worldacademicunion.com/journal/SSCI/SSCIvol02no02paper03.pdf
Vannak itt PDF kezelési utasítások is, ha esetleg érdekel:
-
kmisi99
addikt
Sziasztok, a laptopom akkuja eléggé gatya. Viszont nem tudom, hogy 1-2 halott cella lehet vagy mind rossz?
Alap esetben 40-50 percet bír, de leterhelve nagy fényerő stb 100% akkun, kb 10 másodperc után lekapcsol a gép. Valószínű a kritikus alá esik a feszültség. Ezután ha újra áram alá helyezem, ~0% on van az akku és kb 1 óra míg újra 100% ra tölti.
Szerintetek jelen esetben 1-2 gyenge cella van, vagy az egész pakk halott?
Van csomó bontott akkum mire figyeljek ha kicserélem a komplett akku pakkot benne?
Azért olyan egyszerűnek nem hangzott ez sem, ámde valaminek ki kell majd sülnie.
)
Új hozzászólás Aktív témák
Hirdetés
ekkold- HiFi műszaki szemmel - sztereó hangrendszerek
- bitpork: Augusztus 2- szombat jelen állás szerint.
- OLED TV topic
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- Projektor topic
- Synology NAS
- Samsung Galaxy S25 Ultra - titán keret, acélos teljesítmény
- Azonnali fotós kérdések órája
- 3D nyomtatás
- Napelem
- További aktív témák...
- Veszünk: PS5 Fat/Slim/Digital/Pro konzolt, játékokat, Portalt stb. Kérj ajánlatot!
- Samsung Galaxy A52s 5G 128GB, Kártyafüggetlen, 1 Év Garanciával
- LG 32SQ700S-W - 32" VA Smart - 3840x2160 4K UHD - 62Hz 5ms - WebOS - Wifi + BT - USB-C - Hangszórók
- Külföldi csomagszállítás Packeta csomagpontokon keresztül!
- BESZÁMÍTÁS! ASROCK H310CM i3 9100F 8GB DDR4 240GB SSD GTX 1050Ti 4GB DeepCool Tesseract Chieftec500W
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
