Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
domi007
őstag
válasz
Lompos48
#18099
üzenetére
Köszönöm szépen a válaszokat, sok mindenre fény derült így.
A tekercsekkel kapcsolatban: azt mondtad, nem ismered az induktivitásukat, de én ezt nem értem, tudtommal az induktivitást henry-ben mérjük, az meg pontosan oda van írva melléjük (0,06 mH, 0,12 mH, 0,22 mH és 10 mH). Mi szükséges még, hogy megválaszoljuk a kérdést?
Köszönöm,
DOMy -
Lompos48
nagyúr
válasz
domi007
#18095
üzenetére
Ez a válasz már nem jött olyan gyorsan, dolgom volt, meg nem is volt egy egyszerű feladat.
TAS1020APFBG4 -> ez helyes ?
Úgy tűnik, hogy igen.
SI4711-B30-GMR -> ez a tervező szerint működhet, de az eredeti tervek szerint SI4711-A20-GM/SI4711-A20-GMR
Tokozás, lábkiosztás, funkció ugyanaz. Kérdés a programozásuk... Ezt lehet jobban tudod.
24LC64 I / SN a helyes
SN = Plastic SOIC (150 mil Body, EIAJ standard), 8-lead
Igen, az SN a helyes tok változat, ami a projectbe "illik"
LD1117AS33TR a helyes
Igen. A 33 a 3.3V-os változatot, míg a TR a SOT-223 tokozást jelenti. Első muszáj a feszültségérték miatt, második a NYÁKterv miatt (ami átrajzolható).
Az ellenállások jók ?
A januáros ellenállás helyesen: 0805 27 1% - 2db
0805 5,6 1%A január egy fordítási hülyeség lehet, a чип 0805 27 1% - 2 szövegben a 27 1 kombinációt jan. 27-nek fordította.
Mindkét értéknél értelmetlen az 1% pontosság, sőt a 3.09k érték is az. Ilyeneket mérőáramkörökben, műveleti erősítőknél szokás használni. Szerintem a szerzőnek ilyen volt kéznél. Szerény véleményem szerint mindenhol használhatóak a 5%-os ellenállások.
Sajnos a méreteket nem tudom megmondani, milyen lehetőségek vannak?
Ehhez nem tudok hozzászólni. Nem ismerem az induktivitások méreteit. Vagy a NYÁK rajza alapján kell kikeresni a megfelelőt, vagy a méretek alapján újrarajzolni a NYÁKot.
USB csatlakozó: nem hinném, hogy 90 fokkal elforgatott, kellene, ezen a képen látszik, hogy egy teljesen sima, egyenes csatalakozó a megfelelő:
http://tipok.org.ua/sites/default/files/2011-11-18%2021_10_05_small.jpgA 90 fokost sérülékenyebbnek tartom, de kinézetre esetleg érdekesebb/izgalmasabb...
Sikert! Szeretnék majd hallani a végeredményről.
-
#18098
Latency
senior tag
hobbymotoros
#18097
Latency
senior tag
válasz
hobbymotoros
#18097
üzenetére
Simsonnal még az időutazás sem lehetségtelen
-
#18097
hobbymotoros
csendes tag
PH-User
#10729
-
-
domi007
őstag
Köszi a gyors válaszokat, a lényeg amiért nekem pont erre van szükségem az kettős:
1. Van hozzá open-source driver (módosítani szeretném a drivert, mert speciális csomagokat küldenék ki a levegőbe)
2. RDS-képesAmi a kérdéseket illeti itt egy kép arról, amit a gyártó kérdezett:
[link]És itt az amit én válaszoltam nekik (nagy része a kapcsolási rajz alapján, de egy része nem, oda rakok most egy ?):
TAS1020APFBG4 -> ez helyes ?
SI4711-B30-GMR -> ez a tervező szerint működhet, de az eredeti tervek szerint SI4711-A20-GM/SI4711-A20-GMR
24LC64 I / SN a helyes
LD1117AS33TR a helyes
Az ellenállások jók ?
A januáros ellenállás helyesen: 0805 27 1% - 2db
0805 5,6 1%Sajnos a méreteket nem tudom megmondani, milyen lehetőségek vannak?
USB csatlakozó: nem hinném, hogy 90 fokkal elforgatott, kellene, ezen a képen látszik, hogy egy teljesen sima, egyenes csatalakozó a megfelelő:
http://tipok.org.ua/sites/default/files/2011-11-18%2021_10_05_small.jpgDOMy
-
Lompos48
nagyúr
-
-
domi007
őstag
Sziasztok,
Egy ilyen kütyü legyártatásával szenvedek már 3 hónapja, sajnos csak a linken látható infók és egy cirill betűs alkatrészlista áll a rendelkezésemre. Jelenleg egy NYÁK tervező-kivitelező-beültető cég árajánlatot próbál kalkulálni, de még mindig azt mondják, kevés a rendelkezésre álló információ.
Külön gond, hogy mivel ukrán az egész egy része az alkatrészeknek ukrán jelöléssel van megadva (ha egyáltalán létezik ilyen, ismerősöm mondta, hogy ezeknél az mF az pl. mikroFarád azaz uF-et jelent, pedig ha jól tudom SI szerint az mili-t jelentene, ebből persze nem tudom mennyi igaz).
Segítséget szeretnék kérni, kinek milyen ötlete/módja lenne a fenti két linkből a kész termék előállításához?Vigyázat: a Google Translate az alkatrészek egy részét eltorzítja (pl. 27 1%-ból csinál January 27%-ot), ezért érdemesebb amennyire lehet eredetiben olvasni.
Köszönöm szépen előre is,
DOMy -
cashback
őstag
Üdv ismételten...
Felteszem itt is a kérdést, hátha itt jobban konyít valaki hozzá...
Van egy ECS H61H2-M2 -es lapom.
A kis könyvében és a bios-ban is szerepel a "dual color led" lehetőség... éppen van is kéznél ilyen ledem (3pin). Viszont az alaplapon csak 2tűs csatlakozási lehetőség van.
Idézem a könyvben leírtakat:
Connecting pins 2 and 4 to a single or dual-color, front panel mounted LED provides power on/off, sleep, and message waiting indication."F_Panel:
1 HD_LED_P +
3 HD_LED_N -
5 RST_SW_N -
7 RST_SW_P +
9 RSVD Reserved
2 FP_PWR/SLP MSG LED* +
4 FP_PWR/SLP MSG LED* -
6 PWR_SW_N +
8 PWR_SW_P -
10 No pin*MSG LED (dual color or single color)
Nem teljesen értem hogy akkor hogy is dual a dual...
-
#18089
csabyka666
veterán
Lompos48
#18088
-
#18088
Lompos48
nagyúr
csabyka666
#18080
Lompos48
nagyúr
válasz
csabyka666
#18080
üzenetére
Közelebbit nem tudok mondani, de tudtommal a PSpice az, amivel ilyen szimulálások/számítások lehetségesek.
-
#18087
Lompos48
nagyúr
DonThomasino
#18079
Lompos48
nagyúr
válasz
DonThomasino
#18079
üzenetére
Nem valószínű. Ha a kijelző bármit jelez, akkor valami feszültség van. Az LCD vezérléséhez kell egy minimális feszültség. Bár a próba nem árthat.
-
nope00
tag
Üdv, egy olyan problémám lenne h adott egy DV kamera akkumulátora 7.4 V 800mah és a DC pedig 7v 0.5 A, elveszett a töltő, kérdésem ha veszek egy univerzális adaptert ami állítható 7.5 V-ra akkor úgy tölthető-e mint egy autó akkumulátor hogy a negatívot a negatívra pozitívat a pozitívra kötöm. Ha ez működik akkor 1Amperes vagy 0.5 Amperes adapter kellene-e?
-
#18080
csabyka666
veterán
Lompos48
#18078
-
#18078
Lompos48
nagyúr
csabyka666
#18077
Lompos48
nagyúr
válasz
csabyka666
#18077
üzenetére
Nem valószínű. A 210 oldalas dokumentációjában egyszer sem fordul elő a quadrupole kifejezés.
-
#18077
csabyka666
veterán
Üdv!
Azt szeretném megtudni, hogy a TINA képes-e négypólusparamétereket számoltatni, és ha igen, akkor hogyan?
Leírnátok pár mondatban a mikéntjét?Köszi a választ előre is!
-
#18076
Lompos48
nagyúr
DonThomasino
#18074
Lompos48
nagyúr
válasz
DonThomasino
#18074
üzenetére
Murphy szerint: "amit ember rakott össze, az egyszer szétesik". Ez az eset egyszerűbb. Könnyen vagy nehezen, de minden szétszedhető (lehet össze van pattintva, akkor nehezebb).
A szekrényben üldögélés alatt is történhet vele valami, főleg hosszabb idő alatt, mint előttem is írta 14adam.
Nem muszáj megjavítani, ha így is működik, bár gondolom hasznos lehet/lenne a kijelzett infó.
-
#18075
14adam
addikt
DonThomasino
#18074
14adam
addikt
válasz
DonThomasino
#18074
üzenetére
persze,mivel attól még el oxidálhatnak az érintkező felületek. Függ a páratartalomtól meg sok egyéb tényezőtől.
-
#18073
Lompos48
nagyúr
DonThomasino
#18072
Lompos48
nagyúr
válasz
DonThomasino
#18072
üzenetére
Próbáld meg kibontani és jól letisztítani azt a részt, ahol a kijelző az elektronikához kapcsolódik. Valami gumiszerű (fém)csíkozott pálcát - vagy minek nevezhető - bigyó lesz ott. Szesszel pucolható. Utána ismét rendesen rögzítsd. Nem árt a kijelző szélét is letörölni, ahol párologtatott fémsávok alkotják a konnektikát. A krixkraxok azt jelentik, hogy a kijelző működőképes, csak nem kapja helyesen az információkat.
-
#18072
DonThomasino
veterán
DonThomasino
veterán
Van egy ilyen vezeték nélküli hagyományos telefonom:
[link]
Évek óta vettem, azóta a szekrényben pihen.
Napokban előkerült töltöttem 20 órát ahogy elő van írva, működik szépen
viszont a kijelzője krix kax okat ír, olyan mint ha hibás lenne.
Lehet ezzel vmit kezdeni, vagy szokjam meg? -
Lompos48
nagyúr
válasz
CPT.Pirk
#18064
üzenetére
Normális körülmények között kell(ene) hozzá egy 10:1-es szonda (kérdés mennyit bír el a függ erősítő bemenete, mert ha nem akkor 100:1kell). De megoldható egy 9MΩ-os elenállással sorba a bemenettel. Általában pontos az a nominális 1MΩ-os bemenet. Aztán vigyázz hol tapogatod az osztót. Ha nagyobb osztás kell akkor pl. 20:1-hez 19MΩ kell. Ezeket pedig csak csöves cuccokból tudod a legkönnyebben kioperálni.
Egyébként azok a hosszú mérőműszerekhez használt 30kV-os vagy nagyobb mérőfejek is így vannak kivitelezve, persze vigyázva a védelemre. Figyelj arra is, hogy a mérőkábel mennyit bír el és mennyi jut rá osztás után. -
CPT.Pirk
Jómunkásember

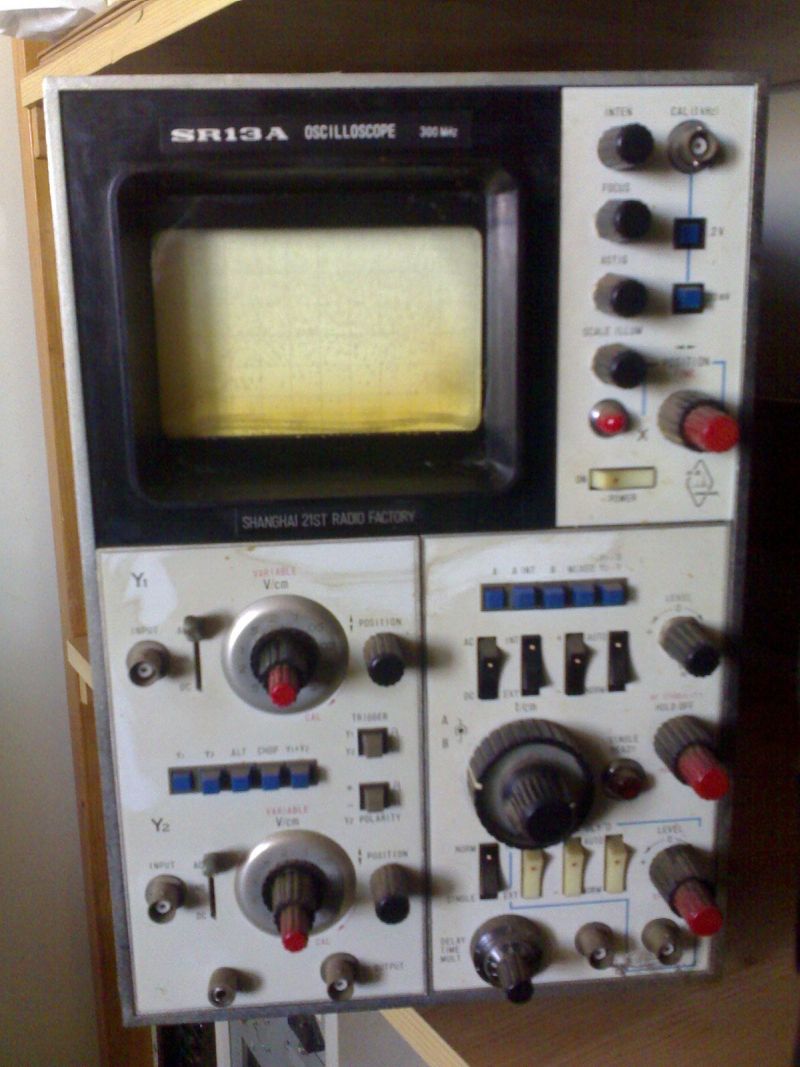

No végül csak megvettem a szkópot. BNC - RCA átalakítóval még méricskélni is tudok, per pillanat megteszi.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Am. 1Mohm a felirat szerint a bemeneti ellenállás, hogyan is kell számolni előtét ellenállást, ha azt szeretném, hogy maximum 300V-s feszültséget küldjek a bemenetre? Meg szeretném nézni a tápfesz hullámosságát az erősítőmben.
-
Lompos48
nagyúr
Ismert élmény/rémálom. Ha legalább a dokumentáció pontos, még kibírod idegekkel, ha nem... az téboly. Kicsiben 230 V váltóssal nem volt találkám. Azért még nem érzek akkora hiányt.
Egyébként imádom a reléket. Nem is fognak kihalni még hosszú ideig.

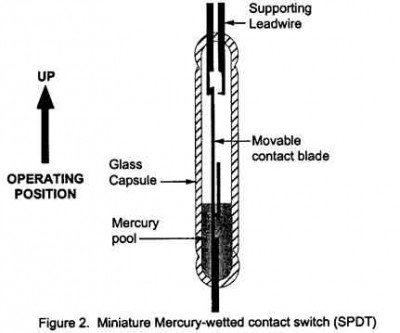

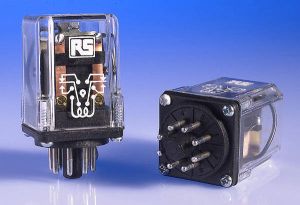

Kedvenceim a higannyal "nedvesítettek":
-
PHM
addikt
válasz
Lompos48
#18060
üzenetére
Én is csak onnét tudom, hogy ilyeneket szoktunk a PLC-s vezérlésekbe
beépíteni illesztő relének. Általában 24 V-os egyenfeszültségűt használunk,
de néha futásjelzésnek 230 V váltóst is.
De nem is oly rég még komplett vezérlő rendszerek is voltak csak relékből.
Képzelheted, milyen felemelő volt egy ilyen, kb 2 négyzetméteres relés
táblán (ami akkor már kis híján nagykorú volt) hibát keresni...
Szerencsére az ilyen konstrukciók már javarészt kikoptak az iparból.
Ettől függetlenül a relének, mint elválasztó eszköznek még nagyon is
van létjogosultsága ma is. -
#18059
PHM
addikt
szabi__memo
#18058
PHM
addikt
válasz
szabi__memo
#18058
üzenetére
Ok rendben.
Ha budapesti vagy és megelégszel a nagyobbik reléből
1-2 használt darabbal, azt akár tudok is neked adni.
11 csapos 3 morzés relék vannak ilyenből a raktár mélyén. -
#18057
PHM
addikt
szabi__memo
#18055
PHM
addikt
válasz
szabi__memo
#18055
üzenetére
A kisebbik relé is létezik 230 VAC behúzó tekerccsel.
1 és 2 morzés, illetve 4 morzés (az dupla széles) változattal volt dolgom eddig.
Sőt, félmagas kivitelben is találkoztam vele.
Ha gondolod, holnap utána járok, hol lehet emberi áron beszerezni őket.
(Ha jól emlékszem, a 04 KV-nál is kaphatók. IX. Illatos út-Táblás utca sarok.) -
#18054
Lompos48
nagyúr
szabi__memo
#18050
Lompos48
nagyúr
válasz
szabi__memo
#18050
üzenetére

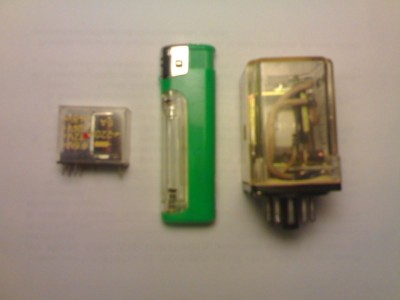

A nagy relé egyedül megoldaná a problémádat. Sokan gyártják: Omron, Schrack, Kuhnke, Siemens stb.
A kicsi csak félig, mert ebből nem nagyon találsz 230V~ tekerccsel rendelkezőt, sőt talán váltót sem egyáltalán. DC-ben meg talán 48V a maximum. Ezért, hogy használhasd a 230V~ ból meg kell "etetni" egy ellenállással a különbözetet, meg kell egyenirányítani és, hogy ne zümmögjön esetleg kicsit szűrni is.
Nem ismerem a piacotokat, de 2 annyira mindennapi relé, hogy a boltos képről is fel kell ismerje. Nyomtasd ki és vidd mintának magaddal.
-
#18051
Lompos48
nagyúr
szabi__memo
#18050
Lompos48
nagyúr
válasz
szabi__memo
#18050
üzenetére
Maximális hátránya, hogy kapcsoláskor "keceg", tehát valami kis hangot ad. Annál nagyobb az előnye a galvanikus elválasztás miatt: a vezérlő 230V~ teljesen szigetelt/független a vezérelt kontaktusoktól/áramkörtől. Próbálok mintát keresni. A leggyakoribb típus ilyen:
Építve tizenannyi alkatrész maximum, de itt is illik gondolkozni a galvanikus szeparálás megoldásán.
-
#18049
Lompos48
nagyúr
szabi__memo
#18048
Lompos48
nagyúr
válasz
szabi__memo
#18048
üzenetére
Elektromágneses relét kerülni akarod, vagy hajlandó vagy valami egyszerűt megépíteni?
-
#18047
Lompos48
nagyúr
szabi__memo
#18046
Lompos48
nagyúr
válasz
szabi__memo
#18046
üzenetére
230V váltó? 12VDC mekkora áram?
-
#18046
szabi__memo
nagyúr
szabi__memo
nagyúr
Sziasztok,
Tudtok nekem ajánlani valami relészerűséget amivel a hálózati 230V-al tudok kapcsolni 12VDC-t? Lehetőleg minél kisebb legyen. Én nem találtam ilyen szilárdtest relét, de lehet, hogy van.
Köszi -
klambi
addikt
-
-
Psytróger
tag
válasz
Psytróger
#17962
üzenetére
Korábban ecsetelt problémám orvoslására sikerült beszereznem a szóban forgó galvanikus földhurok leválasztót és a szükséges dupla apukás átalakítót. Lassan mennék fel a padlásra beszerelni a bejövő kábelhez a dolgot, azonban előtte lenne még kérdésem:
szükséges valamiféle biztonsági előkészületet tenni az antennakábel szétcsavarozása és a szűrő beszerelése előtt? Modem áramtalanítása, UPC-s beltéri egységek / TV-k kihúzása, bármi ilyesmi? Vagy csak simán csavarozzam be? -
Lompos48
nagyúr
válasz
CPT.Pirk
#18038
üzenetére
Nem. Bizony tudja a 300MHz-t. Anno kipróbáltuk az ugyanolyan vivőfrekvenciájú rádiótelefonokkal. Kis szinteken voltak szinkronizálási problémái mindössze. Elég "becsületes" Tektronix-koppintás (talán a Tek7600 szériát célozták meg). Igaz a képcsöve nem nagyon közelít a mintához.
-
Lompos48
nagyúr
válasz
klambi
#18035
üzenetére
az a kondinál valami szigetelő ragasztó
Azért a fotón kicsit másnak tűnik.
A 820 ohm azt hiszem OK. Diódatípust sajnos nem nagyon lehet megsaccolni, csak ha rájönnénk mi az áramköri szerepük.
Érdemes volna alaposan megzézegetni a forr. oldalt is. Ilyen hevüléseknél, a forraszok megolvadhatnak, oxidálódnak stb. Most ennék okosabbat rajz nélkül nem tudok írni. -
klambi
addikt
válasz
Lompos48
#18034
üzenetére
az a kondinál valami szigetelő ragasztó, mert ugye eléggé egymáson vannak, az ellenállásoknál a pörkölődés és a diódáknál, igaz rossz a kép, de gondolom ott lehet valami, csak az a fura, hogy nem látok az alkatrészeken sérülést...
meg nem tudom milyen 2 dióda az ott pontosan mert az ellenállás ha jól emlékszem a szinkódokra akkor 820 ohm -
Lompos48
nagyúr
válasz
klambi
#18033
üzenetére
Ha a jobb alsó sarok az, amire utalsz, akkor ott úgy néz ki, hogy kifolyt az egyik kondenzátor leve, rövidzárt okozott, ott folyt az áram és pörkölődött a NYÁK. Már amennyire kivehető.
A két elkó között gondolom ugyanolyan kerámiakondenzátor lehet(ett), mint a jobbszélen. Középen is a 2 ellenállás túlhevülve megpörkölte a lapot.Kerámiakondikat, elkókat vserélném, ha az NYÁK még egyáltalán megtisztítható a szenesedéstől.
-
klambi
addikt
szevasztok!
lenne 1 genius 5.1 es házimozim amiben 1x csak nem szólt a front jobb és bal oldali hangszóróm, ránéztem a nyáklapra és ezt láttam, viszont nem látok az alkatrészeken sérülést, csak ezt a kis megfeketedett részt, valakinek ötlet hogy az ellenállás az vagy a dióda...?
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18030
üzenetére
Ha működőképes, akkor biztos. És nagyon fontos a jó "szonda", elméletben joonak kell/illik lennie, mint a szkóp bemenete.
Azért mertem beleszólni, mert pár hete kaptam egy 2 sugaras, dupla időalapos, 300MHz-es, öreg (12-15 éves), de alig használt szkópot, aminek ugyancsak nincs mérőfeje. Tehát rá vagyok indulva. -
Lompos48
nagyúr
válasz
agoka07
#18022
üzenetére
Ha sikerül akkor:
- az 1-eseket és 3-asokat összekötöd, egyiket a +5 másikat a +12V-ra,
- a 2-eseket egyenként a ventillátorok pozitív szárára kötöd,
- a ventillátorok mínuszát összekötöd majd együtt a közös táp-mínuszra.
A kapcsolók egyenként fogják váltani 5 és 12V között a ventik táplálását.
-
Lompos48
nagyúr
válasz
agoka07
#18017
üzenetére

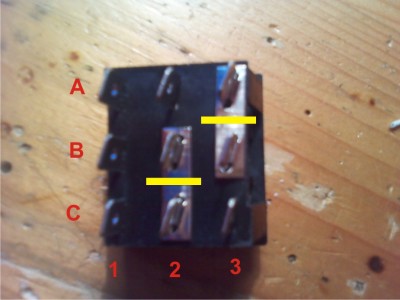

Akkor házifeladat holnapra:
A szekció, kapcsoló 1 felé billentve: A1-A2 zárlat, A2-A3 szakadás,
A szekció, kapcsoló 3 felé billentve: A1-A2 szakadás, A2-A3 zárlat.
Ugyanezeket megismételed a B és C szekciókra is.
Ha igaz, akkor a sárga "aranymetszések" elvégzése után 3 független kapcsolód van.
Ezek után majd csinálunk egy kapcsolási rajzot is.
-
-
yohnsee
tag
válasz
Lompos48
#18010
üzenetére
Helló!
Sikerült haladjak ezzel az átkozott végfokkal.
Kiszedtem mindent a panelből, az utolsó átkötésig, és minden alkatrész helyett újat tettem be. Most tesztüzemre 1 pár végtranyóval indítottam el, és működik. Amint tudok, továbblépek, de a tulaj eredeti Sanken tranzisztorokkal kérte a javítást, ezért ezt is rendelnem kell. Írok még, amint lesz fejlemény. -
lapa
veterán
üdv. vettem 10cm polisztirol vágásához "hot wire" ellenállás huzalokat, 27-34 méretig (bármit is jelentsen ez).
a kérdésem annyi hogyan hajtsam meg őket, nagyjából milyen teljesítmény lesz szükséges 13-15 centi huzalhoz. van 12v meg 20v tápom 10-300w-ig.
emlékszem nagyon régen ismerős piko trafóról hajtott ilyet, de ő csak centis darabokat vágott, gondolom sokkal kisebb keresztmetszettel.
köszi a tippeket.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#18004
üzenetére
nálunk ez(ek) középsuliban is és Villmérnökin is előkerült a tanórákon.
Így utólag belegondolva nem vagyok meggyőződve, hogy nekem itt vagy amott ezt tanították volna. Gyerekként már érdekelt az elektronika, szakkörön tanultam meg (valószínű), így fel sem tűnt, hogy nem akarnak (vagy akarnak) megtanítani valamire, amit már tudok.
Jó felvetés!
-
CPT.Pirk
Jómunkásember
válasz
agoka07
#18000
üzenetére
Tehát azt szeretnéd, hogy 0, 5 és 12V között lehessen változtatni a feszültséget? Ha igen, akkor 2 kapcsolót használj a 3-ból.
Szimbolikusan a kapcsoló lábai:
K1 alsó - K1 felső
K2 alsó - K2 felsőK1 alsó és K2 alsó legyen összekötve, a venti piros, +12V vezetéke menjen oda.
K1 felső -re menjen a táp +5V-je (piros vezeték a molexben), K2 felsőre a +12V (sárga vezeték a molexben). (Mindegy melyik oldalt választod alsó / felsőnek)
A módszer egy hátránya, hogy oda kell figyelned, hogy ne kapcsold be egyszerre a két ágat, mert lehet, hogy a táp rövidzár védelme bekapcsol, és lelövi a gépet.
GND fekete vezetékeket meg csak kösd össze egymással, azt nem kell kapcsolóra tenni.Ha finomabb vezérlést szeretnél, esetleg automata, önálló hőmérsékletfüggő működést 0-12V tartományban, az szintén könnyedén megoldható, összesen kb. 1000Ft költségből.
Lompos48: nálunk ez(ek) középsuliban is és Villmérnökin is előkerült a tanórákon.
Átlopakodik/somfordál.
)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Ott van a 2 Zener (D4, D5), ellenállás R11, kondi C44 a 18. oldalon. Tehát a Zenerek 12V-osok. Attól függetlenül, hogy nem valószínű, hogy azok lennének a ludasok.
meg nem tudom milyen 2 dióda az ott pontosan mert az ellenállás ha jól emlékszem a szinkódokra akkor 820 ohm
Új hozzászólás Aktív témák
Hirdetés
ekkold
- BESZÁMÍTÁS! MSI B450M R5 5500 16GB DDR4 512GB SSD GTX 1080Ti 11GB Rampage SHIVA Chieftec 700W
- Telefon felvásárlás!! Samsung Galaxy S25, Samsung Galaxy S25 Plus, Samsung Galaxy S25 Ultra
- Gamer szék noblechairs LEGEND TX Szövet Antracit
- HP Laptop 15-fc0026nh (AY7E1EA)
- Samsung Odyssey G6 S27BG650EU - 27" QHD 2K 240Hz Ivelt - Gaming monitor - 1,5 év Gyári garancia
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
