Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
darvinya
titán
válasz
HoTaZo
#61991
üzenetére
Direktbe szerintem működik a vinyó, de ez a Hub elektronikája sokat fogyaszt s emiatt nem működik rajta keresztül.
Pont ma jött meg 5V/3A táp box-hoz, hogy hosszabbítón is elbírja USB 2.5 HDD-t.
(#62000) pjen
Amiko 12V-os, de nekem is megy.
Android box-on voltak gondok, ami 5V-os tápja, ami elvileg 2A-es (szerintem csak felirat, mert valódi 2A-es töltőnél jobban bírta az USB HDD). -
#61994
darvinya
titán
tordaitibi
#61993
darvinya
titán
válasz
tordaitibi
#61993
üzenetére
Mindegyik diódát kell cserélni ugyanolyan típusra ami benne volt.
-
#61993
tordaitibi
veterán
Autó generátorban valaki profi...?
Eddig (30 év ilyen munka és fusi után) azt hittem én profi vagyok, de lejjebb kell adnom...Tünet, fordulatszám növeléssel egyre jobban világító töltésvisszajelző lámpa, ennek ellenére ha nagy fogyasztók nem üzemeltek, simán megvolt a 14V, azaz volt töltés.
Mondom csípőből, egyik pozitív dióda szakadása, generátor leszed-szétszed. valóban az egyik főáramköri +dióda megtért pihenni. Fiókból egy újat előkotor, rossz kiprésel, jó beprésel satuba, generátor összerak.
És ettől a pillanattól kezdve NINCS töltés, a visszajelző folyamatosan világít, töltés nulla.
Generátor leszed, darabokra szed, mindent kimértem, a feszülltségszabályzót is, az tökéletes, minden dióda jó, forgórész jó, állórészt nem tudom pontosan mérni mert vastag drót kevés menet, de szakadás nincs, testzárlat nincs, a 3 fázis között fáziszárlat nincs.
De töltés sincs....
Ha kívülről óvatosan gerjesztem a generátort, megfogja a motort, vagy 100-200-at esik a fordulatszám, azaz megvan a teljesítmény , csak valahol a generátoron belül elfolyik az áram, és de mivel mérve minden jó,semmi nem mutat zárlatot, hova...? -
HoTaZo
addikt
Sziasztok!
Nem akarok hülyeséget csinálni, így inkább kérdezek.
Az addig már számomra is egyértelmű, hogy külső vinyót nem fog tudni meghajtani a tv usb csatlakozója.
Most vettem egy ilyen HUB-ot, amin van 3,5mm-es 5V-os csatlakozás. Ha ebbe csatlakoztatom a vinyót úgy, hogy kapja a +5V-ot s onnan usb-n a tv-be, az már működhet, vagy hibás az elgondolásom, mert a +5V problémás az usb-n a tv-nek?
Ha működőképes a dolog, akkor usb-jack kábel, mezei töltőbe vagy direkt adapter (2A) ajánlott? -
Kernel
nagyúr
Impulzusok formájában ráküldheti, de inkább a 9 V-ból stabilizált, alacsonyabb feszültséget.
Az Aneng multiméter két ceruzaelemmel megy (ami akkunál csak 2,4 V mínusz a merülés), ez viszont felfelé konvertál a diódavizsgálathoz (3,2 V-ra), ezért tud vele világítani a fehér LED. Kapacitásmérésnél oszcilloszkóppal lehetne megnézni, de annyira nem mentem bele.
Inkább a régi alaplapból kivett kondit 6 V formázófeszültségre tettem, de hamar melegedni kezdett 200 mA áramfelvétel mellett, mire kapcsoltam, hogy kisebb áramkorláttal, illetve feszültséggel kellett volna indítani.
Utána visszaraktam a multiméterre (ajánlatos közben kisütni), ami lassan csökkenő kapacitást kezdett mutatni, 2400 --> 1800 µF, tovább nem vártam rá.
Elképzelhető, hogy formázni kellene hosszabb ideig, csak kíméletesebben. 5 V-ról például nem vett fel annyi áramot.
-
Kernel
nagyúr
6,3 V-os kondiknál valamiért rosszul mér, talán az átvezetés miatt.
Van itt rossz alaplap, 1000 --> 2400 μ, 4700 --> 5700 μ.
Vloss = 3,9 % (ami a nagyobb átvezetésre utal).
Ugyanez 1000 μ / 25 V --> 1,3 % és jól méri (950 μ).
Multiméterrel hasonlóan, tehát azt sem lehet mondani, hogy a teszter hibás.
-
mezis
félisten
Üdv.!
Van egy enyhén púpos, Sanyo 1500μF/6,3V-os elkóm, kiforrasztva. A más elkóknál egyébként a gyári adatokhoz közeli értéket mutató ESR mérőm 2900μF értéket mér.
Hibás felirat, eredetileg 3300μF volt ?
Létezne ilyen, hogy száradás közben megnő a kapacitása ?
(Az ESR érték, "kórnak" megfelelő, 1,2Ω.) -
Kernel
nagyúr
válasz
darvinya
#61980
üzenetére
Csak kicsit keverednek a fogalmak, a kompozitnál egybe van gyúrva minden, 1 szál vezetékbe. Világosságjel, színsegédvivő, H és V szinkronjelek. PAL vagy NTSC rendszerben, SD minőségben.
A hagyományos TV-sugárzás moduláló alapjelét is ez adta, vagy épp adja jelenleg is a kábeles analóg csatornáknál.
Ez 1 db sárga RCA szokott lenni, vagy a SCART-on belül is 1 szál vezeték, illetve másik irányba még egy.
A komponens viszont értelemszerűen komponensekből áll, lehetne akár öt is, mint a D-Sub monitoroknál (RGBHV). De a HD-komponenseket 3 vezetéken oldották meg:
Ennek is lehetne kétféle módja, bár főleg az első terjedt el:
YPbPr --> analóg
YCbCr --> digitális
-
darvinya
titán
válasz
Kernel
#61976
üzenetére
SCART HD komponens-hez készüléknek tudni kell ezt kezelnie is.
Pl: Samsung Videó-DVD kombón van DVD résznek SCART és kompozít kimenet, de csak kompozíton van HD.
Ez belülről is látszik, mivel kompozít körön van HD megjelenítő chip.A Samsung Tv-m 3×HDMI, kompozít, SCART, analóg monitor (most nem jut eszembe a neve), optikai bemenet van.
A SCART itt sem engedi HD-t. -
-
Kernel
nagyúr
válasz
tomcsi23
#61971
üzenetére
PDF:
Lépjen a „Képminőség” pontra a gombokkal, és válasszon a „Magas” vagy az „Általános” beállítások között, majd döntse el, hogy melyik képminőség felel meg Önnek leginkább.
Az a gond, hogy a UPC-boxoknál a magas az RGB-komponens (SD), általános a kompozit.
Analóg HD-komponensről nem esik szó.
-
tomcsi23
veterán
válasz
Kernel
#61970
üzenetére
Köszi, ezek alapján érdemes próbát tenni.
mp: adna plusz pízé hdmi-s boxot, de ezek már újabbak és kevesebb kényelmi szolgáltatással vannak (pl felvétel terén), mint korábban.
darvinya: kompozithoz elég egy kábel is, nem?
Amúgy nem 720i-re hajtok, nincs is benne a csomagban, fentiek alapján nem is lesz. Csupán a jelenlegi helyzeten javítanék - egy átalakítóval akár - ha megoldható. Egyébként így is jobb a kapott kép, mint a box kimenetétől vártam. -
Kernel
nagyúr
válasz
tomcsi23
#61967
üzenetére
"A kábel a jelet valószínűleg csak az RCA felől a Scart felé tudja továbbítani. Fordítva nem működött, ezért sajnos vissza kellett vigyem."
Hang 2-6, ami SCART bemeneti pont, ha kijelzőről (TV-ről) beszélünk) tehát nyilván a SCART felé megy a hang.
YUV vagy RGB-re az irány nem értelmezhető, mert az nem keresztkötésben megy, mint az L / R / CVBS.
A keresztbe kötött pontoknál másképp vannak a készülékek, pirossal egészítettem ki az ábrát:
A 16. ponton a jelforrás képes átállítani a TV-t kompozitról RGB-bemenetre, de ez nem feltétel a működéshez, ha a TV-t manuálisan is át tudjuk állítani.
UPC-boxnál a magas minőséget arra értik (laikusok tájékoztatására), hogy a SCART-RGB magasabb minőségű, mint a SCART-kompozit.
Amit én említettem (DVB-T box), ott az RGB helyett YUV beállítást kellett választani.
De ha kompozit-kimenet kell valakinek, akkor is YUV szükséges ennél a megoldásnál, mivel ezek egymás mellett elférnek, csak a 16. ponton ilyenkor átvált kompozitra a kapcsolófeszültség.
-
tomcsi23
veterán
Köszi, de ez a leírás alapján kompozit -> scart irány, és a hozzászólónak sem működött, gondolom a 16-os láb nincs bekötve, ami elvileg a jelet azonosítja.
molnarpeter, ezt megtaláltam, köszi. Ennyiért nem tűnik túl minőséginek, de lehet megpróbálom.
Kernel, szintén köszi. A tv-n van hdmi, de a boxon nincs. Amit linkeltem, pontosan az a típus és csatlakozós, a menüben is csak az első 4 sor van beállítási lehetőségként, nincs hdmi sor. Általános vagy magas rgb, azt ennyi.
-
Kernel
nagyúr
válasz
tomcsi23
#61963
üzenetére
ALi- processzoros DVB-T boxok tudnak olyat, hogy SCART-on a szokásos SD kompozit és SD RGB-komponens kimenet mellett analóg HD-komponenseket is ki tud tolni, pontosabban az RGB helyett megy ilyenkor.
Menüben a YUV beállítást kell választani.
Egyszer ki is próbáltam az érdekesség kedvéért, működött, de már csak ott lenne létjogosultsága, ahol az elavult TV-n nincs HDMI, míg HD-komponens (RCA) van. Ez pedig elég ritka igény, ha van egyáltalán. A próbához magam forrasztottam a kábelt.
Tehát mindegy lényegében, hogy SCART-RGB vagy YUV átalakítót használsz.
De ha a box nem tud ilyet, csak SD-kimenetet támogat, akkor nyilván nem fog menni.
-
tomcsi23
veterán
Skacok, SCART -> komponens átalakítót merre lehet kapni, nem nagyon találok.
Akár csak az átalakító, akár RCA-s kábelvéggel.
A cél az lenne, hogy ezt a set top boxot TV-vel összekötni, nem kompoziton keresztül. Feltéve, ha minőségi javulás lenne.BÚÉK!
-
fape
senior tag
Sziasztok!
Egy tevo tarantula 3d nyomtatom van és akadt egy elektronikai kérdésem. Ezt a topikot javasolták a 3D nyomtatás topikban.
Szóval az után érdeklődnék, hogy a TL-Smoothernek van-e bármi haszna A4988 vezérlőnél vagy csak a DRV8825-nél? Láttam még 4 diódás változatban is. Esetleg annak van?
Előre is köszönöm a segítséget.
-
-
CPT.Pirk
Jómunkásember
Van egy PLL-es kérdésem. Itt van a PCM5102A DAC adatlapja: [link]
Ez a dac I2S bemenetes, de ha nincs SCK forrás, akkor azt belső pll-el csinál magának, így az I2S-en a forrástól nem kell nagyfrekvenciás négyszögjelet elhozni, ami nagyban csökkenti az EMI problémákat a nyáknál.
Én ezt a módot használom, de az nem teljesen világos, hogy az SCK jöhet-e külső órajel forrásból ami mondjuk egy hő kompenzált jóféle oszcillátor, vagy ilyen esetben csak az I2S forrástól, ahol minden megfelelő fázisban van egymással?Röviden összefoglalva az a kérdés, hogy ha lehet neki külső oszcillátorról órajelet adni az SCK bemenetre, azzal jobban járok-e, mintha a belső pll-re bíznám ennek előállítását. No meg még az, hogy ennek az egésznek van-e érdemi jelentősége.
-
Kernel
nagyúr
válasz
vizimento
#61954
üzenetére
A konnektorban eleve változik az áram iránya (AC), azt jobban már nem tudod megforgatni.
A segédfázis-kondenzátort kell átkötni fázis vagy nullára.
Ahol nincs kondenzátor, a vasmagba iktatott réz rövidzár késlelteti az erővonalakat a forgómező létrehozásához, a vasmag egyik felében. Ezt legfeljebb szereléssel, a vasmag megfordításával lehetne, ha olyan kiképzésű, hogy szimmetrikus az állórész, illetve bontható egyáltalán.
-
#61953
tordaitibi
veterán
fero02
#61949
válasz
fero02
#61949
üzenetére
Mivel sima 50Hz, vagyis 100 pontosabban, itt a kondi gyártója szinte teljesen mindegy.
Ahogy olvasgatom szép értéket akarsz összepakolni, ha a hálózati transzformátor még ráadásul toroid,
kéne valami lágyindító mert a 10 amperos kisautomatát le fogja csapkodni bekapcsolásnál.
Graetz se árt valami brutálabb impulzustűrésű.Valamint a 20 volt fölötti üresjárási fesz. miatt nem ártana bekukkantani az erősítő dobozába és különösen a bemenő tápfeszültség környékén megnézni az elkók feszültségét. Nem lehetetlen hogy csak 16 voltosak.
-
Kernel
nagyúr
válasz
fero02
#61951
üzenetére
Foglalkoztam több mindennel, csak előbb a rádiószerviz (Gelka) futott ki a divatból (magnó, sztereó, lemezjátszó, Sokol stb.), utána TV-video szervizemből a videót lőttem ki, így maradt végül a TV. Amellett persze alkalmi kirándulások előfordulhatnak, más területekre is.
-
fero02
nagyúr
válasz
Kernel
#61948
üzenetére
Most van itthon 1000uF 25V 10 db, vagy 2200uF 25V 5 db, de mivel ezen fajták összértéke kevés, így vennem kell újakat, akkor meg már veszek 35V-osokat.
Te úgy is sokat vásárolsz, így árakat, márkákat és méreteket illetően képben vagy. Szerinted milyeneket és mennyit vegyek? Jó lenne, ha nem foglalna el akkora területet, mint maga az erősítő.
Van itthon próba panelom, szerintem abba fogom beültetni és panelba forrasztható sorkapoccsal fogom a bekötést megoldani az esetleges bonthatóság végett. -
Kernel
nagyúr
válasz
Armahun
#61946
üzenetére
Lehet, hogy két teljesítményfokozat van, mindenesetre a legnagyobbra kellene kötni és figyelni a tekercs melegedését is.
(#61947) fero02
Mivel 15 V üresjárási feszültségről volt szó, 15*gyök2 = 21 V, ebből a diódákon esik, de 25 V-ba még belefér.
Gyári készülékekben az elkókat ennél jobban túlméretezik általában, vagyis 35 V is előfordulhatna ilyen esetben. (Annak ellenére, hogy köztudottan szeretnek spórolni.)
-
Kernel
nagyúr
válasz
Armahun
#61943
üzenetére
Ha azért van három kivezetés, mert a 220 vagy 240 V-ot így oldották meg, akkor a nagyobb ellenállású kivezetésekre megy a nagyobb feszültség. Bár egyébként átfoghatná egyben is, a 220 V-os motorok sem mennek tönkre 230 V-tól. Viszont Angliában például 240 V van, plusz még a tűréshatár.
A barna kivezetésnél látszik a tekercsre épített hőkioldó (vagy csak úgy tűnik), valószínűleg az az egyik vége, de rá kell mérni.
-
Attix70
aktív tag
válasz
cool13
#61941
üzenetére
36V helyett inkább 42V jön ki belőle. Elég esélytelen a 12V kimenetet beállítani. +-20% az nem elérhetetlen, de a harmadánál már probléma lehet (Kitöltési tényezővel-PWM szabályoz és ha harmad akkora kimenő fesz kellene akkor nagyon kicsi lenne a kitöltési tényező amit a vezérlő elektronika lehet nem is tolerál). Amúgy kb.1.5A kimenettel bírhat, ha le is lehetne vinni a feszültséget akkor is kis teljesítményű töltőd lenne.
-
Sziasztok!
Kezembe akadt egy elektromos kerékpár töltő. Biztosíték kiforrasztás és egy cserélhető üveg biztosíték foglalat berakása után működik. 36V-os kimenete van. Ez 3db 12V-os akku töltésére van. Majdnem ugyan ez. Egyszerűen átalakítható véleményetek szerint csak 12V-os töltővé?
-
Kernel
nagyúr
12 V-os gépet mértem, ami 10 A fölé is ránt, de nem mondom, hogy pontosan sikerült, mert bár igyekeztem rövid úton beiktatni az ampermérőt, így is lehetett némi áramcsökkentő hatása.
Kisebbet nem mértem, de hasonló nagyságrend lehet. Elvileg épp az a lényege, hogy a lehetséges áram nagyjából adott, illetve behatárolt, ezért ha növelni akarjuk a teljesítményt, feszültségből kell több. Ezért is vannak különféle feszültségű gépek, ami gyakorlatilag a teljesítményt tükrözi. Amellett a tárolt Wh energiamennyiség is nagyobbra jön ki természetesen.
-
Kernel
nagyúr
válasz
Czimby
#61937
üzenetére
Ha olyan sokáig forrasztod, hogy a mágnes sem bírja, az már akkunak sem tesz jót, de gyors forrasztással rá lehet kapatni, ahogy már volt róla szó régebben is. Nagy teljesítményű páka, folyasztószer, némi reszelés, ha kell.
Pl. pillanatpáka, felére rövidített heggyel, vagyis növelt teljesítménnyel.

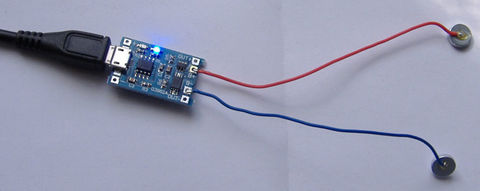

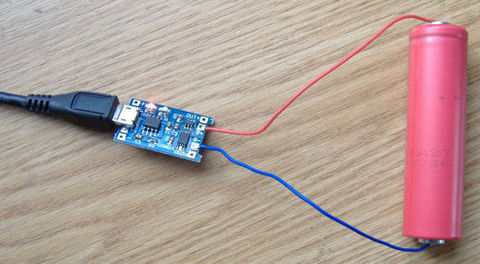

Mágnest is forrasztottam ilyen módon, de csak töltéshez. Ennél inkább az volt a gond, hogy a mágnesen van egy fényes, galvanizáltnak tűnő réteg, ami jól forrasztható, de ha rosszul húzom meg, a vezeték le is tépheti ezt a réteget.
A fényes réteg alatti mágnes viszont egyáltalán nem forrasztható már utána.
-
Czimby
addikt
válasz
Kernel
#61936
üzenetére
Köszi a választ, akkor úgy lesz ahogy sejtettem védelem nélkül bekötva.
Viszont sajnos az akkuk forrfül mentesítve lettek(ami most jól jönne) miként tudnám őket bekötni az áramkörbe?
HA jól tudom forrasztani nem szabad a hő miatt
Ponthegesztőm nincs
Neo mágnesre próbáltam forrasztani a vezetéket, de elvesztette mágnesességét mint ahogy sejtettem is előre. -
Kernel
nagyúr
válasz
Czimby
#61935
üzenetére
DW01A védelmi IC és FS8205A dual FET, utóbbi még ha bírna is 5 A-t, de ennyi hűtéssel 1 A talán. Egyébként nagyjából ennyire van méretezve a modul. 1 A töltés (1C), 1 A kisütés.
Mivel túláram ellen is véd, ki lehetne próbálni, de elvileg nem érdemes erőltetni.
Töltés közben hasznos lehet a védelem, mert ha a disszipatív elven működő TP4056 IC-ben zárlatossá válna a belső FET, ráküldené az akkura a betápot.
Terheléssel kapcsolatban, ahogy nemrég is írtam:
https://prohardver.hu/tema/re_ebay-es_kutyuk_kis_penzert/hsz_107990-107990.html
Amikor érzed, hogy elfogy belőle a töltés, nem kell tovább kínozni, megoldható. Főleg a bontott laptopakku nem is olyan nagy érték, hogy annyira félteni kellene, de nekem nem is volt ebből gondom.
-
Czimby
addikt
Sziasztok!
Szeretnék 2 régi kisgépet nicd akkusról Li-Ion 18650-re alakítani.
Az egyik egy morzsaporszívó ami 3.6V-os, a másik egy bosch csavarozó ami 2.4V-os volt.TP4056-os extraolcsó 1A-es modulokra bíznám a töltést.(3db IC van rajta amiket nem tudok leolvasni nagyító hiányában)
(Az adaptereket is cserélem majd természetesen NOKIA töltőkre)A kérdésem az lenne, hogy a modulnak van IN, OUT és BAT csatlakozási pontja.
AZ OUT kimenetet kellene a kapcsoló(motor)-ra kötni, de nem tudom mekkora áramot képes leadni ez a kis panel?Mert az is lehet, hogy csak közvetlenül az akkura kötöm a kapcsolót és így a modulnak csak a töltés részét használom ki a védelmet nem, túlmerülés ellen.
Tehát a kérdésem tud-e elég áramot leadni a védelmen keresztül ez a kis panel? A porszívóba gondolom 5A is elég de a csavarozó lehet felvesz 10A fölött is.
-
Kernel
nagyúr
válasz
VIPowER
#61932
üzenetére
A fűtőszál átkapcsolásával is lehetséges több fokozat, bár én még az 1600 W-os hajszárítóban is láttam diódát, tehát az elvi lehetőség adott. Ugyanakkor van egy 1500 W-os hőlégfúvóm, ezen kívülről nem mérhető dióda.
Mindenesetre, ha a fűtőszálon nem találsz ilyen leágazást, házilagos barkácsolásra nem sok esélyt látok:
A motor egyenirányítóját nem rajzoltam be, az egyszerűség kedvéért. Külső tápról lehetne meghajtani, ha ér annyit valakinek.
-
#61931
tordaitibi
veterán
mezis
#61924
Ez egy mezei dvb-t vevő.
Bandi94,
nem csak a panelből törhet/mozoghat ki a forrasztás, találkoztam olyannal aminél a középső tüske tört el.
Laptoptöltő aljzatnál is volt szerencsém ilyen hibához, a forrasztás jó, a csatlakozóba meg mozog a középső rész.
A tanácsolt koax kábeldarab a legkönnyebben kivitelezhetó megoldás. -
Kernel
nagyúr
válasz
VIPowER
#61929
üzenetére
Fokozatváltás csak egy sorosan beiktatott diódával történik, ami a félhullámot levágja, ettől felére esik a teljesítmény.
Az osztáspontot meg lehet találni, értelemszerűen az osztó kisebbik ellenállású tagjára csatlakozik a motor. Az elégett rész barkácsolása már problémásabb lehet, hogy az megbízható is legyen.
-
Kernel
nagyúr
válasz
darvinya
#61926
üzenetére
Samsung is van sokféle, az újak közül legjobb, aminek oldalra áll a csatlakozója, ami egyébként is praktikus, falra szerelve. Ennél jó a hozzáférés, csak az igen apró méretek miatt kell észnél lenni.
Kiszakított csatlakozók vannak Samsungnál (is), ami tőből jön ki, hogy azon csodálkozik az ember, nem ment tönkre a galvánlyuk.
(#61927) VIPowER
A fűtőszál képezi az előtétet, pontosabban ellenállásosztót (leágazással). Ez általános megoldás a hajszárító stb. eszközöknél is.
-
VIPowER
őstag
Hoztak hozzám egy hőlégfúvót azzal, hogy nem forog a motor benne. Szétszedve ez fogadott : [link], [link], [link].
A motor működik, csak éppen a szál (fűtőszál) ami hozzá vezet el volt égve. Viszont ez nem 230V-os motor, 9V-ról már teker rendesen. A kérdés. Hogy lehetett ez bekötve. Sorba valahogy a fűtőszállal? -
Kernel
nagyúr
válasz
bandi94
#61921
üzenetére
Sajnos ez egy bosszantó dolog, mivel az aljzat kitörése, kábellel való kiszakítása nem ritka eset (takarítás stb. közben beleakadnak az emberek), ami még nem is lenne gond, hiszen a javítás bevételt képez (tehát ez legfeljebb nézőpont kérdése).
Sokkal kellemetlenebb, hogy míg a hagyományos TV-k álló tunereit kivenni is sokkal egyszerűbb volt, vagy ki sem kell építeni a javításhoz, ennek a konstrukciónak viszont nem lehet csak úgy hozzáférni a paneljához. Hőlégfúvóval sem kockázatmentes kiemelni a tunert az egyenlőtlen hőtágulás miatt.
De néha bejön az a trükk is, hogy a középérintkezőt pákával megmelegíteni, amitől lent beforrasztja magát.
(#61920) Samus
Hullámhossz kicsit más fogalom, az amplitúdónak kell csökkenni. Az oszcilloszkóp amplitúdómérésre alkalmas, így ha átviteli görbét nem is tudsz vele rajzolni, de azért ki tud segíteni, ilyen esetben is.
-
bandi94
tag
Sziasztok!
TV-hez értő kollégákat kérdezném. Van egy Samasung LE32B530P7W lapostévénk, kábeltévét nézünk rajta, digitális jelet kap. Nem mostani már szegény feje. Még régebben elkezdett olyat csinálni, hogy bekockásodott a kép néhány másodpercre, elsötétült, majd visszajött a normál jel. Addig hadonásztam körülötte, hogy rájöttem, hogy a koax mozgatására elő lehet idézni a problémát. Továbbmenve rájöttem, hogy a tav-n lévő csatlakozónak a középső érintkezője mozog a helyén. Még tovább menve szétszedtem a tévét, majd sajnálattal tapasztaltam, hogy a csatlakozó egy árnyékolt modulban van (lásd kép). Ahogy mozgattam kívül az érintkezőt, úgy tűnt, hogy a láb, ami a modul nyákjába van forrasztva nem mozog együtt az érintkezővel. A tápban minden jónak tűnik, nincs egyetlen púpos kondi sem, a port is kitakarítottam.
Aki látott már ilyet, attól kérdezem, hogy mit lehet ezzel kezdeni? Én azt nézegettem, hogy ha az árnyékolás ki lenne forrasztva, majd a modul fel lenne hajtva, hozzá lehetne férni az aljához.De ha nem a forrasztás engedte el...
-
Samus
addikt
válasz
Kernel
#61919
üzenetére
Magán az eszközön nincs jelölve a behelyezés, ezen csodálkozom is, holnap megméregetem, és jelentkezem.
Még egy kérdés. Ugye ez a cucc a frekvenciát választja szét egy ponton, még az előerősített jelben (2V körül), a vágási frekvenciát egy egyszerű digitális oszcilloszkóppal ki tudom mérni? Akár egy ilyen egyszerűbb példánnyal?
Soha nem használtam ilyet, de gondolom ha forrásnak beállítok például 100Hz jelet a fejen, a crossover 90nél keresztez, akkor a sub kimeneten azt kell látnom, hogy 90Hznél meredeken zuhanni kezd a hullámhossz. Tudom, sokat kérdezek, bocsi.
-
Kernel
nagyúr
Ki kell mérni multiméterrel a meglévőt, például a ponthoz képest, meg egymáshoz képest is. Mert így csak tipp, hogy esetleg a pont jelzi a csomópontot?
Hogy működnek ezek az ellenállások? Kiváltható-e potméterrel?
Ellenállással váltható ki. Megfelelő lábvastagságú ellenállásokat valószínűleg be lehet dugni a foglalatba.
-
Lompos48
nagyúr
...ahogy látom, lineárisan változnak a használandó értékek a kívánt frekvencia függvényében.
Én nem nagyon látom a linearitást. Annál inkább, hogy az ellenállásértékek a standard 20%-os értékekből vannak válogatva.
...bajban vagyok, mert hat lábú elég ritkának tűnik ezekből. ...
Ez legyen a legkisebb gond. Megépíthető kísérleti lapocskára.
-
Samus
addikt
Szert tettem egy aktív crossoverre, amiben a keresztezési frekvenciát háló(létra) ellenállással lehet változtatni. Különböző modulokkal, ami persze nem járt a cucchoz gyárilag (csak egy pár), opcionális, csak a gyártó már nem létezik.
Hogy működnek ezek az ellenállások? Kiváltható-e potméterrel?
Azt már leszűrtem, hogy bajban vagyok, mert hat lábú elég ritkának tűnik ezekből. Linkeltem a bejegyzésem, abban akad fénykép a cuccról, a "modulokról" is, illetve a kézikönyv idevágó részét is lefényképeztem, ahogy látom, lineárisan változnak a használandó értékek a kívánt frekvencia függvényében.
-
xxxjjjkkk
senior tag
Sikerült egy igen amatőr, darvin-díjas hibába belefutni, valahonnan van egy hosszabítónk(nem az én művem) szigszalagozva a dugalj elött, gondolom a szakembernek nem volt szerelhető dugalja. Ugy voltam vele, hogy a tv xbox rajta van, kit érdekel, nem hegesztek róla.
Este hallottam valami pattogást, ès elment a kèp a tv-n, mivel panelba lakom, annyira nem szokatlan, de mintha a szobából jött volna, de nem találtam semmit. Mindegy, szóltam a upc nek.
Este egy kurva nagy durranásra keltem, biztosíték lement.
Délután az akváriumba cseréltem vizet, és rosszul lett a szűrő összerakva, csöpögött a víz, egészen a szigszalagozott hosszabítóig. Na az volt a durranás. Az ok. Kb fèl vödör víz csöpögött ki, a koax is benne volt, de az szigeteltnek tünik.
Miért nem ment a tv? Mediacard van egyébként benne.
Most már mindent átnéztem, és fogalmam sincs. -
mezis
félisten
válasz
vizimento
#61911
üzenetére
Először is: A mikrohullámot (2,5GHz) előállító magnetron 2500 - 3000V közötti feszültséggel működik !
Ebből maradhat kondenzátorban bőven. Mielőtt a közelébe kerülnél, "ártalmatlanítsd".A mikrohullámot előállító magnetron áramköre viszonylag egyszerű. Egyetlen diódával szokták egyenirányítani a trafóról jövő váltó feszültséget, itt található az a veszedelmes kondenzátor is.
Ugyanebben az áramkörben van egy 750 - 800mA-es, nagyfeszültségű biztosíték. Általában védő tokban.
Ennek ellenőrzésével kell kezdeni a hibakeresést. (Áthúzási veszély miatt teljesen tiszta, ujjlenyomat mentes állapotban szabad használni.)
Ez kiéghet csak úgy véletlenül is, vagy ha az elektromechanikus teljesítmény szabályozó kontaktusai össze hegedtek.
A nagyfeszültségű dióda ellenőrzéséhez legalább 12V (és megfelelő áramkorlátozó ellenállás) szükséges.Ha ezek rendben voltak, akkor a magnetron fűtő ellenállását kell ellenőrizned. (A katód fűtése néhány V, sok Amper.)
Mielőtt ismét bekapcsolnád, sütőtérben pedig tisztítsd ki a mikrohullám beömlő nyílását zsírtól, egyéb lerakódástól. És energia elnyelőnek legalább 1 pohár vizet, mert "töltet" nélkül is meghibásodhat !
(Én is olcsóbbnak találtam ebay-ről rendelni a biztosítékot, mert kicsit drágábban de legalább nem egyetlen darabot kaptam, hanem egy marékkal. És ki sem kellett mozdulni érte.)
A teljesítmény szabályozást úgy a legegyszerűbb ellenőrizni, hogy a nagy trafóra menő vezetékeket lehúzod és pl egy asztali lámpát kapcsolgatsz a mikro vezérlő áramkörével.
-
vizimento
senior tag
válasz
kisninja
#61912
üzenetére
Valóban az van kimenve...
Valami tipp honnan lehet olcsón beszerezni?
(Találtam 250Ft-tól (de 1300Ft szállítási díj) - többezerig)Illetve ha 650mA-es van (volt) benne, és 750mA-est sikerül bontanom egy másik mikróból, az még használható, vagy túl nagy difi?
Hogy mitől ment ki az jó kérdés, de mostanában volt pár nem tervezett áramszünet a házban, gondolom az se tehetett jót neki...
-
vizimento
senior tag
Mikró szerelésben van valakinek tapasztalata?
Ránézésre minden működik, megy belül az üvegtál körbe, világít a lámpa, a digitális kijelző visszaszámolja az időt, beállítható a teljesítmény, stb: csak épp egyáltalán nem is langyosodik a betett étel. Annyi idő alatt se, amennyi alatt máskor már tűz forró volt.Minimális elektronikai ismerettel lehet/érdemes ezzel valamit kezdeni? Vagy kár a belefektetett pénz/idő, inkább kuka?
Amúgy jól sejtem, hogy maga a fűtő rész ment tönkre (magnetron?)? És az nem szétszedhető, csak egyben cserélhető!?
A mikrót annyira már szétszedtem, hogy megnézzem: lecsúszott sarut, égett kábelt/alkatrészt nem látok.
-
#61909
Attix70
aktív tag
Titmouse09
#61907
Attix70
aktív tag
válasz
Titmouse09
#61907
üzenetére
-
-
#61908
Kernel
nagyúr
Titmouse09
#61907
Kernel
nagyúr
válasz
Titmouse09
#61907
üzenetére
Nyitott, illetve nyitható akkunál lehet pótolni, de a buborékolás mechanikusan is amortizálhatja, porlasztja a lemezek anyagát.
Ha a levált anyag leülepszik a cella aljába, ott átvezetést, zárlatot okoz. Ez idővel egyébként is megtörténik egy hagyományos felépítésű akkunál, mondjuk 10 év alatt, átlagosan. A buborékoltatás viszont gyorsíthatja a folyamatot.
Tasakos védelem vagy egyéb fejlesztések pedig lassítják. A szulfátlanítás rövid impulzusokkal történik.
-
#61907
Titmouse09
aktív tag
Attix70
#61896
Titmouse09
aktív tag
válasz
Attix70
#61896
üzenetére
valamint (#61895) Kernel
Töltögettem az akkut az orosz töltővel, a kínai öltővel, mindenhogy, de nem hagyja magát sehogy sem. Töltés közben amúgy egy csöppet sem melegszik.
0.5A terheléssel 12 perc és pont. Se több se kevesebb. Szóval ebből tavasszal új akku lesz, szerintem nem éri meg venni hozzá semmilyen különleges műszert.Köszönöm a segítséget, sok hasznos infót tudtam meg!
Egyébként egy ennyire nyitott akku esetén miért gond a gázképződés? El is tud távozni a gáz, pótolni is lehet a vizet.
Még annyit: mikortól kezd balesetveszélyes lenni egy ilyen akku töltése? Olvastam, hogy van olyan töltő, ami 19V-on szulfátmentesít. Nem sok az? Esetleg csak az impulzusok "csúcsain" ad annyit, nem állandóan?
-
CPT.Pirk
Jómunkásember
válasz
bandi94
#61899
üzenetére
Hmm, valószínűleg abban is úgy vannak, amit linkeltem. Azt a projectet abortálom.
Viszont találtam egy tök jó cikket, ami alapján tudnék tervezni egy normális, telepes üzemre szánt csövekkel készülő fejhallgató erősítőt. http://www.pmillett.com/file_downloads/ax_hybrid.pdf Kapna az elejére egy CM6631A USB-s hangkártyát, arra menne I2S-en egy PCM5102A DAC, annak a kimenetére meg ez az erősítő.
Az első két komponens már bizonyított nálam, ez az erősítő meg a cikk alapján jól meg van csinálva és rendesen dokumentált is, a csövek hozzá meg 1000Ft körül vannak ami szintén barátságos, nem úgy mint a másik cuccomba az E88CC csövek.
-
#61905
Lompos48
nagyúr
Day 'n' Nite
#61902
Lompos48
nagyúr
válasz
Day 'n' Nite
#61902
üzenetére
Ráadásul azt sem sugallja/említi a rajz, hogy a tranzisztorra kötelező egy hűtőborda. Pl. 1V és 1A kimenetnél 20W-nát többet kell disszipálnia. Borda nélkül még az 1W is megizzasztja.
-
#61904
Kernel
nagyúr
Day 'n' Nite
#61902
Kernel
nagyúr
válasz
Day 'n' Nite
#61902
üzenetére
Negatívra csatlakozik a puffer, ez a rajz hibája, hogy nem jelöli egyértelműen. Például a negatívra is téve egy földjelet, ami ebben az esetben csak a közös viszonyítási pontot jelképezi.
Hogy azon túl védőföldes konstrukció készül vagy nem, az már egyéb, külső feltételek függvénye. Trafó biztonsági szigetelése, készülék érintésvédelme stb.
Szintén a rajz problémája, hogy a keresztezési pontokat nem jelöli a szokásos pontokkal, ehelyett az átmenő vonalat jelöli az átugró "hajlattal".
Elektronikai rajzokon általában nem így szokás. Ha nincs pont, az csak átmenő. Ha van pont, akkor találkozik.
Nem mintha nem találkoztam volna olyan készülékrajzzal, ahol se pont, se hajlat. Találja ki, mindenki magának. Rutinnal ki is lehet találni persze (és még az is jobb a semminél), de azért bosszantó.
-
-
#61902
Day 'n' Nite
tag
Day 'n' Nite
tag
Sziasztok!
Találtam egy elég egyszerű tápegységet, amit szeretnék elkészíteni. (Kapcsolási rajz) Egy kérdésem lenne , hogy a 2200uF-os elko negatív kivezetése mihez csatlakozik? Védőföldhöz?
Ha igen annak mi a szerepe/értelme így? Előre is köszönöm a segítséget! -
bandi94
tag
válasz
darvinya
#61900
üzenetére
Az általad emlegetett modellt nem ismerem, én olyat buheráltam szét, amit linkelt a kolléga. De a többiről sem kell sokat várni. Attól, hogy zajtalan, még nem lesz értelme a csőnek benne. Azt a kevés zajt a két műveti erősítőnek lehet köszönni, ami a fülest hajtja. A DAC sem nagy szám, mivel ennek nem az a lényege. Innentől fogva nincs neki túl nagy létjogosultsága, ha a hangminőséget nézzük.
Amúgy nem 720i-re hajtok, nincs is benne a csomagban, fentiek alapján nem is lesz. Csupán a jelenlegi helyzeten javítanék - egy átalakítóval akár - ha megoldható. Egyébként így is jobb a kapott kép, mint a box kimenetétől vártam.
Szolgáltató nem tud adni HDMI-s boxot?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold
- Fujitsu AKCIÓ ,vil.bill,15,6"FullHd IPS,8.gen.i5, 4G LTE,8-32GB/256-512,jó akku,szép
- ASUS ROG Strix G512LI I5 144Hz/10300H/1650TI/24 GB ram/512 M2 SSD
- 0 perces COOLER MASTER 650W MWE V2 minőségi tápegység! GAR/SZÁMLA (Te nevedre)! 12V: 54A! ÁRON ALUL!
- Szép Dell Latitude 7320 -60% "Kis Gamer" Üzleti Profi Ultrabook 13,3" i7-1185G7 32/512 FHD IRIS Xe
- Dell,14"FullHd IPS,core i5 6440H(fiz.4MAG!),8-16GB DDR4 RAM,Vil.bill,256-512GB SSD,Jó akku,szép
- LG 65C3 - 65" OLED evo - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox!
- Telefon felvásárlás!! iPhone 14/iPhone 14 Plus/iPhone 14 Pro/iPhone 14 Pro Max
- Felsőkategóriás merev csöves Gamer PC-Számítógép! I9 11900K / RTX 3090 24GB / 64GB DDR4 / 1TB SSD
- REFURBISHED és ÚJ - HP USB-C/A Universal Dock G2 docking station (5TW13AA) (DisplayLink)
- Eredeti Lenovo 300W töltők - ADL300SDC3A
Állásajánlatok
Cég: FOTC
Város: Budapest
