Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Sokimm
senior tag
Üdvözletem mindenkinek!
Kétségbeesetten írom soraim, mivel valószínűnek tartom, hogy valami irtó nagy bénaságom miatt van a probléma.Van egy 24V-os DC tápom, amiből (potival finoman szabályozható) 22VDC-vel hajtok egy kínai stepdown CC CV 5A-es konvertert. Ennek a kimenő ága 12V.
Erre rákötöm a próbapanelen a DRV8825 léptető driver-t, amin beállítom az áramfelvételhez szükséges értéket, illetve a többi lábat a megfelelő helyre kötöm. Ilyenkor szépen sípol, tartja a motor magát, van ereje, manuálisan (step pin 5V-hoz érintgetve) forog, nincs is gond.
Amikor átrakom a kínai cnc shield-be, akkor meg nincs ereje a motornak.
Ott a lábaknál ugye 3 fontos van: A notFAULT+, a notENABLE -, a notRESET és notSLEEP összekötve +-ra
Gyanakodtam, hogy a CC CV konverter a hibás (nem tudom, hogy amikor ConstansCurrent világít, akkor állandó fix áramerősséget tol a kimenetén? (mint egy dióda táp?), vagy csak felső értéket határoz meg, ami fölé nem megy?)
De elvetettem ezt a hibaforrás lehetőséget, mivel a motordriver nem is melegszik.
Merre keresnétek a hibát? (azért nem arduino-s topic-ba írtam, mert ez nem a programozós, lábkiosztós bibi, hanem valami elektronikai szerintem)
Főleg, hogy arduino-t nem is lát a kütyü.Minden útbaigazító tanácsot, tippet előre is köszönök!
ui: A motorok kipróbáltak, működnek próbapanelen, és ilyen a shiled amúgy:
Ehhez kapcsolódóan: Nem kell használni az alsó lábakat a működéshez ugye? Fent van a step/dir, meg az összes kapcsoló kivezetve. -
tornas
őstag
Sziasztok!
Adott egy Maxwell MX-25 304 típusú multiméter (általános és nem autós), ami tud kitöltési tényezőt mérni. Ez a mérés pontosan mit takar? Pl. egy PWM jel kitöltését tudom vele mérni vagy inkább gépkocsik motorjának mérésénél érdemes használni (vagy mindkettőre alkalmas)?
-
Jb001
tag
válasz
gyenesmartin
#61593
üzenetére
Koszi, mivel ha csutkara feltekerem a hangerot, hallom h szepen szol mindharom h.szoro, igy gondolom azoknak nincs baja. Erositot avagy hidat ha jol mondom honnan lehet szerezni?
-
Kernel
nagyúr
Jó találmány ez a 200 Ft-os vezetőfesték, tegnap nagy hasznát vettem:
https://www.aliexpress.com/item/-/32810209960.html
Egy rádiómagnó került hozzám, ami ma már ritkaság, de a gazdájának fontos volt, régi kazetták lejátszásához.
Kiderült, hogy hibás a tolópotméter, mert a csőszegecs és a szénpálya közötti vezetőrész nem vezet. Érdekes módon, csak mindkét bemeneti ágon változott MΩ-os ellenállássá, míg a GND-ág hibátlan.
Azt hittem, ennek ennyi, mert belevalót nem kapok. Esetleg fúrjak fel egy tekerős potmétert, hogy ne kelljen kidobni, az egyébként megkímélt készüléket?
Ekkor ugrott be, hogy távszabályzók gumipogácsának javítására rendeltem tesztcélból ilyen festéket. A gumin ugyan nem volt stabil (200 °C rásütést nem próbáltam még), de most hátha bejön.
A szűk helyre tűheggyel festettem fel, főleg az egyik ág volt kellemetlen, ami külön kanyart írt le a csőszegecsek között. Száradás után kezdett vezetni, tökéletes lett.
-
#61593
gyenesmartin
őstag
Jb001
#61592
gyenesmartin
őstag
-
Jb001
tag
Sziasztok!
Sajnos megadta magát SP-HF3000A hangfalaimból az erősítős darab, konkrétan még szól, csak huszadannyira mint a működő párja.
Megnéztem már másik kábellel, másik forrással, megcseréltem a bemeneteket mindkét esetben, a rossz fele ugyanúgy halk maradt.
Kérdés hogy ehhez műszerész kell vagy az alapvető elektronikai tudásommal (van műszerem, tudok forrasztani) elég lehetek hozzá hogy megjavítsam vagy nem csak egy kis forrasztás baja lehet? -
-
Kernel
nagyúr
Az is lehet, hogy 6 V-ost barkácsoltak be, bár az sok felesleges fűtéssel jár, de 12 V-oshoz sem árt egy kímélő ellenállás, ami növelheti az élettartamot vagy épp csökkenti az izzó túlzott fényerejét és melegedését.
LED-hez kétutas egyenirányítás és/vagy pufferkondi kell, hogy ne vibráljon, meg áramkorlátozó ellenállás.
-
mexel
veterán
válasz
Kernel
#61586
üzenetére
Köszönöm a választ, valószínű ez a rizsszem izzó lesz az, kb akkora is
Kipróbáltam egy leddel, de az valóban csak vibrált. De honnan szerzek gyorsban ilyen izzót azt még nem tudom. Van itthon mindenféle kütyü amit szétszedhetnék de szerintem mindben csak ledek vannak.Szerk:_ gyorsan rákerestem, az lesz az. Csak nem tudom miért van elé berakva valami ellenállásféle ami le is tört, majd holnap fotózom és mutatom.
-
Kernel
nagyúr

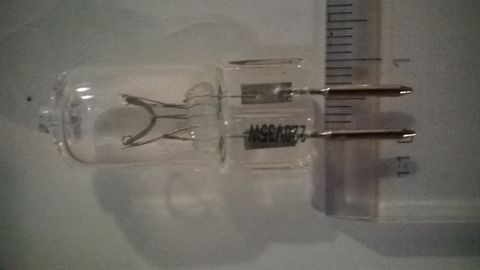

12V rizsszemizzót kell keresni, vagy LED-et is be lehet építeni, megfelelő egyenirányítás után. De nem biztos, hogy olyan jól fogja bevilágítani, mint az izzó.
Igaz, hogy a LED értelemszerűen maga is dióda, de visszirányban 5 V felett károsodhat, ráadásul szimplán AC-ra kötve (ellenállás akkor is kellene) csak az egyik félhullámra világítana, ami zavaró vibrálással jár.
-
mexel
veterán
Sziasztok, lehet hogynagy hülyeséget kérdezek, annyira nem értek ehhez. Adott egy rádióerősítő aminek az lcd kijelzője mögött egy kis izzó van, piros kis gumi búrában. Az egyész kb max fél centi hosszú. Kixciszt úgy tűnik mintha nem gyári megoldás lenne, és kiégett, szép fekete. Én teljesen azt hittem hogy 12V egyenáram, majd teszek oda valami ledet amiből van itthon bőven. De ahogy ráméregetek, csak a váltóáramra kapcsolt állapotban mutat 13V-ot a műszer. Ez lehetséges? Volt beforrasztva az izzó elé valami ellenállásféle is de nem tudom mi az, az az első érintésre letört, látszik hogy utólagos. Hány voltról és hogy szoktak ezek a világítások menni? Hol kapok ilyen kis izzót? Mindenféle vanitthon de ilyen nincs. Vagy valami efgyszerű autó izzót tegyek be és kész?
-
Alu
senior tag
Helló!
Nem tudom mennyire ide illő téma, de:
valakinek nincs véletlenül Dali Ikon 6 mk1 hangváltóról kapcsolási rajza?
Neten csak fotókat találtam a hangváltóról, melyek alapján már elkezdtem lerajzolni a kapcsolást, de sajnos nem látszik minden részlet, az alkatrészek értékei meg pláne. -
Teasüti
nagyúr
válasz
Sokimm
#61581
üzenetére
Én úgy vettem észre a kékfény szűrők már általánosan elfogadottak. F.lux nekem már évek óta fent van és a telefonom is gyárilag tudja már Nougat óta.
Amióta ez bejött a köztudatba, azóta változtatható színhőmérsékletű ledes izzókat is használok.
Ez előtt mindig azt hittem az éjszaka a hideg színeké, mint a kék. A hold fényéről is mindig hideg színekre asszociáltam, pedig állítólag a holdfény 4100K. Érdekes. -
Sokimm
senior tag
válasz
darvinya
#61578
üzenetére
Ha kéretlenül ajánlhatok egy programot a PC-re, akkor itt egy jópofa.
https://justgetflux.com/Sokan megkérdőjelezik az értelmét, nekem mégis tetszik benne 2 dolog: Timeline alapján belőhetem, mikortól sárguljon a monitorom, ezáltal tudom, hogy "x óra múlva fel kellene kelnem", mint valami passzív "ébresztőóra" (lefekvés értesítő) (amit ki is ír egy popup a monitor sarkán is néha).
Illetve az esti monitor előtt finomabbak a fények (nem sokkal sárgítom el a fényt, csak picit), de mivel sajnos nem lehet a fényerőt érdemlegesen csökkenteni a monitoron, így marad a szoftveres kókányság)
-
PHM
addikt
válasz
darvinya
#61576
üzenetére
Lehet, hogy nem a fény színétől, hanem a gagyi
meghajtóelőtét
100Hz-es villogásától fárad ki a szemed.
Azt ugyanis még képes követni a pupilla, a szem gyors kifáradásának árán.
A kompakt fénycsövek 40KHz környékén működnek, így ott ilyen nincs.
Próbálj ki egy normális, "villogásmentes" ledes lámpát.
(Azoknak sem egyenletes a fénye, csak jóval magasabb frekvencián működnek.) -
darvinya
titán
válasz
Kernel
#61569
üzenetére
Kösz, én sem akarom javítgatni, mikor nem érné meg a szenvedés.
Csak engem is érdekelt miért lett ilyen.
≈3évig nem volt gondja, pedig Spar Steck márkás, míg Tungsram 1 hónap után villódzik lekapcsolt foglalatban(ugyanabban) aztán sűrű szageregetéssel kimúlt.
LED sajnos nem jó, mert szerelő lámpámba nem ad rendes láthatóságot, azaz kékes fénytől hamar kifárad a szemem. -
#61575
tordaitibi
veterán
Darthforce92
#61573
válasz
Darthforce92
#61573
üzenetére
2-3 IBC tartaly masfel-ket meter magasan, csopogteto ontozes,
a tartalyokat feltoltod a szivattyut meg hazaviszed. -
#61574
pjen
félisten
Darthforce92
#61573
pjen
félisten
válasz
Darthforce92
#61573
üzenetére
Vegyél tigrist, vezess áramot a kerítésbe, locsolj kannával és mindig vidd haza.
-
#61573
Darthforce92
tag
Darthforce92
tag
Sziasztok! Van egy földem a lakhelyemtől kb 20 percnyi autózásra. Van pár energia fám és jövőre csinálok egy veteményest. Ástam ehhez egy nagy esővíz tárolót. Szerintetek ha bevezetném az áramot mi lenne a legegyszerűbb módja egy öntöző rendszernek? Szeretnék valami biztonsági elemet is nehogy egyből ellopják, bár lehet elég ha csak kiírok valamit ,mert jó környék még a kivágott fákat sem viszik el.
Előre is köszi az ötleteket!
-
Kernel
nagyúr
válasz
johniee
#61570
üzenetére
A GND-ágon folyó impulzusok szűrődnek be, tipikus földhurokjelenség, amin a földelési hálózat megfelelő kialakításával lehet segíteni vagy nem, vagy más megoldásokat kell keresni. Lehetne 7805 stabilizátorral is próbálkozni, ami nem termel impulzusokat, viszont termel hőt, ezzel együtt igényel többlet tápteljesítményt is.
Ennek a végfoknak például az a sajátossága (amellett, hogy 12 V-os), hogy a PAM8610 differenciális bemenetét kiaknázza, vagyis a bemenet 4 ponton rendelkezésre áll.
Más végfoknál az a gond, hogy az aszimmetrikus bemenet a saját GND-hez viszonyít, ami nem ugyanaz, mint a forráseszköz GND. Még ha látszólag össze is vannak kötve, abba egyéb áramok is beleszólhatnak.
Szimmetrikus bemenettel viszont meg lehet tenni, hogy odaviszem a kimeneti GND-hez közvetlenül az egyik ágat, másik a kimenőjel értelemszerűen, így a földhurok hatása kivédhető.
-
johniee
senior tag
Sziasztok!
Egy Bluetooth erősítőt(12V) szeretnék beüzemelni egy 5V-os kis sztereo erősítővel.
Ha a Bluetooth aktív, és ha közös tápon vannak, akkor mindig ciripel az erősítő hangja.
Próbáltam Step down converterrel 12-ből 5V-ot csinálva, de így a táp közös volt.
Viszont ha külön 220--> 12V és egy 220--> 5V tápon vannak akkor nyoma sincs ennek a zajnak.
Létezik erre megoldás, vagy építsek bele egy 12V-os és egy 5V-os tápot úgy, hogy mindkettő a konnektorról kapja az áramot elkerülve a zajt? -
Kernel
nagyúr
válasz
darvinya
#61568
üzenetére

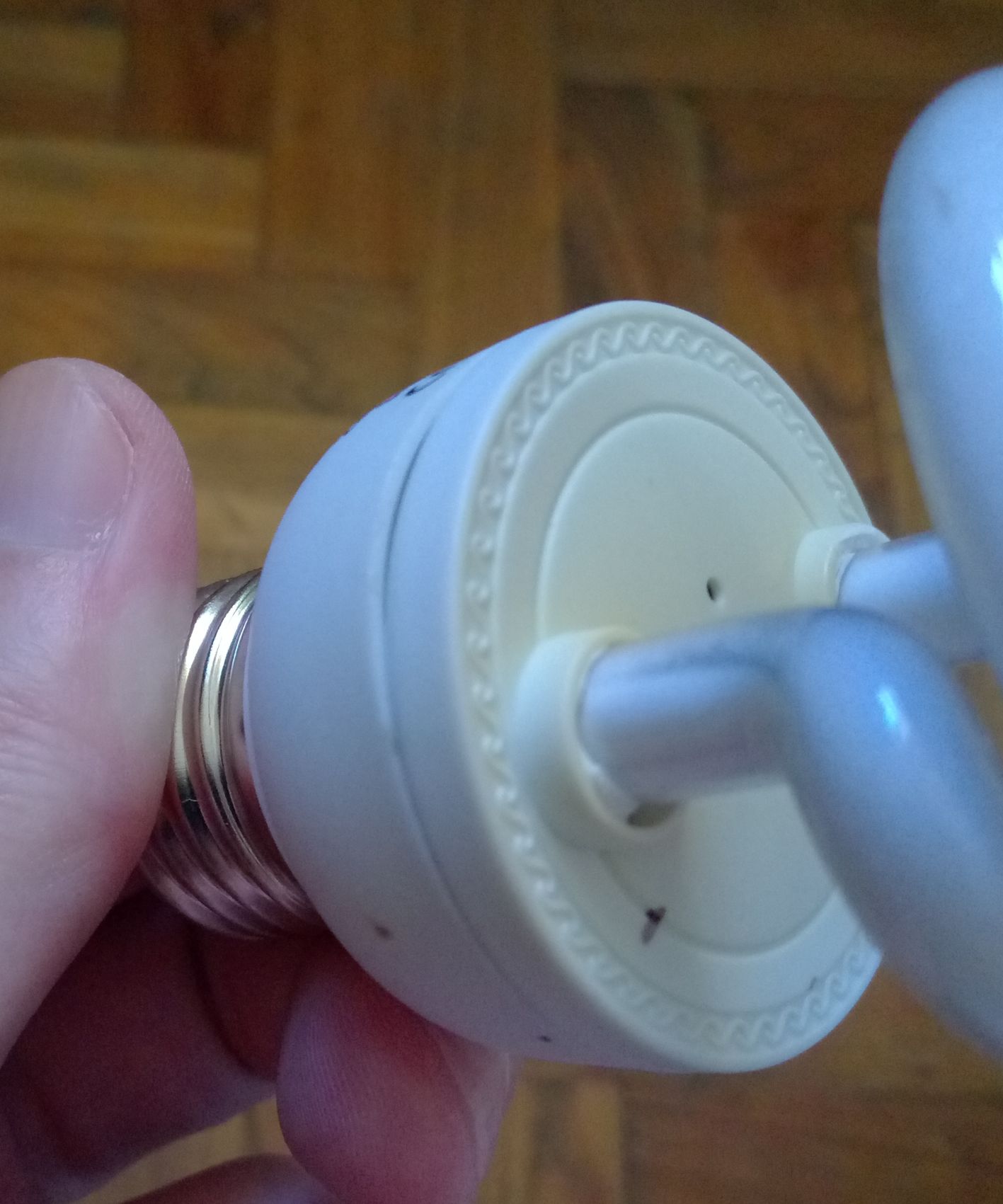

A kondi középen, a menetes fejbe lóg be elvileg, ilyen deformálódást nem okoz.
Feszegetéssel, alkalmas pengével, csavarhúzóval valószínűleg szétpattintható. Utána láthatóvá válik a panel alja, ami esetleg nem mozdul, mert tartja a beforrasztott vezeték, amit nem lehet látni, hogy hol.
Oldalába vágtam lyukat pillanatpákával és késsel, így jobban lehetett látni, hol fogja a panelt a forrasztás.
Amúgy én sem javítok ilyeneket rutinszerűen, pláne ami nekem volt, csőhibásak lettek egyébként is. Inkább csak a szakmai kíváncsiság, illetve rommá törni sem akartam.
-
Kernel
nagyúr
válasz
toto0569
#61563
üzenetére
A rajzon szereplő triac terhelhetőségével van a probléma, vagy a kapcsolástechnikával?
Itt az alapelv a lényeg, maga a rajz. Nyilván láttam én is, hogy ott csak izzólámpák szerepelnek. De nem gondoltam volna, hogy azt nem lehet átértelmezni, egyéni igény szerint.
Komolyabb triac, esetleg további alkatrészek módosítása, ami a megépítés próbái során kristályosodhat ki. Ehhez mondjuk nem árt egy oszcilloszkóp is, a fázishasítás megfigyeléséhez, hogy a végén mennyire teljesedik ki a zárás (vagy nyitás, nézőpont kérdése).
(#61562) darvinya
Van benne egy elkó, ami az egyenirányított 230 V-ot puffereli, az szokott kiszáradni és/vagy maga a fénycső is öregszik idővel.
100 Hz zizegő hang lehet a kondi problémája.
-
Kernel
nagyúr
válasz
kisninja
#61560
üzenetére
A stab. IC disszipációját szokták ilyen módon csökkenteni, lényegében a fűtés egy részét az ellenállás veszi át, amit egyébként is magasabb hőfokra lehet terhelni.
Csak ott egy kicsit elméretezték, bár ezt soha nem lehet tudni, hány / sok évig képes így kínlódni. De akkor sem szép megoldás.
-
-
kisninja
őstag

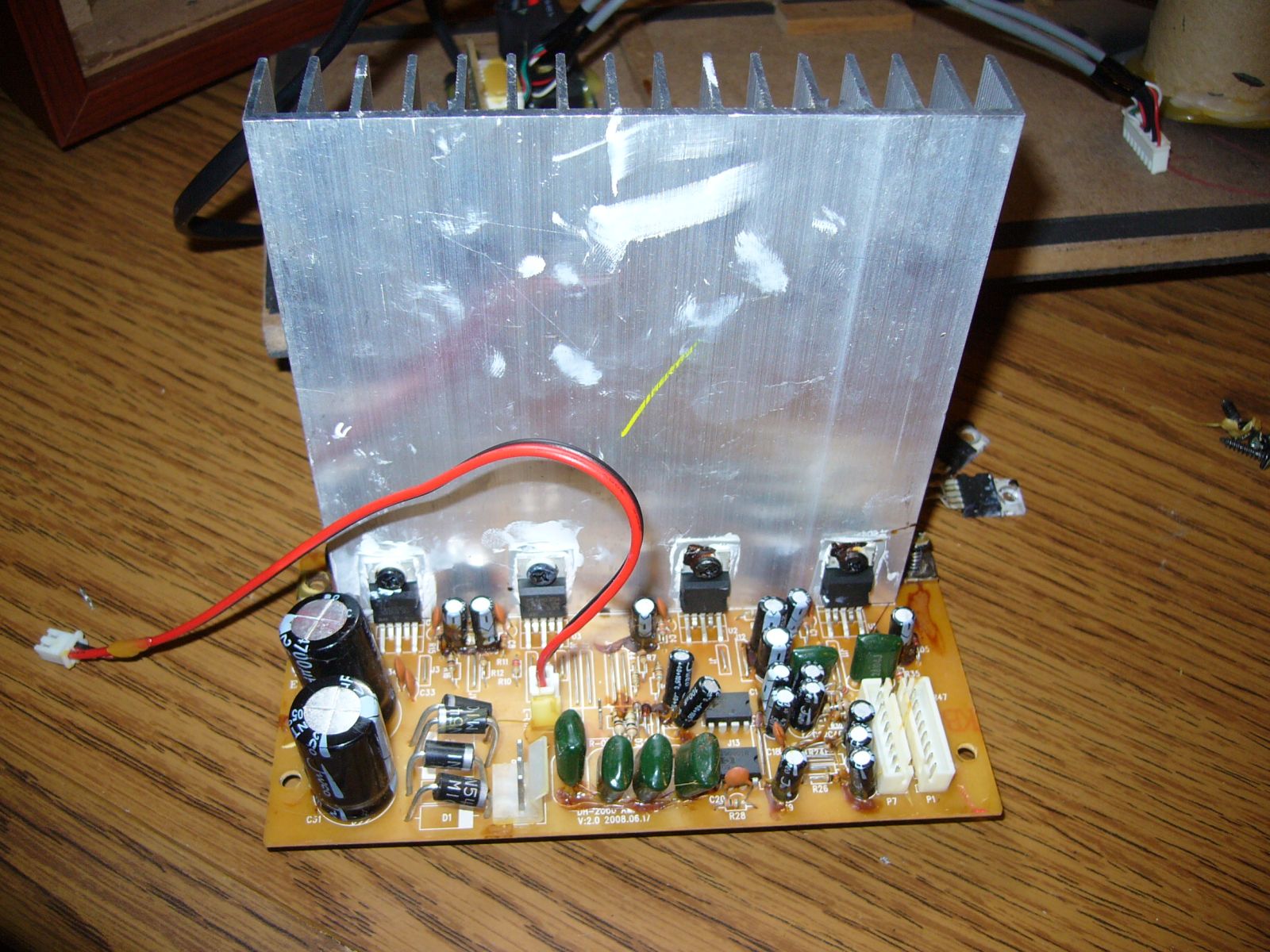

Sziasztok van egy ilyen végfokom
Van a nyákon a borda alatt 2 db 100ohm os ellenállat nagy smd mi a t@k@mért van a tápra kötve, miért van ott ? A teljesítménnyel sőt a hangjával is nagyon meg vagyok elégedve. De kissé szagos az ellenállás.
Tehát 200ohm a +28v on. Ha jól számoltam legalább 4w fűtődik el ezek meg max 1w os akanak néznek ki.
-
Kernel
nagyúr
válasz
toto0569
#61555
üzenetére
Olyat kellene keresni, amit csak sorba kell kötni a terheléssel, mint egy kapcsolót, vagyis az elektronika nem igényel harmadik bekötési pontot, a saját tápjához. Ez például szerepelt már a topikban is:
http://320volt.com/en/slow-startup-circuit-for-the-incandescent-bulb/
Vagy:
https://www.elektronika.ba/forum/uploadz/1212698557_Soft_start_for_the_filament_lamp.GIF
De soha nem próbáltam egyiket sem.
Oroszoknál van egy nagyon jól kitalált IC, aminek hasonló nyugati megfelelőjével még nem találkoztam: КР1182ПМ1. Ezzel lehet lágyindítani, szabályozni is. PDF
-
#61554
szabifotos
senior tag
szabifotos
senior tag
5300-ért sikerült megkaparintani
LINK Ez már tuti megbízható. -
Kernel
nagyúr
válasz
toto0569
#61552
üzenetére
Ha egy lágyindítót a kapcsoló után kell bekötni, akkor nem tudod elé kötni.
Esetleg lábkapcsolósra lehetne megépíteni. Ócskapiacon is szoktak lenni varrógéphez való pedálok (a szénellenállásos részt ki lehet benne iktatni, csak a kapcsoló kell), vagy PC-pedál.
Pedál kapcsol egy relét, az indítja a szerszámgépet, így szabad a kéz a munkához. Vagy RF távkapcsolót mondjuk érdekes lenne rászerkeszteni, de ez már egyéni fantázia kérdése is.
-
#61551
Lompos48
nagyúr
tordaitibi
#61550
Lompos48
nagyúr
válasz
tordaitibi
#61550
üzenetére
Hangsúlyozni akartam. Szájbarágósan.
-
#61550
tordaitibi
veterán
Lompos48
#61549
-
#61549
Lompos48
nagyúr
tordaitibi
#61543
Lompos48
nagyúr
válasz
tordaitibi
#61543
üzenetére
Potenciométer szárát SOHA nem beszerelve vágjuk le rövidre, kitéve a mozgásoknak, rezgéseknek a csúszkát meg egyéb belsőségeket. Kiszerelve a szárát fogjuk satuba és levágjuk "róla" a potenciométert!
-
#61548
tordaitibi
veterán
Bici
#61539
Nalam egy ilyen[link] es egy masik step down modul uzemel tobb mint egy eve egy eszkozbe, napi 6-8 ora hasznalat mellett. Eddig hibatlanok pedig kis kinai termekek.
Az is igaz hogy epp mult heten lapatoltam ossze a kazanom keringetoszivattyujahoz egy hazi ups-t, abba lehet nem tennek ilyeneket, habar fene tudja.
Inkabb hagyomanyos analog megoldast valasztottam, toroid-graetz/puffer 723 stab+tranzisztor.
Igaz iszonyat ronda es nagy lett, de ingyen volt, minden volt itthon a fiokokba.
Bedugtam a konnektorba es 25-20 evig mukodni fog.
Ezt egy kapcsolouzemu eszkozrol nem allitanam ilyen hatarozottan. -
#61547
tordaitibi
veterán
gyenesmartin
#61546
válasz
gyenesmartin
#61546
üzenetére
Ok.
Amugy a melegedes nem az este elalvaskori hangoskonyv hallgatasnal jelentkezik hanem amikor 1 oraja tokhangeron megy, hazibuli pl.
Ez sajat tapasztalat, 2x120W vegfok, brutal bordaval, otthon 1-1 zene megkuldve, semmi,
amator diszkot csinaltam, ott 50 perc mulva lekapcsolt a hovedelem, tojast lehetett sutni rajta.
Plane nyaron. -
#61546
gyenesmartin
őstag
tordaitibi
#61543
gyenesmartin
őstag
válasz
tordaitibi
#61543
üzenetére

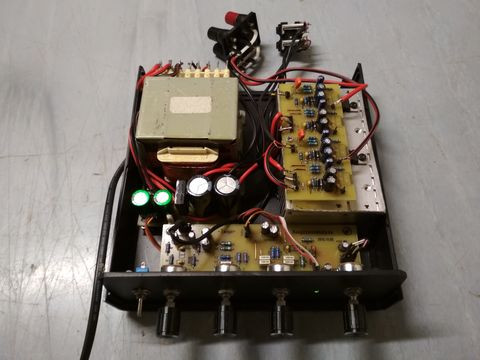

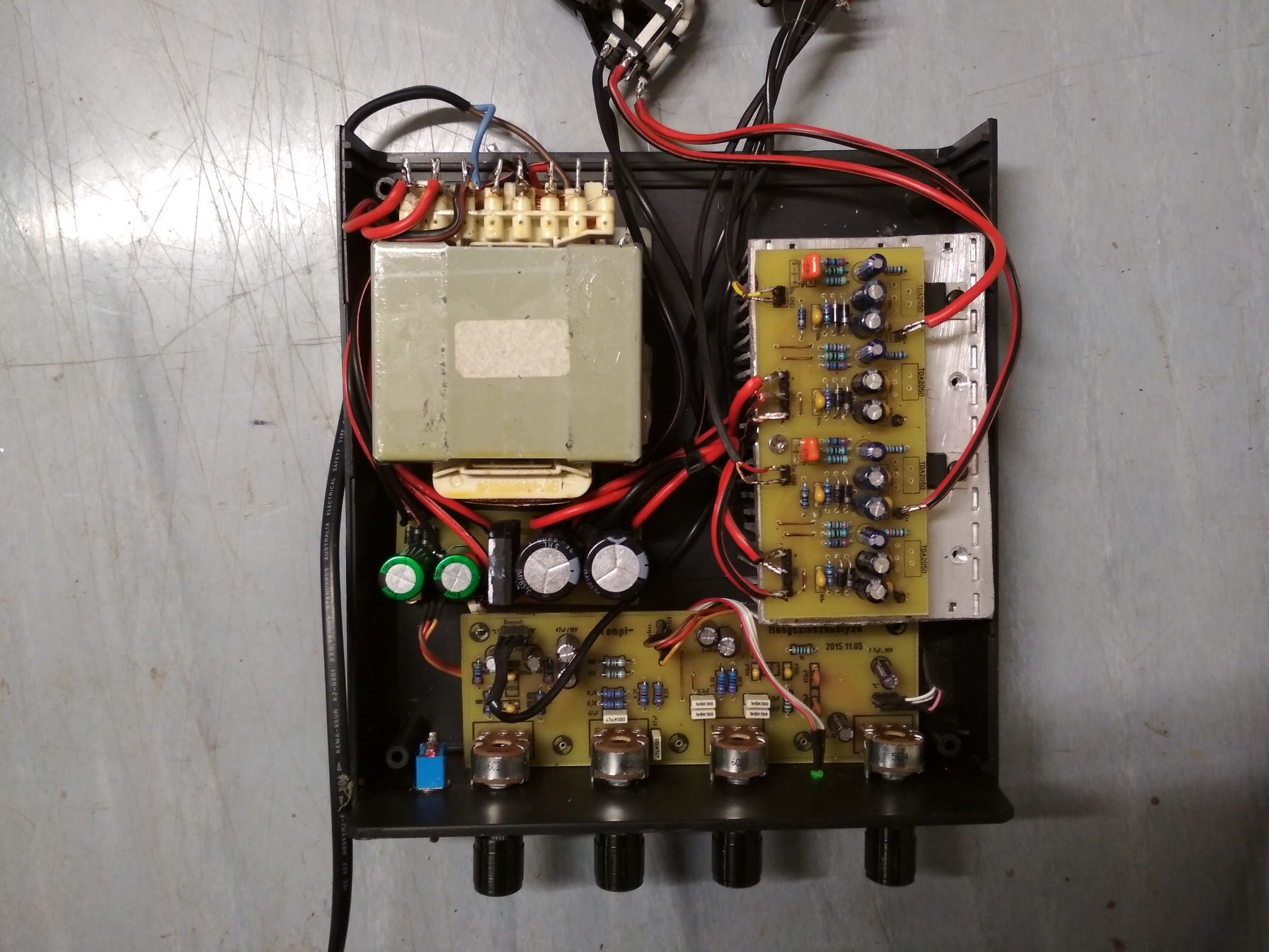

A legnagyobb dobozt vettem, amit csak lehetett, de még ez is kicsi, mm-re pontosan ki van számolva benne minden, a panelt nem tudom hátrébb tenni már. Marad akkor a fűrész.
Hűtőborda csak ott fér el, azt sem tudom máshova tenni. Teszt során így félhídban nem melegedett egyáltalán. -
Kernel
nagyúr
16,8 V beállítása terheletlenül, utána rövidzárban 1-2 A, vagy amennyi a kapacitásnak megfelelő.
Áramot lehet állítani a töltés kezdetén is, de az a töltöttségtől függően egyre csökken, így nem biztos, hogy beállítható a kívánt korlát. Rövidzárban egyértelmű, hogy annyi lesz az áramkorlát, amire állítjuk.
Lehetne, vagy lehet is az 1C értéknél kisebb áramot is választani, ha nem sürgős, de annak már a 10 %-a is kevesebb lesz, ami azzal jár, hogy később jelzi befejezettnek a töltést. Ez elvileg jelenthet egy kis túltöltést, noha gyakorlatilag nem olyan vészes.
Mint az sem, ha elfelejtjük lekapcsolni, amikor jelzett, ráadásul a 10 % jelzése sem pontosan annyi. De tegyük fel:
Kapacitás 2 Ah, töltőáram 2 A, készjelzés 200 mA.
Vagy:
Kapacitás 2 Ah, töltőáram 1 A, készjelzés 100 mA.Tehát utóbbi esetben lassabban, de több töltést fog bevinni, mert tovább várakozik az áram csökkenésére.
-
#61544
Kernel
nagyúr
Ereshkigal
#61542
Kernel
nagyúr
válasz
Ereshkigal
#61542
üzenetére
Ráadásul az áramigény sem teljesen mindegy, mert ha például 1 A a töltés áramkorlátja és 1 A áramot visz el a step up konverter, akkor a töltésre már nem is marad áram, illetve efelett már az akku is rásegít, vagyis nem töltődik, hanem merül.
Amellett a step up konverzióval is számolni kell (kisebb feszültségről nagyobb áramot kér).
Lehetne tölteni az előzményben is szereplő szabályzóval, ami 4,2 V alá is állítható, de akkor még tovább nő a terhelőáram.

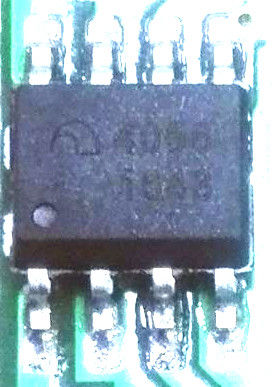

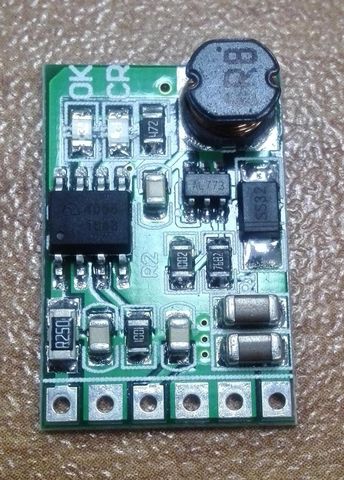

Mindenesetre a képen 4056 látszik, de ez valami más lehet, nem a TP4056, nem stimmelnek a lábak.
Pl. 2. láb az Rprog, 3. GND lenne az utóbbinál, de ez nem úgy néz ki:
Növelt kontraszt és világosítás után:
Adatlapot nem látok hozzá, látszatra csak egy töltő IC, Aliexpressen egy vevő már Power Management-et emleget, de így nem tudni, mi az igazság.
-
#61543
tordaitibi
veterán
gyenesmartin
#61532
válasz
gyenesmartin
#61532
üzenetére
Fem tengely, sikito vagy femfuresz.
Ehhez ki kene forrasztani, minden femporos lesz a panelon.
Ezt a potit nem az elolapra, hanem hatrabb, egy szerelolapra kene felfogatni.
Muanyg potiba van amit lehet az elolapra szerelni, konnyen vaghato a tengely es a hozzavalo gomb szelesebb szoknyas, takarja a felfogo anyat.Hutobordat mar irta a forumtars,
akkor jo ha a bordak fuggolegesen allnak, a meleg hatasara felfele aramlik a levego koztuk, igy tud huteni.
Kéményhatas, konvekcio.
Ha meg be is dobozolod, megsul. -
válasz
Kernel
#61519
üzenetére
Köszi!
Az van, hogy kevés a gyakorlati tapasztalatom így sokáig tartana saját megoldást építeni, és erre mostanában nem lesz időm.
Tudtok olyan boltot, vagy weboldalt, ahonnan kész megoldást tudok venni a problémára (5V DC -> 12V DC), ami kifejezetten megbízható?Vagy linkeljek én pár db-ot, és megszakértitek?
-
#61538
Kernel
nagyúr
Ereshkigal
#61536
Kernel
nagyúr
válasz
Ereshkigal
#61536
üzenetére
Első ránézésre valószínűleg nem tud többet, ahhoz képest, mintha külön kötnél az akkura egy TP4056 töltőmodult (az van rajta, ha jól látom) és egy step up konvertert. Csak így egyben van.
Igazi szünetmentes viszont átkapcsol a betápról az akkura, vagyis alaphelyzetben csak a betápról megy, nem az akkut közbefűzve. Ezt ennél nem látom a panelon.
Bármennyi akkut lehet kötni párhuzamosan, a töltőáram nem lesz több, vagyis legfeljebb lassabban töltődik fel, viszont tovább is tart.
(#61535) (jan)
https://prohardver.hu/tema/hobby_elektronika/hsz_60377-60377.html
-
#61537
Dr. Romano
veterán
Dr. Romano
#61042
Dr. Romano
veterán
válasz
Dr. Romano
#61042
üzenetére
Ennek a sztorinak végül az lett a vége hogy nagy szerencse folytán hozzám került egy másik halott ugyanilyen Csifi táp.
Ebből a rossz tápból felhasználtam a trafót, ez itt szerencsére jó volt bár a rá csatlakozó IC itt már szó szerint félig fel volt robbanva.
TNY176PN-et meg rendeltem ebayről, tegnap megjött, kicseréltem azt is és a táp végre életre kelt.Köszi a segítséget
-
#61536
Ereshkigal
őstag
Ereshkigal
őstag
Üdv!
Mini szünetmentes tápokat szeretnék építeni IP kamerákhoz. 5V 1A-t kellene tudniuk, max. egy órán át. Egy ilyen jó lehetne nekem 18650-es akksikkal? Több akksit is ráköthetek párhuzamosan? Esetleg valami jobb ötlet? Olcsó legyen, kicsi és működjön.
-
#61534
PHM
addikt
gyenesmartin
#61532
PHM
addikt
válasz
gyenesmartin
#61532
üzenetére
A potméterek tengelyéből le lehet vágni, amennyit szükséges.
A hűtőborda elhelyezése viszont szerintem nem szerencsés.
Gyakorlatilag bezárod a dobozba, szinte nulla légáramlással.
Én a hátlap külső oldalára raktam volna, függőleges lamellákkal.
Ehhez már sajnos késő, de ha így is elégnek találod a hűtést,
"L" alakú fülekkel lefogathatod a doboz aljához a bordát. -
#61533
hegegabi80
addikt
Kernel
#61523
hegegabi80
addikt
-
#61532
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Nem tudom mennyire tartozik ide majd ez.
Lassan befejezem a hidalt TDA2050-es erősítő építését (Próba erejéig még csak 2030A-val). Már, csak hátul kell kivágni a különböző lyukakat. De ami nagyon nem tetszik az az eleje. Mit lehetne vajon csinálni a potméterekkel, hogy ne lógjanak ennyire ki? A tengelyükből lehet levágni, vagy mindegy, mert akkor meg nem tudnám teljesen rádugni a gombokat?
Valamint a hűtőbordát sem nagyon tudom hogyan kéne lefogatnom. (lyukakat fúrok majd az aljára, meg az oldalára)
Igen ez az első erősítőm amit bedobozolok. -
toto0569
addikt
Sziasztok!
Olyan kérdéssel fordulnék hozzátok,hogy :
Építettek nekem egy kb.2000 wattig dolgozó lágyindítót egy fejezőfűrészhez. (a sajátom 1800W)
A garancia miatt nem szeretném megbontani a fűrészt,ezért arra gondoltam,hogy a lágyindítót egy hosszabbítóba beépítve használnám és abba csatlakoztatnám a fűrészt.
Van több nagy teljesítményű gépem és így mindegyiket tudnám azzal a lágyindítóval használni.
Egyszerre csak egyet kötnék rá minden esetben.
A kérdésem az,hogy létezik e vagy tudtok e olyan kapcsolást ,hogy a leírtak szerint tudjam használni.
(mert elvileg ezt a gép kapcsolója és a motorja közé kell rakni.De ti ezt úgy is tudjátok )
A srác aki csinálta ,nem talál megoldást rá,ezért jól jönne egy kis segítség.
Bocs ha kicsit érthetetlenül írtam le...
-
mezis
félisten
válasz
Kernel
#61523
üzenetére
Nálam több éve a TV USB portjának 5V-ja kapcsolgat így egy relével HiFi erősítőt.
Eddig nem volt vele semmi probléma.
Gondolom az meg az okos TV-m csalafintasága lehet, hogy időnként hallom és látom bekapcsolódni a HiFi-t miközben a TV marad készenléti állapotban. Mit akar ilyenkor ? firmware-t frissíteni, vagy spionkodni ?
-
#61527
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Szerintetek ezt szokták hamisítani? 5-6 ezerért elég jó ár, és van kuponom is még.
-
#61526
tordaitibi
veterán
Teasüti
#61507
válasz
Teasüti
#61507
üzenetére
De ha 12 v a vezerles, akkor miert varialod 5 v modulokkal, a mezei autorelek legkisebbike is siman 20 amperos. A ventillator indulasnal vesz fel sokat, 80-100W motorok vannak. Az uzemibe max. 10A, ratartassal szamolva.
Ha meg a vezerles kisaramu, beteszel egy nudli tranzisztort es azt vezerled, az autorelek 50-150mA kozott vesznek fel.
Ha hozzaferheto a test, a negativ ag, akkor BUZ11 fet, 12-13 v gate fesznel es 6-8 ampernel meg huteni se kell. -
#61525
tordaitibi
veterán
hegegabi80
#61508
válasz
hegegabi80
#61508
üzenetére
Te variamuvesz
Rakotod 12 voltra, vilagit--->12 voltos.
Rakotod 12 voltra, NEM vilagit--->230 voltos. -
Kernel
nagyúr
Kondenzátor abban a formában csak lassítja a feszültség felfutását, utána beáll egy szintre, mintha ott sem lenne. Nem változtat sem áramot, sem fűtést.
Kikapcsoláskor pedig késlelteti, lassítja a relé elengedését. Egy relé lassítása sem be-, sem kikapcsoláskor nem előnyös, mint ahogy kapcsolóknál is pillanatkapcsolás a cél.
(#61522) hegegabi80
Gondoltam, hogy feszültség, de az izzó kérdéséhez egyebet nem tudok hozzátenni, mint ami rá is van írva, meg amit tapasztalt szem is lát. Ezeket már részletesen leírtam.
-
mezis
félisten
válasz
Teasüti
#61517
üzenetére
Energia takarékosság okán. Behúzáshoz meg lesz a nagyobb áram, a benntartáshoz meg kisebb is elég lenne.
(Meg, hogy ne fűtsön annyira. Ha így működteted, akkor nincs égésveszély.
(Ami most 20C-Fok-on nem izzik, az nyáron sokkal nagyobb hőmérsékleten még okozhat meglepetést.) -
#61520
pjen
félisten
hegegabi80
#61515
pjen
félisten
válasz
hegegabi80
#61515
üzenetére
Olyant vegyél aminek DC 12V os a behúzó tekercse.Vagy például egy 7805 stab IC vel biztonságosan tudod csökkenteni a behúzó feszt.
-
Kernel
nagyúr
Ami nem zárja le a bemenőt a diódán keresztül, az nem step up konverter, hanem trafós tápegység. Hacsak szinkron-egyenirányítós konverternél nincs erre mód, nem figyeltem még ilyen szempontból. De a zárlatvédelemre vannak más megoldások.
SMD olvadóbiztosíték is kapható például, LCD TV-kben ilyen szokott lenni az inverteren.
Kimeneti túlfeszvédelemre pedig Zener-dióda, illetve TVS-dióda, de ennek inkább meghibásodásnál van jelentősége, nem normál üzemnél.
-
Kernel
nagyúr
válasz
Teasüti
#61517
üzenetére
Egy tűz sehol sem jó, de gyúlékonysága miatt pont autóban nem jó kockáztatni, még ha csak szenesre ég, akkor sem. Eleinte csak forrósodik, de amikor menetzárlat lesz, tovább nő az áram, izzásba is mehet.
(#61515) hegegabi80
Akkor ezek szerint melyik lesz a jó 12/220?
A mondatot nem értem, de itt már le voltak írva a fizikai tények és tapasztalatok.
-
Teasüti
nagyúr
Stabilizált 11V-ot kap. Csak tervezéskor erre nem gondoltam, hogy baj lehet.
Teszteléskor se vettem észre különösebb problémát. Eddig egy-egy órás teszt volt csak.
Eredetileg közvetlenül GPIO-hoz vettem a reléket.
Persze az úgy sehogy se működött volna az áramfelvétel miatt.
Okozhat ez tüzet? Vagy ha ki is ég, "csak" tönkremegy?1k-5k uF elkó? Miért is?
-
Sziasztok!
Egy winyót szeretnék 5V-ról üzemeltetni, amihez egy 5V-12V step-up DC-DC tápra van szükségem.
A kiválasztásában kérem a segítségeteket.Feltételek:
- megbízható legyen
- szekunder zárlat esetén ne zárja rövidre a forrás 5V-ot (meg)
- induláskor ne legyen túllövése (legalábbis ne nagyobb, mint egy jóféle PC táp esetén)Egyaránt szeretném védeni a forrás 5V-os tápot, és magát a winyót is.
A winyó kb. 30W-ot fogyaszt induláskor, működés közben 10W körül van, az 5V-os forrás 10A-ig gond nélkül elmegy.Létezik ilyen földi áron?
Kössz előre is!
-
mezis
félisten
-
Kernel
nagyúr
SSR nem jó az autóba (DC-re), mert triac kapcsol benne.
Triac / tirisztor egyszer begyújt, utána már nem enged el, csak a következő nullátmenetnél. Vagy, ha valaki megszakítja az áramkört.
Amellett van egy kis nyitófeszültségű esés is rajta, ami miatt a szinusz nullátmenetét is torzítja egyébként.
-
#61511
pjen
félisten
hegegabi80
#61508
pjen
félisten
válasz
hegegabi80
#61508
üzenetére
Tavaly novemberig egy elektromos árúház láncnál is dolgoztam,több mint 9 évet.Tű lábú halogén izzoval a G9 et kivéve hálózati feszre nem találkoztam..(persze attól még lehet)és van is spec felhasználásra például Osram.Meg hát ott van Kina.
(#61507) Teasüti:vannak 20A /12V modul rendszerű mágnes kapcsolók,nem is túl drágán.Szerintem hosszú távra jobb megoldás.Esetleg egy szilárd test relé?
-
Kernel
nagyúr
válasz
Teasüti
#61507
üzenetére
Elvileg valamelyik előbb fog meghúzni, ami miatt beéghetne, emiatt nem elfogadott megoldás szerintem, de attól még gyakorlatilag elmehet.
Megszakításnál pedig az induktív hatás okozhat beégést.
5 V-os relé meghúz alacsonyabb feszültségről is, a biztos meghúzáshoz kell az 5V. Valamivel többet is elbír túlmelegedés nélkül, ezt az adatlapokon is meg szokták adni.
Tehát ez egyrészt melegedés kérdése, ami ellenőrizhető is. De ezt csak a levehető tokos reléknél lehet jól érezni. Másrészt a nagyobb tekercsáram jobban terheli a meghajtó félvezetőt és tápját. Vagy azokat is át kell méretezni.
De 5 helyett 12 V már túl sok, nem jó arány.
-
#61509
Kernel
nagyúr
hegegabi80
#61508
Kernel
nagyúr
válasz
hegegabi80
#61508
üzenetére
35 W / 12 V = 3 A, amihez jó vastag izzószál szükséges. Másik a feszültség alacsonysága, ami miatt kis ellenállásúnak kell lennie, különben nem áll elő a kívánt áram.
Tehát itt fizikai képtelenségekről beszélünk, az a vékony szál erre nem alkalmas. Ha láttál már 12 V-os halogéneket, teljesen másképp néz ki.
-
#61508
hegegabi80
addikt
tordaitibi
#61506
hegegabi80
addikt
válasz
tordaitibi
#61506
üzenetére
Áh led tápegység van a konyhai pult megvilágító lámpánál., sőt lehet van más táp is.
És elvileg ilyen tápról is kell működni, ha 220V-os az izzó?Viszont azon gondolkoztam, lehet rosszul mértem a távot, és lehet 5.3-as? Abból már van 230V izzó.
-
Teasüti
nagyúr
Jó reggelt!
Azon filóztam, hogy két 10A-es relével kapcsolhatok 20A-t?
Pl egy ilyen modullal. Egy hűtőventillátorról van szó amin 20A-s bizti van (mennyi a konkrét áramfelvétel nem tudom), meg egy harmadikkal talán egy H7-es izzót kapcsolnék még az belefér 10A-be bőven.Illetve probléma-e, ha a névleges tekercsfeszültségtől magasabb az üzemi fesz.?
5V-os relét járatva 12V-on pl. Azt gondolnám az 5V csak egy minimum érték. -
#61506
tordaitibi
veterán
hegegabi80
#61505
válasz
hegegabi80
#61505
üzenetére
Pc tap, autoakksi, riasztoakksi, akkutolto, 12V/3A dugasztap, pl. monitoroknak van ilyen, 3 liion cella, led tapegyseg, barmi amibol 12 V jon ki. Polaritas nem szamit.
Digitalis multimeter, ohm meres, ha 12 voltos akkor szinte zarlatot mersz, par ohm,
ha 230 voltos akkor 100 ohm folott. -
#61505
hegegabi80
addikt
Kernel
#61503
hegegabi80
addikt
-
#61504
hegegabi80
addikt
pjen
#61502
-
#61503
Kernel
nagyúr
hegegabi80
#61501
Kernel
nagyúr
válasz
hegegabi80
#61501
üzenetére
Ahogy említettem, ilyenre azért egyik gyártó sem vetemedne, hogy nagyobb feszültséget írjon rá a valóságnál, de látszik a spirálon is, hogy vékony szálból van feltekerve.
Az persze előfordulhat, hogy 230 V-on rövidül valamennyit az élettartam, vagy egyéb minőségi okból ég ki túl hamar.
-
#61502
pjen
félisten
hegegabi80
#61501
pjen
félisten
válasz
hegegabi80
#61501
üzenetére
Ez pont úgy néz ki mint a Philips 12V-6,3 as capsulenje.Van ehhez 230V os szabványos foglalat is?Eddig legalább tudta az ember tű láb=12V,hajlított drót=230V.Most már minden lehet?
-
#61501
hegegabi80
addikt
hegegabi80
addikt
Csináltam képet az izzóról.
#61517) Teasüti.nek szántam.
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Eredeti Lenovo 300W töltők - ADL300SDC3A
- BESZÁMÍTÁS! ASRock B550M R7 5700X 32GB DDR4 512GB SSD RTX 3070 OC 8GB NZXT H400 fekete Enermax 750W
- LG 27GS60QC-B - 27" Ívelt - 2560x1440 - 180Hz 1ms - AMD FreeSync - Bontatlan - 2 Év Gyári Garancia
- ÁRGARANCIA!Épített KomPhone Ryzen 5 5600X 16/32/64GB RAM RTX 4060 8GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! Asus Rog Zephyrus G14 notebook - R9 4900HS 16GB RAM 512GB SSD RTX 2060 6GB Max-Q WIN10
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
