Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Attix70
aktív tag
válasz
CPT.Pirk
#73299
üzenetére
Ok de a tárolt energia a feszültség négyzetével arányos, 95V 4700uF annyit mint ha 47.5V 18800uF.
Nem 50Hz-re való trafós tápot használnék hanem kapcsolóüzeműt. Lehetne szabályozni a feszültséget is (ami amúgy stabil lenne) és így be lehetne avatkozni a kimenő teljesítménybe is. Ekkora kimenő teljesítménynél elgondolkodtató lenne egy D osztályú végfok mert az analóg végfok nagyon fog fűteni
-
#73299
CPT.Pirk
Jómunkásember
Csabesz666
#73298
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73298
üzenetére
Azt mondja, hogy 100V-os kondik mellett lehet maximum 95V a táp. Akkor az 67V AC körül van.
Hogy a puffer kondi mennyire elég vagy nem elég, azt igazából nem tudom. Rendes terhelés mellett fog kijönni, hogy bírja-e a nagyobb dob rugásokat. Azért keveslem a 2x4700uF-et tápáganként, mert ennyi vagy ennél több szokott lenni sima egyszerű szobai erősítőkben is.
-
#73298
Csabesz666
aktív tag
CPT.Pirk
#73297
-
#73297
CPT.Pirk
Jómunkásember
Csabesz666
#73292
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73292
üzenetére
Ahha. Akkor úgy csinálnám ahogy Agyturbina írta, de kicserélném a nyákon a puffer kondikat nagyobbakra, ebben simán oda lehet tenni a dupláját, hogy ne fulladjon ki a táp nagyobb igénybevételnél.
-
pjen
félisten
válasz
Danecay
#73291
üzenetére
Ha szét tudod szedni és fizikailag belefér egy megfelelő 39W osra kéne cserélni a mostani előtétet.Csak kb érték.Szerintem 35-45W között megfelelne.A 36W os fénycső is jól üzemel a 40W os fojtóval.Ha elfér akár egy 40 W os magnetikus fojtót is beletehetsz,csak akkor gyujtó is kell.
-
#73292
Csabesz666
aktív tag
CPT.Pirk
#73290
-
Danecay
addikt
Értem de hogyan lehetne erről megbizonyosodni vásárlás előtt? 3500ft egy ilyen fénycső + a házhozszállítás ami a dolog törékeny jellege miatt megintcsak majd ennyi. Jó lenne ha nem ezt követően derülne ki, hogy nem működik a dolog. Az armatúrát szét tudom szedni ha ott valamilyen leolvasható paraméterből lehet valami konklúziót levonni.
-
#73290
CPT.Pirk
Jómunkásember
Csabesz666
#73275
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73275
üzenetére
Szkeptikus vagyok a ráírt nagy wattszámmal kapcsolatban, mert a PCB huzalozása nem igazán támasztja alá. Oké, a végtranyók le vannak párhuzamosítva aminek van sok előnyös tulajdonsága, de ez így szerintem kevés. Pár száz wattnál nagyobb toroidot nem vennék hozzá, a rajta lévő pufferkondikat se tartom elégségesnek ennél nagyobb teljesítményhez.
Az meg más kérdés, hogy a kiszedett teljesítmény legalább 2.5x szeresét kellene tudnia a hangfalaknak, az meg már a zenekari kategória lesz...
-
#73289
#90088192
törölt tag
Csabesz666
#73288
#90088192
törölt tag
válasz
Csabesz666
#73288
üzenetére
Elméletileg nem(ameddig az én tudásom terjed) áll fenn a földhurok mert galvanikus leválasztás van.
De az egy bazi nagy trafó lesz
az AB osztályú erősítő hatásfoka 66.7% ha jól emlékszem
Ezert írtam, minden veszteséggel kb 1500W a max felvett teljesítmény(4ohmon) ami 11A a DC oldalon +-96V tápfeszültség eseten.Ugye olyan erősítő nincs ami folyamatos 100% megy ezert írtam 10A és 1500VA trafó elég meg a pufferelés.
3000VA transzformator meg cos fi 1 mellett is túl van a 10A/230V határon hat meg ha rosszabb a cos fi.
ha van 3 fázisod érdemes elgondolkodni egy 400V bemenővel megáldott trafón
Persze a hűtésnek, ezt is bírni kell, meg ugye a félvezetőket is kell hűteni valahogy
Lágy-indító áramkört nem kell túlgondolni, ellenállás sorosan a trafóval aztán 3mp múlva rövidre zárni a tapfesz megjelenése után kb ennyire egyszerű
-
#73288
Csabesz666
aktív tag
#90088192
#73287
Csabesz666
aktív tag
-
#73287
#90088192
törölt tag
Csabesz666
#73282
#90088192
törölt tag
válasz
Csabesz666
#73282
üzenetére
Hát az attól függ, sok mindent lehet olcsón használtan szerezni.
Ami fontos, ha megépítését választod, földet fém dobozban kell lennie, illetve már súrolja a 2 trafó együttesen a 10A limitet felülről. Ha érdekel össze dobok neked egy példát hogyan is nézne ki a szükséges áramkör amit meg kell építeni.
Az összes infót a linkelt oldalról szedtem össze -
mezis
félisten
válasz
Danecay
#73284
üzenetére
A nagyobb teljesítményű fénycső nagyobb áramot próbál "kiszedni" a kisebb teljesítményű "elektronikus fojtó"-ból. Nem hiszem, hogy jó vége lesz.
Az autó önindítója 12V-os. Ne próbáld meg pl. egy akkus csavarbehajtó 12V-os akkumulátoráról indítani. Igaz reklámoztak már tenyérbe férő akku rásegítőt, de csak nagyon rövid időre szabad indítózni és aztán hosszú hűlés.Az erősítő más eset, ott a kimenő áramot a hangerő szabályozóval korlátozod.
-
Danecay
addikt
A pára miatt nem aggódom, nem zárt fedél alatt lenne és használtam már akváriumhoz csak a gyárilag hozzávaló teljesítményű fénycsővel. Elsősorban az elektronika miatt kérdeztem, mert csak van benne valami tápegység vagy trafó vagy annak megfelelhető cucc, (nem tudom nem értek hozzá, ezért kérdezem) ami akkor vélhetően a maga 21W-os teljesítményéhez van méretezve. Arra, hogy az elektronikát tönkre teheti a teljesítménykülönbség nem gondoltam, mert max nem tudja kiszolgálni a fényforrást ezért gyengébben világít vagy be sem indítja, gondolnám én ami persze lehet nem így van. Csak abból indulok ki, hogy egy 100W-s erősítő sem megy tönkre ha 200W-os hangfalakat kötök rá
Ez tisztán az én, de nem biztos, hogy helytálló paraszti logikám -
#73283
mezis
félisten
Csabesz666
#73282
mezis
félisten
válasz
Csabesz666
#73282
üzenetére
És aztán jönnek a bírságok is a csendháborítás miatt...
-
ecaddsell
aktív tag
válasz
ekkold
#73277
üzenetére
Ilyen elven működő LC mérőt készen is lehet venni. Pl.
https://www.aliexpress.com/item/1748055767.html
https://www.aliexpress.com/item/32829243371.htmlAudison
Külföldi beszerzésnél figyelni kell az ÁFA határra mivel ha felé kerülsz akkor a VÁM-nál az ÁFÁ-t ill. a 3500Ft kezelési költséget is ráteszik, azaz potenciálisan kb. 7k-val többe kerülhet a kütyü ami nem biztos, hogy megéri már.
Bár közvetlen tapasztalatom nincs ezekkel, de mivel a működési elvük az, hogy a mérendő alkatrész elhúzza egy rezgőkör frekvenciáját, frekvenciát meg ugye nagyon pontosan lehet mérni így akár elég pontos is lehet (bár az olcsóbbikra csak 1%-ot adnak).
Egyébként ebben a témában etalonnak számító DE-5000 0.3% pontos a legpontosabb tartományban (de az nem így működik).Ami viszont a legfontosabb szempont ebben a témában, hogy ESR-t mér-e (vagy hogyan méri a mérendő alkatrész veszteségét). Sajnos ez a legtöbb leírásból nem derül ki (ebből kifolyólag nem tudja és elhallgatják), e-nélkül meg nem sok értelme van.
Az igazi LCR kéziműszerek mint pl. a DE-5000 (vagy a UNI-T UT612, aminek viszont gyengébb a speckója van mint a DE-5000-nek és még drágább is) az alkatrész veszteség mérésében is nagyon jók.Ennek ellenére, ha nincs jobb elven az olcsóbbik azt a 12$ körüli árat lehet megéri.
-
#73279
#90088192
törölt tag
Csabesz666
#73275
#90088192
törölt tag
válasz
Csabesz666
#73275
üzenetére
Hello
+-80V ami az adott kapcsoláson használható módosítás nélkül, DE nem egyenlő MAX kimeneti teljesítménnyel 8ohm on. Ahhoz +-95V szükséges, de ahhoz cserélni kell a kapacitásokat a Nyákon
A +-80VDV az 0-57V AC kimenetnek felel meg ebből kell ugye kettő ami 114V közép kimenettel.
A max kimenő teljesítményhez 132VAC transzformator szükséges közép kimenettel!En 1500VA teljesítményű transzformatort vállásztanék mindkét esetben, de a +-80V eseteben 1000VA a minimum.
Ez így csak az egyik oldalra vonatkozik, ha Stereo-ban akarod használni akkor 2X kell a trafó, meg az egyenirányítás/szűrés, mert a közösítést a tápban nem ajánlott, független táplálás szükséges a földhurkokat megelőzendően.
2X 10mH és 10000uF LC(ami RLC valójában) szűrő mar igen jó DC táp szűrésre, és legyen minimum 10A az egyenirányító híd terhelhetősége. Ez mind oldalanként
Ez sima transzformatoros üzemre értendő
-
-
#73275
Csabesz666
aktív tag
Csabesz666
aktív tag
-
#73270
tordaitibi
veterán
Aethel
#73266
válasz
Aethel
#73266
üzenetére

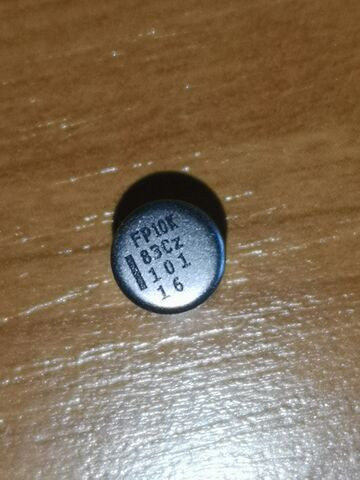

Az egy 100 mikrofarad 16 voltos elektrolit kondenzator.
Ilyet betehetsz barmilyet, ajanlott low esr es 100 fok feletti, de egy par napig vagy akar honapig betehetsz barmilyen 100u/16V elkot, polaritashelyesen de ezt gondolom tudod.
Akar a benntmaradt csutkakra is forraszthatod, majd ha megvan a vegleges odavalo kondi, akkor forraszd ki a labakat, ne gyilkold a furatgalvanos nyakot tobbszori atmelegitessel. -
CPT.Pirk
Jómunkásember
válasz
Aethel
#73266
üzenetére
Az a kondi a tápágban van, amit fázisnak hívnak, de gyakorlatilag egy DC-DC konverter. A kondiban jönne létre a feszültség, kondi nélkül nehéz kitalálni, hogy mi fog történni. Láttam már ilyen tápot kis terhelésen tekercs nélkül működni (zárlat volt helyette), de ezeket az ágakat az alaplap figyeli, simán lehet, hogy letiltja az egészet mert olyan feszültséget mér rajta, amit nem lenne szabad.
Valószínüleg csak a procira hat ki ez a hiba, ha kihat. Elképzelhető, hogy a többi tápág elviszi a procit legalább terhelés nélküli állapotban, de ki tudja...
-
Aethel
aktív tag
válasz
CPT.Pirk
#73265
üzenetére
Köszi, kipucoltam szépen.
Legrosszabb esetben csak a proci károsodik, vagy talán más alkatrész is? Vga, ssd, STB? bocs a hülye kérdésért, gondolom nem lehet ezt így megmondani csak nagyon azon rugozok hogy beinditom. Kerestem kondit hogy mit vegyek, de nem találok helyettesítőt. Sajna nem mondanak sokat a kondi lévő számok. Szerviz és ember sincs a közelben aki segítene. Max elpostazom majd valahova, de forrasztani én is megtudom ezt még. -
CPT.Pirk
Jómunkásember
-
Aethel
aktív tag

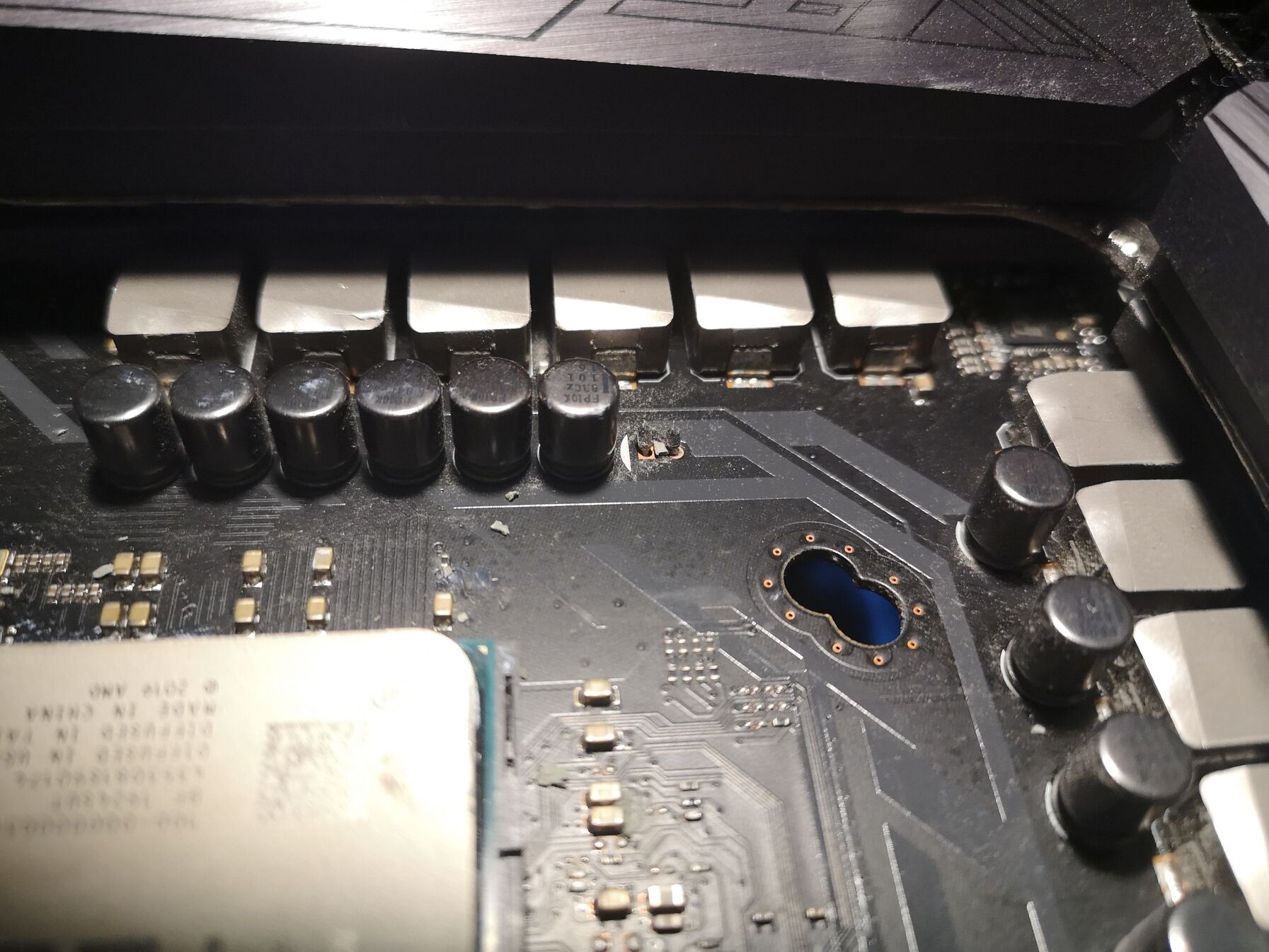

Üdv nektek. Adott egy Asus Crosshair VI alaplap , balesetes. Egy ryzen 3600 proci van benne, 65wattos. Az egyik kondi le lett nyúzva róla. Szerintetek be lehet kapcsolni? Nem vág haza valamit? Ahogy nézem proci tápellátásánál van. Idővel meg lesz javíttatva de most SOS lenne. Be merjem kapcsolni? :D
-
Grave_444
nagyúr
Üdv!
Visszatalálós hozzászólás, de akkor már rakok is fel valamit hátha ide illik.

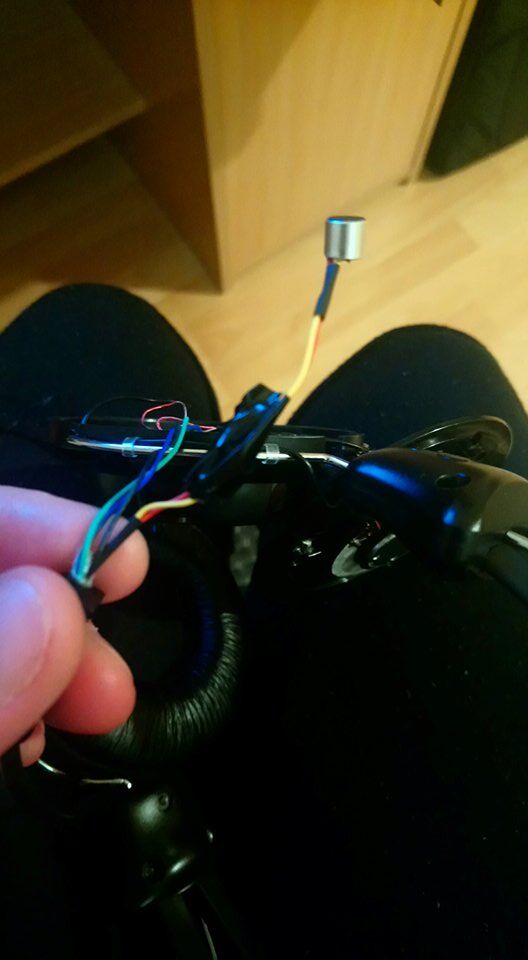

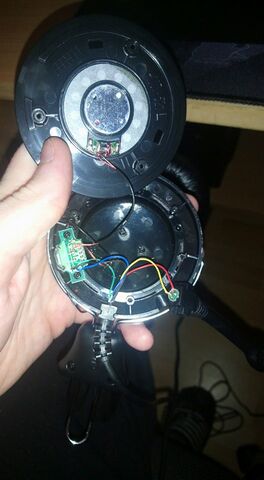

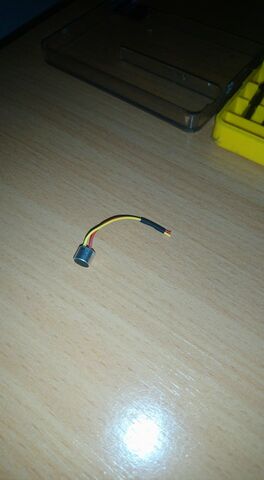

Vettem egy A4tech fejhallgatót, mert a régi elromlott.
Szerencsémre még a kukában volt.Az újnak a mikrofonja nem akart működni péntek este és nekem hétvégére kellett, úgyhogy kikukáztam a régit és a mikrofont átforrasztottam.
Úgy szét tudtam szedni és összerakni, állítom a gari is maradt.
-
#73262
tordaitibi
veterán
Hopkins_001
#73261
válasz
Hopkins_001
#73261
üzenetére
Gyakran +- taposak es hogy a felhasznalonak ne kelljen dupla szekunderes transzformatort beszereznie, az 1 ac-bol allitja elo ket felhullamu egyeniranyitassal a +- tapot. Egyszeres DC tappal ezt nem lehet eloallitani.
Nezz ra a panelre, ha jo a fenykep talan a betap korul felfedezheto 2 darab dioda es 2 puffer. Ha igy van akkor oda csatlakozol egy kesz tap +- feszultsegevel es meg is vagy.
Jellemzo az analog stabilizatorok, altalaban +-15V a konkret tapfesz, ennel picit tobb kell a bemeneten a ket diodara, 20-35V kozott jellemzo a 78.. 79... sorozat bemenoje. -
#73261
Hopkins_001
tag
Hopkins_001
tag
Sziasztok! Szeretnék venni a mostani erősítőmhoz egy élőerősítőt.
Az volna a kérdésem,hogy azt látom mindegyik ac táp kell,ezek mennek dc árammal is?
Néha alin találok olyat ami ac/dc,de a java csak ac. -
#73260
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok, van 2 ilyen Erősítő panelem.
A kérdésem azlenne, hogyha a max teljesítményt szeretném kiszedni belőle, akkor milyen toroidot vegyek hozzá, ami maximálisan terhelhető, gondolok itt olyanra, hogy hány és milyen feszültség leágazásokkal, hány VA es legyen a trafó...... illetve tudnátok-e ajánlani hozzá valami jófajta előerősítő kittet, mondjuk kivezérlőjelzéssel, hangszinekkel.... A segítséget előre is köszönöm! -
darvinya
titán
válasz
kmisi99
#73254
üzenetére
Én android box CPU hűtő bordájába beraktam egy hőkapcsoló(65°C-os), és azon keresztül üzemeltetek 1db 8cm-es 12V-os ventint.
Egyedül kapcsolót hallom kapcsolási ideig, mert venti 5V-on annyira halk, hogy nem hallani a működését.
Kapcsoló a legolcsóbb kínai hálózati változat, azaz burkolt bimetál.
Persze lehetne mechanika nélküli kapcsoló, de az már drága a box-hoz képest. -
-
CPT.Pirk
Jómunkásember
válasz
kmisi99
#73256
üzenetére
Igen, azoknak a 12V-s ventiknek olyan kevés a fogyasztása, hogy ráköthetsz párhuzamosan többet is. Ha picit melegedne a FET, arra meg bármikor rá tudsz csavarozni egy kis hűtőzászlót, akár csak valami hulladék fémből is, de nem nagyon fog kelleni.
Viszont ha nem egyformák a ventik, akkor nem ugyanakkor fognak elkezdeni forogni, szóval célszerű azonos ventiket használni.
-
kmisi99
addikt
válasz
CPT.Pirk
#73255
üzenetére
Jaa így már értem azt hittem fixen menne 0-24 ben. Ez a felállás több ventilátort is tud működtetni? Azaz elég egy ilyen áramkört építeni?
Ja egyébként nincs gond a ps4 el csak kellő hozzáértéssel folyékony fém paszta csodát tesz. De gyárilag a pro gépek turbina üzemmódban mennek.
-
CPT.Pirk
Jómunkásember
válasz
kmisi99
#73254
üzenetére
"A zaj nem gond" - megértelek, haver PS4-e is zúg mint állat kis játék után.
- igaz ő még egyszer nem próbálta meg legalább a port kiporszívózni belőle...Ha úgy tekered be a potit, hogy pl. 28 fokig ne induljon el a venti, akkor nem fog forogni, csak ha megy a PS4. Ha az áramfogyasztásra gondolsz, az a pár mA amit ilyen nem forgó állapotban felvesz a kapcsolás és a venti, az semmi.
-
kmisi99
addikt
válasz
CPT.Pirk
#73253
üzenetére
Köszi, ezzel viszont egy a gondom, hogy ez akkor 0-24 ben menne nem? A zaj nem gond csak hát minek menjen ha nem muszáj.
Azért gondoltam a relés megoldásra, azaz mikor megy a Ps4 akkor alapvetően befűt 35-40 fokra maga körül és csak akkor menne a ventilátor, míg ha ki van kapcsolva a környezet hőmérséklete nem lenne neki elég és egyáltalán nem kapna áramot.
-
CPT.Pirk
Jómunkásember
válasz
kmisi99
#73252
üzenetére
Nem kell relé, az csattog.
Ezt építsd meg, 3 alkatrész: [link] Betekered a potit oda, hogy idle állapotban még éppen ne forogjon a venti, így csak akkor és csak annyira fog menni, ahogy megtartsa a termisztor körül a kívánt hőmérsékletet. Ha kevesebb hőt termel a PS, akkor visszábbveszi a ventit. Ha többet, akkor meg emeli a fordulatot.
Kipróbált kapcsolás, egy időben a gépemben mindent ilyen vezérelt, így netezés közben teljes volt a csönd. -
kmisi99
addikt
Sziasztok valami olyasmit szeretnék kivitelezni, hogy adott egy Play Station 4 gép, a TV-s szekrényben van, ami ugye jelentősen rontja a szellőzését, A PS4 mögé tök jól beférne egy 12cm pc ventilátor ami segítene abban, hogy ami hőt kitol magából hátra az mozogjon tovább a "külvilág" felé.
Ehhez szeretnék valami termosztátos megoldást eszközölni, hogy teszem azt 30-35 fok fölött kapcsoljon a relé mikor a PS4 már felfűtötte magát ott a szekrényben.
Egyetlen gondom van nem tudom mi lenne erre a szakszerű eszköz, vagy a szakszerű megnevezés. A termosztát szóra a fűtés vezérlő termosztátot hozza ki, nekem pedig csak annyi kellene, hogy az adott beállított hőfoknál átkattanjon a relé és menjen az áram. Gondoltam arra is, hogy valami régi ezer éves fűtés vezérlő termosztátot használjak fel, de ha már idáig eljutottam szebben is meg lehetne oldani.
-
CPT.Pirk
Jómunkásember
Valamit nem jól csinálok. Ez az épülő csöves erősítőm táp + földelési + bemenet vázlata és eddig azt hittem mentes a brumm-tól, de ha PC-ről hajtom meg vagy PC-re kötött külső DAC-ról, akkor hallom a sercegéseken, hogy hogy dolgozik a proci. - Tipikus földhurok jelenség szerintem, mert telefonról hajtva minden jó. Rövidre zárt bemenetekkel is teljese hangtalan az erősítő, nincs brumm.
Az erősítő fém házban van, a fém ház közvetlen rá van kötve a hálózati védőföldre (ETH) egy rövid vezetékkel. Ez az összekötés ÉV előírás is.
A CLCRC a pufferelés, alatta az FP1 nagy áramú földpont van helyileg kialakítva, ami 5ohm + 100nF-on keresztül van összekötve a hálózati védőfölddel, a pirossal jelzet szakasszal.
Az erősítők egy külön nyákon vannak, ezt szimbolizálja az FP2 kis áramú földpont. Az FP2 az
FP1-re egy szál vezetékkel van rákötve.A bejövő RCA aljzatok szigetelt típusúak, a fém házhoz nem érnek hozzá. Az FP2-re vannak földelve, közvetlen az erősítőpanelen.
Szerintetek mit csináltam rosszul? -
-
*Ropi*
félisten
Vegyél egy CH341A-t, első lépésként javítsd meg
(én 3 ák. kapcsolóval csináltam, mert az 1.8 voltos SPI adaptere csak 5 voltról működik, így mindhárom feszültségen használható). Némi reszelgetés után még ATtiny-t is írtam vele, szóval sokoldalú eszköz. -
PHM
addikt
válasz
Pubszon
#73242
üzenetére
" 3 pólus van az akkun, melyekre csatlakoztassam a töltő + és - vezetékét?"
Leginkább sehova. De tényleg.
- Nem tudni, hogy milyen feszültségű és milyen kémiájú akku van a fúrógéphez.
- Nem tudni, hogy milyen állapotban vannak a 18650-es cellák. Ha valamelyik
túlmerült, lehet, hogy a pakkban lévő elektronika nem is engedné a töltést.
Szerintem vidd el a cuccot olyanhoz, aki ki tudja mérni a cellákat, és szükség
esetén cserélni, ha hibás valamelyik. Ő valószínűleg segíteni is tud majd
a töltéssel kapcsolatban is.
A lítium akkuk kezelése klnyes, nem biztos, hogy megúsznád a helytelen
töltést egy kis melegedéssel. -
Pubszon
veterán

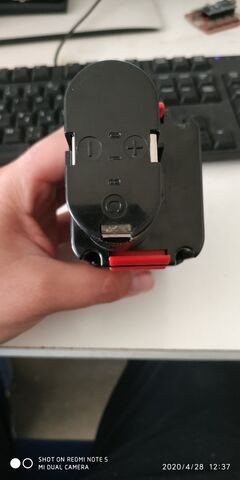

Kaptam egy sövényvágót, melynek az akkuja 5db sorba kötött 18650-es cellából áll.
Tökre le van merülve és nincs meg a töltője. Viszont van nekem egy ilyen felépítésű akkus csavarbehajtó, aminek meg van a töltője. Tölthetem azzal? 3 pólus van az akkun, melyekre csatlakoztassam a töltő + és - vezetékét?
-
#73241
KFORboy
senior tag
Speeedfire
#73239
KFORboy
senior tag
válasz
Speeedfire
#73239
üzenetére
Ugyan azt persze... Csak nagyobb tokozással avagy ha jobb teszik; nagyobb testvérét.
Típusra rákeresve kiírja a számozási variánsokat de To92 komponenseknél én mindig az 3/4-ét számolom maximumnak és az alá is kell lőni 30%-al legalább ha kényelmesen üzembiztos dolgot akarunk alkotni.To220-at rápatkolva a lábakra, amennyire szépen (kevésbé rondán) valószínűleg megoldja a korai elhalásokat.
Gondolom hangszórók okésak, egészségesek, megfelelő impedenciával választottak, tehát a kínai gyártás KONTRA ideális világra szabott sematika áldozata vagy te is.
-
#73240
VIPowER
őstag
Speeedfire
#73239
VIPowER
őstag
válasz
Speeedfire
#73239
üzenetére
Ez nem ilyen egyszerű. Ha más tranyót raksz be akkor a kapcsolásba is bele kell nyúlni.
-
#73238
KFORboy
senior tag
Speeedfire
#73237
KFORboy
senior tag
válasz
Speeedfire
#73237
üzenetére
Az egy erősebb tranyó ?
Egyemmegdearranyos...
To-220 -as tokozású variánsát kellene beadapterezni oda, aztán többet nem hasalna el."BC" meg "TIP" tranzisztorok eléggé populárisak, ezért szarrá hamisítják őket a csincsik, főleg a TO-92 tokozásúakat, de abból mindent, mert az a kispórolt félvezetőn kívül már csak 3 nikkelezet vasláb és műanyag...
Van hogy gyengébb váriánsokat csak átcímkéznek (ic-kel is játszák) az eredeti gravir lecsiszolásával és új fel-lézerezésével.Nem csoda hogy nem hozzák a gyártói specifikációkat.
-
#73237
Speeedfire
félisten
Speeedfire
félisten
Sziasztok,
tud valaki használható szerelési útmutatót Audio Analogue Puccini SE-hez?
Van egy pár tranyó ami mindig megadva magát. A múltkor elvileg erősebb tranyót kapott meg hűtést is, mégis x idő után elkezd pattogni a hangja. Kezdem unni, hogy mindig szervizbe kell vinni, pedig imádom a hangját.
Viszont ha lehet, akkor eljátszanék vele itthon, hátha valaki tud rá megoldást. Lehet, hogy körülötte is kellene még valamit cserélni, hogy a tranyó kapjon sokkot.
Érdekes mód, hogy a jobb oldali. Most vagy trehányúl csinálták meg, vagy nem tudom. -
#73236
PHM
addikt
tordaitibi
#73235
PHM
addikt
válasz
tordaitibi
#73235
üzenetére
Azok tudtommal többfokozatú szivattyúk sok járókerékkel.
Nem ismerem őket közelebbről, de szerintem másképp működnek,
mint egy egyszerű centrifugál szivattyú.
Személyes tapasztalat:
Nálunk a szűrt vizet búvárszivattyúval nyomják fel az üzemekbe.
Mikor a csatlakozó lejött a szivattyúról, kisvártatva leoldott a motorvédő.
Mivel nem volt meg a kellő fojtás a hosszú csőhálózat és a magasság-
különbség miatt, jelentősen megnőtt az áramfelvétel. -
#73235
tordaitibi
veterán
tupacamaru
#73228
válasz
tupacamaru
#73228
üzenetére
Nem tudom a mélykúti szivattyúk centriugálszivattyúk?
Azt tudom hogy egy adott helyen a 200ezer forintos mélykút szivattyút 1,5 évente kellett cserélni, a kimenet le volt fojva egy torlóval mert sok volt a vízhozam.
Mióta a tanácsomra egy frekvenciváltóval van beállítva a hozam, fojtás nélkül, a szivattyú már a 3. éve megy. Vagyis mégse rajong a teljes fordulatszám+fojtás üzemmódért. -
#73234
DasBoot
aktív tag
tordaitibi
#73233
DasBoot
aktív tag
válasz
tordaitibi
#73233
üzenetére
Jó szerencsét! Nem vagyok járatlan a villamosságban, de konkrét javaslatra volt szükségem, amit több forrásból is megkaptam. Van SSR, relé is. Az optocsatolót még senki nem ajánlotta. Kipróbálom.
-
#73233
tordaitibi
veterán
DasBoot
#73230
válasz
DasBoot
#73230
üzenetére
Optocsatoló, a kimeneti tranzisztora polaritáshelyesen a nyomógombbal párhuzamosan.
Ez multiméterrel megállapítható.
A bemeneti leddel sorba akkora előtétellenállás (tápfesz. függő) hogy a minimális katalógus áramnál kicsit több legyen.
Nagyobbacska elkó sorosan, amíg feltöltődik, addig világít a led, kapcsol a kimeneti tranzisztor-->indul a vinyó.
Az elkó értéke kísérletezés tárgya, biztosan meglegyen az 1 sec.
Kell még 1 dióda ami a feltöltött elkót a táp megszűnésekor kisüti.
Ez így 4 alkatrész. Atombiztos.Valamint azért favorizálom az optocsatolót mert ha nyomógomb bem testet vagy pozitívot kapcsol, kkor jobb elválasztani.
Én pc-t indítottam évekig optokapuval, mindn gond nélkül.A vinyó elindul, ha a gombot nyomva kapja meg a tápot?
Ha nem, akkor kell még egy késleltetés. -
KFORboy
senior tag
válasz
DasBoot
#73225
üzenetére
555 timerből ez is megvan, soft latch gomb, csak a gomb direktbe van kötve, egyetlen egyszer küld jelet amikor áramot kap, mivel elengedés nincs, kikapcsolás sem és kövi ciklus sem, az impulzus hoszt meg egy kisülő kondi adja.
Ha nagyon fapadosan akarja megoldani az ember, akkor két tranzisztor, kondi, pár ellenállás és talán egy diódából megvan az egész.
-
DasBoot
aktív tag
Jó szerencsét! Nagyobb tapasztalatú szakemberek tanácsát szeretném kérni! Olyan impulzusadó áramkört szeretnék építeni, ami a tápfeszültség rákapcsolása után csak egyetlen, kb. 1mp-es jelet ad. Azt szeretném megoldani, hogy műholdvevő USB csatlakozójáról vezéreljek egy külső HDD bekapcsolását. Igaz van rajta bekapcsológomb, de szeretném automatizálni utóbbi bekapcsolását. A HDD rendelkezik 5V-os külső tápfesszel, az adatok eSATá-n keresztúl jönnek-mennek. Amikor a műholdvevőt kikapcsolom, a HDD-is kikapcsol,ha USB-n át összevan kötve. Szóval az USB 5V-járól működne ez az impulzusadó. Hasonló működést szeretnék elérni, mint egy monostabillal, de indítóbemenet nélkül. Előre is köszönöm a segítséget, remlem érthető voltam. Amennyiben bármilyen más információ kell, szívesen leírom. Köszönettel: Joe (A feltett kérdést máshol is feltettem, ez másolat.)
-
#73224
KFORboy
senior tag
tordaitibi
#73222
KFORboy
senior tag
válasz
tordaitibi
#73222
üzenetére
Igen is, meg nem is...
A "test ellenállás" változtatása esetén magasabb ellenállást kell bekötni ami körülményesebb, mint a fenti alacsonyabb igény esetén (a B feszültség modosítás alacsonyabb feszültségre akarom mint ami az A feszültség, és a buck.kon. úgyműködik hogy a feedback ág mennyit kap az 1V ref. feszültségből, azaz minél többet, annál alacsonyabb a kimenő fesz.)
Így az N-fettel beiktatott ellenállásnak folyamat bekapcsolt állapotban kellene lennie az A állapot előidézésére és a B állapot annak kikapcsolása...
Apró mellékes, hogy lágy átmenetet akarok, ami szimplán megoldható egy bekötött kondi 1Mohmos töltéssel a kapu ágra, így ahogy lassan töltődik, a félvezető lassan bias állapotba kerülve egyre csökken az ellenállása....
"föld ellenállás" patkolása esetén ezt pont fordítva kellene, de ez így nem tetszik, mert mindenképp kell várni a kondi töltésre az alap, magasabv A feszültség eléréséhez mert az uC ága max 40mA -re terhelhető azaz kell védő ellenállás vagy még egy FET csak erre.
(Persze kis sot-23 -as fetekkel dolgozom itt, tehát nem nagy durranás de akkor se tetszik)Illetve sajnos közbeszól, hogy a buckkonverter anomáliákat szül, a kimenő áram korlátozódik a töredékére... Valószínűleg mert az áram így is úgy is össze-vissza folyik tranzisztor/fet esetén... De optokuplerrel ez teljességgel kizárható, mert izolált a kapcsolás áramától, sőt mitöbb, itt is lehet játszani a töltő kondi töltéses opto egység lassú "fel derengetésével" amivel a tranzisztor ág ellenállása szép lassan 400K-ról leesik közel 0-ra.
Ez egy nagyon kényelmes, hibától és zajtól mentes izolált megoldás... Plusz extraként a uC is védett a buckkonverter felől.
So... that's my way i guess...
-
#73223
tordaitibi
veterán
mezis
#73221
-
#73222
tordaitibi
veterán
KFORboy
#73218
-
sztanozs
veterán
Írtam, hogy kékre rápróbáltam - tehát terhelés nélkül és terhelés alatt is rámértem a bemenő 230V-os ágra. A páka terhelése alatt nem volt változás - tehát megvolt a 230 V kisebb terhelés alatt is. Sajnos nagyobb terheléssel nem tudtam mérni, a vasalóra túl gyorsan leoldott. Más nem volt kéznél ami teljesítményben a kettő között lett volna.
A szivattyúval nem tudtam mérni, annak a dugaljja nem túl könnyen elérhető helyen van - főleg ha szétszedett állapotban akarok rámérni a dugaljra. -
KFORboy
senior tag
Basszus... tényleg optokupler megoldja
Amm buck konverter kimenő értékét akarom módosítani mikrokontrollerrel, nem relézek, erős túlzás...
P-fet is talán megoldaná, de azt nemtom táraztam-e be... Sosem volt rá szükség de az optokupler lesz a tuti mert az izolált kapcsoló.Mikor az ember sokat görnyed monoton mód a kód írás, nyák rendezés meg maga a kapcsolás tervezésében a folyamatos hibák után belevész az egészbe és nem lát meg ilyen nyílvánvaló dolgokat...
Köszönöm !
-
#73217
sztanozs
veterán
tordaitibi
#73164
sztanozs
veterán
válasz
tordaitibi
#73164
üzenetére
Köszi! A kékekre végül tegnap rápróbáltam be és kimeneten is meg volt a 230V az 50W-os páká. Azt simán kapcsolgatja ki-be, de a vasalót (3.1 kW, ami kéznél volt) már nem volt hajlandó bekapcsolni, rögtön leoldott - mondjuk ezen nem csodálkozom.
Holnap ránézek a pirosra is, ma már nincs kedvem nekiállni vacakolni vele.
Ahogy nézem a szivattyú 1300W-os, szóval amúgy nem szabadna gondot okozzon... -
#73214
tordaitibi
veterán
KFORboy
#73213
-
KFORboy
senior tag
Valaki tud valami zseniális ötletet, hogyan tudnék bekapcsolni egy feszültségelosztóba extra, alacsonyabb ellenállású ellenállásokat párhuzamosan R1-re?
Ki van kalkulálva az érték, figyelembe véve a párhuzamos kötésből eredő változókkal meg minden, egyedül a kapcsolásra kellene valami elektromos komponens
Eddigi próbáim szerint N-FET -el lehetetlen a dolog. (polarizációs visszacsatolás végett).
NPN tranzisztorral anomáliák születnek.
PNP -vel nem is ment sehogy se, mert annak föld csatolás kell.Kezdek kicsit kiégni és ott tartok, hogy inkább beszerzek digitális ellenállást...
Esetleg ha van ötletetek azt szívesen fogadnám !
Képpel szemléltetve a vizuális típusoknak:
-
centrifugál szivattyú, de az áramfelvétel nő, mert nagyobb az ellenállása a víznek... a motornak jobban kell dolgoznia...
a bajom, hogy egy 400W-os 12V-os tápom van ami eléggé visszafojtott vízmennyiség esetén 1,4A-t vesz fel a hálózatról szóval 336W-ot ... nem nagyon szeretném ennyire kiszámolva hajtani ... tudom ez még "csak" 85% körüli...
-
Sziasztok,
van egy 12 voltos szivattyú ami körülbelül 200-250W- közötti teljesítményt vesz fel... Viszont a rendelkezésre álló vízhozamnál több vizet vesz ki így a kútból. Van arra mód, hogy tudjam csökkenteni a teljesítményét?
Jelenleg a feljövő vízcsőn van egy szabályzó szelep, de elég overkill, hogy leterhelem a szivattyút azért, hogy kevesebb vizet tudjon felnyomni...
-
darvinya
titán
Tehát, akkor autó gyártó szándékosan elköti, hogy még véletlenül sem legyen használható, mert ezen áramkörön van elektromos magasság állító, stb.
Azért nem úgy van, hogy össze-vissza kötögetnek gyártók, mert ECU, stb. rendszerek minden indítás után kidöglenének.De értem mit írsz.
-
PHM
addikt
válasz
darvinya
#73206
üzenetére
És arra mi a garancia, hogy nincs mókolva a bekötés?
Netán ismered az összes gyártó és az összes egyedi építésű jármű
vezetékezését?
Az egyenirányító azért van, hogy ugyanúgy lehessen használni,
mint a hagyományos izzót.
Lehetne egyetlen soros védődiódát is beépíteni, amivel azt kockáztatja
a gyártó, hogy néhányan fölöslegesen cseréltetnek garanciában.
Így bolondbiztos, szerintem fölösleges ezen fennakadni.
Köszi!
Új hozzászólás Aktív témák
- Vivo Y76 5G 128GB, Kártyafüggetlen, 1 Év Garanciával
- Bomba ár! HP EliteBook 845 G9 - Ryzen 5 6650U I 16GB I 512SSD I 14,1" Touch I Cam I W11 I NBD Gari!
- Felsőkategóriás merev csöves Gamer PC! I7 12700KF / RTX 3090 24GB / 32GB DDR5 / 1TB SSD!
- Bomba ár! Toshiba Satellite Pro R50-C - i3-6G I 4GB I 128GB SSD I 15,6" I HDMI I Cam I W10 I Gari!
- BESZÁMÍTÁS! Asus TUF A620M R7 7700 64GB DDR5 500GB SSD RX 6800 XT 16GB ZALMAN I3 NEO Seasonic 750W
