Talpon vagyunk, köszönjük a sok biztatást! Ha segíteni szeretnél, boldogan ajánljuk Előfizetéseinket!
-
PROHARDVER!
Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
válasz
darvinya
#72794
üzenetére
Ha jól sejtem akkor a "kutya" egy nagyon régi még a csöves TV-k idejéből származó szakmai kifejezést jelent ahol a nagyfeszültségű részegységet zárták egy jól szellőző fém dobozba és azt hívták kutyaháznak "ha belenyúlsz megharap" vagy valami ilyesmire utalt.
A sorkimenő trafón a 17~20kV 4-5cm-ről is képes volt áthúzni a felé közelített csavarhúzóra. -
CPT.Pirk
Jómunkásember
válasz
ecaddsell
#72792
üzenetére
Nem megy sehova a 125MHz, a PLL az IC-n belül van, mint minden lan IC-nél. Az IC és a quartz között van mindössze 1cm távolság.
A quartz -> oszcillátor csere azért érdekes, mert a cpu panelen oszcillátort használnak a lan IC-nél (igaz az másik fajta lan IC), és ott semmilyen kisugárzást nem mértem működés közben.
-
ecaddsell
aktív tag
válasz
CPT.Pirk
#72789
üzenetére
Nem hiszem, hogy a quartz csere önmagában bármit megoldana, megnéztem a MYIR Zynq7020 kártya rajzát ott is sima quartz van (egyébként az is egy komplett szgép kb. bankkártya méretben Ubuntut bootol mondjuk nem tudja a FHD felbontást, bár HDMI kimenete van).
Egyébként meg ennyi leírásból nehezen fogja neked itt bárki megmondani mit kell csinálni, eleve nem tudjuk menyivel kellene kisebb legyen a kisugárzás vagy pontosan mi az aggály stb. A 125MHz-et PLL állítja elő a 25MHz-ből amit aztán nem tudunk hova megy a PCBn stb.
Nem mellékesen ez egy kicsit túl is nyúlik már a hobbi elektronika kategóriáján...Rajz meg 1 kép a MYIR kártya releváns részéről (Microchip KSZ9031RN van benne, tök jól látszanak a diff párok ahogy a csatihoz mennek a chiptől):
-
CPT.Pirk
Jómunkásember
válasz
ecaddsell
#72788
üzenetére

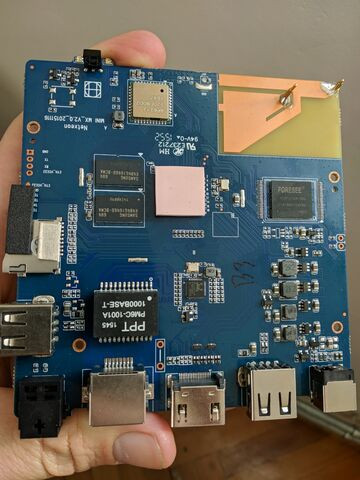

Ehhez hasonló megoldás van megcsinálva:
Egyrészt trafós csatolás egyszerűen nem fér el magasság korlát miatt, másrészt ez robbanásbiztos eszköz, nem lehet benne trafó a külvilág felé, mert akkor világvége van. Viszont a jelvezetékeken nincs mérhető tüske, és az áramkör tápjain sem mérem a tüskét, csak a quartz-on és az XI-XO vezetékeken.
és mezis,
A Quartz XO lábával sorban egy 499Ohm némileg csökkentette a mérhető tüskét, viszont most az ellenállás sugároz jobban (ezt javasolta a LAN IC egyik adatlapja). Most azon gondolkodunk, hogy Quartz helyet oszcillátort kellene feltenni, csak éppen nem találunk 25 megás példányt... -
ecaddsell
aktív tag
válasz
CPT.Pirk
#72786
üzenetére
az ethermet kondis leválasztással jut be, azon kívül csak táp megy be a készülékbe.
Ez meg hogy néz ki, van erről valami képed?
Az átvezető kondis megoldás a fém árnyékolású RF cuccoknál volt divat (oda forrasztották) amin keresztül a tápot vitték be, előkotortam két ilyen cuccot, a barnás 1.5n a zöld meg kb. tizede.
Ezen bármi jelet átvinni a jel jelentős csillapításával jár.
Tényleg érdekelne valami kép erről a cuccról...
Ja egyébként műanyag helyett lehetne valami normális fém árnyékolás is...
-
CPT.Pirk
Jómunkásember
És ecaddsell,
Nem, ez egy hordozható eszköz, műanyag házban. Gyakorlatilag egy komplett érintőképernyős számítógép alacsony fogyasztású procival, plusz két mikrovezérlővel meg a körítésükkel a nyákon. Maga a nyák 8 réteges, külön GND layerekkel ahol nem viszünk jeleket.
*igen, az ethermet kondis leválasztással jut be, azon kívül csak táp megy be a készülékbe.
Csináltam egyszerű EMC szondát meg spektrum analizátort egy DVB-T tunerből és koax kábelből, azzal sikerült is mérni 125MHz-en csúcsokat. Az említett LAN IC-nél egy kisebb csúcsot magán az IC-n, egy nagyobbat meg a quartzon mértem. A Quartzon magán a 25MHz-et is mértem, ami elvileg normális.
Ezen kívül még a pcb túloldalán lévő SSD egyik pontján mértem 125MHz-et, még egy kicsit nagyobb amplitúdóval is, mint a quartzon.
Most a gond az, hogy nem tudom, hogy pontosan honnan mérték a 125MHz-et, még az sem 100%, hogy ez az alaplap a forrás. -
ecaddsell
aktív tag
válasz
CPT.Pirk
#72778
üzenetére
Nincs EMC-s tapasztalatom, mi lehet ilyenkor? Mit lehet érdemes csinálni?
Első körben megnézni néhány eevblogos videót, pl.:
EEVblog #1178 - Build a $10 DIY EMC Probe
https://www.youtube.com/watch?v=2xy3Hm1_ZqIEEVblog #1188 - $10 DIY EMC Probe using Scope FFT
https://www.youtube.com/watch?v=nImoQcoqkuQEEVblog #1176 - 2 Layer vs 4 Layer PCB EMC TESTED!
https://www.youtube.com/watch?v=crs_QLuUTyQEEVblog #1085 - Bypass Capacitors Visualised!
https://www.youtube.com/watch?v=1xicZF9glH0Röviden: Több rétegű PCB, több szűrőkondi és spektrumanalizátor (esetleg szkóp)+megfelelő mérőfejjel tesztelés.
-
KFORboy
senior tag
válasz
Beniii06
#72782
üzenetére
Nem érdekes... szimplán rosszul csináltad !
Nyitsz egy dispute-ot igen, az eladónak van 3 napja, hogy reagáljon rá, ha az eladó nem reagál, akkor automatikusan elfogadottá válik a disputeban megállapított igényed !
Az eladó válaszol, ajánlatot tesz visszafelé, pl részbeni visszatérítés, vagy 0Ft visszatérítés.
Ezt logikus, nem fogadod el (ha igen, akkor nincs tovább), rányomsz, hogy nem fogadod el...
Mégegyszer megtörténik ez az egész... aminek ha az eredménye ugyan ez, ismét kezdődik egy kör, aminek a végén ha ismét nem juttok egyezségre (Azaz összesen 3x-i alkalommal nem tudtok egyezségre jutni) akkor amint rányomtál az eladó ajánlatának elutasítására; maga az Aliexpress lép közbe (Aliexpress step in).
Aliexpress egyéni elbírálása 24 órán belül teljesül, de igazából hamarabb....
A feltöltött és leírt bizonyítékok alapján (evidences) amik lehetnek képek, videók, illetve ezeket folyamatosan lehet módosítani, kb korlátlan mennyiségben hozzáadni (egyszerre, egy módosítás alatt max 5 tétel a képek és videók terén és nemtom hány ezer karaktert írhatsz, de ha képként töltöd fel a szöveget kiegészítésként vagy akármi az is látják) illetve mindennek lehet látni egy Historyját egy idővonalon.
Ha nem hobbiból írtál, hanem tényleg eltér a descriptiontól a cucc vagy törött, hibás, stb... akkor nyugodj meg, jogosnak fogják ítélni számodra az igényed... nincs kecmec !
A pénz meg kb 1-3 napon belül a számládon ! HA forintban fizettél akkor pontosan ugyan annyi forint, fillérre pontosan mint amit fizettél ! HA más valutával akkor mással, akkor is ugyanígy abban a valutában ugyan az az összeg amit fizettél !Egyre több eladó van akik az aliexpress saját postaszolgáltatását alkalmazza, ennek a feltétele, hogy az aliexpress minőségbiztosítási család kiemelt tagjává kell avanzsálniuk maguk, azaz ha Dispute vagy egyéb minőségbiztosítási ügy van, egyből az aliexpresshez kerül, az eladó kezéből kivéve az ügyet.
Nagyon sok igencsak forgalmas eladó illetve márkák saját aliexpress shopjai van, hogy alapértelmezettnek ezt választják (pl kedvezmények a részesedésben, ali postától függetlenül) mert szimplán kényelmes.Mindezen felül ha Platina tag vagy mint én, ez igen sok esetben alapértelmezett.
Az Aliexpress customer assistant supporttal nemigazán kell beszélni mert NINCS miről.
Ők nem tudnak semmit úgy konkrétan művelni, az a folyamat van ami ott fentebb le van írva.
De ha mindenképp beszélni akarsz valakivel akin a dühöd kitöltheted, a robottal csak pár percig kell activitizni aztán átdob emberhez... tehát ez sem igaz...Havi átlag 40-50 tételt rendelek minimum aliexpressről, kb 20 tétel Gearbest (ritkán de akkor tömeges kb 200db-os tétel banggoodról) és kevesebb mint 10 tételt agyabajról (korábban ez fordítva volt)... tehát tudom miről beszélek.
Véleményem szerint nem jól írtad le a problémád és/vagy nem töltöttél fel elégséges bizonyítékot illetve nem jól vitted a folyamatot a dispute alatt.
Nem vagyok maradéktalanul elégedett az aliexpressel sem, de messze a legkiemelkedőbb a többi webshoppal szemben az ár / arány / biztonság triumvirátusában !
Paypallt már olyan fél éve nem használunk mióta a nagyon okos CEO-ja kitalálta, hogy így is úgy is lecsípnek x% pénzt ha sikeres az üzlet ha nem... ez meg logikus, vitakérdés, hogy akkor kit is terheljen ?
Ha a vevőt, az nyilvános kib@xás, ha az eladót, akkor meg szándékosan lehet szopatni, hogy leadok rendelést 1000db 100 000USD-s termékre a hitelkártyámmal, aztán visszamondom még aznap...
Jó számolgatást, hogy ez mégis mennyibe kerülhet egy eladónak !
Logikus, hogy minden eladói felület elpártolt ezen undorító cég mellől !
Amúgy teljesen fölösleges a paypall meg minden ilyen közbeiktatott tortúra; bakkártyával teljesértékű és biztonságos a fizetés, ugyanúgy egy elkülönített alapba megy a pénz míg a szállítás és a további akár 40 napos minőségbiztosítási keret (amivel még simán tudsz csalni is ha nem nyomsz rá egyből, hogy átvetted a cuccot hanem csak extendeled a delivery confirmation timeot)
HA most azzal jössz, hogy nem bízol bennük, akkor meg nem neked való a netes vásárlás... megy úgy semmilyen vásárlás ! -
Beniii06
addikt
válasz
KFORboy
#72774
üzenetére
Érdekes, nekem pont alival van negatív tapasztalat.
"Aliexpressen van normális minőségbiztosításod, azaz ha az akkuk nem jönnek meg, vagy megjönnek és nem jók vagy megérkezésük után 15-40 nappal van velük baj, dispute-ot nyitsz evidencekkel és visszakapod a pénzed 1 héten belül."
Nyitsz egy dispute-ot már ha az eladó reagál rá vagy van olyan eset is, hogy még dispute-ot sem tudsz nyitni. Support egyenlő a 0-val, csak egy bottal tudsz csetelni, ami annyit tud írni, hogy várj, az eladó nem reagál, te meg élő emberrel sem tudsz beszélni, ja és itt jön a lényeg: PayPal-t nem fogadnak el, csak a saját vackukat, így még írni sem tudsz a paypalnak, hogy gond van és fordítsa vissza a pénzt. Alin vársz 2 hónapot reménykedve, hogy talán visszakapod a pénzedet.
-
#72780
rednifegnar
senior tag
rednifegnar
senior tag
sracok, van itt microchip/pic topic? lenne kerdesem a heflashal kapcsolatban de inkabb oda irnam ha van ilyen...
-
CPT.Pirk
Jómunkásember
EMC mérésen jött elő, hogy 125 és 250MHz-en kisugárzása van a készüléknek, pontosabban ez egy 3 elemes készülék lánc, amelyek között 100MBit-es Ethernet a kapcsolat.
25MHz-es Quartz(ok) lehetnek a források, amik Ethernet IC-ket hajtanak, azokban PLL csinálja a 125MHz-et. Még nem találtuk meg melyik IC lehet a felelős, de a quarzt rész azonos, csak az IC-k térnek el.Nincs EMC-s tapasztalatom, mi lehet ilyenkor? Mit lehet érdemes csinálni?
A PCB-ken az Ethernet huzalozás mindenhol differenciális párként volt víve, az adott rétegvastagsághoz kiszámolt optimális vezető szélesség és távolság paraméterekkel, hogy ne legyen impedancia gond. A tápok is alaposan meg vannak szűrve. -
PHM
addikt
válasz
Headless
#72776
üzenetére
Az akkupakkokban mintha nem lenne BMS áramkör, legalábbis én nem látom.
(A képeken sehol nem látom a nyák körvonalait a fólia alatt.)
Ezért én inkább egyedi cellákból építeném meg a pakkot, a megfelelő BMS
áramkör felhasználásával.
Töltőnek pedig direkt lítium cellákhoz valót használnék, olyat, ami a beállított
minimum töltőáram alatt kikapcsol. [link]
A hagyományos, például autó akkuhoz való töltők ide felejtősek. -
Headless
őstag
válasz
KFORboy
#72774
üzenetére
Szóval azt mondod inkább külön cellakat kéne venni, és a védő/balance/töltő áramkört külön megvenni?
én konkrétan ilyen előregyártott cellapakkokban gondolkoztam, egyszerűbb lenne. [alliexpress] ez konkrétan 3s3p li-ion. Vagy ezeket egyáltalán nem ajánlott bepróbálni?
itt egy liitokalas például igazából minnél nagyobb annál jobb
[link]
ezek a 20-25 USD termékek túl szép, hogy igaz legyen kategória? amúgy túl merítés valószínű nem fog fennálni sose, a túltöltés annál inkább, mert lenne olyan, hogy éjszakára lenne feldugva, csak akkor vennék, ha ez tényleg nem okoz gondot ezeknek.ezek a töltők sima 12V-os töltők jól gondolom? mert ilyenem van pár, vagy ezek valamennyire emelt feszültségűek? 12.6v? mert a leírásban az szerepel, hogy 12.6v a töltőfeszültség. ideális lenne a csatlakozó a most összerakott kis töltőmodulomhoz.
-
KFORboy
senior tag
válasz
Headless
#72772
üzenetére
Aliexpressen vannak a Litokala cellák, ezekkel eddig nem volt gáz, kb 700HUF/db az előre forrfülezett.
Aliexpressen van normális minőségbiztosításod, azaz ha az akkuk nem jönnek meg, vagy megjönnek és nem jók vagy megérkezésük után 15-40 nappal van velük baj, dispute-ot nyitsz evidencekkel és visszakapod a pénzed 1 héten belül.Agybajon 40 napig levelezhetsz 1USD-ért is és átvétel után, meg úgy eleve eléggé körülményes minden ilyen support.
Amazon meg nagyon jó supporttal bír, akár fel is hívnak téged ha az kell, de ez a cuccok árába be is van építve ami jelentős 3-5x -ös többletköltség.BMS-t te építesz rá a cellákra, csak nagy gyártók kivételes celláin van dedikált védőáramkör de az csak többnyire a túlmerítés ellen véd (surefire, surefire lámpákhoz) illetve túláram esetén leeég, a töltés/merítés/balanszírozási managementbe nem játszik szerepet.
-
Headless
őstag
sziasztok szeretnék venni 18650-es cellából epített akkukat, tudtok valami biztos forrást, ahonnan nem lesz gond vele?
3s2p konfigurációban gondolkoztam elsőre ebay, amazon tele van velük minőség nem tudom milyen töltésük odafigyelés mentes amik bms-el rendelkeznek? vagy speciális töltök szükségesek ebben az esetben?
-
PitLee
őstag
válasz
darvinya
#72767
üzenetére
Hmm utólagos beszerelésnek tűnik.
Az egyik ami eszembe jut az a reed relé.
Ezt lehet amolyan rejtett kapcsolóként üzemeltetni, kell egy mágnes hozzá.
De műkszik így is https://www.electroschematics.com/reed-relay/ui: közben eszembe jutott az utánfutó indexnél láttam ilyen hengeres dolgokat
gugli képek
ui2: itt a bekötési rajza
http://www.visszajelzo.hu/visszajelzo.html
ui3: uvv az lehet akkor a utánfutó villogó visszajelző a neve uiv utánfutó irányjelző visszajelző úgyhogy a fene tudja.A másik a higanykapcsoló, amit régen autóba riasztók is használtak az emeléses vagy elmozdításos lopás ellen, de azt nem hinném, hogy így szerelték volna.
-
#72766
rednifegnar
senior tag
haten
#72748
rednifegnar
senior tag
hehe ezzel en is beszoptam. nem tudtam kiprobalni vasarlas elott, de ha latom nem veszem meg.
a szinkron problemat egyszeru megoldani, bedugva kell hagyni jo darabig. az enyimben minden jegcsapnak van egy procija. ezek egy ido utan elcsusznak egymastol es akkor mar nem szinkronban mukodnek.
viszont ami az igazi gondom hogy eleg randa a mintaja, nem olyan mint vartam, nem az a "csurgos" hanem csak egy szimpla futofeny. gondoltam atcsinalom valami pic-el, csak ketseges hogy erdemes e ennyi melot es penzt belefeccolni... -
#72765
mezis
félisten
tillatrilla
#72763
mezis
félisten
válasz
tillatrilla
#72763
üzenetére
Igen, ott a helye, rögtön a bejövő UPC koax kábelen.
-
#72763
tillatrilla
senior tag
mezis
#72758
-
#72762
dave0825
őstag
tordaitibi
#72722
dave0825
őstag
válasz
tordaitibi
#72722
üzenetére
és KFORboy, és totya694: köszi mindegyikőtöknek, kipróbáltam motoron, tökéletesen világított, akár adtam gázt, akár alapjáraton ment, úgyhogy bírja, nem kell vennem semmit hozzá.
-
válasz
totya694
#72759
üzenetére
Amikor csak kondit kell cserélni, az nem érdekes, pláne egy drágább tápban. Én neki szoktam állni a nehezebb hibáknak, is, csak általában béna vagyok
Nem egyszer volt kirohadt forrasztás, meg a hűtőborda valami miatt elrángatta a TO-220 tokos tranzisztort, annak meg kitört a forrasztása.
A fizikailag nem beférő elkó meg azért általában megoldhatóNem éri meg - neked. Valaki másnak (nekem) megérheti. Nem beszélve arról, hogy amit megjavít az ember, az később lesz e-hulladék.
-
válasz
MILON12
#72757
üzenetére
Egy PC tápegység eléggé összetett.Nem csak azt kell szem előtt tartani,hogy "csak" menjen a gép.Sok év alatt ha csak egyszerű prodlémája van is annak az adott hibának a kiküszöbölése után sem árt az összes elektrolit kondenzátort kicserélni.Ha azokból megveszi az ember a közepes kategóriás páldányokat akkor is már több 1000Ft csak az alkatrész költség+ még javítási díj (esetleg posta) és már ott tartasz,hogy pár 1000Ft megtoldásával veszel egy újat.

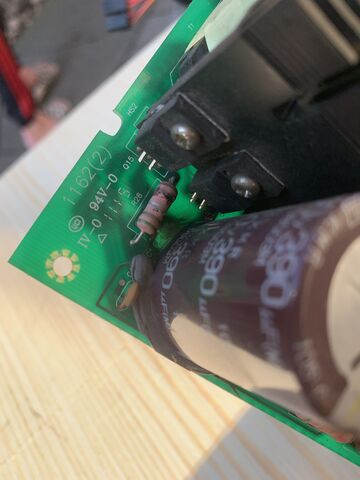

Ha a képen lévő ellenállás szakadt akkor valószínű,hogy a primér körben valamelyik FET zárlatos...
Meg sok esetben az hiúsítja meg pl. 1-1 elkó cseréjét mert a kereskedelemben kapható fizikai méretekkel rendelkező kondenzátor be sem fér a rég helyére.Régebbi FSP tápok közt volt olyan amiben csak 1db elkót kellett kicserélni és utána még éveket elment(de az egy 5 -6 évvel ez előtti 350W-os egyszerű tápegység volt)
Összegezve még magamnak se javítok mert nem éri meg. -
#72758
mezis
félisten
tillatrilla
#72750
mezis
félisten
válasz
tillatrilla
#72750
üzenetére
-
fgabor87
tag
válasz
darvinya
#72745
üzenetére
Másik is rendben.. picit meg volt szorulva, nehezebben jött ki, de semmi baja. Kifújtam kompresszorral, kis fekete por jött ki, de nem vészes. Összeraktam, még egy próba, megint elégette a biztosítékot. Egyébként 10A-es van benne. Úgyhogy ez a motor megy szervizbe úgy látom. Köszi a segítséget!
-
#72750
tillatrilla
senior tag
tillatrilla
senior tag
Sziasztok! A problémám az,hogy asztali pc,illetve laptop, hdmi kábellel a tvre dugva a tv zavaró zúgásba kezd.Ez a zaj megszűnik laptopnál,ha csak aksiról megy.A tv-ből egyenként próba képpen kihúztam lan kábelt,stb-t,de csak akkor múlik el a zaj,ha a upc box-ból kihúzom a koax kábelt. Tudom,földhurok,vagy mi a szösz... Ilyet néztem: [link] Gondolom az upcnek hiába mondanám a problémámat,nem segítenének rajtam,vagy mégis? Szóval ha magamra maradok a zúgásommal,és vennék a linken lévőből,a padláson lévő kábelbe bekötném,megszűnne a zaj? Illetve hová lenne érdemes kötni? Csak a zajt produkáló tv lejövő vezetékébe,vagy mivel több tvnek van fent osztó,közvetlenül a bejövő/első osztó közé? Földelés rendben van. Köszönöm előre is!!
-
haten
tag

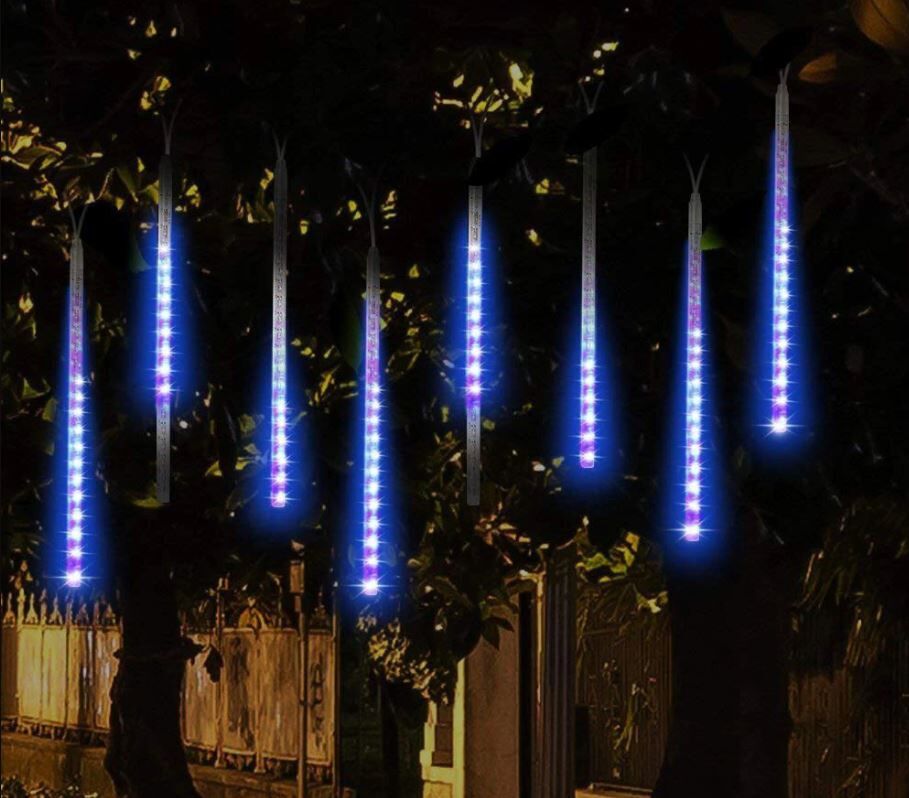

Tanácsot szeretnék kérni. Vettem karácsonyi dekorációnak egy 10 db-os jégcsap stílusú ledsort. Amikor megjött és kipróbáltam szomorúan tapasztaltam, hogy mind a 10 ledsoron szinkronban egyszerre fut a fény. Szeretném ezt véletlenszerűen egymás után vezérelni, hogy lehetne olcsón megoldani? Mit keressek hozzá?
-
#72747
terapeuta007
aktív tag
terapeuta007
aktív tag
Az online oktatás harcmezejéről jelentkezem. Ez az elektrotanár ez előtt is egy troll aberrált és inkompetens ember volt mondjuk..Amugy tényleg egy troll is, Órán ilyen retardált és random kitalált sztorikat mesélt(gabonaköröktől a kommunizmusig mindent érintett),Mindenkit bandinak hív (pl. start wars pólos bandi) és minden második mondata irónia.(pl. senki nem ért semmit rossz a feladat és ő se tudja mit kell vele csinálni és odakérdezünk visszaválaszol: Ügyesek vagytok fiúk, így tovább).
Arról nem is beszélve, hogy órán nyugdijazott nyomtatókból szedette ki velünk a szervómotort, hogy aztán eladja.
Erre odalehet figyelni. Ezen kiégtünk az osztállyal.
Amugy én bírtam a tanárt a hülyeségeire trollkodással és iróniával reagáltam, Ezért nekem 4-eseket is adott.
meg én segítettem az osztályt a lehető legjobban megcsinálni a feladatot és az alapból hibás táblázatokat a legjobban kitölteni (kapcsolási rajzokat csináltatott velünk elméleti előkészítés nélkül.
Nála mindeki 3-ast kap akár elkezdte a feladatot akár nem.
Csak megmondta mia rajzprogram neve és már ültünk is a képcsöves windows xp-s csapágyas gamerpc-k elé.És amugy nemis elektros osztály vagyunk ez az első évünk az elektronikával. -
llacee
őstag
Sziasztok!
Tönkre ment a forrasztó állomásom. ZD99 [link]
Alapvetően otthonra IoT eszközök építése kisebb panelek építése/ javítása a használati cél, de szeretnék egy normálisabb állomást.
Kettővel szemezek, szerintetek melyik a jobb a fentieket figyelembe véve:
Fahrenheit 28013 230V/ 60W [link]
Weller WE 1010 digitális forrasztóállomás [link] -
fgabor87
tag
válasz
darvinya
#72743
üzenetére
Köszi, akkor azt még megnézem... valószínű ki kell szedni hozzá a motort. Gondolom a két szénkefe egymással szembe kell, hogy legyen, egy van a felső oldalán, azzal szembe alul pedig a vezetékek mennek be... de ott csak tapogatni tudok így... nem nagyon éreztem semmit. Holnap kiszedem az egész motort, és megnézem.
-
fgabor87
tag
Egy darab van benne, de azt megnéztem, tökéletes állapotban van. És amúgy most este derült ki, hogy a ma délutáni próbámnál nem csak a gépben lévő olvadót égette el, hanem leverte a kismegszakítót is, ami legalább 16 amper, de lehet, hogy több(nem néztem meg mekkora). Csak este vettük észre, hogy men megy a fűtés, akkor kezdtük keresgélni, hogy mi lehet.
-
fgabor87
tag
Áhh úgy néz ki a motor zárlatos. Ha azt lekötöm, rendesen bekapcsol a pad, lehet nyomkodni a gombokat, elindítani, és rendesen adja is a feszültséget a motor felé. Amint rádugom a motort, csak simán a pad áram alá helyezése (ilyenkor a motor nem is menne) kiégeti az olvadóbiztosítékot. A sajátja nem tudom mekkora, de leverte már a 16 amperes kismegszakítót is. Nem szorul semmi, kézzel tudom tekerni nagyon könnyen.
A multiméter már öreg, és néha picit pontatlan, de most a beindítási próbálkozás után már csak 0,6 ohmos ellenállást írt a motorra. -
#72739
pjen
félisten
gyenesmartin
#72738
pjen
félisten
válasz
gyenesmartin
#72738
üzenetére
Akkor csak az ellenáramú,forgásirányváltásos fékkel próbálkoznék.
-
-
-
-
PitLee
őstag
válasz
Nerazim
#72726
üzenetére
Ennyire nem értek hozzá, de szerintem
Húzd ki a tápot a lapból és ahogy a képeden vannak a mérőtüskék mérj így
https://youtu.be/9mAOxH7El50?t=183
vagy így
https://youtu.be/9mAOxH7El50?t=222
ezzel azt nézed, hogy van-e zárlat vagy nincs.A másik mérés már érdekesebb, DC amper/áramerősség
https://youtu.be/9mAOxH7El50?t=445
( a te készülékeden ha jól látom felül van a 20-as szám!)
Átkapcsolod a multimétert az egyenáram DC 20 Amperre és a piros mérőtüske vezetékét átteszed baloldalon a legszélső likba.Az adapter csatlakozót valahogy oda kéne fognod ahol a fekete mérőtüske van a képeden.
A piros mérőtüskét az adapter csatlakozó végén likba/hoz nyomni míg a feketét a képed szerinti piros mérőtüske helyére
Ha van drót vagy valami csipesz, előtte próbáld összeállítania a mérési környezetet és csak utána dugd vagy kapcsolj 230Voltot.
Csak saját felelősségre ! -
#72729
pjen
félisten
gyenesmartin
#72728
pjen
félisten
válasz
gyenesmartin
#72728
üzenetére
Rugós fékkel mint ami a varrógép motorokon van,ez lehet elektró mágneses is..Esetleg szakaszos forgás irány váltással.
-
#72728
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
1 fázisú 230v-os asszinkron motort ti hogy állítanátok meg gyorsan? Jelenleg a mágneskapcsolón lévő bontó érintkezők használom, amivel rövidre zárom a tekercsét. De eléggé változatos, hogy mennyi idő alatt áll meg. Van, hogy szinte azonnal és van hogy mintha nem is érne semmit ez a fékezés. 100w körüli motorról van szó. -
#72726
Nerazim
őstag
tordaitibi
#72724
Nerazim
őstag
válasz
tordaitibi
#72724
üzenetére
Így gondoltad?
-
#72725
hcl
titán
tordaitibi
#72724
válasz
tordaitibi
#72724
üzenetére
"És igazuk van valahol, aki nem a gyári adapterrel próbálkozik az magára vessen."
Szerintem nincs, pláne ha a gyári adapter noname Sony dugós vacak. USB esetén még megérteném.
Az a 15Ft-os dióda meg akkora tételben inkább 5Ft. -
#72724
tordaitibi
veterán
Nerazim
#72723
válasz
Nerazim
#72723
üzenetére
Gyakorlatilag minden ha az aktív alkatrészek, IC-k a közvetlen betápot kapják. Ha van benne 3,3V tápkör, esetleg azok talán túlélték amik ez után vannak de ez sem valószínű. Az összes aktív elem ami szigorúan 5 voltot igényel az mind megnyúvadt.
Egy lehetőség van, ha bemeneten van szupresszor dióda, akkor van esély hogy az feláldozta magát és megvédte a többi alkatrészt.
Ez nem jellemző mivel arra számítanak a tervezők hogy csak a saját adapterével lesz használva.
Ezokból manapság a polaritásvédő 15 forintos diódát sem építik be pedig több 10000 forintos eszközt menthetne meg egy véletlen helyzetben.
És igazuk van valahol, aki nem a gyári adapterrel próbálkozik az magára vessen.
Nekem a legszerencsétlenebb félredugásom egy 22collos ips monitor azonnali és javíthatatlan halálát okozta.
Rádugva az 5 voltot, mennyi az áramfelvétel, multiméterrel mérva a +- betápon zárlatot mutat? -
Nerazim
őstag
Üdv!
Egy kis segítséget szeretnék kérni. Van nekem egy S905 tv boxom amire tévedésből 12V os tápot dugtam az 5V helyett. Mi mehetett tönrke? Ki tudom mérni esetleg, hogy miket kell benne cserélni? Szétszedtem és 1 v 2 db 2R2 nevű valami picit feketébb volt talán a kelleténél és büdösebb is. Ezen kívül még mi mehetett ki? Mutatom a képet:
-
#72722
tordaitibi
veterán
dave0825
#72709
válasz
dave0825
#72709
üzenetére
Ha valamit autos (motoros) uzemre terveznek akkor annak a nevleges feszultsege 12V de az uzemi 14-15V.
Rovid ideig 16-17 voltot is birnak, en kenytelen voltam fesz.szabalyzo hiba miatt 17 voltos toltessel 30 percet autozni hogy hazaerjek.
Semminek nem lett baja.
A motorvezerlok, elektronikak mostoha korulmenyek kozott 7-8 volttol (inditozaskor) 18-20 voltig mukodokepesek.
Az autoizzok is erre a 14-15 voltra vannak tervezve, a nevleges rairt teljesitmenyt ekkor adjak le.
Probalj ki egy barmilyen izzot 12voltol. Nem fogja leadni a nevlegest.
A kodlampadnak a 14-15 voltot birnia kell. Szep is lenne ha az autokba kulon stabilizator kene a az izzoknak, a futoventillatornak, az ablaktorlo motornak stb. Pedig azokra is 12 V van irva.
Ha nem birja akkor a kodlampa akkor az gagyi ipari hulladek es nem a motorodba van a hiba.
Ezalol a tenyleg 12 voltos ledszalagok a kivetel, azok valoban maximalisan 12 voltra tervezettek . Autoban allando uzembe hehany nap-nehany hetnel tobbet nem birnak. -
dave0825
őstag
válasz
KFORboy
#72719
üzenetére
Ilyenem talán van még 1 otthon, de előbb megnézem, hogy tényleg villog-e, ha változtatom a feszültséget, mert ezzel még valahogy mókolnom kell, hogy vízálló tokban, vagy valamiben legyen az ülés alatt.
Elképzelhető, hogy ha 10-30V-ot írnak, akkor van a lámpák házában hasonló elektronika, ami fix 12V-on tartja a feszültséget. -
dave0825
őstag
válasz
totya694
#72711
üzenetére
Köszi. Azért rendeltem azóta egyet, amit utoljára linkeltem, ha erre nem is, másra még jó lehet. Viszont lámpám már van, így 16-ért nem rendelnék még egyet (15 volt ez is).
Ezt rendeltem konkrétan, LED driver nem kell hozzá, benne van a lámpában gondolom, nekem csak a stabil 12V kellene, arra nem jó egy feszültség szabályzó? Az nem fix 12V-ot ad a kimeneten? 12.5-13V-ot (+-0.5V) írnak mondjuk. Akkor nem lesz jó nekem.
Bár ahogy nézem a lámpát, 10-30V-nak írják, hogy addig megy, lehet, hogy csak rosszul emlékeztem, hogy változó feszültségen a fényerő is változott volna. A felvett áram biztos, hogy változott, de azért kipróbálom újra majd. Hétvégén talán a motoron is meg tudom nézni. -
válasz
Ádám16
#72712
üzenetére
Szerintem első körben nézd meg mit csinál 4db ceruza elemmel(mert lehet eleve arra van tervezve) ha igen akkor 6V-ról megy és az "átlag" akkuk 1,2V-ot tudnak teljesen feltöltve ami 4,8V.Ha sokáig nincs töltve egy akku akkor kapacitást veszít.Az sem tudni mennyit állt a boltba a polcon.
-
válasz
dave0825
#72710
üzenetére
Üdv
Nos a feszültség értékek inkább a 13,6~14,2V közt szoktak lenni.Amit mésodjára linkeltél az egy motor feszültség szabályzó és nem LED meghajtó.Alap esetben az autó iparban használatos LED-es fényforrásokhoz szoktak adni ún. áramgenerátor egységet is. [link]
Ezt a kimondottan a LED lámpa mellé adott elektronikát kell bekötni megfelelően és utána semmi egyébb tenni valód nincs csak használni. -
dave0825
őstag
Üdv.
Vettem motorra egy pár LED-es ködlámpát, és úgy hallottam, hogy mivel nem fix lesz a táp (ingadozni fog, töltéstől függően, kb. 13-14.5V között), a LED is hol erősebben, hol gyengébben fog világítani, vagyis villogni fog. Pláne az is lehet, hogy nem lesz hosszúéletű nagyobb feszültségen.
Megnéztem labortáppal, látni is lehetett, ha jól emlékszem, hogy villogott (nem direkt ezt teszteltem, csak kipróbáltam, hogy működnek-e).
A kérdésem az lenne, hogy hogy lehetne kis méretben és árban is megoldani, hogy fix 12V-ot kapjanak a lámpák? Néztem LM2940CT-12-es IC-t, viszont annak a kimeneti max árama elég kicsi, nekem 2.8A kellene, annyit vesznek föl a lámpák 12V-on, szóval olyan kellene, ami legalább 3-4A-t bír a kimeneten. Relével lesz kapcsolva, de ez gondolom nem lényeg.Találtam egy ilyet, érdemes lenne ezt rendelnem? Akkor nem kéne mókolni semmit, ha ez az én esetemben használható lehet. Bár azt nem látom, hogy írnák, mennyi áramot bír.
-
Tök akkutól függ. Ha kívülről polaritáshelyesen adsz neki feszkót, akkor valami lesz. Általában megy bele valami töltés, de nem fog jót tenni neki. De az is lehet, hogy nem (mérni azért lehet a kimenetet). Ha sokáig tolod neki, akkor bármi lehet, el is durranhat. Ha utána még a normál töltőelektronikájával (ami azt jelenti, hogy csatlakoztatod ahhoz a laposhoz, amihez való), használod, akkor is számíthatsz rá, hogy romlott az állapota.Szóval nem igazán érdemes.
ui2: itt a bekötési rajza
ui3: uvv az lehet akkor a utánfutó villogó visszajelző a neve uiv utánfutó irányjelző visszajelző úgyhogy a fene tudja.
Új hozzászólás Aktív témák
ekkold- Miért álltak az oldalak egy hétig, mi történt?
- Titan Quest II
- bitpork: Phautós tali a Balcsinál 2025 Augusztus 2 napján (szombat)
- LEGO klub
- OpenWRT topic
- Kuponkunyeráló
- HDD probléma (nem adatmentés)
- Windows 10
- Hitelkártyák használata, hitelkártya visszatérítés
- Luck Dragon: Asszociációs játék. :)
- További aktív témák...
- Dixit 4 Eredet (bontatlan, fóliás kártyacsomag)
- Külföldi csomagszállítás Packeta csomagpontokon keresztül!
- GYÖNYÖRŰ iPhone 13 mini 256GB Pink -1 ÉV GARANCIA - Kártyafüggetlen, MS3061, 96% Akkumulátor
- Bomba ár! HP ZBook 15 G3 - i7-6820HQ I 16GB I 256GB SSD I Nvidia VGA I 15,6" FHD I Cam I W11 I Gari!
- MacBook, Apple M1 / M2 kompatibilis dokkolók, DisplayLink 4K, USB-C, Type-C
Állásajánlatok
Cég: FOTC
Város: Budapest
