Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#75900
tordaitibi
veterán
tordaitibi
#75898
válasz
tordaitibi
#75898
üzenetére
Bocs, rossz topikb, elnyomtam topikot.
Elnézést. -
#75899
Barret001
addikt
tordaitibi
#75898
Barret001
addikt
válasz
tordaitibi
#75898
üzenetére
Partícionáld újra...1 perc és kész
Windows alól egyszerűbb. -
#75898
tordaitibi
veterán
Megakadtam.

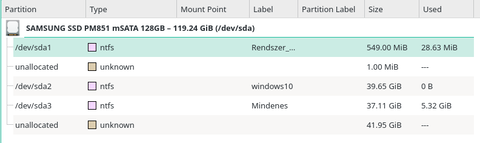

Telepítenék egy Linuxot, arra az ssd-re amin már több is volt, és a telepítő a partíció létrehozásánál hibaüzenettel kilép.
Kisebb (másfél órai) fejtöréssel rájöttem hogy a telepítőnek igaza van mert a partíciós tábla MSDOS, azaz MBR, és valahonnan keveredett rá egy 1Mb partíció, így én most az 5. partíciót akartam létrehozni elsődlegesként, azt meg ugye nem lehet csak négyet.
Hogy honnan keveredett oda az 1MB partíció, arról halvány fogalmam sincs, az sda1 és az sda2 közé, de így el se lehet tüntetni, nem engedi törölni.
A lemezről kb. 6-7 hónapja töröltem az akkori Debiant, a partíció törlésével és azóta nem volt piszkálva csak a W10 van róla indítva, ahogy évek óta.
Az Ubuntu az egy másik ssd-n van és grub sincs, bios F11-el választok a win és az Ubuntu között.
Ilyenkor hogyan tovább?
-
#75897
tordaitibi
veterán
Barret001
#75896
-
CPT.Pirk
Jómunkásember
Igen.
Az volt az adásvétel feltétele, hogy üres legyen a lakás... Így is lett, de a "pereputty" búcsúzóul még elvágta a kaputelefon és az internet kábelét is ajtó fölötti kötődobozban...
Meg összehoztak egy brutál nagy villanyszámlát az utolsó hónapra a tulajnak, amit nem tudunk elképzelni hogyan csináltak, mert nem volt érdemi fogyasztó a lakásban egy sütőn meg egy hűtőn kívül. Mindegy, ez már nem az én gondom lett.
Mondjuk még a teljes felújítás költségével együtt is jól jártam.
-
CPT.Pirk
Jómunkásember

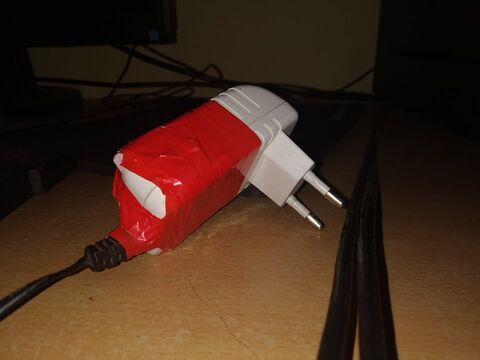

Hoztam kondit otthonról, egy 1uF 400V kondi amit anno eleve valami motorról mentettem meg, az itt most tökéletesen bevált, úgy szív mint állat.
Hogy az elektronikával eredetileg mi történt, az már nem fog kiderülni. Albérlő maga helyett a khm. színes pereputtyát költöztette ebbe a lakásba, akik lelaktak mindent... Én a tulajdonostól vettem meg a lakást aztán a teljes felújítás során derültek ki az ilyen apró hiányosságok.
A gyártónál készségesen adtak volna pót elektronikát, valami 15..20e forintos áron... Mondom kösz nem, akkor inkább megépítem magam, miután 3-4e forintért kapni azt a CS3-1B időkapcsolót, amit mondtatok.
-
#75888
tordaitibi
veterán
CPT.Pirk
#75880
válasz
CPT.Pirk
#75880
üzenetére
A fekete vacak a fázisra, ha valóban hőbiztosírék akkor az a közös,logikus hisz a betápot kell szakítania.
A maradék kettőt próbaképpen felváltva nullára, ha elindul, 2 sebességen akkor hasított pólusú motor, vagy rövidrezárt menettel képezi az eltolt forgó mágneses mezőt.
Ha így nem indul akkor az egyik sárga a fő, a másik a segédfázis, ezt ohmméréssel lehet eldönteni és akkor kell neki egy picike kondi.
Ha az egyik kisebb, akkor az a fő, a másik a segédfázis, ha egyforma ohmikusan akkor tökmindegy. -
-
-
-
#75876
CPT.Pirk
Jómunkásember
Dr.Szilícium
#75873
CPT.Pirk
Jómunkásember
válasz
Dr.Szilícium
#75873
üzenetére
És mezis,
Igen erre is gondoltam de ha az a hőbiztosíték, akkor az a két tekercselés közös pontján van, ami a nullára kötődik?
Véleményetek szerint akkor itt az egyik tekercsel sorba kellene kötnöm egy üzemi kondit? Az értékével kapcsolatban kicsit tanácstalan vagyok. A motor valahol 100W körül lehet maximum.
A hőbiztinak nincs baja, a szelőzőből a motorvezérlést lopta ki valaki valamiért, amit most pótoltam.
-
mezis
félisten
válasz
CPT.Pirk
#75872
üzenetére
Mint ahogy már a doktor úr írta, hőbiztosíték.
A tekercseken semmi nyoma túlmelegedésnek. ha szakadtnak méred a tekercset, akkor 99%-ban a hőbizti oldott ki.Egyik lábát középen elvágod, mérsz. Ha szakadt, másik lábát is elvágod és mérsz.
Ha tényleg szakadt, akkor óvatosan kiműtöd, vagy egyszerűen csak beragasztasz a tekercsre egy hasonló hőértékűt. (125C-fok ?,...., 225C-Fok ?)
Óvatosan kiműtöd és valami hasonló értékűt
-
#75873
Dr.Szilícium
csendes tag
CPT.Pirk
#75872
Dr.Szilícium
csendes tag
válasz
CPT.Pirk
#75872
üzenetére
Az hőbiztosíték inkább, azért van a tekercsen, gondolom. A segédfázis-kondenzátor nagyobb és nem ott szokott lenni.
Vannak mindamellett kondenzátor nélküli megoldások is, a kisebb teljesítményű kategóriában. Például, amikor a segédfázistekercs alumíniumból készül, ami nagyobb ellenállást eredményez, ezáltal úgy eltolódnak a fázisviszonyok, hogy forogni képes.
Tudnak trükközni a vasmag, illetve tekercsek kialakításával, réz rövidzár beépítésével, ami fázistolást hoz létre a mezőben
Hűtőszekrények kompresszorai általában kondenzátor nélkül működnek, azaz a belsejében sem található (ld. Youtube). Mégis forog, megoldják a fázistolást másképp.
-
CPT.Pirk
Jómunkásember

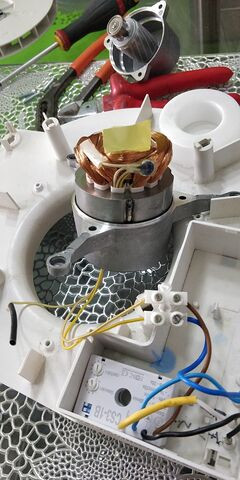

Ez elvileg egy 1 fázisú aszinkron motor a fürdőszobai szellőztetőben, 3 vezetéke van:
Jól gondolom, hogy a kis fekete valami a 3. vezetéken lesz a fázistoló kondenzátor az indító tekercsen?
Ez esetben nyilván azt is a fázisra kellene kötnöm.
Eredetileg arra gondoltam, hogy ez egy két sebességes motor, de így két vezetéket bekötve nem tud elindulni, csak próbálkozik. -
y@g4n
tag
Rámértem még korábban, az (1-2) és a (3-4) között mérhető a rövidzár, pcb-n is látszik hogy közösek.
Az 5 voltos (ami most nézem és 4.75) az egy tyukbél régi telefontöltő 550mA, (viszont próbáltam 5v-os 2 amperes telefontöltővel is) a 16 voltos pedig egy laptoptöltő, 650 mA.
Most nézem hogy max terhelésen 1 amper kellhet neki a 16 voltos ágon (doksi oldalszám szerint 7. oldal) lehet ez a probléma hogy nem tud annyit a laptoptöltő.
És teszt üzemmódban ha minden világít egyszerre az max terhelésnek tűnik az én fejemben.Dr.Szilícium: erre rápróbálok.
Másabb kérdés, miért jóval vékonyabb a kábele (belül a réz keresztmetszet) a 2amper 5v-os újabb telefontöltőnek, mint a régebbi 550mA-s 4.75v-osnak? Tervezett elavulás, spórólás?
-
Grave_444
nagyúr
Van otthon kettő is, az egyik aránylag minőségi, fekete és 5000Ft körül volt, 4 fogyasztót fogad. Szeretem áramtalanítani a gépet, amikor kikapcsolom ezért használok ilyet.
Plusz a hangfalam is régi már, eléggé búg és egyszerűbb lábbal kikapcsolni egy elosztót, mint bemászni az asztal alá a mélynyomóhoz. -
Grave_444
nagyúr
Köszi a válaszokat, megnézem holnap.
Remélem tényleg csak ennyi lesz a gond.
Pont tegnap szereltem be új vga-t a gépbe, azóta figyeltem fel erre. Kétlem, hogy összefüggésben lenne.
Nem füstöl és ha már terhelve van kb 2-300W-al csendben teszi a dolgát. Az a fura az elosztón lévő kapcsolóra érzékeny, legalábbis szerintem.Jogos észrevétel, másik topikban pont konnektoros téma volt és ahhoz szóltam hozzá. Aztán az első mondatot sikerült innen kitörölnöm.
-
VIPowER
őstag
válasz
Grave_444
#75862
üzenetére
Szia.
Ilyen olyankor szokott lenni amikor párszor túlmelegszik a kapcsoló érintkezője, az pedig megégeti a műanyagot is, ami mint tudjuk nem vezető anyag. A probléma ott van hogyha elszenesedik, onnantól vezető lesz. Nem füstöl véletlenül? Egyébként szét kell szedni a kapcsolót és a szénréteget lekaparni róla és újból jó lesz. -
-
Grave_444
nagyúr
Sziasztok!
Lenne egy problémám, ami talán ide illik. (Házi barkács topikban is megkérdeztem)
Létezhet az, hogy csak akkor "sistereg" "csattog" "zúg" "olyan hangod ad, mint ha hegesztenék", amikor egy rákötött bármilyen kapcsolós elosztón bekapcsolom a billenőkapcsolót? Ha nincs igazából áram alatt semmi rajta is ezt produkálja.
Konkrétan a PC kábele van rajta, hangszóró, monitor de még mind kikapcsolva.
Próbáltam egyesével mindent kipróbálni és szűrni mi lehet a gond, de a fali aljzat maradt kizárásos alapon. Ha nem kapcsolgatom az elosztót működik minden szépen, igazából elosztóról is, de nem szeretnék egyszer problémát belőle úgyhogy most nem használom.Amatőrként mit érdemes keresnem? Addig jutottam fejben lekapcsolom a biztosítékot és esetleg fázisceruzával vagy multiméterrel rámérhetek. Ha szétszedem a vezetékek állapotát tudom megnézni szemmel.
Régi tégla társasház, szép lila műanyag burkolattal, simán lehet gond a falban. Első körben szerelőt mellőzném. -
#75861
Dr.Szilícium
csendes tag
And
#75860
Dr.Szilícium
csendes tag
Ilyenkor illik bekötni az összes tűt, miután az nem a választás szeszélyeit szolgálja, hanem az áram jobb eloszlását. Jó, hogy nem nagy áram, de akkor is biztos, ami biztos. Vagy egyéb gondok is lehetnek, ha az azonosak esetleg nem rövidzárban vannak egymással, amiről meg sem győződtél, gondolom.
-
And
veterán
Magyarán nincs meg az 5V-os (Vcc1) tápfeszültség terhelés alatt? Miféle tápegységről tolod és mekkora a terhelhetősége? Gondolom a tápfeszek 2-2 pinje között (1-2 és 3-4) rövidzár mérhető - ugye tényleg mérhető? - alapállapotban. Mondjuk nagy áramot nem igényel 5V-ról a panel, 1-200 mA-t az adatlap szerint.
Mod: ha netán valami labortápod van, amin be lehet állítani áramlimitet, nem fordulhat elő, hogy a kijelző túláram vagy rövidzárlat miatt áramgenerátoros (CC-) módba viszi a tápegységet, ezért esik a kimeneti feszültsége? -
y@g4n
tag
Helló! Egy TFEL kijelző hevert itthon, ez: [link] , ki akartam próbálni a következő módon:
Van kettő dc tápom, egyik 5 voltos, gnd, vcc pinekkel, másik pedig 16 voltos, szintén gnd, vcc pinekkel.
Látható egy J1-es csatlakozó a linkelt pdf-ben az "Electrical Characteristics", résznél, ezen "J1"-es csati 1-es pinjére kötöttem a 16-voltos táp vcc-jét, míg a 3-as pinre kötöttem az 5 voltos táp vcc-jét.
Ezen J1-es csatiban
(1,2) a 16. voltos tépfesz helye.
(3,4) az 5 voltos tápfesz helye.
és a (6, 8, 10, 12, 14, 16) a föld.
A tápok földjeit pedig 12, és 14-es pinekre kötöttem.Van egy selftest módja a kijelzőnek, miszerint ha csak a tápfesz van bekötve akkor a kijelzőnek a legfelső sor felét kivéve világítania kellene.
Nem világít, és ha rámérek a "J1"-es csati 4-pinre && bármely gnd-re akkor 1.25V jelenik meg, de ha a 2-es pinre && bármely gnd-re mérek akkor 16V jelenik meg.Full kezdő vagyok ilyen téren, hol követem el a hibát?
-
And
veterán
válasz
csubuka
#75856
üzenetére
(Már csak azért sem, mert az a 'magasabb feszültség' a gyakorlatban nem létezik. A névleges értékek között ugyan megvan, de a lehetséges tartományok között nincs: egy frissen töltött NiMH feszültsége is erősen közelíti vagy akár át is lépi a másfél voltot, és csak a kisütés megkezdése után esik elég gyorsan a névleges érték környékére.)
-
csubuka
addikt
Sziasztok!
Általánosságban egy olyan kütyü (itt éppen egy Logi MX Performance régi egér), ami NiMh akksikat fogadna, amik 1.2V-osak gond nékül képes lehet alkáli AA elemet is fogadni, ami 1,5V-os nem? Most egy egérnél az áramfelvétel nem számít, de az a kis feszültség különbség okés lehet, nem? Nem úgy írja a leirat, hogy nagyon alkáli AA kompatibilis lenne...
-
#75853
#68216320
törölt tag
Dr.Szilícium
#75852
#68216320
törölt tag
válasz
Dr.Szilícium
#75852
üzenetére
Értem, köszönöm. Akkor jól gondoltam.
-
#75852
Dr.Szilícium
csendes tag
#68216320
#75851
Dr.Szilícium
csendes tag
válasz
#68216320
#75851
üzenetére
Pont ezért ellenjavallt ilyen esetben a GND-ágba bármilyen ellenállást iktatni. Nem is csak egyszerű elmászást okozhat, hanem jelcsatolást: egyik fogyasztó áramimpulzusai által keltett feszültségesések becsatolódnak a másik tápellátásába, ami beláthatatlan problémákkal, gerjedésekkel járhat.
Aki épített régen erősítőket, találkozhatott a csillagponti földeléses rendszer fogalmával, amikor egy pontban "futnak össze a szálak". A cél éppen a minimális ellenállás ilyenkor, a káros csatolások kivédésére. -
#75851
#68216320
törölt tag
Dr.Szilícium
#75850
#68216320
törölt tag
válasz
Dr.Szilícium
#75850
üzenetére
Aha, hát ez elég macerásnak tűnik. Mármint az AC712-t illeszteni. Viszont alapvetően jó az ötlet, talán egy másik táp esetében érdemes volna megpróbálni. ebben már nem lenne helyem egy külön 5V tápnak és az AC712-nek.
Amúgy jelen esetben, azaz +5V, +/-12V és közös GND esetében a sönt miatt nem mászna el a GND pont a 0-tól? Emiatt nem változna meg minden feszültség érték?
-
#75850
Dr.Szilícium
csendes tag
#68216320
#75848
Dr.Szilícium
csendes tag
válasz
#68216320
#75848
üzenetére

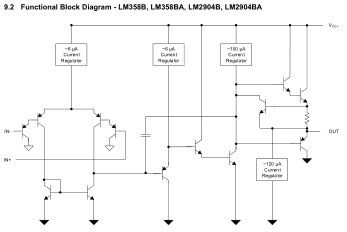

Az alkalmazott LM358 sajátossága, hogy a bemenet PNP differenciálerősítővel kezdődik, így a bázis lehúzható a negatív tápágra és ahhoz képest előálló mV-okat is képes figyelni. Nem minden műveleti erősítő tud ilyet, hogy a saját tápjának szélső (esetünkben alsó) határán precízen dolgozni:
Ezért népszerű az LM358 ilyen célokra, illetve lett kifejlesztve, amikor negatív ágon (ami többnyire a GND) kell operálni.
Azt legjobban talán úgy lehetne átalakítani, hogy az LM358 kimeneténél megszakítani vagy eltávolítani, helyette alkalmazni egy ACS712 Hall-elemes modult. Ez 5V tápot igényel, bemenet elválasztott természetesen, kimenet 2,5 V-ra áll be alapból, ahhoz képest változik le-fel, áramiránytól függően. Tehát ezt még illeszteni kellene az A/D konverter bemenetéhez, hogy jól jelezze az áramot.

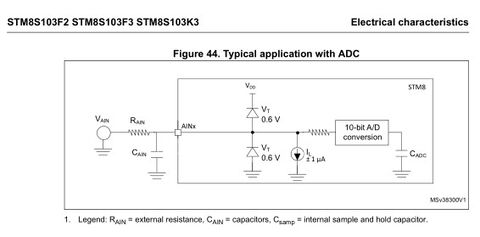

A mikrovezérlő bemenete negatív jelet nem fogad, illetve nem dolgoz fel:
-
-
#90088192
törölt tag
-
#75845
#68216320
törölt tag
tordaitibi
#75844
#68216320
törölt tag
válasz
tordaitibi
#75844
üzenetére
Elméletileg ez volna az. [link]
Már kivágtam a burkolatot a méretére, jó volna ilyen méretű volt-amper mérőt berakni. -
#75844
tordaitibi
veterán
#68216320
#75842
válasz
#68216320
#75842
üzenetére
Nem bolondság, sőt nagyon is jó ötlet és nekem is eszembe jutott de kéne tudni a műszer belső kapcsolását, valami valamivel közösítve van az biztos. 2 alapműszer van a dobozba, a tápjuk az közös szerintem, az a vékony fekete és piros.
A belső söntre megy a vastag fekete és piros, a vékony sárga az a feszültségmérő bemenete.
Ha az elgondolásod serint kötöd, akkor zárlatnak kell lennie, ezt multiméterel kimérheted mert a vékony fekete és a vastag fekete az szerintem belül ugyanarra a pontra megy, ezért nem lehet erre a pozitívot kötni.
Szerk, habár... most nem tudom kb. visszarajzolni, mi lehet a dobozkába de még működhet is. Nem tudom. nincs előttem, nem tudok így azonosulni a szerkentyűvel teljesen.
Egy gond lesz, a sárgára mit kötsz? Az a feszültségmérő bemenete. Ha testre kötöd, kkor csak akkor fog mérni ha képes a műszsr negatív faszt. is mérni, különben nem. -
#75843
tordaitibi
veterán
#68216320
#75840
válasz
#68216320
#75840
üzenetére
Nem a táp számít hanem a pc, abba kéne különválasztani az 5, +12 és -12V gnd-t. Mivel ezek általában fémházasak, és a nyák kismillió helyen galvanikusan érintkezik a csavarok által a fémházzal, erre gondol a kolléga hogy lehetelen elválasztani a +-12V visszajövő gnd-ket.
-
#75842
#68216320
törölt tag
tordaitibi
#75841
#68216320
törölt tag
válasz
tordaitibi
#75841
üzenetére
Ez ugyan nem PC, de valóban nem kivitelezhető, mert a tápból megy az eszközbe egy kábel a végén egy 5 pines csatival (+5,+12,-12,GND,föld). Szóval csak az egyetlen megoldás egy olyan mérő volna, ami a pozitív ágban méri az áramot.
Tudom bolondság, de ha a vastag piros és vastag fekete fordítva lenne bekötve a pozitív ágba?
Így az áram iránya megmaradna. Mérő tápnak pedig adnék valahonnét külön betápot. -
#75841
tordaitibi
veterán
#68216320
#75838
válasz
#68216320
#75838
üzenetére
A +-12V be fog zavarni, jól látod, mégpedig a +12 voltos ágon folyó áramot is bele fogja mérni azaz hozzádja az 5 voltos ágon folyó áramhoz, a -12 voltos ág áramát meg kivonja.
Ezt csak úgy lehetne elkerülni ha 12 voltok testjét a műszer előtt tudnád közvetlenül a táp testre kötni. Ez egy pc-nél nem hinném hogy realizálható.
Ha a +-12 voltos ágakon egyforma az áram pl 300mA mindkét ágban akkor nem befolyásolják az 5V ágban mért áramot mert kioltják egymást, az eredőjük nulla lesz.
Szerk, miközbe írtam Dr.Szilícium ugyanezt írta neked. -
#75840
#68216320
törölt tag
Dr.Szilícium
#75839
#68216320
törölt tag
válasz
Dr.Szilícium
#75839
üzenetére
Mean Well RT-65B tápról van szó. +5V, +12V, -12V, COM. Multival mérve a COM és a föld nem ugyanaz, pedig ha jól láttam a rajzon az. Persze lehet tévedek.
[pdf] -
#75839
Dr.Szilícium
csendes tag
#68216320
#75838
Dr.Szilícium
csendes tag
válasz
#68216320
#75838
üzenetére
Hacsak nincsenek teljesen elkülönítve az 5V-os fogyasztók (GND-ágon is), de ez pl. egy számítógépnél megoldhatatlan. Eleve, egy PC-házban alkalmazni sem lehetne, mivel a tápegység fémháza is GND-re van kötve, ami érintkezik a PC-házzal.
De tegyük fel, hogy a táp külön van, GND-ágon akkor is beleméri +12 V áramát (hozzáadva) és a -12 V áramát (kivonva). Tehát, amikor ezen két ág árama egyforma, akkor semmi, ideális esetben.
-
#75838
#68216320
törölt tag
tordaitibi
#75837
#68216320
törölt tag
válasz
tordaitibi
#75837
üzenetére
Upsz, éppen most próbáltam ki, hogy 12V-ról adtam a tápot neki és mértem az 5v-ot.
Akkor nem teszem.Oké, tételezzük fel, hogy akkor egyben az 5V a segédtáp és a mérendő is.
Ugyanaz a probléma, hogy a GND-be van bekötve. Nem fog akkor bezavarni a +/-12V? -
#75837
tordaitibi
veterán
#68216320
#75836
válasz
#68216320
#75836
üzenetére
Külön elválasztott táp kell ilyen esetben, ez lehet egy mezei 5, 9, 12, stb. tápegység, akár laptoptáp vagy telefontöltővagy bármi.
Nagyon fontos hogy ebben az esetben, ha a mérendő PC táp földelt, akkor a segédtáp semmiképp nem lehet földelt! csak kettős szigetelésű.
De ezt bármelyik telefontöltő vagy mezei kis dugsztáp tudja.
Meg se próbáld ugyanarról a tápegységről adni a segédtápot.
Kizártnak tartom hogy a modul betáp egy galvanikusan elválasztott táppal kezdődik.
Ha mégis, akkor tökmindegy honnan veszed a segédtápot.Nem vesz fel sokat a modul, talán 10-20mA környékén, szerintem ne variálj a segédtáppal.
Ez elenyésző.

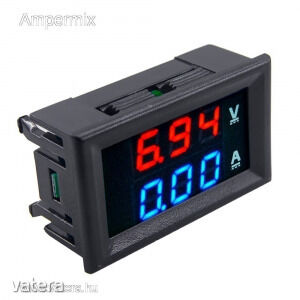

Én évek óta [egy ilyet] használok, a külső sönt nélkülit, 10amperig tökéletes.
Ez a ledes háttérrel 6, kikapcsolva a háttérvilágítást 0,3 milliampert fogyaszt.
Ha még nincs meg akkor rendelj egy ilyet, a 0,3mA tényleg elhanyagolható. -
#68216320
törölt tag
Elakadtam, segítségre volna szükségem.
Van egy tápegység +5V, +12V, -12V, GND kimenetekkel, ahol a +5V ág feszültsége potival szabályozható.Szeretnék egy ilyen Volt/Amper mérőt bekötni az 5V ágba:
A bekötés itt látható: [kép]
Mindenképpen a második megoldást szeretném, a mérőnek külön +12V-al adnám a tápfeszültséget, egyetlem miliamper-t se vegyen az 5V ágból és nehogy leszabályozva gond legyen a minimális 4.5V tápfesszel.Az a gondom, hogy a rajz szerint a negatív ágba (GND) van bekötve az amper mérő, márpedig az a +12V és -12V esetén is közös lenne. Hogyan tudnám úgy bekötni, hogy csak a +5V ágban mérjen feszültséget/áramerősséget és a +/-12V teljesen független legyen?
Itt egy érthetőbb bekötési rajz: [kép]
-
#75833
Dr.Szilícium
csendes tag
Balinov
#75832
Dr.Szilícium
csendes tag
válasz
Balinov
#75832
üzenetére
Lehet, hogy a rugalmasság még hátrány is (nem stabil?). Bár én nem nagyon használom, egy Lidl példány nekem is van. Elvileg mire jó? Egy apró tárgyat, csatlakozót, vezetéket stb. megfogni, hogy ne mozogjon.
Kicsit nagyobb panel úgyis már az asztalon fekszik.
De én másképp "szocializálódtam", régen nem volt szokás ilyet használni, hamarabb megfogom egy kézzel, pl. valami dugót és egy vezetéket (vagy két vezetékvéget) egyszerre, másik kézben a páka. Jó, hogy néha bénázás is lehet belőle, de azért általában sikerül.
Vagy egy kis asztali satu is hasznos tud lenni. -
#75829
#68216320
törölt tag
tordaitibi
#75826
#68216320
törölt tag
válasz
tordaitibi
#75826
üzenetére
Kapcsolóüzemű tápról van szó. Nincs 7912. Kell előterhelés a stabil működéshez. Illetve fene tudja, időközben változtatott a meanwell is a doksin és az új leírásban már 0-2.8A között van a terhelés, de a régiben még 0.2-2.8A között volt. Mivel nem tudom melyik kiadású a táp, inkább teszek bele.
Szerintem az 5V ág pedig kap egy 3300uF kondit pluszban.
Remélem indításkor nem terheli nagyon a tápot, de talán utána jobb lesz. -
#75827
#90088192
törölt tag
tordaitibi
#75826
#90088192
törölt tag
válasz
tordaitibi
#75826
üzenetére
Itt szeretnék közbe szólni, az ellenállás névleges teljesítménye, elég szűkös környezeti hőmérséklet turessel szabad értelmezni. Tapasztalataim alapján érdemes felezni, ha örök életre tervezünk.
-
#75826
tordaitibi
veterán
#68216320
#75825
-
#75825
#68216320
törölt tag
tordaitibi
#75823
#68216320
törölt tag
válasz
tordaitibi
#75823
üzenetére
Köszi. Nem hittem, hogy sima ohm-törvény elég hozzá.
Ha mondjuk 62ohm/5W és 120ohm/3W ellenállásokat veszek akkor azok jók lesznek gondolom.Nem pc-ről van szó, retro gép, teljesítmény bőven megfelel, még sok is, pont emiatt a műterhelés. Az egész gép szinte csak +5V-ot használ, egyedül valami audio ic megy +/-12V-ról.
Legtöbbször hdd helyett is cf kártya van használva, az is csak 5V-ot használ, illetve a floppy kap az 5V mellett 12V-ot, de ott is drive válogatja, sok csak az 5V-ot használja. Már amikor éppen használatban van.
Video kimenet is analóg rgb/composite, emiatt láthatóak kis zavarok a képen pl hdd motor pörgése közben vagy ha a hdd adatkábel közel van a tápkábelhez, ugyanis a hdd gépházon kívül van. Gyárilag nincs ekkora hely kialakítva a gépben. -
#75824
carl18
addikt
tordaitibi
#75821
carl18
addikt
válasz
tordaitibi
#75821
üzenetére
Köszönöm ismét a választ!
Csak azért gondoltam jól müködik vele, mert nem melegedett a régi meg igen keményen. -
#75823
tordaitibi
veterán
#68216320
#75820
válasz
#68216320
#75820
üzenetére
R=U/I azaz nálad 12/0,2=60ohm, ehhez legközelebb az 56 és a 62ohm esik.
Van 60 is de nem sok helyen kapsz.
Logikusan, képlettel számolás nélkül a 0,1 amperhez a duplája kell, 120ohm.
Az hogy a tápfeszültség + vagy - ahhoz az ellenállásnak vajmi kevés köze van.
Lehet szűrni, nem mindig egyszerű, pláne ha valami földhurokba futottál bele, nem a hálózatra gondolok hanem a digitális jelek valahol összebeszélnek.
A perifériák tápvezetékeire első körben ferritgyönygyöt kéne tenni, vafy a tápokba szokásos módon a kis ferritgyűrűn 1-2 menettel átvinni a tápokat.
Ha nem szűnik a zaj akkor L-C körök kellenének de ezt csak kísérletezéssel lehet.
Tuti bírja a táp..? Egy 3,5" HDD + floppy, + a pc..? -
#75822
tordaitibi
veterán
Aryes
#75817
-
#75821
tordaitibi
veterán
carl18
#75816
válasz
carl18
#75816
üzenetére
100A adaptert is ráköthetsz, annyi vesz fel amennyi kell neki, pl.0,6 ampert.
Otthon felkapcsolod a 40 wattos izzódat és azt Paks 2000 megawattja látja el, mégsem megy tönkre.
Ha nem melegszik akkor maradjon.
A réginek talán rosszabb volt a hatásfoka.
A nagyobb volt valóban kompenzálja a kisebb ampert, de csak akkor ha a berendezésben kapcsolóüzemű a belső stabilizátor, nem analóg. -
#68216320
törölt tag
Sziasztok.
Restellem a tudatlanságomat de elfelejtettem, hogyan kellene kiszámolnom, hogy +12V esetében miként tudok 0.2A, -12V esetében 0.1A műterhelést csinálni egy kapcsolóüzemű tápegységre. (Meanwell rt-65b, +5V/5A, +12V/2.8A, -12V/0.5A)
Tudnátok segíteni? Illetve milyen teljesítményű ellenellást kellene vennem?
Ohm törvénnyel kellene valahogy?Update: Illetve, ha rákötök a tápegységre egy HDD-t vagy floppy-t, akkor a szintén erről táplált régi számítógépen (nem pc, kis teljesítményű gép) a kép picit zajos lesz. Ezt lehetne valahogy szűrni?
-
PHM
addikt
így egyszerűbb a lapka topológiája, hisz nem kell a lapkán belül vezetni
a tápáramokat. Minden részegység megkapja külön, több tüskén kersztül
a tápfeszültsége(ke)t, ami minimális hibatűrést is eredményez.
(1-2 láb kiesése nem feltétlen okoz működésképtelenséget.)
Ráadásul így rövidebbek lehetnek az adatutak is. -
#75817
Aryes
nagyúr
tordaitibi
#75815
válasz
tordaitibi
#75815
üzenetére
Tényleg, erre egyedül is rájöhettem volna.
A többi ok is érdekelne, ha megírnád. -
#75816
carl18
addikt
tordaitibi
#75814
carl18
addikt
válasz
tordaitibi
#75814
üzenetére
Üdvözlet köszönöm a gyors választ!
Még van itthon 12 volt 2 amperes adapter, de azt még nem akartam rákötni.
Ha a táp nagyobb akkor az nem gond? Nem tesz benne kárt a 2 amper?
Ez úgy van mint a számitógépeknél csak annyit vesz fel amennyit fogyaszt?Amúgy azért gondoltam jó hozzá a fehér táp, mert megfogtam a házát már 6 órája megy vele és nem igazán tapasztaltam komolyabb melegedést.
A Régi tápja viszont emlékeim szerint sokkal jobban melegedet.
Mert azt hittem a nagyobb volt kompanzálja a kisebb amper számot. -
#75815
tordaitibi
veterán
Aryes
#75812
-
#75814
tordaitibi
veterán
carl18
#75813
válasz
carl18
#75813
üzenetére
Kicsi lesz a 0,3A ha most a duplája van, a 0,6A.
TpLinkek bleül általában stabilizátorral kezdődnek és több más gyártmány is. Mindezek ellenére biztos csak az ha szétszeded és megnézed a tápkört benne.
Jellemzően amik 5 voltos tápről mennek, azoknak tilos nagyobb feszt. adni, amik efelett, 9, 12V, azokba benne a stab.
de hogy ez a táp kicsi az biztos. -
carl18
addikt
Üdvözlet!
Na végül találtam a tápegység gondra megoldást, a régi táp kábelét kiforasztottam és találtam egy 12 volt 0,3 amperes tápot.
Tudom nem esztétikus,de a funkcióját kitölti.
Szóval az első kérdésem a forrasztás ha jól csináltam nem fogja elengedni?
A Második irtam a Wifi router gyári tápja 9 volt 0,6 amper, igy hogy 12 voltot kap lehet belőle probléma? Rontja ez esetleg az élet tartalmát? vagy ez visszafele kompatibilis és van a routerben feszültség konvertáló vagy valami.
A Szigetelőszalag azért van rajta mert nem volt itthon más.
-
#75812
Aryes
nagyúr
razorbenke92
#75810
válasz
razorbenke92
#75810
üzenetére
Bocs a hülye kérdésért, de mi a fenének van annyi lába egy CPU-nak, ha ilyen sok egyforma?
-
válasz
Flashback
#75808
üzenetére
Hát ilyennel nincs tapasztalatom, de biztos az alacsony feszültség miatt ekkora az áramfelvétele. Mibe kell ilyen rezgőmotor?
Ennél nem látom értelmét a kétirányú vezérlésnek, szerintem egy nagyobb teljesítményű fet jobb lenne a célra.
Ha kísérleteznél, hűtőbordát mindenképp tegyél a h-hídra. -
#75810
razorbenke92
őstag
Csabesz666
#75809
válasz
Csabesz666
#75809
üzenetére
A cpu-nak viszonylag sok lába közös, kimondottan nagy esélyed van rá, hogy két random láb között zárlatot mérj:
-
#75809
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok! Adott egy számítógép alaplap, a cpu foglalaton belül az normális, hogy multiméterrel zárlatot mérek? a lábak, nem érnek össze. Merre keressem, a hiba okát? az alaplap bekapcsól, a belerakott processzor nem melegszik. A segítséget előre is küszönöm!
-
Köszönöm.
Igazából egy irány elég, de kísérletezgetnék szóval a H-hhidas lenne a befutó.Viszont elég fura ez az adatlap:
[link]1.Model: RS-360 Double Head Vibration Motor
2.Rated voltage: DC 3.7V
3.No-load current: 3.5A
4.Rated power: 12W
5.Suitable voltage: DC 3V-5V
6.Weight: 90g -
Balinov
titán
Sracok, elnezest a felig off-ert, de tanacstalan vagyok.
Kisebb forrasztasos melokhoz szeretnek ilyen "helping hand"-et rendelni. Ugye nem vagyok polip, 40 felett mar a szemem sem olyan eles mint a sasé, max olyan csipás
Ezeket neztem, angol amazonon. Az ettol olcsobbakban nekem sincs bizodalmam, ettol dragabbak (joval dragabbak) meg kivul esnek az ingerkuszobon.
Igazabol az elso lenne az idealis jelolt. Van ezeknel olyan feature, amire erdemes figyelni (vagy kerulni?)
Koszi
Bali -
válasz
Flashback
#75805
üzenetére
Egy irányba lesz csak hajtva, vagy mindkét irányba? Előbbihez elég egy IRL sorozatú (TTL szintű) N-FET, utóbbihoz kell egy H-híd. H-hídból valami TB6612FNG alapút használj, azzal jók a tapasztalataim (kicsi rajta a voltage drop, nem melegszik túlzottan), van belőle i²c változat is, pl ez itt. Bár erre azt írják, hogy 1A, te pedig "kis dc motor"-t írtál, nem tudom milyen kis motor lehet 3A áramfelvétellel, de arduinohoz az általában használt kis 6V motort simán elbírja.
-
Sziasztok
Egy kis DC motor kellene szabályozni arduinoval 3-5V között (3a körül van a maximum felvétel)
Hogyan lenne a legcélszerűbb? -
#75804
Stef@N
tag
tordaitibi
#75803
Stef@N
tag
válasz
tordaitibi
#75803
üzenetére
Nagyon köszönöm! Megrendelem, remélem működésre is tudom bírni
-
#75803
tordaitibi
veterán
Stef@N
#75800
-
Stef@N
tag
válasz
Stef@N
#75800
üzenetére
Bocsànat lejàrt már a szerkesztés. Ő is jó lehet akár dióda nékül?
Dr.Szilícium: köszi neked is. Minél egyszerűbb eszközt keresek ami egy gombnyomásra kapcsol egy másik eszközt. Jelen esetben egyébként a tv usbje kapcsolna be egy külön tápon lévő ledszalagot, hogy azt ne kelljen külön kapcsolgatni -
#75801
Dr.Szilícium
csendes tag
Stef@N
#75798
Dr.Szilícium
csendes tag
válasz
Stef@N
#75798
üzenetére
Az USB-relé használata nem nagy kaland, nekem egy kétrelés panel van, amit Windowsból parancsikonnal tudok vezérelni. A linkelt cikkben is láthatod azt a Find device gombot, amivel lekérdezhető a hardver egyedi azonosítója. Pl. saját eszközöm azonosítója: HURTM
Példa kedvéért az 1. relé bekapcsolása:
C:\Programok\USBRelay\CommandApp_USBRelay.exe HURTM open 01
2. relé kikapcsolása:
C:\Programok\USBRelay\CommandApp_USBRelay.exe HURTM close 02
Értelemszerűen van hozzá egy CommandApp_USBRelay.exe, amit a netről találtam, ennyi csak.
Windows alól egyszerűbb.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Az volt az adásvétel feltétele, hogy üres legyen a lakás... Így is lett, de a "pereputty" búcsúzóul még elvágta a kaputelefon és az internet kábelét is ajtó fölötti kötődobozban...
Új hozzászólás Aktív témák
Hirdetés
ekkold- Demót kapott a Stellar Blade PC-s kiadása
- Nintendo Switch 2
- Jövedelem
- Anglia - élmények, tapasztalatok
- exHWSW - Értünk mindenhez IS
- LED világítás a lakásban
- Elektromos (hálózati és akkus) kéziszerszámok, tapasztalatok/vásárlás
- HiFi műszaki szemmel - sztereó hangrendszerek
- Milyen SSD-t vegyek?
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- További aktív témák...
- BESZÁMÍTÁS! Gigabyte B450M R7 2700X 16GB DDR4 512GB SSD RX VEGA64 8GB CM 690 III FSP 600W
- BESZÁMÍTÁS! MSI Crosshair 17 HX Gamer notebook - i7 14700HX 64GB RAM 1TB SSD RTX 4060 8GB WIN11
- 13-14" Új és használt laptopok , üzletitől a gamerig , kedvező áron. Garanciával !
- BESZÁMÍTÁS! Intel Core i9 9900K 8 mag 16 szál processzor garanciával hibátlan működéssel
- Telefon Felvásárlás!! iPhone 14/iPhone 14 Plus/iPhone 14 Pro/iPhone 14 Pro Max
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
