Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
PitLee
őstag
válasz
ecaddsell
#72191
üzenetére
Most a sok e-autó videó miatt gyakrabban téma az aksi, ahol a hőmérséklet is rengeteget számít, mer a magas hőmérséklet tartósan károsodik az aksi.
Tehát a töltés több tényezős dolog, az igazi az amikor a töltő figyeli az aksi hőmérsékletét és vissza veszi a töltő áramát mielőtt túlmelegedne . -
#72199
st3v3np3t3r
nagyúr
tordaitibi
#72197
st3v3np3t3r
nagyúr
válasz
tordaitibi
#72197
üzenetére
nyilván egy 300 vagy 500mAh-s akkut nem 1A-rel kell tölteni, ezért is hoztam fel példának egy 3000mAh-s akkut, de nyilván kisebb kapacitású akkukra kisebb töltőáramot kell beallítani
-
PitLee
őstag
válasz
mpierre
#72190
üzenetére
Tegnap én is nézelődtem, találtam pár képet, forrást, de már nem volt energiám bemásolni ide értelmezhető formában.
Csak tippelek

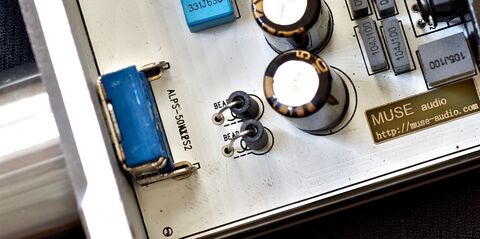

Van ez a kép ami az eredeti verzió lehet, mert amúgy a kínaiak is nyomják ezerrel...
Itt van egy dátum 2011
Találtam egy katalógust amiben a 80. oldalon vannak az akkori ALPS potik, de van ott sok más gyártó is
- Mouser katalógus 2011
Ha jól látom az ALPS potiknál a gyári kód első számai mindig a poti beépítési szélessége
Ha megméred a tied akkor már lehet szűkíteni a keresést az ALPS potiknál.Persze képeket megnézve ezek a kis chippes, kis bordás változatok a kínai variánsok lehetnek, de engem a poti érdekelt inkább bennük.
kép [link] , kép2 [link] forrás link

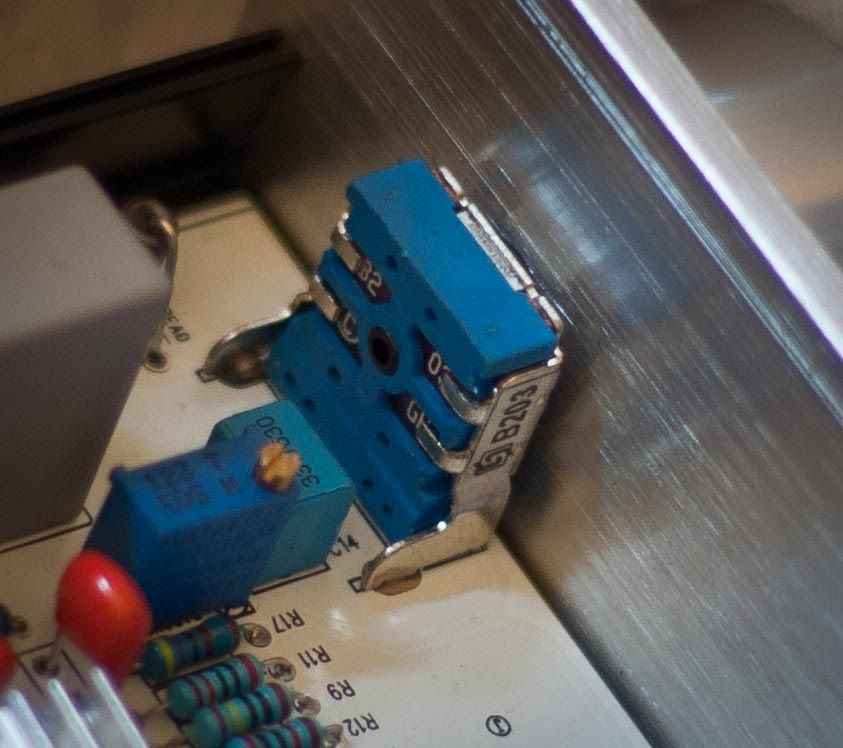

A B203 se egy ALPS szám, valami kínai utángyártott cucc, elvileg ez 20k Ohm-os volna és 11mm-es, a nyákon az ALPS 50kx2 szerepel, ami szerintem amolyan gyártói szám, hogy mit is kell ide beépíteni 50kOhm-os dual potit ?..passzés egy másik találat ami már közelebb vitt a dologhoz
forrás
503C
Ha nem is ALPS, de már hasonlít
- BOURNS PTV/PTT Series - 12 mm Potentiometer
A pdf 5. lappján van egy táblázat "Standard Resistance Table" ahol a 503 kód-hoz a 50kOhm érték tartozik.és találtam még egy blogot ahol egy japán emberke fűrészelt, de úgy rendesen
blog link
Itt írva vagyon az 50K-s poti
Ha hét lába van akkor lehet 14mm-es, mert ha jól látom 12 mm-ben nincs csak 6 lábas,
Az alps-nál is az 503 az 50kOhm kódja
RK14K12
AlpsAlpine rotary potentiometers listHa szétszeded a tied akkor
megmérheted a szélességét,
hány lába van,
megmérheted az ellenállását,
megnézheted a tekerő
- hosszát
- átmerőjét
és hogy
-milyen szögben van lapolva vagy réselt vagy fogazott
és van még olyan is, hogy
a nyáktól a tekerő milyen magasan vana többiek meg segítenek kiválasztani a megfelelő típust.
-
#72197
tordaitibi
veterán
st3v3np3t3r
#72195
válasz
st3v3np3t3r
#72195
üzenetére
Az adatlap (ami a nem totalgagyi hamisitvanyokat leszamitva elerheto) megmondja a max. toltoaram merteket.
Gyakorlatilag a nagyon miniatur cellakon kivul szinte mindegyiket lehet 1C korul inditani, erre legjobb pelda a mostani okoseszkozok, telefonok gyari ultragyors es villamtoltese. -
#72196
tordaitibi
veterán
mpierre
#72190
válasz
mpierre
#72190
üzenetére
A panelra ranezve nem enkoderes digitalis a volume, akkor ez egy teljesen mezei poti aminek a hordozoja 1 reteg es ennek a ket oldalara van felvive az ellenallaspalya.
Nyakoldalrol dobnal egy fotot, a pogi es bovebb kornyzeterol?
Ha abszolut nem kapsz a tejutrendszerbe ilyet, ki lehet valtani elektromosan barmilyen dual potival de mechanikusan nem lesz jo sehogy, pl. ki kell kanelezni, nem fog elferni stb.
Ha kiforrasztod, pontos erteket lehet merni es azt is meg lehet mondani hogy lin. vagy log. karakterisztikaju.
Kismeretu helyettesitovel talan mechanikusan is meg lehet normalisan oldani a potlasat. -
#72195
st3v3np3t3r
nagyúr
ecaddsell
#72191
-
#72194
st3v3np3t3r
nagyúr
tordaitibi
#72189
st3v3np3t3r
nagyúr
válasz
tordaitibi
#72189
üzenetére
én ezeket nagyon jól tudom
meg régebben olvastam is a blogot amit küldtél -
Mennyibe kerül hozzá egy új hátlap? Mi lenne, ha azt törnéd szét a csavar körül, esetleg kiszakítod belőle a csavar fejét, ha műanyag, nem lehet túl nagy meló. A videót nézve egyébként pont azon a részen kezdi a szétszerelést, ha ott alányúlsz a gitárpengetővel, vagy kihúzza a csavart a helyéről, amikor kipattan a helyéről, vagy kiszakad a csavar feje körül az anyag, mindkét esetben sikeresnek nyilvánítható a szétszedés, utóbbi esetben persze a törés mértékétől függően szükség lehet egy új hátlapra.
-
#72192
mzso
veterán
tordaitibi
#72186
mzso
veterán
válasz
tordaitibi
#72186
üzenetére
"telefon amúgy is használhatatlan"
Csak a mikrofon és minden ami igényli. Szétgányolni egy ~új telefont meg nem esik jól.
-
#72191
ecaddsell
aktív tag
st3v3np3t3r
#72176
ecaddsell
aktív tag
válasz
st3v3np3t3r
#72176
üzenetére
Az ilyen általánosításnak semmi értelme, jópár Li akku fajta van különböző kémiával és nem mind ugyanúgy kell tölteni, pl. érdemes itt nézegetni: https://batteryuniversity.com/learn/article/types_of_lithium_ion
A legtöbbet 0.7-1C környékén érdemes, van amit lehet többel is, de rövidíti az élettartamot, van ami jobban bírja a nagyobb áramú töltést.
Amit egységesen nem szeretnek az a mélykisülés. Szintén nem szeretik a teljes ciklusokat, ahol maxra vannak töltve, ilyenkor rövidül az élettartamuk.
Röviden: Li akku esetében az első lépés mindig a kémia beazonosítása. -
mpierre
veterán
válasz
mpierre
#72182
üzenetére
Azt is sikerült még kiderítenem, hogy a diyaudio.org-n egy srác már kiforrasztotta a potenciométert, így kiderült, hogy 7 lába van. (Vélhetően, mindegyik m20 ex2-t így szerelték, még akkor is, ha nem eredeti Muse termék.)
Sajnos sem ali-n, sem ebay-en nem találtam ilyen hangerőszabályzót. Ellenben 5 lábasat sokat...
Ennyi az összes infó, amit találtam az erőlködőről.... [link]
Szerk.: Alps A503 amit írnak. Alakul ez. Már csak találni kéne...
-
#72189
tordaitibi
veterán
st3v3np3t3r
#72187
válasz
st3v3np3t3r
#72187
üzenetére
Litium bázisú akkuknál nem beszélhetünk csepptöltésről és nem jó megoldás a szintentartás sem,
legjobb ha feltöltjük 100%-ra majd a töltés leáll. A fogyasztás hatására merül, 96-98%-nál ismét lehet tölteni.
Ezek a mikro DOD szerűségek nem teszik tönkre, 10.000 nagyságrendűt visel el belőle.
Ez a megoldás megfigyelhető az állandóan töltőre dugott laptopoknál, mobiloknál, nem mindig 100% a töltöttség, 99-100% között váltakozik.
Ha nincs fogyasztás éppen, akkor amúgy is nyugalomba marad, 100% környékén.
[Itt próbáltam összeszedni néhány hasznos dolgot erről ami évtizedek alatt összegyűlt a fejemben, ha van kedved fusd át. -
#72188
tordaitibi
veterán
Headless
#72183
válasz
Headless
#72183
üzenetére
Ennyire minivel még nem volt dolgom,
bár a kapcsolófrekvencia 1MHz környékén van, a méretből ítélve a be és kimeneti szűrőkondik nem lehetnek több pár 100 nanofarádnál.
A gyártó csak tudja hogy mit csinál, ha szerinte elég akkor nem kell semmi pót pufferelés.
Viszont ebből a nudliból 3A, ezt csak a teszt döntheti el, állítsd össze azt az üzemi állapotot ahogy működtetni fogod és ellenőrizd melegedésre.
Ha kézzel épp tapintható akkor max. 55-60 fok körüli, van esélyed hogy dobozolva, nyári melegbe sem lesz több 80-100 fokosnál, azt meg elviekben bírnia kell. Hogy meddig, majd kiderül.
Javítottam már laptopot amit a gazdája hetekig használt eldugult hűtővel, stabil 95 fokos procival. Túlélte.
Természetesen nem árt törekedni a lehető legalacsonyabb üzemi hőmérsékletre.
Egy icipici borda az ic-re ragasztva, vagy az egész nyákot valami hővezető öntapadós fóliaszerű izével (soha nem használtam, nem tudom a pontos nevét) felragasztva a doboz falára, már sokkal hűvösebb lesz. -
#72186
tordaitibi
veterán
mzso
#72184
Elnézést, nem mélyedtem annyira bele hogy a YT-n rákeressek a disassembly videóra, csak leírtam hogy már láttam díszcsavarokat nem is egy készüléken.
Nem pörgetem vissza a témaindító hsz.-t, nem veszek rá mérget de ha jól emlékszek a telefon amúgy is használhatatlan.
Akkor mit veszít ha szétfeszegeti? Ha sikerül, lesz egy esztétikai hibás, karcos-repedt hátlapos feszegetett telefonja, ami esetleg működni fog, így meg úgyis kuka.
Kb. mint egy eleje totálkáros autóról lefeszegetni a hátsó csomagtér tetőt mert benne maradt valami. Nemmindegy? -
#72185
And
veterán
st3v3np3t3r
#72180
And
veterán
válasz
st3v3np3t3r
#72180
üzenetére
Pedig ez így ebben a formában, hogy minimum C/2 árammal kellene Li-ion akkut tölteni, biztosan nem igaz. Annyi megkötést szokás alkalmazni, hogy a töltés végeztével - mikor CV-módban az áram lecsökken a kezdeti CC-áram meghatározott részére, 'nagyobb' kezdőáramnál szokásosan a tizedére - le kell kapcsolni az áramot, mert egy Li-iont a csepptöltés is képes túltöltésbe vinni. Ennek folyománya, hogy a töltési időt nem szabad akármeddig nyújtani. De arról nincs szó, hogy káros lenne C/5 ... C/10 áramú normál töltést alkalmazni.
-
#72184
mzso
veterán
tordaitibi
#72154
mzso
veterán
válasz
tordaitibi
#72154
üzenetére
Lehet, bár ez elrugaszkodás lenne a szétszedős videókon látottaktól. Remény alapon feszegetni, meg nem biztos, hogy jól végződik.
Valamit ki kéne még próbálni.
-
Headless
őstag
válasz
Headless
#72165
üzenetére
Mégegyszer, bocsánat,
ilyen feszültség szabályozóhoz is szükség van kondenzátorra, vagy ez már tartalmazza?
[link]itt csak beforrasztom lecsavarom a pot metert, hogy megfelelő output legyen és kész vagyok, jól gondolom?
Persze még valami házat kell neki találni, hogy ne a gyári akkukat kelljen szétbombázni. Fából mennyire szabad ilyeneket csinálni? ügye eléggé tűzveszélyes a fa, ha a valami baj történne... és szinte biztos, hogy nem lenne felügyelve, javarészt éjszaka menne. Szóval inkább valami műanyag házat kéne néznem. kontakt pad-nek meg jó aluminium, vagy inkább rézt kéne?más kérdés, mennyire melegednek ezek?
-
PitLee
őstag
válasz
mpierre
#72177
üzenetére
Amúgy mi az eszköz neve hátha van kapcsolási rajza valahol, ahol írnak valami konkrétumot.
Ezen az oldalon jól megfigyelhető, hogy ha 100k-ra állítod az értéket akkor alps 100kax2-re vált a neve, így megelőlegezve a bizalmat elvileg 50K Ohm lehet az értéke a tiednek, de ez nem 100%-k.
https://www.parts-express.com/alps-50kax2-50k-ohm-audio-taper-stereo-potentiometer-6mm-shaft--023-208 -
#72179
PHM
addikt
st3v3np3t3r
#72176
PHM
addikt
válasz
st3v3np3t3r
#72176
üzenetére
Nem, nem kell a lítium akkut a névleges kapacitásának felével tölteni.
Csak a standard és a gyors töltőáram van megadva az adatlapokon,
ami a normál celláknál általában 0,5C, illetve 1C.
Ez sehol nem jelenti, hogy ezeknél kisebb árammal ne lehetne őket tölteni. -
mpierre
veterán
Üdv!

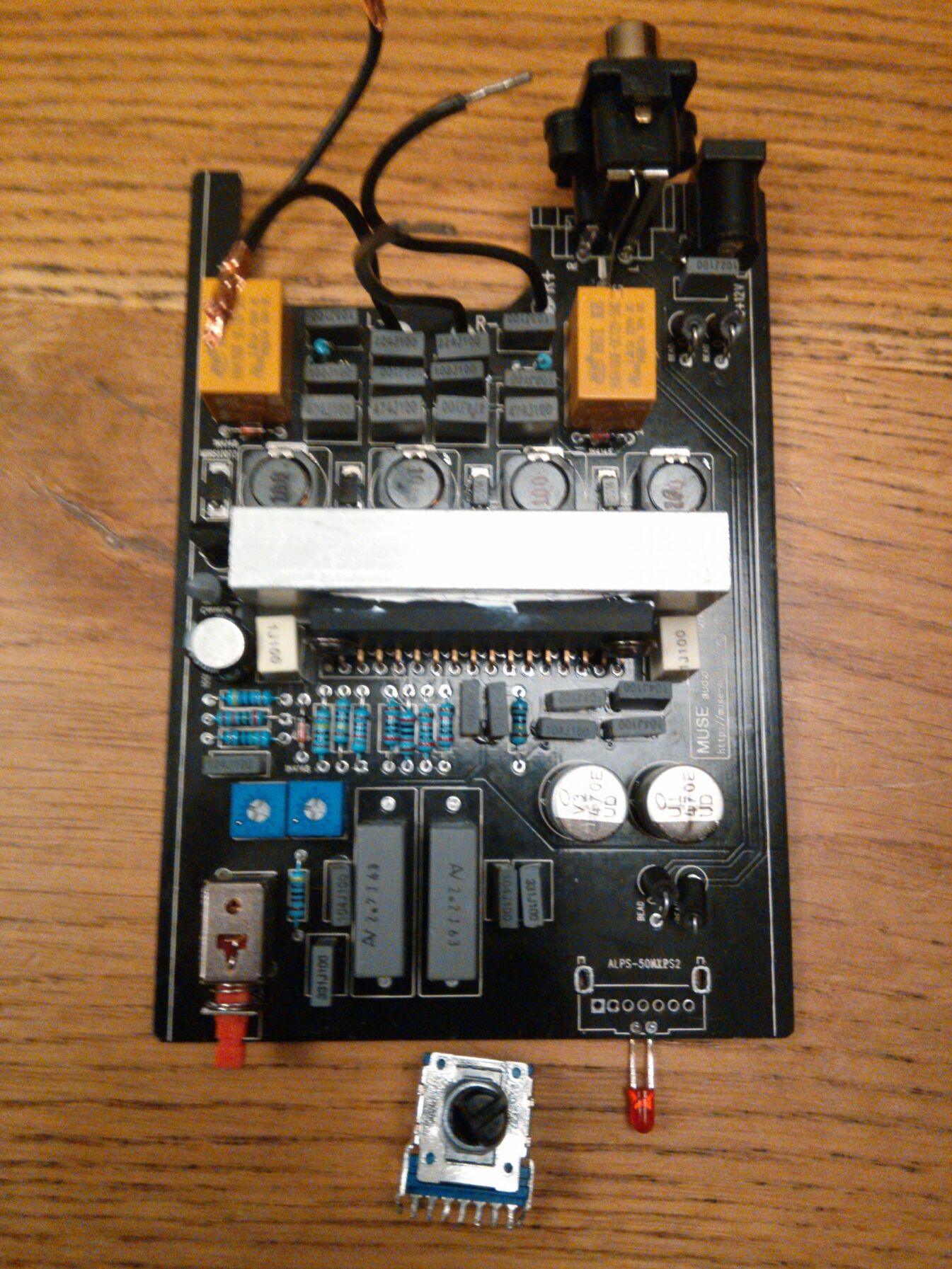

Akadt némi problémám... Adott egy t-amp, aminek a hangerőszabályzója kehes lett. Részben én toltam el, de az idő is hozzátett. A lenti fotón látható - valószínűleg nem alps, de annak feliratozott - potenciométert kéne cserélnem. Ebből ki lehet találni, hogy ez mi és hol tudnék ilyet szerezni? (A felirat alapján totális zsákutca az egész, bármelyik elolvashatónak vélt betűkombinációra is keresek rá.)
A fotót nem én lőttem, de a nálam lévő t-amp kb ugyanez, annyi különbséggel, hogy nem eredeti muse m20 ex2...
Szerk.: Remélem jó helyen keresek megoldást... vagy....
-
draco31
veterán
24v és 0.8A. De már rájöttem, hogy ez a kevés, mert most kapott egy 19V-os 3A-es laptop tápot, és szépen tölti felfelé a pakkot.
Ott tévedtem a dologgal, hogy amit korábban építettem pakkot, az csak 3 cellás volt, annak elég egy ilyen nyomtató táp, feltöltötte vele. Úgy látszik ennek több kell. -
-
#72169
draco31
veterán
st3v3np3t3r
#72168
draco31
veterán
válasz
st3v3np3t3r
#72168
üzenetére
Így nagyjából mindegy milyen dióda nem? Bontásból van vagy 200db a készletben.
-
#72166
draco31
veterán
st3v3np3t3r
#72163
draco31
veterán
válasz
st3v3np3t3r
#72163
üzenetére

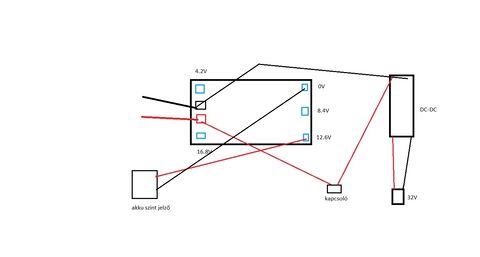

Csak rajzoltam, mert be van ragasztva meleg ragasztóval a cucc, de csak hogy ne essen ki, szóval szerelhető, de nem látszanának a vezetékek. Ami az akku szintet méri, azért nem a 4 cellát figyeli, mert nem jól rendeltem, nem 4 cellához, hanem háromhoz. Ennek van még egy nyomógombja a pozitív szálon, hogy ne menjen folyamatosan, csak gombnyomásra mutassa.
Szóval most az van, hogy üresen 32v-ot mutat a táp, de ha bedugom, akkor csak 9v-ot. Kifeküdt volna a tápegység valami miatt?
-
Headless
őstag
válasz
Headless
#72162
üzenetére
Ahogy nézem
egy ilyen elég lehet.
https://www.hestore.hu/prod_getfile.php?id=5002
ha a Vi=9 V, akkor a tipikus összeköttetés esetén R2/R1=0,28 ha jól számolok, ekkor Vout=7,4 lesz.
Mi alapján döntsem el, hogy mekkora ellenállást rakjak fel? minél kisebb, de azért közel az arányhoz? és inkább nagyobb felé menjen el az arány, így kisebb lesz a fesz.
pl R2=330 mOhm;R1=1,2 Ohm
ebből R2/R1=0,275
így Vout=VIn-1,25*(1+R2/R1)=7,40625 Vvagy most átnézve a bekötést én azt gondolom, minnél nagyobb ellenállás kéne, szerintem. De javítsatok ki ha rosszul gondolom
de az arány szerintem stimmel,
33kOhm/120kOhm mehet.A programozási áram mekkora lesz? gyanítom nagy ellenállásal eléggé kicsi. Szóval elég a feszültségre figyelnem az ellenállás vásárlásakor?
hosszú kábel miatt kell mindkét kondenzátor, ez a dokumentáció szerintinek kell lennie.
Az eszköz nem fogja hiányolni a 3. pint? gondolom töltöttség, termikus adatokat szolgáltatna. de ügye ez így nem nagyon lesz.
-
Headless
őstag
igen külsőleg kell tölteni
glk312-es töltőnk van de van többféle is. több helyel stb...
elviekben én is összeraktam, kb, hogy veszek egy 9V-os tápot, és valami feszültség szabályozóval egyetemben bekötni fixen egy kiherélt akku házba, és beforrasztani a pólusokat, a kivitelezéssel vannak bajaim
-
-
#72160
draco31
veterán
st3v3np3t3r
#72158
draco31
veterán
válasz
st3v3np3t3r
#72158
üzenetére
De töltenie akkor is kellene, még ha a használathoz esetleg nem olyan erősek a cellák. Mellesleg 2x is volt már lemerülve, és feltöltöttek. Most egységesen mindegyik cella 3.5V. Lehet ez már kevés az elektronikának, és nem kezdi el tölteni, és ez a baj? Megpróbálom külső töltővel egyessével tölteni a cellákat, aztán megnézem mit csinál.
-
Headless
őstag
Sziasztok egy olyan kérdéssel fordulnék hozzátok, hogy rendelkezem az alábbi eszközökkel:
-Leica BLK360 laser scanner
-akkumulátor hozzá (GEB212)A probléma ott kezdődik, hogy az eszközről le kell tölteni az adatot, ami olykor 2-3 óra. Az akku általában 1-1,5-öt bír. Vagyis terepi munka után este még legalábbaz első akku lemerülését meg kell várni, akkut cserélni s utána lehet otthagyni az eszközt éjszakára, így egy akkuval lemerülve indulhat útnak a felmérő a következő nap.
Amit szeretnék csinálni az az lenne, hogy veszek egy megfelelő tápot, erre van egy mintám is erről képet rakok be (9v,1.5 A). És azt közvetlen bekötöm pólus helyesen egy kibelezett akkumulátorba, a kérdésem az, hogy milyen buktatói lehet egy ilyen tápegység építésnek, félamatőrként neki álljak-e ha nem, akkor tudtok-e valakit akihez fordulhatnék ilyennel kapcsolatban.
Tönkretenni az eszközt semmiképp sem szeretném, ugyanis kicsit drága ahhoz, úgyhogy bármilyen segítségek elfogadok.
Az külső tápegységet amit fotóztam azt már valakik használják, de az egy developer kit, és nem lehet megvenni közvetlen a leica-tól. súlyra és elmondásra csak kibeleztek egy létező akkut és a pólusokat rákötötték a tápegységre.
-
#72158
st3v3np3t3r
nagyúr
draco31
#72157
st3v3np3t3r
nagyúr
válasz
draco31
#72157
üzenetére
az akku nem mind1 ám... legalább 10-15A-es akku kell... én 3db LG HG2-őt használtam az enyémhez,nincs is vele gondom
ha emeled a töltőfeszt és teszel bele 1n4007-et(1A-es tőltőáramnál)akkor nem kell a kapcsoló és visszafele zár a dióda
én egy akkus porszívónál csináltam meg, raktam bele szabályzó töltőt elektronikát,egy hasonlót mint amit linkeltél,csak az enyémen a kimenő áram is szabályozható. Tettem bele egy 2A-es diódát,a töltőáramot 1.5A-re állítottam(3000mAh-s az akkupack), az akkupakk max. feszültsége 8.6V, töltőfesz 10.5V amiből a dióda 0.7V-ot leszed, így 9.8V lesz a töltőfesz... és ezt egy 12V2A-es adapterről töltöm.
-
#72157
draco31
veterán
st3v3np3t3r
#72156
draco31
veterán
válasz
st3v3np3t3r
#72156
üzenetére
Nekem is volt már egy átalakításom, azzal nincs gond. Ugyan így csináltam ezt is.
16.8V-os volt az eredeti akkuja.
Új cellák, azt hiszem Samsung.
A táp, ami egy 32V-ot tudó nyomtató táp lett, az megy a DC-DC konverterre. Onnan a kijövő 16.4V lett beállítva. A cellák értelem szerűen lettek kötve az elektronikához.
A DC-DC és az akku elektronika közé pedig raktam egy kapcsolót, mert ha nem lenne, akkor visszafelé is ad áramot, így í konverter folyamatosan áram alatt volt.
Az elektronikán meg ugyan az a bemenet, mint a kimenet. -
draco31
veterán
Hello!
Az itt leírt alkatrészekkel épült egy akku. Most viszont ha a táp be van dugva, akkor leesik a feszültsége 9V környékére. Akkor nem bírja a tápegység? -
#72154
tordaitibi
veterán
mzso
#72083
Meg egy otlet mert a kudarcokbol itelve elkepzelheto,
Lehetseges hogy csak disz csavarok, valami benyomott kis stift aminek a feje thorxra mintazott?
Es semmi szerepe nincs, maga a hatlap siman pattintos?
Egy idobe a mini hifiken volt ez nagy divat (meg a mutatos nagy labak amik rezgescsillapito hatasat keltettek pl. lemezjatszoknal, kozbe egyszero muanyag pogacsa volt), azt sugallta az egybeontott fullgagyi dobozolasrol hogy az bizony mernoki mestermunka, szep csavarokkal osszerakva.
Nemegyszer szivtam meg ilyet. -
And
veterán
válasz
vpleft
#72151
üzenetére
Néhány alkalommal már én is végigszenvedtem ezt a folyamatot, próbálván elérni a μA alatti nyugalmi áramot (PIC MCU-val, 2032-es méretű lítiumelemes tápláláshoz), de a belső felhúzók mindig megfeleltek, ha éppen elérhetőek voltak az adott portokon. Felesleges külső fel- vagy lehúzó ellenállásokat telepíteni. A konkrét értékük tényleg nem számít annyira, mert ahogy aryes is említette, a Vcc-re vagy GND-re húzott input port felé lényegében nem folyik áram. A kimeneti portok felé 'elvesző', vagy a belső perifériák által igényelt áramokat ennél nagyobb feladat volt lealkudni.
-
válasz
vpleft
#72151
üzenetére
Az I/O pinek fogyasztása input módban mikroamper nagyságrendű, a felhúzó ellenállások értéke ez esetben nem igazán számít, mert a port belső ellenállása maga Megaohm nagyságrendű, csak az a fontos, hogy ne lebegjen a bemenet (az adatlap szerint Vcc/2 környékén megnövekszik a port fogyasztása). Helytakarékossági szempontból mindenképpen a belső felhúzó ellenállásokat érdemes használni.
-
vpleft
tag
Köszi a választ!
Akkor egymáshoz semmiképp nem kötöm a lábakat.
Az IC-ben persze letiltok mindent, amire nincs szükségem. Pl. ADC és BOD. Arduino programozással ugye ez nem túl nehéz.
A belső felhúzó az adatlap szerint 20-50k közti ellenállást takar. Maradjak akkor ennél a 100k lehúzók helyett? Az IC egyébként 2db AAA elemről fog menni, ezért is fontos, hogy minél tovább bírja. -
And
veterán
válasz
vpleft
#72149
üzenetére
Atmel-ekben ugyan nem vagyok járatos, de az adatlap szerint minden portra külön-külön kapcsolható belső felhúzó input módban, ami feleslegessé teszi külső ellenállások használatát. Amúgy sem jó ötlet összekötögetni a portokat, még ha bemenetnek is vannak épp konfigurálva. Az inputok határozott szintre húzása egyébként általában csak az egyik követelmény a sok között ahhoz, hogy az áramfelvétel sleep-ben a minimum legyen.
-
vpleft
tag
Sziasztok!
Egy egyszerü kérdéssel fordulnék hozzátok. Van egy ATTiny85 IC-m és a célom vele a fogyasztásának a minimalizálása. A datasheet-je szerint ajánlott le- vagy felhúzó ellenállással ellátni a nem használt pin-eket. Arra gondoltam, egy 100k-s ellenállás megfelelő lenne. A kérdésem az lenne, hogy a lábakat input módba állítva és összekötve egymással, egyetlen ellenállással 0-ra húzva működőképes lenne az elképzelésem? Vagy minden lábhoz külön-külön 1-1 ellenállást ajánlott tennem? (Itt most azon aggódom csak hogy a nem használt lábakat ugye egymással rövidre zárnám az első megoldással és nem tudom, ez okozhat-e nem várt zavarokat sleep mode-ban, vagy akármi...)
Illetve akkor még annyit megkérdeznék hogy az input mode megfelelő-e ezeknek a lábaknak?..
Köszönöm előre, ha valaki segít
Bocsánat az egyszerű kérdésért, elektronikában nem vagyok annyira otthon...
-
passatgt
aktív tag
Azért gondoltam erre a kijelzős pwm modulra, mert van neki soros bemenet és tudom, hogy működik
Van hozzá dokumentáció, hogy milyen karakterisztikával lehet adatot átadni neki, csak ehhez nem értek. Da ha valaki kb megcsinálná, akkor már át tudom írni a szoftvert, hogy működjön az én igényemnek megfelelően. Illetve olyan megoldást szeretnék, ami csak egy usb csatlakozóval tud menni és nincs szükség külön tápra, tehát egy kb plug&play modul. Az tökéletes, ha egy műanyag szerelődobozba be van rakva pl. -
And
veterán
(Egy hangkártyából felharmonikusok hiányában elég nehéz négyszögjelet kinyerni, különösen aszimmetrikus kitöltéssel, 10 kHz felett.)
passatgt, a témához: viszonylag egyszerűen megoldható mikrokontrollerrel, hogy egy soros porton kapott adat (ami a kitöltési tényező, a kívánt felbontástól függően kettő vagy akár csak egyetlen byte-on) alapján PWM-et állítson elő. A számítógép oldalán ekkor csupán az adat hardveres / virtuális soros portra küldését kell megoldani. -
passatgt
aktív tag
Sziasztok! Vállal itt valaki egyedi termék "gyártást"? Egy USB-s, szoftverrel vezérelhető frekvencia generátorra lenne szükségem(PWM). Fixen 13KHZ és 0-100% ciklusidőt kellene szoftverrel állítani. Elvileg ez a két alkatrész kell hozzá, de más megoldás is jó, csak végeredményben egy USB csatlakozóba dugható eszközt szeretnék, amiből egy vezeték kijön, amit a PWM-re tudok kötni.
https://www.ebay.com/itm/TTL-3-3V-5-5V-FT232RL-FTDI-Module-Mini-Port-USB-for-Arduino-Serials-Adapter/174180910875
https://www.ebay.com/itm/Adjustable-PWM-Pulse-Frequency-Duty-Cycle-Square-Wave-Signal-Generator-Module-/401426669311A szoftver pedig MacOS-ről lenne vezérelve. De más is jó, azt már át tudom én írogatni.
-
#72135
Aryes
nagyúr
tordaitibi
#72134
válasz
tordaitibi
#72134
üzenetére
Köszönöm a magyarázatot!
-
#72134
tordaitibi
veterán
Aryes
#72132
Teljesen más az elve és a feszültség sokszorozó kaszkád nagyságrendekkel egyszerűbb mint egy inverter.
Keress rá, Willard, Marx kaszkád. Aktív elemük nincs (hacsak a diódát nem vesszük annak), felépítése dióda, kapacitás és ellenállás, itt rögtön érezhető a maréknyi fet, tranzisztor és egyéb aktív elem hiánya. Ennek jótékony hatása van a megbízhatóságra, üzemidőre.A sokszorozók gyenge pontja a minimális áramterhelhetőség de épp a Nixie csőnél ez nagyon kicsi.
Tv-kben is használatos a nagyfesz. előállítására.Elméletileg (és majdnem gyakorlatilag is) a kaszkád tagjainak szinte korlátlan többszörözésével ultranagy feszültség állítható elő, pl. a részecskegyorsítókban is használatos.
Ehhez képest nézz meg egy boost konverter, egy teljes push-pull inverter rajzot, ne csak amit látsz hanem a benne lévő IC-kben is számold össze az aktív elemeket, +nagyfrekis trafó stb.
-
#72132
Aryes
nagyúr
tordaitibi
#72130
válasz
tordaitibi
#72130
üzenetére
Ez volt a másik gondolatom nekem is.
Tiszta DC-ből amúgy miért ne lehetne? Egy autós 12V->230V inverter is képes rá. Vagy a szivargyújtó nem minősül tiszta DC-nek? -
-
#72130
tordaitibi
veterán
Aryes
#72128
Nem, hanem a cso 150-200 voltjat allitja elo ebbol.
Kolleganak megfelel barmilyen 12 voltos, 500mA vagy nagyobb, lehet 10 amperes is trafo es utana kotve egy graetz hidat, ha ez nem mukodik akkor 1 darab diodat egyutasan.
Tiszta dc-bol feszultseg sokszorozassal nem lehet nagyfeszt csinalni, de 50 vagy 100 Hz dc-bol igen.
Valoszinileg a Marx kaszkadot hasznalta a tervezo, a Willard sokszorozonak tiszta ac kell a bemeneten. -
Ribi
nagyúr
Konkrétan melyikhez, hátha ott van róla említés, vagy példa.
Pl ilyen, bár ez nem annyira oco. Legtöbb 2.1mm-es.
Ja közben írtad, hogy ez valszeg nem jo.
De szerintem jó.
Neten elég sok ilyen óra van, mindegyikre simán 5-12V tápot írnak, bármiről elmegy ez.
Fickónak meg valszeg fingja sincs mi ez csak árulja. -
#72124
st3v3np3t3r
nagyúr
naja
#72123
st3v3np3t3r
nagyúr
ja tényleg, írtad,csak átsiklottam felette... jó lenne tudni, hogy a cső főtápja benne van-e, ugyanis a legtöbb leírás amit találtam DC170-190V tápfeszt ír a csőnek
Mondjuk ahogy láttam, van nixie csöves karóra is. Hát, ha valóban DC170-190V kell neki, én nem szívesen hordanám
-
#72123
naja
aktív tag
st3v3np3t3r
#72120
naja
aktív tag
válasz
st3v3np3t3r
#72120
üzenetére
Nem titok, de írtam is: nixie csöves órához kellene. Benéztem a dolgot, hogy nincs hozzá táp. Szentül meg voltam győződve róla, hogy az is jár hozzá. Most meg szívhatok vele.
UI: Normál tápom van, az bár 800mA-es, és egy 1A-es is. Viszont gond van az órával, és emberünk azt írja, hogy valószínűleg a táp nem megfelelő (mármint a kettőből egyik sem).
UI2: Erről az óráról van szó.
-
#72119
naja
aktív tag
st3v3np3t3r
#72118
naja
aktív tag
válasz
st3v3np3t3r
#72118
üzenetére
Köszi, a gyors választ! Igen, ezt az oldalt én is megtaláltam, csak az a kérdés, hol találok ilyen tápot a kívánt paraméterekkel (12V, 500mA, 5,5x2,5mm csatl.).
-
#72118
st3v3np3t3r
nagyúr
naja
#72117
st3v3np3t3r
nagyúr
Szerintem a pulzálót lüktető egyenáramú kimenetre értik, az egyik trafó kimenetére kell egy-egy darab egyenirányító dióda egymással ellentétes nyitási irányba,pl.1N4007
bár ilyet nem sűrűn hallani, hogy lüktető egyenáramú adapter kell valamihez. Itthon vagy sima váltakozó áramú, vagy rendes egyenáramú adapter kell.
kép link
Itthon vagy a piros vagy a zöld jelölésű kimenetű, neked a kék jelzésű kimenetű adapter kellÉn szerintem
-
naja
aktív tag
Sziasztok! Bocsi, ha nem jó helyre írok, de nem tudom hova máshova írhatnék. Sajnos nem igazán értek a témához, véletlenül futottam bele ebbe a témába. Amúgy ez egy nixie csöves asztali órához kellene.
Szükségem lenne egy 12V / 500mA, pulzáló tápegységre (adapter?), aminek 5,5 * 2,5 mm-es csatlakozója van.
Ezt írták eredetileg: "Power supply plug must have 5,5 * 2,5 mm positive contact in the center. Try checking on other power supplies, you need a pulse DC power supply."
Mi ez a pulzáló tápegység? Nálunk is így hívják? Gugliban nem igazán találtam ilyeneket. Tudnátok javasolni helyet Bp-Érd környékén, ahol kaphatok ilyet?
Köszi előre is! -
#72116
terapeuta007
aktív tag
PHM
#72109
terapeuta007
aktív tag
koszonom a valaszokat. javitani kell mert valaki nem egymashoz valo 2tranzisztort rakott bele az eredeti helyett. egyik csatorna hangosabb de nem torzit.
akkor amiket linkeltem azok helyett rendelek darvinya altal linkelt oldalrol egyformat
az szamit hogy A vagy C? csak a maxfeszultseguk kulonbozik? -
#72114
darvinya
titán
st3v3np3t3r
#72112
darvinya
titán
válasz
st3v3np3t3r
#72112
üzenetére
Itt kapsz mindkettőből A, C-s verziót. [link]
-
#72113
st3v3np3t3r
nagyúr
st3v3np3t3r
#72112
st3v3np3t3r
nagyúr
válasz
st3v3np3t3r
#72112
üzenetére
bocs,6A,10A ha pulzál
vékfokvégfok -
#72111
PitLee
őstag
st3v3np3t3r
#72108
PitLee
őstag
válasz
st3v3np3t3r
#72108
üzenetére
VIDEOTON CLEOPATRA RA6380S
https://postimg.cc/gallery/gttk4enc/ -
#72109
PHM
addikt
terapeuta007
#72107
PHM
addikt
válasz
terapeuta007
#72107
üzenetére
Szerintem ugyanaz a 2 tranzisztor, csak a gyártó különbözik.
-
#72108
st3v3np3t3r
nagyúr
terapeuta007
#72107
st3v3np3t3r
nagyúr
válasz
terapeuta007
#72107
üzenetére
szia. mi az eredeti tipus ami benne van?
-
#72107
terapeuta007
aktív tag
-
#72105
st3v3np3t3r
nagyúr
PHM
#72103
-
gendyke1
csendes tag
Sziasztok!
Adott egy RC hajó ebbe szeretnék egy routert beletenni (egy Wifi alapú acces point kapcsolathoz kell).
Szeretném ha csepp és pára álló lenne!
A router házat , ha lebontom és csak a nyákot kötöző dobozba teszem nem fér el a testben,viszont maga a nyák belefér. Arra gondoltam,hogy mi lenne ha lefújnám pl. Plastik 70-el a nyákot és úgy szerelném be?
Szerintetek megoldható? Nem tesz kárt a routerben?
Köszönöm a segítséget! -
#72103
PHM
addikt
st3v3np3t3r
#72102
PHM
addikt
válasz
st3v3np3t3r
#72102
üzenetére
A tokozáson belül a legritkább esetben van ilyen hiba.
A búgás egyértelműen árnyékolatlanságra, földhurokra,
illetve rosszul kivitelezett földelő hálózatra utal.
Arra gondoltam egyébként korábban, hogy a bemenetet érdemes lekövetni,
nem szakadt-e meg valamelyik vezeték árnyékolása.
Hiba lehet még, ha le van választva a jelföld a teljesítmény erősítők földelésétől
egy ellenállással, és megnyúlik ez az ellenállás.
Az is okozhat ilyet, ha valaki belebarkácsol az áramkörbe, és mondjuk
egy földelést máshova köt, mint ahol eredetileg volt.
A legjobb, ha egyetlen pontba futnak össze a földelések, s ez a pont a
fő pufferkondi negatív pólusa. -
#72102
st3v3np3t3r
nagyúr
PHM
#72101
-
#72101
PHM
addikt
st3v3np3t3r
#72100
PHM
addikt
válasz
st3v3np3t3r
#72100
üzenetére
A belső földeléseket érdemes átnézni, lehet, hogy valahol megszakadt
az árnyékolás, vagy van egy földhurok.
Új hozzászólás Aktív témák
Hirdetés
ekkold
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- Magyarország piacvezető szoftver webáruháza
- AKCIÓ! Dell Optiplex 5050 SFF asztali számítógép - i5 7500 8GB DDR4 256GB SSD HD630 Win10
- LG 55G3 - 55" OLED evo - 4K 120Hz 0.1ms - MLA - 2000 Nits - NVIDIA G-Sync - AMD FreeSync - HDMI 2.1
- BESZÁMÍTÁS! Sony PlayStation4 PRO 1TB fekete konzol extra játékokkal garanciával hibátlan működéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
