Korábbihoz még hozzáfűzném, ami azóta jutott eszembe, a teljesebb kép kedvéért:
– Egy rendes labortáp követelménye a galvanikus elválasztás a hálózattól, kettős táp esetén egymástól is. Előbbi életvédelmi szempontból, utóbbi a független felhasználhatóság miatt.
A földeléses dugóval szerelt téglatápokban a hálózati védőföld össze van kötve a kimeneti GND-vel. Ettől még használható ugyan, csak erre mindig gondolni kell, hogy jobb esetben csak földhurok, rosszabb esetben zárlat is lehet belőle, ha véletlenül különböző potenciálokat hidal át. Az áramütés lehetőségét is illik ilyenkor megemlíteni, erre odafigyelni.
– A step down konverterek kimenetén kisebb-nagyobb puffer van, aminek rövidre zárása szikrával, pillanatnyi túlárammal is jár, ezért az ampermérős záráshoz célszerűbb előbb áramtalanítani, utána bekapcsolni. A rövid túláram a kondenzátort és a söntöt érinti csak, egyéb alkatrészekre nem káros. Ezekre sem túlzottan, de azért a nagyobbik konverter 2000 μF kapacitását már nem olyan jó csattogtatni.
Az igazi labortáp nem tárol energiát a kimenetén, így rövid időre sem tud a beállított CC-korlátnál nagyobb áramot leadni, ami a terhelés védelme szempontjából sem közömbös. Ezt viszont lineáris, disszipatív szabályzóval lehet a legjobban megoldani, tehát ez a másik különbség, a step down áramkörhöz képest.
– Li-ion akkunál a töltőáram tizedét említettem a végállásnál, de konkrétabban a C/10 értéket kell figyelni, hogy mikor esik alá (tehát akkor is, ha nem 1C töltőáramot választok). Ezért is jobb erre a célra egy digitális kijelző, amin jobban követhető a folyamat, mint a panelon lévő C/10 LED időnkénti figyelése, amiből nem lehet még saccolni sem, hogy kb. mennyi van még hátra. Vagy, amikor a közelítés miatt már le is vehető, mivel ez amúgy sem egy kőbe vésett érték.
-
-
#55493
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Nem tudjátok honnan tudnék szerezni 60mm-es 20KBM2x2, 4-4 lábú csúszópotit, Mixvibes USB-s lejátszóhoz? Egyszerűen sehol nem találok, csak más méretet vagy csak 10k-s kivitelben.
-
#55492
Flashback
addikt
csabyka666
#55490
válasz
csabyka666
#55490
üzenetére
Kínából van kisebb olcsón: [link]
Mert nem lehet elég hely egy munka asztalon...
-
-
#55490
csabyka666
veterán
Üdv mindenki!
Erről az állomásról van valakinek tapasztalata? Jó lenne végre egy normális forrasztó, illetve egy olyan eszközre is szükségem lenne, amivel tudok normálisan reflow-zni.
Köszi a válaszokat előre is!
-

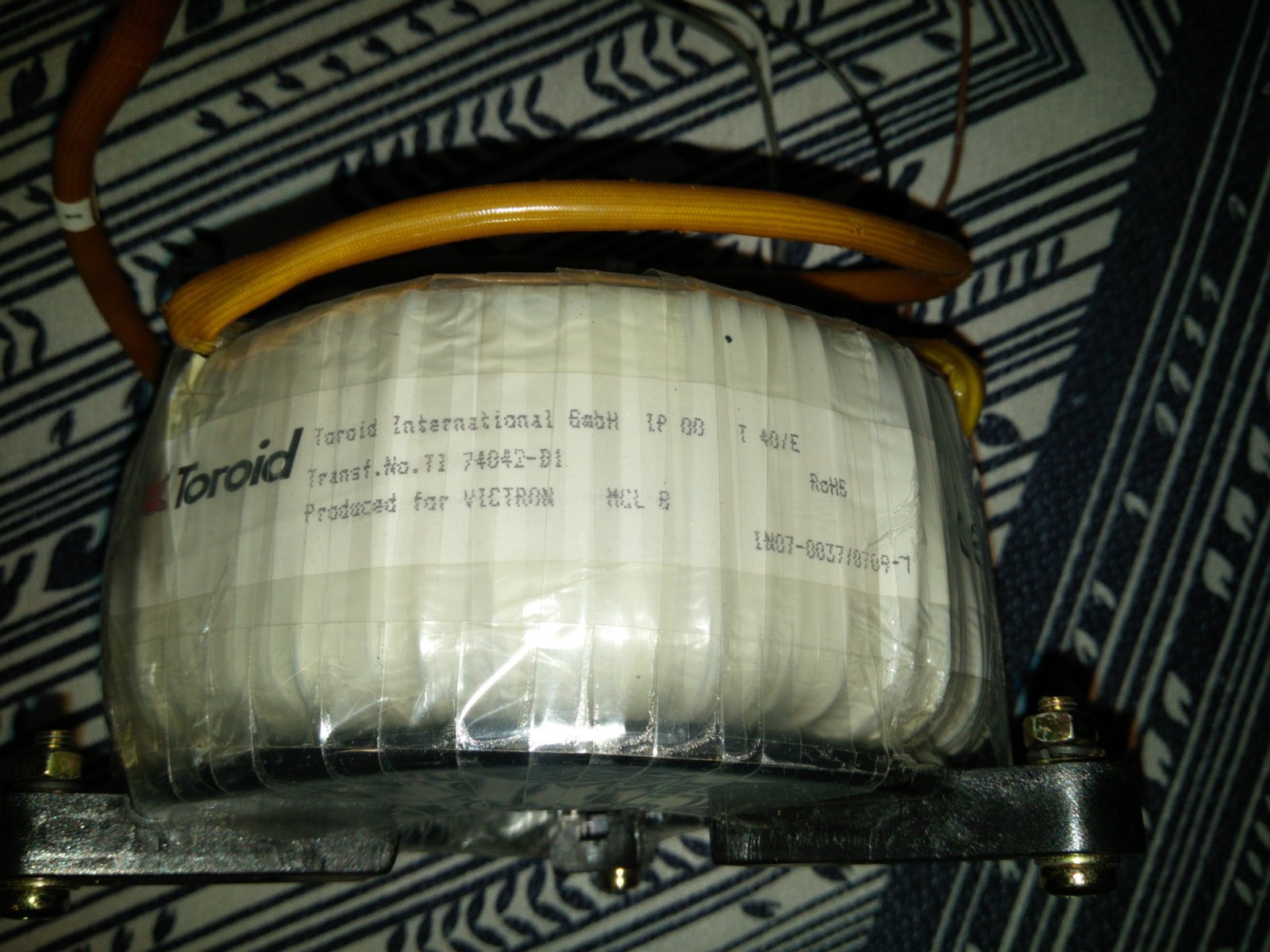

Van egy ilyen toroid trafóm, ha jól emlékszem, egy UPS-ben volt. Szekunder oldalon a négy kivezetésből a fehér és a szürke közösítve van. A fekete és közös között 2,4 ohmot mérek, a barna és közös között 0,3 ohmot. Érhet ez valamit?
-
-
lupu500
tag
válasz
Barret001
#55479
üzenetére
A táp 12ac-s természetesen nem pont 12v-t ad ez kb 13.5vac körül van. A kondenzátor amit használtam 470 mikroFarad csak nem írtam így ki és 16 Vo-s. A feszültség túl sok nekem amit a kondi bekötése után mérek több mint 20 Vdc. Ennek 13-14 vdc-nél nem kellene többnek lennie mert elégnek a ledek. ezért kérdeztem mit kell még beépíteni hogy a kimenő fezsültségem lessen. Üdv
-
-
mezis
félisten
válasz
lupu500
#55475
üzenetére
Ha csak egyszerűen LED áram korlátozását kell megoldani, akkor a megfelelően méretezett ellenállás is megteszi. (Ha nem vibrál a LED, akkor még az elkót is kihagyhatod, ami bizonyára 470mikroF (μF) és nem 470milliF.)
Ha más elektronikát is ez lát el árammal, akkor a legolcsóbb egy "Step Down Converter"
-
Ribi
nagyúr
válasz
lupu500
#55475
üzenetére
Kérdés, az a 12VAC az mennyire 12VAC?
Mert 12VAC az egyenirányítva 12*1.41, vagyis kb 17VDC minusz diódán eső fesz. De trafó terheletlenül általában többet ad. 20V kicsit soknak tűnik.
Kondi nélkül nincs VDC értéked, csak a mérő műszer átlagol.
Milyen táp adja a 12VAC-t? -
lupu500
tag
válasz
krisztianAMG
#55474
üzenetére
Sziasztok! Segítségre lenne szükségem egy egyszerű 12v-os egyenirányító megépítéséhez. Van 12vac feszültségem és kellene 12vdc. Vettem egy gracz hidat értelem szerűen bekötöttem de amikor a +/- lábak közé betettem a 470mF kondit a kimeneti feszültség elment 20 vdc fölé. Kondi nélkül van 13Vdc körül kb annyi mint a bemenő váltó. Mit kell a Gracz után beépíteni, hogy meglegyen a 12vdc fezültség vagy legalább is közelítő értékben. Led kijelzőt hajtana meg egy fotocella visszajelzéseként, minimális áram erősség van 0,5A alatt, a 12vac bemenő feszültség adott.
Ha valakinek van ötlete írja meg mit kell csinálnom nem vagyok annyira jártas az elektronikában. Köszi -
#55474
krisztianAMG
senior tag
mezis
#55473
krisztianAMG
senior tag
Szerencsém volt, közvetlenül a fólia alatt volt összeforrasztva a két tekercs.

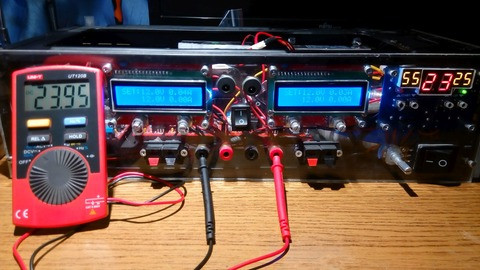

Így most már elérte végleges állapotát a labortápom. Két darab 0-28V/2A modul, melyek a középső kapcsolóval sorba kapcsolhatóak. Van még bent egy fix 12V/2,5A + 5V/2A kapcsoló üzemű táp is, és még egy apró, szimmetrikus 5 és 12V-os kimenettel rendelkező panel (ez már felesleges, nem volt drága, és volt még szabad hely. ). A jobb oldali panel a borda hőmérsékletét figyeli: a középső nagy szám az aktuális hőmérséklet, 55°-nál kapcsol be, és ha visszahűl a jobb oldali értékre, akkor elenged a relé. A nagy kapcsoló melletti potméter egy apró step-down modulhoz kapcsolódik, amivel a venti fordulatát lehet szabályozni. Trafóval, mindennel együtt nagyjából 50€ lett a vége.
-
#55473
mezis
félisten
krisztianAMG
#55471
mezis
félisten
válasz
krisztianAMG
#55471
üzenetére
Elvileg igen. Ha nincs szerencséd, akkor mélyen bent van a menetek alatt a középkivezetés.
-
#55472
Barret001
addikt
krisztianAMG
#55471
Barret001
addikt
válasz
krisztianAMG
#55471
üzenetére
Igen.
-
#55471
krisztianAMG
senior tag
krisztianAMG
senior tag
Ha van egy toroid trafóm, aminek 27-0-27 kivezetései vannak, de én galvanikusan elválasztott 2x27V-ot szeretnék, akkor csak annyi a dolgom, hogy a középső kivezetést kibontom, és szétválasztom? Tehát, hogy a tekercs két fele ne legyen sorban, hanem 4 kivezetése legyen?
-
#55470
MasterMark
titán
trialboj
#55469
-
trialboj
őstag
Üdv,
Arra lennék kíváncsi hogy az usb elosztó használata ront valamit a jel erősségén/minőségén?
Egy 3mes kábellel szeretném a géptől kicsit távolabb vinni a versenykormányt... de mivel csak 1 kábelem van és legalább 3 kellene gondoltam beledugok egy elosztót. Így viszont egy kábelen kellene menjen, az egér a bill, és a pc kormány jele... ez gond lenne?
Köszönöm
-
kmisi99
addikt
Ez ugyan az amit linkeltél csak kicsit olcsóbb. [link]
Attól függ hány amper kell? Mert amiket megadnak azok az elméleti csúcs teljesítmények. Amiket küldtél azok papír forma szerint 5A re képesek, de gyakorlatban 3A körül hűtés nélkül már elszállnak. Amit én linkeltem 12A az is igazság szerint 8A körül már leolvad, néztem róla terheléses videót.Szóval ezek alapján kalkulálj. Én is laptop tápról fogom járatni.
Kernel Na így már minden tiszta, így már megy az akku töltés, köszi a segítséget.
-
Kernel
nagyúr
válasz
kmisi99
#55464
üzenetére
Az maga a túláramvédelem, a CC-korlát. Amellett, pontosabban előtte a step down IC-ben is van egy belső védelem, de az nem szabályozható, csak a max. terhelést korlátozza.
Ha a zárlat pillanatában a CC-trimmer véletlenül túl magas értékre van állítva, akkor az IC-védelme letilt, LED-ek kialszanak, megszűnik a kimenő feszültség.
Noha ez a kétlépcsős védelem jó, de azért célszerűbb kis értékről indulva szabályozni felfelé.
A CC-trimmer is az óramutató járásának irányába növel általában, tehát először le lehet letekerni (az alsó végállást jelezheti halk kattogás, ahogy a csigatengelyen átugrik), utána az ampermérővel rövidre zárni a kimenetet, majd növelni az áramot. Ez a zárlat teljesen ártalmatlan, erre van tervezve.
-
-
Kernel
nagyúr
válasz
kmisi99
#55462
üzenetére
Attól függetlenül, CV-módban normális, hogy nem lehet áramkorlátot állítani, mert ilyenkor a felvett áramot a fogyasztó határozza meg.
CC-módban van értelme, illetve lehet áramot szabályozni.
Li-ion akku töltésekor vagy az elején kell beállítani az áramkorlátot, amikor még az akku lehúzza a feszültséget, vagy a tápot rövidre zárni és úgy beszabályozni.
Végfeszültséghez közeledve az akku egyre kevesebb áramot vesz fel, ha kilép a CC-módból, ott már hatástalan az áramkorlát.
-
#55462
kmisi99
addikt
gyenesmartin
#55461
kmisi99
addikt
válasz
gyenesmartin
#55461
üzenetére
Csak annyi volt a gond, hogy zsák szar a labortáp, a második labortáp 4. kimenetét sikerült életre kelteni amin lehet is az ampert szabályozni, de csak kíváncsiságból kicsit töltöm vele, annyira szar, hogy ha már kicsit csúnyábban nézek a potméterre akkor 3-4 tized voltot ugrál. Van itt a cégnél vagy 5 labortáp, hát nem bíznám rájuk az akkut, majd amit én csinálok, az fasza lesz.
-
#55461
gyenesmartin
őstag
kmisi99
#55460
gyenesmartin
őstag
válasz
kmisi99
#55460
üzenetére
Merítsd le először az akkut szerintem.
Tudtommal CV akkor világít, ha a kimenet elérte a beállított feszültséget (vagy legalábbis közel van hozzá), CC, pedig akkor ha az áram.
Próbálj meg 4.2-őt beállítani. De ha használt laptop akksikról van szó, amik már elég régiek, lehet túl nagy a belső ellenállása. Nekem is vannak ilyenek, kb 200 mΩ az ellenállásuk. -
#55460
kmisi99
addikt
gyenesmartin
#55459
kmisi99
addikt
válasz
gyenesmartin
#55459
üzenetére
Kb 3,8-9V on volt az akku. Lehet csak szar már a labortáp és a beállított 4,1V hoz már a 3,9 túl közel volt. Mert amúgy marha szarul lehet beállítani, régik a potik rajta.
Mit kellene mutatnia töltés közben a labortápnak? A CC nek kellene világítani, vagy egyiknek se?
~1m 1,5mm2 vezeték, de mint láthatod korkodil csipeszes megoldással van rákötve.
-
#55459
gyenesmartin
őstag
kmisi99
#55458
gyenesmartin
őstag
-
kmisi99
addikt

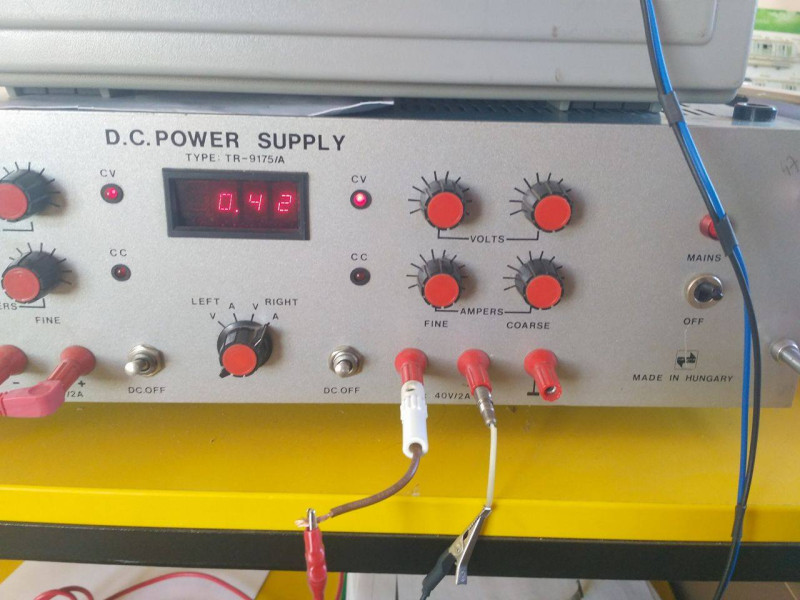

Kíváncsiságból felraktam 18650 akkukat labortápra tölteni, most vagy én nem értek hozzá, vagy a labortáp szar. De átváltok az Amper nézetre, hiába tekergetem a coarse potikat, nem történik semmi, szép lassan csökken a kijelzőn az érték ahogyan töltődik fel az akku.
Jelenleg a képen 420mA van valószínű. Sajnos az itt lévő multiméterem amper mérője beszart kicsit, szóval csekkolni nem tudom.
-
Barret001
addikt
Dolgoztam sokat műanyaggal hűtőgépgyárban!
Na az durva
Mint a kondenzátor felépítése
A műanyag lapok között papír van,hogy ne karcolódjanak.
Csak úgy lehet hozzányúlni,hogy előtte kisütöd egy földelt dróttal..
8-10 centís ívek voltak,több méterről hallható csattanás kíséretében. -
kmisi99
addikt
Igen munkatársaim is mesélik, hogy többször csapta meg őket a 230, aztán még itt vannak, csak még azóta is fáj a közvetlen rázás helye, én meg ilyen "áramütéskor" mindig ráparázok a dolgokra.
De végül is megérte, megspóroltam a cégnek egy 10 000ft os ventilátort cserét, csak meg kellett olajozni a csapágyat.
-
kmisi99
addikt
Sziasztok, a kóbor áram mennyire veszélyes? Projektort "szereltem" Kb 5 perce volt már áramtalanítva aztán a tápellátás részénél némi kóbor áram megcsipkedett. Nem volt kellemes, de semmi komoly áramütés. A jobb kezem egyik ujja zárt össze valamit. Ilyenkor mindig csak az ijedtség rájátszik, mikor telefon töltőben kondi még nem sült ki és az csapott meg már attól komolyan beparáztam, pedig az tényleg kis semmiség.
-
Kernel
nagyúr
válasz
xxxjjjkkk
#55451
üzenetére
Azt mondjuk mérni szoktam kapásból, mert a LED-eknek van szórása, az öregedés során nőhet is a felvett áram. Már csak az érdekesség kedvéért sem árt megnézni.
Ha meleg, de nem forró, az pont lehet a tervezett hőmérséklet. Vagy még ki sincs hajtva. Zárt tápoknál (téglatápok stb.) a hűtőlemez közvetlenül a burkolatnak adja át a hőt.
-
xxxjjjkkk
senior tag
válasz
darvinya
#55450
üzenetére
És a zacsi?
Hogy ON is legyen, vettem meanwell kapcs üzemű tápot, led szalaghoz, felül szoltam méretezni, 30%al. A 14W ra vettem 18Wos tápot, de itt most valami árulás van, mert meleg.
Mennyire gond a melegedés vajon?
Olyan jómeleg, de nem forró. Ezt az ip67 verziót nem ismerem.
[link]
Lehet mégse 14W az a szalag.
Mint a kondenzátor felépítése
