Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
artiny
őstag
Van egy regebbi optoma dlp projektorom... Ha benyomom a tápkabelt a konektorba egy nagyott durran és szikra jon ki a projektorbol , miért? legelosszor le is vágta a biztosítekot.
A projektor ment csak a kep ferde volt amit kivetitett. Levettem a tetejet es ugy akartam beinditani hogy ha majd megy a projektor akkor tudtam majd a optikajat mozgatni hogy egyenes legyen a kepe...de mikor igy kapcsoltam be levagta a biztositekot. Most visszacsavaroztam...de igy is azt csinalja.Pedig a belsejeben nem mozgattam meg semmit. -
Kernel
nagyúr
válasz
mr_ricsi
#42535
üzenetére
A bemeneti testet és a kimeneti testet pedig 1 db biztonsági kondi köti össze.
Visszatérve erre a bizonyos kondenzátorra, a Graetz-híd miatt ezt már nem olyan egyszerű átlátni, hogy milyen hatással jár a feszültségviszonyokra, de ugyanúgy okoz ilyen jelenséget, hogy emiatt kb. a 230 V fele mérhető (vagy az előző példában szereplő 80 V, ami dugóforgatás hatására változhat is), és ami teljesen normális jelenség szokott lenni. Nem hiba.
Meg persze én nem nevezném bemeneti "testnek" a hálózati puffer negatív pontját, ami a bemenőoldali közös viszonyítási pont. Testhez amúgy nem sok köze van.
-
Kernel
nagyúr
válasz
mr_ricsi
#42535
üzenetére
Nem írtam, hogy földeltnél nincs ilyen, miután nagyon is szokott lenni ott is.
De földeletlen dugós tápegységeknél, TV-tápoknál is ugyanúgy megfigyelhető ez a megoldás. Kisebb dugasztápoknál esetleg nem.
TV-tápoknál ezt befolyásolja a teljesítmény is, kisebb teljesítményen van olyan, hogy csak a primer oldali negatív pont és a szekunder GND között látható kondi, míg nagyobb tápoknál szintén ott figyel a kettős kondenzátor.

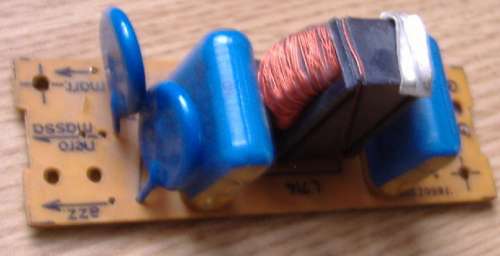

Alábbi szűrőegység egy földeletlen dugós, képcsöves TV-ből származik, ott van rajta a 2 db tárcsakondenzátor, aminek a közös pontja GND-re volt kötve:
-
mr_ricsi
veterán
Lenne egy nem annyira elektro, mint inkább buher jellegű kérdésem.
Van egy paneltápom, amin van egy bazi erős fényű kék SMD LED. Mit lehetne ezzel kezdeni, hogy éjszaka ne világítsa be a szoba sarkát. A táp még garis, ezért nem jöhet szóba, hogy leforrasszam. Vágtam már rá szigszalagot, de az oldalain is rengeteg fényt bocsát ki. Nagy ragasztódarabbal pedig a mellette lévő alkatrészek hűtését rontanám el.
Van ötletetek, hogy milyen visszacsinálható módszerrel lehetne elsötétíteni
-
mr_ricsi
veterán
"80 V-ot mértem a kimeneti csatlakozó külső hüvelye (-) és a védőföldelés között."
Meg kellene nézni azt a tápot, mert valószínűleg a primer kapcsolóFET nincs rendesen elszigetelve a hűtőbordájától, és a szekunder oldalra átjut a primerfesz egy része.Én egyszer ilyen esetben dróttal összezártam a (-) kapcsot és a védőföldet, és kicsapta a laptoptáp biztijét. (Amit nem lenne szabad.) Javítás után már csak pár tized mV potenciálkülönbség maradt a (-) és a védőföld között.
-
mr_ricsi
veterán
válasz
Kernel
#42527
üzenetére
"Földeletlen dugós tápoknál a bemeneti oldalon a fázis és nullát 1-1 zavarszűrő kondenzátor köti a kimeneti GND-re"
Ez éppen a földelteknél alkalmazott megoldás. (Csak nem a kimeneti testre vannak kötve a kondik, hanem a földelésre.)
A földeletleneknél galvanikusan van leválasztva a bemeneti és a kimeneti oldal (szigetelt trafó, optocsatoló). A bemeneti testet és a kimeneti testet pedig 1 db biztonsági kondi köti össze.
-
Kernel
nagyúr
Akkor az érdekes, mert keresővel sem láttam hazai oldalakon értelmes találatot, akár hűtőszekrénnyel kapcsolatban keresve, vagy önmagában. Az is elképzelhető, hogy 48 V-os üzemi hálózatokra gyártottak 50 V-os izzót is (biztonsági tartalékkal?).
Külföldi példák akadtak:
http://www.lamps-on-line.com/cheap-lighting/pygmy-50v-e14-15w.html

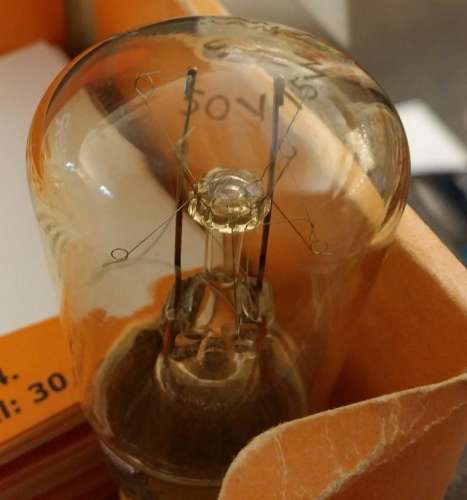

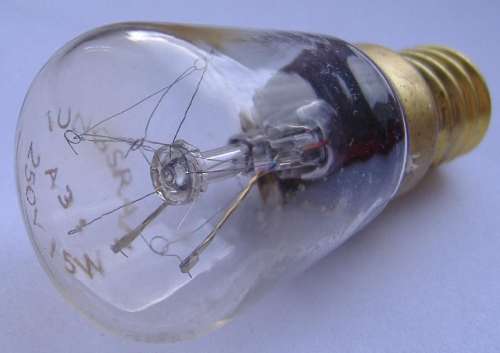

De mint a linkelt fotón is látható, egy 50 V-os izzószál értelemszerűen rövidebb és vastagabb kivitelű, míg a topikban, az előzményekben szereplő képeken még az izzószál is egyformának tűnik.
-
PHM
addikt
-
Kernel
nagyúr
...és (#42529) szabifotos
Lehetnek éppen problémák is, a beszűrődő kapcsolófrekvenciával, attól függően, hogy az erősítő mennyire érzékeny rá. De tegyük fel, hogy ezzel önmagában nincs gond.
Ha viszont a földelt dugós számítógépre kötöd az erősítőt, az erősítő tápja is földelt, akkor szinte biztos, hogy zúgni fog, a létrejövő földhurok miatt, amire rádolgoznak a számítógép által keltett impulzusok is.
Számítógéphez csatlakozó erősítő tápegysége emiatt nem lehet földelt dugós, csak földeletlen, így a galvanikus földhurok egyszerűen nem jön létre.
-
#42529
szabifotos
senior tag
Kernel
#42527
-
#42527
Kernel
nagyúr
szabifotos
#42518
Kernel
nagyúr
válasz
szabifotos
#42518
üzenetére
Földeletlen dugós tápoknál a bemeneti oldalon a fázis és nullát 1-1 zavarszűrő kondenzátor köti a kimeneti GND-re
Vagyis a két kondi gyakorlatilag megfelezi a 230V-ot, a közös pont megy a GND-re. Műszerrel csak azért nem mérhető pont 115 V, mert a kapacitív osztót már a műszer is elhúzza, illetve egyéb, kapacitív hatások miatt eltolódik az osztáspont. Vagy maguk a kondenzátorok sem teljesen egyformák.
De ez végeredményben semmit nem jelent, mert a GND később úgyis valamihez kapcsolódik, például a számítógéphez stb., amivel összetestelődik, így végül annak szintjére kerül.
Miután a bemenet GND-pontja galvanikus kapcsolatban áll a másik (vagy összes többi) berendezés GND-vel, így ennyi erővel a másik is csipked, illetve onnan is jöhet az a feszültségszint, ami ezt okozza.
Ez attól függ, hogy a másik készülék is hasonlóan földeletlen, vagy esetleg földelt. Ha földelt, akkor a csatlakozón keresztül a föld (védőföld) szintjére kerül az erősítőd, illetve annak tápja is.
-
-
#42520
mezis
félisten
szabifotos
#42518
mezis
félisten
válasz
szabifotos
#42518
üzenetére
Üdv.!
Földeletlen (2 villás) laptop tápegység 19 V-os kimenetén a fázis ceruza világít. 80 V-ot mértem a kimeneti csatlakozó külső hüvelye (-) és a védőföldelés között.
-
Laptoptápról simán üzemeltethetek egy AC/DC18V igényű végfokot, ugye? 18V/2A kellene, ezt pedig csak ilyen formában találtam (ha jól tévedek, ezek kapcsolóüzemű tápegységek). Gondolom megbízhatóbb is, mint egy sima adapter, nem?
-
#42518
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Régebben említett CLASS D erősítőm úgy néz ki rendben működik. Viszont olyan kérdésem lenne, hogy az normális ha a bemeneti fém csatlakozó csipked?
A táp sima 2 villás földeletlen. Talán ezért? -
#42516
Kernel
nagyúr
gyenesmartin
#42515
Kernel
nagyúr
válasz
gyenesmartin
#42515
üzenetére
Az a baj, hogy az adatlap semmit nem árul el a 10. lábhoz kapcsolódó belső áramkörről, így nem tudható, de nem hinném, hogy ez segítene rajta.
Ha meg véletlenül semmi baja, csak az SMD kondi vezet át, még kárt is okozhatsz.
-
#42514
Kernel
nagyúr
gyenesmartin
#42512
Kernel
nagyúr
válasz
gyenesmartin
#42512
üzenetére
Ilyen esetben mondjuk én nem tudok ebben megnyugodni, míg külön ki nem mértem, például az IC-lábának elválasztásával (ónleszedés, megreszelt injekciós tű stb.). SMD kondi simán lehet átvezetéses.
Még mindig jobb egy felesleges vizsgálat, mint amikor kicserél az ember egy IC-t, utána jön az arcra esés: nem változott semmi.
-
#42513
darvinya
titán
gyenesmartin
#42512
darvinya
titán
válasz
gyenesmartin
#42512
üzenetére
eBay-est nem tudni, csak ha már megjött.
Nem igazán lehetne helyettesíteni ezzekkel.
De majd a nagyobb szakik megmondják. -
#42512
gyenesmartin
őstag
Kernel
#42510
gyenesmartin
őstag
válasz
Kernel
#42510
üzenetére
A mute és a stby feszültségek megvannak. Csak a kimeneti feszültségek és a 10-es lábon lévő nincs meg.
Kondira rámértem és kb 7-8 kohm jött ki. Úgyhogy gondolom nincs zárlat.darvinya: Azt én is néztem. Csak sajnos elég drága. Néztem még ebay-en ilyen ic-t 5db 3500-ért. Ez hamisítvány lenne, vagy csak magyarországon ilyen drága?
Esetleg TDA 7384/86-al nem lehetne-e helyettesíteni? -
#42511
darvinya
titán
gyenesmartin
#42509
darvinya
titán
válasz
gyenesmartin
#42509
üzenetére
-
#42510
Kernel
nagyúr
gyenesmartin
#42509
Kernel
nagyúr
válasz
gyenesmartin
#42509
üzenetére
Az IC adatlapja szerint a 10. láb lényegében a koppanásgátlásban játszik szerepet, ha nagyobb kondi van rajta, akkor később éled az áramkör, kisebb kondival hamarabb. Ha esetleg zárlatos lenne a kondi, akkor elvileg nem éled egyáltalán.
Mute és standby lábakon feszültségnek kell lenni (1,5 és 2,9 V felett), kimeneteken pedig féltápnak.
Ez egy Toshiba IC, nem tudom, van-e helyettesítője.
-
#42509
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Kaptam egy LG LAC 2900RN típusú autórádiót. A baj vele az, hogy nem ad ki hangot magából. Minden működik rajta, csak hang nincs.
Néztem az adatlapját, miszerint egy TB2946-os ic van benne.
Megnéztem a service manualját is. Megcsináltam benne minden lépést. Végül csak annyiban tér el, hogy a 10. lábon nincs feszültség holott elvileg 10V-nak kéne ott lennie. Szerintetek cseréljem ki az ic-t vagy nézzek meg még valami mást is? Bemenetére eljut a jel, csak a kimenetein van 1.3-1.4V körül.
Ha ki kell cserélni melyik ic-re lehetne ami kapható magyarországon ami nem kerül sokba?
Illetve a 10-es lábon az ic adatlapja szerint 10uf-os kondinak kéne lennie. De ez a kis SMD kondi nem néz ki annyinak. -
Kernel
nagyúr

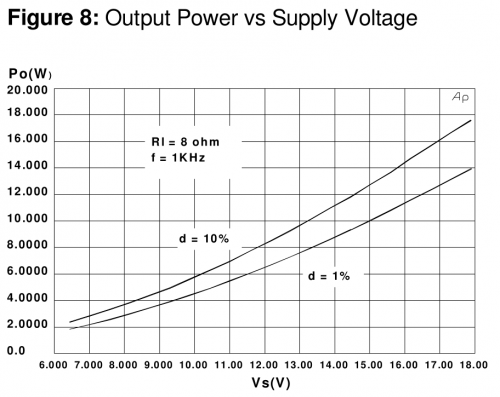

Megfelel a célra, szólni fog 12 V-tal is, de hamarabb elkezd torzítani, mint mondjuk 18 V-on:
Egyébként a dokumentáció 4 Ω terhelésről nem szól egyáltalán, csak 8 Ω-ot említenek. De ez mondjuk mellékes, ha úgyis a 8 Ω-os hangszóró lesz rajta.
Hangszóró impedanciája (váltakozóáramú ellenállása) a frekvencia függvényében változó, sőt igen szabálytalan görbét ír le.
Durva megközelítéssel azonban kiegyenlíti egymást például a mély és magassugárzó, a teljes sávban. Számolgatásnak nem sok értelme van tulajdonképpen.
Ha megméred egy mélysugárzó impedanciáját 200 Hz-en, legyen 8 Ω. Megméred a magas egység (soros kondival együtt) impedanciáját, a 2,2 µF kondenzátor csak önmagában 360 Ω kapacitív reaktanciát képvisel, 200 Hz-en. Hangszóróval együtt mondjuk 368 Ω.
8 Ω és 368 Ω párhuzamos eredője gyakorlatilag 8 Ω.
Utána megméred a mélysugárzó impedanciáját 10 kHz-en, amiről fogalmam sincs, de lehet az is több száz Ω. 2,2 µF kondi 10 kHz-en kb. 7 Ω-ot képvisel. Magassugárzóval együtt mondjuk 15 Ω, de a valóságban az sem pont 8 Ω.
Többszáz Ω mély és 15 Ω magas párhuzamos eredője gyakorlatilag 15 Ω.
Vagyis eljutottunk oda, amire már utaltam, hogy a komplett hangfal 200 Hz-en 8 Ω, 10 kHz-en pedig 15 Ω impedanciát képvisel, de ezek csak közelítő számok, csak a szemléltetés kedvéért.
LC hangváltó annyival tud többet (amellett, hogy ront a hatásfokon, teljesítmény vész el rajta), hogy nagyobb levágási meredekség érhető el vele, a frekvenciák jobb szétválasztása.
-
válasz
Kernel
#42505
üzenetére
De akkor végülis amire használni kívánom, arra alkalmas a fent említett kapcsolás, ugye? 4-8Omh között használható, csak sikerül belelőni. Egyébként a 15W/15W@8Ohm mennyire tekinthető valósnak?
Az autómban elől komponens szett van, az is így épül fel, bár ahhoz rendes keresztváltó van, (megnéztem anno, ellenállások, kondenzátorok és egy nagy tekercs is van benne), viszont azoknál, ahol csak egy kondi látja el a hangváltó szerepét, ott akkor hogy számolható az eredő? Kérdezem azt úgy, hogy annyit tudok, hogy egy hangszóró nem állandó ellenállású.
-
válasz
Kernel
#42503
üzenetére
Bocsi, telefonról írtam, rövidre akartam fogni. Szóval ez egy régi nagy Samsung projektoros TV-ben volt (egy 42"os példányban). Ugye ott volt hely a hangkeltőknek. Két év után javítani kellett (a színek elcsúsztak, egy nagydarab IC-t kellett cserélni), harmadik év végén, mikor lejárt a gari, megint javítani kellett, ugyanaz a hiba, ez 28k volt. Következő évben ugyanez. Ötödik évben meguntuk, apám kidobta, én szétkaptam. Bánom, hogy a hangszóró Dobozát nem fűrészeltem ki. Pozdorja volt, a komplett TV alja, itt volt az elektronika és a három projektoroptika is. Lényeg, ami lényeg, most, hogy lett saját TV-m, gondoltam felhasználom ezeket a jóféle hangszórókat. Az LCD TVk esetében a vékonyság divat lett, oda már nem fér el normális hangszóró. Jelenleg a PCm Logitech Z323 szettjéről szól, csak felébredt bennem a barkácskedv.
A TVm csak fejhallgató (erre van kötve a Z323) és optikai kimenettel rendelkezik hang terén. Így arra gondoltam egy olcsó végfok elég lesz, nem akarom szétszedni a szobát, ez a kapcsolás elvileg csatornánként 15W teljesítményt tud, alacsony torzítás mellett, így ideálisnak tűnt. Elég sokan dicsérték is, és kellően olcsó egy home made projekthez.
-
-
Kernel
nagyúr
Gyakorlatilag mindegy szerintem, de a nagy zöldnél nagyobb az esély a 220 nF kapacitásra.
A hangszórónál nem tudom, hogyan gondoltad, de a magasat nem lehet simán párhuzamosan kötni, szükséges egy hangváltó, illetve minimum egy kondenzátor, a magassal sorba. Különben utóbbi tönkremegy.
Ettől viszont nem csökken az eredő impedancia. A mélysugárzó nem terhel a magastartományban, magassugárzó nem terhel a mélytartományban.
