daninet
veterán
Sziasztok!
Van két pár stereo RCA csatlakozóm két külön eszközből. Mi a legegyszerűbb módja, hogy passzívan a kettőt egyesítsem? Nem kell választható irány, sem hangerő szabályzás, tehát nem egy mixer kell legyen, csak mikor mind a kettőn van jel, szóljon mind a kettő, amikor csak az egyiken akkor csak az egyik.
Tehát mintha összesodornám a végüket, de ez nem hiszem, hogy szabad (bár lehet).
-
tornas
őstag
válasz
szaki1
#41796
üzenetére
Szia!
Ebből a 6 drótból 2 a fordulatszám jeladóé (tachmeter, ezt nem is muszáj használni). 2 a két sorba kötött állórésztekercsé (és ebből következik, hogy ez az univerzális motor aszimmetrikus elrendezésű) és 2 drót a szénkeféké (azért van külön kivezetve, mert ezeknek a megfordításával változtatható a forgásirány amit egy relé kapcsol). Ha eggyel több állórész tekercs drót van rajta, akkor középmegcsapolásos a motor.
Valahogy így kellene bekötni:
Ez a 6 drót egy vezérlőpanelra megy. Ebből 4 drót a relé(k)hez és a triakhoz. A relé kapcsolja a motorra a triak által szabályozott feszt illetve változtatja a motor forgás-irányát is.
Ha lehet, akkor triakkal használd és kerüld a közvetlen ~ 230 V rákötését, mert nincs terhelés a tengelyen (a porszívó motornál ott a turbina, ami a légellenállás miatt terhelést jelent a motornak)! Lényegében ez egy "soros motor" lenne, így terhelés nélkül megszaladhat a fordulata. Terheléssel a legnagyobb fordulata olyan 15000 RPM lehet.
-
kjani18
őstag
Hali erről amatőr által is érthetően volna valakinek infója?
Mikre való, tölteni jó -e, mekkora töltőfesz, stb.?

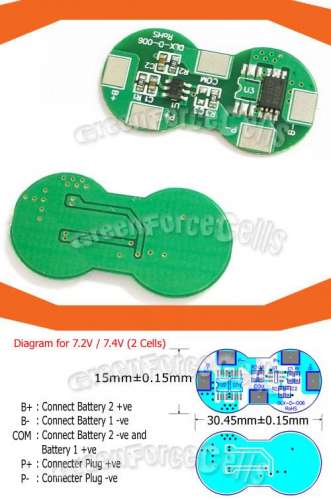

- This PCB (Protection Circuit Board ) is designed for 7.4V Li-ion
and Li-polymer battery pack
Prevents 7.4V Li-ion or Li-polymer battery from over-charging, over-discharging and from discharging current more than 5A
Fully Compatible with both Li-Ion and Li-Polymer cells
designed for: 16340 17500 17650 18500 18650 or any other 2pcs 3.7V battery.
Dimension: 30.5 x 15 x 2.4 mmSpecifications :
Over Charge Detection Voltage : 4.35±0.025V
Over Charge Release Voltage : 4.15±0.05V
Rated Current : 3.5A
Over Discharge Detection Voltage : 2.3±0.06V
Over Discharge Release Voltage : 3.0±0.075V
Rated Discharge Current : 3.5A
Over Current Detection Current : 5-7A
Short Protection : Implemented
Release Condition : Cut Load
P+, P- Conduction Resistance : ≤60mΩ
Current Consumed in normal Operation : ≤10μAKöszi
-
darvinya
titán
válasz
szaki1
#41796
üzenetére
Szia típus és rajz nélkül nem mondható meg, max. tippeléssel, mert mosógépnél bizonyos kötések bizonyos funkciót látnak el.
(#41794) szabifotos
Ellenőrzni kellene emeletre menő vezetékeket és kötéseket, mert rossz a hálózat.
Lehet lazakötés, vagy a v.szigetelés öregedett el, stb. -
#41795
Ribi
nagyúr
szabifotos
#41794
Ribi
nagyúr
válasz
szabifotos
#41794
üzenetére
Próbáld ki, hogy mindent kihúzol a konketorból, töltőket, kapcsolós elosztót, hűtőt, TV... és hogy akkor is zajos marad-e. Hátha valami beszennyez annyira a hálózatba.
-
#41794
szabifotos
senior tag
darvinya
#41793
szabifotos
senior tag
válasz
darvinya
#41793
üzenetére
A tabletről csak azért próbáltam, hogy ott van e zaj. És volt is, ugyanúgy mint gépről. Akkor nem tudom mi lehet, ma még kisérletezek. Remélem nem rossz az erősítő... Azért is gondoltam, hogy a hálózatból jön a zaj, mert van egy bluetooth audio adapterem amit ha konnektoros usb adapteren tápláltam akkor az is zajos volt, viszont egy emelettel jejebb az sem produkált semmi alapzajt.
de legalább már előrébb vagyok... -
#41792
Kernel
nagyúr
szabifotos
#41790
Kernel
nagyúr
válasz
szabifotos
#41790
üzenetére
Rá kell mérni a tápra, ha terhelés hatására "lefullad", nem tartja a feszültséget, akkor gyenge a táp. Erre utalhat az is, hogy egy hangszóróval jobban bírja. D-osztályú végfok másképp reagál ilyenkor, mint egy analóg.
Van olyan is, hogy először durván berecseg, csak utána áll le, de lehet benne olyan védelem is, ami kíméletesebben működik. Ha a táp teljesen stabil, esetleg az sem zárható ki, hogy a videón látott beavatkozás miatt károsodott valami, ugyanis a belső védelem elsősorban normál túlterhelésre, vagy például hangszórózárlatra van kitalálva.
A hídvégfok kimeneti féltápjának lezárogatása testre azonban nem egy normális túlterhelés, kifejezetten káros, csak a nagyon korrekt védelemnek köszönhető, ha mégsem károsodott emiatt.
Szerintem tuti, hogy az elektromos hálózatból jön a zaj, bár azt mondtátok, hogy tuti nem lehet füldhurok...
A kettő között nincs összefüggés, földhurok következtében létrejött zajnak nem feltétele, hogy az a hálózatból származzon, a videón hallható zaj (ami kapcsolófrekvenciás zajra utal) szerintem nem is jöhet a hálózatból. De nem azért, mert kapcsolófrekvenciás. Ha ilyen zaj lenne a hálózaton (ami manapság már szinte mindenhol van is mellesleg), az bezavarhat egy AM-rádiót, míg sok más készülék, TV, számítógép stb. erre önmagában érzéketlen. Például a tápszűrés miatt és a megfelelő belső kialakítás miatt.
1 db konnektor pedig nem tud földhurkot alkotni. Ahhoz minimum kettő kellene, megfelelő távolságra egymástól, a táplált készülékeknek pedig valamilyen jelkábelen is záródniuk kellene egymással, hogy egy galvanikus hurok létrejöhessen. Vagy például egy földelt hálózati csatlakozás és egy központi antenna is alkothat földhurkot, ha készülékek láncolatán keresztül valahol összetalálkoznak.
Én például az erősítőre (beleértve annak tápját is) értettem, hogy ott önmagában nem lehet földhurok, miután le sincs földelve, vagyis nem földelt a hálózati dugója. Amellett ezt is írtam:
"A zaj nálad a jelforrásból érkezik, egyébként nem tudnád a potméterrel teljesen lehalkítani. Ha földhurok lenne, azt sem tudnád lehalkítani, adott esetben legalábbis."
Itt szintén arra utaltam, hogy az erősítőn keresztül nincs földhurok, mert azt nem tudnád lehalkítani. De mint máshol is említettem nemrég, az egy teljesen külön téma, amikor maga a számítógép egy földhurokban "tartózkodik".
Ha például az egyik helyen beraktad a gépet egy földhurokba, amibe a PC-táp és/vagy más tápegység zaja be tudott szűrődni, majd utána elvitted a cuccot egy másik konnektorhoz, ahol viszont a földhurkot már "elfelejtetted" létrehozni, akkor ott nem fog bezavarni a tápegység sem, ez így működik. Nem bizonyítja, hogy a konnektorból jönne a zaj.
-
mezis
félisten
válasz
CPT.Pirk
#41788
üzenetére
"Ugyanakkor meg Tariel Kapanadze névvel, email címmel és telefonszámmal befektetőket, stb. vár. Valamit tudhat..."
Hogy mit vár ? Bizonyára pénzt, sok pénzt vár....Mert az a sok akadémiai intézet azzal a rengeteg fizikussal valahogy nem harap a témára.
Néhány éve bemutatott a TV-ben egy feltaláló vízzel meg mit tudom én mivel működő csodamotort. Hazai befektetőket keresett, mert ő egy igazi hazafi. Mi hír van róla ? Csak nem az olajmaffia áldozata lett ?
Egy akadémiai kutatóintézetben dolgozó fizikus ismerősöm hajdanában arra panaszkodott, hogy szinte naponta kapnak az általad linkelthez hasonló irományokat és kötelező volt mindegyikre válaszolni, részletes indoklással.
-
#41790
szabifotos
senior tag
szabifotos
senior tag
Úgy néz ki előrébb jutottam az erősítő ügyben. Szerintem tuti, hogy az elektromos hálózatból jön a zaj, bár azt mondtátok, hogy tuti nem lehet füldhurok... Egy emelettel lejjebbi konnektorból semmi zaj nincs. Nem tudom mi lehet, de legalább már tudom, hogy jól működik az erőlködő.
Egy kérdésem van még...: Amikor bizonyos hangerő fölé tekerem a potit, akkor egyszerűen elhallgat az erősítő. (ha mindkét hangfal megy róla..) Ez valami limiter féle hangszóró-védelem lehet benne? Torzítást viszont nem hallok.
-
darvinya
titán
válasz
CPT.Pirk
#41788
üzenetére
Nem vagyok fizikus, de atomsugárzáskor a részecskéket leszakítják a magról átadva másiknak.
Amit ebből kivettem, egy nagyon drága semmi.
Ahhoz, hogy a részecskéket irányítható rettentő nagy mágneses tér kell.
Pont mint a gyorsítók.
MRI is ide lehetne sorolni, de az annyira nem pontos.
pl: gyorsítóval méznék az embert, akkor nano méretű szeleteket készülnének.
Viszont csak 1x, mert lebontaná az embert. -
CPT.Pirk
Jómunkásember
Fizikus bullshit generátorral készült?
Kellene egy fizikus ide, aki érti az NMR lényegét és hogy egy normál anyagban mi történik ilyenkor. Oké, elvileg izotópok ott vannak minden anyagban.
Ugyanakkor meg Tariel Kapanadze névvel, email címmel és telefonszámmal befektetőket, stb. vár. Valamit tudhat...
-
dave0825
őstag
válasz
Kernel
#41785
üzenetére
Holnap veszek 1 db-ot belőle, kíváncsiságból megmérem itthon, és annak a színkódját elküldöm neked itt (ráírva semmi nincs), mert előfordulhat, hogy (mivel van v. 300db ellenállás egy dobozban itthon) összekevertem mással. De erre nem nagy az esély, mivel sok egyforma van közötte, és sokat vettünk már tőle, de holnap biztosat tudok mondani (esetleg holnap után, holnap barátnőzök
). -
dave0825
őstag
válasz
Kernel
#41783
üzenetére
Értem, köszönöm szépen még egyszer, akkor kb. 300 ohmos 1W-os ellenállások lesznek a nekem valók
Ha nem melegszik annyira, az lenne a legjobb, nem akarom, hogy ha hozzáér valami vezetékhez menet közben a motoron, akkor zárlat legyen vagy ilyesmi, mert mondjuk megolvadt a szigetelés
Egyébként csak érdekességképpen, az hogy lehet, hogy elektronikai boltban kérek egy "egykás" ellenállást (ennek szokta mondani az eladó, gondolom 1k ohm-ot jelent), és csak 770 ohm körül mutat a multiméter? Amire 2k van írva, az 2k, amire 150ohm, az 150, szóval jól mér, de ezeket kevesebbnek mutatja... Összekeverhette az eladó, vagy 770 és 1k közötti eltérés elhanyagolható lehet? Én úgy tudom, hogy nem annyira elhanyagolható (bár attól függ, hogy mibe kell). 12V-ról működtetett fehér v. kék ledekhez szokta ajánlani, és adni. -
Kernel
nagyúr
válasz
dave0825
#41782
üzenetére
Ennek ez a módja, melegedéssel kapcsolatban meg az van, hogy ha túlzottan melegszik, akkor nagyobb teljesítményűt kell berakni. Igaz, a nagyobb teljesítményű is pont annyi hőt fog elfűteni, de nagyobb mérete / felülete miatt általában kevésbé forrósodik.
330 ohmosból például 0,5 W-os elvileg elég lenne, még akkor is, ha látszólag forrónak tűnik, ugyanis az arra van tervezve, hogy forró legyen.
Főleg, ha figyelembe vesszük, hogy nem is folyamatos az áram. 50 % kitöltési tényezővel lényegében az elfűtendő teljesítmény is feleződik. Ennek ellenére szimpatikusabb lehet ilyenkor 1 W-os (túlméretezett) ellenállást betenni, ami nem olyan kicsi, jobban le tudja adni a hőt.
-
dave0825
őstag
body007, Kernel: próbálgattam az ellenállásokat, olvastam máshol is, hogy nem is muszáj új relét használni, a régihez elég valamekkora ellenállás, és működik, de nekem nem igazán..Próbáltam 35ohm körülit, 100, 150, 500, 1k ohmos ellenállásokat, de egyikkel sem ment, a kisebbek (a 35, 100 ohm-osak) 1-2 másodperc alatt tűzforróak lettek, de az index nem villogott.
Utána kipróbáltam az új relét a 150ohm-os ellenállással, azzal már tökéletesen villogott; amikor kellett, akkor elaludt, nem világított, ahogy simán a relével, viszont az ellenállás ilyenkor is nagyon forró lett. Rátettem helyette egy 500ohm-osat, azzal már kicsit világított, szóval erre rájöttem, hogy minél nagyobbat teszek rá, annál erősebben világít, és nem alszik el (közben persze villog, de épp azt az állapotot mondom, amikor "nem villanós" állapotban van ), szóval a 2 között gondoltam, hogy kéne egyet bekötnöm, vagyis egy 3-400 ohm-osat, szóval 2db 150-eset sorba kötöttem, és azzal tökéletes! El is alszik, villan is rendesen, és épphogy meleg lesz kb fél v. 1 perc után, de annyit úgysem villog, ha mégis, akkor sem forró, épphogy langyos.
Szóval: a régi relés megoldás valamiért nem működött, az új ledekhez való relével, és páronként párhuzamosan 300ohm-os ellenállással tökéletes (400 ohm-mal is próbáltam, azzal is ugyanolyan volt, azzal talán még annyira sem melegedett). Nem tudom, hogy ez normális-e, de így most működik Szerintetek?
Úgy néztem ebay-en, ahol rendeltem az indexeket, hogy 1W/lamp-ot írnak, hogy ez most ledenként, vagy az egészre vonatkozik, azt nem tudom, csak sejtem hogy az egészre, mert ledenként az sok lenne szerintem.
Köszönöm a segítséget mindkettőtöknek!
Bocs a hosszúért -
Kernel
nagyúr
válasz
body007
#41776
üzenetére
Ha közvetlenül a motor akkujára kötöd, akkor mi történik?
Kicsit az az érzésem, mintha váltóáramot kötnél a stabilizátor bemenetére, amit az nyilván nem tolerál. De azt nem tudom, hogyan kerülhet oda váltóáram, esetleg hibás a generátorban az egyenirányító dióda, de akkor az ütközésbe kerülne az akkuval is, vagyis ez így látatlanban elég nehezen megfogható.
Normális esetben a generátor által előállított váltóáramot, amiből a diódás híd után lüktető egyenfeszültség lesz, végül az akku simítja el, vagyis kvázi puffereli.
-
Kernel
nagyúr
válasz
darvinya
#41774
üzenetére

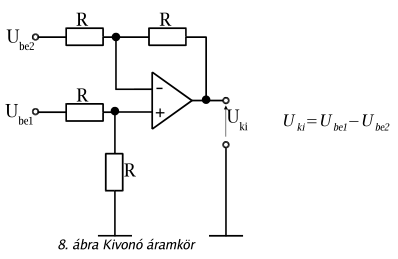

Két részre kellene bontani, egyik fele szerintem egy analóg kivonó áramkörön alapul:
Némi módosítással:
A fentinél, ha összekötjük a két bemenetet, a különbség a kimeneten 0 V lenne. Az alsónál nem, ott kimarad egy osztó, ezáltal módosul a különbözet is.
Tehát ez így alapesetben lineárisan erősítene, de a potméter csúszkáján keresztül beleszól a negatív visszacsatolásba és ezáltal erősítésbe frekvenciafüggő módon egy aktív sávszűrő:

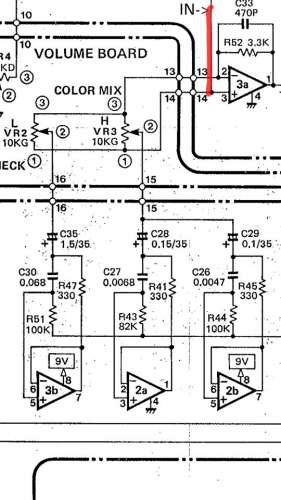

Véletlenül olyan rajzot találtam, amin még a 4,5 V munkaponti féltápfeszültség bevezetése is látszik, ami a te rajzodról lemaradt egyébként.
Az egyik potméterre két sávszűrő is kapcsolódik, ami két különböző frekvencián hat, másikra csak egy.
-
CPT.Pirk
Jómunkásember
Találkoztatok a Kapanadze generátor ezen magyar nyelvű leírásával? [link] Nem az a fajta leírás miszerint a földből szed elektronokat
, hanem a nukleáris mágneses rezonancia [link] jelenségére vezeti vissza, amit 1970 körül fedeztek fel és pl. az MRI gép is használja.
A leírás szerint egyértelműen nem misztikus "ingyen energia", vagy "többlet energia" gép és nem is működik örökké. Azt írják, hogy az üzemanyag maga a vas / réz gyűrű (vagy rúd), amiben az NMR rezonancia gyors részecskéket kelt.Erről az NMR dologról korábban nem hallottam, és nem is igazán világos, hogy a közönséges fémben ez hogyan zajlik le, valamint hogy miként "fog elfogyni" az üzemanyag. Ha valakinek van erről információja, megoszthatná.
-
válasz
body007
#41775
üzenetére
Valami nem kerek
Aksin tök jó a dolog, szabályzom is mint írtam. Beteszem a mociba - csak krokodil csipeszekkel + IN és - IN-re a lámpa áramát a kimenetre meg a műszert - 5 másodperc és úgy átfórosodik nem tudom tartani, gyors le is kapcsoltam. Kicsit vártam, a tekerentyűt tekertem (az 5 mp-s próba ciklus alatt), változott is a kimenő fesz. de ugyanúgy forrósodik. És a moci hangján is hallani ha rákapcsolom az áramot (felkapcsolom a lámpát), h visszaesik egy hangyányit a fordulat holott csak a műszer van a végén nem izzó, magyarán "mintha" fogyasztana a konverter... Jah, és egy újjal próbálkozom nem a füstössel -
Kernel
nagyúr
válasz
body007
#41770
üzenetére
-In és -Out a panelon is közös, az a GND / Test.
A többit így nem látom át, mit/hogyan kötöttél, de az biztos, hogy ennyitől nem szabad tönkremennie.
Egy aksival próbáltam le a dolgot, ami 10,5 V-ot adott le és a konverter másik oldalán is annyi jelent meg.
Ha tekered a potmétert, csökkennie kell, ez jelzi a normális működést. A potméter végtelenül tekerhető, ha nem változik, akkor a másik irányba kell elindulni. Arra is vigyázni kell, hogy a fémrész ne záródjon sehová véletlenül, tekerés közben.
-
Lentebb kaptam a tippet, h mivel tudnám stabilizálni a led-ekhez érkező feszültséget. Meg is érkeztek a konverterek. Egy aksival próbáltam le a dolgot, ami 10,5 V-ot adott le és a konverter másik oldalán is annyi jelent meg. Gondoltam ez így biztos jó. Betettem a mociba (ami ~15 V körül generálja az áramot...) kb. 5 másodperc és füstölt is a konverter (no para, rendeltem 5db-ot
).
Szóval, mi a nem kerek? A kütyün van egy potméter(?) azt tekergettem (még az aksis tesztnél) de nem változott a kimenő feszültség. Jah, és mivel két fokozatú (állású) a lámpa ezért 2 konvertert tettem be úgy, h a negatív oldalukat összekötöttem (- IN-t és a - OUT-ot a két konverteren), ez gondolom nem gond... -
válasz
dave0825
#41767
üzenetére
Nekem t10es foglalata van (honda), abba vettem 2w-os ledeket. Betettem es kiakadt a rele, ugy viselkedett mintha kiegett volna az izzo (a visszajelzo egyfolytaban villagitott de a led is...). Gondoltam keves neki a 2w hat adtam neki egy fogyasztot. A lenti kepletbol kiszamolhatod, h mekkora ellenallas kell neked.
A masik dolog az elso/hatso lampa ledezese, majd jovok vissza kerdezni, igy telorol nem vicces...
-
dave0825
őstag
válasz
body007
#41766
üzenetére
Mármint minden ilyen index-hez (ilyet rendeltem), vagy minden darab ledhez? Gondolom az indexek elé.. És tényleg működik? Elég ennyi? Ha tényleg megoldható ilyen egyszerűen, akkor nem kínlódok vele semmit, veszek pár forintért 20ohm-os ellenállást, és kész
Lehet hogy hülye kérdés, de párhuzamosan, ugye?!
Kernel kolléga 100ohm-osat írt oldalanként, szóval vagy darabonként 20ohm, vagy kettesével 100? Vagy próbáljam meg mindkettőt? Az a biztos szerintem.. -
Kernel
nagyúr
-
dave0825
őstag
válasz
Kernel
#41762
üzenetére
Utánanéztem egy kicsit amúgy, csak ezt nem írtam, szóval azt tudom, hogy hogyan kellene elvileg bekötni, mármint a kapcsolóval meg az indexekkel együtt, és ki is próbáltam "modellezve", szóval egy 3 állású kapcsolóval, 12V-tal, a 4 index-szel, és a relével, és úgy működött, annyi volt a gond, hogy amikor (mint írtam) épp nem villant, akkor is halványan világított, de találtam youtube-on egy videót, és azon is látszik, hogy ugyanúgy neki is világít, csak neki pár led, és halványan, nekem viszont az egész, és erősen :/ (itt a videó)
Szóval azt én sem értem, hogy hogy mehet egyszerre a 4, mivel a kapcsoló vagy az egyik, vagy a másik állásában van. A kapcsolót kimértem, annak nincs baja, viszont (gyorsasági motor, szóval bele van zsúfolva minden
) próbáltam követni a vezetékeket, és úgy néztem, hogy az indexnek a csatlakozója (mármint ahova be kell dugni a 2 szálat magából a lámpából) be van kötve a CDI-jébe, a vezérlésébe, amit nem értek, hogy minek oda...elvágni, újrakötözgetni nem szeretném az egész áramkört
Szóval összegezve, igazából nem is a "mind a 4 egyszerre villog" problémám a fontos, hanem az, hogy miért világít folyamatosan, csak amikor villan, akkor erősen?!
Egyébként az is egy érdekes dolog, hogy normál index-szel, ami égős, és a régi relével, azzal nem villog egyszerre a 4, szóval a kapcsolóval, és a vezetékezéssel nincs gond, zárlat vagy ilyesmi, mert akkor a régieknél is lenne ilyen probléma.. -
Kernel
nagyúr
válasz
dave0825
#41761
üzenetére
Nem ismerem személyesen, de elvileg a világ legegyszerűbb áramkörei közé tartozik:
Ránézésre fizikai képtelenség, hogy a két oldal egyszerre világítson, vagy ne kapcsolódjon ki teljesen, hacsak nincs szétrohadva a kapcsoló, illetve nincs valami egyéb baja.

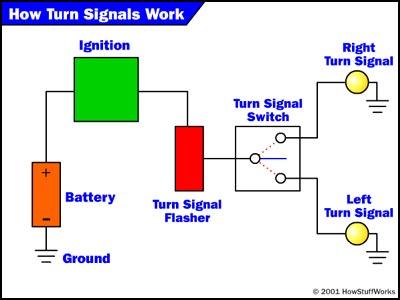

Itt van még egy oldal, ahol részletesen írnak róla, rajzokkal szemléltetve:
-
dave0825
őstag
Valaki otthon van a motoros ledes index relék terén?
Rendeltem ebayről egy ilyen relét (meg egy 3 lábút kb. 1 héttel ez előtt a termék előtt, és az még nem jött meg, ez viszont már igen.....), fölraktam a ledes indexeket, bedugtam a régi helyére mindegyiket, utána a relét is (2 csatlakozós volt az előző is, szóval kihúztam, ebbe bedugtam, nem lehet elrontani..), szóval minden a helyén volt, kitettem balra az indexet, és ugyanúgy villogott jobbra is (mint az elakadásjelző a kocsikban), és amikor épp a "nem villanós állapotában" volt, akkor is világított halványan, szóval teljesen nem aludt ki, amikor épp nem villant. Remélem érthető, és valaki tud is segíteni nekem :/ Esetleg valami plusz ellenállást kellene bekötni? Nem nagyon értek hozzá.
Néztem videót youtube-on, és ugyanezzel a relével működik másnak, igaz hogy más motoron.. -
erikke17
őstag
Üdv.
Itt a nyár nagy a meleg, az UPS meg tűzforró mikor tölt. Arra gondoltam hogy tennék bele egy kis ventilátor ami hűti a bordákat mert passzív hűtésű.
Mivel egy akkumulátoros 12V feszültségű igy ha rákötném egyszerűen az akkura egy kapcsolóval megtoldva, lenne bármiféle hatással UPS működésére?Előre is köszönöm!
-
yohnsee
tag
válasz
Kernel
#41757
üzenetére
+1 szavazat a próbára.
Nekem az előző Toshiba laptopomat adták földelt tápegységgel, és akkor még értetlenül álltam a jelenség előtt, hogy ha keverőre - erősítőre kötöm, akkor zúg mint állat. Már olyan drága dolgokat is kipróbáltam, hogy vettem egy DI-Box-ot, és láss csodát, attól megszűnt a zúgás. Viszont az olcsóbb megoldásra csak később és teljesen véletlenül jöttem rá. Volt egy házibuli, és tönkrement az egyetlen normális hosszabbítóm. A házigazdának volt egy, de földeletlen. Mondom nem gond, csak a laptop megy róla, annak elég a fázis+nulla is.
És ekkor jött a megdöbbenés: nincs idegesítő alapzaj!
Csak el akartam mesélni. -
Kernel
nagyúr
válasz
artiny
#41753
üzenetére
Földelt dugós laptoptöltő is rásegíthet a jelenségre. Ezeknél a földelés rá van kötve a kimeneti GND-re.
A számítógép is a konnektor felé földelődik, így kialakul egy olyan hurok, amire rádolgoznak a tápegység impulzusai, ami azután behallatszik az erősítőbe is.
Nem mondom, hogy biztosan használ, de én mindenképpen ellenőrizém egy földeletlen táppal is, hogy mi történik. Próbaképpen ilyenkor nem szoktam visszariadni attól sem, hogy földeletlen dugót bedugjak egy földeletlen hosszabbítóba, elosztóba stb. vagyis ezáltal a dugó földelését megszakítsam.
Hangsúlyoznám ugyanakkor, hogy földelt dugót nem ok nélkül szerelnek bizonyos készülékekre. A földeletlen dugóval gyártott készülékekben biztonsági trafó van, ahol a primer és szekunder egymás mellett, biztonságosan elválasztott csévetesten helyezkedik el.
Földelt dugót azokra szerelnek, ahol a primer és szekunder közös csévetesten van, természetesen egymástól elszigetelten, de ez kevésbé biztonságosnak minősül, ezért ilyenkor földelni kötelező a tápegység kimenő oldalát.
Mindamellett elég kicsi az esély arra, hogy meghibásodjon az elválasztó szigetelés, vagy valamelyik szűrőkondenzátor a primer-szekunder között, vagy pont akkor villám húzzon át rajta, így próbára ki lehet iktatni a védőföldelést.
-
artiny
őstag
válasz
Kernel
#41752
üzenetére
ilyen az erosito: [link] A tapja pedig egy laptop tolto.
A sugas pedig valtozik olyankor amikor tobb cpu erö kell. Pl amikor megnyitok egy uj lapot a bongeszoben akkor amig megnyilik addig valtozik a sugas,erosodik ...szoval a cpu kihasznaltsaggal is osszefug a sugas mértéke.
-
Kernel
nagyúr
válasz
artiny
#41748
üzenetére
Ha saját hálózati táplálással működik az erősítő, akkor földhurok nem is alakulhat ki, mert ezeknél a hálózati trafó primer-szekunder közötti szigetelése teljesen kizárja ennek lehetőségét. Azt sem hinném, hogy direkt földelt hálózati dugóval látták volna el, csak a szívatás kedvéért, hogy biztosabban zúgjon. Zúg az anélkül, is általában.
Vannak most már USB-ről táplált hangszórópárok, ahol az 5 V tápot apró hídvégfokkal igyekeznek kihasználni (épp ma kaptam postán egy ilyet), de az csak kisebb sztereó szokott lenni, nem 2.1.
Azoknál hamarabb lehet földhurok, illetve van is, mert USB-ről is kap GND-t, valamint a Jackről is.
Csak most látom az előző hozzászólást, az nyilván más kérdés, ha maga a PC kerül földhurokba egyéb készülékekkel, központi antennával stb., ami természetesen nem azon múlik, hogy a falban fut TV-kábel, ez teljesen mellékes. Az számít, milyen körbe kapcsolódik, galvanikusan.
-
artiny
őstag
rákotottem telefonra annal nem volt annyira zajos csak ha maxra csavartam az erositot es akkor is halk volt a sugas.
Ennel es az elozo gepnel is ez volt .... (elozon is alaplapi hangkartyat hasznaltam). Egy fali konektrra van rakotve minden(hosszabittok es elosztokkal >> pc,router,monitor,zene,nyomtato,lampa), es a falban megy a tv antenna is(kabel, panel ház).
-
Kernel
nagyúr
válasz
jolti05
#41744
üzenetére
Az a gond, hogy szimpla 24V AC-val nem is tudnád ezt így közvetlenül meghajtani. Kell a középcsapolás is, valamint a segédtápot biztosító 2x6,5 V is. Vagy utóbbit külön kell létrehozni az előbbiből.
Ezt így 1:1-ben olyan inverterrel lehetne helyettesíteni, ahol a kimeneti trafó szekundere pont ilyen tekercsekkel rendelkezik. Ugyanakkor nem feltétel az 50 Hz-es üzem, mehetne magasabb frekvencián is (ami jobb hatásfokú, kisebb a trafó mérete is), némi impulzusszűrés beiktatásával. De ez megint olyan dolog, hogy inkább csak érdekesség, én sem szórakoznék vele.
Egyébként valószínű, hogy GND-hez képest DC +/- 20 V-ról megy a végfok és kb. +/- 9 V a segédáramkörök, előfokozat részére. Vagyis lényegében 40V tápról megy végfok, ez a kivehető teljesítmény szempontjából mérvadó, de természetesen nem helyettesíthető simán egy 40 V-os táppal, továbbá terhelés hatására ez még esik is.
-
artiny
őstag
Helotok, a búgó hangfalakra tudnátok mondani valamilyen megoldást
földhurokra
Van egy 2.1 rendszerem. Ha nics bedugva a jack kábel a pc alalplapi hangkartyajaba akkor nem bug. Ha novelem a hangerot az erositon akkor a búgás hangosodik. Tudnatok esetleg linkelni olcsobb árnyékolt kábelt pl.ebayrol vagy valami dugót vagy ilyesmi megoldást ami megszuntetne a bugast? -
Lompos48
nagyúr
válasz
jolti05
#41744
üzenetére
Egyszeróen nem fogsz erre megoldást találni. Ha ismernénk az erősítő kapcsolási rajzát, akkor lehetne spekulálni és egyszerűbb megoldást találni. Ha nem, akkor keresned kell valahol egy megvásárolható konvertert. Például egy ilyenszerűt:
-
jolti05
őstag
válasz
Lompos48
#41742
üzenetére
A kombó tápja csinál 2x15V AC-t és 2x6,5V AC-t, majd az "alaplap" állít elő ezekből többféle egyenfeszültséget. Számomra lehetetlen feladat, hogy ezen egyenfeszültségeket megkeressem, kimérjem és elkészítsem, ezért szeretnék annál maradni, hogy 2db, egyenként 12V-os zselés akkut sorba kötve, tehát 24V-ot (AC-be alakítva) szétosztva állítsam elő a táp által leadott feszültségértékeket. Ekkor csak egy csatlakozó kellene és direktbe ráköthetem a PCBA-ra.
Egy pillanatig sem kétlem, hogy elkészíthető más alkatrészekkel, 220V helyett 24V, de ezt én megintcsak nem tudnám kiszámolni, elkészíteni még csak-csak. Arra gondoltam, hogy csak van valami berendezés, ami egy az egyben átalakít DCből ACbe úgy, hogy a két feszültés számértéke megegyezik, de nem találtam ilyet.Kernel: Amit leírtam, lehet hasznos információ ahhoz, amit Te írtál?
-
Kernel
nagyúr
válasz
jolti05
#41741
üzenetére
Semmiképp sem kínlódnék inverterrel, amin energia vész el, valamint az erősítő saját trafóján is, ami ha egyszerű vasmagos trafó, még a szinuszjel minőségére is érzékeny, rendellenesen zúghat tőle, zavarok is keletkezhetnek.
Ha esetleg kapcsolóüzemű tápja lenne, annak pedig eleve felesleges az AC, miután ott az úgyis rögtön egyenirányításra kerül, kb. 300 V-os DC lesz belőle, tehát elvileg akkor már a 24 V-ból inkább 300 V-ot kellene csinálni, de nem 50 Hz-es (problémás) átalakítással, hanem impulzusüzemben.
De ezt is csak az érdekesség kedvéért említem, mert amúgy ez is felesleges, és valószínűleg vasmagos trafóról van szó.
Először is megnézném a gitárerősítő konstrukcióját, tápellátását, annak nagyságát. Nem kizárt, hogy 24 V-ról pont elmegy, ugyanakkor lehetne bele tenni hídvégfokot is, ami a 24 V hatékonyabb kihasználásával nagyobb teljesítményre is képes, mint 15 W, főleg D-osztályban.
Ezek ilyenkor az ésszerű megoldások, nem az 50 Hz-es inverter.
-
-
PHM
addikt
válasz
Lompos48
#41736
üzenetére
De, bele tudok.
Legfeljebb villámsebesen ki is ugrok belőle.
De komolyra fordítva a szót, ezt a dolgot én sem értem.
A miniUSB-t ugye azért váltotta a microUSB, hogy kisebb helyet foglaljon,
+ nagyobb áramot enged a szabvány.
Ehhez képest alig kisebb, (Jó, picit vékonyabb.) és az érintkezői semmivel
sem tűnnek terhelhetőbbnek.
Előbb-utóbb biztosan látunk majd pár szétégett csatlakozót. -
PHM
addikt
-
CPT.Pirk
Jómunkásember
válasz
yohnsee
#41727
üzenetére
Megvettem paypallal a nekem tetsző 5x10-es nyák csomagot, kaptam egy sorszámot. Azt el kellett küldeni a megadott email címre a gerber fájlokkal, majd még aznap jött egy levél, hogy nekiálltak, ha valami gond van akkor keresnek. 3 nap múlva jött, hogy feladták postára.
10*10-es nyákból is élből 10 darabot kapsz. Én bepipáltam az opensource designet, így kaptam 2 bemutató nyáklapot, hogy mire képesek, tele különféle furat galvánokkal, vezetőkkel, stb. 6 miles volt a legvékonyabb vezető.
De lehet, hogy valójában a vezető anyagú ragasztós nyák nyomtatás lesz a jövő: [link]
-
CPT.Pirk
Jómunkásember
Otthoni nyákgyártás helyett ajánlom az itead studio-t mint nyák gyártót Kínából. [link] A magyar eurocircuitséval azonos minőséget csináltak, de fajlagos költsége egy nyáknak mindössze 150-250Ft
, miközben Kínából hamarabb meg is jön a cucc, mint az említett cégtől országon belül.Náluk készült most a korábban említett JLH kapcsolásom nyákja, maximálisan elégedett vagyok a minőségükkel.
-
#41725
Kernel
nagyúr
szabifotos
#41724
Kernel
nagyúr
válasz
szabifotos
#41724
üzenetére
Lehet, hogy szerencséd van, bele van építve a IC, ami komoly reményekkel kecsegtet:
-
#41724
szabifotos
senior tag
Kernel
#41723
szabifotos
senior tag
válasz
Kernel
#41723
üzenetére
Köszi a válaszokat! Sajnos (még) csak laikusként állok a dolgokhoz. De hibákból tanul az ember. Amúgy egy Samsung tablet szóval nem egy olcsóbb kategória.

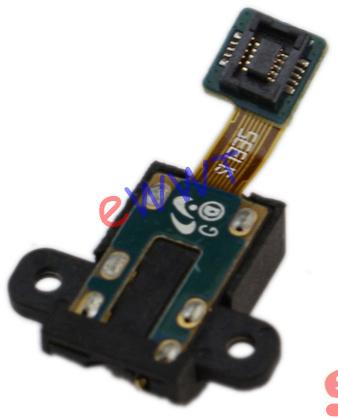

Akkor szerintetek ha kicseréltetném magát a csatlakozót, megoldaná a problémát?Az erősítővel pedig az lesz... Elviszem valakihez amíg nem barmolom szét jobban
-
#41723
Kernel
nagyúr
szabifotos
#41721
Kernel
nagyúr
válasz
szabifotos
#41721
üzenetére
A kimenet egyszerű zárlata elvileg nem okozhat kárt, ugyanis nem jelent műszaki problémát, hogy azt zárlatvédettre készítsék, főleg egy fülhallgató-kimenet esetében, ami egy soros korlátozó ellenállással is megvédhető. Ha pedig IC-kimenet közvetlenül lenne ott kivezetve, az ilyen IC-k eleve rövidzárvédettek.
Mégpedig azért is, mert egy fülhallgató maga is bármikor okozhat zárlatot, vezetékhibák, csatlakozógondok, menet közbeni véletlen kihúzás pillanatában is adódhatnak gondok, tehát ez nem megengedhető, hogy egy ilyen kimenet megfelelő védelem nélkül legyen. Még az olcsóbb kacatok esetében sem.
Ugyanakkor más egy rövidzár, megint más, ha külső feszültség jut vissza egy kimenetre, ami ellen már nem feltétlenül véd a konstrukció, ez sokkal veszélyesebb dolog.
A bemenet és a kimenet között 12v-ot mértem.
Mint már említettem, az természetes, hogy a kimenet GND-hez képes féltápon van, az adott, +24 V tápos hídvégfoknál.
A kimenetet épp ezért teljesen szigetelten kell kezelni, nem szabad zárogatni sehová. Itt nem tudhatjuk, milyen bekötési hibák történtek.
-
#41722
PHM
addikt
szabifotos
#41721
PHM
addikt
válasz
szabifotos
#41721
üzenetére
Késő bánat, de laikusként nem ártott volna pár alapszabályt betartani:
1: Nem zárunk rövidre semmit. De tényleg. Tutira. Semmit!
2: Előbb kérdezünk, azután mérünk.
3: Ha valamit nem értünk, újra kérdezünk.
4: A kéziműszer ampermérő funkcióját elfelejtjük, amíg nem szereztük meg
a kellő jártasságot a műszer használatában.
Ezek után én csak egyet tudok javasolni:
Vidd a cuccot mindenestől egy olyan ismerőshöz/baráthoz, aki valamennyire
ért az elektronikához. Mielőtt még nagyobb baja lenne a táblagépnek. -
#41721
szabifotos
senior tag
darvinya
#41720
szabifotos
senior tag
válasz
darvinya
#41720
üzenetére
Tuti hogy az erősítővel való bénázás közben lett zárlatos, pillanatra ki is irta hogy "töltés" meg "dokkoló csatlakoztatva".... Egy "egyszerű" aljzatcsere megoldaná? (Nem is tudom hol csináltathatnám meg.)
Azt gondoltam, hogy veszek egy class d erősítőt a hangfalaimhoz, forrasztok rá csatlakozót, bedugom, és megy. De ha tudom hogy ennyi bosszúságot okoz, meg se rendelem.
-
#41720
darvinya
titán
szabifotos
#41719
darvinya
titán
válasz
szabifotos
#41719
üzenetére
Amikor kihuzom a fülest, egy pillanatra jó a hang.
2 lehetséges hiba lehet.
1. kihúzáskor zár a másik PIN.
2. kihúzáskor aljzat érintkezője helyre billen és zár.Tehát.
1. jack 2 érintkező R-L zár
2. aljzat hiba -
#41719
szabifotos
senior tag
CPT.Pirk
#41651
szabifotos
senior tag
válasz
CPT.Pirk
#41651
üzenetére
"Ilyesmit úgy kellene csinálni, hogy nincs forrás a bemeneten, mert így annak a kimenetét is rövidre zártad, ami nem túl egészséges."
Csak most hallgatom a tabletemet fülesben. Lehet, hogy emiatt szól rosszul? Mintha hiányozna az egyik oldal a sztereo hangból. Akkor ha rövidre zártam, elbúcsúzhatok a vadi új tabletem kimenetének hangjától?
Amikor kihuzom a fülest, egy pillanatra jó a hang.Egyéként még mindig nem értem mi lehet az erősítősvel. A bemenet és a kimenet között 12v-ot mértem.
-
darvinya
titán
válasz
Kernel
#41715
üzenetére

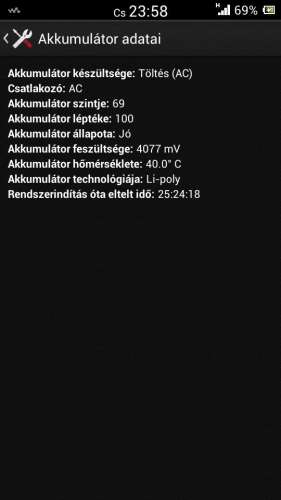

Csak azért figyelembe kellene venni, hogy „ masodpercre feltettem es lemertem ment bele ...de kezdett forosodni az aksi" .
Ami annyira nem normális.Okostelomat min. naponta 3x töltöm és töltés közben nem forrósódik. (érhető is, hiszem ezen keresztül fórumozók, stb., majdnem kiváltottam a PC-t)
-
Kernel
nagyúr
válasz
artiny
#41707
üzenetére
Nem szükséges lényegében a kijelző a töltéshez, ha egyéb baja nem lett, legfeljebb így nem látszik, hogy mikor fejezi be. Méréssel is meg tudsz győződni róla, 4,2 V-ig szabad menni a töltésnek. Csak elég nehéz általában hozzáférni az érintkezőkhöz, töltés közbeni mérés céljából.
Nemrég én is kísérleteztem ilyennel (mármint nem töröttel), az akkut használtam fel, más célra. Töltés közben arra lettem figyelmes a műhelyasztalnál, hogy valami furcsa ketyegést hallok, holott óra nincs a közelben.
A töltőadapter adott ki ilyen hangokat, ahogy a telefon ráterhelt a töltőimpulzusokkal. Amikor a kijelző szerint már megállt a töltés, egy ideig még utána is küldött rá, ritkább impulzusokat (ahogy az elő van írva egyébként), majd teljesen elhallgatott.
Csak azt próbáltam ebből kihozni, hogy így akár kijelző nélkül is lehet tudni, hogy mikor végzett.
-
#41714
DrojDtroll
veterán
artiny
#41712
DrojDtroll
veterán
válasz
artiny
#41712
üzenetére
Értem,
Nekem van olyan telom amibe se kijelző se billentyűzet se semmi nincs se előlep se hátlap szerte szét van törve, de az "alaplapja" egészséges viszonylag és tölti normális az aksiját.
De az is egy sima egyszerű telefon, nem okosteló, azt nem tudom hogy menyivel másabb emiatt.
-
#41712
artiny
őstag
DrojDtroll
#41711
artiny
őstag
válasz
DrojDtroll
#41711
üzenetére
hat a testverem,en csak ott voltam es amikor kiesett az elem belole eltettem, szoval nem en tortem szet - en nem tennek ilyet
-
#41711
DrojDtroll
veterán
artiny
#41707
DrojDtroll
veterán
-
kjani18
őstag
válasz
Zimmy88
#41706
üzenetére
A ledszalagoknál kisebb távra a 0,15-ös hangszóró vezetéket használjuk. 5m-en már nem túl jó, mert majdnem 1V esik rajta a ledszalag teljesítményétől függően.
Ennél vékonyabb létezik, de nem javasolnám...
40cm-es kábeleknél jó lehet a telefonvezeték, polaritásra figyelj. -
artiny
őstag
helotok

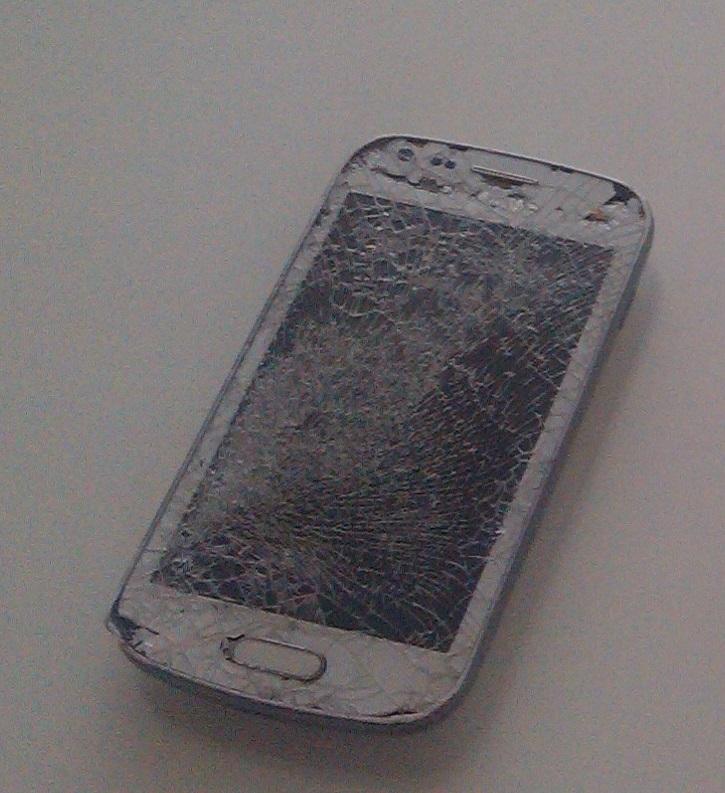

Testverem hetvegen szettorte a telefonjat mert felidegesítette. Az aksijat felszeretnem hasznalni... kis motort kotnek ra, a kerdesem hogy ha lemerul....utána belmerhetem még tenni ebbe a torott telefonba az elemet hogy feltoltsem vagy feljek inkabb hogy fel robban vagy hasonlo..?
Csak a display felol lett utve a telefon a hatulja meg egesz rendben van,nincs torve vagy repedve és utes kozben az elemet kivettem mert tudtam hogy fel akarom majd hasznalni.Toltetni meg tolt a telefon, par masodpercre feltettem es lemertem ment bele ...de kezdett forosodni az aksi
-
Kernel
nagyúr
válasz
Zimmy88
#41704
üzenetére
A szalagon rézfólia sem több szerintem, és az 5 méteren is működik, így nem látom akadályát.
Telefonvezeték is jó egyébként, amiből van tömör is, amit a falba szoktak behúzni, kéteres vagy négyeres. Alaktartás szempontjából gondolom, jobb lehet a tömör, szükség szerint a külső, fehér borítás lebontásával.
Vagy zománcozott huzal: http://www.ebay.com/itm/251129315551
-
Zimmy88
tag
Sziasztok!
LED-es világítást szeretnék csinálni a vitrinbe, és a feldarabolt LED szalagok összekapcsolására keresek vezetéket. Minél vékonyabbat akarok, hogy lehetőség szerint minél kevésbé látszódjon, szerintetek a 0.15-ös kábelnek túl nagy az ellenállása, vagy ehhez jó lesz.
4x30cm szalagot kötnék össze, közéjük kb 35-40cm-es kábelek kellenének.Előre is köszi!
-
#41703
csabyka666
veterán
fero02
#41702
-
#41702
fero02
nagyúr
csabyka666
#41701
fero02
nagyúr
válasz
csabyka666
#41701
üzenetére
-
#41701
csabyka666
veterán
fero02
#41699
).
).
) próbáltam követni a vezetékeket, és úgy néztem, hogy az indexnek a csatlakozója (mármint ahova be kell dugni a 2 szálat magából a lámpából) be van kötve a CDI-jébe, a vezérlésébe, amit nem értek, hogy minek oda...elvágni, újrakötözgetni nem szeretném az egész áramkört
, miközben Kínából hamarabb meg is jön a cucc, mint az említett cégtől országon belül.
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Telefon felváráslás!! Xiaomi 13T, Xiaomi 13T Pro, Xiaomi 14T, Xiaomi 14T Pro
- Kimaxolt verzió! - 100 - Lenovo Yoga Pro 9 (16IRP8) - Intel Core i9-13905H, RTX 4070, 1TB SSD, 64GB
- ÁRGARANCIA!Épített KomPhone i5 14600KF 32/64GB DDR5 RAM RX 9070 16GB GAMER PC termékbeszámítással
- Huawei P20 Lite 64GB, Kártyafüggetlen, 1 Év Garanciával
- AKCIÓ! Apple MacBook PRO 15" 2018 i9 32GB 500GB 560X 4GB notebook garanciával hibátlan működéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
