Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
válasz
Lompos48
#40598
üzenetére
Hali!
Ismét kérésem lenne
Van nekem egy ilyen Bose erősítőm és ehhez keresek kapcsolási rajzot.Maga a készülék jól működik csak szeretnék egy kis "módosítást" végre hajtani.
Túl sok minden van a bemeneten és sajnos egy kis zaj is kerül a végfokra(sütjük a krumplit hang)
Sajnos eredeti hangszórók nincsenek de azért van mire kötni(Bose 401,501) -
Kernel
nagyúr
válasz
Lompos48
#40593
üzenetére

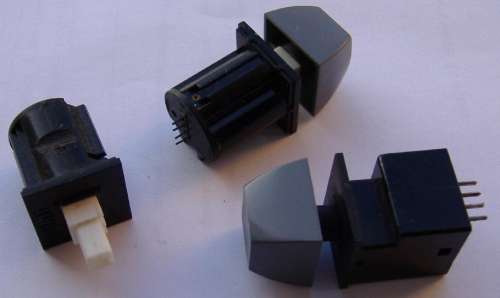

Pedig talán ismerős, a 80-as is években már ki volt találva, a honvédségi hírműhelyből mentettem meg pár Hall-elemes kapcsolót, amit akkoriban klaviatúrákban vagy egyéb eszközökben alkalmaztak:
Aránylag gyakran cserélt alkatrész volt, a sok nyomkodástól el tudott törni a lába. A négy láb, ami látható, belül egy 4-lábú, lapos IC-ben végződik, arra közelít a mágnes, amikor lenyomják.
Ennél két független nyitott kollektor van, valamint a GND és +5V.
-
rostiron
őstag
-
Lompos48
nagyúr
válasz
rostiron
#40580
üzenetére
Nem kizárt. Első látásra a 3 lába miatt tranzisztornak vélhető, de el tudok képzelni (más biztos elképzelte már előttem) egy olyan Hall szenzoros kapcsolót , ami a Hall elem mellett integrálja a komparátort és kapcsolóelemet is. Próbálni csak nyitott képernyővel és közelített mágnessel lehet(ne) valamicske eséllyel.
-
Kernel
nagyúr
válasz
rostiron
#40591
üzenetére
Háromlábú alkatrész, GND, +táp (pl. 5V), valamint egy nyitott kollektoros kimenet, ami a mágnes közelítésére zár le GND-re, általában.
Ha az is így működik, akkor alapesetben elég lenne a kimenetnél átvágni a fóliát olyan módon, hogy szükség esetén visszaforrasztható legyen. Másik lehetőség az alkatrész teljes eltávolítása.
-
#40591
rostiron
őstag
FireKeeper
#40590
rostiron
őstag
válasz
FireKeeper
#40590
üzenetére
Köszi, tehát a lényeg hogy valószínűleg ezt az alkatrészt buzerálja a mágnes.
Most már csak az a kérdés, mi történne ha ezt az alkatrészt kiforrasztanám ?? -
atesss
addikt
válasz
atesss
#40565
üzenetére
Nos úgy néz ki egyelőre törölve a projekt.
De attól még továbbra is érdekel a kérdés !
Ebben az esetben viszont már Ebay is játszik. Ha pár ezer forintból meg lehet kapni, lehet alapból megvenném csak úgy kisérletezgetni.
Simát lehet kapni kb. 2$ (Free Shipping) alatt is már úgy rémlik. De ez nem lesz elég pontos.Valakinek ötlete rá ?
-
Sziasztok!
Keresnék ólom-savas akkumulátorhoz töltőjéhez rajzot. Olyan kellene, ami kicsi a veszteség, és a feltöltött, nem eldisszipálja az áramot, hanem lekapcsol. Ha merül az akku, akkor meg visszakapcsol.
Neten nem nagyon találtam ilyet, hátha foglalkozott már valaki a kérdéssel. -
-
rostiron
őstag
Sziasztok.
Remélem jó helyen járok, és tudtok segíteni !

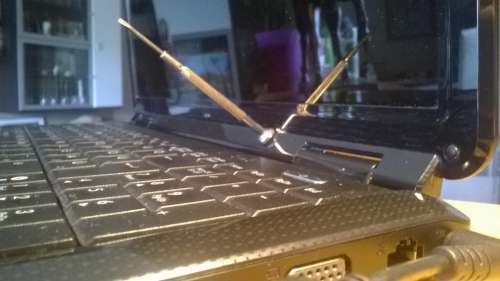

Egy asus K50AB laptopnál a fedél lecsukásért felelős érzékelőt ki lehet valahogy iktatni ?? Merre keressem ?? Hogy működik ??
Úgy néz ki bedöglött, és állandóan úgy csinál mintha lecsuknám a fedelet. ( alvó állapotba küldi a gépet ) ha kikapcsolom a windows-ba a funkciót akkor már okés lenne, de akkor meg 1-2 mp elmegy a kép. Olyankor rakná alvóba.
Megoldható szerintetek ??
-
44kos
csendes tag
Sziasztok!
Eltört a hangfalam tápegysége, ami 9V-ot és 300mA-t szolgáltatott. Találtam itthon egy tápot, ami egy routeré volt, és 9V-ot és 800mA-t ad le.
A kérdésem az, hogy a 800mA-s tápot használhatom-e a hangfalhoz, anélkül hogy zárlat/stb jelentkezne.
Úgy tudom, hogy ha a fogyasztó kevesebbet fogyaszt, attól a nagyobb táp használható, mert kevesebb teljesítményt ad le.
Légyszi erősítsétek meg vagy cáfoljátok ezt meg, köszi
-
sörösló
aktív tag
válasz
d3lete
#40567
üzenetére
Valamit nagyon félreértesz. Ha injektoros, ha karbis, a teljes üzemanyagelvételre motorleállás a válasz.Lehet többféleképpen korlátozni a fordulatszámot , karbis motornál pl. a Darvinya által említett módon. Injektoros motoroknál a "gázpedál" tuképpen egy potméter, a motorvezérlő meg egy adott feszültség függvényében szabályozza a fordulatszámot, amit szintén elektronikus úton lehet "határolni", nem pedig megszüntetni! Gondold át még egyszer, ez nem játék! A versenypályán esetleg vigyáznak rád a kollégák, de közúton erre a helyedben nem számítanék. Ha te halsz bele ,így jártál. De ha mást ölsz meg, akkor a legkevesebb neked a börtön de a másik ártatlan attól már nem jön vissza!
-
darvinya
titán
válasz
d3lete
#40567
üzenetére
Nézd a '91-es Ford Escort CFI-s volt.
Ott mint írtam úgy oldották meg.
Annyival kiegészítve, hogy a porlasztónál a gázbovdent egy mágnes zárba kellett behelyezni.
Ami leszabályzásnál úgymond kioldó(ez lehet ±) és nem tudja tovább nyitni, ezáltal a dúsítás megáll.
A vezérlőm GTE volt.
Indítás után kb. 20mp-től 40mp megemeltem kicsit a fordulat számot (pl: 1000-1200), akkor átállt sportra.
Így legoptimálisabban adta a dusítást és a legnagyobb rajtot adta.
100m-en egy T.Celikat lenyomta izomból, igaz sport váltó volt a kocsimban.
Ami 1-ben 70-ig lehetet nyomni. -
d3lete
aktív tag
válasz
darvinya
#40561
üzenetére
Roppant egyszerű a dolog adott fordulat felett az ecu letiltja a z injectorokat tehát nincs kaja. Ezt egy karburátoros autónál nehéz megoldani. Ott gyújtást szakítanak meg. Igen gyárilag. így néz ki. Igaz ez injectoros de sokan használják pluszba hogy tudják állítani pl rajtprogramnak.
-
Kernel
nagyúr
válasz
atesss
#40564
üzenetére
A modulátort kell kivenni, én is csináltam már ilyet, vagyis a kis fémdoboz, amin a koax. csatlakozók vannak.
Meg kell mérni rajta a feszültségeket, van egy készenléti táp és egy üzemi táp, 5-12V általában. Például én egy olyat bontottam, aminél 5 V kellett mindkét lábra.
Van egy A és V bemenet, jó esetben betűkkel is jelölve, oda kell kötni a vonali szintű alapsávi jeleket. Értelemszerűen mono hangbemenet. (Sztereo kóder még a 6 fejes sztereo magnókban sincs, a koaxiális kimeneten azok is csak monóban mennek.)
-
atesss
addikt
Másik téma:
Milyen pontosságú ultrahangos távolságmérő szenzort lehet kapni kb. 5-10e között ?
Fontos hogy magyar boltból, Ebay és hasonlókat nincs idő megvárni.
Egy folyadékszint (desztillált víz) magasságát gondoltam mérni vele, egy Atmega dolgozná fel a jelet.
A folyadék legmagasabb pontja felett kb. max. 30-40cm-e már jönnie kellene a szenzornak, de gondolom ez nem probléma. Ha mégis sokkal pontosabb lehetne több kihagyott hellyel, akkor mondjátok.
A folyadékszint változása kb. 40-70cm lenne (a minimumszint is meg lenne legalább pár cm). -
atesss
addikt
Üdv !
Kaptam egy Denver DTV-550 típusú fekete-fehér mini TV-t (hordozható, van szivargyújtós adapter hozzá, a tápja is 13,5V-os).
Ugyebár ez még hírből sem tud DVB-T-t...
És sajnos a tápcsatlakozón kívül egyetlen antennabemenete van, semmi több.
Hogyan lehetne ezt videomegjelenítőként használni ?
Régi videomagnóval felkeverve a kompozit jelet, az oké. De valami kompaktabb, de mégis olcsó megoldással ?
Pl. a videomagnóból mi az ami nekem ehhez kell ? Nem lehetne azt kiszedni, és egy kis házba beépíteni ? -
(jan)
őstag
Uraim!
Egy elég érdekes probléma előtt állok. kaptam javításra egy unitronics oplc-t.
Bevittem a melóhelyre mondom megméregetem a tápot, és láss csodát működik, órákon keresztül ment programozni is lehetett. Hazavittem gondoltam nyomkorászom még kicsit, namost az istennek se akart elindulni, tápfeszek megvoltak. Ma reggel behoztam a melóhelyre és ismét tökéletesen működik.
Ez-most akkor mi-ez? elvagyok átkozva ?
-
darvinya
titán
válasz
d3lete
#40560
üzenetére
Először is, motor max. fordulatszámát korlátozó rendszer egy dolog.
Azaz nem állítja le, hanem gyújtás és egy mágneses szerketettel benzin adagoló részt szabályozza.
Vészkapcsoló pedig baleset esetén van.
Ilyesmi van pl: Ford Escort '91-ben is, ami zárja benzint tankba és egyben a főbizosítékokat kilővi. -
d3lete
aktív tag
Pedig minden már minden autóban van határ. Lényeg a lényeg rallyversenyzek amatőr szinten. Van egy Renaultom 87 es évjáratú nincs benne tiltás. Rajtnál nagyon megkönyítené a dolgom hogy ne kelljen a fordulatszámra figyelnem hanem egyszerűen nem engedi hogy tovább pörögjön. Mert ez addig pörög amíg ki nem könyököl a motor. Segítségeteket kérném ennek a szerkezetnek a megvalósításához.
A neheze már megvan. Már csak meg kellene szakítani. Hol és mivel? Ez a kérdésem
-
mezis
félisten
-
-
d3lete
aktív tag
válasz
Kernel
#40555
üzenetére
Sziasztok!
Egy megszakító áramkört szeretnék építeni ,ami egy kintről érkező 5-12v impulzus hatására nagyon gyorsan szakít meg. Másodperc töredéke. Nem tudok googlézni mert nem tudom mi a neve az ilyesfajta elektronikának.
Az autóban a gyujtás test kábelét szakítanám meg vele. Már van egy fordulatszám figyelőm ami a beálított értéknél pl 3000rpm nél leküldi az impulzust. Most egy relé van beiktatva de az borzasztóan lassan operál.
Szerintetek mit lenne érdemes megszakítani a főtengely által küldött jelet, vagy a trafóra érkező testelést?
-
Kernel
nagyúr
válasz
tornas
#40551
üzenetére
Fénycső hosszától függ, a cikkben csak lehetséges több ezer voltról van szó. Kisebb monitoroknál lehet kevesebb. Egyébként a vezeték szigetelése, vastagsága is jelzésértékű. Vékony szigetelésből nem lehet kinézni több ezer voltot. Halálos veszélynek sem mondanám, általában az ívhúzás miatt lehet kisebb sérülést kapni, ahogy beleég az ember ujjába az ív egy ponton, de a nagyfrekvencia miatt nem "ráz" olyan értelemben, mint a hálózati 50 Hz, csípés inkább. TV-nél a nagyobb méret és teljesítmény miatt már kellemetlenebb lehet.
A fénycső begyújtásához kell a nagyobb feszültség, üzem közben ez egyre csökken, ahogy a melegedő fénycsőnek csökken az ellenállása, a meghajtás pedig áramgenerátoros jellegű.
-
tornas
őstag
Az LCD monitorok invertere állítólag nagyfeszt (több ezer V-ot) állít elő a fénycsöveknek, de a monitor táppaneljén én mindig csak olyan 700-800 V kimeneti váltófeszt látok felírva. Most akkor mennyi az annyi?!?!
-
#40550
FireKeeper
nagyúr
FireKeeper
nagyúr
na a kis NYÁK-omon volt pár nem tervezett gebasz
lábkiosztások máshogy néztek ki a valóságban mint amire terveztem szerencsére nem teljesen javíthatatlan dolgokról van szó.viszont quadcopterhez találtam gusztustalanul olcsón szenzoráramkört! giroszkóp, gyorsulásmérő, iránytű és közelségérzékelő, egy NYÁK-on. ennél már csak az lenne a tutibb ha magukat az IC-ket is be lehetne szerezni külön.
-
#40549
zetecR
addikt
dvdbackuper
#40548
zetecR
addikt
válasz
dvdbackuper
#40548
üzenetére
náccerű, köszi
-
zetecR
addikt
Sziasztok,
hozzám került egy régi GPS, konkrétan egy CNS Aero.
Tökéletesen működik, azonban a belső akksija már korábban tönkre ment, valaki egy jelöletlen, noname 2 kivezetéses valamit bütykölt rá, de ez sem tárol már energiát egy mp-re sem.Aztán van itt a fiókban pár elektromos (3.7V, 780mAh) szempontból és méretileg is megfelelő méretű Sony Ericsson akksi; életképes ötlet lehet valamelyiket bekötni?
Gondolom a +-t a +-ra, a - a --ra, a BSI-t is megfelelő helyre. Ilyen egyszerű enne?
Ja, és a csatlakozóhoz tartó vezetékeket felforraszthatom közvetlenül az akksira? -
-
Zola01
tag
Sziasztok!
(remélem jó helyre írok)
Van egy régi Dana 2.1-es számítógép hangcuccom. Ilyen Mostanában a jobb oldali hangfal gyengén és halkan szól. Megcseréltem a jobb és bal oldali hangfalakat, és a jobb/bal bemenetet is, de akkor is ugyan az az egy oldallal volt a gond. A nyák-on és a rajta lévő kondin és ellenálláson fehér "por" van. Nem tudom, hogy ez jelent e valamit. KépekTalálkozott valaki hasonlóval? Mi lehet a gond? Érdemes foglalkozni vele?
Olcsó cucc volt, de nem szeretném kidobni, mert nem szólt olyan rosszul.
Előre is köszi!
UI.: Nem vagyok (hobbi)elektronikus, még multiméterem sincs
-
válasz
Lompos48
#40541
üzenetére
Szia!
Nos egy ideje már dolgom és így kevesebb idő jut a "szórakozásra"

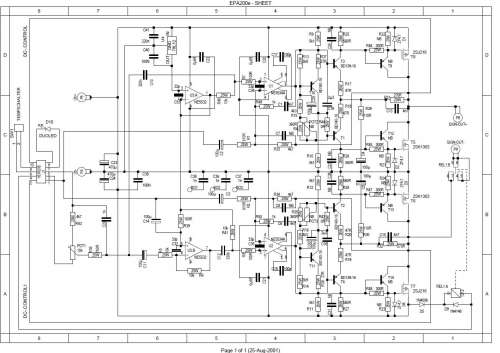

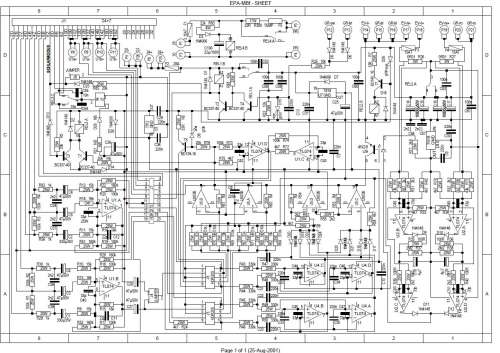

A 2 rajzot se volt könnyű megszerezni de meg lett.Így néz ki valójában.Elég súlyos példány,a táp trafója 600W körül van.
Az egyik képen a telómat raktam a hűtő borda végére. -
Lompos48
nagyúr
válasz
totya694
#40536
üzenetére
Ritkán jössz és nagyot pukkansz!
Egyelőre csak apróságok:
Úgy tűnik, hogy egy hídkapcsolásos erősítő.
Ha a J1 csatlakozó bekötései érthetőbbek lennének, akkor talán nem maradnának nagy kérdőjelek. Első látásra a J1/3 láb és test (P4) közé kellene érkezzen az erősítendő jelnak. Ugyanakkor nem tudom mi van a J1/1 és J1/5 lábakkal.
A táplálásával se nagyon tiszta a dolog, lehet vannak még ismeretlen rajzrészletek. Nem nagyon látok egy 2x150W-os erősítőt etetni képes részletet se.
-
#40539
csabyka666
veterán
Üdv mindenkinek!
Van fejlemény akksitöltés ügyben, gondoltam beszámolok róla, ha már a segítséget is tőletek kaptam.
Szóval összeraktam a "töltőberendezést". 12V 2A AC/DC adapter, 12V 5W izzó, némi vezeték, forrasztás, és egy sorkapocs segítségével:
Csak az izzót üzemeltetve 550mA-t mértem a körben, viszont ha az akksit is bekötöttem, akkor ez visszaesett 60mA-re. Hát, gondolom eléggé le van merülve.
A lényeg, hogy viszonylag rövid ideig, kb 10 percig volt rajta, és már 11V fölött tudtam mérni az akksin, amin előzőleg 6,5V volt. Megpróbáltam az intelligens töltővel, és el is indult a töltés.
Egyelőre szerény 100mA-rel töltöm pár órát, aztán megpróbálkozok az 500mA-rel.
Szerintetek így rendben van a következő lépcső?
Egy szó, mint száz, lehet, hogy az akksi ettől még halott, de nekem ez már fél siker, és nem utolsó sorban sikerélmény, hogy összeállt a dolog. Köszi a segítséget mindenkinek!
-
-
Üdv!
Egy kis segítség kellene.Vettem én egy 2x150W-os erősítőt amiről már infót is csak nagyon nehezen tudtam beszerezni és egy túl bonyolított cuccról van szó ami ráadásul egy rack fiókba megy így hátul egy speciális csatlakozón dolgozik/kommunikál.Annyi lenne a kérdésem,hogy "csak" a végfokot meg tudnám-e szólaltatni ha kiiktatok minden "sallangot" az elejéről ja és persze a kimenetről a relét is?
-
#40535
Kernel
nagyúr
HUNNIA1920
#40534
Kernel
nagyúr
válasz
HUNNIA1920
#40534
üzenetére
Impulzusáramköröknél szokott olyan lenni, hogy a folyamatos üzem alatt kikészül egy kondi, de amíg meleg, addig tartja magát. Utána jön egy áramtalanítás, elég neki pár óra is, míg kihűl. Legközelebb már nem indul el, sőt kártékony feszültségek miatt félvezetők is mehetnek tönkre. Azt már persze nem lehet megúszni kondicserével.
Tehát ez csak egy példa volt, a konstrukció lehet sokféle, vizsgálat közben derülnek ki a dolgok.
-
#40534
HUNNIA1920
őstag
Kernel
#40533
HUNNIA1920
őstag
válasz
Kernel
#40533
üzenetére
Nem igazán értem a hiba okát, mivel pár hónapja úgy tettem el, hogy semmi baja nem volt, minden napos használat után. Most meg hirtelen használhatatlan. Próbáltam másik konnektorba dugni, hátha nem nem szereti az elosztott elosztót.
Illetve másik tápkábellel is, de ugyanaz.A hangerő szabályzón van egy fejhallgató jack csatlakozó, azt kipróbálva hibátlanul működik. Nem búg, nem recseg, a hangerő szabályzó ott gond nélkül működik.
Szóval nem tudom.
-
#40533
Kernel
nagyúr
HUNNIA1920
#40527
Kernel
nagyúr
válasz
HUNNIA1920
#40527
üzenetére
Kondi jellemzően nem az állástól szárad ki, hanem a melegedéstől, impulzusok hatásától. Ahhoz azért túl jól zár egy ilyen tok, hogy csak úgy spontán kipárologjon, pláne ilyen rövid idő alatt.
Búgás lehet többféle, van például az a morgó jellegű hang is, ami túláram esetén fordul elő a klasszikus trafós (nem PWM) tápoknál. Ha például a végfoknak lett olyan baja, ami miatt sok áramot vesz fel, attól torzíthat és búghat is. Ilyenkor rendellenes melegedés is szokott lenni. De ezért sem mindegy a konstrukció, táp jellege stb.
-
darvinya
titán
válasz
Gyula84
#40530
üzenetére
Ha lenne normális állványom akkor én is normálisan készíteném.
Mikro elektronika.
pl: 5mm×5mm-es 24 lábas kapcsolóvezérlő(#40531) Lompos48
Igen több mint valószínű.
De írtam, hogy eleverosszvolt a kondi.
Erre jött az állás ami végleg betehetett neki.
Azért szétszedve biztosabb lenne a diagnózis. -
-
#40528
Lompos48
nagyúr
HUNNIA1920
#40527
Lompos48
nagyúr
válasz
HUNNIA1920
#40527
üzenetére
"Elképzelhető, hogy a táp részével van gond, vagy esetleg a több hónapos állás alatt valamelyik kondi száradhatott ki?"
Igen, elképzelhető, hogy a táp részével van gond mert esetleg a több hónapos állás alatt valamelyik kondi száradhatott ki benne.
A potméter pedig valószínűleg poros vagy kopott.
-
#40527
HUNNIA1920
őstag
HUNNIA1920
őstag
Sziasztok!
Van nekem egy 2.1-es Logitech Z3-as cuccom. Pár hónapja már nem használom, mert vettem egy Yamaha erősítőt Jamo álló hangfalakkal.
A Logitech-et el szeretném adni. Mai nap hogy bekapcsolom, a két kis hangszóró búg. Teljesen mindegy milyen hangerőn van, vagy rá van-e kötve valamire. Ha áram alatt van és be van kapcsolva, búg. Bármilyen hang csak nagyon halkan szól rajta, hangerő tekerés közbe recseg, a hang is össze-vissza egyszer erősödik- egyszer elhalkul, stb. A mélynyomó hangszórója ezerrel próbál erőlködni, de csak egy torz semmi jön ki belőle.Elképzelhető, hogy a táp részével van gond, vagy esetleg a több hónapos állás alatt valamelyik kondi száradhatott ki?
Köszönöm!
-
#40525
darvinya
titán
FireKeeper
#40523
darvinya
titán
válasz
FireKeeper
#40523
üzenetére
Igen, a valódi gyártó.
Én végig jártam már ezt és 1-2eFt különbségek vannak.
Ez gyártási eljárásból jött, csak a munka díj maradt.4 kopterhez inkább ezek kellenek fő alkatrésznek:
-gíroszkóp(4)
-gyorsulás mérő(4)
-motor vezérlő külön/db
-rádió kommunikátor
-fő vezérlő(#40526) G4ula84
Ez hogy jött ki neked?
Pp 2 fázis elhagyásával(fúrás, marás) majdnem ua., mint a sima nyák. -
#40524
#22145024
törölt tag
FireKeeper
#40523
#22145024
törölt tag
válasz
FireKeeper
#40523
üzenetére
"én viszont ténylegesen a legó kockákból"
Nekem ez inkább a kerék újrafeltalálására hasonlít. Minek olyanba energiát tenni, ami kb fillérekért kapható? Ez ilyen jóléti népbetegség...De távol álljon tőlem, hogy beleszövegeljek más dolgába; meg végülis mindenki arra "fecsérli" el az idejét, amire akarja
Azért ha mégis nekiállsz, valami munkanaplót időnként tölthetnél fel a topikba.
Mindenképp érdekesebb lesz, mint a századszorra megkérdezett LED-előtétellenállás témaköre
szerk:
"amúgy a többi ilyen maszek-panelgyártó is ilyen durva árakkal dolgozik egyedi megrendelésekre?"
Igen, csak a honlapjukon közölt árakhoz képest még mindeféle egyebet rászámolnak. De ez persze csak árajánlatkérés után derül ki.
Mondjuk a fél-európa kártya méretért kicsit erős a 10+k lötstopp réteg nélkül, de ez van. Érdemben a többi sem olcsóbb. Én is inkább a finomabb rajzolatot tudó gyártók felé mozdultam el, mert ott a hellyel lehet sokat spórolni. (pl hogy nem M3-as csavarnak való VIA-t tudnak csak) -
#40523
FireKeeper
nagyúr
#22145024
#40520
FireKeeper
nagyúr
válasz
#22145024
#40520
üzenetére
nyilván nem IC szint alá akarok lemenni, de azt sem szeretném ha csak megveszek egy komplett, felszenzorozott, felprogramozott cél eszközt és összekötözgetem. legós hasonlattal élve az csak annyi lenne mint ha megvennék egy ilyen téma-kit-et, én viszont ténylegesen a legó kockákból (IC-k, diszkrét alkatrészek, saját NYÁK-on) szeretnék építkezni.
az meg hogy szakdogának lenne, igazából csak odaböfögtem, szakdogának vihetem tovább ezt a mostani ötletemet is, bár igazából mindkettő egy "mikrokontroller köré épített valami", aztán most az, hogy az a valami kártyákat olvas le és ajtót nyit, vagy koordinátákat olvas be és motort vezérel, igazából édesmindegy. ha nem is szakdogának, akkor meg saját garázs-projektnek.
mindenesetre köszönöm az intelmeid, el fogok még ezen a témaválasztáson többször is gondolkozni, először ezt a mostani félévet kell még túlélnem és csak utána tervezgetni a következőt
darvinya: hát én is néztem egy nagyot mikor megkaptam a tanszéktől a számlát 10+ ezer forintról amit két darab, kb 5x8 centis nyákért elkértek, amin ráadásul se felirat, se forrasztásgátló réteg se volt. bár van egy olyan érzésem hogy abból a panel meg az anyag volt max 2-3 ezer forint, a lényegi dolog a gyártófóliára ment el (amit egyébként szintén megkaptam hogy ha után kell gyártani olcsóbb legyen).
amúgy a többi ilyen maszek-panelgyártó is ilyen durva árakkal dolgozik egyedi megrendelésekre?
-
#40520
#22145024
törölt tag
FireKeeper
#40519
#22145024
törölt tag
válasz
FireKeeper
#40519
üzenetére
Szerintem maga a szoftveres része is több, mint ami egy szakdogába értelmesen belefér.
Alkatrész szinten talán megállna egy századosból, de csak akkor, ha házi próbapanelokkal indítasz. Az eletromechanikus rész is tud olcsó lenni modellezőfórumokról összeguberálva.
Bár egy tuti szakdogába (olyanba, amit később referenciaként is tudsz használni) inkább valami furfangos sw-dolgot tennék bele, amit mondjuk a jelenlegi kopter-fejlesztések nem fednek le. És még így is jópár oldalon el lehet roncogni, hogy milyen paraméterek alapján választottad ki a quad-csontvázat...szerk:
"szerintem élvezném összerakni"
Nade a legóban is az a jó, hogy megkapod az építőlemeket és ezekből alkotsz valamit. Nem pedig nekiállsz PC-ABS-ből kifaragni az egyes elemeket, hogy majd egy szép napon építesz belőlük valamit. Ezek a hobby cuccok is ilyenek (szvsz!) -
#40519
FireKeeper
nagyúr
darvinya
#40514
FireKeeper
nagyúr
válasz
darvinya
#40514
üzenetére
állítólag 8 mil környékére tudsz lemenni vele. én 10 mil-es vezetékekkel és vezetéktávokkal dolgoztam és már úgy is necces volt, nem lett valami szép. valamilyen szinten mondjuk lehet javítani a dolgon, az összefolyt részeken le lehet vakarni a festéket, a szakadást meg filccel meg lehet javítani, de nagyon finom alkatrészekhez már tényleg nem jó. 0603-as alkatrészekhez, soic tokos IC-khez még jó lehet, de pl egy sűrűbb TQFP tokos IC-t már nem biztos hogy rá mernék tenni.
illetve ami még probléma hogy elég pazarló technika, mert a rajzolat szélei általában elég csúnyák, úgyhogy minden oldalról rá kell hagyni néhány centit.
de olcsó mint az állat, csak egy lézernyomtató kell, egy sima talpú vasaló, fényes felületű papír vagy fólia, illetve vasklorid a maratáshoz. és egyszerűbb furatos, vagy SMD-s nyákot össze tudsz vele hozni (elvileg lehet 2 oldalast is, de az azért már elég bonyás az illesztések miatt...).
kösz amúgy, de a NYÁK-nak csak a tervezését csináltam, a tanszéken gyártották le nekem ilyen szépre
hogy aztán ilyen-olyan forrasztási hibákkal elcsúnyítsam mintAdarab: igazából szerintem élvezném összerakni, és szerintem szakdogának is simán eladhatnám, ha a nulláról tudnék építeni egy ilyet. a költségek mondjuk valószínű elég magasak lennének. a test nem vészes, de a mikrokontroller, szenzorok, távirányító, rádiós interfész, gps, kamera, ezekhez NYÁK, akku, motorok, propellerek... sztem 30-40k-ba simán benne volna
-
#40515
#22145024
törölt tag
FireKeeper
#40492
#22145024
törölt tag
válasz
FireKeeper
#40492
üzenetére
nem éri meg a nulláról nekiállni...
Ugyan nem tartalmaz semmi egzotikus elemet, de eléggé sok mindent kell összefésülni és akkor még ott van egy jól megírt szoftver is.
(az altiumos könyvtárakat tényleg át kell nézni!) -
#40512
darvinya
titán
FireKeeper
#40511
darvinya
titán
válasz
FireKeeper
#40511
üzenetére
Grat különben a munkádhoz.
Nekem nem jön össze az SMD-nyák kivitelése, mert nincs fóliám és a vasalásos nem az igazi.
Visszatérve a 4 motoros helikopterhez.
Annyira nem nehéz, de nem olyan könnyű. -
#40510
Kernel
nagyúr
csabyka666
#40507
Kernel
nagyúr
válasz
csabyka666
#40507
üzenetére
Annyival biztosan nem, ez nem úgy működik, mint a Li-ion töltés, ami még a csepptöltő áramból származó energiát is képes úgy felhalmozni, hogy idővel elpukkanna tőle.
Ólomakkunál a túltöltést a melegedés és gázképződés alapján is még időben észrevennéd, de ilyen kis áram még csak langyosítani sem képes rajta. Autón az 500 mA-es adapteremet napokig is hagytam már rajta, akkor sem bírta káros szintre emelni. Már csak azért sem, mert 12V felett annak is egyre csökken az árama.
-
Lompos48
nagyúr
...Magyarra fordítva, az 5W izzónak kb 29ohm, a 21Wosnak kb 7ohm az ellenállása....
Ugyan az akku töltésére ez nincs befolyással, de a fenti kijelentés CSAK a nominális feszültségen izzó égőre igaz. Hideg(ebb)en az ellenállása (jóval) kisebb. Ezért pukkannak el néha az hálózati égők, ha a bekapcsolás pillanata esetleg a színusz csúcsával esik időben egybe. Műszerrel leleplezhető tény. Határesetben akár a 10x-es arány is előfordul(hat).
-
#40508
Ribi
nagyúr
csabyka666
#40505
Ribi
nagyúr
válasz
csabyka666
#40505
üzenetére
Bármilyen táp jó, csak itthon van épp ilyen.
Igen én akksi ellenállását kb 0-nak vettem. De valószínűleg relatíve elhanyagolható. Általában ezek tudnak 100A körül és akkor az kb 0,1ohm. De ez csak hasraütés. Amint mondtad ha kicsit kevesebb folyik át akkor az nem gáz, de nagyságrendileg így ki lehet számolni. Ja meg az égő ellenállását meg is mérheted. És a raja eső feszültségből ki tudod számolni a rajta átfolyó áramot. És annyi megy az akksiba. Persze lehet meleggel kicsit változik az ellenállás, de gondolom nem túl sokat. Gondolom nem halál pontosan kell kiszámolni az áramot.5W izzó esetén pont az izzó bekötése miatt max 0,420mA folyhat. De ez akkor ha 0 a fesz az akksiban. Ami kizárt. Szóval ennél csak kevesebb lesz.
Ja de írtad is hogy 7V van benne. Akkor a különbség 5V, azaz 175mA max.(#40509) Lompos48: Hmm, hát akkor meg kell mérni hidegen és onnan kiszámolni.
-
#40507
csabyka666
veterán
Kernel
#40506
-
#40506
Kernel
nagyúr
csabyka666
#40503
Kernel
nagyúr
válasz
csabyka666
#40503
üzenetére
Amint már említettem, ekkora akkunak párszáz mA vagy 500 körül csak csepptöltés, fenntartó töltésnek minősül. 25 Ah esetén például 250 mA csak századrész, azzal biztosan nem lősz túl a célon. De nem ezen fog múlni, szerintem 500 mA sem árt neki.
-
#40505
csabyka666
veterán
Ribi
#40504
Hm, lehet, hogy rosszul gondolom, de az addig oké, hogy ha rákötöm a 12V-os adapterre a 12V / 5W vagy 12V 21W izzót, akkor ki tudom számolni a körben folyó áramot, de ha már az akksi is a körben van, akkor (mivel annak is van ellenállása, és összeadódik az izzó és az akksi ellenállása), némileg kevesebb áram fog folyni, mert nagyobb az eredő ellenállás. Nem? Persze ha kevesebb az áram, az valószínűleg nem probléma, de mérni sosem árt.
Labortáp, hát az pont nincs itthon.
-
#40504
Ribi
nagyúr
csabyka666
#40503
Ribi
nagyúr
válasz
csabyka666
#40503
üzenetére
Az izzónak fix ellenállása van, a 12V 5W / 21W-ból ki tudod számolni.
És ha rá van kötve a táp, akkor azon esik valamennyi fesz. Abból meg megint ki tudod számolni, hogy mennyi áram folyik rajta. Így nem kell bekötni a multimétert. Persze számolgani kell, de szerintem kiszámolod, hogy mondjuk 500mA áram esetén mennyi feszt kell mérj az égőn és ha alatta van akkor minden ok, ha felette akkor nem ok.
Ahogy egyenlítődik ki az akksi és táp között a fesz különbség, úgy folyik egyre kevesebb áram az égőn és ezzel egyetembe az akksiba is. Így tulajdonképp bármeddig rajta hagyhatod a végén csak 1-2 mA csordogál majd bele.
Motor/autó akksit én is labortáp + sorbakötött autó égővel szoktam tölteni.
Magyarra fordítva, az 5W izzónak kb 29ohm, a 21Wosnak kb 7ohm az ellenállása.
Ha akksiban van 6 V, a tápban 12V, különbség 6V. Ennyi fog indításnál esni az égőn, vagyis 5W esetén folyó áram kb 200mA, 21W esetén meg 850mA körül. Ahogy egyenlítődik ki a fesz, csökken az áram. -
#40503
csabyka666
veterán
Kernel
#40502
válasz
Kernel
#40502
üzenetére
Na, akkor jól gondoltam, ez már fél siker. Köszi!
Kezdeti áramnak mekkora értéket fogadhatok el? Csak hogy tudjam mihez viszonyítani később. Mert ha túl nagy lenne, akkor teszek be plusz izzókat a körbe, hogy nagyobb legyen az eredő ellenállás.
A műszert persze, nem szabad rátenni árammérőként, ez oké.
-
#40502
Kernel
nagyúr
csabyka666
#40501
Kernel
nagyúr
válasz
csabyka666
#40501
üzenetére
Úgy kell bekötni, az áram normális esetben fokozatosan csökken, ahogy emelkedik az akku feszültsége, de 12 V fölé nem tud, ha a táp sem tud többet.
Ha az áram elfogadható mértékű, utána a multimétert ki lehet venni a körből, és átállítani feszültségmérésre, az akku sarkain. A feszültség eloszlásával nem kell foglalkozni, pontosabban ez maga a feszültség eloszlása, részben ez is a cél.
Ezen a ponton inkább arra kell vigyázni, gyakori figyelmetlenség, hogy a műszerzsinór nem lesz átdugva az A-mérő aljzatból fesz. mérésre, ami durva zárlatot okoz, ha úgy teszed rá az akkura.
-
#40501
csabyka666
veterán
Kernel
#40500
válasz
Kernel
#40500
üzenetére
Köszi a választ! Ha jól értem, esetemben így vagy úgy, de kell az előtétellenállás. Mivel ellenállásból nem állok jól, valószínűleg marad a 12V 5W izzó, esetleg 12V 21W, amivel még szolgálni tudok....
Csak hogy tényleg jól gondolom-e: Használok mondjuk egy 12V 2A-es tápot. Az a cél, hogy az előtétellenállással, és az akksi belső ellenállásával (mivel sorban vannak, ezek összeadódnak gondolom) 500mA körüli áramot folyassak a körben. Ehhez kell a multiméter, hogy ezt mérni tudjam. (Ha a táp stabilizált, akkor az akksin 12V-nál nagyobb feszültség nem lehet, igaz?)
Tehát a teljes "kapcsolás" úgy fog kinézni, hogy adapter negatív vezetéke megy az akksi negatív pólusára, adapter pozitív vezetéke megy az izzóra, az izzó után jön a multiméter, majd a multimétert rákötöm az akksi pozitív pólusára. Ha minden igaz, az izzó és a multi esetében mindegy a polaritás.Így kellene kinéznie?
Aztán beindítom a folyamatot, és ha az áram nagyon elszabadulna, mondjuk 1A körülire, vagy még az fölé is, akkor be kell még iktatnom plusz ellenállásokat (izzókat), hogy kellően korlátozzam az áramot. Na most itt már az is felmerült bennem, hogy a feszültség is oszlik a körben, ez nem probléma az akksinak?
Illetve, ha sikerül áramot folyatnom a körben, akkor az idővel nem fog változni, ahogy változik az akksi töltöttsége?
Valamikor régen még tesztelése is feladatom volt. De az SMD mindig összezavar.
A lényeg hogy sokkal közelebb vagyok a megoldáshoz.
De a mágnes alatt amit bekarikáztam az lehet az ??
lábkiosztások máshogy néztek ki a valóságban mint amire terveztem
Új hozzászólás Aktív témák
ekkold
- Samsung Galaxy A04s 32GB Kártyafüggetlen 1Év Garanciával
- Kedvező Áron! MacBook Pro M1 Pro 14.2 Istyle gari 2026.07.27-ig
- Samsung Galaxy S24 Ultra 12/512GB, Megkímélt, Kártyafüggetlen, Töltővel, Dobozzal, 1 Év Garancia!
- Apple iPhone 14 Plus 256GB, Akku: 86%, Megkímélt, Kártyafüggetlen, Töltővel, 1 Év Garanciával!
- Apple iPhone 14 Pro 128GB, Akku: 87%, Normál, Kártyafüggetlen, Töltővel, 1 Év Garanciával!
- VÉGKIÁRUSÍTÁS - REFURBISHED - HP Elite / ZBook Thunderbolt 3 docking station
- Fujitsu LIFEBOOK E449 i5-8130U 8GB 256GB 14" FHD 1 év garancia
- 120 - Lenovo Legion Pro 5 (16ARX8) - AMD Ryzen 7 7745HX, RTX 4070 (48 hónap garancia!)
- LG 27GP95RP - 27" Nano IPS - UHD 4K - 160Hz 1ms - NVIDIA G-Sync - FreeSync Premium PRO - HDR 600
- Telefon felvásárlás!! Honor 200 Lite, Honor 200, Honor 200 Pro, Honor 200 Smart
Állásajánlatok
Cég: FOTC
Város: Budapest
