Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
tzsolesz
nagyúr
-
tzsolesz
nagyúr
válasz
darvinya
#39597
üzenetére
Most valóban a puffer lenne a hibás?
De akkor mind a két oldalt érintené. Azt azért hanyagoltam.
Előfokon nem lehet gubanc? Az a baj, hogy van egy hosszú panel, a bemeneti részen, tele millió tranyóval, kondival alkatrésszel. De ahhoz nehéz hozzáférni. szét kellene bontanom az egész szerelvényt, de durván. Ott it lehet hiba ha jól gondolom. Az kapcsolja a bemeneteket, meg stb gondolom én..... -
tzsolesz
nagyúr
Üdv.
Lenne ez az erősítő ( A fisher RS-913--at kell nézni. Ezt a linket előzményként tettem ide, hátha van valami köze a mostani hibához, bár kétlem, mert azt leellenőriztem.
Ugye azóta sikerült megcsinálni. Ha tovább nézitek a linkelt hsz-aimat, akkor kiderül, hogy testelő vezeték volt a ludas.Most azzal van a gond, hogy egyik oldala kegyetlenül recseg, csattog, szercseg. Csak éppen most a hangerő állítására reagál. tehát ha leveszem a volume-t, akkor elhallgat. A hangerő függvényében nő, vagy csökken a jelenség hangereje is.
Majd el száll tőle a hangfal, kegyetlen. Akkorákat csattan hogy csak nah.Előzmény még. 3 hete elkezde hogy bekapcsoláskor ugyan ez az oldal, elkezdett pattogó hangot adni, ami elkezdett gyorsulni, vele együtt halkulni, majd amikor már majdnem folyamatos volt (mint amikor egy helikopter indul) akkor elhallgatott. Gondolom bemelegedett és csend lett. Aztán azt kezdte el, hogy halkan szercsegett a bekapcsolást követő 1-2 órahosszában, majd abbamaradt. Inkább ki sem kapcsoltam, ha tudtam, hogy 3-4 órán belül használni akarom.
1 hete meg valami végleg meg adta magát a fenti ábra szerint. Mert az a jelenség bizony nem szűnik már meg. Csattog, pattog, szercseg. Egyébként szól közben normálisan.Végignyomkodtam a lapot már vagy 100-szor, próbáltam a régi forr csúcsokat átmelegíteni a gyanús helyeken, de hiába.
Hol keressem a hibát? -
mezis
félisten
válasz
Kernel
#39594
üzenetére

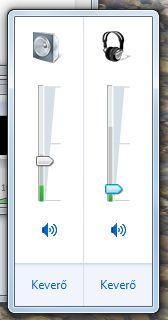

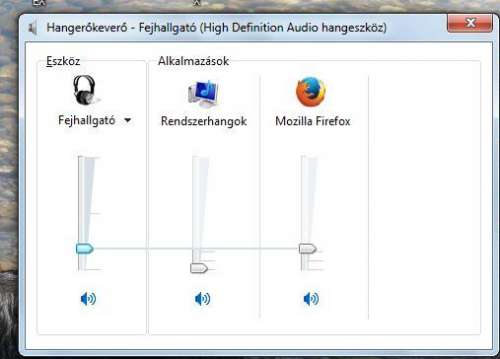

Az Acer laposomnál a leválasztás helyett kiválasztás van, amikor a fejhallgatóhoz bedugom a 2+1-es hangrendszer 3,5-es jack dugóját. Ezután szoftveresen választhatok, hogy melyik szóljon. De mégis csak az erősítőn szól, amíg csatlakoztatva. Olyankor a beépített csak sistereg. Fene se érti. Lehet, hogy valami nincs rendben a csatlakozóval.
-
Kernel
nagyúr
válasz
kjani18
#39591
üzenetére

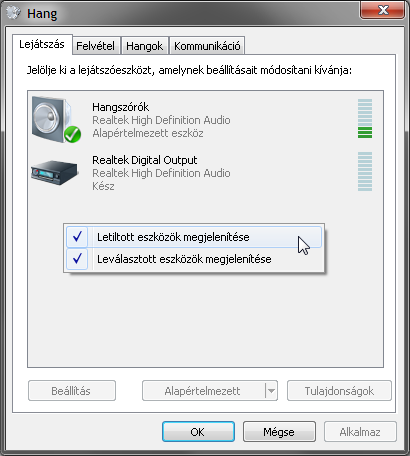

Nincs most fejhallgatóm, de az elvileg úgyis csak a hangszórót választaná le, amikor bedugom, így esetleg egy hangszóró + HDMI példán keresztül tudnék egy lehetőséget. Nem Gigabyte specifikus, csak simán Windows.
Tehát itt még csak a hangszóró szól:

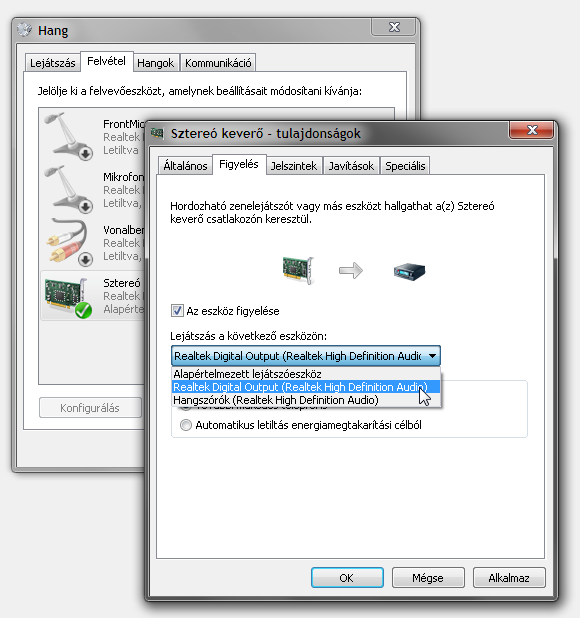

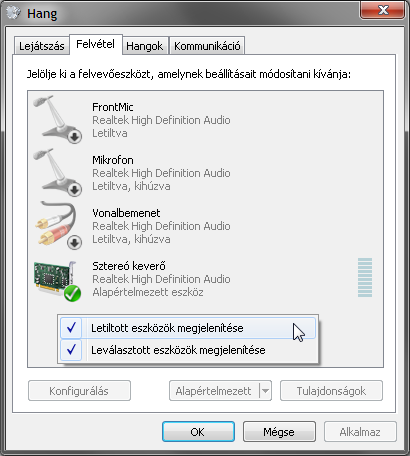

Engedélyezem a keverőt, beállítom figyelésre:

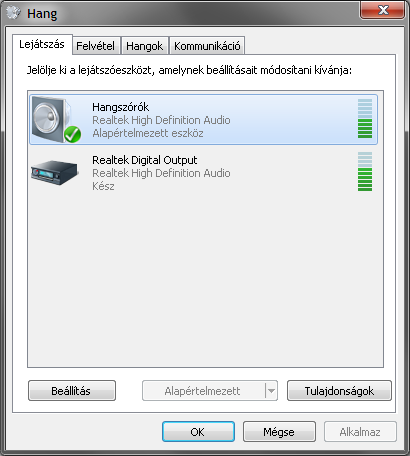

Szól mindkettő:
-
#39592
Kernel
nagyúr
szaszayanou
#39588
Kernel
nagyúr
válasz
szaszayanou
#39588
üzenetére
-
#39590
Ribi
nagyúr
KonzolKartel
#39589
Ribi
nagyúr
válasz
KonzolKartel
#39589
üzenetére
Csík az a "-"-t jelöli, de ja. Kondinál általában azt szokták jelölni nyákon is, de érdemes megnézni. Kondi nagyot pukkan ha rosszul kötöd be. Esetleg keress egy teljesen összerakott darabot és azzal is hasonlítsd majd össze.
LEDeket jól kötötted be? Van hozzá valami irkálmány, hogy mi hova megy egyáltalán? -
#39588
szaszayanou
aktív tag
szaszayanou
aktív tag
Tudnátok abban segíteni, hogy ennek mi a magyar neve?
-
#39586
Kernel
nagyúr
KonzolKartel
#39584
Kernel
nagyúr
válasz
KonzolKartel
#39584
üzenetére
Tényleg, még alább egy harmadik is fordítva van.
-
#39585
Ribi
nagyúr
KonzolKartel
#39584
Ribi
nagyúr
válasz
KonzolKartel
#39584
üzenetére
Csak szólok, hogy a képen fent szereplő egymás melletti elkókat pont fordítva szerelted be. A - felüknek kell egymás fele lenni és nem kifele.
Nagyon nézd át 3x mielőtt bekapcsolod, és ha már biztos, hogy minden jól van akkor még 2x. És ha bekapcsolod ne hajolj fölé, mert ha az arcodba robban valami elkó az szar lesz.
Nem sértésből írom, mert én is kötöttem be fordítva dolgokat és szerencsére pont fejjel lefele volt a nyák amikor bekapcsoltam. -
#39584
KonzolKartel
őstag
KonzolKartel
őstag
Köszönöm mindkettőtöknek a segítséget!
Így már jobban el leszek vele.
-
#39583
Kernel
nagyúr
KonzolKartel
#39581
Kernel
nagyúr
válasz
KonzolKartel
#39581
üzenetére
Valóan elég áttekinthetőnek tűnik, ami még rajz nélkül is jól összerakható. A mellékelt színkódos ellenállások megfejtése megoldható keresővel, akár egy kis programmal is, weben is.
Panelon, ami kezdőnek problémás lehet:
104 = 10 és 4 db 0 = 100 000 Ω = 100 kΩ
102 = 10 és 2 db 0 = 1000 Ω = kΩ
Bár most csak kiemeltem számokat a példa kedvéért, most látom, hogy konkrétan ezek nem is ellenállások, de az elv bizonyára így is érthető.
-
#39582
Gyula84
veterán
KonzolKartel
#39581
Gyula84
veterán
válasz
KonzolKartel
#39581
üzenetére
itt van egy ellenállás színkód kalkulátor ezzel már előrébb leszel. téglalap alakú izé amiben 104 felírat van oda egy 100nF-os kondenzátor megy itt van egy kis segítség kondenzátorhoz
-
#39581
KonzolKartel
őstag
KonzolKartel
őstag
Sziasztok!
Rendeltem a DIY kitet, mondván, hogy majd jól elszórakozom vele, de sajnos elakadtam, mivel nem tudok be azonosítani pár alkatrészt, hogy a panelen hova is mennének. Ebben kérhetnék egy kis segítséget?
Túl nagy fába vágtam a fejszém. Gondolom kicsit is hozzá értőnek nagyon banális lesz
.
Katt a képre.
Köszönöm!
-
-
ThodEE
őstag
Sziasztok!
Bevallom nem használtam a keresőt csak gyors beírom ide a kérdésem hátha előbb kapok választ mint mielőtt megtalálom.
Plusz minusz-os táp közös pontját le kell kötni földre vagy kifogástalanul működik magától is 0la ként a közös pont?
Remélem érthető
Köszönöm szépen előre is
Szerk:
Ha jól látom a rajzokon akkor hülyeség leföldelni de elég kezdő vagyok mint a kérdésen is látszik, mindenképp megvárok egy komoly választ -
Kernel
nagyúr
válasz
darvinya
#39566
üzenetére
Rajz szerint a kimenetén van egy 470µ 40V hangszórócsatoló, azt azért én megnézném, vagy cserélném, mivel az évek során kaphatott már rendesen. Ha ennek csökken a kapacitása, illetve nő a soros ellenállása, ez közvetlen teljesítménycsökkentő hatással jár.
1000µ is mehetne bele egyébként, hogy jobban átvigye a mély hangokat. A Videoton rádió-erősítőinél például 2200µ volt a szokásos érték, de az szélessávú, illetve 4 ohmra tervezett.
Mivel a 470µ viszont elég vézna,1000-res szerintem simán elmenne oda. Legalábbis, én ha magamnak csinálnám, ez alá nem adnám.
-
Kernel
nagyúr
válasz
darvinya
#39563
üzenetére
Regent R222 gitárerősítő (így kell majd fogalmazni, hogy érthető is legyen) klasszikus kvázi-komplementer végfok, tápfeszültsége 46,5 / 34,5 V (nyugalmi / névleges terhelés).
Ez mondjuk nem sok, 8 ohm terhelésnél 12 W szinuszos értékig tudod kivezérelni, míg eléri a 10 % harmonikus torzítást elvileg (miután 10 %-ra szokták definiálni).
Ha 16 ohmos hangszóróval terheled, a kisebb áram miatt ugyan valamivel több tápfesz. marad, ami valamivel nagyobb kivezérlést enged meg, azonos torzítás eléréséhez, ehhez még hozzájárul a kisebb áram jótékony hatása (valamivel lineárisabb működést tesz lehetővé a végfok számára), de ez persze semmiképp sem lesz elég azonos teljesítmény eléréséhez.
Tehát a potmétert jobban fel kell tekerni, a már említett 10 %-os torzítási szint eléréséig, ugyanakkor relatív hangosságban (egyéb okok miatt is) nem úgy fogod érzékelni, hogy felére csökkent volna a dobhártyádat kínzó nyomás. Inkább valahol a kettő között, 60-75 % talán. De ez tényleg csak sacc.
Mindamellett jobb lenne inkább 8 ohmos terhelésre törekedni. 4 ohmmal is lehet egyébként próbálkozni (elvégre az is csak egy névleges érték, a valóság annál is inkább több szokott lenni, frekvencia függvényében), csak meg kell figyelni terhelés közben az alkatrészek melegedését (tápegység, végfok). Ha belefér, akkor belefér, vagy lejjebb veszed a hangerőt, ha szükséges.
-
Lompos48
nagyúr
válasz
darvinya
#39561
üzenetére
De ha elbírná az erősítő 16Ω-ot akkor sorba kötném 2.
Az csak könnyítés az erősítőnek. Fele akkora teljesítményt fog igényelni a 16 ohm.
Leadott hangban a kettő 40cm-t tenne ki 31cm-el szemben.
Jaj, az nem úgy van. Hadd ne menjek bele részletes fejtegetésekbe, de vedd elé a kör területének képletét és azt számítsd ki, majd ad össze. Meg fogsz lepődni.
És akkor még nem beszéltünk az érzékenységekről semmit. -
darvinya
titán
válasz
Lompos48
#39560
üzenetére
Igen átszámoltam a ládát a 2 hangszóróhoz, eredetihez meg adott.
Ezért nem jó a 4 db hangszórós változat a 8Ω megtartásáért.De ha elbírná az erősítő 16Ω-ot akkor sorba kötném 2.
Leadott hangban a kettő 40cm-t tenne ki 31cm-el szemben.
Van a 25cm 86dB-es is.
De az nem biztos, hogy letudná adni ugyanazt amit az eredeti 31cm-es. -
-
darvinya
titán
válasz
Lompos48
#39558
üzenetére
és (#39556) moha21
Ezek az értékek voltak megadva, én csak kimásoltam.
Emiatt kértem segítséget.
Első adat RFT L3402 hangszóróé, második adat ROCKWOOD DY1026 hangszóróé.RW 3900Ft/db-ért tudom a közelben megvenni, ellenben RFT 10000Ft/db-ért távol.
Ezért esélyesebbnek tartottam RW-ot.moha21
Új szekrény/láda esetén szabad kezem van, de bizonyos méreten belül.
2 db hangszóró nem növeli annyival a eredeti méretet.Köszönöm
-
Lompos48
nagyúr
válasz
darvinya
#39553
üzenetére
1. eredeti 1db 31cm-es 15VA, 8ohm, (140/70/35W) 100dB
Ez így elég értelmezhetetlen. 15VA vagy 140/70/35W, vagy micsoda?
2. 2db 20cm, 8R, 50/80W, 80-12000Hz, 83dB
2 egyforma hangszórónak nincs sok értelme, pláne, hogy még az impedanciaértékkel is konfliktusba kerülsz. Nem is lehet kettőből sehogy kikombinálni.
Egyik se fog neked magas hangokat produkálni, már a méretei miatt sem. Ugyanakkor, ha választanom kellene (csak) a két feladvány között, az elsőre szavaznék. Nem megvetendő 17dB érzékenységkülönbözet a hangszórók esetében se. Ez 3dB-enként duplázódó teljesítményt jelent, majd a dB-eket átszámítva 50-es arányt eredményez.
Ez csak a számítás. Nehezen hiszek el ekkora különbséget. Ugyanakkora leadott hangteljesítmény az elsőnél mondjuk 1, a másiknál akkor 50W kimenőteljesítményt igényel.
-
moha21
veterán
válasz
darvinya
#39553
üzenetére
Nem igazán tudunk itt olyat értelmezni, mint, hogy 8R. Az R az egyenáramú ellenállás, a hangszórónak meg inkább impedanciája van ( persze van egyenáramú "R"-je is ).
A másik dolog meg, hogy eleve 1 db 31 cm-es hangszóró ami 15 VA ( de 35W !! elég paradoxon, hogy a látszólagos teljesítménye kisebb, mint a hatásos kb. nonszensz. ) 2 db fizikailag teljesen más méretű hangszóróval helyettesíteni.
Én mondjuk már az R222-őt sem tudom, hogy micsoda, lehet én vagyok alulművelt, de tényleg nem tudom.
Ráadásul a megadott hangszóró paraméterek információtartalma is elég vegyes ( leginkább a nulla felé konvergál ).
Az megint elég necces, hogy 2 helyett ( ami eredetileg 1 volt ) 4 hangszóróval akarod "felújítani" ( nem teljesen átépíteni ??) a hangfalat, pedig az impedancia transzformátor sem mai találmány pl.
-
mezis
félisten
"a trafót amúgy is hasznos kissé túlméretezni"
Pláne a mai gyártásúakkal igaz ez. Hőbiztosítékot szerelnek közvetlenül a tekercshez és ha az kiold, igen kínos a cseréje.
(Már ha saját magának készíti a cuccot az ember. De ha a piacot szeretné elárasztani mindig újabb és újabb készülékekkel, akkor már egészen más a helyzet....
![;]](//cdn.rios.hu/dl/s/v1.gif)
) -
darvinya
titán
Üdv mesterek
Eljött az ideje R222-em felújítása.
Mivel szekrényét is újat kell építenem, ezért melyiket lenne jobb?
1. eredeti 1db 31cm-es 15VA, 8ohm, (140/70/35W) 100dB hangszóróval?
2. 2db 20cm, 8R, 50/80W, 80-12000Hz, 83dB hangszóróval, de ennél eredő ellenállását 8R-ot miként tarhatnám meg.?Köszönöm
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
