Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
biker
nagyúr
Azt gondolom, egyértelmű lehetne, hogy programozás és programozás és programozás közt vannak különbségek.
Lehet olyan dolog amit még valaki sose csinált... Nem volt rá szükség, vagy akármi.De köszönöm a javaslatokat, meglátjuk mi lesz a vége, van több terv, de szinte bármit választunk, át kell tervezni a panelt is. Egy mentség, egy szintén programozó azt mondta, hogy ő biza röhögve megoldja a mega felprogramozását a két chipre külön és menni fog, így akkor nem kell áttervezni semmit.
Majd meglátjuk.
-
Miért vágod össze a mondataim?
Erre a két sorra akartam reagálni. Az, hogy sok kódot írtál, nem jön le egyértelműen abból, amit eddig írtál.
A shift regiszter integrálása alig nagyobb átalakítás, mint a digitalRead/digitalWrite sorok cseréje, van hozzá library is, de más típusú gpio expander chipet is használhatsz, van olyan, ami még megszakítást is képes kezelni állapotváltozásra, tehát akár még rotary encodert is lehet vele kezelni. Ilyen például az MCP23017, hozzá való library, példakóddal.Ha minden igaz, konkrétan arra is van library, amire te szeretnéd használni, csak keresni kell: [link]
-
biker
nagyúr
válasz
Wolfram
#20894
üzenetére
ilyet összerakni kb fél óra
- easy eda új projekt
- schematicban felveszel 40pines male vagy female headert ami megfelelő raszterosztású, és annyi darabot amennyi oszlop kell
- össze vezetékeled őket
- legenerálod a pcb-t
- méretezed, és elhelyezed a tüskesorokat
- autoroute
- leveszed a tüskesorokat az anyagjegyzékből, akkor üres panel marad
- mehet a gyártás -
biker
nagyúr
válasz
Wolfram
#20885
üzenetére
akkor kezdd el használni a programot. de tényleg. És olvasd el a menüpontokat.
Készítesz egy kapcsolást, abból generálsz egy nyákot (vagy csak rajzolsz egy nyákot, de az hülyeség), és a gyártás fülön ott a gerber file készítés, de ez is hülyeség, mert egy klikk a gyártásnál, és máris nyitja a jlcpcb-t ahol le is gyártják neked, 5db a minimum, és lesz vagy 8$ az 5db
ha van kapcsolásod, oda felveszed a libraryból az alkatrészeket, ezeket az autorouter lehuzalozza a nyákra, majd megrendeled beültetve, csak olyan alkatrészt válassz, ahol ott van, hogy 1: lcsc stock pozitív 2: smt supported a jlcpcb-nél, akkor beültetik, és úgy kapod. az smt szolgáltatás általában ingyenes vagy fillérekbe kerül, akkor feláras ha nem standadr alkatrész, akkor tárcsa csere ára 3$ kézi forrasztás 1.5$ körül szokott lenni.
-
biker
nagyúr
-
azét kell dedikált gomb is a matrix mellé, mert a matrixba rakott gombokkal együtt nem nyomható be másik matrixos gomb
Ahogy te tévedsz.
Minden gombbal kell egy-egy diódát sorba kötni, az megszünteti a ghostingot.De ha - tegyük fel - Pro Micro lapra kötöd a portbővítőt, az 2, azaz kettő gpio-t foglal, marad 16 gpio-d a dedikált gomboknak, amit arra használsz, amire csak szeretnéd.
-
biker
nagyúr
ja, igen, azét kell dedikált gomb is a matrix mellé, mert a matrixba rakott gombokkal együtt nem nyomható be másik matrixos gomb. így sok gombot ki kell tenni dedikáltra. A shift regiszter tudja kezelni a folyamatosan nyomva tartott gomb mellett megnyomott másik gombot? vagy egyszerre két gombot?
-
biker
nagyúr
"Az egyiket beállítod kimenetnek, a másikat bemenetnek, rákötöd a mátrixot, ahogy van és ugyanúgy kezeled le, ahogy a mega gpio-it."
Úgy értettem, hogy át kell írnom a forrást is, hiszen a korábbi pl pin56 vagy a épp pi6-pin8 ha mátrix helyett máshogy kell hivatkozni a gombnyomásra.
Vannak a direkt inputos gombok, amik lábhoz vannak rendelve, meg a matrixok tömbben
A shift register meg 8bit binárisan vagy hogy adja a soros porton a számot vissza, mit nyomtam meg?Sose csináltam ilyet.
Egyébként rotary encoder CK/DT láb nem is mehet rá igaz?
és ha a 3 analóg meg az 5 (de amúgy +1 tartalék is lenne) rotary mellett meg a ledsor épp ráférne a regiszter két lába egy pro microra
ha síma micro lenne, akkor jobban állnánk lábilag, de mindenhol promicro van -
Én mondtam, hogy kelleni fog ISP, ha másra nem, arra, hogy helyre hozd.
"végén felraktam a kicsire egy joy alkalmazást, azzal megvolt a külön joy"
Annak nincs meg a forráskódja, hogy beleírnád az uart kezelést? Nyilván nem fog magától menni, neked kell leprogramozni a kettő közti kommunikációt.
Hogy hogy hogy kell elképzeld?
Az egyiket beállítod kimenetnek, a másikat bemenetnek, rákötöd a mátrixot, ahogy van és ugyanúgy kezeled le, ahogy a mega gpio-it. -
biker
nagyúr
na egy nap és kb egy mega el...ása után feladom.
eljutottam odáig, hogy a hoodloaderrel külön tudtam kezelni a két csipet, a megára feltöltve a simhub programja, a kicsire próbáltam 3 féle usb-serial átalakítót, usb hid emulátort, semmi. a végén felraktam a kicsire egy joy alkalmazást, azzal megvolt a külön joy és külön a simhub, de ugye ez nem jó, mert a 16u2 io pinjei nem elérhetők a tüskesoron.
itt abbahagytam, mire délután bekapcsoltam mindent, úgy döntött, hogy többet nem elérhető a 16u2 csak a mega csipje, ha átállítom dupla resettel akkor többé nem új com porton jelentkezik be, henm ekkor nem válaszol a board, ha dupla reset megint akkor visszaáll a mega csipre.szóval ezt itt nagyjából elengedem.
Hogy is kell ezt a "bemenet többszöröző IC-kkel, például a 74HC595 shift regiszterrel, ebből veszel 2db-ot és máris tudsz egy 64db-os gombmátrixot kezelni." elképzeljem?
-
#20876
Wolfram
aktív tag
its_grandpa
#20872
Wolfram
aktív tag
válasz
its_grandpa
#20872
üzenetére
Na most már összeállt, a lenyomat bevasalással védem azt a részt amit meg akarok tartani, lemaratom és utánna ledörzsölöm a védő réteget.
Már csak a lézerprintert kellene kiváltani valamivel és akkor kipróbálnám.
-
biker
nagyúr
valóban gyári Mega panel
Elvileg a hoodloader már ISP nélkül is feltölthető, USB kábelen, saját magát felprogramozza.Attiny, STM32, stb, egy gond van, ameddig button matrix, meg enkóderek, addig nem gond, de a kormányon LED rpm kijelző is van, összesen 40 led, amiket RGB soron fűzve vezérel a simhub
Arduinora a komplex forrás ott van, mindennel is (lcd-k, ledek, matrixok, pwm ventik stb) de ezt úgy írta meg a simhub, hogy a saját támogatott arduino lapkáin mennek, és a mega is ilyen
ha áttérünk más vezérlőre, akkor ki kell szedni az RGB led vezérlő részt a forrásból, és át kell ültetni a másik forrásba, hozzátenni a joy kiosztást, majd a simhubban mivel nem támogatott lap, fel kell venni egy code részletet, ami a telemtriából a soros porton kiszedi az rpm adatot, ezt elküldeni a lapnak, stb. ez nem felhasználóbarát és eladható termék.ha arduino, akkor elmented a ledprofilt, és a másik oldalon feltöltik, ennyi.
Ha másik eszköz, port replikátor, akármi, akkor kb kuka a régi lap, mert okosan úgy lett kitalálva, hogy 12gomb van mátrixban, van 6 enkóder az 12 láb, és még 11 dedikált gomb, mert van HAT switch is ami forog 4 irány + klikk. és az összeveszne a matrixxal, mert közös földelésű kapcsoló.
+3 analóg, így fogynak a lábak rendesen.
-
Ha tényleg 16u2 van a lapon, és nem ch340, akkor az egy valid megoldás lehet, feltéve, ha fel tudod programozni és van hozzá ISP-d. Az eredeti UNO-kon is az volt a usb-uart chip, és olvastam róla, hogy hekkelték ilyen feladatokra, én magam nem csináltam. Mondanám még a Digispark (attiny85) lapot, mint esetleg alkalmas eszköz, a csillagok megfelelő állása esetén működik is, de nem annyira stabil.
Van olyan lehetőség amúgy, ami egy sima UNO/Nano lapból MIDI eszközt tud csinálni, firmware hack nélkül, ez GPIO-kon keresztül emulálja az USB-t, ezzel csináltam is Nano-ból midi vezérlőt. Most kerestem a projektet a neten, de nem találtam, viszont találtam ezt helyette. Hátha segít.De a legelegánsabb megoldás szerintem mégis egy Pro Micro lenne, bemenet többszöröző IC-kkel, például a 74HC595 shift regiszterrel, ebből veszel 2db-ot és máris tudsz egy 64db-os gombmátrixot kezelni.
-
biker
nagyúr
Sziasztok, úgy néz ki be...ptam. kellene kis help.
Adott egy szimulátor hardver, amihez jóbarát kedves ügyfél megtervezte a lábkiosztást a SimHub nevű programmal. a program engedte ia Arduino Mega lapra megtervezni a közel 45 gombnyi bemenetet, van benne button matrix, önálló gomb, analog bemenet minden.
Neki nem volt panelje kéznél, nem jött rá a turpisságra, átküldte a filetmég nekem sem volt kéznél mega panel, nem töltöttem fel a forrást, megterveztem a panelt, amibe be kell ülteni a mega panelt, hogy menjen, már úton van kínából, frankón
Megjött a mega panel (gyri, nem ali klón), feltenném a forrást, eleve nem fordul le, mert az analóg karoknál hibát dob, de ezt még kijavítanám valahogy. karok nélkül felmegy a 45 gomb
DE!!
Mint feltöltéskor már dobja a simhub a hibát, és utánajárva kiderült valid a gond, csak az arduino micro (pro micro) és leonardo képes USB game controllerként üzemelni. a mega, uno és társai csak seriel deviceTaláltam pár megoldást, ami kecsegtető, leginkább talán a Hoodloader2 megoldása, ami a mega panel 16u2 csipját átflasheli és egy másodlagos panelt kapunk, amire lehetne USB HID controllert telepíteni
Ezzel, vagy hasonló megoldásokkal tud-e valaki segíteni, nehogy papírnehezéket csináljak a mega panelből?
A cél az lenne, hogy bejelentkezzen mint game controller windowsbaNagyon B terv, inkább D terv, hogy egy segédpanelt gyártok ami tüskesorban passzol a mega fészkével, de legalább két micro kellene hogy ellássa az összes be-ki menetet.
-
#20871
Aryes
nagyúr
batyuska100
#20870
válasz
batyuska100
#20870
üzenetére
Majd kiderül.
-
#20869
Aryes
nagyúr
batyuska100
#20867
válasz
batyuska100
#20867
üzenetére
Ezt a Windows Store-os verziót töröld le a csodába, és a saját oldaláról töltsd le a telepítőt.
-
#20868
Wolfram
aktív tag
batyuska100
#20867
Wolfram
aktív tag
válasz
batyuska100
#20867
üzenetére
Belecsaptál a lecsóba.
A PC oldali kód forrása publikus, így belenézhetsz, vagy akár debugolhatod is:
https://projecthub.arduino.cc/zakrzu/arduino-pc-monitor-f73c67 🧐 -
#20867
batyuska100
senior tag
batyuska100
senior tag

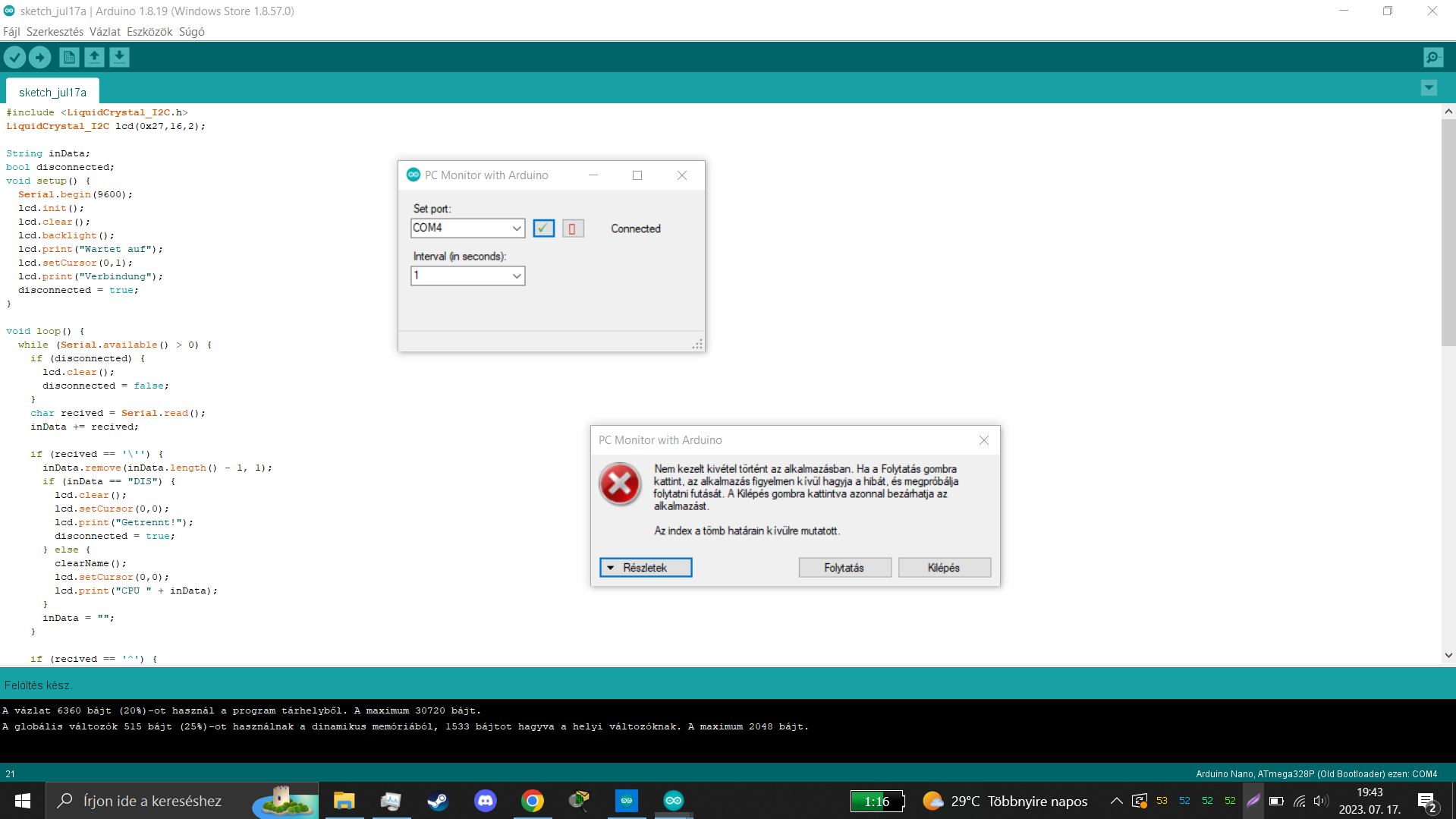

Sziasztok!
Megjöttek a cuccok az első projektemhez, viszont ahogy szokott lenni - nem úgy mennek a dolgok ahogy gondoltam..
Adott egy Arduino Uno és egy 16x2-es kijelző I2C vezérlővel, egy CPU/GPU vagy RAM monitort szeretnék csinálni belőle 5.25-ös helyre számítógépbe. Találtam egy videót, ahol pixelesen, de megmutatja hogy mit hogyan kell (teljesen kezdő vagyok), de neki működik a cucc, nekem nem. Az Arduino kódot sikerült feltölteni a vezérlőre, a kijelzőn meg is jelenik a csodálatos német szöveg hogy a jelre vár, de a program amivel kommunikálnia kellene nem viselkedik rendesen. [Videó]
Ezen a Win10-es laptopon is ez az üzenet, meg a Win11-es asztali gépemen is. Az utóbbin néha az Arduinos kódot sem sikerült feltölteni.
Bárkinek bármi ötlet? Nem ragasztkodok ehhez a kódhoz és programhoz, akinek van hasonló ami bevált jöhet az is. -
-
válasz
Gergosz2
#20859
üzenetére
Nem gyengeség az, hogy egy változó nem képes bármilyen értéket tárolni? Szerintem az.
Ideális esetben egy numerikus változó mínusz végtelen és plusz végtelen közt bármilyen értéket tárolna, tárhelyigény-kompromisszum nélkül. A fenti probléma is a kompromisszum miatt van. -
#20861
sonar
addikt
its_grandpa
#20854
sonar
addikt
válasz
its_grandpa
#20854
üzenetére
Uhh azt a táblázatot mindig átgörgettem.
Valóban, így már minden értelmet nyer. -
-
sonar
addikt
válasz
Ton-ton
#20851
üzenetére
Oké, ez nekem is világos, csak az egyes értékek és a PIN-ek közötti kapcsolat nem világos.
Pl.: én úgy látom, hogy a row pinek az 2-től 9-ig mennének és nem pedig ahogy tömbnél meg vannak adva
példa kód:
row[8] = { 2, 7, 19, 5, 13, 18, 12, 16};
szerintem:
row[8] = { 2, 3, 4, 5, 6, 7, 8, 9}; -
-
-
válasz
vargalex
#20845
üzenetére
Szerintem arra gondol, hogy unsigned int esetében a különbség ugyanannyi lesz, ha kisebb számból kivonod a nagyobbat. Például
uint8_tesetében 255 - 253 ugyanannyi, mint 1 - 255. A gyakorlatban akkor van csak probléma, ha többször is átfordul amillis()értéke két mérés közt, illetve ha egy feltétel ahhoz van kötve, hogy amillis()nagyobb-e, mint egy előre meghatározott érték. Bár utóbbi lehet, hogy a fenti okból kifolyólag nem is probléma. -
sonar
addikt
Sziasztok,
Mostanában Arduino-val szórakozgatok, többnyire mindenféle LED villogtatással szórakozgatok.
Viszont van ez a példa amit nem értek: [link]
Egész pontosan a row és col értékeket nem értem, hogy hogyan jöttek ki// 2-dimensional array of row pin numbers:
const int row[8] = { 2, 7, 19, 5, 13, 18, 12, 16 };
// 2-dimensional array of column pin numbers:
const int col[8] = {6, 11, 10, 3, 17, 4, 8, 9};Számomra ez így teljesen logikátlan. Ha érti vki akkor le tudná írni pár szóban, hogy hogyan is kell értelmezni?
-
-
vargalex
félisten
válasz
JozsBiker
#20841
üzenetére
Szia!
Én valami ilyet csináltam anno:
#include <limits.h>...unsigned long startTime = millis();unsigned long elapsedTime;...unsigned long currTime = millis();if (startTime < currTime) {elapsedTime = currTime - startTime;}else {elapsedTime = ULONG_MAX - startTime + currTime;} -
JozsBiker
aktív tag
Sziasztok !
A millis() -t szeretném használni időzítések kezelésére és belefutottam hogy előfordulhat a túlcsordulása vagyishát nullázódása az időzítés közben. Praktikus lenne az időzítés elején nullázni, de azt olvasom hogy nem ajánlott mert bekavarhat a működésbe. Hogyan érdemes ezt lekezelni ? Köszi.
-
-
vargalex
félisten
Igen, ez meg is van, de mégsem megy. Na, majd még próbálkozom és a kolléga linkjét is megnézem...
Szerk.:
#20834 ViZion: Hirtelen ránéztem, elvileg ESP-01, mert van blue és red led is... Viszont a linken nem látom, hogy az USB to ESP-01-en bármit is kellene kötni... Az rendben van, hogy a sima USB-TTL-nél igen. Korábban flash-eltem már magamnak csupasz ESP12F modult egyébként.
-
válasz
vargalex
#20832
üzenetére
Szia! Ha fizikailag nem sérült az eszköz, akkor az lehet, hogy nincs boot módba állítva! Ehhez a GPIO0, GPIO2 és a GPIO15 pineknek megfelelő állapotban kell lenni: a GPIO0 és GPIO2 lábakat magasra, a GPIO15-t alacsonyra kell húzni.
A rosszabbik eset, ha a Vcc-re 3,3V helyett véletlenül 5V-ot kötött valaki korábban, mert akkor a flash chip esetleg megsülhetett. -
vargalex
félisten
Sziasztok!
Valaki találkozott már olyannal, hogy ESP-01-et nem tud flash-elni? Egy ismerős hozott 2 példányt egy USB to ESP01 adapter társaságában, hogy nem sikerül neki flash-elni. És valóban, nekem sem megy, próbáltam PL2303 USB-TTL konverterrel is. Holnap még megnézem egy CH340-el is.
-
Undoroid
őstag
Köszönöm, így már világos!
Szerencsémre nem kellett ezt a műveletet megcsinálni, mert előtte ismét végignéztem ezt a kapott videót és feltűnt az, hogy az ott látott érzékelő nem egyezik meg azzal, amit párosítani kellett volna a nyomival! Az érkezett cuccott teljesen másképpen kellett a meglévő rendszerbe illeszteni...és az már egy másik topikba tartozna!
Köszönöm mindenki segítségét!
-
#20828
Undoroid
őstag
razorbenke92
#20826
Undoroid
őstag
válasz
razorbenke92
#20826
üzenetére
Szia!
Mi fog történni az UNO-ra feltöltött programmal? El lehet azt majd távolítani, hogy ne csak foglalja azt a nagyon kevés tárterületet az UNO-n? (Nagyon nem értem ezeket a dolgokat, azért kérdezek ilyet!)
-
#20826
razorbenke92
őstag
Undoroid
#20825
válasz
Undoroid
#20825
üzenetére
Szia!
Az Uno-n sértetlen marad a bootloader. Ami történik fele, az az, hogy felkerül rá egy program aminek köszönhetően egy ISP programozóvá változtathatod magát az UNO-t.
Ezzel az ISP programozóval fog írni egy bootloadert a 3D nyomtatóra, aminek köszönhetően a 3D nyomtató mikrokontrollere programozható lesz Arduino környezetben. (Gyárilag csak ráírják a firmware-t, nincs rajta booloader). A Marlin firmware viszont már Arduinoban vagyon írva, így utána feltölthető a nyomtatóra, ha az rendelkezik a megfelelő bootloaderrel.
-
Janos250
őstag
Aki leszólja az Arduinot, mutassátok meg neki ezt a linket:
https://www.reddit.com/r/arduino/comments/12eryru/egg_painter_robot/ -
its_grandpa
tag
válasz
Wolfram
#20811
üzenetére
Oooops, ez a kérdést csak most vettem észre.
Ehhez van egy vastag tűm, egyenesre köszörülve, főleg tranzisztor kiszedéshez.
Belemegy a furatba és rámegy a lábra.
Tüskesorra még nem próbáltam de én nem is forrasztok be tüskesort csak oda teszek egyes tüskét amelyik PIN-t használni szeretném. -
#20811
Wolfram
aktív tag
its_grandpa
#20801
Wolfram
aktív tag
válasz
its_grandpa
#20801
üzenetére
20 év tapasztalattal: hogy szeded ki, ha a tüskesor is benne van?🤔
-
Janos250
őstag

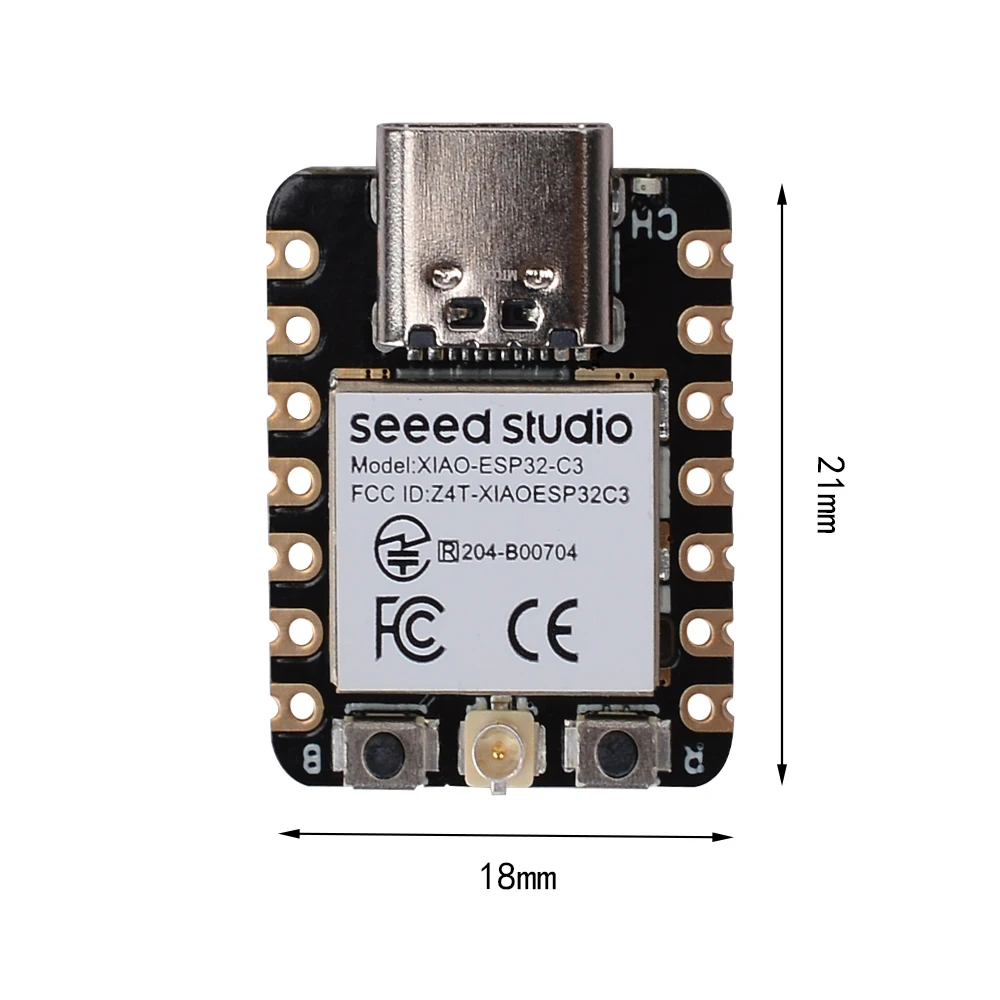

Az Ali 3 vackot 2-3 $/darab akcióban 720 Ft a két csomag együtt. Szerintem nagyon jó, és nagyon megéri.
https://vi.aliexpress.com/item/1005005314968274.html
Ha nem a telefonos appból nézed, akkor sokkal magasabb árat mutat, de az ne zavarjon meg. -
#20807
Wolfram
aktív tag
razorbenke92
#20803
Wolfram
aktív tag
válasz
razorbenke92
#20803
üzenetére
de lehet hogy neked lesz igazad, berakok az aljára két ilyet:
https://www.aliexpress.com/item/1005002176327047.html
rá egy plexit, és a súly változást figyelem. 😤 -
#20805
Wolfram
aktív tag
razorbenke92
#20803
Wolfram
aktív tag
válasz
razorbenke92
#20803
üzenetére
-
#20803
razorbenke92
őstag
Wolfram
#20802
válasz
Wolfram
#20802
üzenetére
Ha picike levélszekrény (tehát újságot nem nyomkodják bele), és teljesen robosztusra akarod, akkor ezekből a precíziós "ékszer" mérlegekből indulnék el, amit a szekrény aljában el tudsz helyezni, egy méretre vágott vakpadlóval a szekrény aljába.
Lehet valami látó szenzorral is persze, csak az érzékennyé válhat a párára, porra, esetleg átverhető, ha bedugnak valamit, majd visszahúzzák. -
Amúgy nem lehet próbapanel nélkül összehuzalozni azt a két (?) kicsi panelt? + a hozzá való kijelzőt.
Elvileg gyárilag magasra van húzva magán a lapon egy ellenállással.
