Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
And
veterán
válasz
kmisi99
#66394
üzenetére
Azért erre nem mernék biztosat mondani. Eleve nem 800 mAh a maradék, hiszen a telefonban - a saját indikációja szerint - maradt még 5%, azaz nagyjából 200 mAh töltés. De az előzőekben tárgyaltak alapján korántsem biztos, hogy a telefon által jelzett töltöttségérték pontos, és az sem, hogy az USB-teszter árammérése ilyen szinten hihető. Szóval csak egy ilyen kütyü 'mérése' és a telefonból származó kiinduló töltés alapján nem temetném még az akkut. Ha elmúlt 4-5 éves, és / vagy rengeteg kisütés-töltés cikluson átesett már az a telefon és akku, akkor hihető is lehet, de szerintem a napi használat során neked több tapasztalatod lehet az akkuról, hogy mire képes még.
-
#66399
SchumiBácsi
őstag
Tamy
#66398
Ez egy ritka esetben műhelyrádió és/vagy járművön elhelyezett rádió szabadtéren. A súly nem para amíg gyúrni tudok
A napelem felhajtható lesz a nap irányába. Volt tervben Li-On cellás kivitel csak nehezebb lett volna összehozni 12V rendszerbe, illetve drágább. Az akku ezenkívül csereszabatos egy másik eszközbe így az is segített ebbe az irányba. Ha nem süt eleget a nap, akkor a rádió megy 230V-ról ilyenkor leválasztom a 12V-os rendszert.
Ha 180napig nem süt a nap akkor szivargyújtó csatlakozásra is be tudok még állni az akkura rátölteni
![;]](//cdn.rios.hu/dl/s/v1.gif)
Erre az időre a napelem+töltésvezérlő kerül leválasztásra.Tudom kicsit bonyolult de már minden megvan hozzá kivéve a napelemes töltésvezérlőt. Alapvetően persze 230V üzemmódba fog menni de ha kiviszem valamiért a szabadba, a civilizációtól távol akkor menne akkuról+napfényről
Van egyéb gyári rádió de megelégeltem az 1-2órás futásidőt. Becsléseim szerint ez fél napot is mehet egy töltéssel, ha kell.
Kérdés most arra irányul, hogy helytálló e az a megállapítás hogy a napelem határozza meg a töltés legnagyobb áramerősségét és nem a töltésvezérlő. A töltésvezérlő tudna 10A-t is de a napelem méreténél fogva 1.5A a max sztem.
-
#66398
Tamy
senior tag
SchumiBácsi
#66397
Tamy
senior tag
válasz
SchumiBácsi
#66397
üzenetére
Amikor először írtad nekem rögtön az jutott eszembe, hogy ezzel mi a terved? Mert mobilnak nem igazán lesz mobil. Az adatlapok szerint a két akku 2x5,5 kg, a napelemek 2x1,2 kg, a dobozt nem tudom miből tervezed, de ha valami faanyag, akkor az sem lesz könnyű. Az a minimum 15 kg nem lesz könnyen mozgatható.
Másrészt ha a napelemek a doboz hátuljára kerülnek, az elég messze lesz az optimális elhelyezéstől.
Napelemből én valami könnyű, hajlékony kivitelt választanék, ha már így akarnám megoldani. Az darabonként 2-300 gramm, akkuból is inkább valami Lítium alapút, azok lényegesen könnyebbek.
-
#66397
SchumiBácsi
őstag
SchumiBácsi
#66317
válasz
SchumiBácsi
#66317
üzenetére
Erről vélemény?
-
#66395
terapeuta007
aktív tag
kmisi99
#66394
terapeuta007
aktív tag
válasz
kmisi99
#66394
üzenetére
Egy akku elettartamat ugy szokatk megadni hogy hány darab teljes ciklus után éri el az eredeti kapacitasanak 80%-át.
Ez sima lithiumnal 500. li-po nál 600is lehet.
Én még hasznalnam addig amig elegendo nekem az akkuideje.
De innen mar "gyorsan" romlik tovabb a kapacitasa.
Még hónapokat is birhat. -
kmisi99
addikt
-
Attix70
aktív tag
Jogos amit írtál, NEM szabad különböző típusú akkukat összerakni! Még az azonos típusú de különböző gyártmányokat se szerencsés (esetleg ha párhuzamos blokkokba ugyanaz az arány a cellák között) összerakni. Sokszor lehet találkozni bontott laptop akkukból készült pakkokkal aminek kb. huszad akkora lesz az élettartama (jó esetben) mint az új cellákból felépítettnek nem beszélve a kapacitásáról + a terhelhetőségről.
-
PHM
addikt
válasz
BonFire
#66391
üzenetére
"Forrasztás meg erősítő bontás nem jöhet szóba, egyrészt szerszám, másrészt szakértelem hiánya miatt."
Márpedig attól tartok, forrasztás nélkül nem úszod meg.
Kell egy adaptert csinálni, aminek az egyik végén a kombó kimenetének
megfelelő (gondolom egy 6,3-as mono jack) dugó van, míg a másikon egy,
a fejhallgatóhoz illeszkedő, pl sztereó 3,5-ös aljzat.
Kellhet még 2db soros ellenállás, vagy egy sztereó potméter a kellő
hangerő beállítására. Mindezt egy elektronikához valamelyest értő ember
kb egy óra alatt összedobja neked. -
BonFire
veterán
Sziasztok!
Ebbe a topikba írok, mert a kérdésem elektronikai jellegű.
Van egy basszusgitár kombóm egy Powerstate PB-20. Technikai infó, se kapcsolási rajz nem található a neten, lévén ez egy magyar termék volt sok-sok évvel ezelőtt, szóval...
A lényeg, hogy fejhallgatóval szeretném használni, de ugye a kimenete egy szimpla monó jelet ad, azaz bármilyen toltozással, kábelezéssel próbálkozom, csak a bal oldal szól. Tudom, hogy vannak mindenféle átalakítók, nekem olyan ajánlás kellene, ami az egyetlen balodali monó jelet egyformán szétküldi mindkét csatornába, hogy ne süketüljek meg a fél fülemre.
Forrasztás meg erősítő bontás nem jöhet szóba, egyrészt szerszám, másrészt szakértelem hiánya miatt.
-
#66390
PHM
addikt
terapeuta007
#66389
PHM
addikt
válasz
terapeuta007
#66389
üzenetére
Jobb lenne elfelejteni a Ni-Cd akkukat. Ha mindenáron növelni
akarod az akkuidőt, szerezz pár bontott 18650-es cellát.
"A töltés lifeponal nem szamit."
De.
Nagyon is számít. Ha túltöltöd, felfúvódhat, és ez még a jobbik eset.
Muszáj ilyen ötleteket erőltetni? Előbb-utóbb baj lesz belőle... -
#66389
terapeuta007
aktív tag
tordaitibi
#66387
terapeuta007
aktív tag
válasz
tordaitibi
#66387
üzenetére
Lifepo 13,3v on nyugszik. Az felett nemigazan tud áramot leadni, toltes utan magatol is leesik 13,3v ra a fesz.
A töltés lifeponal nem szamit. De a nicd-ot ugy kéne hogy cellankent 1,35v ot kapnak mondjuk. Ezzel elvileg még nem lehet tultolteni őket.De a lifepo már feltoltodik mellette.Az áramfelvételt tudom figyelni.
Utána pedig 16v 100mA táppal éjszakára. -
#66388
terapeuta007
aktív tag
PHM
#66383
terapeuta007
aktív tag
Hordozhato cuccba akkuido novelesnek.
Lifepo pakk 3,7Ah.A nicd pakk pedig oszekukazott 1Ah cellakbol van.A lifeponak nyugalmi feszultsege 13,3v.
Nicd pakk feltoltve 15v.
De elvileg lifepo nem vesz fel aramot ha felvan toltodve.
És egy cella 4,2vot is kaphat. 4,2v felett karosodik a cella.
4s nél ez 16,8v.
Forrás:[link]
Lemeritesnel lifepo 12,8v on adja le energiaja 80%-át.
Ha terhelesnel 12v alatt van akkor már nagyon gyorsan lemegy 8v alá a fesz és levág a védelem.ezutan terheles nelkul azert viszamegy 10v fölé a fesz.
Nicd pakkot pedig 9.9v ig szabad meriteni.
Szoval ez igy elmeletileg jo. -
#66387
tordaitibi
veterán
terapeuta007
#66382
válasz
terapeuta007
#66382
üzenetére
Dacara a nagyobb nevleges kapocsfeszultsegnek, a nicd nagyobb onkisulese miatt folyamatosan raterhel a lithium pakkra. Valamint szerintem azt a toltot meg nem talaltak fel ami a ket, teljesen eltero aram es feszultseggorbevel biro akkupackot kepes.lenne normalisan feltolteni.
-
-
jozsi252
veterán
Sziasztok
Múltkor kértem segítséget 12V-os akku + led szalag párosával hogy azt szeretnénk használni horgászhely megvilágítására. A helyzet az hogy nagyon szépen összeállt a rendszer, összeforrasztottam mindent amit kellett, jól is működött, viszont éles használatban alig akart működni, az esetek nagy részében vibrált, kisebb részében egyáltalán nem is világított.
Megpróbáltam minden lehetőséget kizárni, utoljára a kis krokodilcsipesz maradt. És hát az volt a ludas az egészért. Egyszerűen ott nem volt jó az érintkezés. Levágtam a kábel végéről a 2 krokodilcsipeszt, majd a csupasz kábelre raktam érvéghüvelyt mivel az volt otthon, az akku 2 pólusán volt 2 pici lyuk, oda bedugtam átmenetileg az érvéget, és azóta hibátlan.A kérdésem az lenne hogy ezek a kis krokodilcsipeszek lehetnek a ludasak, vagy esetleg a forrasztás? Pedig fogóval csesztettem a forrasztást a krokodilcsipeszen, de hozzá van tapadva az ón a csipeszhez, az nem hinném hogy baj lenne. De majd jöv héten veszek sarut hozzá aztán úgy megcsinálom.
-
#66383
PHM
addikt
terapeuta007
#66382
PHM
addikt
válasz
terapeuta007
#66382
üzenetére
Amelyiknek magasabb a kapocsfeszültsége, rátölt a másikra.
Érdekelne, hogy mit akarsz ebből kihozni. -
#66382
terapeuta007
aktív tag
terapeuta007
aktív tag
11db nicd cella sorban(13,2v) ÉS 12,8v (4S) lifepo pakk parhuzamba vannak kotve.
Mi torténik?
Egeszseges dolog? -
#66381
draco31
veterán
Winner_hun
#66373
draco31
veterán
válasz
Winner_hun
#66373
üzenetére
User error volt
Letört az elektronika burkolata, aztán amikor visszaragasztottam, nem vettem észre, hogy az állító csavar nem tud így mozogni rendesen, ezért nem kapcsolt ki. -
And
veterán
válasz
kmisi99
#66376
üzenetére
A telefonban nincs már konverzió, mivel az akku töltési végfeszültsége 4,2V. Szóval ha lehet hinni az USB-teszter árammérésének, akkor az azt jelenti, hogy kevesebb töltés ment bele az akkuba, mint annak a névleges kapacitása. Ezt több dolog is okozhatja, például az idősebb akku lecsökkent kapacitása, vagy épp a telefon által nem megfelelően becsült töltöttség (mikor elkezdted a töltést).
#66379 mezis: Egy Li-ion vagy -polimer akku azért nem egészen ugyanaz a műfaj, mint egy Ni-xx. Előbbi töltési (coulometrikus) hatásfoka közel 100%, tehát nagyjából ugyanazt a töltésmennyiséget (nem energiát!!) fogja visszaadni kisütéskor, mint amit töltéskor bevittünk.
#66377 Winner_hun: Valódi árammérés nélkül ez sem lehet jobb, mint egy becslés, bár azt nyilván igyekeznek úgy-ahogy pontosítani. Nem tudom, mennyi telefon képes az akku áramának valós mérésére, csak azt, hogy a dolog létezik, de messze nem általános. -
#66377
Winner_hun
félisten
kmisi99
#66376
Winner_hun
félisten
-
kmisi99
addikt
Sziasztok ha egy usb-s teszter alapján a telefonom 3600mAh órás akkuja 5% ról 100% ra ~2800mAh-t vett fel a töltő fejből akkor ezzel mennyire pontosan tudom az akku kapacitását meghatározni? Tudom még van némi konverzió miután az 5V ból átalakítja a telefon. De ez alapján már következtethető az hogy eléggé szar az akku nem?
-
#66364
moha21
veterán
Winner_hun
#66363
moha21
veterán
válasz
Winner_hun
#66363
üzenetére
A "segédlet" alapján és a motor adattáblájából, hozzáértőnek egyből kiderült, hogy ez user error.
Ha olyan helyre viszed ahol értenek is hozzá ott ez gyorsan ki is derül. Nincs kondi meg ilyen hülyeségek azt felejtsd el nem releváns.
A mezei 3 fázisú 400V-os( 380 régen ) hálózatra csak csillagba, tehát a második rajz alapján lett volan szabad használni. Ezt egy valamire való elektromos szakember tudja, mert az adattáblából egyértelműen kiderül.
Mezei ember meg vagy járjon utána megfelelően vagy ( és ez a jobb ) keressen szakembert.
Mondjuk a szigetelt körsaru szakemberre vallhatna. -
Ilyesmi mini steppert nem láttatok unipoláris kivitelben? Sehol sem találok
-
#66361
Lalikiraly
addikt
Sziasztok!
Nemrég írtam , hogy fogok kapni csájnából egy kis fejhallgató erősítőt.
Milyen tápegységet érdemes hozzá venni?
Ezt találtam:
https://www.aliexpress.com/item/1-x-AC-100V-240V-to-DC-12V-1A-2A-3A-5A-6A-8A-lighting-transformers/32672191071.html?spm=2114.search0604.3.38.b24c1890i2AUH8&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_204_5727215_318_10059_10884_5727315_10887_10696_100031_10084_10083_10103_10618_452_10304_10307_10820_532_10821_10302,searchweb201603_60,ppcSwitch_0&algo_expid=df792077-fa95-45f0-a867-749a31eefc61-8&algo_pvid=df792077-fa95-45f0-a867-749a31eefc61&priceBeautifyAB=0Jó lenne hozzá, vagy erősebbet nézzek?
Előre is köszi srácok!
-
#66360
moha21
veterán
Winner_hun
#66359
moha21
veterán
válasz
Winner_hun
#66359
üzenetére
Kérdés, hogy mi számít mezei usernek? / van -e villamos végzettség / illetve a segédlet hogy nézett ki?
-
#66359
Winner_hun
félisten
Winner_hun
félisten
Jött válasz bőven
Mezei júzernek ha ott van a bekötési rajz és az alapján van megcsinálva helyesen, de úgy elfüstöl akkor reklamálhatok, hogy rossz volt a segédlet vagy nincs értelme? -
moha21
veterán
Ha jól látom a mostaninál az 1-es ponton megkapja a fázist és mikor kell kiadja a 2-es pontra.
Az újnál feszültségmentes relékontakt van. Tehát egy közös egy nyitó, meg egy záró érintkező.
Szerintem az újnál a közös pontra adni kell fázist ( egy wago ) és a záró érintkezőn mehet is ki a kapcsolt fázis.Azért várd meg mások véleményét is.
-
Orc
senior tag
Sziasztok!
Remélem még elfér itt...
Vettem egy szobatermosztátot. Computherm Q7RF

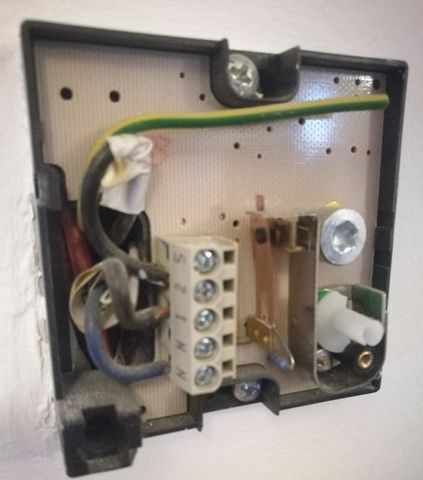

A jelenlegi termosztát:
A kapcsolása:
Kérdés, hogy hogyan kell bekötnöm a Q7RF fali egységét?
A mostaninál 3 vezeték van (+1 föld bekötetlenül?!), a Q7-nél meg 4-et kell bekötni.
Egy fázis hiányzik?Előre is nagyon köszönöm!
-
GZoli7
senior tag
válasz
Hujikolp
#66341
üzenetére
"A 660/400V-os motort lehet simán hálózatra kötni. Tehát, csak azt a motort lehet csillag-delta kapcsolással 3x 230V-ról üzemltetni, ahol ez az érték szerepel?"
Az utolsó kérdésre a válasz röviden: igen.
Rosszul fogalmazol, vagy én értelek félre. 3x230V, ha így adod meg, akkor ez a vonalit jelentené, nem a fázist.

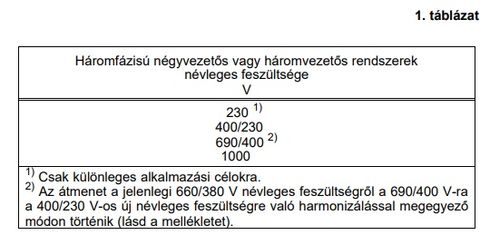

A normál kisfeszültségű lakossági/ipari hálózatot (400/230) úgy szoktuk megadni, hogy 3x400V, 1x230V.
Szerintem csak ezt értjük félre. -
moha21
veterán
válasz
darvinya
#66347
üzenetére
Meg hát egy betonkeverőnél kit is érdekel az indítónyomaték meg a teljesítmény? :-
"Még ekkor is összekeveri, csak kicsit lassabban"
(#66348) Hujikolp: Igen, nagyjából oknak néz ki a rajz. Viszont mint írtam 1 fázisú frekvenciaváltónál használják ezt típust.
Mellesleg annyira gyakori, hogy sokszor egybeépítik a frekvenciaváltót a motorral. ( keringetőszivattyúk ).
A földhöz képest valószínűleg így is 132 V-ot mérnél 0 vezető nélkül is.
-
Hujikolp
őstag
válasz
moha21
#66342
üzenetére
Oké, frekvenciaváltóval.
És azt tudja-e valaki, hogy amir lead frekvenciaváltó feszültségeket, ott mit lehet mérni?Megbeszélve! Vonali 230-akat . A fázisfeszültség mégiscsak 132V LENNE matematikailag, de gyarolatban nem lehet frekvenciaváltónál fázisfeszültséget mérni, csak vonalit. Akkor csakis így korrekt DELTA kapcsolásra? :
És csakis így korrekt csillag kapcsolásra? :
-
darvinya
titán
válasz
ekkold
#66346
üzenetére
Azért hoztam fel példának betonkeverőt.
Mert adott helyen lévő építkezésen nincs 3~ bevezetve, akkor külön senki nem fog emiatt venni motort.
Még ekkor is összekeveri, csak kicsit lassabban.De akár ismerős asztalos műhelyét is felhozhatnám, ahol mozgó gyalúgépe 3~, de helyszínen nincs 3~, akkor vegyen egy motort, ami biztosan kifogják fizetni.
-
ekkold
Topikgazda
válasz
darvinya
#66344
üzenetére
A háromfázisú motort, egy fázisra bekötni valóban deltában szokták, kondenzátorral kiegészítve, de így jóval kisebb teljesítményre képes a háromfázisú üzemhez képest. Gyakorlatilag a motorból kivehető teljesítmény ilyenkor a névleges teljesítmény harmadánál alig nagyobb. Ezért mondják, hogy működik ugyan, de inkább egyfajta szükségmegoldásnak tekinthető.
-
ekkold
Topikgazda
válasz
Hujikolp
#66341
üzenetére
Vannak olyan frekvenciaváltók, amelyek 1 fázisból csinálnak 3 fázist, de nem tudják a feszültséget a bemenőnél nagyobbra növelni. Tehát nem tud 400V vonali feszültséget előállítani a 230V bemenőből, hanem csak 230V-os vonali feszültséget. Egy ilyen frerekvenciaváltóval pl. csak deltába kötve lehet egy ilyen motor teljesítményét kihasználni. A modernebb frekvenciaváltókban olyan aktív PFC áramkör van, ami (szükség esetén) egyúttal a feszültség növelését is meg tudja oldani.
-
moha21
veterán
-
moha21
veterán
válasz
Hujikolp
#66341
üzenetére
"Addott akkor a kérdés, hogyan lehet előállítani a deltához szükséges 3 fázisú 230V-ot. (trafó nélkül sehogy, szóval kb deltában nem is üzemeltethető)"
Most írom le harmadjára, hogy frekvenciaváltóval.
Egy fázisú frekvenciaváltóval is simán.Idézet az Omron honlapjáról : "A frekvenciaváltóknál az egyfázisú kivitel azt jelenti, hogy a betáplálása 230V-ról történik, de a kimenete ugyanúgy 3 fázisú, de értelemszerűen a kimeneti feszültsége is max 3x230V. Azokat a motorokat amelyek tekercseinek feszültsége 230V-osak, deltába kötve használhatók (400V-os működtetés esetén csillagba voltak kötve, ezen esetben 2 tekercs sorba kötve kerül 2 fázis közé. A motor adattábláján 230/400V-ot kell látnunk)."
-
Hujikolp
őstag
válasz
GZoli7
#66336
üzenetére
Tisztában vagyok a fázisfeszültség és a vonali feszültség fogalmával. Pont ezért kérdem, hogy az otthon lévő 3x 230V-ból hogyan lesz Vonali 230?
Addott akkor a kérdés, hogyan lehet előállítani a deltához szükséges 3 fázisú 230V-ot. (trafó nélkül sehogy, szóval kb deltában nem is üzemeltethető)Tisztában vagyok vele, hogy nincs nulla és be se lehet kötni. Azért rajzoltam oda a kapcsolásra, hogy lehessen látni, hogy melyik feszültség mihez képest mekkora. (ha valamelyik rossz lenne, valaki kérem javítsa ki a tudásom, szívesen venném).
"Csillagban mehet rá a 400V" Mihez képest? Nem kekeckedés miatt, de én úgy tudom, hogy a 230V-os hálózaton az egyik fázis a másik fázishoz képest van 400V-on. Namármost csillag kapcsolásban 2 fázis között mindig 2 tekercs van, s így tekercsenként csak 230V kap, nem 400-at. Egyedül delta kapcsolásban kap 1 tekercs 2 fázist, s emiatt van ott 400V.
Ha 400 Volt a Fázisfeszültség, akkor 690 a Vonali feszültség.
""A motor egy tekercse 230V-ra van méretezve. 2 fázis között pedig 400V van. egyetértek
A 660/400V-os motort lehet simán hálózatra kötni. Tehát, csak azt a motort lehet csillag-delta kapcsolással 3x 230V-ról üzemltetni, ahol ez az érték szerepel? -
moha21
veterán
válasz
Hujikolp
#66333
üzenetére
Ugye csillagkapcsolásnál egy impedanciára kapcsolod a vonali feszültséget közvetlenül, míg csillagkapcsolásnál 2 impedancián keresztül záródik a köröd. Ergó utóbbi esetben a nagyobb impedancia miatt kisebb lesz az áramod azonos feszültség mellett. Ezért van az, hogy a 400V-os vonali feszültséget csillagba elviseli, de deltában nem.
Elnézést a konyhanyelvért!
A második rajzod a normál 0,4kV-os hálózatra értendően helyes csak. Ott valóban a csillagpont és a V1 között 230V van. ( normál müködés esetén ). ebben az esetben 400V az U1-V1 vagy W1-U1 illetve V1-W1 van.
Ittviszont a 230V az U1-V1 vagy W1-U1 illetve V1-W1 között mérhető. amit te berajzoltál ott 132V van.
-
#66339
Upo
addikt
Csabesz666
#66025
Upo
addikt
válasz
Csabesz666
#66025
üzenetére
A linkelt sonoff wifi relé olyan, hogy nem szabadon használható relé kontaktok vannak kivezetve, hanem a bejövő 220-at kapcsolja rá a kimenetre. Ha csak egy nyomógomb helyett akarod használni, akkor barkácsolni kell. Fólia átvágások (megfelelő légréssel) úgy, hogy a tápegység részbe még bejusson a 220, de a relé kontaktusok felé ne, és ne is legyen a közelében hogy áthúzni se tudjon.
Nekem ez a fajta sonoff nincs, másféle esp8266-okat használok. A linken vannak képek a belsejéről, a panel alja még ok, de a tetején nem tudom így képről eldönteni hogy hol van festék és hol van vezetősáv. A J3 a bemenet, a J4 a kimenet. A megfelelő átvágásokkal és átkötéssel megoldható a dolog, a megfelelő érintésvédelemre ügyelve. [link]Ha ez megoldott, akkor a legegyszerűbb egy espurna-t rátenni, az tudja a pulse üzemmódot, és előre lefordított bináris van a sonoff-hoz espurna-blablabla-itead-sonoff-basic.bin néven ami különösebb beállítások nélkül is működik. [link]
-
moha21
veterán
válasz
Hujikolp
#66333
üzenetére
Én frekvenciaváltót írtam, más írta a transzformátort, de egyébként igen a transzformátor is megoldás csak nem feltétlen gazdaságos.
De egyébként jól érted a vonali feszültséged lesz 230V, tehát fázis-fázis közti feszültség. Ergó a fázisfeszültséged ( fazis-nulla között ) 132 V körüli ( effektiv! ) érték lesz.
-
GZoli7
senior tag
válasz
Hujikolp
#66333
üzenetére
Van pár félreértés.
A vonali feszültség az, amit a fázisok között mérsz. Fázis feszültség pedig amit a fázis-nulla között.
Ilyen esetben a vonali feszültségnek kell 230V-nak lennie. tehát a fázisok között kéne ennyinek lennie. Itt nincs nulla, nem kell foglalkozni vele. Be sem tudod a motorba kötni.
Csillagban mehet rá a 400V, azt látod az adatlapon is. Az ilyen motor közvetlenül hálózatra kapcsolva csak így működik. Ellenkező esetben trafó, vagy frekiváltó.
A kapocstáblán látható, hogy csillag/háromszög 400/230V, így kell érteni.A motor egy tekercse 230V-ra van méretezve. 2 fázis között pedig 400V van.
A 660/400V-os motort lehet simán hálózatra kötni.(#66334) darvinya Az életszerű az, hogy elvégzel valami villamosipari iskolát, aztán az ilyen motort csak csillagban használod. Ellenkező esetben veszel 660/400V-os motort, egyéb méretezésről nem is beszélve.
-
Keraa
aktív tag
-
Hujikolp
őstag
válasz
moha21
#66329
üzenetére
Tehát ha jól értem, akkor deltában csak úgy üzemeltethető a motor, ha elötte van egy transzformátor, ami a 3x 230V-os fázisfeszültséget letranszformálja 3x 132V-ra (gyök(3)). Ez a 3x 132V pedig delta bekötéssel a trafó után:
Így a 3x 132V-os fázisfeszültség, 3x 230V-os vonali feszültségű lett, s ezt kapja meg a tekercs? Így értendő?
Csillagban bekötve pedig szimplán a 3x 230V-ot ráadva az alábbi kapcsokra:
Eszerint, effektíve nem is kap 400V-ot a motor soha? Avagy a 3x230V-ot szokás akkor 400V-nak hívni?
-
moha21
veterán
válasz
darvinya
#66327
üzenetére
Az adattáblán az áll, hogy Mot 3~ ebből kiderül ( nameg a kapocsdekniből ), hogy ez egy háromfázisú motor.
Az, hogy te tévesen a 220V-ról az 1 fázisra asszociálsz egy másik kérdés, de a fenti hsz-emben kaptál rá választ.Könyörgöm: Egy gyártó nem is adhat meg olyan üzemre adatot amire nem tervezik a motort.
Mennyire életképes felfogás az, hogy 3 fázisú motort 1 fázisról akarunk üzemeltetni??
Leírtam 3x230 V deltába vagy 3x400V csillagba. Ennyi a történet.
-
GZoli7
senior tag
válasz
darvinya
#66324
üzenetére
Most elvesztettem a fonalat...
Ki írja, hogy delta 1~? A kérdező?
Nem Y3~, hanem csak ott lehet rákapcsolni 400V vonali feszültséget.
Mehet az delta 3~ ban is, csak ott 230V vonali feszültség kell. Pl.: trafó.
Azért van 6 kivezetése a motornak, hogy lehessen választani.Akinek van villamos végzettsége, az pontosan tudja, hogy milyen kondi kell hozzá és hogyan kell bekötni.
Nem szokták ráírni.Egy 3 fázisú aszinkron motorban 2 fázissal, vagy fázis-nullával sosem fog kialakulni a forgó mágneses mező, ami kell, ahhoz, hogy forogni kezdjen. Emiatt kell egy állandó üzemű kondi, ami eltolja annyira a 3. fázis helyére kapcsolt feszültséget, hogy azért lehessen használni, erős kompromisszummal.
(#66325) moha21 Ja igen, ezt kifelejtettem. Köszi.
-
moha21
veterán
válasz
darvinya
#66324
üzenetére
Ne akarjunk már 1 fázisról üzemeltetni 3 fázisú motort, ha nem muszáj. Ezeket nem erre gyártják, pont.
A motort az adattáblája szerint 400V-os 3 fázisú rendszer használata mellett deltába kell kötni. pont.
3 x 230V delta valószínűleg frekvenciaváltó használata mellé lett tervezve.És ez nem gyártó hiba. Rosszul lett bekötve. A gyártó meg barkácsmegoldásokat nem tüntet fel. 3 fázisú motor 1 fázisról való üzemeltetése nagyon kompromisszumos megoldás.
(#66323) GZoli7 : 1 fázisú betáplálású frekvenciaváltó is létezik mely 3 fázist elő tud állítani. / persze nem olcsó /
Szerény véleményem, hogy 3 fázisú motort 3 fázisról. 1 fázisú motort meg 1 fázisról üzemeltessünk. :-)
-
darvinya
titán
válasz
GZoli7
#66323
üzenetére
Csak ismételni tudom magam.
Újranézve az adattáblát, amin csak 3~ motorként jelöli, de akkor miért írja Δ1~ , miközben maga motor nem arra tervezték.
Ráadásul, ha csak Y3~ a motor, miért nem csak olyan bekötés táblája.Azaz érzésem, ez egy összekotort motor, ami készleten volt, azt belerakták.
Ha már kényszer megoldásként használható Δ1~, akkor illik feltüntetni mekkora kondi kell segédfázishoz, ráadásul még bekötési tábla sem ilyen.
Simán Δ1~ üzem, inkább belökéssel fog működni, mint magátol indulni terhelés alatt. -
GZoli7
senior tag
válasz
darvinya
#66322
üzenetére
Nem igen értem, hogy te mit látsz.
Az egy sima 3 fázisú, rövidrezárt forgórészű aszinkron motor.
Ahhoz nem kell segédfázis és kondi. 3 fázis kell neki. Ez nem normál adat.
Csak akkor kell, ha valamiért a korlátaival együtt is így akarod használni, mert csak 1 fázis áll rendelkezésre. -
darvinya
titán
válasz
GZoli7
#66321
üzenetére
Igen.
Viszont fura, hogy bekötési rajztáblán és adattáblán nem írja segédfázishoz kondenzátort, miközben ez normál adat lenne.Újranézve az adattáblát, amin csak 3~ motorként jelöli, de akkor miért írja Δ1~ , miközben maga motor nem arra tervezték.
Ráadásul, ha csak Y3~ a motor, miért nem csak olyan bekötés táblája.Azaz érzésem, ez egy összekotort motor, ami készleten volt, azt belerakták.
-
#66320
darvinya
titán
Winner_hun
#66308
darvinya
titán
válasz
Winner_hun
#66308
üzenetére
Ugyanúgy, csak fázis-nulla és 1 kapocs kimarad.
Itt ugyan valós munkát csak 1 tekercs végzi ekkor.(#66319) Hujikolp
Pont azért éget le, mert Δ-ban 3 fázist kötött be, miközben tekercsek csak 230-asok, de most kapot 400-at.
-
Hujikolp
őstag
válasz
GZoli7
#66318
üzenetére
Lehet, nálam lesz valami elméleti hiány, de ha csillagba van kötve a motor (3x230V fázisonként), akkor sose kap 400V-ot,mert a csillagpontban virtuális nullapont lesz. Ennek eredménye, hogy a tekercseken mindig csak 230V lesz.
Ha a fazorábrába gondolok bele, akkor is csak 230-at kap csillagban, s delta bekötésben lesz 400V az egyes tekercseken.
Mivel a motor deltában lett bekötve a kapcsolás szerint (amit mellékeltek) és leégett, akkor deltában hogyan kell helyesen bekötni? A kapcsolás jó, csak a plusz segédkondit és a fázist hagyták le a kapcsolásról? -
#66318
GZoli7
senior tag
Winner_hun
#66316
GZoli7
senior tag
válasz
Winner_hun
#66316
üzenetére
Igen, ha az első képen látható módon volt bekötve, akkor azért égett le.
Azt a motort csak csillag kapcsolásban szabad 3*400V-ra kötni. -
#66317
SchumiBácsi
őstag
Üdv all!
Tervezek egy le nem merülő "rádiót", ami napenergiával megy.
Az alkatrészek zöme már megvan de még a töltésvezérlő hiányzik.
A napelemek a doboz hátoldalán lesznek, 2×10W teljesítménnyel, párhuzamos kötésben. Erről indulna két szál a töltésvezérlőbe, ahonnan gondolom a vezérelt feszültség megy az akkumulátorba. A tervezett töltésvezérlő 10A azaz 120watt elméleti teljesítmény. Ezúttal viszont a napelem lesz a meghatározó mert a 20W csupán 1.4A (Ha jól tudom 14.4volt körül van a töltés és 13.5volt körül lebegtet majd). Az akkumulátor ilyen lesz 2db párhuzamos kötésben ami már majdnem autó akku szint.
Ha jól számolom semmi esetre sem tud a rendszer károsan tölteni, mert a napelem teljesítménye ezt nem teszi lehetővé és különben a töltésvezérlő sem. A fogyasztó ezek után már a töltésvezérlőre fog kapcsolódni, így a túlmerítés problémája is megoldott.
Jó megoldás ez így?
-
mezis
félisten
Adapternek egy telefon töltő is megtenné. Az adapterek döntő többsége egyenáramot adnak ki (DC) és a polaritást is szokták jelölni.
Úgy gondolom, ha egy 5V egyenfeszültséget közvetlenül az elemtartó két kimenő vezetékéhez forrasztod (általában a piros a + ), akkor rendben működni fog.
Ha meg váltóáramot ad ki az adapter (AC), akkor négy diódával (vagy egyetlen tokban a Graetz) és egy 100 - 500 mikroF-os elkó elég lesz az elemek kiváltására. A feszültségre figyelni kell, mert ha pl 5V DC-t egyenirányítva, elkóval simítva akár 7V DC is lehet a végeredmény kicsi áramfelvételnél.
-
#66312
fero02
nagyúr
Winner_hun
#66308
fero02
nagyúr
válasz
Winner_hun
#66308
üzenetére
A kapocslécen leveszed az anyákat és a réz lemezkéket a rajzon látható módon átforgatod.
-
Lompos48
nagyúr
Nem tudom milyen érzékelőt használnál. Általában a tulajdonképpeni érzékelő után még kell egy fokozat, ami a "munkát" (kapcsolást) végzi.
Ami még feltételezhető: az elektronika még igényel egy, az elemektől érkező kisebb feszültségű leágazást. Én óra/hőmérő/nedvességmérő kombóban találkoztam ilyennel.
-
#66304
darvinya
titán
Winner_hun
#66303
darvinya
titán
válasz
Winner_hun
#66303
üzenetére
Adattábla szerint Δ-ban 1 fázisról(220V), Y-ban 3 fázisról(380V) kell üzemeltetni.
-
Lompos48
nagyúr
Töltőtől, illetve az általa adott feszültség hullámosságától függ. Azaz a mozgásérzékelő hullámossággal szemben tanúsított "kényességétől".
Én az ellenállás elé tenném (ha tenném...) a kondenzátorokat.Sajnos a mozgásérzékelő nem megy csak egyenáramon ..(gondolom mert a ledek így folyamatosan világítanak)
Ez úgy természetes. De hol lehetne váltóáram?
-
#66301
tordaitibi
veterán
Upo
#66300
Nem gugliztam ssr ugyben, amikor 5-6 eve krealtam a csaladi hazunkba egy 3 csatornas futesi zonevezerlot+szivattyuk, akkor meg nagyon draga lett volna az 5 darab ssr. A MOC optotriakok +6 amperes triakok a 4 csatornahoz kijott kb. ketezerbol. Azota latom joval olcsobb lett az ssr.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Erre az időre a napelem+töltésvezérlő kerül leválasztásra.
Új hozzászólás Aktív témák
Hirdetés
- EA Sports WRC '23
- Autós topik
- One otthoni szolgáltatások (TV, internet, telefon)
- eMAG vélemények - tapasztalatok
- Hővezető paszták
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Linux kezdőknek
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Milyen légkondit a lakásba?
- Premier előzetesen az FBC: Firebreak
- További aktív témák...
- REFURBISHED és ÚJ - HP Thunderbolt Dock G2 230W docking station (3TR87AA)
- Corsair K100 Air wireless (CH-913A01U-DE) DE SN - A1E4G325503IVC
- Hp USB-C/Thunderbolt 3 dokkolók: USB-C Universal, G2, G4, G5, Hp Elite/Zbook- Thunderbolt 4 G4
- BESZÁMÍTÁS! Gigabyte Z370M i5 9400F 16GB DDR4 512GB SSD RX 5700XT 8GB ZALMAN S2 TG Corsair S650W
- Napi 1000 -ft tól elvihető RÉSZLETFIZETÉS BANKMENTES MSI Cyborg 15 A13VE
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
