Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#64900
Lompos48
nagyúr
terapeuta007
#64896
Lompos48
nagyúr
válasz
terapeuta007
#64896
üzenetére
Itt láthatsz különböző kivitelezéső formákat: [link]
-
-
#64898
tordaitibi
veterán
Samus
#64890

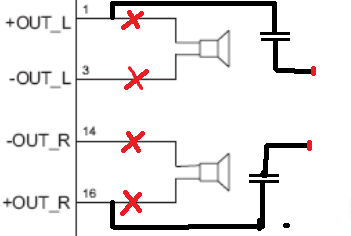

101% hogy valami ilyen kimenete van, a rajzon a teendők, kinevezed az egyiket kimenetnek, arra ügyelj hogy mindkét oldalon ugyanaz legyen, vagy a +out_l és r vagy a -out_l és r, különben ellenfázisba dolgozik a két csatorna. Egy csatolókondival leválasztod a kimentről a tápközepet és ennyi. A csatolókondenzátor értéke a fogadó készülék bementi impedanciiájától függ, ha vonalbement akkor elég 470nF-1mikrofarad, ha kisimpedanciás, fülhallgató, hangszóró akkor 470mikro-1000mikrofarad.
Terapeuta fórumtárs aggódásának adott hangot, zajos, torz stb. lesz, hát ez amúgy sem az a kategória ami földbe döngölné a DIN45500-as hifi szabványt...Vagy a végfok ic bementét megkeresed, az tutira nem ellenütemű meghajtást kap, és máris megvan a L-R jeled, a földhöz képest. Valószínűleg itt meg jelszint problémák lesznek, azaz halk lesz.
-
darvinya
titán
válasz
Lompos48
#64895
üzenetére
Eleje lemaradt
A ferrit vagy alfa-vas (α-Fe) az anyagtudományban használt fogalom a vasra vagy az elemi vas tércentrált köbös szerkezetű kristálya. A ferrit az acél és öntöttvas fő alkotórésze, ez adja a mágneses tulajdonságait. A ferrit a ferromágnesség klasszikus példaanyaga.
A ferrit keménymágneses anyag, a remanens indukciója: Br ≈ 0,4 T körüli.
Ezenkívül ferriteknek nevezzük az olyan lágy- illetve keménymágneses anyagokat, melyek a MOnFe2O3 képlettel adhatók meg, ahol M fémion, n pedig egy (egész) szám.
Préselt vaspor egy eljárással készül termék.
-
#64896
terapeuta007
aktív tag
Lompos48
#64895
terapeuta007
aktív tag
válasz
Lompos48
#64895
üzenetére
gondoltam hogy enyire nem lehet egyszeru sajnos.
18as anyacsavar menyire megfelelo. kb semennyire?és ha találok ilyen gyenge (feltételezhetoen ferrites kis magneseket és azokat oszeragasztom nagyjábol köralakba?
vagy az anyacsavarra rakok egy erosebb magnest?régen láttam itthon ilyen ferritgyurut de mostmár nem találtam meg.
-
#64894
terapeuta007
aktív tag
Samus
#64893
-
#64893
Samus
addikt
terapeuta007
#64892
válasz
terapeuta007
#64892
üzenetére
Ez ugyanaz, csak féláron. Itt 3 pin a kimenet (és van plusz bemenet, de minek, ha ott az előlapon az AUX...), ez mehet akkor a TDA 7498-ra? Az a gond, hogy van olyan autórádióm, amiben ilyen a hangszóró kimenet. Tehát közösítenem kellett a negatívot, és az is erősített...
-
Van itt ez a csodás minden egyben modul: [link]
Az audio kimenet vajon köthető erősítőre? Egy TDA7498 lapra kötném rá a kimenetét. Viszont probléma, hogy a modul képén a kimenet négy pin (két oldal +/-), ebből hogy csináljak 3 pint (L+/R+/GND)?
-
#64889
darvinya
titán
terapeuta007
#64888
darvinya
titán
válasz
terapeuta007
#64888
üzenetére
Mint szennyeződés, stabilizátor.
Levegő nedvesség tartalma elég a vaspornak, hogy rozsda maradjon belőle. -
#64887
darvinya
titán
terapeuta007
#64886
darvinya
titán
válasz
terapeuta007
#64886
üzenetére

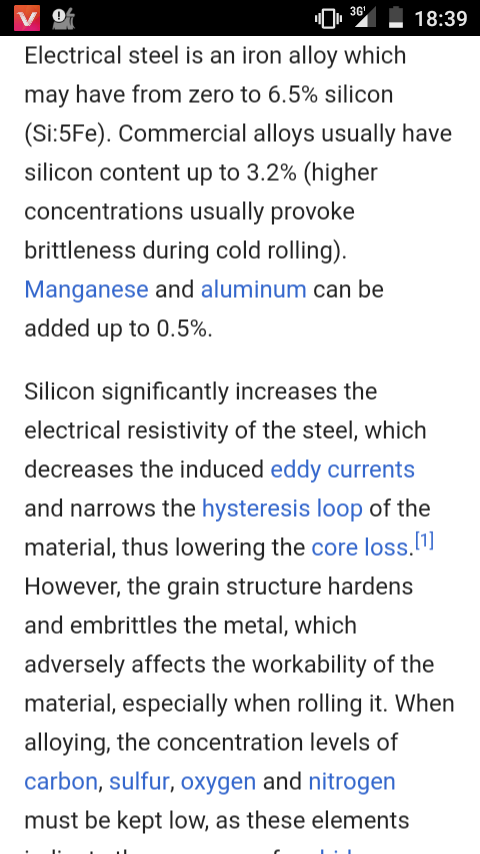

Ferritgyűrű az préselt vas, ha szilíciumból készülne, akkor már inkább félvezető lenne.
Elég a induktívitást rakni, ugyanúgy szűri a zajt.
-
#64886
terapeuta007
aktív tag
didyman
#64885
-
#64882
darvinya
titán
terapeuta007
#64881
darvinya
titán
válasz
terapeuta007
#64881
üzenetére
Attól mert Headset, nem kell neki több Kraft, vagy kΩ-os a fejhallgató része?

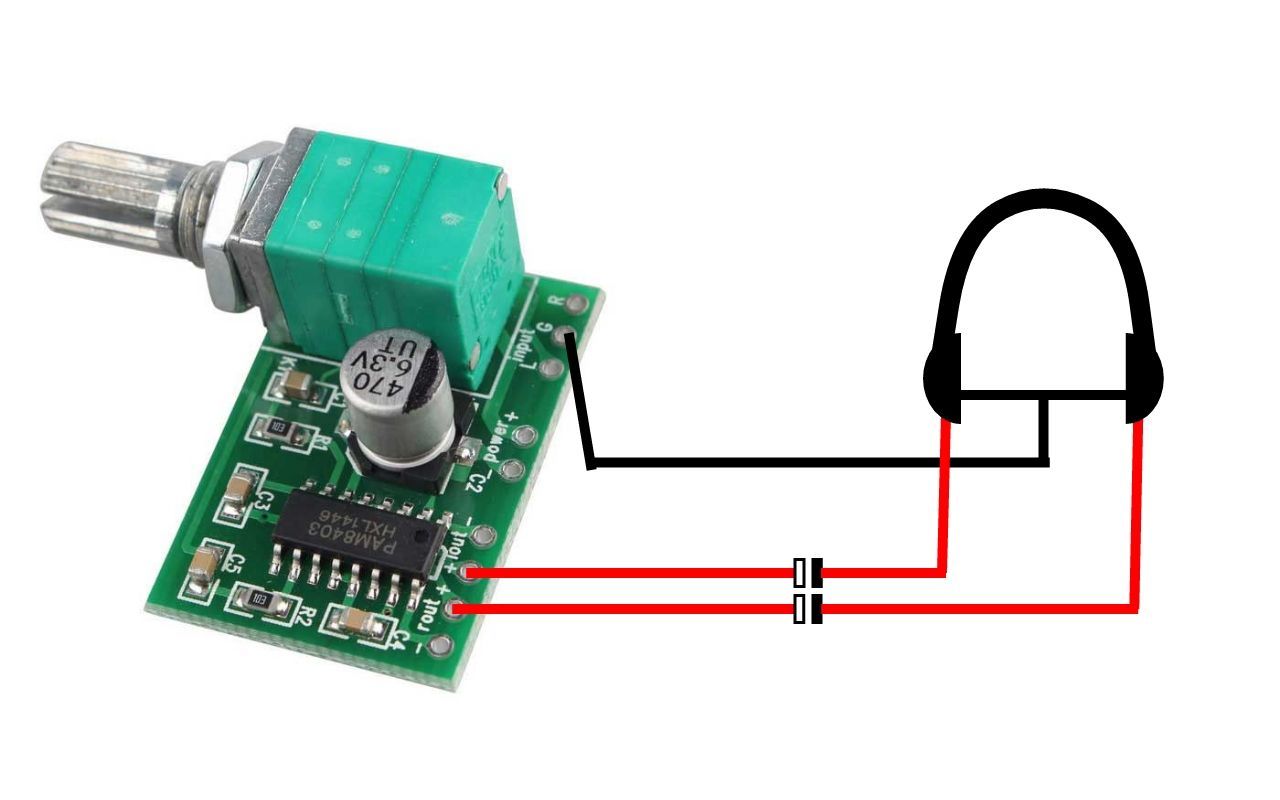

Mikrofon amúgy sem arról megy.Ajánlatom 5V-ról üzmelő ≈3W-os PAM kevesebben zajosodik USB táplálásról, mint 12V-os vinyó, venti, stb. fő elemtől.
-
#64880
Balázs1621
senior tag
Balázs1621
senior tag
Sziasztok!
Milyen -leginkább otthon is fellelhető- anyaggal tudnék egy elektronikus iránytűt árnyékolni úgy, hogy többi elektronikához közel tudjam elhelyezni?
-
#64879
tordaitibi
veterán
darvinya
#64876
-
#64878
Ribi
nagyúr
terapeuta007
#64877
Ribi
nagyúr
válasz
terapeuta007
#64877
üzenetére
Amúgy keresztkérdés, minek neked 2W egy füleshez?
Vagyis milyen füleshez kell neked 2W?
Az biztos nincs 1W, sima kis opa nem lesz elég ahhoz.
Talán valamilyen TPA6120-as ampot keress, az le tud adni ennyit elvileg. -
#64875
Ribi
nagyúr
terapeuta007
#64874
Ribi
nagyúr
válasz
terapeuta007
#64874
üzenetére
1W sem oldható meg szerintem közösített földdel 12V-al, mert ahhoz peak 8V kellene, vagyis mindenféle veszteség nélkül legalább +-8V (16V). Ha jól számolom.
Kell egy booster. -
#64874
terapeuta007
aktív tag
kjani18
#64873
terapeuta007
aktív tag
válasz
kjani18
#64873
üzenetére
kösz a valaszt hiába vettem volna meg.
tudsz ajánlani vmi olyan erositot aminek kozositheto a gnd-je vagy alapbol kozositve van?
kéne 32ohmon 1-2w
és rendes fejhalgato erositok azok 10k ba kerulnek amik megfelelnek a kritériumomnak.
nem ártana ha lehetne ebayen készen vagy kitként venni.
de ha kell meg is építem magamnak. -
#64873
kjani18
őstag
terapeuta007
#64872
kjani18
őstag
válasz
terapeuta007
#64872
üzenetére
Nem valószínü, mert nem közösíthető a kimenete. (nincs közös GND)
-
#64872
terapeuta007
aktív tag
terapeuta007
aktív tag

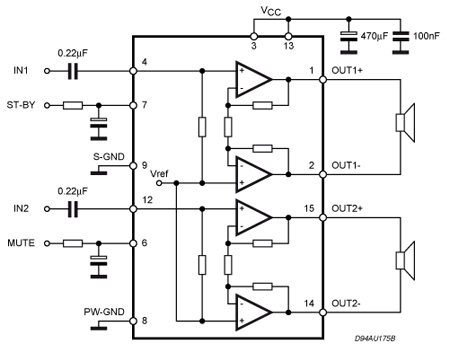

tda 7297 szamitogepbe fejhalgato erositonek jo lehet?
ugye a tápegysegtol kapna a 12vot és az alaplapon az elolapi jack pinekrol kapna a bemenetet a kimenetere female jack dugo és kész.
menyire lesz zajos?
-
Persze, külön töltöm őket (ez a protection board egyébként túltöltés elleni védelmet is biztosítana), és az sem különösebben érdekel, ha a másik (védetlen) cella mondjuk 2V-ra merül, nem képviselnek különösebb értéket ezek a cellák, de azért azt szeretném, ha mégis legalább N alkalommal tudnám használni őket, ahol N > 1.
Azért mutattam meg nektek, hogy hátha vki nálam jobban átlátja ezt a kapcsolást, és észreveszi, hogy mondjuk például ebben a felállásban rákerülhet a teljes 8,4V az 1S védőáramkörre, valamilyen általam előre nem látott okból, amitől mondjuk kigyullad vagy elfüstöl. Elég sokat gondolkodtam, hogy hol is lenne jó megbontani ezt a dupla elemtartót, hogy ne kössem véletlenül mindkét cellát az 1S védelemre, elég összevissza lett, de úgy tűnik, hogy működőképes.
-
válasz
Tankblock
#64867
üzenetére
Ami nincs merítve? Ezt hogy érted?
Mivel sorba vannak kötve a cellák, azért nagyjából csak egyformán merülnek, nem? Nehezen tudom elképzelni, hogy a védelem nélküli cella 0V környékére lemegy, a védett meg marad 2,5V fölött, mindezt úgy, hogy a játék működésén nem vesszük észre.
Nem akarok rendelni, ez van itthon. -
-
Sziasztok! Megerősítésért jöttem.

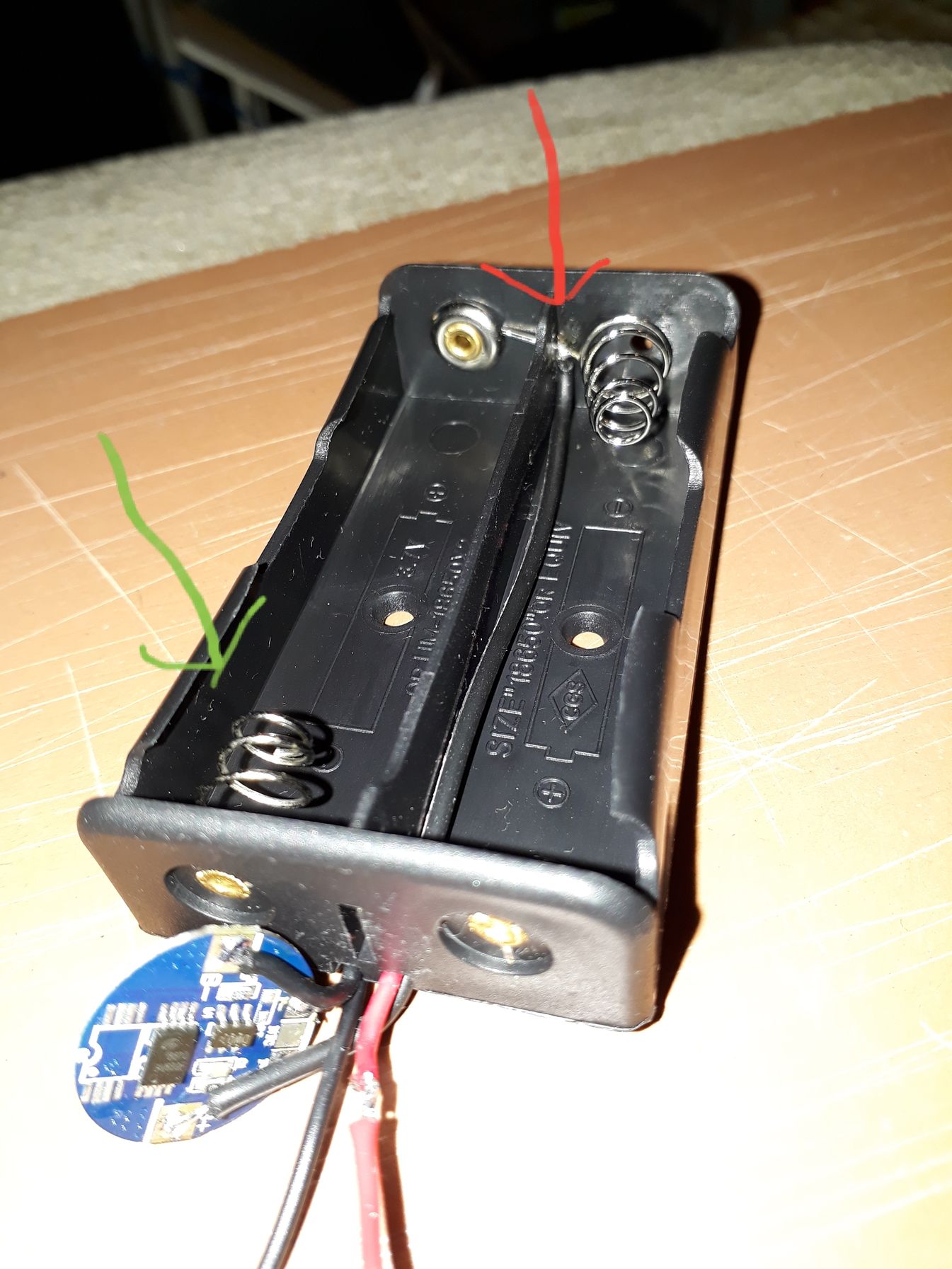

Van itthon pár (laptopakksiból bontott, védelem nélküli) 18650 li-ion akksim, gyerekeim játékát akarom felokosítani vele. Két cellát kell sorba kötni, de védelem nélkül nem akarom betenni a játékba mert a gyerekek könnyen túlmerítik. Van itthon pár picike protection board-om, de csak egy cellához valók, úgy gondoltam, hogy ha az egyik cellát rákötöm egy ilyenre, azzal mindkettőt védeni fogom. Meg is csináltam ilyen módon. A board-ot kimérve (akku nélkül) a p+ és a b+ közt rövidzárat mértem, a p- és a b- közt szakadást, vagyis arra jutottam, hogy a board a negatív oldalt szakítja meg. A piros nyíllal jelzett ponttól kivezettem az egyik cella pozitív sarkát, a board b+ kivezetésére, a zöld nyíllal jelzett negatívat a b- kivezetésre kötöttem, a játék pedig az elemtartó eredeti negatív kivezetése helyett a prot. board p- lábáról kapja a negatívat. A végén legnagyobb meglepetésemre az egész működött, és nem jött ki füst belőle.
Szóval az érdekelne, hogy láttok-e benne hibát, vagy valamit, amire nem gondoltam, és később gond lehet belőle, vagy pedig építhetem be a cuccot a játékba? Köszi a segítséget előre is! -
smithsys
aktív tag
válasz
Attix70
#64861
üzenetére
Elnézést ha bárkit megbántottam volna, nem állt szándékomban.
Pusztán az jött le néhány év olvasgatás alapján, hogy akku témában meglehetősen otthonosan mozog és szívesen segít.
Természetesen ez utóbbi igaz az itt jelenlévők többségére is.
Mégegyszer elnézést kérek Tőled és mindenki mástól is akinek akaratomon kívül az önérzetébe gázoltam. -
Teasüti
nagyúr
Motor fordulatszám szenzorából (gépjármű). Ezen úgy 16V-os csúcsfeszültséget mértem. Ezt egy 3,3V-os mikrokontroller fogja monitorozni. Mosfet-es szintillesztésnél elengánsabb megoldásról nem tudok. Szempont még, hogy a motorvezérlő ne érezze meg a külső áramkört, ezért ideális ide a Gate.
Lehetne használni fesz. osztót is zener diódával, de egyrészt ez rugalmasabb, másrészt nem foglal több helyet a NYÁK-on. Az összes GPIO bemeneten mosfet-es szintillesztést használok, mert low-side meghajtásnál Vgs(th) és Vgs(max) között bármilyen feszültséggel működik és ugye szigetel a Gate és D-S között. High-side esetén meg Vdd+Vgs(th) nyitófeszültséggel - mint ahogy most megtudtam - is még mindig beljebb vagyok, mintha fesz. osztót számolgatnék egy szűk tartományra. -
And
veterán
-
Teasüti
nagyúr
Na de didyman szerint: A D és S egyazon potenciálra kerülése azt jelenti, hogy a FET nyitva van
Értelmezésemben ez azt jelenti, hogy mindkét esetben ez történik.Amúgy értem amit írsz, baloldalt ez a potenciál 5V, jobboldalt meg GND. És az S feszültségéhez képest kell beállítani a G-t nyitáshoz. Ami ha jól értem ennél a szintillesztő kapcsolásnál teljesen mindegy akkor, hogy high-side vagy low-side kapcsol a fet, a 12V mindkét esetben elég a nyitáshoz.
-
And
veterán
válasz
Teasüti
#64853
üzenetére
A bal oldali kapcsolással annyi a gond, hogy a source potenciálja nyitott fet esetén közel a tápfeszültségre (itt: 5V-ra) kerül, így a gate potenciált ahhoz képest is meg kellene emelni a nyitófeszültséggel (U_gs). Úgyhogy oda inkább p-csatornás mosfet (az NPN és PNP megnevezés csak bipoláris tranzisztorokra igaz!) kellene, amúgy az a kapcsolás szintén invertálna.
Mod: Ja, hogy 12V-os az U_gate, akkor eredeti formájában is működik, de 5V-os U_d-vel ez azért elég érdekes megoldás. -
PHM
addikt
válasz
DeFranco
#64847
üzenetére
Ha korrekt módon akarod a akkuk kapacitását megmérni, illetve
a Ni-MH akkuid kezelni, IPC 1L, vagy valamelyik klónja.
Ma már nem annyira jó az ár/érték aránya, de ezekhez az akkukhoz
nemigen van jobb töltő. (Persze van, de drágább,és/vagy bonyolultabb.)
Ha megelégszel kevésbé kiforrott töltési metódussal, Liitokala Lii-500.
Regenerálni nem, de kisütni és kapacitást mérni tud, + méri a belső
ellenállást is, bár azt elég pontatlanul. Cserébe viszont korrekt módon
kezeli a lítium-ion akkukat, ami a későbbiekben előny lesz, mivel
előbb-utóbb úgyis szert teszel majd pár ilyenre. -
didyman
őstag
-
Teasüti
nagyúr
Sziasztok!

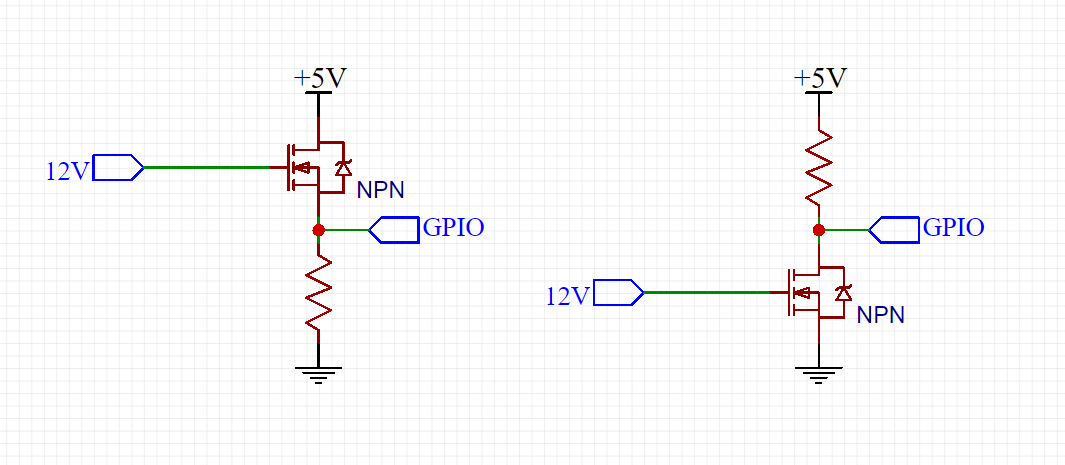

Azon filózom, hogy jó így ez a kapcsolás?
E szerint terveztem meg a saját kapcsolásom is, viszont feltűnt, hogy ez egy high-side vezérlés NPN mosfet-tel. Legalábbis annak tűnik. Azt hiszem így viszont a drain és source könnyen azonos potenciálra kerülhet és elzár a mosfet. Nem? -
didyman
őstag
válasz
DeFranco
#64847
üzenetére
Nehéz így. Ha van feszültségmérőd, és az akkut tudod terhelni kb. 200-500 mA áramerősséggel (2,4-12 Ohm ellenállás, 1-2 W-os), akkor abból tudsz kapacitást számolni. A lemerült állapot 0,9 V-nál lesz körülbelül (nagyobb árammal 0,8 V-ig mehetsz, kisebbel 1,0-ig). Ami a kapacitásnál fontosabb, a belső ellenállás. Ha már induláskor 1,1 V-ra esik pl. 12 ohmos terheléskor, akkor az már sok mindenre nem lesz alkalmas.
-
DeFranco
nagyúr
sziasztok!
kezdő sem vagyok elektronikából, van pár kezdetleges eszközöm és nem félek őket használni
van pár 700-as GP AAA akkum, meg szeretném állapítani hogy milyen kondícióban vannak, elsősorban az érdekelne, hogy mennyi kakaót lehet belőlük kisajtolni, aztán esetleg ha van egyéb, fontos paraméter.
egy liitokala 100-as töltővel feltöltöttem őket jó pár hónap állás után, közben egy usb teszterrel néztem, hogy mennyi mAh-t vesznek fel, ezeket az értékeket fel is jegyeztem. van ami 250 mAh-t vett fel, van ami 800-at. van ami melegedett, van ami nem, egy meg se kezdte a töltést, ez valószínűleg megdeglend.
most jó lenne őket valamilyen módon úgy lemeríteni, hogy a leadott energiamennyiséget szintén tudjam mérni, lehetőleg ugyanazzal az usb teszterrel. van erre valamilyen mód? a lii100-as tud powerbank módban működni de ahhoz kicsi az akkuk feszültsége, nem éri el a minimumértéket, nem mozdul.
van valami ötletetek?
-
#64846
smithsys
aktív tag
csabyka666
#64845
smithsys
aktív tag
válasz
csabyka666
#64845
üzenetére
Próba cseresznye...😁
Én is megpróbálnám. -
#64845
csabyka666
veterán
smithsys
#64844
-
#64844
smithsys
aktív tag
csabyka666
#64843
smithsys
aktív tag
válasz
csabyka666
#64843
üzenetére
Egy eredeti Nokia akksi jellemzően mindíg többet teljesít mint egy utángyártott kínai.
A neves gyártók egyébként is jobban ügyelnek a minőségre. Gongolj csak az autó akkumulátorokra, mindíg a gyári cucc a legjobb.
Ez nem jelenti azt hogy a kínaival nem fog jól működni, csak lehet hogy sűrűbben kell majd töltened. -
#64843
csabyka666
veterán
smithsys
#64842
-
#64841
smithsys
aktív tag
csabyka666
#64840
smithsys
aktív tag
válasz
csabyka666
#64840
üzenetére
Ha mérésed alapján belefér akkor mindegy melyiket veszed, kivétel az első linkeden szereplőt, mivel azon nincs védőelektronika.
Arra azért figyelj hogy ezek jellemzően nem free shippinges cuccok! Bocs, látom hogy ezt írtad is...
Igen, a kapacitás legyen a lehető legnagyobb mert szeretnek többet rákamuzni. Ennél a méretnél a 80-90 mA talán hihető. -
#64840
csabyka666
veterán
smithsys
#64839
válasz
smithsys
#64839
üzenetére
Wow, köszi a választ! Ha jobban megmérem, tényleg annyi, a szélessége inkább 13mm, de ennyi tűrés belefér gondolom. Ami most benne van, púpos kicsit, 4mm fölött van a vastagsága, szóval szerintem elférne benne, főleg, hogy amit írtál, a többi méretében kisebb.
Megnéztem Ali-n, hát ennyit nem adok érte...szóval maradnak ezek, keresek valami olcsó vagy ingyenes shippingest. A méreten túl a kapacitást figyeljem, az legyen a lehető legnagyobb?
-
#64839
smithsys
aktív tag
csabyka666
#64838
smithsys
aktív tag
válasz
csabyka666
#64838
üzenetére
Ebből neked a 351428 a fontos. Az első két szám mutatja meg hogy 3,5 mm vastag az akksi, a többi 14x28 pedig a befoglaló méretét mm-ben.
Ha Alin rákeresel a "bluetooth headset battery" kifejezésre, elég sokat hoz, de inkább a 401020-as a jellemző.
Egy mérés után el is tudod dönteni hogy mi fér bele a Nokiába.
Ja... és azért az sem baj ha a kapacitása is közel van az eredetihez, annál is inkább mivel szeretnek nagyokat mondani. -
#64838
csabyka666
veterán
Üdv mindenki!
Van egy Nokia BH-609 headsetem, amiben döglődik az akksi - kb 20 perc beszélgetést bír. Szétszedtem a fülest, van benne egy kicsi, 30 mm x 8 mm-es lítium akksi, de sajnos neten nem találtam bele valót. A szöveg rajta már hiányos, ennyit tudtam kivenni: Oceansun 351428P 95mAh 3,7V 0,35Wh.
![[link]](http://kepkuldes.com/images/e823b3f04260f0ce55d6161566b12199.jpg "[link]")
Tudnátok ötleteket adni, honnan lehetne beszerezni? Tudom, vannak headsetek már 5000-ért, de ez a Nokia nekem nagyon bejött, szuper a hangja, és ahogy nézem, ez anno inkább a 10.000+ kategória volt, szóval megpróbálkoznék az akksicserével.
Köszi a segítséget előre is!
-
#64837
attiss66
senior tag
tordaitibi
#64836
attiss66
senior tag
válasz
tordaitibi
#64836
üzenetére
Köszi, ide csak azért ugrottam be, hogy nem tudja e véletlenül valaki, hogy hol lehet megtalálni a Klinger féle könyvet, és mázlim volt, köszi. Antikváriumban is néztem már, de ott se volt. Hangfalépítő fórumon is ott vagyok amúgy.
Az elektronikát nem vágom még annyira nagyon. -
#64836
tordaitibi
veterán
attiss66
#64835
válasz
attiss66
#64835
üzenetére
Az alapokat nagyon részletesen leírja, vicces lehet hogy a hangsebesség és más paraméterek is benne vannak.
Ha házilag akarsz építkezni, akkor szükség lesz a hangszóró Thiele-Small paramétereire, az még a SAL hangszóróknak is megvan és hozzáférhető. Enélkül nem lehet a dobozt és az esetleges bass-reflex rendszert méretezni, az eredmény 50-50%, vagy jó lesz vagy nem.
Ezután jön a közép, magas szekció, itt végtelen a lehetőségek tárháza, itt sem árt az adatlap, legalább a frekvenciaátvitlel, annak linearitása és impedanciafüggése, ez utóbbi a hangváltó tervezéséhez kell.
Nem egyszerű, ha mindent te akarsz az alapoktól elkövetni, a faanyag is nagyon sokat számít pl.
Ha kész vagy, a próbadarab tesztelését ne az M0-ás autóút mellett, és ne a süket Pistike részvételével, és ne bluetooth modullal tedd, normális cuccal érdemes hajtani, és a hallottak alapján finomítani.Ha mindenen átrágtad magad, tudok adni alap tervező programot is, nálam sub és satellit dobozoknál jól bevált.
Valamint , hogyismondjam, az nem baj ha először gagyi(nak) tűnő alkatrészekből építkezel, én az alap SAL hangszórókból nagyon nagyon kellemes hangú rendszereket hoztam ki, de össze kell válogatni a komponenseket,felesleges egy 2000forintos Videoton dómmal elbaltázni egy 45ezer forintos KEF mélyközép sugárzót, vagy járt utat használva, kitet venni, azt már megválogatták helyetted, már csak a méretezés és az asztalosmunka marad.
Általában itt is igaz, sőt hatványozottan a pénztárca-hangminőség paraméterek szoros összfüggése.Van asszem itt hangfal építő, vagy javító topik, ott lenne érdemes kereskedned. Lehet nem itt, hanem a HE lapon. (na majd jól kitiltanak, más fórumot reklámozok)
-
#64835
attiss66
senior tag
tordaitibi
#64834
attiss66
senior tag
válasz
tordaitibi
#64834
üzenetére
Köszi, csak összehoztam, sikerült letölteni, már olvasom.
Ez milyen szintű könyv amúgy, mennyire lehet rálátni a hangfalépítésre, te olvastad, ez csak egy alap, vagy ebből már meg lehet építeni egy jó minőségű hangfalszettet?
-
#64834
tordaitibi
veterán
attiss66
#64833
válasz
attiss66
#64833
üzenetére
Ha megfelel elektronikus formátumba is, akkor itt van
DJVU formátumba van, sajna más emészthetőbbe nincs meg nekem de DJVU readert le tudsz szedni pillanatok alatt. -
didyman
őstag
A harmadik linken lévő lesz jó neked, az elsőn lineárisat árulnak, ez meg a jelzése szerint B-s, logaritmikus. De kínai cuccoknál előfordul az ellenkezője is. Mérd ki a másikat, ha az is B-s. Középállásban, ha fele ellenállást mutat, akkor lineáris, vagyis A-s. Ha sokkal kevesebbet, B-s. Ha sokkal többet, akkor fordított logaritmikus (C).
-
tzsolesz
nagyúr

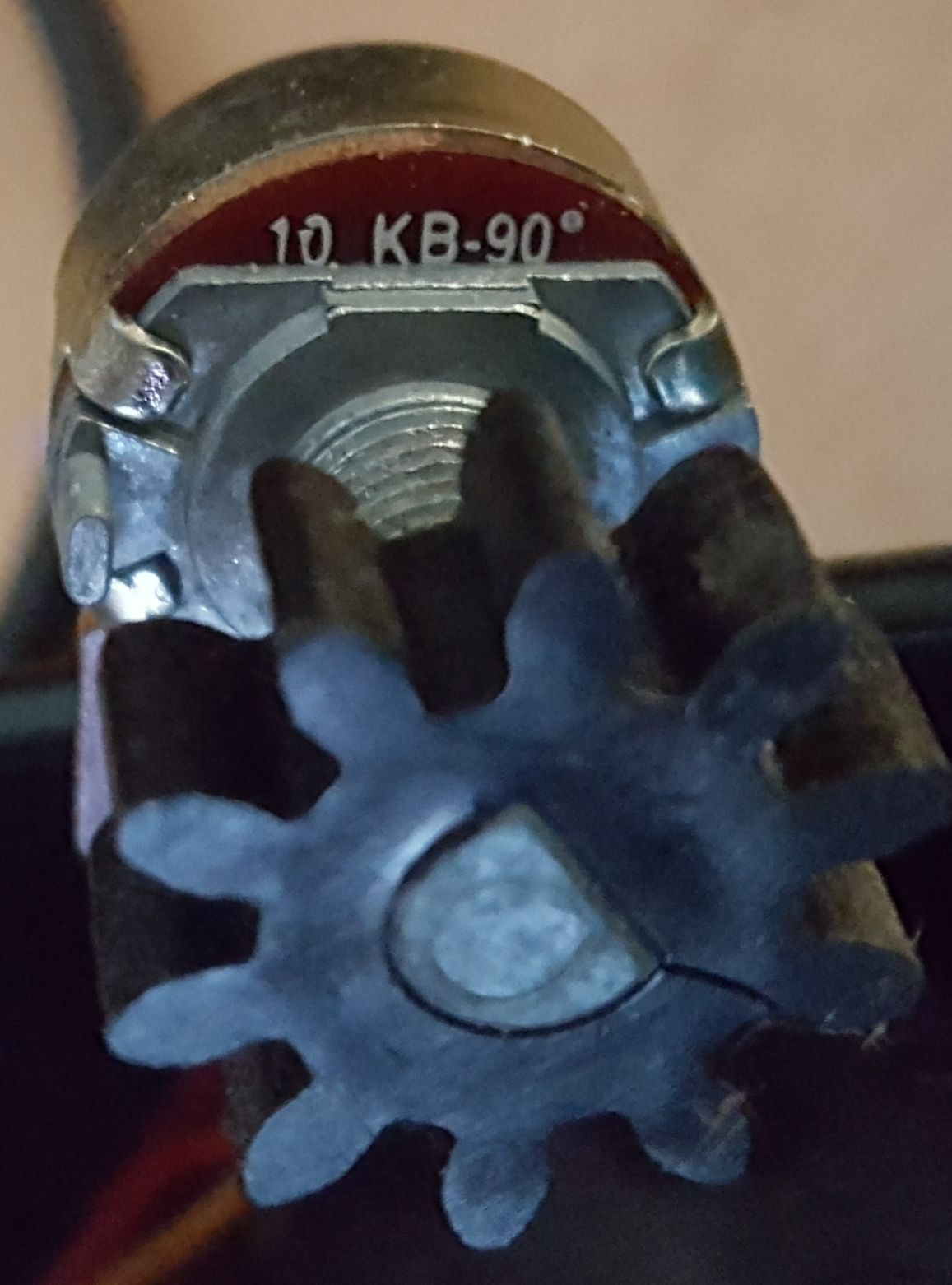

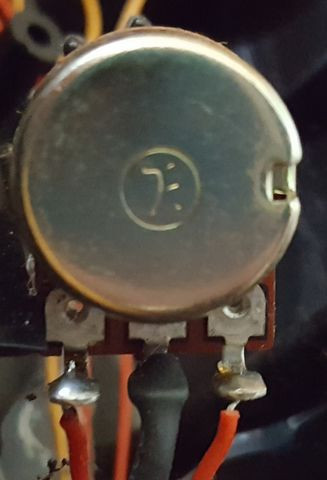

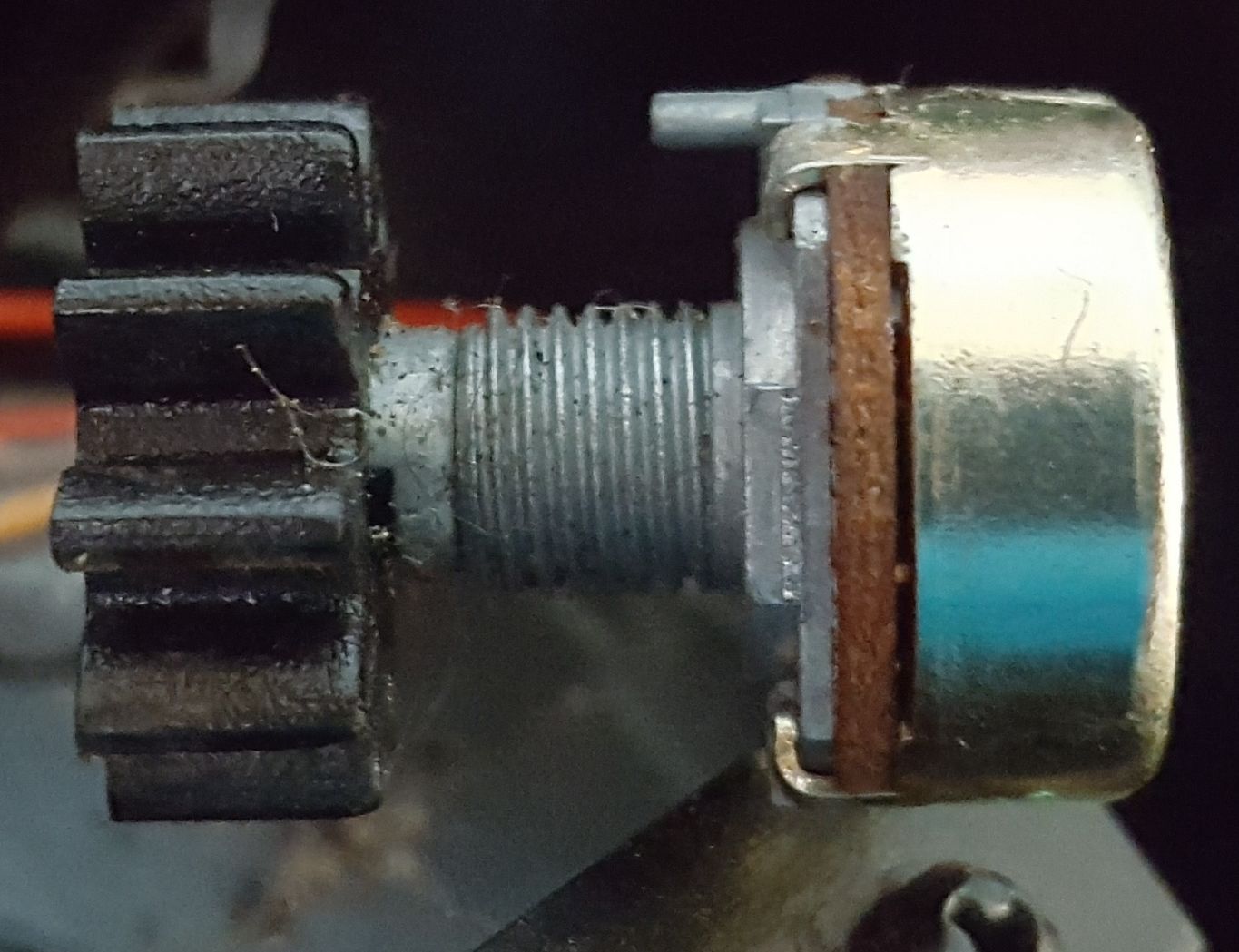

Sziasztok. Segítsetek nekem megkeresni ezt a potmétert a neten.
Egy kormányos gamepad fék és gázpedáljai vannak ezekkel szerelve. Össze vannak kötve. A fék működik, a gáz nem. Szétszedtem, és ki is kimértem, el van deformálódva belül az érintkező, nem ér már hozzá a szénréteghez.
Viszont nem találok ilyet sehol. Pont ilyen kellene, mert ahová megy, illeszkedik.
10 KB 90fok. Nagyjából 22mm a tengelyhossza, és kb. 7mm az átmérője. D alakú a vége.
-
#64827
moha21
veterán
terapeuta007
#64823
moha21
veterán
válasz
terapeuta007
#64823
üzenetére
Nem tudtam meríteni sem, mivel a kimenete nem csinált semmit. Az új teszi a dolgát rendesen, de még mindig rejtély, hogy a másiknál akkor hova ment az áram.
(#64826) R̲e̲m̲ : Ezért is dugtam rá elsőnek a sima 1A-es töltőre. És úgy is tett mintha töltene, aztán semmi. Most a másik is úgy tesz, de ennek most működik a kimenete.
-
#64823
terapeuta007
aktív tag
moha21
#64821
terapeuta007
aktív tag
válasz
moha21
#64821
üzenetére
alapbol a gyartasnal feltoltik oket. persze nem teljesen. így 3,8-4v on is lehet. ha nem vmi 9000mah es cucc akkor lehetseges hogy 20perc alatt feltöltődött.
meritsd le mondjuk 1A es kisutessel.
ha 2 óra utan merul le akkor az 10w/h ezt atszamolod akkor az kb 2700mah es az akku.(hatásfokot is bele lehet szamolni akkor kb 3000mah.
mert sem az akkunak kisutesnel sem a step upnak tőltésnél nem lehet 100% a hatasfoka.)(persze itt a step up hatasfok szamit ami az akkun megy el veszteség az lófasz. a vezetékeket ne is emlitsuk.)az négyzetjeles toltodes az nemtudom mi. bár lehet hogy az a csepptoltese.
az az 1,6A es aramfelvetel ha igaz akkor nagy bajok vannak.
most egyebkent akkor ha jol szurom le használhatatlan állapotban van?
az biztos hogy nem te basztad el. ha viszaviszed valszeg kicserelik valszeg megse nezik.(belulrol) -
moha21
veterán
Üdv!
Mai nap délelőtt beszereztem egy powerbankot, ami ráadásul napelemes is. ( Lidl termék )
Gyári kézikönyve 5V USB mellett min. 2,1 A áramot kér. Én bátor / botor / ember lévén, mivel nem volt kéznél semmi ilyen kész eszköz, kipróbáltam egy 1,3A-es USB telefon töltővel. Rádugás pillanatában a 4 db töltést jelző LED elkezdett úgy tenni mintha töltődne. 15-20 perc múlva ránéztem és nem csinált semmit.
Volt itthon egy régi tápegységem, nagy trafó stabilizált, szűrt +5V kimenet. Rádugtam, nem csinált semmit. Ekkor áramot még nem mértem, de kiváncsiságból ránéztem oszcilloszkóppal és amint rádugtam a powerbanköt az 5V-ra az azon túl, hogy kicsit leesett ( elvileg ez normális, hiszen terhelődik ), egy négyszögjel jelent meg. ( lehet így tölt impulzusszerűen ? ). Most kipróbáltam egy PC-táp +5V-os ágával.
Szkópon üresben megvan a +5V pontosan, ha rádugom a powerbank-ot, akkor a feszültség minimálisan ugrál, tehát a vízszintes vonal periodikusan ugrál fel-le 0,1 V-ot kb. Az áram 1,1-1,6A között ugrál a multiméter lehet nem is tudja lekövetni, de az biztos, hogy folyik áram.A nagyobb érdekesség, hogy ennek ellenére sem csinál semmit az eszköz. X ideje töltődik, de semmi, vajon mi lesz za bemenő árammal? :-) Van rajta egy gomb, ami elvileg direkt kimenetet produkál. Ha ezt nyomva tartóm , akkor megáll a pulzálás, de nincs kimenet, illetve a bemenő áram is konstans 1,4 A-en beáll.
Dobjam ki? Vigyem vissza? / az nem feltétlenül rendeltetésszerű, hogy kisebb töltővel próbáltam ki, de ettől tönkremehet? a töltőnek nincs baja /. Vagy mit tehetek?
Típus: Silvercrest spbs 5000 b2
-
-
izisz
senior tag
válasz
R̲e̲m̲
#64818
üzenetére
Az MCU (bcm2837rifbg) sajnos egy lábatlan tokozású jószág - ott bizony én nem fogok tudni megmérni semmit.
Raspi 3, model B, v1.2
A feszeket ez álíltja elő (azt hiszem): [link] - ez is olyan aprócska, hogy a mérőzsinórommal tutira nem férek a lábaihoz.
DE a fent linkelt cikkben felsorolt teszpontokon tudok méregetni, és az alapján megvannak a feszek 4.95V - 3.95V - 1.75V. Tehát - elméletem szerint - a tápellátás kezdeti szakasza rendben van.
Csak van rajta vmi brownout detection (chip?/funkció), ami - a PP10 teszponton mért 1.8V érték szerint - azt hiszi, hogy nincs rendben a fesz.
Az a sanda gyanúm, hogy ebben a formában kuka a board. Max ha valaki itt belefutott már pont ugyanilyen hibába és/vagy javított már raspit, annak talán lenne esélye javítani (némi anyagi javadalmazásért cserébe persze) -
R̲e̲m̲
senior tag
tudtommal brownoutba akkor kerül ha alacsony a tápfesz
milyen pi milyen mcu-val? (melyik rev)
nem ismerem a raspit, az mcu táp lábán mekkora feszt mérsz?
azért is beszakadhat, mert a stepdown vagy ldo a panelen nem bírja zat az áramot amit ki szeretnél húzni belőle
ahogy nézem van 3,3, 2,5 illetve 1,8as stabkocka is a panelen, mindegyik kimenete rendben van? -
#64816
R̲e̲m̲
senior tag
DonThomasino
#64813
R̲e̲m̲
senior tag
válasz
DonThomasino
#64813
üzenetére
egy olyan glimlámpa fogyasztása 0,25-0,5W, de sorba van kötve vele még a ledes lámpád is, tehát az eredő ellenállást ez megnöveli. az egész cucc nem fogyaszthat többet fél wattnál
ha 1 wattal számolok az éves 4,38kWh, ami olyan ~200 forint(#64815) izisz!
van rasPi és arduino topik itt PH!-n, forráskóddal biztosan tudnak segíteni! -
izisz
senior tag
Sziasztok, eddig csak read only-ban voltam, tanulgattam a hozzászólások alapján, viszont most segítséget kérnék.
Adott: raspberry pi 3
Jelenség: nem bootol be uSD kártyáról (csak a piros led világít fixen, zöld meg se nyekken)
Amit próbáltam:
- 3 különböző uSD kártya, sima raspbian és octopi OS-ekkel megpakolva
- 3 különböző táp (kínai dugasz, amivel eddig működött, 1 kis "labortáp", ill ma már egy eredeti pi-hez adott, fehér dugasztápot is próbáltam)
- per pill semmi sincs rádugva USB/HDMI-n (korábban USB egy arduino mega+RAMPS kombó volt, ill teszt jelleggel néha egy 7"-es kijielző is, USB-re meg be volt dugva a kijelző touch panelja és a tápot is onnan kapta a kijelző)
- amikor kilehelte a lelkét, csak az arduino+ramps kombó volt rádugva, a raspi tápot kihúztam majd visszadugtam és azóta meg se nyikkan
- [link] oldal alapján, PP10 mérőpontig jutottam, ahol is 1.8V-ot mérek, ami a mondat szerint nem frankó
"PP10 Goes from 3V3 to 2V on brownout"Nem vagyok villanyász, nem tanultam a dolgokat, de van némi felszerelésem és akarat a tanulásra
Kérdés: hogyan tovább? A táp PP ponton megvan a 4.95V, van 3.275V is, van 1.8 a PP9-en is.
Miért mehet "brownout" állapotba? -
#64814
csabyka666
veterán
R̲e̲m̲
#64812
-
#64812
R̲e̲m̲
senior tag
csabyka666
#64811
R̲e̲m̲
senior tag
válasz
csabyka666
#64811
üzenetére
na akkor lehet megusztad egy kis tapasztalattal
-
#64811
csabyka666
veterán
R̲e̲m̲
#64804
-
#64810
R̲e̲m̲
senior tag
DonThomasino
#64809
R̲e̲m̲
senior tag
válasz
DonThomasino
#64809
üzenetére
ja, igen ez ismert hiba ilyen lámpáknál... a lednek elég annyi áram, ami a glimmlámpán átfolyik.
Így értem, mit írtál
az a teljesítmény ígyis-úgyis elmegy, ha nem zavar, hogy pislákol, akkor nincs mitől tartani.
néha a kompakt csöveket is megbolondítja(#64808) darvinya!
más a tápfesz 2,5V vs 1,8V, illetve más a memóriakezelés
a memóriavezérlő nem fogja kezelni, az pedig fix, a chipset ddr1-re van tervezve -
#64804
R̲e̲m̲
senior tag
csabyka666
#64803
R̲e̲m̲
senior tag
válasz
csabyka666
#64803
üzenetére
ha kifolyt valami, akkor már nem használnám azt az akksit.
fordított polaritással töltőre téve pedig erőltetett kisütés, amég az akksit le nem nullázod teljesen. Normális akksis cuccoknál van fordított polaritás elleni védelem, de lehet hogy ez is csak amiatt melegedett, és az akksit nem bántotta. (egyébként 5 óra alatt le kellett volna merüljön az akksi, ha fordított polaritással töltöd)
Én csak a kifolyt lötyi miatt aggódnék -
#64803
csabyka666
veterán
Üdv szakik!
Nagy hülyeséget csináltam... Vettem tegnap a LIDL-ben 4000-ért egy Cree LED-es, Li-Ion akksis lámpát. Lelövöm a poént, fordítva sikerült beleraknom az akksit. Egy kis fecnin van csak feltüntetve a polaritás, és ellentétesen a szokásos zseblámpákkal - a negatív van "befele". Figyelhettem volna...
Mindegy is, nem kapcsolt be, gondoltam le van merülve, és feltettem tölteni. Fenn volt 5 órát, langyosodott, de nem volt forró. Bekapcsolom, semmi. Szétszedtem, akkor láttam a bakit, megfordítottam az akksit, most világít szépen. A kérdésem, hogy ezzel a malőrrel kárt okozhattam az akksiban, vagy a töltőben? Kicsit mintha kifolyt volna belőle valami, de nem vészesen, és a lámpa is működik. Ilyen figyelmetlenséget...
-
#64802
tordaitibi
veterán
dangerzone
#64798
válasz
dangerzone
#64798
üzenetére
A poti nem 10-20milliamperokra van gyártva, természetes hogy füstöl a szénpálya...
Használj aktív elemet, pl. tranzisztort és azt vezéreld a potenciométerrel.
Ezt a potit hangfrekvenciára már ne használd.10kiloohmon a 6 volt sehogyse, az az ellenállás tuti nem 10kohm.
-
R̲e̲m̲
senior tag
válasz
Snowy_owl
#64797
üzenetére
nem igazán van különbség a 2 hangszóró között, érzékenység pedig nincs sajnos feltüntetve...
Az átviteli karakterisztikát meg megkapod, ha fejreállítod a grafikonokat... 100-200Hz kzött ahogy látod, megnő az impedancia, és a teljesítmény emiatt leesik a béka s***e alá. Olyan mint egy felüláteresztő szűrő.dangerzone
fényképezd már le azt a potit, illetve egyben az egészet
a leded elvileg nem is kéne világítson 10k-s előtéttel, ha kimatekozod csutkára letekert potival is 0,6mA, ha nem számolok a led nyitófeszével, ha igen, akkor csak 0,42mA. - bár előfordulhat, hogy ennyire kicsi a led, de nem gyakori... Én 5v esetén 330ohmot teszek, 12V-nál meg 1k-t.
a potméter akkor büdösödhet, ha felcseréled az egyik szélét a közepével. Akár füstölhet is.DonThomasino
a jelzőfényes kapcsolókban általában glimmlámpa van, az pedig nem izzószálas.
230v-on van, én nem tennék bele ledet, főleg nem 5W-osat, a glimmlámpa ennek töredékét veszi fel.
Új hozzászólás Aktív témák
ekkold- Melyik tápegységet vegyem?
- Egyéni arckép 2. lépés: ARCKÉPSZERKESZTŐ
- Soundbar, soundplate, hangprojektor
- Android alkalmazások - szoftver kibeszélő topik
- AMD Ryzen 9 / 7 / 5 7***(X) "Zen 4" (AM5)
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Politika
- Autós topik
- Horgász topik
- Azonnali fáradt gőzös kérdések órája
- További aktív témák...
- BOMBA ÁRON ELADÓ! Üzleti HP Elitebook 640 G9 Laptop! / i5-1235U 16GB 256GB 14"col garancia/
- Akciós áron eladó HP Elitebook 850 G7 / I7 10610U/16 GB/512 SSD/15"/FHD/IPS/MX 250
- Szuper áron eladó új ACER SWIFT EDGE 16 /R7-7735U/16GB/512SSD/ 4K OLED
- DELL G15 5515 Gamer Laptop /Ryzen 7- 5800H/16GB 512 SSD/ Nvidia RTX 3060 6GB/120Hz/
- Szuper áron dobozos új Asus Vivobook Pro /i5-11300H/16 GB/512SSD/3K OLED
- Lenovo Thunderbolt 3 kábel (4X90U90617)
- Csere-Beszámítás! RTX Számítógép játékra! I5 13400F / 32GB DDR5 / RTX 4070 Super / 1TB SSD
- BESZÁMÍTÁS! MSI B450M R5 5600X 32GB DDR4 512GB SSD RTX 3060 12GB Rampage SHIVA Zalman 600W
- Akció! Windows 10 pro OEM licenc kulcs 64/32 bit activation key licensz, liszensz,kulcs
- Samsung Galaxy Z Flip5 5G / 8/256 GB / Gyári független / 12 hó Garancia
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
