Kernel
nagyúr
válasz
terapeuta007 #64199 üzenetére
Pedig torzítani nem kellene emiatt, ha minden jól van összerakva, kis zúgástól eltekintve. Ugyanez van, amikor a PC-tápra kötöm a végfokot, mármint az alaplappal közösen (külön tápról az sem zúg).
Földfüggetlen, szimmetrikus bemenetű végfokkal lehetne kivédeni elvileg.
-
terapeuta007
aktív tag
válasz
Kernel #64198 üzenetére
nah megvan a képlet bár olyan sokat nem fog érni ha belovom 50hzre mert ugyis 20%ot ugrál a freq. osze visza.
most témavaltas
azt még mindig nemtom hogy miért nem lehet zaj nelkul megcsinalni kozos 4,8v akkurol a kiserositot
3 centi rohad vastag kábellel is oszekotottem már őket jack dugo nelkul direktbe forrasztottam. de zúg cincog mint állat. naon picit hasonlit ahhoz mint amikor szamitogepen áthallatszik a(proci?) zaj a fülhalgatora. de ez rohadt hangos és nem is ugy szol ahogy kell elöbb kitorzit asszem.most szerinted probaljak egy masikfajta bt modult venni, vagy
vegyek 2db[link]
ilyet és az egyiknek bt részéről meghajtom a masik bemenetét is meg saját magát is.
csak lehet hogy kell vmi erősítés a 2. erosito bememete elé. egy tranzisztor vagy egy LM386. -
Kernel
nagyúr
válasz
terapeuta007 #64196 üzenetére
Ez le van írva sok helyen:
https://www.electronics-tutorials.ws/waveforms/astable.html
https://electrosome.com/astable-multivibrator-transistors/Trafóméretezés is még külön "tortúra", annak is utána lehet nézni. Egy dugasztápnak nem sokat számít ilyen kis eltérés, mert úgyis csúcsra töltő egyenirányítással kezdődik. Zavarszűrőkör kisebb tápoknál vagy nincs vagy minimális, de az sem játszik sok szerepet, ebben az esetben.
Dióda integrálva van a tokban, még ahol a rajzon nem is jelölik. Anélkül nem lehetne, mert az indukált visszirányú feszültség agyonvágná.
Másik hozzászólásomban nem részleteztem jobban, de a FET-meghajtás természetesen nem csak a meredekségről szól, hanem bizonyos teljesítményt is igényel a gate-kapacitás leküzdése, a nagyobb teljesítményű eszközöknél.
-
terapeuta007
aktív tag
válasz
Kernel #64194 üzenetére
mondjuk egy telefontöltőnek nem lesz baja a #korulbelul#.60 hz-től?
amugy a trafo méretezésbe mily módon szól bele a frekvencia? mármint ez a nagyjából 20%os freq. növekedés a nagyjából 50hz hez képestitt ami a rajzon van multivibrátor abban hogy kéne számolni a frekvenciáját?van egy RC rendszer ami meghatározza a freq-et. mosfetenként 1kondi és 1(vagy2?)ellenallas.
van olyan rajz ahol raknak diodákat a drain(ek) és a source(ok) közé. ez miben segít? hatásfok? védi a fesz csúcsoktól a mosfetet?
tordatibi:
azt tudom hogy a negyszögjel az mindenhez jo kivéve a motoros gépeket.
nem mondtam hogy szinusz kell. csak azt hittem azt csinál. bár sejthettem volna hogy nem ilyen egyszerű. -
Kernel
nagyúr
válasz
terapeuta007 #64193 üzenetére
nem értem a teljesítmeny az mi a mosfeteknél.
Ugyanaz, mint a tranzisztoroknál, vagyis a rajta eső feszültség és az átfolyó áram szorzataként jelentkező disszipációs képesség.
Ezt lineáris szabályzóként a legegyszerűbb elképzelni, de jelen van kapcsolóüzemben is, egyrészt a nem tökéletes meredekség miatti veszteség, valamint a csatorna-ellenálláson eső feszültség miatt.
-
Kernel
nagyúr
válasz
terapeuta007 #64188 üzenetére
Az lehet, hogy nem teljesen meredek négyszögjel, persze a szinusztól még jobban távol áll, ráadásul akkor már régen rossz lenne, mert az már nem kapcsolóüzem, vagyis szétfőzné magát a lineáris átmeneteken.
Pont a minimális veszteség érdekében szükséges a kapcsolóüzem és nem véletlenül vannak igényesebb (meredek) meghajtást biztosító áramkörök.
Másképp fogalmazva, nem mindig lehet egyszerű áramkört alkalmazni, a bonyolultabb helyett. Noha a jó tervezés célja szerintem is az egyszerűsítés. De csak, amíg ésszerű.
50 vagy 60 Hz legkevésbé számít egy ilyen félvezetőnek, amúgy is pontatlan lesz. A trafó méretezése szempontjából már érdekesebb lehet.
-
terapeuta007
aktív tag
válasz
gyenesmartin #64190 üzenetére

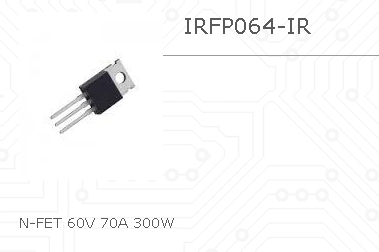

irf 3205 valszeg jobb. irf 1324 az a 24voltjával eléggé be van határolva. mivan ha 2x vagy 3x12v akkurol akarnám járatni.
nem értem a teljesítmeny az mi a mosfeteknél. 3205nél 150w 1324nél és P064nél meg 300w. számít egyatalan?
-
válasz
terapeuta007 #64188 üzenetére
Pont errol irtam, a meghajtas nem negyszog.
Ha szinuszosat akarsz ezzelna modszerrel akkor kosd fel a gatyadat, marmint hutobordailag. A szinusz maradeka lesz a disszipacio azaz 300w kimenonel kb. 100 wattot kell elfutened folyamatos uzemnel. Ez pl. nyaron a 35 fokba elgge brutal bordat igeny!l, vagy pedig aktiv hutest. A hatasfokrol ne is beszeljunk pedig az akkumulatoros taplalasnal nagyon donto tenyezo. 3-400 watt folyamatosra ajanlanak gyari szinuszos invertert. Hazilag nem ilyan egyszeru egy ilyet osszedobni.
Amugy miert nem jo a negyszog kijovo? Mi az aminek 50Hz szinusz kell? -
gyenesmartin
őstag
válasz
terapeuta007 #64188 üzenetére
IRF3205 jobb lenne nem? Vagy IRF1324.
-
#68216320
törölt tag

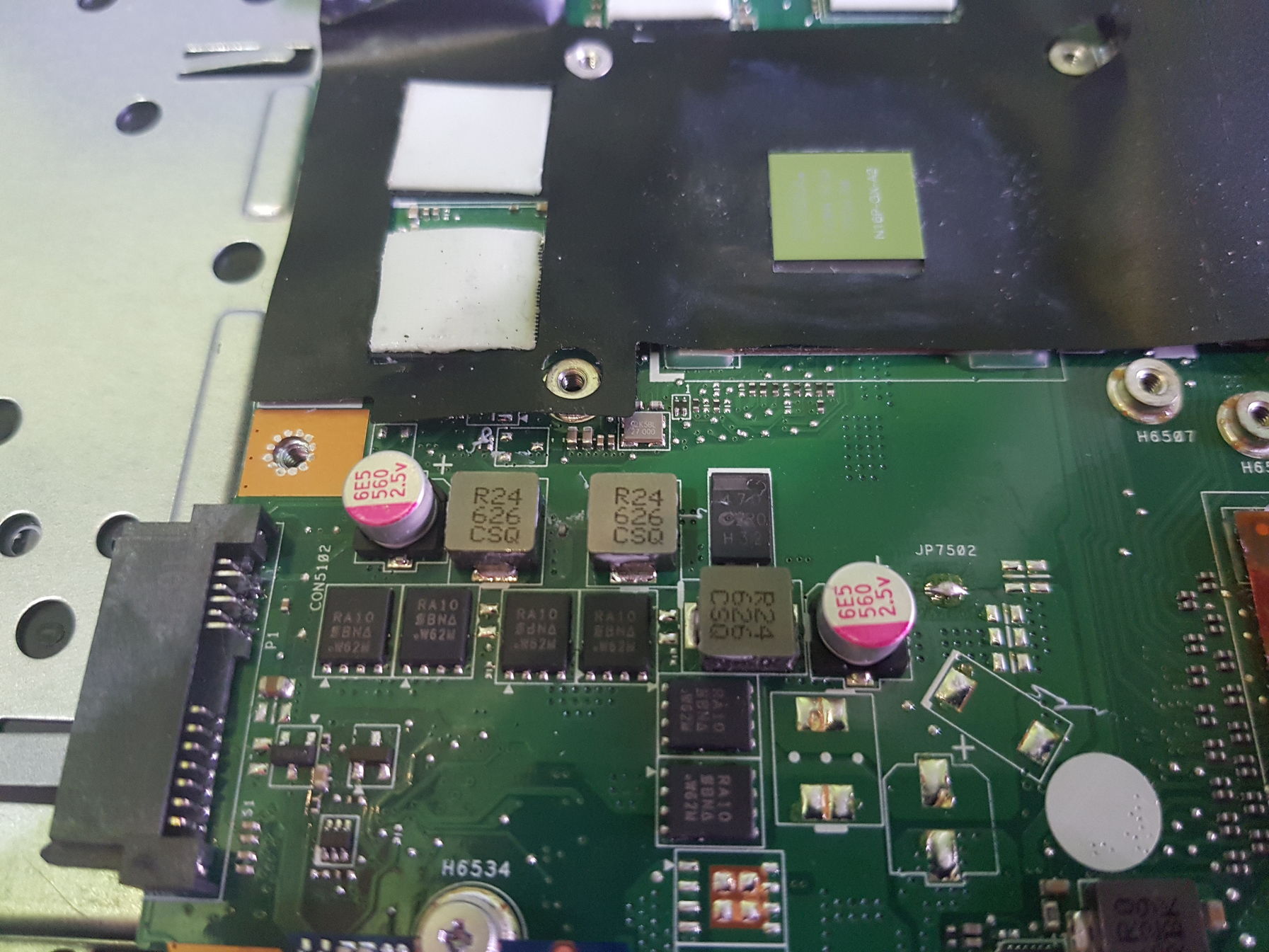

Tudnátok segíteni, hogy a három szürke kocka alakú alkatrész a két elkó között mi pontosan?
Azért kérdem, mert éppen pasztázom át a laptopot, de ezek és a hűtő között van kb ~1.5-2mm, amit nem hővezető paddal, hanem nagy kupac pasztával próbáltak összehozni. Holott a hűtésen ugyanúgy be van jelölve a gap pad helye itt is, mint a vga ramok helyénél.
Mennyire melegedő alkatrész ez?
-
terapeuta007
aktív tag
válasz
tordaitibi #64187 üzenetére

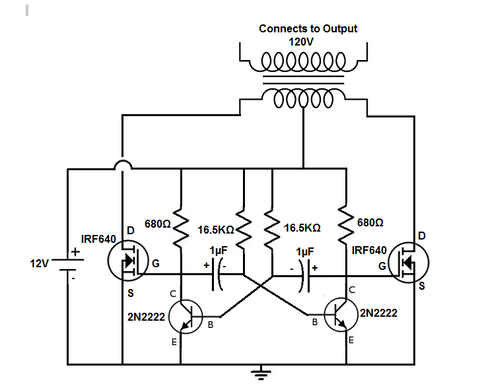

a kapcsolás elvileg végeredményként sinuszjelhez hasonlot ad, a 2N2222 meg a kondik meg ellenállások miatt. Van benne egy multivibrátor. Nem?
egyébként ezekkel az értékekkel 60hzre van belove az RC rendszer. ezt át kell állitani a hazai 50hz-re vagy tolerálják a cuccok a 60hz-et is?ha ezzel:
építem meg akkor 300watt mehet jó hűtéssel nem?nemtom az ilyen primitív rendszereknek mekkora a hatásfokuk. 70% maybe?
-
válasz
terapeuta007 #64185 üzenetére
Nem feszegetnem a hatarokat, a216w kozelebe se mennek.
Nem pont ilyet de a teljesitmeny resze ugyanez, BUZ11-el, hasonlo az irf-hez, epitettem vagy 20 darabot, hutes nelkul stabilan 50-60w kiveheto bolt belole. Ugy 160w saccolasom szerint az ertelmesen kiveheto teljesitmeny.
Nalam cmos ic volt a meghajto, az sokkal korrektebb negyszogget ad mint a rajzon levo tranzisztoros bistabil. Fel-lefutasra gondoltam konkretan.A kozepleagazasos transzformator alapkovetelmeny kovesd vegig enelkul az aramutakat, ha egy tekercs ket felere felvaltva negativot kapcsolsz, akkor mitol mukodne? Hogyan, min zarodna a pozitivhoz?
A porszivod villasdugojaravagy egy izzolampa ket polusara ha csak a nullat kapcsolgatod a konnektorbol, akkor mukodik?Most neztem jobban ez nem is mukodhet igy, a kondenzatorok a feten keresztul sulnenek ki, az meg jopar megaohm, hianyzik a munkaellenallasuk.
Ja nem csak nincs ott a potty a rajzon. -
Teasüti
nagyúr
válasz
Reggie0 #64178 üzenetére
Ennyire nem merültem bele a témába, így nagyrészt újdonság volt amiket írsz.
Megnéztem a kiszemelt mosfet adatlapját, ez nem igen rendelkezik ilyen utasításokról amennyire én látom, hogy a Drain vagy a Source milyen feszültségű lehet a 20/50V-os breakdown kivételével.
A dióda 0,8V körül nyit, szóval az én értelmezésemben helytállóak a feltételezéseim:
Source-Drain irányban is nyitni fog a Drain lehúzására mindaddig, amíg a Source legalább a Vsd nyitófeszültséggel nagyobb. Drain-source irányban meg az 1,3V körüli Vgs feszültséget kell csak elérni.Vagyis ha jól értelmezem, akkor ez a mosfet garantáltan nyit mindkét irányban 1,5-20V (Vgs max - Vgss max) között bármilyen felállásban, ha egyik oldalát GND-re húzzák. Jól értem?
-
terapeuta007
aktív tag
-
-
rostiron
őstag
Nagyítóval átnézve az egész alaplap, nem látok semmi olyat ami gyanús.
A kis pici alkatrészeket meg nem tudom mérni, 1 alig látom őket, 2 nem vagyok műszerész.Ha nem megy másik töltővel sem akkor szerviz. Csak furcsa hogy belerúgnak a kábelbe, tönkre megy az aljzat az ok, de hogy ettől a laptop tönkremenjen az fura.
-
-
rostiron
őstag
Az lehetséges, hogy bár a töltő leadja a 19 V-ot, de a laptopnak valamiért nem tetszik és ezért nem indul ?
Amúgy kicserélem azt a kis kábelt,( ha megjön ) és visszakerül a gazdájához otthon ő ki tudja próbálni másik töltővel.
darvinya Ha a kis gombelemre gondolsz azt is megnéztem és jó.
-
Reggie0
félisten
válasz
Teasüti #64174 üzenetére
Ez azert elegge gyartastechnologia-fuggo. Az alap MOSFET-nek van egy Drain-Source diodaja a fizikai kialakitasa miatt, igy az vezetni fog amint a Drain a nyitofeszultseggel kisebb lesz, mint a Source. Tehat egy atlagos felvezetonel ezt nem lehet csak ugy megtenni. Termeszetesen letezik mas elrendezes is, de ha a szintilleszto gyartoja azt irta, hogy az egyik oldal feszultsegenek kisebbnek kell lennie, mint a masiknak, akkor az nem veletlenul van. Vannak olyan tipusok, amelyeknek nincs ilyen megkotese, inkabb azokbol kell valasztani.
-
-
daninet
veterán
Sziasztok!

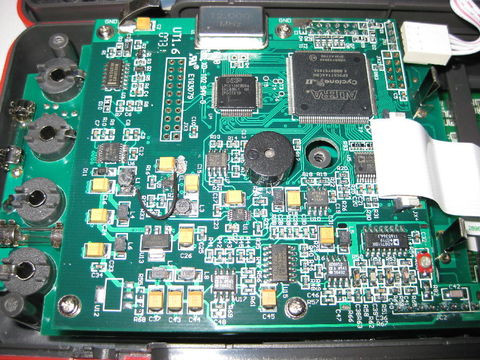

Borzasztó ironikus a sztori, pont egy multiméterrel történjen ilyen, szeretném tudni van-e esélyem.
Vettem egy scope multimétert, hogy led szalagos, arduino-s projektjeimet egy szinttel feljebb emeljem.
Uni-T u81b, megjött postán, öröm. Kinyitom. Elem nincs benne, van adapter. Bedugtam, se kép se hang. Otthagytam pár percre hátha feléled, semmi. Kihuztam, akkor látom az adapter 120V-os
Valamiért nem feltételeztem, hogy ilyen még létezik. Ráadásul először a multiméterbe dugtam be és ugy mentem a dugaljhoz, ugyhogy ha először átengedett valamit az tuti elkapta az eszközt is.Tettem bele elemet, azoknak természetesen lezuhan a feszültsége, melegszenek, se kép, se hang, zárlatos.
Szétszedtem, hogy belenézzek, az adapter bemenetet semmilyen biztosíték nem védte. Égés nyom nincs sehol, büdös sem volt.Elég amatőr vagyok, álljak neki vagy vigyem el javítani? Javítanak ilyeneket valahol?
-
Teasüti
nagyúr
Hali!
TTL level converter kapcsán volna kérdésem.
A mosfet alapú jelváltók esetén van vmi jelentősége a source-drain feszültségeknek? Ugye alapból a drain-re javasolják az alacsonyabb feszt, de nem igazán látom okát, hogy miért ne működhetne akár fordítva is (persze a fet feszültség határain belül). Tehát mondjuk a source van felhúzva 3V-ra és a drain 5V-ra. Ugyanúgy vezetnie kéne, ha GND-re van húzva a source, vagy a drain, tök mindegy milyen feszültségek vannak a két felén amíg az magasabb mint a GND, nem?
Ebből adódóan gondolom akkor is működik ha ugyanaz a fesz van mindkét oldalt.Bónusz kérdés: a kimeneti oldalon lévő 10k-s felhúzó nyilván I2C felhúzóként funkcionál, nem? Vagyis több hasonló modulnál figyelnem kell nehogy túl kicsi legyen az impedancia - a busz egészén.
Konkrét például szolgáljon az alábbi modul, ahol a kérdésem az volna, hogy ha 3V-os I2C buszra illesztem ezt, akkor ugyanúgy működnie kell a converter ellenére is, ugye?
Köszönöm!
-
-
-
-
Kernel
nagyúr
válasz
rostiron #64166 üzenetére
Ha 3x2 cellás van benne, az 10,8 V névleges, 12,6 V feltöltve.
Ezek cellánként 3, azaz 9 V üresjárási feszültség alatt kezdenek "összeesni", amikor a nagyobb terhelést már kevésbé bírja (gondolok itt egy laptop áramfelvételére).
Cellánként 2,5 V-nál kapcsol le a védelem, de ezt úgy kell elképzelni, hogy az üresjárási lehet ennél magasabb, csak terhelésre esik le.
Viszont 11 V még töltött (üzemképes) állapotnak számít szerintem, ha egyébként az akku még jó állapotú, vagyis nem nőtt meg a belsőellenállása.
-
válasz
Kernel #64163 üzenetére
""Alkalmatlan tápegységre viszont (feszültség, terhelhetőség) nem terhel rá a laptop, nem használja, ezáltal véd a szakszerűtlen alkalmazás ellen.""
igazad lehet de szerintem ez az egész egy marhaság, a laptoptöltők 99%-a 19V minimum 3,5A úgyhogy itt az egész a szívatásra megy ki, vegyél gyári töltőt, vidd szakszervizbe stb.
Kb. mint a CAN bus a gépkocsi generátoron, néztem mint Rozi a moziba amikor egy ilyen Fordot hoztak hozzám, vadiúj generátort vettek rá nem mondom mennyiért, közelítőleg egy üzemképes régi autó ára amin még 2 év műszaki is van, és a töltés továbbra is vacakolt. Egy kontakthibás buszcsatlakozó miatt amit 400 forintból javítottunk meg...
Ami a legnagyobb poén, ha simán kihúzod-elvágod nem kötöd be a buszrendszerbe a generátort, akkor vígan működik a szabványos 14-14,4V töltőfeszültséggel tökéletesen, de ha a busz meghülyül akkor leveszi a töltést.A laptoptöltőkre visszatérve, végre évtizedek utáni szívásokkal után áttértek a mobil és tablet, valamint a hordozható perifériák gyártói a kb. 1000 féle abszolút nem csereszabatos töltőcsatlakozóról a 2 féle micro usb és az usb C csatira, erre itt a laptopmizéria, van ugyan otthon 5 darab töltő, hibátlan ,kompatibilis, töltené is évekig de növeljük csak az elektronikai hulladékot mert csakis a saját kis eprom adatokkal hajlandó életre kelni. Bravó.
Bocs a kirohanásért, nem ellened volt csak úgy kijött.
-
rostiron
őstag
Kifaggattam a gazdáját, és az ominózus kábelbeakadás után még ment a laptop, bár nem nézték hogy hálózatról vagy akksiról. Aztán lecsukta ( kikapcs ) és azóta nem megy. Gyanítom akkor már akksiról ment.
Szerintetek tönkre mehetett bár mi az alaplapon ???
Úgy egyeztünk meg hogy megrendeljük ezt aztán meglátjuk mi lesz." Az adatok a pedig a töltőben vannak " ezzel arra gondolsz, hogy a töltő is lehet a rossz ??
Lompos48 nekem nem csak hogy nem tölt, de nem is indul el.
-
Kernel
nagyúr
DS2501-et linkeltem, a tápegység típusát azonosítja, eszerint lehet látni a Windows Eszközkezelőben is.
Tápegységet "hamisítani" nem okoz nagy nehézséget, az utángyártónak csak be kell építeni a szükséges tartalmú EPROM-ot. Kivéve, mikor elszúrnak valamit, de maga a feladat egy gyártónak nem gond (nem ugyanaz, mint házilag barkácsolni).
Alkalmatlan tápegységre viszont (feszültség, terhelhetőség) nem terhel rá a laptop, nem használja, ezáltal véd a szakszerűtlen alkalmazás ellen.
-
Lompos48
nagyúr
válasz
rostiron #64159 üzenetére
Dell Inspiron-nal jártam meg. AliExpressről vásárolt táppal nem akart akkut tölteni. A laptop "ment" vele, de az akku felé egyetlen elektront se engedett. A honlapon kompatibilisnek volt hirdetve. Odareklamáltam nekik
, fotókkal dokumentálva. Sűrű bocsánatkérések kíséretében küldtek másikat, ami még külalakra is azonos volt az eredeti Dell-lel. Siker! Csatlakozók azonosak voltak.
-
mezis
félisten
válasz
rostiron #64159 üzenetére
Valahol azt olvastam, hogy pl a HP szokott a laptopjaiba beépíteni a töltő csatlakozó után adatkiolvasó áramkört. Az adatok a pedig a töltőben vannak egy kicsi, kétlábú "fekete dobozban". Ezen adatok alapján vagy engedi a töltést (a mi drága töltőnk) vagy nem. [link]
-
Kernel
nagyúr
válasz
rostiron #64159 üzenetére
Amikor úgy írom, hogy elképzelhető, az nem biztos sajnos, ezért lenne jó keresztpróbát is végezni.
Le tud merülni, még akkor is, ha látszólag ad le feszültséget a két szélső ponton, ahogy ráterhel a laptop, rögtön le is esik és lekapcsol az akku védelme. Annyi ideje sincs, hogy mozduljon bármi.
Rá lehet tölteni szükséghelyzetben akár egy ellenálláson keresztül is, csak figyelni kell közben az emelkedő feszültséget, cellánként 4,2 V-ig mehet.
Igaz, hogy a védelem túltölteni sem engedi, de azt nem jó feszegetni.
(#64158) nyirzoz
Itt látni belőle:
-
Kernel
nagyúr
válasz
nyirzoz #64156 üzenetére

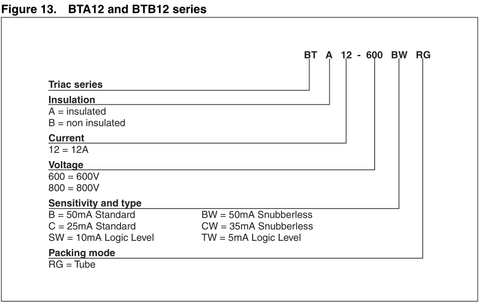

Érzékenység mindegy lenne ebben az esetben, de a snubberless szükséges, főleg induktív terhelés esetén, mert az egyszerű áramkör nem tartalmaz szűrőalkatrészeket:
(#64155) rostiron
Közben elfelejtettem, hogy itt nem az alaplapba van forrasztva az aljzat, így az ottani törési lehetőség kiesik.
Elképzelhető, hogy az adatvonal terhelésre így viselkedik, ha nem zárlat húzza le, akkor lehet normális.
-
-
rostiron
őstag
-
-
Kernel
nagyúr
-
-
Kernel
nagyúr
-
rostiron
őstag
válasz
Kernel #64143 üzenetére
Ezen a gép semmit nem csinál. Tehát ha jól értem kell a középső tüske bekötése mindenképp.
Hogy tudnám kideríteni, hogy csak az aljzat sérülése miatt nem csinál semmit a gép ?Az a fura hogy mérhető a feszültség az alaplapra csatlakozó dugón.
Azt hiszem egy led van még a táp aljzaton, az se világit.
Sérülhetett a táp, ha a dugóján mérhető a feszültség ?
-
Kernel
nagyúr
válasz
rostiron #64142 üzenetére

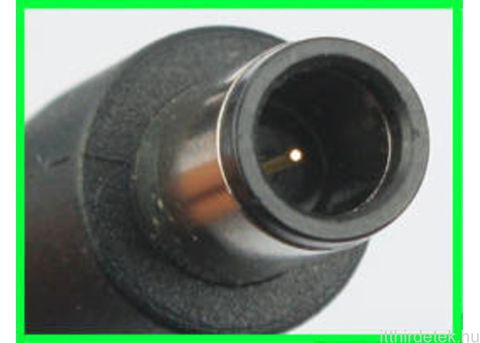

Van itt két HP táp, 4,5 és 7,5 mm külső átmérővel.
Mindkettőnél külső a GND, belső gyűrű +. Tű a kettő között, 10, illetve 11 V.
Ha az adatvonal nem működik, a Windows Eszközkelőben nem tudja beolvasni a tápegység típusát, csatlakoztatott állapotát.
Viszont a töltésnek Windows nélkül is menni kell értelemszerűen, a leállított gépen. De ezt még nem figyeltem, hogy van-e ilyenkor szoftveres azonosítás a BIOS-részéről, vagy csak tisztán hardveresen indul a töltés, vagy típusfüggő.
-
Kernel
nagyúr
válasz
rostiron #64140 üzenetére
Mindig a gyűrűkön kapja a tápot, mert az bírja a szükséges áramot átvinni. A vékony tűn nincs terhelés, az csak a tápegységben lévő EPROM adatvezetéke, amit kiolvas a laptop.
Ez a 3 lábú EPROM (nem elütés, szimpla E), amit akár ki is lehet venni a tápegységből és beépíteni a laptopba fixre.
Ezután bármilyen tápforrás ráköthető, mert a laptop "azt hiszi", hogy rajta van a gyári tápegység:
https://prohardver.hu/tema/hobby_elektronika/hsz_62962-62962.html
Az adatvezetéken lévő feszültséggel nem kell különösebben foglalkozni, az nem táp és nem GND. Remélhetőleg védve van az ellen, ha bármelyikhez záródna véletlenül, de legjobb nem piszkálni, nehogy tönkremenjen az EPROM.
-
rostiron
őstag
Szia.

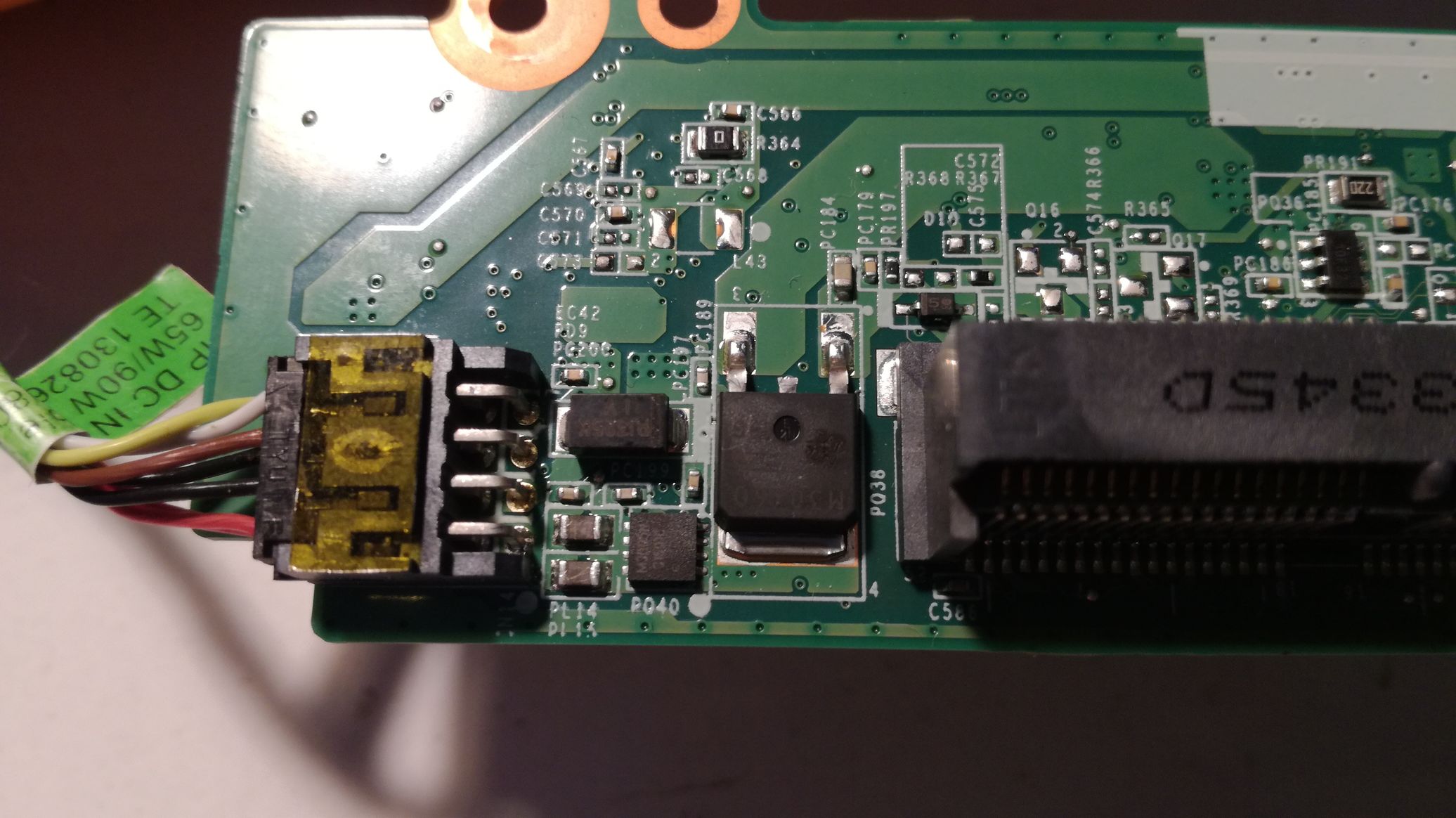

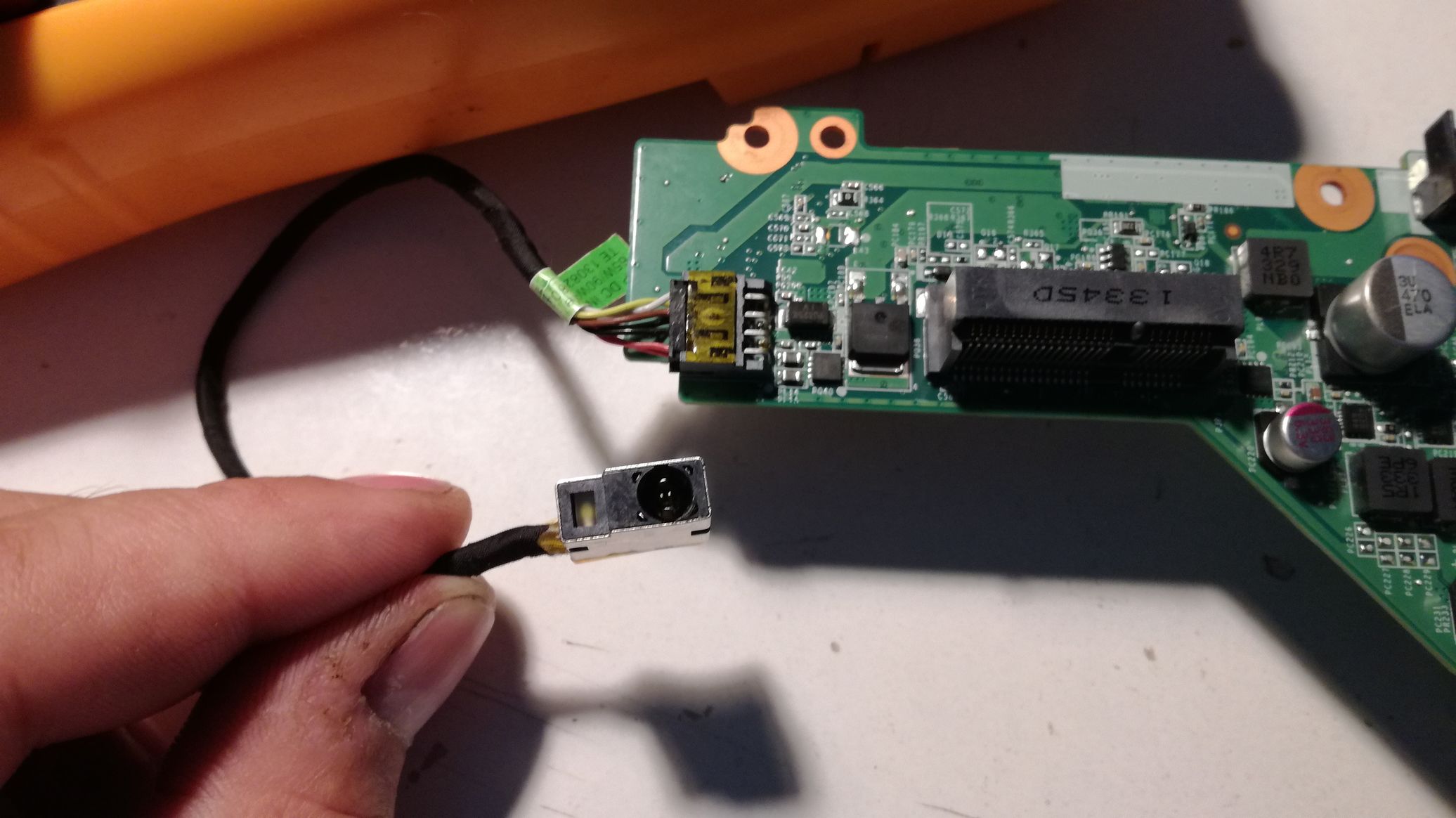

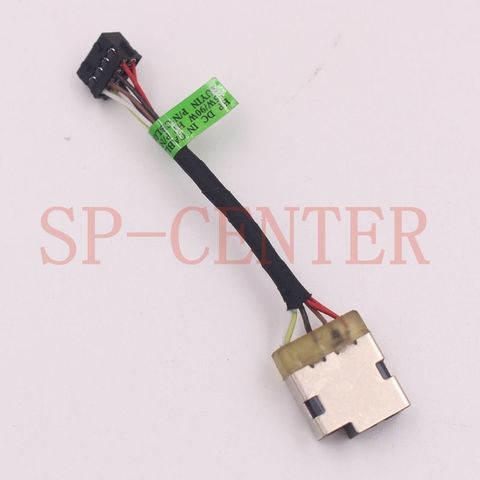

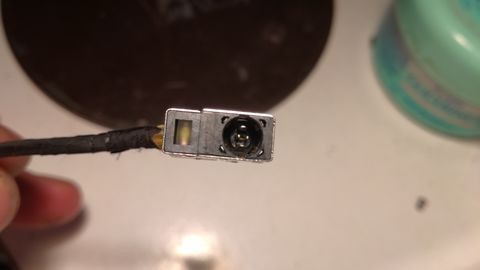

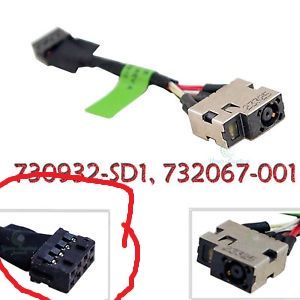

A történet a következő. Egy barátom laptopja, aki ahogy lépett beleakadt a tápkábelbe ( kitépte ), és állítása szerint azóta nem jó.
Az aljzat közepéből kijött egy kis műanyag ami az érintkezőket pozicionálja. De ahogy nézem, a dugó most is érintkezik rendesen, és a kis kábel végén ami az alaplapra megy mérhető a feszültség.
Mégse indul a laptop. Van tippetek mi történhetett ???Nem találok egyértelmű hp táp kiosztást. Van itthon egy dell amin a külső gyürű és a tüske között nem mérhető a 19v. De ennél a hp-nál ott is. Arra gondoltam. hogy a kis zsinór végén a csatlakozóból ami az alaplapra megy kiszedem a kis tüske drótját és úgy csinálok egy próbát. Innen:
Amiket találok hp rajzokat, azokon is a két gyűrű gnd és a +
-
-
rostiron
őstag

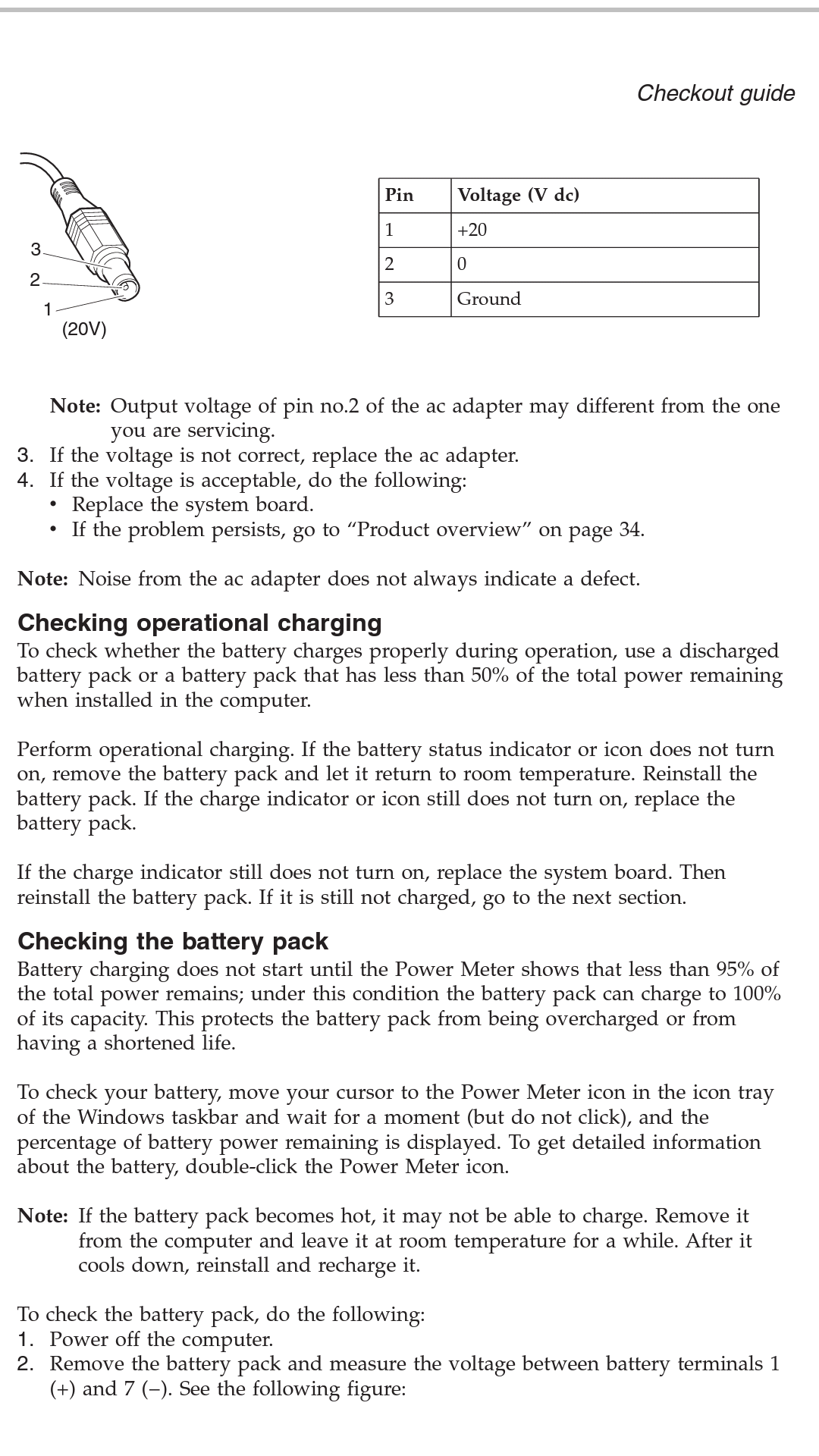

Ha jól néztem, bár az angol nem megy, akkor a külső gyűrű a gnd és a belső a +19V
A kis tüskén meg kommunikál a töltővel.Működne ha a kis tüskét kihagynám, és valahogy csak a gnd-t és a + bekötném???
-
terapeuta007
aktív tag
tiszteletem urak!
4x3w os bt-os hangszorot kéne épiteni.(akkurol menne ugyebár)
ugye bluetooth modullal szorakoztam az elozo napokban.
kernel:3centi vastag kábellel jack dugo nelkul direktbe kotottem osze a bt modult meg az erositot de még mindig ugy zajongott mint a picsa.
darvinya: benne van az usb kulso femreszeben a minuszmár nem tudom mit basszak.
azon is gondolkodom hogy ugy abszolválom a dolgot hogy veszek 2db [link]
ilyet. csak akkor az egyikről kéne meghajtani a másik bemenetét. ami nemtudom menyire nehéz dolog. lehet kell egy ilyen kicsike eloerosites közé mondjuk lm386 vagy gyengébb másfajta (tranzisztor esetleg)(ti jobban ertetek hozzá) -
válasz
rostiron #64134 üzenetére
Az egyik az azonosítás, amin a tápban levő chippel tud kommunikálni, így tudja, milyen tápot (milyen teljesítményű) dugtak rá.
Google, HP power supply pinout, és ott lesz, melyik micsodaBele tudsz hackelni normál Sony aljzatot is, és akkor egy bármilyen laptoptápról használhatod - vannak is ilyen adapterek pl.
De a bekötésre vigyázz, mert már javítottam olyan alaplapot, amire rosszul kötötték a 3 eret, és kicsit elégett a töltésvezérlő IC -
rostiron
őstag
válasz
gyenesmartin #64133 üzenetére
Külső gyűrű, és belső gyűrű közt is ott a feszültség 19,6 volt.
És a külső gyűrű és tüske között is. Hogy működhet ? -
válasz
sestertius #64124 üzenetére
Igy nehez lesz segiteni, kb. mintha
Van egy Opel autom es keresek hozza szimmeringet.
Nasa titok a monitor pontos tipusa, az IC konkret neve, esetleg egy fenykep a tappanelrol..? -
vizimento
senior tag
Hoverboard ügyben valami sokkal egyszerűbbre gondoltam...
Pl ez kivitelezhető? Vagy nem ilyen egyszerű?Minden kuka belőle, csak a kerék a motorral maradna, meg az akku.
+ Venni hozzá a két oldalra két külön controllert.
+ Egy transmittert.
+ Egy receivert.Ha kivitelezhető, tudnátok ajánlani is konkrét típust ebay-ről vagy ali-ról?
-
darvinya
titán
válasz
kleinguru #64123 üzenetére
3D modellel gond lesz, hogy kiáll nagyon a falból és rögzítés sima 65-ös doboznál karmos megoldással vannak megoldava a szerelvények és ugyan ezt kellene átalakítónál is.
Ez sima 65-ös
Csavaros 65-ös
Ennél fel csavarozhatható falon kívüli 100-as doboz, amibe beszerelhető Xiaomi kapcsoló.
-
Teasüti
nagyúr
válasz
Teasüti #64125 üzenetére
Asszem inkább ezen az úton megyek.
100 db ilyen mosfet pár száz Ft. -
Teasüti
nagyúr
Tudtok ajánlani egy 3,3V-5V szintillesztő chip-et 400 kHz-es I2C buszhoz?
Vmi nem túl miniatűrt, hogy pákával még be tudjam ültetni.
Aliexpress-en keresgélek, de csak break-out board formában találok.
Köszönöm! -
sestertius
őstag
Üdv!
Nem tudom merre kérdezzek, szóval segítséget kérnék, hol érdeklődjek - ha nem volnék helyben:
Egy 24-es HP monitor táp panelen kiment egy IC, és fogalmam nincs, hol lehet ilyet beszerezni. Utána olvasva csak ezt kell - jó esetben - cserélni, és minden oké lesz vele... csak nem találok ilyet...
Köszönet a segítségért! -
-
Kernel
nagyúr
válasz
kleinguru #64120 üzenetére
Nem láttam még ilyet, talán nem is létezik, vagy csak számomra nem életszerű. Egyéni kreativitás, barkácsolás jöhet szóba:
https://prohardver.hu/tema/hazi_barkacs_ganyolas_takolas_megdobbento_gepek/friss.html
Csak azért linkelem, mert a topikban szoktak "kreatívkodni".
De ennyi erővel én bontással is elintézném, nem olyan nagy kaland egy kis gipszelés (hacsak nem bérelt lakás) és a későbbiekben is tudsz bele szögletes kapcsolókat rendelni. Aliexpressen van sokféle (érintőszenzoros vagy mechanikus is), ha ez lecserélésre kerülne.
-
Sziasztok!
Segítségeteket szeretném kérni!
Szeretném kicserélni a villanykapcsolómat, de jelenleg a csavarnélküli régi eu-s kötődoboz van a falban. Viszont, amit szeretnék a helyére az UK (szögletes). Jó lenne bontás nélkül valami átalakítóval megoldani, de a jó égnek nem találok ilyet.Nyilván megemelné a kapcsolót, de bármikor visszalakítható lenne és nekem is működne a xiaomi wall switchem.
Köszi előre is
-
Kernel
nagyúr
Itt vannak egyébként ilyen 9V-os LED-ek:
https://www.aliexpress.com/wholesale?SearchText=2835+SMD+LED+9V
De ahogy régebben is említettem, ez csak névleges feszültség és az egyszerűség kedvéért nevezik így. A LED-eket továbbra is árammal kell meghajtani, azt kell korlátozni / stabilizálni, a feszültség ahhoz képest csak kialakul.
A 9V-os példányok előnye, illetve azért találták ki, mert így sorosan kevesebb tokból lehet összerakni annyi feszültséget, ami a 115/230 V-os lámpákhoz elegendő vagy szükséges.
Szintén ezeknél a lámpáknál szempont az is, hogy inkább nagyobb feszültségű és kisebb áramú sort kell építeni, a gazdaságos konstrukció érdekében.
-
BUZZLGHTYR
senior tag
Van egy energetic ct 12 szobabiciklim, milyen arammal lehetne feleleszteni? Pribaltammar sokmindent de semmi. Talan mar rossz lehet?
-
gyenesmartin
őstag
válasz
darvinya #64116 üzenetére
Vagy csinálsz magadnak egy ilyet. Veszel kaidomain-ról xpl ledet, azt ráforrasztod valamilyenen réz bordára a thermal padjét, a kivezetésére meg forrasztasz vezetéket. Nagyon gány megoldás, de csak ezzel lehetne elérni a kívánt teljesítményt ilyen méretben. Valószínűleg több ledet is kellesz majd venned.
-
darvinya
titán
Azért kérdeztem, mert még nem találtam.
Pedig 5W-os lehet, ha csak mostani SMD Cob -ot nézem, csak alsó test kialakítása más.(#64115) gyenesmartin
Kösz, ezt néztem met, de ez nem adna min. 3W-os teljesítményt.
Mind1, megpróbálok kis kínaival konzultálni, hátha gyártásba vennének ilyen kialakítást.
-
Lompos48
nagyúr
válasz
darvinya #64107 üzenetére
Az 5mm-es LED egy 1 mm2 körüli felületre van montírozva és egy 0,7-es lábon tud szabadulni a hőtől. A COB esetében (amit a fiókomból vettem elő) ez egy 5 mm átmérójű termal-pad van, amivel már bordára rögzíthető. A 25x a két átmérőből számolt felületett hivatott közelíteni (ugye, négyzetes). Amit sugalltál a rajzoddal már akkpor is aberráció, ha odaképzelsz egy TO3-as tokkal egyező felületű bordát (lást korábbi hasonlatomat).
-
Kernel
nagyúr
Ez természetes, mivel a határolási jelleggörbe nem szögletes, hanem átmenetes (ld. diódakarakterisztika).
Kisebb feszültségen is már nyit, de akkor még kisebb az áram, illetve teljesítmény. Például a 12 V-os LED-szalagon is 3 db LED van sorosan egy áramkorlátozó ellenállással. Ezek a szalagok is halványan már kezdenek világítani 8 V körül.
Egyébként a hőmérséklet elárulja, hogy meddig lehet növelni az áramot. Ha például a kézzel tűrhető határ alatt maradsz, az jó elvileg, gyárilag sok esetben annál forróbbra tervezik.
Múltkor néztem pár adatlapot, 85 °C üzemi, illetve 100-105 °C határérték előfordul a márkásabb LED-eknél.
-
válasz
Kernel #64095 üzenetére
Köszönöm szépen a részletes választ!
Ez szerintem nagy teljesítményű, mert elég jó fénye van (egyébként Lidl-ös Livarno izzóról van szó), és látszik benne 3 dudor:Ebből gondolom, hogy 3 led lehet benne, vagyis a 9V-os, de akkor viszont nem értem, hogy 3x3,3V=9,9V nyitófeszültség mellett hogy tud már 8,4V-ról világítani?
-
darvinya
titán
válasz
Lompos48 #64106 üzenetére

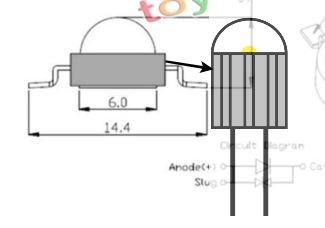

A felületek közötti különbség legalább 25-szörös (1mm vs. 5mm átmérő).
Miért is?
COB 1mm vastag ∅7mm
Amit készítettem képen 3-4mm vastag ∅5mmAkkor melyik tud több elvezetni?
Nem azt írtam, hogy 5mm LED konstrukciót keresek (ez képen is látható), hanem COB, ami kinézetre 5mm LED. -
Lompos48
nagyúr
válasz
darvinya #64102 üzenetére
Ha felboncolsz egy-egy példányt, rájössz mekkora konstrukciós külonbség van közöttük. Elsősorban a chip méretében, másodsorban pedig szerelésben. Az 5mm-es a katód-lábra van biggyesztve egy miliméteres "tányérkára", ahol a hőátadás kizárólag a terminálon történhet. A COB chip jóval nagyobb és egy termál-padra van szerelve úgy, hogy a hóátadás a külvilág felé a tok aljának egész felületén történik. A felületek közötti különbség legalább 25-szörös (1mm vs. 5mm átmérő).
-
válasz
vizimento #64099 üzenetére
Ha a saját motorvezérlőjét nem tudod leválasztani a balanszer elektronikáról, akkor kellene hozzá két saját brushless motorvezérlő, egy Arduino kompatibilis lap meg mondjuk Bluetooth, akkor akár telefonról is tudod vezérelni (programot se kell írni hozzá, van pár letölthető a Play-en).
Új hozzászólás Aktív témák
Hirdetés
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
