Kérdésem, hogy befolyásolhatja a Q5 rossz behelyéze(bár kétlem, hiszen az egy kapcsoló).
Azért hagyjuk meg neki a JFET mivoltát, még ha analóg kapcsoló szerepét is tölti be. És egy kapcsolónál se cserélgetheted fel a kontaktusokat a kapcsolószárral.
Tekints úgy rá, mint egy "rossz" kapcsolóra, ami nem tud rövidre zárni, hanem csak egy párszáz ohmos kontaktusra képes. De azt sem szabad keverni a vezérlőelektródával. -
darvinya
titán
válasz
Lompos48
#39044
üzenetére
Akkor kukázom.
Már csak a Q3-as rejtély/hibát kellene megoldani.(legtöbbször sok átnézés után jövök ide kérdezni)
E nélkül működik, de túl erős a leadott jel.
Így alig lehet hangerő potméterét feljebb tekerni.Kérdésem, hogy befolyásolhatja a Q5 rossz behelyéze(bár kétlem, hiszen az egy kapcsoló).
-
-
-
darvinya
titán
válasz
Lompos48
#39035
üzenetére
Kimértem és ezek az értékek vannak amit írsz.
CH1 rajznál sem jó mert ott a kapcsoló összezárja a két polust, ha a táp alzat leírását nézzük.
Igen a sztereó aljzat jobb oldali lábán keresztül zárul a test/-.
Amúgy itt fordított bekötésű a táp aljazat, azaz a külső rész a pozitív és a belső a negatív.

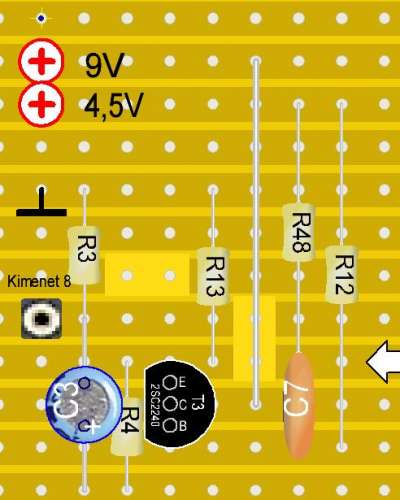

Így tudja kapcsolni/leválasztani az elem +-t a táp +-t.Javítottam a rajzot az elkészített nyákot alapul véve.
A változás a védelem kapcsán annyi, hogy a mély és a magas szűkebb tartományú lesz és inkább a közép tartomány érvényesül.
-
Lompos48
nagyúr
válasz
darvinya
#39030
üzenetére
...amint a használom a kapcsolást, alig van hangja a kikapcsolt torzító nem működik.
A Q3 emitterében jel nélkül egy 3.8-3.9V-os egyenszint kell legyen, mert az R12 így hat rá, ha a 4.5V-os táp él. Jellel pedig a bázisra, a Q5-től vagy Q10-től érkező jelet ismétli kis DC eltolással, ami itt nem fontos. Ebből ennyi. Más nincs.
...a negatív polusra tervezet dióda+ellenállás polaritás védelem beiktatása hangzás változást okoz kis mértékben.
Nem tudom mit nevezel védelemnek. A két bemenet (input és AC adaptor) elég furcsán van ott bekötve. Őszintén nem is értem egészen. Az AC adaptor-nál nem lehet AC-t rákötni, esetleg ott is DC-ról lehet szó, amit tényleg egy hálózati adapter állít elő. Azt sem értem, hogy mit keres az elem a bemenet egyik jelkontaktusára kötve, mert szerintem az egy sztereo jack fogadására való.
Tény, hogy ez a táplálás becsületesen a hónapokkal korábbanbogarászott boss CH-1 kapcsolási rajzában volt becsületesen megoldva. -
darvinya
titán
válasz
Lompos48
#39029
üzenetére
Épp ezért nem értem mi lehet a gond.
Vagy már 100x átnéztem ezt a rajzot kapcsolást, minden jó egyezik a rajzzal.
De amint a használom a kapcsolást, alig van hangja a kikapcsolt torzító nem működik.
Amit még észre vettem, hogy a negatív polusra tervezet dióda+ellenállás polaritás védelem beiktatása hangzás változást okoz kis mértékben.
Ez is egy rejtély. -
-
donmackó
addikt
válasz
kukinyo
#39011
üzenetére
A motornál a kondenzátor szokott bedögleni. Ezek általában olyanok hogy van 1 bemenője, és több kimenője különböző kapacitás értékekkel. Megeshet hogy egy részén elégett a fólia vagy csak szimplán megszakadt a kivezetése. Ventilátoros csillároknál is ez jellemző probléma.
-
Kernel
nagyúr
üresjárati feszültsége 2x19 volt, illetve 1x15 volt, terheletlenül.
Ez ugyebár nem értelmezhető, egyébként a 2x17 V-os trafó is elég lehet.
Izzólámpákkal lehetne terhelni, pl. sorosan kötött 12V autóizzókkal, de a kívánt terhelőáramot nehéz összehozni. Profi műterhelésekkel, nagyteljesítményű ellenállásokkal pedig még a rutinosabb barkácsolók sincsenek általában felszerelkezve.
-
Kernel
nagyúr
válasz
OLITS02
#39004
üzenetére

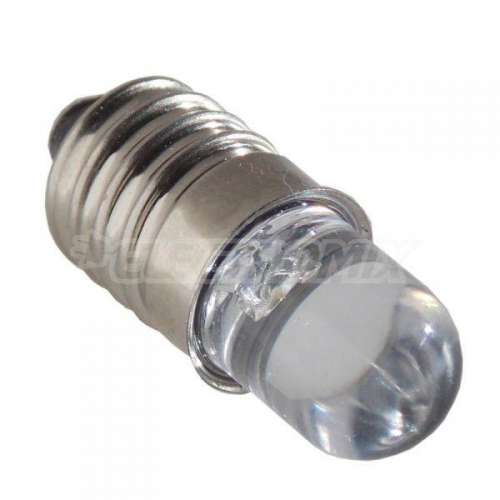

Nem volt még ilyenem, de "E10 LED Bulb" címszó alatt úgy látom, létezik DC 6V, 12 V stb. vagyis meghatározott feszültségre méretezett LED.
Létezik ugyanakkor AC 10-30V között használható, 20 mA-es LED például, ami arra utal, hogy egyenirányítót és integrált áramgenerátort is tartalmaz. Ezáltal biztosítható a stabilizált áram, tág feszültséghatárok között.
Feltehetően ilyen lesz a tiéd is, AC 4-24V, 20 mA. De ezt neked kellene tudni, hogy AC LED-et vásároltál, vagy mit.
Ekkor viszont gond lesz, áramgenerátorokat sorosan kötni nem jó, mert bizonytalan, kiszámíthatatlan rajtuk a feszültség eloszlása. Valamelyiken könnyen 24 V felé is szaladhat, amitől elszáll. Nem garantálható ugyanis, hogy mindegyik áramgenerátor pontosan 20 mA-re stabilizál, tökéletesen egyformák nem lehetnek.
Ezért ilyen eszközöket csak párhuzamosan ajánlott kötni, valamilyen ismert értékű feszültségre.
-
kukinyo
addikt
-
#39016
(jan)
őstag
FireKeeper
#39013
(jan)
őstag
válasz
FireKeeper
#39013
üzenetére
Vagy lcd-s fordulatszamerot kocsiba ami mondjuk hofokot is mert
-
#39015
kjani18
őstag
FireKeeper
#39013
kjani18
őstag
válasz
FireKeeper
#39013
üzenetére
Csinálj egy DC->DC step up/down áramkört. pl. in 2,4V - 30V out 2,4V - 30V szabályozható! Min 20W.
Ja, cél IC nélkül! -
#39013
FireKeeper
nagyúr
FireKeeper
nagyúr
Sziasztok!
Egy kis brainstormingra lenne szükségem.
Suliban önálló labor tárgy alatt ki kéne találnom valami áramkör tervezési feladatot, amit a félév során megvalósítok, azonban nem igazán van ötletem, hogy mégis mit kéne megvalósítani.
Szóval nem konkrét kapcsolást keresek, inkább valamilyen problémát, amit egyszerű analóg/digitális áramkörrel vagy mikrokontrollerrel lehetne megoldani. Nem kell túl nagy bonyolultságú dologra gondolni, de azért ne két LED-et villogtasson a kütyü, szóval a cucc megtervezése-nyák terv elkészítése-legyártás-összeállítás-felprogramozás (ha kell)-bemérés kitöltsön egy szemesztert.
Első gondolatom egy hangfrekvenciás erősítő volt, de az nem biztos hogy kellően komoly téma, illetve felmerült még egy ventilátor szabályzó PC-be, vagy RFID-s beléptető ötlete is. Szóval ilyesmi kaliberű ötleteket várnék, lehet ez ház körüli feladatokat segítő cucc, szórakoztató elektronika, stb...
Előre is köszi! -
kukinyo
addikt
Sziasztok
Előre jelzem hogy nem vagyok szakember de egy alkatrész kicserélésével nincs gondom.
Kérdésem a következő: Behalt a ventilátorom, illetve hiába kapcsolom a legnagyobb fokozatba, nem teljes sebességgel pörög. Még régen olvastam erről, hogy valamit ki kell benne cserélni (mert "elfáradt") de nem emlékszem hogy mit, és a cikket sem találom.Gondolom egy hozzáértőnek nem jelent problémát, sötét agyamat felvilágosítani.
Köszi. -
#22145024
törölt tag
pl max1811, mint az egyik legegyszerűbben használható. Mondjuk ez nem párszáz, de legalább bolondbiztos, és jól illeszkedik az USB 100/500mA-es korlátjához, illetve puluszban még a cella tipusát is tudod állítani, hogy 4.1V vs. 4.2V-ra töltse (3.6V/3.7V).
A beszerezhetőség egy másik kérdés, így célszerűbb megfordítani az ügymenetet és neked (nektek) kitalálni, hogy mit vagytok hajlandók beszerezni. A lényeg, hogy valami USB Li-Ion linear charger név alapján keressetek, illetve a tokozás SO8, vagy SOT23-5, SOT23-6 (esetleg DIPx). Ezeket próbanyákon is meg lehet építeni, vagy dead bug style/manhattan style módon. Lomexben nem tudom mi van, először inkább Chipcad-nél érdeklődnék a fentieket figyelmbe véve, aztán HQ. Ha ezeknél nincs, akkor farnell.hu, vagy a "TME lerakat" HRe. A max1811-et szerintem nem tartják Mo.-on... Néha vannak meglepő találatok a conradnál, a szegedi RET-nél, vagy a miskolci SOS-nél is. A RET-nek volt/van pesti átvevőhelye, így nem kell az IC árát mégegyszer kifizetni postázás címén.
Ha nulla forintból szeretnétek kihozni, akkor meg kell bontani egyet valamilyen régebbi telóból.
-
kisi
aktív tag
válasz
Kernel
#39001
üzenetére
Tehát, ha jól értem, elvileg a lomexnél kapható 2x17 volt 150wattos toroid is tudná szolgáltatni a kapcsolásnak kellő feszültséget, mivel a 2x17 volt terhelve értendő.Ha ezt egyenirányítás után az elkó simítja, még mindig több, mint a 15 voltos stabkockákhoz kellő feszültség.
De valószínűbb, hogy azt használnám, amit én tekertem meg. ennek az üresjárati feszültsége 2x19 volt, illetve 1x15 volt, terheletlenül. Ez egy kb 100-120 wattos hypersil trafó.
Le tudom mérni valahogyan, hogy terhelve mennyit ad le? Illetve, hogy ez a leadott feszültség elegendő e a nemrég linkelt kapcsolásnak? Nem igazán szeretném újratekerni, nincs fűtés a műhelyben... Tartok tőle, hogy terhelve nem lesz elég a feszültség a stabkockának. -
PHM
addikt
válasz
OLITS02
#39004
üzenetére
Ez így nem fog menni, lévén, hogy a ledeknek valószínűleg egyforma
a polaritása, míg a foglalatokban ez a feltétel nem biztos, hogy teljesül.
Először meg kéne nézni, hogy van-e a ledekben graetz-híd.
Ha van, mindkét irányban világít, ha feszültséget kap.
Ekkor nincs más teendő, mint cserélni az izzókat.
Ha csak úgy működik, hogy egyféleképpen kapja a feszültséget,
akkor még kell egy egyenirányító, + az összes foglalatot át kell
vizsgálni, hogy polaritás helyesen vannak-e sorba kötve.
Igazából szerintem olcsóbb és egyszerűbb lenne egy ledes füzér beszerzése. -
mezis
félisten
válasz
OLITS02
#39004
üzenetére
A legegyszerűbb megoldás egy 230/110 V-os kicsi leválasztó trafó lenne. Így csak akkor rázna, ha mindkét vezetéket érinted egyszerre. E helyett megtenné "auto trafó" módban használni egy olyan trafót, aminek van 110 V-os (127 V-os) leágazása (régi csengőtrafó).
Mindenképp kell egy egyenirányító Graetz vagy 4 db 1N4007-es (vagy valami hasonló) dióda. Valószínű, hogy kell még egy áramkorlátozó ellenállás is a Graetz után (kb 80 V/0,02 A = 4000 Ohm kb 2 W-os). Vagy a Graetz elé egy kondenzátor (Sacc:50 - 500 nF).
Környezetkímélés: Graetz, kondenzátor újrahasznosítható kiégett energiatakarékos fényforrásokból.
A kondenzátoros megoldás közvetlenül 230 V-ról is megoldható, de érintésvédelem miatt (gyerekek !) én a leválasztó trafós megoldást javaslom. -
bandi94
tag
válasz
OLITS02
#39004
üzenetére
[link] ?
Ja és ha ledet akarsz róla járatni akkor nem ártana egyenirányítani a hálózati feszültséget (abban az esetben (230*1,25)volt feszültséggel kell számolni, plusz akkora feszültségű dióda hidat és pufferkondenzátort használni), de nem vagyok benne biztos hogy kell, lévén, hogy a LED is egy dióda.De majd az okosak megmondják.
-
OLITS02
csendes tag
Tisztelt fórumozók!
Ezidáig LED témával foglalkozó blogot nem találtam,hátha van köztetek olyan aki otthon van ebben a témában.A problémám a következő van egy réges régi békebeli szép karácsonyi világításom ami 12db-os és
sorba kötött 20 voltos e10-es izzókból áll.Mivel ilyen izzót nem lehet kapni rendes 14 voltos karácsonyfaizzót
használva állandóan kiégnek.Tudtam szerezni e10-es Ledeket melyek 4-24 volt 20mA értékűek.Hogyan használhatom ezeket 220 volttal sorbakötve 12 db-ot,kell-e előtét ellenállás hozzá és ha igen milyen értékű??
Ha valaki tud légyszi segítsen.Köszönettel: Olits02
-
moha21
veterán
Sziasztok!
[link] hasonló tudású eszközre lenne szükségem.
Multiméterhez nem gyártanak külön áramváltót megfizethetőbb árban? Nekem leginkább mA-s kúszóáramak mérésére kellene. Egyébként ez az eszköz sem drága csak már unom, hogy vagy 10 lakatfogó kell az embernek.
-
Kernel
nagyúr
-
Kernel
nagyúr
Nem +/-, hanem 2x19 V AC a trafó szekundere.
19x gyök2 vagyis 26,8 V csúcsra töltődne a puffer, de ebből lejön egy diódányi feszültségesés (itt nem kettővel kell számolni, az a teljes Graetz-hídra vonatkozna), kb. 26 V lenne az üresjárási feszültség, de ezt már a nyugalmi áram is lehúzhatja 24-re.
Vagyis adott kb. 2x 24 V, ami terhelés közben tovább esik, de a stabilizátor még kellő tartalékkal elő tud állítani belőle 2x 15 V-ot, már amennyiben a trafó teljesítménye is az adott célra elegendő.
Tekints úgy rá, mint egy "rossz" kapcsolóra, ami nem tud rövidre zárni, hanem csak egy párszáz ohmos kontaktusra képes. De azt sem szabad keverni a vezérlőelektródával.
