#44300
schawo
titán
csabyka666
#44298
válasz
csabyka666
#44298
üzenetére
Ha van kedved forrasztgatni, akkor elméletileg bármelyik mai utángyártott telefonaksi jó, amelyik méretileg megfelel, az összes 3,7V-os. Keress valami tepsifónt, azokban eleve nagy aksi van, az utángyártottak sem lesznek gyengék. Ebayen van minden, Kínából fillérekért.
-
#68216320
törölt tag
válasz
#68216320
#44296
üzenetére

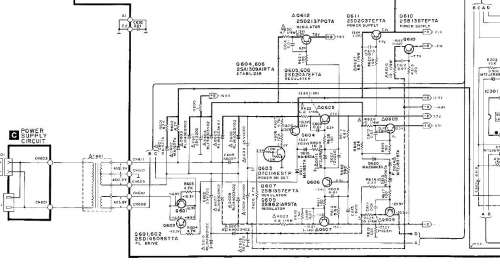

Pár mérés után egy furcsaságra lettem figyelmes. Ha a linkelt kép-et nézem, akkor a D601 és D602 diódák után lévő R601 és R602 47k ellenállások dióda felöli oldlán 6.1V-ot mérek, de a másik oldalon már csak 1V-ot. Ami azért furcsa, mert ha végigkövetem az ágat, akkor a kép széle felé erre az ágra van egy 5.2V-os jelölés. Mi okozhatja a problémát? Kikapcsolva közvetlenül rámértem az ellenállásokra és 4.6k-t jelzezett a műszer.
A teljes kapcsolási rajz ebben a pdf-ben van.
-
#44298
csabyka666
veterán
Üdv mindenkinek!
Hozzám került egy MyAudio Tablet Series 7, ami nem indult. Szétszedtem, és megmértem az akksiját, 0V-ot mutatott a műszer. Egy 3,7V-os Li-ion akku van benne, és szerencsémre pont volt itthon pár darab Nokia BL-5C, szóval beleszerkesztettem egyet. A baj csak az, hogy ezek egyrészt régiek, és teljesen feltöltve is csak 10 percig hajtják meg a tabletet - ami nem is csoda, mert gondolom nem ekkora igénybevételre tervezték anno.
Kérdésem az lenne, hogy tudtok-e olyan (megbízható) forrást, ahonnan jó áron tudok vásárolni akksit ebbe a MyAudio csodába? A gyári akkuján ezeket találtam: 3,7V, 3247150, ez alapján a netes infók tükrében 2400mAh-s akkumulátorra gyanítok. Hát nem erőltették meg magukat, az biztos.
Szóval tudok olyan helyet, ahonnan olcsón lehet jó akksikat venni?
-
#68216320
törölt tag
Urak. Egy regi technics rs-bx501 magnot szeretnek eletre kelteni. Valami tap koruli gondja lehet, mert be sem lehet kapcsolni es a standby led sem vilagit. Trafo szekunderein megvan a szukseges fesz., de tovabb nincs otletem. Ahhoz, hogy tovabb juthassak segitsegre volna szuksegem. Megprobalom valahogy kiszedni a szervizkonyvbol a kapcsolasi rajzok kozul a tap reszt, hatha segitene valaki felderiteni a hibat. Par tranyonal mertem emitter feszt, de nincsenek rendben. Csak tippelnek, h nagyon az elejen lehet valami gond.
-
Kernel
nagyúr
válasz
djleszek
#44292
üzenetére
Odafigyeléssel én megkockáztatnám az APT 100 trafót, szükség esetén beavatkoznék, ha túlzottan melegszik valami.
De ha azt nézzük, hogy 50 --> 55, az 10 % növekedés, márpedig +/- 10 % tűrés még a hálózati feszültség ingadozása miatt is előállhat, vagyis ennyit egyébként is be kellett tervezni a végfokba.
Egy Graetz-híd és 2 x 10 000 μF már elég a működéshez.
-
Kernel
nagyúr
válasz
djleszek
#44290
üzenetére
A gyáriban is csak 1 db trafó van, a rajzokon pedig nem mindig szokás feltüntetni a bal és jobb oldalakat, csak a baloldalt. De a rajzon mutatják a nyilak, hogy a táp átkötődik a jobboldalra is.
Annyi, hogy a gyáriban nem toroid van, hanem egy műgyantával kiöntött kétoszlopos trafó, ami nagyon alkalmas ilyen célra.

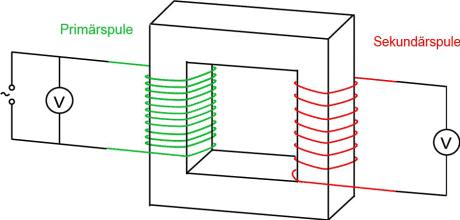

Ennek ez az elvi vázlata:
De a gyakorlatban a mind a primer, mind a szekunder tekercseket megfelezve elosztják a két oszlopra, hogy teljesen szimmetrikus legyen, ezáltal kiegyenlített a vasmag fluxusterhelése, kisebb a mágneses szórás.

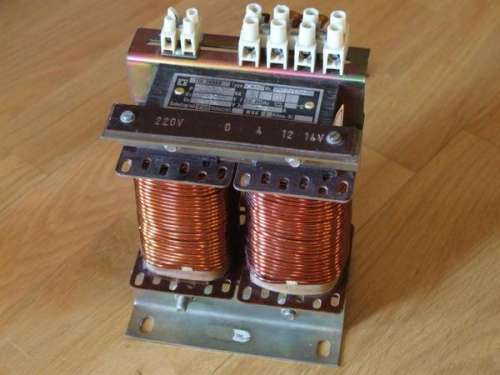

Belül szokott lenni a primer, kívül a szekunder látszik csak:
Modernebb változata:
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#44288
üzenetére
Ez már nem szkennelt rajz, át van alakítva, ki van egészítve. Nyilván nem kívánok semmilyen haszonszerzést folytatni ebből, csak írni róla egy rövidebb bejegyzést a logouton, pár mérési eredménnyel, stb. Sok munkám volt vele, sok tapasztalat jött össze. Mondjuk már rég készen lennék vele, ha kicsit jobban odafigyeltem volna az első verzió elkészítésénél.
A Xerox meg áhh...
-
Kernel
nagyúr
válasz
CPT.Pirk
#44287
üzenetére
Írni lehet róla, otthon összerakni is lehet, anyagi haszonszerzés céljából gyártani minimum nem illik, maximum meg attól függ, hogy védett-e, de azt nem tudom.
További gond lehet egy könyvből szkennelt rajz felrakása, ami ellen a könyv szerzője, jogtulajdonosa is felléphet.
Egy érdekes esetet olvastam nemrég az Elektrotanya fórumán. A Xerox emailben felszólította őket, hogy a honlapon lévő gyári dokumentációkat távolítsák el, szokásos fenyegetőzés, per kilátásba helyezése.
Nyilván inkább levették, a fórumozók meg szidták a Xeroxot, hogy akkor a gyártott kacatokat majd javítsa más... Közben kiderült, hogy a nem publikus levélváltásokban a Xerox embere sem teljesen értett egyet a dologgal, de ő csak a munkáját végezte.
Persze, ez már bizonyára nem a szellemi termékről szól, azt úgyis megszerzi a konkurencia, ha akarja, de vannak gyártók, akiknek szerviztevékenység is külön üzlet, nem szívesen engedik át kívülállóknak. Vagy nem is szeretnék, hogy javítsák az emberek, inkább vegyenek újat.
-
CPT.Pirk
Jómunkásember
A 70-es években alkotott JLH (rip) "75W" erősítő kapcsolást amin dolgozom egy ideje, azt védi valamilyen szerzői jog? Megtehetem-e azt, hogy egy személyes blogban írok róla, kitéve a kapcsolás általam megépített változatát, meg a gerber fájlokat?
Magyarországon egy céget találtam aki árulja ezt az erősítőt, csak más kiépítésben.
-
Kernel
nagyúr
válasz
djleszek
#44285
üzenetére

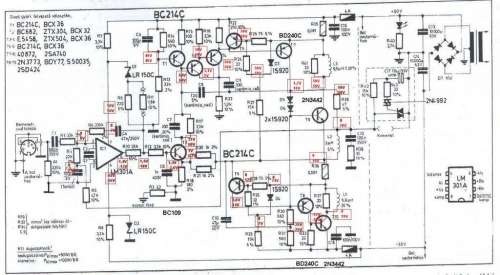

Van itt egy gyári eredetinek tűnő rajz, ahol a sarokban feltüntetik azt is, hogy a feszültségek jel nélkül értendők, vagyis kivezérlés nélkül kellene 2 x 50 V-nak lennie.
Elvileg nem vészes egy kis többlet, a végfok nyugalmi árama is esetleg kicsit húz rajta lefelé. Csökkenteni pedig nem tudsz rajta, egyszerű eszközökkel. Soros diódákkal lehetne esetleg, de ezt is csak elvi lehetőségként jegyzem meg, nincs értelme, hátránya inkább.

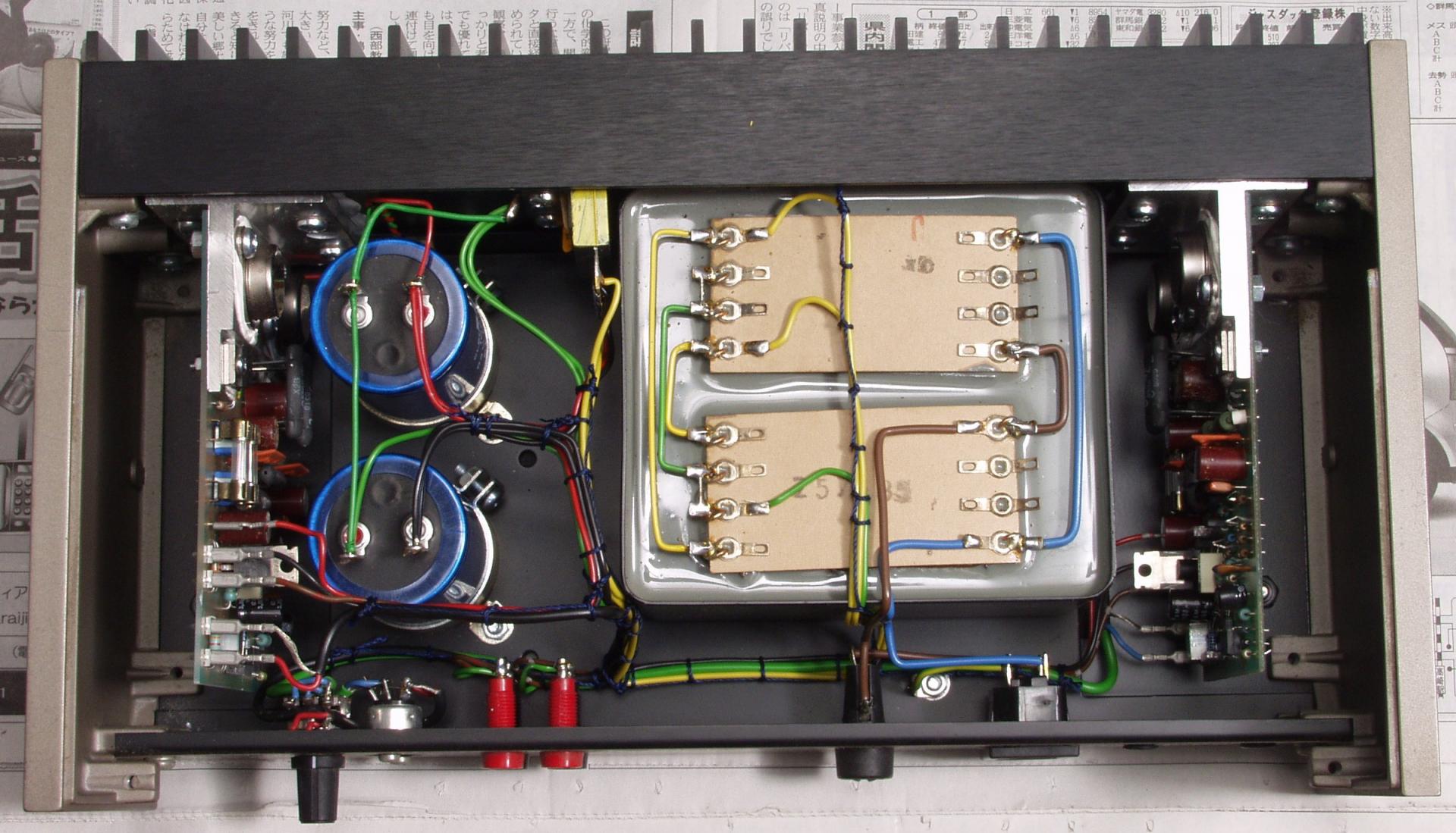

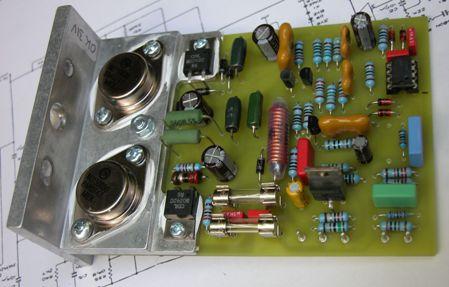

Többféle verzióban is gyártották, azok közül válogattam pár képet, az érdekesség kedvéért:
-
djleszek
csendes tag
válasz
Kernel
#44284
üzenetére
Nos meglenne a táp....graetz kocka után be kötöttem a kondikat +on gndhez képest 54,7 van -on gndhez képest 54,6..a kérdésem azlenne nem sok ez a quadnak igy üresben?Valamint inetől kezdve hogyan táplálom meg a 2 panelt vagy ez igy csak egynek elég?Továbbá érdemes be rakni valamit a kondik közé hogy ne legyen esetleg alapjaz,brumm,vagy esetleg lejebb vinni 50,0v alá a +-t
-
Kernel
nagyúr
válasz
djleszek
#44279
üzenetére
Nekem nincs mit utánanézni, már vagy 20 éve megépítettem a Quad 405-öt, mármint alkatrészenként összerakva, nem kártyavásárlás útján, értelemszerűen a NYÁK is házi úton legyártva, indigóval tükrözve a rajzolatot, ahogy szoktam akkoriban.

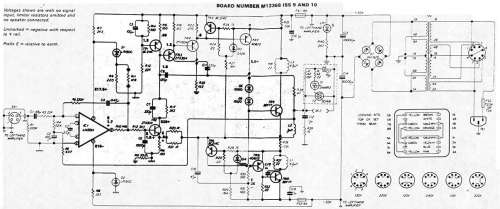

Az eredeti, gyári Quad 405 az alábbi rajzon látható. A kimenetén a triac-áramkör nem koppanásgátló, hanem egy hangszóróvédő, ami a végfok meghibásodása esetén a kimenetre jutó DC-feszültség hatására egyszerűen rövidre zárja a kimenetet, hogy a hangszórót megvédje a leégéstől, a végfok biztosítékát kinyomja, így nem keletkezik nagyobb kár. Azon kívül, hogy a végfok javításra szorul.

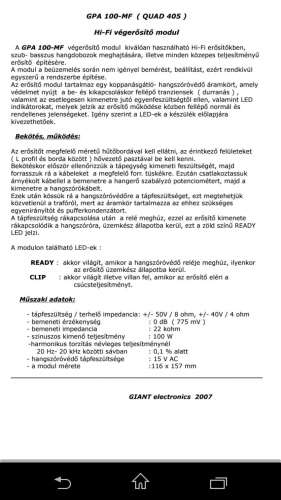

Ami te linkeltél, azt nekem nem kell ismerni, miszerint a Giant elektronics 2007 nevű cég mások szellemi termékével ékeskedve, lényegében ellopta az eredeti Quad 405-öt, anyagi haszonszerzés céljából utánépítette, valamilyen koppanásgátlót is épített hozzá, amit ők tudnak, hogy milyet.
Ezerféle koppanásgátló megoldás létezik, gondolom loptak hozzá egy olyat is.
-
-
djleszek
csendes tag
válasz
Jim Tonic
#44266
üzenetére
Renben ha meg van a kondi része küldök képet.
Még egy kérdés maradt...
Koppanásgátló ez rajta van a végfokozaton ugye a végfoknak 2x15 v kell..de azt írják a használatiban amit le töltötem hogy vihetek a traforol kraftot mer benne van ahhoz a részhez a védelem...ez nem okozhat bajd?vagy érdemesebb külön egy kis trafó ami 2x15v tud? -
-
válasz
djleszek
#44265
üzenetére
Mi a kék, mi a piros? Nem tudom, mire gondolsz itt. Az eredeti rajzodra? Azt felejtsd el.
Három vezetéked lesz: GND, Vs+, Vs-. A Vs+ és a GND közé teszel egy kondenzátort, aminek a pozitív lába a Vs+-ra csatlakozik. A GND és a Vs- közé teszed a másikat, itt a GND-re teszed a pozitív lábat. A GND és a kivezetések között +55 V és -55 V mérhető. -
-
Még egy kérdésem lenne. Egy panelen leesett a pad a NYÁK-ról a forrasztási oldalon. Szerencsére az alkatrész oldalon van bekötve, de mivel nem szeretném, hogy felszakadjon, valahogyan meg kellene erősíteni. Hogyan lehet ezt szépen megcsinálni? Azaz mit tegyek az elvesztett felület helyére?
-
Kernel
nagyúr
válasz
djleszek
#44249
üzenetére
Előbb annyiban eltájoltam magam, hogy a APT 100 teljesítményben látszólag azonos az AET 250, 2 x 50 W-jával, holott az APT 100 szemmel láthatóan is, valamivel tekintélyesebb trafóval bír, és nem csak a fémházas burkolat miatt.
Csakhogy annak volt még egy hatásfokrontó kimenőtrafója is (képen látható), amin keresztül a 100 V-os hangosítási rendszerhez illeszkedett a végfok. Azt a veszteséget is a hálózati trafónak kellett megtermelni, ha ezt beszámítjuk, akkor 100 W feletti teljesítményt is ki lehet hozni, ezzel trafóval.
Noha az APT 100 kimenete nem 4 vagy 8 ohmos hangszóróhoz illeszkedett, hanem egy kimenőtrafó primerjéhez kalkuláltak megfelelő tápfeszültséget és tápáramot (ahol nem tudhatjuk, mennyi a trafó impedancája), de 2 x 40V AC még elmegy épp a Quad 405-höz is. Csak legyen megfelelő árambírású a végtranzisztor is, főleg 4 ohm terhelés esetén.

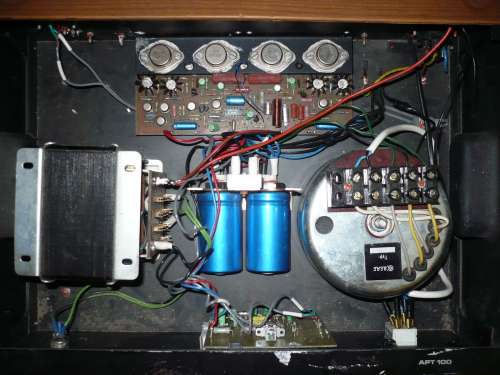

Kondi bekötése a rajzok szerint, térbeli elrendezésre egy példa maga az APT 100:
-
Ribi
nagyúr
válasz
djleszek
#44249
üzenetére
Ha tényleg lehet 60V-ot mérni a trafón ahogy Kernel mondta, akkor a 63V-os kondi lehet karcsú lesz. Vagyis kicsit határeset. 230V felmehet 240-re is akár, plusz a trafó amúgy is kicsit többet ad üresen általában akkor 63V fölé szaladhat és annak nagy pukk lehet a vége. Mindenképp mérd meg mennyi áramot ad mekkora hálózati fesz esetén.
