Szirty
őstag
Hali oli83!
"Egyenlőre még nincs meg a megoldás, hogyan lehet kikapcsolni a hibaüzeneteknél előjövő felajánlásokat."
Még mindig nem vagyok benne teljesen biztos, hogy mire gondolsz...
Arra, hogy elkezded írni a szöveget és egy listában felajánlja, azokat a korábban ,már beírt szövegeket, amivel azonos az amit addig már beírtál?
Mert ha igen, akkor az nem csak hibaüzeneteknél (alarmok) van ám! -
oli83
tag
Szervusz Szirty!
Mindenre nyitottnak kell lenni. És ha esetleg van Norcee-nak, vagy bárkinek valami tuti jó jegyzete, akkor részemről jöhet
Egyenlőre még nincs meg a megoldás, hogyan lehet kikapcsolni a hibaüzeneteknél előjövő felajánlásokat.
De találtam valami egyebet. WinnCC Flexible 2008-tól működik.Ha a menü ablakban a Hilfe fülre kattintotok, és a QuickInfos aktivieren és QuickInfo Erweiterung aktivieren menűpontokat kilövitek, akkor a progi amikor rámutattok egy "bármire", és megpihentek egy picit, nem akarja majd elmagyarázni, hogy mi az.Angolosoknak: Tooltip Expansion
oli83
-
Szirty
őstag
Hali norcee!
Túl sok véleményem nincs róla, nem nagyon kerülök kapcsolatba ezekkel a nyelvekkel.
Az SCL nagyon jó, amikor sok számítást, adatkezelést kell végezni. Pl. olyan rendszerben, ahol sok az analóg mérés és jel kezelés. Logikai műveletekre viszont egyáltalán nem alkalmas.
Persze lehet keverni egy PLC-n belül a nyelveket tetszés szerint, úgyhogy lehet miondent arra használni, amire való.
SFC-t sem használok, nem igen kedvelem a szekvenciális nyelveket.Magas szintű nyelv lévén mindkettővel felmerülhet az a probléma, hogy ha bele kell nyúlni egy idegen programba, amihez nem mellékelték a forráskódot, akkor az halott dolog.
Persze ha az ember maga fejleszti, akkor megvannak a források, és ez a gond fel sem merül. A gyártók azonban nem mindig mellékelik a géphez
-
#1792
Szirty
őstag
01101010111
#1788
Szirty
őstag
válasz
01101010111
#1788
üzenetére
Hali 01101010111!
Én nem tudok válaszolni a kérdésedre, nem SCL-ezek.
De van egy kérdésem, és egy megjegyzésem ezzel kapcsolatban.A kérdés: Miért SCL-ben akarod megvalósítani?
A megjegyzés: Az él figyeléséhez átmeneti változóra van szükség. Annyi bitre, ahány bit változását akarod figyelni. Ez gondolom világos. Ezek az átmeneti változók azonban nem lehetnek lokális változók, mivel azok a stack-be kerülnek és tartalmuk elvész amint a blokk lefut!!!
-
Szirty
őstag
válasz
levelko
#1790
üzenetére
Heli levelko!

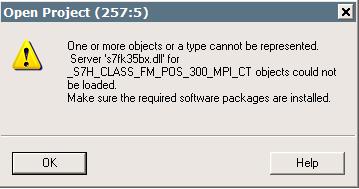

"Na ezzel mit kezdjek?"
Elárulsz valamit a hibaüzenet körülményeiről, vagy azt ki kell találni?
Pl. egyáltalán milyen szoftver üzeni? (azt látom, hogy Siemens, és talán köze van S7-300-hoz)
Pontosan milyen művelet következménye? (azt is látom, hogy megnyitni nem tud valamit)
Arról, amit meg akartál nyitni (ha azt akartál) mit lehet tudni? Milyen projectet tartalmaz, milyen HW elemekkel?
Milyen oprendszert használsz?
Mit mivel nyitottál meg? NetPro? Hardware Config? Simatic Manager? Valamilyen funkció modul konfig tool? _Diagnosztikai kiegészítő? változó tábla? Program editor?Miért én írok litániát a kérdésedről, miért nem te?
Nem érsz rá?Az nem lehet, hogy hiányzik egy szoftver komponens, ami történetesen az FM353/FM354 pozícionáló funkció modul konfiguráló szoftvere, amit innen tudsz letölteni?
Esetleg az nem lehet, hogy megvan ez a cucc, csak éppen Win7-en akartad megnyitni és ez a hiba azért, jön,mert az említett modulok említett szoftvere nem támogatja a Win7-et?Hány ilyen hibát okozó lehetséges körülmény leírását szeretnéd itt látni? Annyit, amennyi között ott van véletlenül az az egy, ami megfelel a nálad összejött körülményeknek, amiről semmit nem árultál él?
Hány elképzelhető okot kell leírni, amire majd egy sorban fogsz válaszolni, hogy nem találtam el? -
#1789
norcee
csendes tag
01101010111
#1788
norcee
csendes tag
válasz
01101010111
#1788
üzenetére
Szia 01101010111!
Ha abból indulok ki, hogy a régi értéked 00000000 az új pedig 00000001, akkor bemenetiByte régi és új értéke között XOR műveletet csinálnék, az eredményt Pedig ÉS-elném a régi tagadottjával, hogy a lefutó élt kiszűrjem.
--norcee
-
#1788
01101010111
csendes tag
01101010111
csendes tag
Sziasztok szeretnék egy kis segítséget kérni s7-300-as plc programozáshoz. SCL-ben próbálok csinálni egy olyan FB-t amelynek byte bemente és kimenete van. Azt figyeli, hogy a bementen valahol van-e felfutó él és ahol van, ott a kimeneten létrejön egy impulzus. Egy ideig boldogultam is, működik, de csak úgy tudtam megcsinálni, hogy 8 bool kimenet van. (A kimenetekre számlálókat raktam, hogy észrevegyem, ha keletkezik egy impulzus.)
FUNCTION_BLOCK FB1
VAR_INPUT bemenet
YTE; END_VAR
VAR_OUTPUT
kimenet0,kimenet1,kimenet2,kimenet3,
kimenet4,kimenet5,kimenet6,kimenet7OOL;
END_VAR
VAR
result : BYTE;
qresult : BYTE;
i : INT;
tomb : ARRAY[0..7] OF BOOL;
qtomb : ARRAY[0..7] OF BOOL;
mtomb : ARRAY[0..7] OF BOOL:=[8(0)];
END_VAR
FOR i:=0 TO 7 BY 1 DO
(* BYTE lebontasa 8 bool-ra *)
result:=ROR(IN:=bemenet,N:=i);
tomb:=BYTE_TO_BOOL(result);
(*felfuto el vizsgalat az i-edik bool-nál*)
(*qtomb(i) mondja meg, hogy melyik bementi biten volt felfuto el,impulzus jon letre*)
qtomb(i):=tomb(i) AND NOT mtomb(i);
mtomb(i):=tomb(i);kimenet0:=qtomb[0];
kimenet1:=qtomb[1];
kimenet2:=qtomb[2];
kimenet3:=qtomb[3];
kimenet4:=qtomb[4];
kimenet5:=qtomb[5];
kimenet6:=qtomb[6];
kimenet7:=qtomb[7];
END_FOR;
END_FUNCTION_BLOCKTudom, hogy más gondolatmenetébe belelátni nem egyszerű, de igazából csak az a probléma, hogy ezt a 8 boolt ( qtomb(i) ) kéne összegyúrni egy byte kimenetté, de sehogy sem tudtam rájönni hogyan kéne. ( pld.: Használtam a byte_to_bool-t, majd ráeresztettem a ROR-t, de semmi értelmeset nem produkált. )
-
Szirty
őstag
Hali dekorn!
Én nem akarok védeni semmilyen céget, a siemens-t sem, semmilyen érdekem nem fűződik hozzá, szükségük sincs rá és a hit vitákat sem kedvelem.
Egyszerűen ez a véleményem.
Nem csak siemens szoftvereket használok és ki merem jelenteni, hogy más hasonló méretű cégek semmivel sem állnak jobban ezzel a témával. Sőt!A játék fejlesztés böngésző fejlesztés, és kisebb cégek, akik néhány szoftver fejlesztésével foglalkoznak nem sorolhatók ide (szerintem elég nyilvánvaló okokból).
"el akarta rakni az előző Step 5.4 est pedig az be sem volt pipálva."
Én is jártam így, amikor WinCC Flex RT-t akartam telepíteni ES nélkül. Én erre azt szoktam mondani, hogy az installer programoknál idiótább szoftver kevés van a világon... Pontosabban ezek közül kerül ki a legtöbb ilyen.
A telepítőben benne van minden komponensnek a saját setup programja. Ezt indítva és nem a "fő telepítőt" sikerült megoldani hogy csal azt tegye fel, ami kell... -
dekorn
csendes tag
Szia Szirty!
Én elismerem hogy nem most kezted a pályát, meg tényleg le a kallapal amit a neten összehoztál és mint általábba a programozó emberek töbsége , így gondolom neked is mérhetetlen nyugalommal vagy megáldva , de egy ekkora cég mint a Siemens szerintem kellő kapacitással rendelkezik arra, hogy míg a Step7 5.5 öt fejleszti egy csoportja, addig mellette a már meglévő termékeinek drive-eit szinkronizálja a win7-tel egy másik. Nekem is történt egy telepítési problémám , mikor felraktam az 5.5 öst , de az nem tartalmazta a Graphot azt a régi telepítő cdről akartam felrakni, visszont az meg mindenkép fel akarta rakni az előző Step 5.4 est pedig az be sem volt pipálva. Na persze össze is omlott a telepítő. Szóval igencsak érdekes gondok vannak, ami szerintem azért alapvető dolgok. Amúgy a Siemens-es termékeket , láttam saját szememmel , hogy az evosoft Hungary Kft.
-nél tesztelik a budai oldalon magyar emberkék , úgyhogy velük kell beszélni.
Bár le a kalappal előtük Na nem kötözködésképpen írtam ezt ide csak úgy felmerült bennem .
-
Szirty
őstag
Hi oli83!
"Arra gondolok, hogy mikor pl.: hiba üzeneteket gyártunk, akkor a hasonlóan kezdődő hibákat minden betűlenyomás után felajánlja. Olyan gépnél, ahol nagyon sok hibaüzenet van rettenetesen,meglassít a munkát."
Sajnos nem tudom hogy lehet kikapcsolni. Talán valami registry buzerával...
Egyébként miért lassítja a munkát? Lassú a gép és várni kell hogy megjelenjen ez a lista, ami felajánlja a korábbi szavakat? -
Szirty
őstag
Hali w3dzz!
"Azt is megértem, hogy a gyártó oldaláról nem annyi, hogy bepipálom, hogy USB és már megy is, de szerintem egy ekkora cégtől ez elvárható lett volna, de ez csak egy laikus vélemény."
Semmi nem megy azonnal. Csak mert megjelent a Win7 verzió, nem lehet minden kiegészítést és drivert azonnal prezentálni mellé.
Legfeljebb úgy, hogy sokáig visszatartják a kiadást és egyszerre adnak ki mindent. Akkor ez teljesül. De akkor meg mindenki azon durrog, hogy miért nem adják ki a Win7 komp. változatot, ha már régen készen van.
Neked PC-Adapter USB driver kell Win7-re. Pista bácsi rendszeresen használ FM354 konfig toolt, neki az kéne Win7-re, A frissen végzett jani a PLCSIM-et szeretné futtatni, ő azért durrog, István SCL-ben programoz, neki S7 SCL kell, Béla karbantartó és Teleservice kiegészítéssel éri el távolról a gépeket a cégnél, neki az kellene Win7 alá, Imre meg ProToolozik a régi berendezések miatt és így tovább.A Step7 nagyon sok komponensből és kiegészítő szoftverből áll. Az USB driver csak egy csepp a tengerben!
És igen elvárhatod hogy egy ekkora cég megcsinálja Win7-re az összes cuccot. Én biztos vagyok benne, hogy meg is csinálja. Csak nem holnapra.
Pont ezért javasoltam hogy ha a Win7 nem indokolt, használjon XP-t még aki ilyesmivel foglalkozik.
-
Szirty
őstag
válasz
sörösló
#1781
üzenetére
Hali sörösló!
"ez az új csicsa már istenbizony XP kompatibilis lesz! "
Neked nem úgy tűnik, hogy rengeteg program van Win7-re külön kiadva?
"Még megérhetjük hogy alkalmas laptop híján előkerül a sufniból a jó öreg asztali PC is?"
Szerintem nem kell mindent végletesen értelmezni. Én nem mondtam, hogy térjünk vissza a kőbaltához, de mindenkit óva intek attól, hogy egy oprendszere váltás divat kérdése legyen.
-
sörösló
aktív tag
Hajhaj! Elmúlt a jó kedvem. Na de majd meglátjuk, aszonta a vakember is.
Amúgy meg a Win 7-ről azt mondták hogy nem követik el újra a Vista hibáját, ez az új csicsa már istenbizony XP kompatibilis lesz! Akkor mégsem az? Ha tényleg nem, akkor szerintem követi az elődjét a szemétládába egy éven belül. Ha meg kitör a kompatibilitási háború, akkor mindenki nagyon vigyázzon a meglévő gépeire amiken még megvannak az XP driverek! Mától fogva pihepuha párnácskára teszem a jó öreg Toshiba traktort éjszakára, meg veszek alá egy hűtőpadot is, hogy ki ne melegedjen véletlenül. Még megérhetjük hogy alkalmas laptop híján előkerül a sufniból a jó öreg asztali PC is? -
w3dzz
csendes tag
Szia Szirty!
Mást tényleg nem tudok, minthogy tudomásul veszem, bár azon meglepődtem, hogy a fejlesztőkörnyezetet kiadták win7 alatt futtatható változatban, de USB-t nem lehet hozzá használni
Azt is megértem, hogy a gyártó oldaláról nem annyi, hogy bepipálom, hogy USB és már megy is, de szerintem egy ekkora cégtől ez elvárható lett volna, de ez csak egy laikus vélemény.Üdv.: w3dzz
-
oli83
tag
(WinCC Flexible 12 perc alatt indul el)...
Igen igen, aztán ezután jön az a rész ,hogy 1 kattintás 5s várakozás
Viccet félretéve WinCC Flexible tényleg ilyen.
Tényleg ha már itt tartunk, nem tudj véletlenül valaki, hogyan lehet kikapcsolni benne az "automata segítő" funkciót?
Arra gondolok, hogy mikor pl.: hiba üzeneteket gyártunk, akkor a hasonlóan kezdődő hibákat minden betűlenyomás után felajánlja. Olyan gépnél, ahol nagyon sok hibaüzenet van rettenetesen,meglassít a munkát. Persze nem tagadom, néha jól jöhet.oli83
-
Szirty
őstag
válasz
sörösló
#1774
üzenetére
Hali sörösló!
"Biztosan van rá megoldás, de én éppen most kezdek rácuppanni a virtuális gépre!"
Valószínűleg rá fogsz jönni, hogy rendkívül erőforrás igényes és a nem standard HW-ek kezelése hát hogy is mondjam hiányos és problémás virtuális gép alatt.
"Egy nagyon kicsit lassul a rendszer, de egy PLC program futásán észre sem veszed."
Ez így van. Feltéve,hogy 3GHz-es a CPU-d és 4GB RAM-od van
Gyengébb gépen egész egyszerűen esélytelen és használhatatlan.
De van benne fantázia azért, csak legyen erős géped...Konkrétan egy 2GHZ-es gépen 1GB RAM mellett olyan szinten esélytelen virtuális géppel rendesen dolgozni, hogy hozzáfogni sem érdemes. (WinCC Flexible 12 perc alatt indul el)...
-
Szirty
őstag
Hali w3dzz!
"Valaki találkozott már ezzel a problémával? Virtuális gép telepítése nélkül valahogy lehet használni az USB kábelt (6ES7 972-0CB20-0XA0)?"
Természetesen: Feltelepítesz egy WinXP Pro SP3-at és kész, nincs ilyen gond!
Tudomásul kell venni,hogy a Win7 nagyon trendi, meg qrvajól néz ki, meg mindenki nyomul vele, de ilyen feladatra teljesen alkalmatlan. (éljen az MS kompatibilitás)
...és ez még 2-4 évig biztosan így lesz.
Ez van. De aki szeret ezzel szívni, az nyugodtan próbálkozhat. Aki dolgozni akar, annak XP kell (és nem virtuális gépen). És nem azért, mert az XP olyan nagyon jó, hanem azért, mert azzal működik minden. -
w3dzz
csendes tag
válasz
sörösló
#1774
üzenetére
Amíg nem tudtam letölteni a WinCC Flex-et és a Step7et win7re addig VMWARE-t használtam, ami észrevettem az az, hogy a kábelt elég sokszor nem ismerte fel ezért két virtuális gépet kellett csinálni és hol az egyik hol a másik ment
Laptopra akarom felrakni a gyártó nem ajánlja hozzá az xp-t, hiába töltöm le máshonnan a drivereket nem telepíti fel, ezért is örültem meg annak, hogy elérhetővé váltak ezek a programok win7-re is...Üdv: w3dzz
-
sörösló
aktív tag
Biztosan van rá megoldás, de én éppen most kezdek rácuppanni a virtuális gépre! Egy tény: bármilyen termékét használod a Billy gyereknek, előbb-utóbb összeomlik! Kezdheted az újratelepítést, az XP alatt futó programok újraregisztrálását, stb. Berendezel egy virtu gépet, egy példányt használsz, a többi másolatot meg elteszed. Ha az aktuális behal, felteszed a másikat, egy darabig megint megy. Ha a havernak kell, odaadhatod. Egy nagyon kicsit lassul a rendszer, de egy PLC program futásán észre sem veszed. Pár napig seggelni kell vele, de ha beállt , akkor tiéd a világ. Próbáld ki, szerintem nem fogod megbánni!
-
w3dzz
csendes tag
Sziasztok!
A minap felraktam 32 bites Win7 Ultimate-re a Step7 v5.5-öt. A PC adapter driverének telepítésekor egy hibaüzenetet küldött, aztán a manualból kiderült, hogy max 32 bites Vista-ra lehet felrakni. Valaki találkozott már ezzel a problémával? Virtuális gép telepítése nélkül valahogy lehet használni az USB kábelt (6ES7 972-0CB20-0XA0)?
Üdv.: w3dzz
-
sörösló
aktív tag
válasz
Szölvil
#1770
üzenetére
Ez így mindenképpen szopás, elegáns megoldást nem nagyon lehet kihozni belőle. Kérdés, hány szabad bemeneted van. Esetleg egyetlen peremkerekessel meg 2-3 újabb bemenettel lehet valamit kezdeni. A peremkerekestől kapott BCD kóddal 10-féle változót meghívhatsz. Ezzel a módszerrel az adott TIM értékét valamilyen lépcsőzéssel tudod 10 fokozatban állítani, persze nem lesz 'analóg' dolog! Ha eddig megfelel, újabb két bemenettel tudsz 4 időzítőt állítani. Az adott változósort két kapcsolóval kiválaszthatod: 0-0, 0-1, 1-0, 1-1. Két bemenet, 4 állapot. Így a felhasználónak csak az időalapot 1-10 között, és az időzítőt kell kiválasztani. Nem bolondbiztos megoldás, de hirtelen ez jutott eszembe.
-
sörösló
aktív tag
Én egy Schneider TSX-CUSB átalakítót használok. Simán viszi az S5 PLC-t, ami meg az S5-nek jó, azt bármi más elfogadja! Az S5 még a DOS korszakban született, ezért ilyen kényes az étvágya. Akkor még gyakorlatilag csak a soros port létezett, erre az atombiztos szabványra épültek a kommunikációs protokollok. Mindenféle más gagyi kártyákat felejts el, én már megfizettem a tanulópénzt. Biztosan vannak más bevált eszközök is, lehet olcsóbbak is, de ha ilyesmivel foglalkozol akkor gondolom nem az a pártízezer forint fog a földhözvágni!
-
Szirty
őstag
válasz
Szölvil
#1757
üzenetére
Hali Szölvil!
"időzítő beállítását kívülről lehet e változtatni (megadni) a két
beépített potméteren kívül?"Lehet, mivel a timernek nem csak konstanst és a beépített potmétert, hanem szinte bármilyen változó értékét megadhatod, hogy meddig időzítsen.
Akár ki is számíthatód az időzítési időt, vagy több előre megadott közül választhatsz valami alapján, vagy analóg bemenettel is összefüggésbe hozhatod.
Bizonyos szabályokat azért be kell tartani. Pl. hogy a változó tartalma, amit megadsz a timernek, megfeleljen a BCD szám szabályainak, ne legyen negatív, stb -
-
Szölvil
csendes tag
Üdv Mindenkinek!
Az imént regisztráltam erre a forumra, eddig csak olvastam a hsz-eket.
OMRON CPM1A témában elég kevés bejegyzést találtam,kérdésem az
lenne, hogy időzítő beállítását kívülről lehet e változtatni (megadni) a két
beépített potméteren kívül?( CPM1A-30CDR-A-V1 + 8ED + 8ER )
Köszönettel: Sz.T. -
-
xsany
csendes tag
Sziasztok, és bocs, ha kissé offtopic leszek ezen a fórumon.
Vámos Sándor vagyok, az ob121.com szerzője, és egy cikket írtam egy - itt talán többeket érdeklő témában - a Stuxnet vírusról.Ez az a vírus, mely Irán urániumdúsító programját gyakorlatilag hazavágta. A vírus csak SIMATIC S7-300-asokat és S7-400-asokat támad a WinCC-n keresztül.
A vírus működését és a hasonló vírusok elleni védekezés lehetőségét tárgyalom az ob121.blog.hu-n. Szerintem még az este felrakom a cikket pdf formában is az ob121.com-ra.
Bocs az off-topicért.
-
dekorn
csendes tag
válasz
levelko
#1753
üzenetére
Hát van valami PassRemover cuc elvileg egy fórumon olvastam de csak Mitsubishihez találtam valamit
de nézd meg ezt a linket hátha segít http://www.automation-talk.info/2010/11/how-to-remove-omron-plc-password.html?showComment=1290865539403
. Ha találsz valamit szólj mert úgylátom ez a jelszavas dolog elég nagy **o**s tud lenni. -
dekorn
csendes tag
válasz
levelko
#1751
üzenetére
Köszönöm az infót. Amúgy most egy MOXA RS232-USB-és cucot akarunk majd kipróbálni hogy jó-e , vagy melyik gyártót lehet ebben a témában profinak mondani. Amúgy volt egy hozászólásod amit csak most olvastam OMRON memóri kód miatt írtad, az ügyben az OMRONos kollégák nem tudnak segíteni/nem akarnak? Mert szerintem ha felhívod őket segítenek, bár nem tudom hogy ebben az esetben is
-
levelko
csendes tag
Üdv!
Eddig soros-USB átalakítóval próbálkoztam. Az alább felsorolt OMRON cpu-k mindegyikét sikerült programozni. Az S5 viszont semmiképp nem volt hajlandó. S7-et nem próbáltam, MTSUBISHI-től csak QCPU-t próbáltam, de azt minden gond nélkül. Bár lehet hogy csak a gagyi átalakító miatt volt sikertelen az S5, a kényességét ismerve, nem is próbáltam többet.(ATEN USB-to serial)
-
dekorn
csendes tag
Helló! Az ügyben szeretnék tőletek véleményt kérni, hogy ha egy Notebook nem rendelkezik Soros porttal és esetleg a régi kábeleimet akarom használni PLC programozáshoz , akkor melyik a jobb megoldás az soros - USB-s átalakító vagy egy sorosportos expresscard, vagy egyik sem,vagy mindkettő ugyanolyan? Előre is köszi. PLC-ék: Siemens S5,S7,LOGO ; Omron CQM,CQMH,CJM1 ; Mitshubisi FX
-
Szirty
őstag
Hali norcee!
"pl az Fm 350-2 számláló modulra gondoltam."
Supplement to the FM 350-1, FM 350-2 and FM 352 Modules
FM 350-2 counter module Installation and Parameter Assignment
-
And
veterán
Üdv!
Hátha valaki már találkozott hasonlóval: Siemens CP341 (RS232C) kommunikációs probléma. Adott egy régóta működő rendszer: a Siemens PLC egyetlen készüléket működtet és az üzemi DCS-rendszerrel cserél adatokat a 341-es modulon keresztül. Egyik percről a másikra a kommunikáció megállt, a CP-341 és a CPU (315-2 DP) SF-ledje is aktív lett. A CP-341 modbus-slave RTU módban, a hátuljában benne a hardverkulcs /dongle/. A Step7 szerint "Faulty module", nosza, rendeltünk egy újat. Meg is kaptuk, ugyanaz a rendelési kód (6ES7 341-1AH01-0AE0), bár az új példány fw-verziója valamivel újabb (1.02 vs 1.01). Ilyet még nem konfiguráltunk, kiderült, hogy kell hozzá 1.) CP PtP Modbus-Slave RTU software és 2.) Point-to-Point Connection Parameter Assignment Tool. Ezeket is felraktuk szépen a Step7 alá. Az új modulba áttetük az eredetiből származó dongle-t, beszereltük a modult a PLC-be, az eredeti konfiguráció szerint felparamétereztük, és letöltöttük rá a drivert (a konfiguráció kényszerű mentésekor némi adat láthatóan a CPU-ba is íródott). Majd PLC indít, és.. És semmi! SF-ledek továbbra is világítanak, nincs adatcsere. A csavar: mindezek után az eredeti CP341-es modul + dongle visszakerült (ellenőrizendő a konfigurációt) a PLC-be, és csodák csodája, megy a kommunikáció! Csak az a kár, hogy fogalmunk sincs, mitől romlott el, pontosan mitől javult meg, és főleg: miért nem megy az új, elvileg jól felkonfigurált, driver-rel ellátott kommunikációs modullal az adatcsere (a 'rossz' modult vissza kellene szolgáltatnunk).
Ilyenkor mi a lehetséges megoldás? A modul beállításai elvileg jók (három, közel egyforma berendezés / PLC van, azonos CP341-konfiggal). Frissítsünk a modulon firmware-t? Esetleg downgrade-eljünk, hogy az újban is ugyanaz legyen, mint az eredetiben![;]](//cdn.rios.hu/dl/s/v1.gif)
? A Siemens-től azóta újabb modbus RTU driver és parameter assigment tool verziót töltöttünk le, de ezekkel még nem próbálkoztunk, mivel a gépet egyelőre használják. Számíthat ez valamit? -
Szirty
őstag
Hali norcee!
Fene tudja. Nem biztos. Nem nagyon használtam olyat. Általában profibuszos encoderekkel meg szervókkal vacakolunk.
Milyen gyorszámláló bemenetről van szó?
Ami be van építve compact CPU-be meg technology CPU-ba? (már ha S7-300/400-ról van szó)?
Vagy ami számláló kártyákon (bővítőmodulokon) van? -
#1744
Hasaggymeg
veterán
Szirty
#1743
Hasaggymeg
veterán
Ha én azt tudnám,hogy milyen szabályzó!
Ez távfűtési rendszer szabályzása,elvileg nekem nem kellene ezzel foglalkozni,de az üzemeltetők ejtenek rá magasról,miközben személyes véleményem szerint rengeteg finomhangolást lehetne végezni mellyel sokat javulna az ellátás minősége.Főleg a meleg víz előállítás oldalon volna tenni való,mivel ott nagyon szűk korlátok között, a maximális 53C tartály előremenőből kellene állandó 50C körüli tartály felső hőmérsékletet biztosítani hirtelen bekövetkező óriási elvételkülönbségeknél,mikor is gyakran elmarad a tartály felső hőmérséklete a kérttől..Tehát gyors beavatkozás kellene,mely mégsem okozza a kis elvételi időszakokban a szelep állandó rángatózását,olyan mintha a kevés elvétel időszaknak és a nagy elvétel időszaknak különféle vezérlés kellene,elsőnél lassúbb míg utóbbinál gyors és drasztikus beavatkozással.
Szerintem a próba-figyelés módszerével lesz állítgatva.
-
#1743
Szirty
őstag
Hasaggymeg
#1742
Szirty
őstag
válasz
Hasaggymeg
#1742
üzenetére
Hali!
""Ha jól sejtem ezek csak a hibák jelzésére vannak hatással
Szerintem is a valószínű.
Sajnos semmi többet nem tudok mondani a kérdéseidre, mert te konkrét kérdéseket tettél fel, de én csak annyi konkrétat tudok a készülékről, amennyit leírtál. Hogy mit csinál, meg hogy milyen paraméterei vannak. Még akkor se lenne esélyem konkrét válaszokat adni, ha történetesen ismerném azt a készüléket, hiszen egyszer sem írtad le pontosan milyen szabályzóról van szó.
Ezek a paraméterek az adott készülékre specifikusak, én a gyári leírásában keresném a válaszokat... -
#1742
Hasaggymeg
veterán
Szirty
#1738
Hasaggymeg
veterán
Az a helyzet,hogy itt a beállításokban vannak olyanok is(összesen 14),hogy "tartály felső hőmérséklet eltérési hiba hiszterézis;tartály felső hőmérséklet eltérési hiba időtag" majd ugyanezek a tartály előremenőre meg cirkulációsra,összesen 10+ paraméter és nem tudom ezek a kezelőfelületen jelzett hibák késleltetése,stb.-re vonatkozik vagy ezekkel is lehet szabályozni a rendszert.Ha jól sejtem ezek csak a hibák jelzésére vannak hatással és az effektív szabályzás csak az előbb említett 2 paraméterrel történik,vagyis arányossági tényező és deriválási idő.
Most már lefárasztottalak,mi?
-
#1740
Szirty
őstag
Csakénvagyok
#1739
Szirty
őstag
válasz
Csakénvagyok
#1739
üzenetére
Hali Csakénvagyok!
Annyit írtál erről, hogy LENZE!
De hogy mi? Szervó drive? Szinkron, aszinkron, lágyindító, frekvenciaváltó vagy micsoda, azt nem tudom. Azt sem írtad, hogy egy fázisú a táplálsa vagy három.
Tirisztor/triak a lágyindítókban van.
Frekiváltóban szervó drive-okban, amik PWM teljesítményszabályzást használnak, FET-ek vagy IGBT-k vannak.
Igen, ezeket ki lehet cserélni természetesen. De csak akkro érdemes, ha biztos hogy az és csak az a bajuk.Ui.: Úgy látom a php motornak problémái lettek, semmilyen formázási parancs nem működik, nem lehet linkelni sem
-
#1739
Csakénvagyok
őstag
Szirty
#1722
Csakénvagyok
őstag
Hello
Lemertem, de kabelezes nelkul is ugyazt a hibakodot dobta. Egyszer a csere melett dontottunk, allan bradley-tol.
Ez, gondolom tirisztor vagy triac kapcsolgatja a bemeno fazist kifele 3 fazisra. Tehat elkepzelheto ennek/ezeknek a csereje? Cegnek nem eri meg, nekem othol meg elkene.
-
#1738
Szirty
őstag
Hasaggymeg
#1737
Szirty
őstag
válasz
Hasaggymeg
#1737
üzenetére
Hali!
"...ezt a bizonyos pl.5 fokot nevezzük hiszterézisnek,annak a minimum értéknek mely már beavatkozásra kényszeríti a rendszert?"
Nem.
Itt nincs hiszterézis. Bármekkora eltérés beavatkozásra készteti a rendszert, az 5 fok csak egy példa volt, lehetett volna akármennyi.
Vannak módszerek, amivel a rendszer reagálása "tompítható". Pl. holt sávval, ami annyit tesz, hogy csak akkor változtat a szabályzó a beavatkozó értéken, ha a hibajel kilóg a holt sávból.
Más szóval: A mért és a beállított hőmérséklet eltérése meghalad egy bizonyos értéket.Nem nagyon akarok most keresgélni, a saját írásomat esetleg ajánlhatom, bár specializált kissé...
Linket is raknék, de 7x próbáltam linket berakni sikertelenül.
Holnap ismét megpróbálom -
#1737
Hasaggymeg
veterán
Szirty
#1736
Hasaggymeg
veterán
A D-vel kapcsolatban igazad lehet,mivel itt adott az 50-53 C,a beavatkozás mértéke ebben az értelemben nincs használva
"Pl 5 fok eltérés esetén 10mp-es integrálási idő mellett gyorsan fogja növelni a beav. jelet, 200mp beállítással meg lassabban."...ezt a bizonyos pl.5 fokot nevezzük hiszterézisnek,annak a minimum értéknek mely már beavatkozásra kényszeríti a rendszert?Vagy nem jól értelmezem?
Esetleg valami online szájbarágós PID szabályzás irodalmat köszönettel fogadnék. -
#1736
Szirty
őstag
Hasaggymeg
#1735
Szirty
őstag
válasz
Hasaggymeg
#1735
üzenetére
Hali!
Tehát a szabályzó feladata a hőmérséklet 50C fokon tartása.
"Tehát a deriválási idő a beavatkozás MÉRTÉKÉT szabályozza?Itt mindegyik 0-ra van állítva,az akkor nagymértékű beavatkozást jelent?"
Valószínűleg a beállítás jelentése az, hogy a PID szabályzó "D" tagja inaktív (0 deriválási időnek nem lenne értelme). Ez már csak azért is valószínű, mert ebben a szabályzásban szerintem a D tagra nincs szükség.
Így csak két további paraméterrel kell foglalkozni. a "P" tag arányossági tényezőjével és az "I" tag integrálási idejével."Tehát a deriválási idő a beavatkozás MÉRTÉKÉT szabályozza?"
Ahogy azt már leírtam, a "D" tag az alapjeltől való ELTÉRÉS VÁLTOZÁSÁVAL arányos beavatkozás mértékét határozza meg!
A "D" tag semmit nem csinál, ha a hőmérséklet állandó, attól függetlenül hogy hány fokos a víz! Csak a változásra érzékeny. De szerintem az itt nincs használva."A 2 első közötti összefüggés érdekelne és esetleg pár példa a beállításra,mint mondjuk nagyobb arányossági tényező,kisebb integrálási idő,nagyobb deriválási idő milyen görbét okozhat."
Mint azt szintén leírtam az arányossági tényező növelése feltehetően a beavatkozás mértékét határozza meg azzal arányosan, hogy a hőmérséklet mennyire tér el 50 foktól.
Pl. ha 45 fok és az ehhez tartozó beavatkozás mondjuk 20%, akkor nagyobb tényező ugyanennél a foknál több, kisebb tényező ekkora eltérésnél kevesebb beavatkozást fog okozni. De hogy a nagyobb paraméter érték jelent-e nagyobb beavatkozást vagy a kisebb, az a következőtől függ:
Hogy az adott szabályzó arányossági tényezőn a hibajel erősítésének mértékét érti-e, vagy a proporcionális sáv méretét.Az integrálási idő pedig azt határozza meg, hogy az 50 foktól való eltérés mértékével időben arányosan milyen sebességgel növelje vagy csökkentse a beavatkozás mértékét.
Pl 5 fok eltérés esetén 10mp-es integrálási idő mellett gyorsan fogja növelni a beav. jelet, 200mp beállítással meg lassabban.
Persze a beavatkozás változásának sebessége adott eltérésre vonatkozik. Az eltérés mértéke is befolyásolja a beavatkozás változásának sebességét, akármennyi az integrálási idő, de annak a változásnak a meredekségét meghatározza.Ismét javaslom a PID szabályzók működésének tanulmányozását. Abban sok választ meg lehet találni a miértekre.
-
#1735
Hasaggymeg
veterán
Szirty
#1734
Hasaggymeg
veterán
Kicsit a helyzetről:Itt,mivel a szekunder előremenő ágon a vízhőmérséklet alapjel 50C körül van behatárolva,hirtelen nagy elvétel esetén (mondjuk a Barátok közt szünetében
) az ezen az ágon elhelyezett érzékelő a tárolóból kipörgetett víz lehűléséről jelet küldve,ezt a hőmérsékletet (50C)próbálja tartani a tömegáram szabályzásával a primer ágon elhelyezett motoros szelep segítségével.A szivattyú nincs vezérelve.Tehát itt a nagy és meglehetősen hosszú idejű (10-40 perc) zavar esete áll fent.
Tehát a deriválási idő a beavatkozás MÉRTÉKÉT szabályozza?Itt mindegyik 0-ra van állítva,az akkor nagymértékű beavatkozást jelent?
Akkor,ha jól értem,mind2,az arányossági tényező és a deriválási idő is a beavatkozás mértékére,míg az integrálási idő a reakciógyorsaságra van hatással.
A 2 első közötti összefüggés érdekelne és esetleg pár példa a beállításra,mint mondjuk nagyobb arányossági tényező,kisebb integrálási idő,nagyobb deriválási idő milyen görbét okozhat. -
#1734
Szirty
őstag
Hasaggymeg
#1733
Szirty
őstag
válasz
Hasaggymeg
#1733
üzenetére
Hali!
"Köv. fogalmak magyarázatára volna szükségem:1.előremenő tartály arányossági tényező 2.előremenő tartály integrálási idő 3.előremenő tartály deriválási idő."
Nyilván van egy PID szabályzás, ami az előremenő tartály valamilyen fizikai mennyiségét szabályozza. Feltehetően a hőmérsékletét.
Nézz utána a PID szabályzók működésének. Ebben a fórumban is volt már téma, nem is egyszer.Az arányossági tényező feltehetően a proporcionális tag erősítése lehet (gain) vagy a proporcionális sáv nagysága. A paraméter érték növelésével a mért és a beállított érték (hőmérséklet?) adott különbségére nagyobb mértékű beavatkozást produkál.
Az integrálási idő azt határozza meg, hogy mért és beállított értékek adott eltérésére milyen sebességgel változtassa meg a beavatkozás mértékét. Nagyobb idő megadásával a változás sebessége csökken, csökkentésével nő.
A deriválási idő azt határozza meg, hogy a mért és a beállított értékek közötti különbség adott sebességű megváltozása milyen mértékű beavatkozást produkáljon. A kisebb idő megadásával a beavatkozás mértéke nő, nagyobb megadásával csökken.
-
#1733
Hasaggymeg
veterán
Hasaggymeg
veterán
Szevasztok,egy pár alapfogalmat mely még homályos számomra,kérnék nekem elmagyarázni,esetleg gyakorlati példával,mivel nem vagyok szakmabeli csak meg szeretném érteni egyes paraméterek +/- változása milyen gyakorlati változáshoz vezethet.
Először is meleg víz előállításról van szó,primer(~80-60C)/szekunder(~40-53 hálózati hideg víz) oldal hőcserélővel elválasztva,700l tárolóban pörgeti a vizet 120 lakás részére.A primer oldal van vezérelve motoros szeleppel,a szekunder előremenő jelhez kötve,behatárolva 53C-re.
Köv. fogalmak magyarázatára volna szükségem:1.előremenő tartály arányossági tényező 2.előremenő tartály integrálási idő 3.előremenő tartály deriválási idő. -
#95092224
törölt tag
válasz
gyurissg
#1729
üzenetére
Laptopok és egyéb usb-s rs232 eszközökön optikai illesztéssel szoktak dolgozni. Ez annyit tesz, hogy a cél eszköz handshake vezérlőjeleit megterhelve azokat vezetik vissza. Ha a cél eszköz minden tekintetben szabványos lenne, ez egy rövidebb kábellel (max 3m) még működne is. Csak hát már mindkét oldal linkelget, és egyik se akarja bevállalni a filléres max232-t sem, így pedig elég ciki
-
gyurissg
csendes tag
-
pepe33
tag
Szia!
A 224Xp CPU
PORT0 adress 2 9600
PORT1 adress 3 187.5OP3
adress 1
interface IF 1A
profile PPI
baud 9.6
communication Peer 2OP3 a PORT 0 -ra csatlakozik
programozó PPI kábel a PORT1-reNos ezekkel a beállításokkal működik pillanatnyilag.
Már csak egyetlen gondom az hogy az OP3 ra csak soros kábellel tudtam rátölteni a programot.
Mivel a gépemen csak egy soros port van ezért állandóan dugdosnom kell a kábeleket.A kérdés az lenne van-e valami más megoldás az OP3 programozására.
-
Szirty
őstag
Hali pepe33!
"ProTool és Step7 Microwin programok telepítve vannak , de valahogy nem jövök rá a helyes beállításokra."
Én meg nem tudom miket állítottál be.
Protocol, baud rate, address stimmel?"Lehet hogy valami más program is kell hozzá ?"
Nem kell. OP3-hoz ProTool kell, mivel PTRT fut rajta.
WinCC Flex OP73 hoz kell (kb az az OP3 WinCC Flex-es alternatívája). -
-
#1722
Szirty
őstag
Csakénvagyok
#1721
Szirty
őstag
válasz
Csakénvagyok
#1721
üzenetére
Hali Csakénvagyok!
"Másik meghajtó ugyanezen a gépen működik. Így kábelezés, motorhiba kizárva, paraméterek ugyanazok. "
Én ettől ezt még nem zárnám ki.
Mi is jártunk már hasonlóképpen.
Én leválasztanám róla a drive-ot és a motorkábelt és a motort szigetelésvizsgálóval megmérném. Beázott kábel vagy motor tud ilyet csinálni. Nem feltétlen mérvadó, hogy másik drive nem üzen hibát! -
#1721
Csakénvagyok
őstag
Csakénvagyok
őstag
Hali
LENZE tipusú meghajtókkal volt-e már dolga valakinek? Az egyik egy gépre feltéve OC2es 1 fázis leföldelve hibakódot dob ki. Másik meghajtó ugyanezen a gépen működik. Így kábelezés, motorhiba kizárva, paraméterek ugyanazok. Márkaképviselethez ki lett küldve, visszajött mint hibátlan meghajtó.
-
levelko
csendes tag
Üdv!
Kisebb problémám akadt egy S5 100U CPU-val.
Program törlést szeretnék végrehajtani rajta.
Egy leírás szerint a 0-1 kapcsolót kikapcsolni, a háromállású kapcsolót "COPY"-ba állítani, 0-1 kapcsolót bekapcsolni, a piros led 5x felvillanása után a 3 állású kapcsolót elengedni, majd
"RUN"-ba kapcsolni. Na, erre nem hajlandó elfelejteni a programot. Szoftveresen lehet törölni, de nem mindíg áll rendelkezésre a PG. (eprom nincs benne)
-
oli83
tag
Halihó!
Micromaster megoldódott
, kicsit talán túlbonyolítottam a feladatot.
Paraméterezési gondok voltak.
Plussz sikerült beleszaladnom egy "Az RLO bit és a parajelenségek"-be.
Szoftver hiba
....
Egy ilyen memória kártya mennyi írást bír?
Azszem van valami SFC amivel PLC tud DB-s adatokat kimenteni, meg egy másik amivel meg visszaolvasni.
Valahol láttam olyat, hogy program archivokat is feldobták ezekre az MMC-kre.Üdv.: oli83
-
Szirty
őstag
Hali norcee!
"Ha nem megy MMC nélkül a 128 kB RAM az mire szolgál? Az mind a rendszer számára fent tartott hely?"
Nem. RAM ban a "Work memory" van. MMC-n a "Load memory".
A Flash memória nem viseli el a gyakori írást, ezért a PLC RAM-ban dolgozik, csak a kész adatokat teszi a flash memóriába.Erről bővebben itt lehet olvasni:
Storage Concepts for SIMATIC S7-300 CPUs and for C7 Devices -
Szirty
őstag
Helló norcee!
"Közben megtaláltam a HW Catalog-ot le is töltöttem"
Ennek örülök! Ha kicsit hamarabb megteszed, megspórolsz nekem 10-15 perc körmölést és link keresgélést.
"Még talán azt szeretném megkérdezni, hogy a memóriakártya mérete az mindegy vagy nagyobbnak kell lennie mint a CPU memóriája?"
Maximum 8MB lehet. Alatta bármekkora. A programodnak és az adatoknak bele kell férnie. Ez a szabály :>
-
norcee
csendes tag
Szia Szirty!
Közben megtaláltam a HW Catalog-ot le is töltöttem, installáltam is a v2.6-ot felrakta de MMC az nincs
, azért köszi a segítséget! Még talán azt szeretném megkérdezni, hogy a memóriakártya mérete az mindegy vagy nagyobbnak kell lennie mint a CPU memóriája?--norcee
-
Szirty
őstag
Helló norcee!
"Hozzám került egy 6ES7 315-2AG10-0AB0 cpu, de nem tudok rátölteni semmit. "
Ez egy újabb fajta CPU315-2 DP
"hw configben csak v2.0-t tudok választani,"
Jó. és milyet szeretnél? V2.6-ot?
Milyen verziójú a Step7-ed?Ilyenkor egyébként ne GSD file-t keress, mert az a profibuszos eszközök leírója, hanem HW katalógust kell frissítened.
Ezt megteheted online, (ha van internet kapcsolat azon a gépen9 vagy offline. Elindítod a HW configot, az options menüből kiválasztod az "Install HW updates" pontot. Amikor megynílt az "Install HW Updates" ablak, akkor bezársz minden Step7 alkalmazást, a HW configot is.
Persze tűzfalon át kell engedni a forgalmát stb...Ha offline akarod frissíteni, akkor ezt az olvasmányt ajánlom: Step7 HW katalógus offline frissítése
Egyébként ha kisebb verziójút raksz le, valószínűleg akkor sem lesz gond."Kerestem a Siemens oldalán, de a firmware frissítéshez ha jól olvastam kellene egy memória kártya ami viszont nincs."
Ha nincs a CPU-ban memória kártya (MMC) akkor semmiképpen nem fog működni!!
Ehhez a CPU-hoz MMC kártya kell mindenképpen. De az se "közönséges" FAT file rendszerrel, hanem Siemens-féle.Ha letöltöd ezt a katalógust: Catalog ST 70 • 2009. Megnyitod és ellapozol a 150, oldalra, a jobb-felső képen látod a CPU 315-2 DP-t. A kép alatt kiemelve ez a szöveg áll:
Micro memory card required for operation of CPU.
(A CPU működéséhez tehát MMC kártya kell.)
Anélkül meg sem tudod szólítani!
Ha ellapozol a CPU leírásához, ott is leírják uyganazt, hogy MMC kell.Szerezz Siemens MMC kártyát bele!
-
norcee
csendes tag
Szia Szirty!
Hozzám került egy 6ES7 315-2AG10-0AB0 cpu, de nem tudok rátölteni semmit. A hw configben csak v2.0-t tudok választani, kerestem gsd fájlt de amit találtam és installálni akartam arra azt írta, hogy már fent van. Kerestem a Siemens oldalán, de a firmware frissítéshez ha jól olvastam kellene egy memória kártya ami viszont nincs. Tudnál segíteni, hogy hogyan lehetne megoldani ezt a problémát?
--norcee
-
Szirty
őstag
Hali oli83!
"A galiba ott van, hogy a Micromaster "bekapcsolható" állapotban marad, az "üzemben" állapot helyett.Hová van elrejtve a programban ez az üzemállapot váltó kapcsoló???"
Nem ismerem a Micromastert, így csak pár általános tippem van.
Amiről írsz fentebb azt talán a "kézi" üzemmód, vagyis amikor a kezelőpanel zöld/poros gombjaival lehet a motornak start/stop parancsot adni.A frekiváltóknál mindig el kell dönteni hogy honnan vegye a parancsokat és a referenciákat. Mivel pl. a start parancs is többféle forrásból érkezhet: Digitális bemenetről, buszon keresztül, kezelőpanelről. referencia is jöhet buszról, kezelőpanelről, analóg bemenetről, lehet fix referencia, vagy több lépcsős stb.
Ezeket mindig be kell állítani, bizonyos paraméterek szolgálnak erre. Persze szokott lenni gyári beállításuk is, rendszerint a referenciaforrást analóg bemenetre állítják a start parancsot pedig a kezelőpanelre (néha digitális bemenetre)."Továbbá BOP-pp csinált olyat, hogy egy értéket változtatni akartam, és az nem hagyta"
Ennek több oka is lehet, némelyiket említetted is.
Pl. lehet hogy a motor üzemelt (RUN) de 0Hz-en, tehát valójában állt, vagyis 0 sebességgel ment. Bizonyos paramétereket nem enged a motor futása közben módosítani. Vagy a paraméter módosítása tiltott. Rendszerint egy paraméterrel tiltható más paramétercsoportok módosítása (néha egy DIP kapcsolóval). Más paraméterek értékét megint más paraméterek korlátozzák. Pl. a max frekvencia fölé nem állítható a min frekvencia... stb.Nekem az a gyanúm, hogy nem buszos vezérlési módban van...
-
oli83
tag
Szervusztok!
Tanácsot szeretnék kérni frekiváltó használathoz.
Adott egy profibuszos Micromaster (420-as), van egy Starter nevű programom, amivel egész sok mindent meg lehet paraméterezni. ET200pro-nál nagyon szépen működött.
A gépben 5db frekiváltó dolgozik, amiket a plc profibuszon keresztül vezérelget. 5-ből 1 elszállt, és most életre kellene kelteni egy helyettesítő darabot. Elvileg sikerült beparamétereznem, áttölteni.
A galiba ott van, hogy a Micromaster "bekapcsolható" állapotban marad, az "üzemben" állapot helyett.Hová van elrejtve a programban ez az üzemállapot váltó kapcsoló???
Pro-nál ilyenre nem volt szükség.
Beállítottam, hogy áttöltés után, RUN-ba kerüljön a frekiváltó, de ez sajnos nem segített.
Sikerült szereznem egy BOP-ot (Basic Operator Panel-t), ezen kicsit lassabban, ugyan, de itt is minden be lehet állítani. Itt van egy zöld és egy piros gomb, azzal tudom változtatni az üzemállapotot. De akinek nincs ilyenje, az mégis hogyan tudja átállítani? Egyébként átállítottam, de sajnos még így se megy. Valami még hiányzik neki.
Továbbá BOP-pp csinált olyat, hogy egy értéket változtatni akartam, és az nem hagyta, a kijelzőn alul-felül villogott egy vonal, ami azt jelezte, hogy e szándékomat ő nem akarja. Hogyan lehetne mégis rávenni ? Talán valami jelszót vár, vagy esetleg amit változtatni akartam, azt egy másik paraméter nem hagyta?
Nem igazán vagyok otthon ezeknek a frekiváltóknak a világában. De azért jó lenne megszelídíteni őket.
Üdv.: oli83 -
Szirty
őstag
Helló norcee!
"Kérdésem az lenne, hogy az egyes komponensekből napi ill. heti szinten felhasznált mennyiségeket lehet e rögzíteni a receptek segítségével vagy esetleg létre kellene hozni egy változót amihez mindig hozzáadom és ehhez csinálni egy data logot?"
Neked kell programban számolni.
A HMI-nek (Flexible RT-nek) fogalma sincs arról, hogy a receptet alkotó komponensekből valójában mennyi fogy.
Csak annyit csinál, hogy a recept rekordjait (pl. az összetevők mennyiségét) beleírja a PLC egy meghatározott adatterületére. Utána a PLC azt csinál vele, amit akar, erről már nem tud."A beállítások fülön találtam egy ilyet:"
Ezzel a beállítással mondod meg a receptkezelőnek, hogy hova mentse le a receptet, amikor a recept kezelőben nyomsz egy SAVE vagy SAVE AS gombot és honnan vegye ha nyomsz egy LOAD gonbot.
-
norcee
csendes tag
Szia Szirty!
Amit szeretnék ezzel kapcsolatban megvalósítani az az lenne, hogy van pl. 3 termék, az összes ugyanabból a 4 komponensből állna csak az egyes komponensekből más-más mennyiséget kellene kimérni. Azt, hogyha pl. technológia jelez, hogy jöhet a 2-ik majd a 3-ik termék és az egyes komponensekhez tartozó mennyiségek kimérését szerintem sikerült megtalálni, hogy hogyan lehet megoldani. Kérdésem az lenne, hogy az egyes komponensekből napi ill. heti szinten felhasznált mennyiségeket lehet e rögzíteni a receptek segítségével vagy esetleg létre kellene hozni egy változót amihez mindig hozzáadom és ehhez csinálni egy data logot? A beállítások fülön találtam egy ilyet:
Az ebben a könyvtárban lévő DAT, RDF, VDF fájlokat meglehet nyitni valahogy?
--norcee
-
Szirty
őstag
válasz
kako007
#1706
üzenetére
Hali kako007!
"Köszönöm a szimulációt és hozzá a programot! Ha lesz valami kérdésem majd szólok!"
Ok. Félreértés lesz, programot neked ebben a témában nem ajánlottam, odáig el sem jutott a téma.
Az avidemux és a camstudio programnak nincs semmi köze a szimulációhoz (az csak arra kellett, hogy video file-t csináljak a működéséről és ide kitegyem)... -
kako007
csendes tag
Kedves Szirty!
Igen valóban nem volt teljes az általam felrakott ábra, csak nem volt időm, lehetőságem berakni a teljeset.
norcee-nak köszönöm, hogy ezzel kiegészítette!Én sem gondoltam, hogy megkapom rögtön a tutit, annak nem sok értelme van! Én meg szeretném érteni, nem pedig letudni! Sajnos távoktatáson nem sok lehetőség van az előbbire...
Köszönöm a szimulációt és hozzá a programot! Ha lesz valami kérdésem majd szólok!
Még egyszer köszi!
kako007
-
Szirty
őstag
Hali oli83!
"Mivel csináltad a videót?"
A felvételt Camstudio v2.0 csinálta, amit Avidemux 2.5.3-al vágtam és kódoltam át (windows alatt). Mindkettő free..
Weblapomra is ezzel csinálok ilyesmi bemutató videókat...
Nyilván vannak jobb cuccok, de a célnak szerintem ez is megfelel...Egyébként a szimulációt megvalósító program nagyobb, mint az, ami a szimulációt működteti. Pláne ha beleszámoljuk a HMI-vel (megjelenítéssel) végzett munkát.
(Ez inkább csak érdekesség, mint fontos infó...) -
Szirty
őstag
Hali!
"A kako007 által belinkelt kép nem teljes, a mérési útmutatóban ilyen ábra van:"
norcee!
Értem, köszönöm kako007 nevében iskako007!
Én úgy gondolom, hogy mindenki használja a saját eszét, komplett és részletes feladatmegoldással ezért nem szolgálok, de segítek ha tudok.
Készítettem egy szimulációt, ami a szóbanforgó mártogató berendezés mozgását szimulálja, és írtam rá programot, ami mozgatja. Nem bonyolult:
(Kb. 6MB)Az időzítéseket a leírtnál rövidebbre állítottam,hogy a video ne legyen túl hosszú.
-
norcee
csendes tag
-
Szirty
őstag
válasz
kako007
#1700
üzenetére
Helló kako007!
Úgy gondolom teljesen világos, hogy a gép mit szeretne csinálni.
De a magyarázat érthetetlen."Egy technológiai ciklus során az alkatrészeket különféle tartályokba meríti bele az emelőmű az S8 pozícióban."
Az ábrán az S8-as pozíció az, ahol a maratás felirat van. Az S8 egy konkrét tartálynál van! Hogy meríti bele különböző tartályokba, abban az egy pozícióban?
"A ciklus S1, S9 pozícióban egy-egy alkatrész, vagy alkatrészek felakasztása után SBe nyomógomb működtetésével indul"
Az ábrán nincs S1 pozíció!
"... és S6, S9 pozícióba kézzel történő leakasztás után SR nyomógombbal adott parancsra az S1, S9 alaphelyzetbe állítással fejeződik be."
S6 pozíció sincsen, S9 pozíció viszont kettő is!
Feltételezem, hogy a működés lényege az lenne, hogy az emelő a bal szélső pozícióban lent várakozik.
Felaggatják rá a terméket és megnyomják az SBe gombot. Mire az felemeli, elsétál az első tartályhoz (maratás), ott leengedi, vár 20 másodpercet, majd felemeli, elsétál a következő pozícióhoz (öblítés), ott megint leengedi, vár 30 másodpercet, felemeli, elsétál a következőhöz (ónozás) ott vár 180 mp-et, felemeli, elsétál a következőhöz (öblítés), ahol megint leengedi, ott vár 20 mp-et, felemeli, majd elsétál a jobb szélső (utolsó) pozícióhoz, ahol leengedi és leáll.
Az SR gomb megnyomására felemel, elsétál a bal szélső pozícióhoz, ahol leengedi, majd ott vár az SBe megnyomásáig, amitől újrakezdődik a folyamat.
Az M1 és M2 motor funkciója volágos. A két gomb is világos. De milyen véghelyzet vagy pozíció érzékelés áll rendelkezésre?
YTE; END_VAR
Amúgy meg a Win 7-ről azt mondták hogy nem követik el újra a Vista hibáját, ez az új csicsa már istenbizony XP kompatibilis lesz! Akkor mégsem az? Ha tényleg nem, akkor szerintem követi az elődjét a szemétládába egy éven belül. Ha meg kitör a kompatibilitási háború, akkor mindenki nagyon vigyázzon a meglévő gépeire amiken még megvannak az XP driverek! Mától fogva pihepuha párnácskára teszem a jó öreg Toshiba traktort éjszakára, meg veszek alá egy hűtőpadot is, hogy ki ne melegedjen véletlenül. Még megérhetjük hogy alkalmas laptop híján előkerül a sufniból a jó öreg asztali PC is?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
? A Siemens-től azóta újabb modbus RTU driver és parameter assigment tool verziót töltöttünk le, de ezekkel még nem próbálkoztunk, mivel a gépet egyelőre használják. Számíthat ez valamit?
Ez távfűtési rendszer szabályzása,elvileg nekem nem kellene ezzel foglalkozni,de az üzemeltetők ejtenek rá magasról,miközben személyes véleményem szerint rengeteg finomhangolást lehetne végezni mellyel sokat javulna az ellátás minősége.Főleg a meleg víz előállítás oldalon volna tenni való,mivel ott nagyon szűk korlátok között, a maximális 53C tartály előremenőből kellene állandó 50C körüli tartály felső hőmérsékletet biztosítani hirtelen bekövetkező óriási elvételkülönbségeknél,mikor is gyakran elmarad a tartály felső hőmérséklete a kérttől..Tehát gyors beavatkozás kellene,mely mégsem okozza a kis elvételi időszakokban a szelep állandó rángatózását,olyan mintha a kevés elvétel időszaknak és a nagy elvétel időszaknak különféle vezérlés kellene,elsőnél lassúbb míg utóbbinál gyors és drasztikus beavatkozással.
, kicsit talán túlbonyolítottam a feladatot.
Új hozzászólás Aktív témák
- Huawei Watch GT3 46mm Rozsdamentes acél váz, számlás, dobozos
- JBL Boombox 2 Brutális hang, számlás, dobozos, patika állapot
- Apple iPod Video (5. Gen) 30GB - A1136 - Wolfson DAC - Gyűjtői állapot!
- Asus Dual Radeon RX 5500 XT EVO 8GB GDDR6 Számlás, dobozos, újszerű!
- Canon EOS M50 Mark II Travel Kit Számlás (2023), újszerű, minden tartozékkal!
- REFURBISHED - DELL Precision Dual USB-C Thunderbolt Dock - TB18DC
- Apple iPhone 15 Pro Max 256GB, Kártyafüggetlen, 1 Év Garanciával
- HP 13 Elitebook 830 G7 FHD IPS 600nit i5-10210U 4.2Ghz 16GB RAM 256GB SSD Intel UHD W11 Pro Garancia
- BESZÁMÍTÁS! MSI Z370 i7 8700K 16GB DDR4 500GB SSD RTX 3060 12GB Rampage SHIVA ADATA 600W
- HIBÁTLAN iPhone 13 Pro 128GB Graphite -1 ÉV GARANCIA - Kártyafüggetlen, MS3747
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
