norcee
csendes tag
Igen, valami ilyesmire gondoltam, hogy párban kapnak egy ID-t.
pl.: ID: w#16#11-vel felépítem a kapcsolatot az első és a második cpuban, ezen ID alatt meghívom mindkét cpuban a küldés és fogadást végző függvényeket.
ID: w#16#12-vel pedig az első és a harmadik cpu között.-norcee
-
norcee
csendes tag
Helló!
T_SEND, T_RCV függvényekkel kapcsolatban szeretném a segítségeteket kérni.
Adott 3db PN-s CPU. A feladat az lenne, hogy az első ciklikusan adatot cserél a másik kettővel.
A TCON, TDISCON függvényekkel lehet a kapcsolatot a programból netpro alkalmazása nélkül felépíteni ill. bontani. Az a problémám támadt, hogy amíg csak az első és a második cpu között kell kommunikálni minden rendben van. Ha jön a start jel a kapcsolat felépül az első és a harmadik cpu között is, de az adatcsere az első két cpu között is leáll. Ugyanezt tapasztalom ha első és a harmadik cpuval kezdek. Elvileg 48 ill. 64 OUC-s szálat képesek kezelni a cpuk és ezért nem értem, hogy mi lehet a probléma.
Valaki találkozott már ilyen jellegű problémával esetleg ötlet?
Köszi előre is a segítséget.-norcee
-
-
Dezsi82
tag
Hali!
Vagy ami még szóba jöhet a Szirty által említetteken túl az, hogy MultiPanelt választasz OP-nak, amin alapból van ethernet port, így egy megosztott mappával könnyedén elérhetőek a Flexible által készített csv fájlok. Nem biztos hogy drágább ez a megoldás, mert a PC-n futó alkalmazás készítéséhez szükséges szintű flexible kb félmillió forint, nem beszélve a PC-s runtime licenszről és a profibus kártyáról. Illetve ha PC-n futó alkalmazást csinálsz, akkor data logging licensz is kell, kb százezerért. Ez persze kikerülhető egy saját loggoló scripttel.
Léteznek olyan programok, amelyek betudják olvasni a Flexible által készített csv-ket és grafikonokat csinálnak belőle. Ezeknek elég jó ára van, szintén kb félmillió Ft. De ha gondolod mi is tudunk ilyet készíteni, olcsóbban is. -
Szirty
őstag
Helló TanisG!
Az ötlet kivitelezhető amit vázoltál.
Annyi módosítást javaslok, hogy én elhagynám az OP-t és a gép kezelői felületét ugyancsak WinCC Flexible szoftverrel, de PC-n valósítanám meg.
Mivel a leírásodból kiderül,hogy a gép mellett amúgy is van egy PC, amibe a kollégák az adatokat bepötyögik, az a kézenfekvő megoldás, hogy ne legyen OP (olcsóbb is így valamivel).
További előny, hogy akkor a megjelenítés és az adatgyűjtés futhat egyazon PC-n.
A WinCC Flexible ugyanis képes file-ba írni adatokat. Ha azonban operátorpanelt alkalmazol, akkor nehézkesebb PC-re juttatni azokat.A legegyszerűbb megoldás talán a fenti: A WinCCFlex írja az adatokat az excel számára közvetlenül is olvasható CSV file-ba. Azt tetszőlegesen fel lehet dolgozni excelben, de nyilván kell valaki aki megírja rá a megfelelő VB scriptet, hogy a beolvasott CSV-ből áttekinthető adattáblák és grafikon legyen (hacsak nem felel meg az a módszer, hogy mindent kézzel csinálnak meg a CSV beolvasása után).
A nehezebb megoldás az, hogy egy ethernetes CPU-t választasz (javaslom a CPU315-2 PN/DP típust) és ISOTCP kommunikációs blokkok segítségével küldesz adatokat ethernet hálózaton keresztül a PC-nek. Ehhez meg kell írni PLC-ben és a PC oldalon is az ISOTCP kommunikációt. PC oldalon ez lehet egy külön program tetszőleges programnyelven, vagy akár közvetlenül excelben VB scriptek által kivitelezve. De ehhez is kell valaki, aki ezt megírja.
A harmadik megoldás ami eszembe jut az OPC kommunikáció, amire további két lehetőséget látok:
Szükséges egy OPC szerver, ami azon a PC-n fut, amelyik közvetlen kapcsolatban van a PLC-vel. OPC szervert lehet vásárolni, azt nem kell megírni. (Az OPC lényege, hogy egy szabványos kommunikációs felületet ad, ami független a PLC típustól).
Kell azonban egy OPC kliens, ami lekérdezi OPC szervertől a szükséges adatokat és excel számára ehető formába hozza. Ehhez is kell valaki aki megcsinálja.
A két lehetőség pedig az, hogy vagy egy teljesen független OPC szerverrel valósul meg a dolog, vagy ha a korábban már említett konstrukciót alkalmazod, amiben OP helyett egy PC a kezelőfelület WinCC Flexible-vel. A WinCC Flex képes OPC szerver is lenni. -
TanisG
csendes tag
Sziasztok!
A következő problémára keresek valamilyen megoldást.
Van egy berendezés, mely különféle termékeket tesztel. A tesztelés során mérésadatgyűjtés történik. Jelenleg a méréskiértékelés végeredménye ledek és 7szegmentes kijelzők segítségével zajlik le, amit lelkes munkatársak órákon keresztül irogatnak papirra, majd excel táblába, hogy grafikonok készüljenek belöle. Jelenleg egy S5-ös rendszer a lelke az adott gépnek.Szeretnék egy vezérlés cserét csinálni, a PLC programot újrairni és megoldani azt, hogy hálózatról elérhetők legyenek az adatok automatikusan.
A gondom az, hogy ezidáig csak olyan zárt rendszerekkel dolgoztam, amiknél nem kellett külön gondoskodnom az adatok ilyen jelleggű konverziójáról.
A kezdeti gondolat, hogy egy S7-es PLC-t megfelelő OP-val alkalmazok.
STEP7-ben megírom a gép működtetését, WINCC Flexible -el pedig a kivánt kezelői felületet kialakítom. Ezidáig eddig kellett mindig gondolkodnom.
Most azonban nem tudom pontosan, hogy minek is kellene lenni a következő lépésnek.
Ami nem világos, hogy a DB-kben összegyűtött mérési adatok, hogy kerüljenek
bele egy excel fájlba.
Van esetleg a SIEMENS-nek erre is valamilyen rendszer FB,FC-je amivel az adatok egy megadott helyre és formátumban kerülnek? Esetleg ez már egy külön szoftver, vagy rendszereszköz hatásköre?Remélem érthetően körül irtam a számomra homályos területet.
Üdvözlettel:
TanisG -
harcikoca
senior tag
Hali most kezdtem el plc-t tanulni, de annyira nem vágom amikor már 1 bonyolult programot kellene megírni. most egy festo fst4 nevezetű programmal gyakorlunk, és pneumatikus minkahengereket működtetünk szimulálva azokkal mindenféle dolgot. Valaki nemtud valami progit ami leis szimulálja hogy mit írok meg? vagy amivel jobban megtudnám tanulni a plc program írást?
-
dekorn
csendes tag
Sziasztok!
Ha valaki már találkozott a problémával akkor kérem írja meg nekem a megoldást , ha tudja.

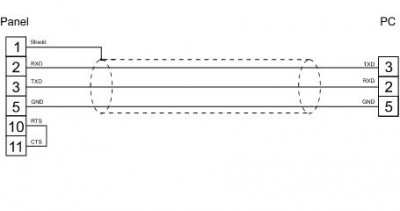

Egy UniOp EK-02 (6ZA982-7) tipusú HMI-t kellene upload-olnom PC-re. Próbáltam már a Designer 6-os programmal egy elviekben működő kábellel. A Kábel kiosztása :
Cable code CA2
Description UniOP Programming Port to AT RS-232 (DTE DE9S)
Type of Communication RS-232
Panel Connector D-sub type 15P
PC Connector D-sub type 9SElőre is köszi mindenkinek.
Üdv
-
Szirty
őstag
Helló bekecs!
"Hogy lehetne azt elérni, ahogy írtátok hogy egyszerre fel tudjam tölteni?"
Feltehetőleg a projectet PCS7-el készítették.
Próbáld ki a következőt:A project properties-ben (a project fa legfelső szintjén jobb katt) az Use: beállítást PCS 7-ről állítsd át STEP 7-re!
-
bekecs
csendes tag
Sziasztok
Amikor megnyitok egy projektet, ekkor láthatóvá válik az összes OB,FB,FC,DB és ezekből nagyon sok van. Elvileg ha kijelölöm mindet akkor fel lehetne tölteni a PLCSIM-be, csak nekem ilyenkor még nem aktív a download gomb. Akkor válik csak aktívvá, ha megnyitom valamelyik OB,FB,FC,DB-t. Tehát mindegyiket egyesével kell megnyitnom és csak úgy tudom feltöltögetni. Hogy lehetne azt elérni, ahogy írtátok hogy egyszerre fel tudjam tölteni? (Kicsit kezdő vagyok, de azért hadpróbálkozzak.) -
Szirty
őstag
Helló bekecs!
"Alul látom hogy fut, az az run mellett a zöld csik, de nem ugrál, hanem teljes hosszában kimegy a zöld csik és úgy marad."
Ennek roppant egyszerű magyarázata van:
Te feltöltöttél a PLCSIM-re egy FC blokkot, de az nem fut.
Ez nem úgy működik, hogy ami blokkot feltöltesz, arra a PLC azonnal rárabol és futtatni kezdi. Minden FC é sFB blokkot neked kell meghívni valamelyik OB-ból, különben nem fog lefutni. És ha nem fut, nem is csinál semmit!Az a valós PLC amit nézve jó volt tartalmazta az FC hívását (valószínűleg az OB1-ben).
Tehát két dolgot javaslok:1. Töltsd fel a PLCSIM-re az OB1-et is és mindent amit az meghív.
2. Olvasd el ezeket mielőtt próbálkozol. Rengeteg fölösleges kérdést megelőzhetsz vele:
Az S7 PLC programozása
S7-300_programozas.pdf (500k) -
bekecs
csendes tag
Sziasztok
Na szóval feltettem az SP5-öt és így meg vannak a cpu-k, megtudom nyitni az FC-ket, a nyelvi beállításért még reklamál, de az nem érdekes. Köszi a segítséget. Szeretnék továbblépni, pontosabban monitorozni. A PLCSIM használata nem igazán jön össze. Utána néztem hogy kell csinálni, én valahogy így értelmezem, legalább is így próbáltam, de nem működik. Szóval megnyitom az S7-et, majd megnyitok egy projectet. Elinditom a plcsim-et, ami a felső ikonsorban van a végefele. Megjelenik a plcsim ablak. Itt nyomok egy new PLC-t és beteszem RUN-P-be. Majd a projectbe megnyitok egy FC-t, ekkor megjelenik LAD-ba a program, itt nyomok egy downloadot, majd monitor(szemüveg). És itt van amit nem értek. Alul látom hogy fut, az az run mellett a zöld csik, de nem ugrál, hanem teljes hosszában kimegy a zöld csik és úgy marad. A programban is ilyenkor bizonyos részek már ki szoktak zöldülni, de nálam semmi. A PLCSIM-ben, ha mondjuk bepipálok akármilyen változót, nem történik semmi. A proramban is, ha egy kontaktot be billentek 1-be, semmi változás nem történik, nem zöldűl semmi. Mit kéne beállítanom vagy mit csinálok rosszul? -
Szirty
őstag
Hali bekecs!
"a szóval erre milyen megoldást tanácsoltok?"
Az első problémára azt, hogy frissítsd a HW katalógust a Step7-ben, mert olyan HW eszközök vannak a projectben, amiket nem ismer. Az üzenetben ezt közli is.
A HW katalógust frissítheted online, vagy offline. Lopott step7-et nem illik online frissíteni
Olvasd el ezt: Step7 HW katalógus offline frissítése
A legfrissebb HW katalógus itt van: STEP7_HSPs.zip (2011.09.06)A második problémád megoldásához pedig olvasd el ezt:

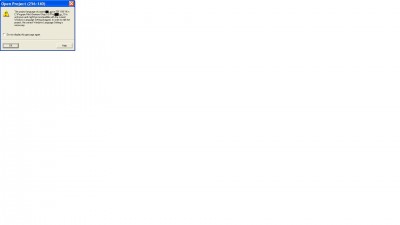

"Idegen nyelvű" Step7 projectek megnyitása -
oli83
tag
Heló Bekecs!

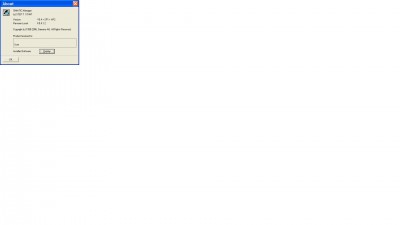

Kép alapján HW-d tényleg régebbi adatokkal dolgozik, valamint nincs feltelepítve a Protool, Drive ES, Simotion-os progik. Ezek a progik kellenének, hogy 100%-osan meg tudd nyitni a progid.
A nyelvi gond nem olyan gáz.
5.4-esből több féle verzió volt. Nézd meg melyik SP van hozzá felrakva. Sugóban meg tudod nézni.
oli83 -
-
Szirty
őstag
válasz
Szabest
#2269
üzenetére
Hali!
Szerintem ezek között keresgélj (remélem működni fog a link)...
Ha esetleg nem, akkor töltsd le ezt a PDF-et a 323. oldalon van olyan, hogy order numbers, és ott PROFIBUS ECOFAST Hybrid Plug 180 (ECOFAST
Cu, 5 units) 6GK1 905-0CA00 6GK1 905-0CB00 stb. Ennek alapján keresd. -
Szabest
tag
Sziasztok!
Esetleg találkozott már valaki ezzel amodullal: 6ES7 141-1BF01-0AB0,??
Ehhez keresnék, táp/profibus csatlakozót(rendelési számot) de nem igazán boldogulok, esetleg aki rutinosabban mozog a siemens oldalán vagy valami, akkor adhatna egy kis támpontot!
köszi előre is!
Szabest
-
Szabest
tag
Sziasztok!
Esetleg találkozott már valaki ezzel amodullal: 6ES7 141-1BF01-0AB0,??
Ehhez keresnék, táp/profibus csatlakozót(rendelési számot) de nem igazán boldogulok, esetleg aki rutinosabban mozog a siemens oldalán vagy valami, akkor adhatna egy kis támpontot!
köszi előre is!
Szabest
-
bekecs
csendes tag
Sziasztok
A következő a helyzet: szeretnék az S7 progival ismerkedni és erre felbuzdulva hazahoztam pendrive-on a munkahelyi PG-ről a projekteket (tudom: nem szép dolog). Ezt úgy csináltam, hogy a C:\Program Files\Siemens\Step7\S7Proj\ könyvtárat átmásoltam. De itthon meg az a helyzet vele, hogy amikor megnyitom a projectet akkor a baloldali ablakba a cpu-k nem jelennek meg, pedig pont azokat az FC-ket kellene megnyitogatnom. Természetesen az itthoni szofttver nem hivatalos (tudom: nem szép dolog) Szóval mit kéne beállítanom, hogy ugyan úgy megtudjam nyitni a projecket-t mint melóhelyen. Tudom most sokan azt mondják otthonra minek, hisz úgyse tudsz monitoringozni, ha nincs csatlakoztatva a plc-hez, de arra jó lenne, hogy ismerkedjek a programmal, hogyan találok meg egy ki-be-menetet vagy akármi. köszi előre is a válaszokat. -
medveczky
csendes tag
Üdv!
Kis segítségre van szükségem. Nem tudván elhelyezkedni OKJ-s tanfolyam után néztem, így akadtam a PLC programozói tanfolyamra. Fél éves, levelező jellegű, és csak érettségit + alap info ismereteket szabnak feltételül. (Én nem műszaki vonalon mozogtam eddig.)
Kérdésem annyi, létezhet olyan munkaadó, aki tapasztalat nélkül, s ezen oklevél birtokában alkalmazna, ill. valóban elsajátíthatók a munkavégzéshez szükséges ismeretek ilyen keretek között? Röviden: érdemes lehet beneveznem a képzésre?
(Jártam már meg kelendőnek hirdetett képzéssel.)
Kösz! -
Szirty
őstag
Hali Macys!
Ha a protool project rendelkezésedre áll, akkor azt MPI kábelen, vagyis ugyanazon a kábelen is feltöltheted rá, amin a PLC programot is.
Ha a project nincs meg, akkor csak egy lehetőséged van: a prosave programmal mentést készíteni a C7 panel részéről és azt visszatenni az újra. Ehhez azonban soros kábel kell.
Ilyet lehet venni is, de készíteni is. Az OP kommunikációs kézikönyvében benne van a kábel rajza. -
norcee
csendes tag
-
Macys
csendes tag
Sziasztok !
Először írok, lehet hogy egy kicsit amatőr lesz a kérdésem.
Meghibásodott egy vezérlőm Siemens C7-633, le kellene belőle tölteni a progit.
Ha jó tudom ez két programot használ, egy kijelző és egy s7-300-ast.
Van benne egy memória kártya is.
A siemenstől rendeltem egy újat elég borsos áron, de nem megy a dolog.
Külön kábelen kell áttölteni a kijelző és S7-300 progit?
A kijelzőhöz protool a másikhoz step7 kell?
Elvileg a kijelző áttöltése sikerült s5-ös kábellel, de vissza már az se megy.
kijelző prg soros port az s7-300 progihoz meg MPI kábel?
Tudtok-e referencia számokat mondani akkor megrendelném a megfelelő kábeleket.Bocsi a sok kérdésért, de bosszant a dolog.
Előre is köszi ,
Macys -
drweb
csendes tag
Sziasztok!

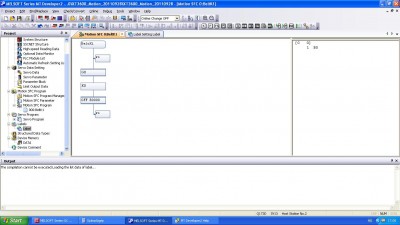

Remélem tud valaki segíteni, adott egy mitsubishi FX3g plc fx3g-232-bd.
Erről a portról ami ch1 szeretnék volnalkódokat olvasni, és tárolni. a vonalkód olvasó már be van állitva, terminálon szépen kapom a vonalkódokat.
Nem tudom hogyan kommunikálhatok a plc soros portján, hogy a fogadott adatokat letároljam. ha valaki írna egy kis példaprogramot, hogy meg is értsem nagyon megköszönném.
Üdv:
-
-
norcee
csendes tag
Szia!
IM 151-8 PN/DP CPU-ban volt, 4Mb a kapacitása és 2ag10-0ab0 a 315-ös.
MPI-on próbáltam meg rátölteni, valamilyen hibaüzenetet dobott fel, - nem emlékszem pontosan és sajnos most nem tudom megnézni mert nincs itt - hogy nem tudja elérni a cpu-t.
Ezenkívül világított az SF led és ha jól emlékszem a cpu sem tudott felfutni.-norcee
-
Szirty
őstag
-
norcee
csendes tag
Helló Szirty!
Van egy MMC, amit egy 315-2dp-be szeretnék beletenni, de az MMC előtte egy másik fajta, nagyobb teljesítményű CPU-ban volt. A probléma az, hogy nem tudom rátölteni az új hardware konfigot, esetleg tudnál segíteni, hogyan lehet ezt a problémát megoldani?
-norcee
-
dekorn
csendes tag
Szia Szirty!
Köszönöm a megint gyors és kimerítő válaszod, szerintem hamarosan hivatalos support embernek kellene téged megjelölni.
A OPC és órával kapcslatba csak annyi hogy azért érdekelne hogy az óra jellet valahogyan kívülről be lehet-e csempészni a panelre (MP277), mert így akkor a PLC-hez esetleg nem kellene hozányúlni, egyéb dolgokból kifolyólag nem nagyon szeretném. A Panel és a PLC óra szinkronizálása megvan bár egy képernyő van hozzá ahol egy gomb megnyomására indul a szinkronizálás szóval nem autómata.
A második témához meg csak annyi , hogy német projekt lévén szó aszokásos felugró hibaablak , hogy más nyelvű és nemidulokel és irgumburgum, miatt választottam az átmásolást, bár tudom hogy van egy másik megoldás is azon kívül hogy megkérem a programozót, ha tudom, hogy xelje be nekem a megfelelő rublikát és úgy küldje el.Üdv
-
Szirty
őstag
Hali dekorn!
"licencszt hogyan kell telepíteni, és hogy az felkerül az panelre és ahonnan felkerült onnan törlődik-e."
Az automation license manager program kell hozzá (a továbbiakban ALM) és kapcsolat a panellel (ez lehet ethernet, MPI, soros, stb).
Az ALM menüjéből kiválasztod a Connect target system almenü Connect HMI device pontját.
A megjelenő ablakban kiválasztod a panel típusát, beállítod kapcsolódás módját, a panel címét vayg nevét, stb.
Ha a kapcsolódás sikeres, akkor az ALM ablak bal oldalán megjelenik az eszköz:
Ettől kezdve kiválaszthatod a panelt és látod milyen licenszek vannak rajta, onnan eltávolíthatod, vagy újakat tehetsz rá.
"és hogy az felkerül az panelre és ahonnan felkerült onnan törlődik-e."
Az eredeti helyéről törlődik a licensz és felkerül a panelre.
"A másik hogy az OPC server az összes a panel által a PLC felől beolvasott (Tagek) analóg illetve digitális értékeket láthatóvá teszi-e?"
Minden tag-et látni lehet az OPC-n keresztül. De olyan PLC-beli címhez amihez nem tartozik tag, nem lehet hozzáférni.
"És az utolsó hogy OPC serverel el lehet-e érni, hogy kívűlról a Panelnek lehet e óra adatot küldeni hogy azzal szinkrozinálni tudjon , illetve a PLC-t is"
Ezt nem tudom, közvetett módon ha máshogy nem, biztos meg lehet oldani.
Viszont a panel nagyon egyszerűen tud órát szinkronizálni a PLC órájához, a PLC meg tud órát állítani NTP szerverhez.
Szerintem ez a járható út."Az a gond hogyha németek küldenek cucott és én csak simán egy másik projek language és egy file-it átmásolom a német projektbe , akkor az szétesik és a symbólumok érvényüket vesztik."
A Step7 projectbe nem szabad belenyúlni, file-okat módosítani, másolni. Nem tudom mi indokolta a dolgot, de az ilyesmi problémákat okoz, mint látható...
Ha hordozni kell, akkor mindig a teljes projectet tartalmazó könyvtárat kell vinni változtatás nélkül. -
dekorn
csendes tag
Sziasztok!
Szeretnék segítséget kérni , hogy MP277-es panelen kialakításra került/ telepítve lett OPC server licenc, ha ezzel találkozott már valaki , akor kérem írja le hogy a licencszt hogyan kell telepíteni, és hogy az felkerül az panelre és ahonnan felkerült onnan törlődik-e. A másik hogy az OPC server az összes a panel által a PLC felől beolvasott (Tagek) analóg illetve digitális értékeket láthatóvá teszi-e? És az utolsó hogy OPC serverel el lehet-e érni, hogy kívűlról a Panelnek lehet e óra adatot küldeni hogy azzal szinkrozinálni tudjon , illetve a PLC-t is. Ja amúgy Szirty megoldódott a Wincc Flexibel symbolumos projektszétesős problémám , integrált Step7 projektnél. Az a gond hogyha németek küldenek cucott és én csak simán egy másik projek language és egy file-it átmásolom a német projektbe , akkor az szétesik és a symbólumok érvényüket vesztik.
Üdv
-
#2249
dekorn
csendes tag
Csakénvagyok
#2244
dekorn
csendes tag
válasz
Csakénvagyok
#2244
üzenetére
Üdv Csakénvagyok!
Lehet hogy nem a legolcsób, de akár a Conrádtól is vehetsz LOGO cuccokat, de azért érdemes körülnézned. van pl ilyen csomag is 69990 Ft-ért.
http://www.conrad.hu/conrad.php?name=Products&pid=197896
A kábel külön 27990 Ft.
http://www.conrad.hu/conrad.php?name=Products&pid=197496
A software-t meg ved meg ha "akarod".
-
Szirty
őstag
Helló Gausz!
Ha az E0.0 bekapcsol, be fog kapcsolni M0.0, M1.0, M1.1, M1.2 és A2.1 még ugyanabban a ciklusban (tehát azonnal).
A következő ciklusban pedig ki fog kapcsolni (0 lesz) M1.0, M1.1, M1.2 és A2.1.
Az M0.0 mindaddig 1 marad, amíg E0.0 is 1.Mi az a PAE, ami profibusz bemeneteket kezel?
-
Gausz
aktív tag
Sziasztok,
egy teljesen átlagos lefutás iránt érdeklődnék. Ha a bemenetem 0, akkor nyilvánvalóan minden 0ban marad.
Ha azonban jön egy felfutó él, akkor m1.0 átvált 1re és a többi sor le sem fog futni?
A PAE-t a ciklus elején beolvasom, ami 1 ciklus erejéig lesz csak 1ben, majd visszaesik 0ba.
Tehát m1.0-át, PAA-ban még bebillenti, de a köv. ciklusban e0.0 ismét 0, ami nulláza m1.0t is, ami így nem tudja m1.1et aktiválni?Vagy a PAE tényleg csak a tetszőleges formában érkező (közvetlen, Profibus,...) bemeneteket kezeli, a többi változótípust - jelen esetben merkert - pedig online számolja és dominoszerűen végigkapcsol a hálózat?
eo.o m0.0 m1.0
-l l------(p)-------( )m1.0 m1.1
-l l-----------------( )m1.1 m1.2
-l l-----------------( )m1.2 a2.1
-l l-----------------( )Köszi,
Péter -
#2244
Csakénvagyok
őstag
Szirty
#2242
Csakénvagyok
őstag
Üdv.
Adapter ABhez is van DH-485re, már ha galvanikus szigetelés vagy háló kel. IP kiosztásokkal szívesen szarakodok, csak mindent kézi IPre kel állíani. Viszont a jó öreg HP laptopomtól pont a soros port miatt nem szabadulok
Más!
Ha már itt vagyok csak megkérdezem. LOGOhoz USBs adapterhez hol jutok? És programmal együtt kb mibe kerül? Ígéretet megkaptam hozzá hogy megkapom, csak énnekem kéne hogy megrendeljem. -
#2242
Szirty
őstag
Csakénvagyok
#2241
Szirty
őstag
válasz
Csakénvagyok
#2241
üzenetére
Hali!
Nos igen. De annak is megvannak a hátrányai.
Pl. hogy lassú, és nem izolált, csak pont-pont kapcsolatra alkalmas. Vagy hogy már vagy 5 éve nem tesznek soros portot a laptopokba és már az asztali gépekbe se. Azt szokták mondani minek az, ma már senki nem használja
Úgyhogy lehet USB-RS232 koloncokkal szarakodni. :-/Jobb esetben van ethernet a PLC-n. Az nem pont-pont, nem lassú, ethernet van a laptopokon, hurrá.
Viszont lehet IP cím kiosztásokkal, ütközésekkel, alhálózati problémákkal szarakodni.Na bumm! Ilyen az élet! Ki mondta hogy könnyű? :>>
-
#2240
Szirty
őstag
Csakénvagyok
#2238
Szirty
őstag
válasz
Csakénvagyok
#2238
üzenetére
Hali Csakénvagyok!
Nos igen, egy szimpla kábellel nem oldható meg a kapcsolat, kell interface is hozzá. Annak rajza nem forog közkézen. Nem csak egyszerű jel illesztésről van szó.
A step7 elég a teljes mentés elvégzéséhez ha az nem lite verziójú.Ha ebben a típusban MMC kártya van, akkor lehetőség van arról image backup-ot készíteni PC-vel ha az megfelel, de azt szerkeszteni step7-ben nem fogod. Az a megoldás arra lehet jó, hogy elszállás esetén vissza lehessen rakni rá.
-
#2239
norcee
csendes tag
Csakénvagyok
#2238
norcee
csendes tag
válasz
Csakénvagyok
#2238
üzenetére
Szia!
Programozó kábelre mindenképp szükséged van, de nem hiszem, hogy azt csak úgy lehetne csinálni, Egy TS adapterrel már el tudod érni.
--norcee
-
#2238
Csakénvagyok
őstag
Csakénvagyok
őstag
Egy kollégának szeretnék segíteni, de saját tapasztalatom inkább Allan Bradley PLCel van.
Szóval kérdés: Siemens CPU312 6ES7312-1AD10-0AB0 PLChez lehetséges-e a csatlakozás (futó program mentése, kicserélése, esetleges visszacserélése) ha csupán a Step 7 és a program (project) van meg, esetleg a készség egy soros kábel készítésere. Esetleg feltétlen szükség van egy Profibus adapterre? Memória kártya tudomásom szerint van benne.
Elnézést az enyhén idétlen megfogalmazásért, de adatok és tapasztalat híjján csak ennyire futotta.
-
Szirty
őstag
válasz
Szabest
#2235
üzenetére
Halló Szabest!
Hmm.

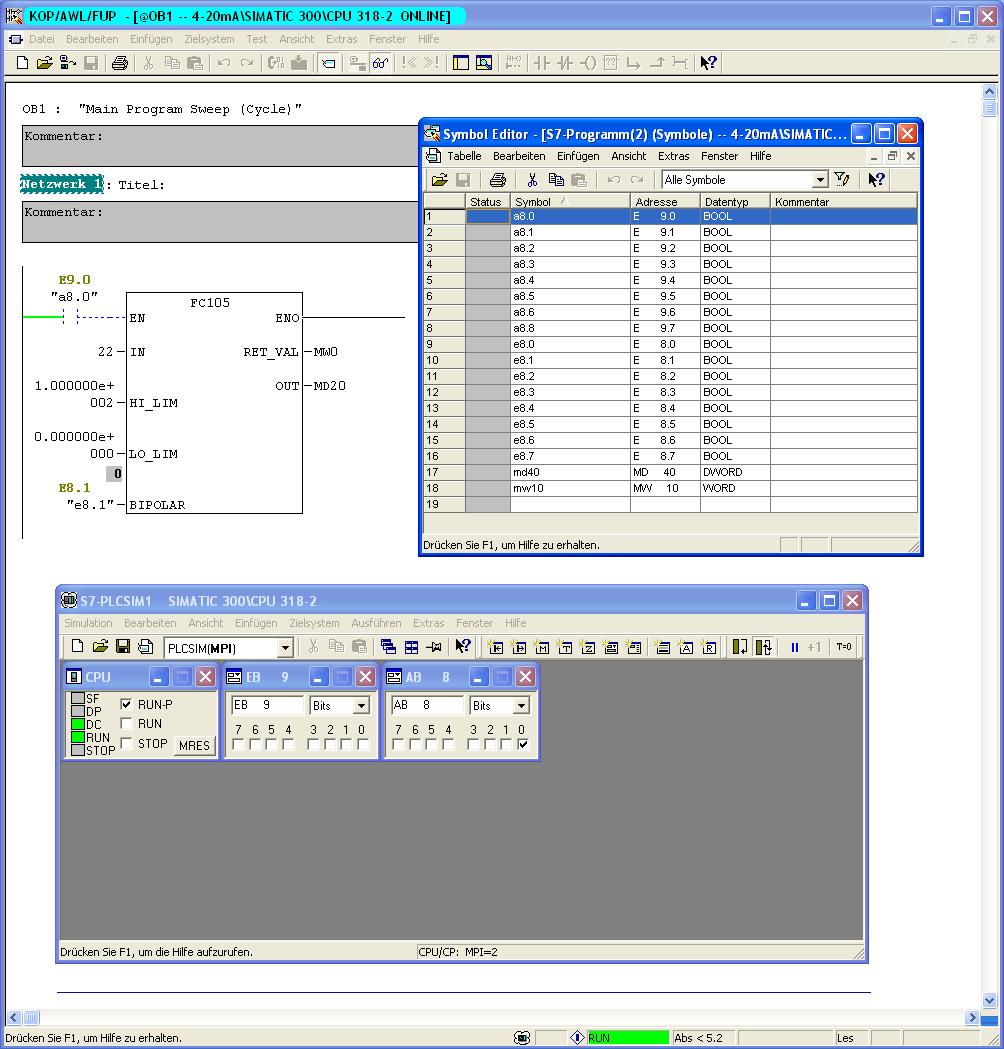

Azt észrevetted, hogy az FC105 514-es hibával tér vissza?
A RET_VAL (MW0) ha nem nullát tartalmaz az azt jelenti, hogy a konverzió nem sikerült. Ezért nem rak semmit az OUT az MD40-be!A hiba oka is egyszerű:
A blokk HI_LIM és LO_LIM bemenetére egész számot (integert) küldesz.
Annak ellenére, hogy a blokknak ott REAL típusban kell megadni az értéket. Ezért megy hibára és ezért nem csinál semmit!De ez a dolog le van írva a help-ben az FC105-nél és abban a PDF-ben is, amit már egyszer linkeltem neked.
Itt van újra:"Van ilyen blokk a standard lib-ben. Mégpedig az S7stdl2b.pdf 76. oldalán, a 6.8-as számú szakaszban, "Scaling Values (SCALE): FC105" címmel.
Ezt a doksit, (ha másképp nem kérted telepítéskor) ide teszi: ...\Siemens\Step7\S7MANUAL\S7STDL2A\S7stdl2b.pdf
De ha nem akarsz olyan sokat kattintani, akkor ezzel a linkkel is eléred azt a doksit." -
-
Szirty
őstag
Hali oli83!
Egyrészt mert a hivatkozott technical fórumban ezt az SP-t ajánlották a hiba ellenszereként, másrészt én is SP3.1-et használok és nincs vele gond.
Nyilván SP5 is javítja a hibát, de azt nem tettem fel, mert úgy vagyok vele, hogy ami nem romlott el azt ne javítsuk :> -
oli83
tag
Hmm egész jó kis rejtély volt. Remélem most már megoldódik a galiba.
Szirty hogyhogy nem az SP5-t ajánlottad?
http://support.automation.siemens.com/WW/llisapi.dll?aktprim=0&lang=de&referer=%2fWW%2f&func=cslib.csinfo&siteid=cseus&groupid=4000003&extranet=standard&viewreg=WW&nodeid0=10805384&objaction=csopen
Szabest, ha megtörtént az Updata dobj egy infót a közösbe, hogy sikerült e a műtét.üdv.: oli83
-
Szabest
tag
Bug...hát fain....köszi hogy utána néztél/kérdeztél, ennyire nem megy egyik nyelv sem hogy megtehettem volna.
Igen SP3 van fenn az 5.4es verzioval, amit linkeltél, akkor valószínűleg nekem ez kell csak:
SIMATIC_S7_STEP 7_V54_SP31_alone.zip ( 114294 KB )ami lejjebb van az ha jol olvasom akkor nem!?
Igazam van??
ui.:érdekes hogy ugyanilyen gépen, sőt SP1-essel, meg semmi gond nincs vele, de hátha rendbe rakja az SP3 , bízzunk benne...
amúgy a videot meg tudtad nézni?
-
Szirty
őstag
válasz
Szabest
#2226
üzenetére
Hali Szabest!
Milyen verziójú a Step7?
Step 7 v5.4 sp2?
Úgy néz ki ez egy bug. A Siemens technical fórumon is belefutottak ugyanebbe a problémába.Azt válaszolták, hogy az SP3.1 szerviz csomag megoldja a problémát.
Jelenleg nincs jobb tippem, mint az hogy telepítsd fel (amit mi használunk az is SP3, gondolom ezért nem tudtam a hibát reprodukálni)
-
kmm85
csendes tag
Sziasztok!
Felmerült egy kérdés kollégáim körében.
PLC-t -nem feltétlenül siemens- szeretnénk elérni neten keresztül, esetleges ellenőrzés, programmódosítás céljából. Használtunk már gprs kapcsolatot, de az olyan lassú, hogy megszülök egy borjúnyájat, amíg valamit is elérek. Nem vagyok egy hálózat guru, de valami VPN-t tudó, routeres megoldás kellene. Tudom, hogy létezik néhány 100 ezer forintér megoldás, de természetesen nekem valami mezei, csökkentett árú megoldás kellene.Köszi
-
Szirty
őstag
Hali!
"A Symbolum tábládban fel van véve az E9.0-ás címhez egy a8.0-as symbolum."
Az ebből származó problémát én is leírtam neki.
Nem vette tudomásul, vagy nem értette, vagy nem érdekelte vagy nem tudom.
Idézem: -
Anna88
csendes tag
Nagyon köszönöm mindenkinek!
Tudom h elég buta kérdés volt, de járatlan vagyok ilyen téren és jól esett h segítettetek, ahelyett h hülyének néznétek.
Amúgy a spanyol cuccra én is ráakadtam, de tényleg nem működött rendesen...de nem adom fel, leszedek mást
Még egyszer köszönöm!A.
-
oli83
tag
Szia Anna88!
Simatic Manager-be találsz szimulátort.
S7-200-ashoz láttam már szimulátort, de nekem sosem működött rendesen. Valami spanyol cucc volt, nem siemensesek írták.
A gond az volt vele, hogy régebbi verzióhoz tartozott, mint amit én használtam.
Sajnos már nem találom.üdv.: oli83
-
oli83
tag
válasz
Szabest
#2210
üzenetére
Szervusz Szabest!
Megskubiztam a programodat.
Simán betöltve tökéletesem működik.
De ha bedobok egy "a8.0"-t, akkor furcsa dolog történik.
Itt egy kép:
A Symbolum tábládban fel van véve az E9.0-ás címhez egy a8.0-as symbolum.
A programod beállításától függ melyik címet írja az FC105-ös blokkod elé.
Így előfordulhat az az eset, hogy te piszkálod az a8.0 és látszatra semmi sem történik.
Első körbe próbáld meg úgy, hogy nem használsz szimbólumokat Legyen üres a szimbólumtáblád. Majd ha működik elnevezheted őket.üdv.: oli83
-
Anna88
csendes tag
Sziasztok!
Egy kis segítséget szeretnék. Gyakorlás céljából keresnék Siemens PLC S7 200-hoz programot, szimulátort vagy demot, hogy vásárlás nélkül pár napig ki lehessen próbálni ill. megismerni a működését. Már végignéztem jó pár oldalt, de eddig nem nagy sikerrel..
Ha tudnátok segíteni h hol találok ilyet, azt megköszönném!! -
oli83
tag
Szervusztok!
Köszi Szirty a CSV-s ötletet, erre nem gondoltam. Egyébként egyből XML-be is lehet tömöríteni. Sajnos mire el tudtam olvasni az ötletet megcsináltam rabszolga módszerrel, de majd legközelebb jól fog jönni.
Szabest, elküldenéd nekem is a projektet? Kezdek kíváncsi lenni rá.üdv.: oli83
-
Szabest
tag
Nem értem mit vársz mit irjak le ennél részletesebben
Amit küldtem projekt egyik gépen lefut, bár nem számol; ha ki akarom egészíeni egy E8.0-va elfogadja, tudom menteni, de atovábbra sem számol
a másik gépen le sem fut, és nem is engedi menteni ha az E8.0 vagy akármilyen záró elemet berakaok mert typkonflikttal kihal....
-
-
-
Szabest
tag
válasz
Szabest
#2206
üzenetére
Szia, sikerült megnéznem a beállítást, de ugyanaz van kiválasztva mint amit te belinkeltél...
viszont ezt a képet kapom, ha rányomok a képen látható módon a mentésre, azaz piros lesz az E8.0. Illetve a hilftext üzenetét is megnyitottam...
nemtudom mi lehet vele a gebasz még mindig
-
Szirty
őstag
válasz
Szabest
#2204
üzenetére
Hali Szabest!
"Szia, azFC105 nek a helpjében ami van arra godnolok."
Rendben van. Legközelebb azt is írd le amire gondolsz! (Emiatt nem akarom bekapcsolni a kristálygömböm, mert nagy az óradíjja :> )
Konkrétan mit próbáltál a másik PG-n, amin működött? Pontosan ugyanazt a programot, ami az előzőn nem működött?
Az A0.0 akkor lesz 1 ha az lábbi két feltétel egyszerre teljesül:1. Az FC105, ami kapcsolja az A0.0 kimenetet LEFUT!!!
2. Az FC105 futásakor nem keletkezik hiba"A másik meg hogy az én pgmen ha a blokk indítás elé berakok egy E8.0-t pl, akkor az piraos lesz, nem engedi menteni, typkonflikt hibát ir, vagy akár merkerrel is próbálhatom, szintén nemengedi menteni, viszont ha ugyanezt egy másik pg-n vagy egy asztali gépen csinálom simán tudom menteni"
Ilyesmit akkor is szokott csinálni, ha a symbol tábla nem megfelelően van kitöltve.
Konkrétan, amikor egy címnek olyan szimbólum neve van, ami azonos egy másik címmel.
Pl. az MW200-as címnek azt az a szimbólum neve, hogy A7.0.
Másik tippem az, hogy keveredik a szimbolikus és az abszolút címzés. Ráadásul te meg kevered a német és angol mnemonikokatA blokkok Properties menüjének kiválasztása után, a blokk folder offline ablak Address priority beállítását nézd meg.
-
Szabest
tag
Szia, azFC105 nek a helpjében ami van arra godnolok. Nekem nem elsz aktiv még a blokk sem miután rátöltöm, miért lehet ez?
Illetve próbáltam egy másik PG-n azon meg aktiv lesz. Nemtudom mi lehet beállítva enyémeny rosszul...
A másik meg hogy az én pgmen ha a blokk indítás elé berakok egy E8.0-t pl, akkor az piraos lesz, nem engedi menteni, typkonflikt hibát ir, vagy akár merkerrel is próbálhatom, szintén nemengedi menteni, viszont ha ugyanezt egy másik pg-n vagy egy asztali gépen csinálom simán tudom menteni, rátölteni plc-re. Viszont számolni úgy sem számol nekem, annak ellenére hogy aktiv a blokk szemüveggel nézve.
-
Szirty
őstag
Szevasz oli83!
"Protool-ban változtatok egy szimbolikus változót.
Jó pár száz féle szöveget ír ki, a különböző állapotokban."Permutáció text listában?
"Lassan tudom, hogyan kellene elcsúsztatni. Az új számokhoz begépelni a régi dumát, a régi számhoz tartózó dumát meg kitörölni. De nekem valami energia takarékosabb megoldás kellene"
A ProTool nem nagyon támogatja az ilyesmit.
Azzal esetleg próbálkozhatsz, hogy létrehozod a kellő számú új textlist bejegyzést, majd ki exportálod a nyelveket CSV file-ba. (Edit menü / Language Export és Import)) Abban (mivel az szövegfile) átírkálod ahogy szeretnéd, majd vissza importálod.
OtherText.csv nevű file-ban lesznek ha minden igaz.Igen, ha integrált a project, akkor a TDOP-ban van a protool project. De a ProTool projectet le is választhatod a Step7 projectről ha akarod, akkor teljesen önálló lesz.
A file-okban kotorászhatsz, de szerintem az a módszer nem lesz túl hatékony és valószínűleg sok kudarc kísérné a próbálkozásokat. -
Szirty
őstag
válasz
Szabest
#2200
üzenetére
Heló Szabest!
Ez jó hír hogy nálad, okés, már csak az a kérdés hogy nálam miért nem billenik 1-be, az A0.0, amit a mintaprogram mutat!?
Mi lehet a bibi?"Megint nem értem amit kérdezel. Azt nem lehetne, hogy egy kicsit több infót adj a kérdéssel kapcsolatban?
Abban a "4-20mA" nevű projectben található FC105-el OB1-be írt skálázás nekem működik változtatás nélkül szimulátoron is, PLC-ben is.
Hogy most ezzel kapcsolatban kérdezed, hogy neked miért nem működik (mert az üzenet amire válaszoltál erről szól) vagy mire érted a kérdést, fogalmam sincs.
Ha erre, akkor nem tudom neked miért nem működik, akkor lenne esélyem válaszolni ha pontosan tudnám hogyan próbálod működésre bírni.Nem tudom az A0.0 miért és hol nem billen be neked. A fent említett programban nincs sem A0.0, de semmilyen más kimenet sem.
Miféle mintaprogramot emlegetsz, amiben A0.0 nem billen be? -
oli83
tag
Sziasztok!
Szükségem lenne egy jó kis tippre.
Protool-ban változtatok egy szimbolikus változót.
Jó pár száz féle szöveget ír ki, a különböző állapotokban.
Ellenben most kicsit meg kellene varjálnom, plusszokat beszúrni, eltolni, meg törölni.
Kérdésem az lenne, hogyan tudnám csak Protool-ban a szövegekhez tartózó számot a lehető legegyszerűbben megmódosítani, úgy hogy a más nyelven írt dumák is megmaradjanak?
Lassan tudom, hogyan kellene elcsúsztatni. Az új számokhoz begépelni a régi dumát, a régi számhoz tartózó dumát meg kitörölni. De nekem valami energia takarékosabb megoldás kellene
A Step7 projetből csak a TDOP könyvtár tartozik a Protoolhoz? Esetleg ha ezekbe a fájlokba belekotorásznák valahogyan?
üdv.: ol83
Ha tudnátok segíteni h hol találok ilyet, azt megköszönném!!
Új hozzászólás Aktív témák
Hirdetés
- AKCIÓ! Sapphire Nitro+ RX 6800 XT 16GB videokártya garanciával hibátlan működéssel
- AKCIÓ! Intel Core i7 7700K 4 mag 8 szál processzor garanciával hibátlan működéssel
- LG UltraGear Gaming Monitorok: FRISS SZÁLLÍTMÁNY -30%
- AKCIÓ! MSI Z690 i7 12700K 32GB DDR4 1TB SSD RX 6800 16GB Phanteks P600S Cooler Master 750W
- LG 55C4 - 48" OLED evo - 4K 144Hz - 0.1ms - NVIDIA G-Sync - FreeSync - HDMI 2.1 - A9 Gen7 CPU
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
