• #5642 01101010111 csendes tag

  Új Válasz 2016-01-06 11:19:18 #5642

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Sziasztok!

  Siemens programozással kapcsolatban lenne kérdésem. Használhatunk FC-ket és FB-ket, FB-ben van Static terület. Úgy tudom, hogy a Static területen lefoglalt változó megőrzi értékét, a Temp területen lefoglalt változó pedig csak addig őrzi meg az értékét, amíg az adott FC vagy FB fel van hívva.

  Azonban mi van abban az esetben, ha jön egy megszakítás az FC vagy FB futása közben. (Például van egy OB35, ami ciklikusan minden 100 ms-ban megszakítja a program futását, és ez pont egy FC kellős közepén történik meg éppen.) Egy ilyen megszakítás után a Temp területen lefoglalt változó megőrzi a megszakítás előtti értékét, vagy belekerülhet valamilyen fals adat?

• #4945 01101010111 csendes tag DP_Joci #4940

  Új Válasz 2014-11-18 08:38:55 #4945

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  válasz DP_Joci #4940 üzenetére

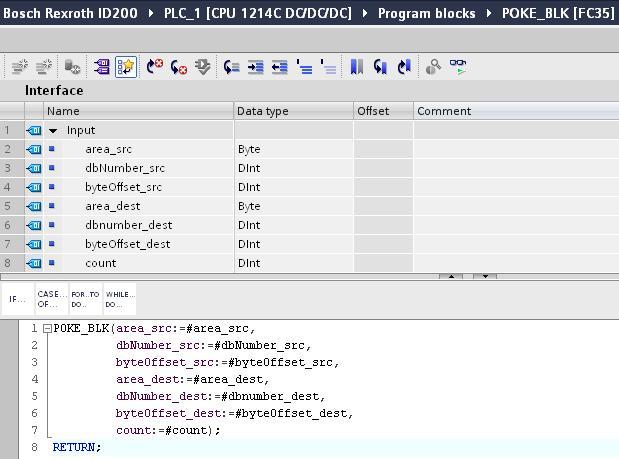

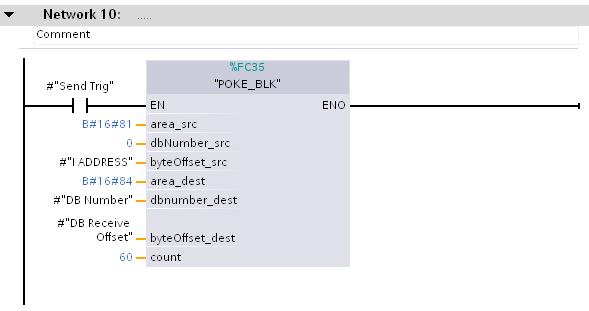

  S7-1200-as PLC-ben használtam és működik is, igaz én V12-es TIA Portalt és annak is a Basic verzióját használom. Az SCL-t próbálom kerülni, szóval egy FC-n belül hívom meg a Poke_BLK utasítást, majd ezt az FC-t hívom meg a programban ott, ahol szükség van rá.





• #4924 01101010111 csendes tag Szirty #4923

  Új Válasz 2014-11-13 17:50:39 #4924

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  válasz Szirty #4923 üzenetére

  Köszönöm, akkor élnék a lehetőséggel.

• #4922 01101010111 csendes tag

  Új Válasz 2014-11-12 18:14:03 #4922

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Sziasztok, egy kis segítséget szeretnék kérni tőletek. Egy TP170B MONO programját szeretném frissíteni. Az eredeti program még Protool-ban készült (v5.2 SP2), de az üzemben szeretnék kiirtani a Protool-os projekteket ezért át kell konvertálni WinnCC-be. Az a cél, hogy Wincc Flexible 2008 Advanced SP2 verzióval barkácsolni lehessen a programban. A program konverziót Protool-ból WinCC SP2-be, kis kerülővel ugyan, de megoldottam. (Előbb WinnCC 2008 SP1-el átkonvertáltam a Protoolos programot, majd WinCC 2008 SP2-vel a SP1-es programot.)
  A TP-be való betöltés viszont nem megy. Egy OS update-re lenne szükség, de ezzel a hibaüzenettel megáll a folyamat:

  The desired action cannot be executed. This ProSave version and the operating sytem of the operating unit are not compatible. Please perform an operating system update for the HMI device. (Reset to 'factory settings' if necessary)

  B5.2.2.23 Loader van a HMI-n, és a B7.2.3.0-at kéne valahogy feltenni. Az a baj hogy fogalmam sincs melyik verziószámú ProSave-re lenne szükség és honnan lehetne azt beszerezni. A legrégebbi ProSave nálam V7.4.6.0.

• #3804 01101010111 csendes tag

  Új Válasz 2013-11-28 08:25:28 #3804

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Találkoztatok olyannal, hogy egy folytonosság vizsgálatot kell megvalósítanotok PLC-vel? Van egy 300-as Siemens PLC a rendszerben. Jelenleg digitális ki és bemenetekkel rendelkezik a rendszer, de az elvileg elég is. Gondolatkísérlet szintjén: Két ponton kell rámérni a munkadarabra ezért én oda kivezetnék két digitális bemenetet, egy harmadik pontra meg digitális kimenetet. Így, ha a két bemenet bead, akkor nincs szakadás jó a munkarab. Egyedül az nem tetszik nekem, hogy a munkadarabot emberek pakolják, így feszültség alá kerülnek ők is.

• #3028 01101010111 csendes tag

  Új Válasz 2012-12-21 15:00:37 #3028

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Nem illik ilyent kérdezni, de virágbolti 5.2-es protool-t és 5.2-es Step7-t láttatok valamerre, angol vagy orosz nyelvű fórumokon? Ha látott valaki windows NT 4.0-t valamerre az is nagy segítség lenne.

• #2955 01101010111 csendes tag Szirty #2954

  Új Válasz 2012-11-28 17:57:52 #2955

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  válasz Szirty #2954 üzenetére

  Nagyon szépen köszönöm a segítséget! Amikor ránéztem a válaszodra és láttam, hogy a képen az Area pointer fül be van karikázva egyből beugrott minden és vertem a fejemet a képzeletbeli falba, hogy miért felejtettem le ezt. Köszönöm még egyszer!

• #2952 01101010111 csendes tag

  Új Válasz 2012-11-28 13:41:13 #2952

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  WinCC-ben, illetve TIA portalban, hogyan tudom megoldani, hogy az éppen aktív screen számát átküldjem a PLC-nek? Magyarán szükségem lenne egy TAG-re ami az éppen aktív screen számát tartalmazza.

• #2776 01101010111 csendes tag

  Új Válasz 2012-07-20 15:40:35 #2776

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Sziasztok, köszönöm a korábbi válaszokat.

  Egy S7-300-as kérdéssel fordulok hozzátok. Találkoztam egy rendszerrel, amiben távoli I/O modul van, ET200X-ről van szó (hozzá nem nyúlhatok csak nézegethetem, hogy tanuljak belőle). Egy BM141 alapmodul van benne (8DI) és egy további EM142 modul (8DO). (az alapmodul nem ECOFAST és nem is ECOFAST DIAG) Az a része világos, hogy Simatic Manager hardver confligjában össze kell állítani a PLC-t, utána beállítani a Profibust, a profibuszra pedig felfűzni ezt az ET200X egységet és ennek is beállítani a confligját (BM, 141-t, EM142-t ráhúzni a hozzá tartozó sínre..) ezután Save and Compile és lehet is betölteni a PLC-be. Ha jól értelmeztem, akkor a PLC felől nincs több feladatunk, mehetünk az ET200X-hez.
  A táplálás és Profibus kábel már be van kötve, de ha jól átom 3 foglalat van: X01 és X02: ide kell a Profibust bekötni illetve azoknak az elektromos készülékeknek a tápellátását (supply voltage) amelyek csatlakoznak ehhez távoli IO-hoz. X03: load voltage bekötésére meg csak akkor van szükség, ha van kimenet is van beépítve. Ebben az esetben ez is van EM142. ( Supply és load votage között magyarul hogyan lehetne különbséget tenni? Mindegyik tápfeszültséget jelent, nem?)

  Szóval PLC működik, kábelek megfelelően csatlakoztatva vannak, ahogy az elektromos készülékek is. A BM141-en be kell állítani a Profibus DP címet DIP kapcsolók segítségével. Ezután ha megkapja a táplálást, akkor a kimeneteit nullára állítja, majd a DIP kapcsolókkal beállított Profibus címen fogadja az adatokat. A PLC is fut, abba már be van töltve a hardware conflig: a conligban lévő ET200X címnek és a ET200X-en beállított (DIP kapcsolók) címnek meg kell egyeznie. PLC folyamtosan küldi az ET200X számára a conflig-ot, és az ET200X pedig veszi őket, letölti magának. Ezután elvileg minden működik rendesen az ET200X-ben, a be és kimenetek nincsenek letiltva többé, illetve folyamatosan küldi az információt a PLC számára.

  Ha valaki már dolgozott ilyen eszközzel az kérem írja meg hogy jól raktam-e össze a rendszer működését a fejemben!?

  Idővel bővíteni kell majd egy ilyen rendszert. Nem láttam utalást arra vonatkozóan, hogy milyen sorrendben szabad a bővítő modulokat berakni. Van bármiféle akadálya annak, hogy a mostani EM142 modul után, ami 8 digitális kimenet biztosít, egy olyan modult szereljek be ami 8 digitális bementet biztosít?

• #2762 01101010111 csendes tag

  Új Válasz 2012-07-17 11:26:35 #2762

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Sziasztok!
  S300-as PLC-n S7-Graph-al kell dolgoznom és felvetődött bennem egy-két kérdés.
  Ennél a programozási nyelvnél minden stephez van egy Interlock és egy Supervision feltétel. Interlocknál világos, hogy azt csak az Akciók végrehajtásához lehet felhasználni, pld.: N C M0.0 esetén, ha az M0.0 addig ’1’ amíg a Step aktív és az Interlock feltételei teljesülnek. Ha nem így javítsatok ki, kérlek titeket!
  Interlock-kal csak azt lehet befolyásolni hogy az egyik Stepről a másikra hogyan lépjen át a progi. Ez igazából egy retesz - ha jól értelmezem a célját - amivel az adott Step-et reteszelt állapotba lehet hozni? És csak úgy képes tovább lépni a program ha nyugtázzuk ezt a reteszt vagy restartoljuk az egész Sequencert?
  Illetve amikor az Interlocknála a feltételeket programozzuk akkor a Transitionokhoz hozzá lehet rendelni egy paramétert, ami az Transitionról szolgáltat információkat: T002.TV esetén akkor ’1’ ez a bit (a T002 – ami tulajdonképpen a 2-es átmenethez rendelt leíró bit), ha az átmenet aktív. Ha a tapasztalatom jó, csak akkor lesz egy átmenet aktív, ha a hozzá tartozó (előtte lévő) Step is aktív. TT és TS esetén viszont nem tapasztaltam különbséget: előbbi az átmenet feltételeinek teljesülését jelenti, az utóbbi pedig azt hogy az átmenet átkapcsol. De mégis mi a különbség közöttük? Amikor a feltétel teljesül akkor át is kapcsol a Transition (átmenet). Ezeket mire lehet használni igazából, ha nincs is különbség közöttük?

  Teljesen, más: soros portos laptopok közül melyiket érdemes megvenni szerintetek? De hogy pontosabb legyek: melyik gyártók soros portjai működnek megfelelően? Olvastam, hogy nem teljesen szabvány szerint készítik őket néhány esetben, így zsákbamacska az egész. A notebookspecialista oldalon csak HP és Fujitsu laptopok vannak pld. de nem tudom melyik lehet jó. Ha leírjátok hogy ti mivel dolgoztok az is nagy segítség lenne nekem.

• #1802 01101010111 csendes tag

  Új Válasz 2011-02-23 16:07:06 #1802

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Szirty: „Miért SCL-ben akarod megvalósítani?”
  Csak a gyakorlás miatt. LAD meg a FBD szimpatikusabb, de az SCL sokkal tömörebb. Idővel szeretnék eljutni a CAN kommunikációig és ott biztos jó hasznát veszem.

  norcee:

  FUNCTION_BLOCK FB3
  VAR_INPUT bemenetYTE; END_VAR
  VAR_OUTPUT kimenetYTE; END_VAR
  VAR mYTE:=0; END_VAR
  kimenet:=(bemenet XOR m) AND NOT m;
  m:=bemenet;
  END_FUNCTION_BLOCK

  Köszönöm a tippet, megcsináltam már úgy is, de végül sikerült azt a 8 boolt is összeolvasztani egy byteba, igaz kissé nyakatekerten, nem túl szépen.

• #1788 01101010111 csendes tag

  Új Válasz 2011-02-21 22:14:30 #1788

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  01101010111

  csendes tag

  Sziasztok szeretnék egy kis segítséget kérni s7-300-as plc programozáshoz. SCL-ben próbálok csinálni egy olyan FB-t amelynek byte bemente és kimenete van. Azt figyeli, hogy a bementen valahol van-e felfutó él és ahol van, ott a kimeneten létrejön egy impulzus. Egy ideig boldogultam is, működik, de csak úgy tudtam megcsinálni, hogy 8 bool kimenet van. (A kimenetekre számlálókat raktam, hogy észrevegyem, ha keletkezik egy impulzus.)

  FUNCTION_BLOCK FB1
  VAR_INPUT bemenetYTE; END_VAR
  VAR_OUTPUT
  kimenet0,kimenet1,kimenet2,kimenet3,
  kimenet4,kimenet5,kimenet6,kimenet7OOL;
  END_VAR
  VAR
  result : BYTE;
  qresult : BYTE;
  i : INT;
  tomb : ARRAY[0..7] OF BOOL;
  qtomb : ARRAY[0..7] OF BOOL;
  mtomb : ARRAY[0..7] OF BOOL:=[8(0)];
  END_VAR
  FOR i:=0 TO 7 BY 1 DO
  (* BYTE lebontasa 8 bool-ra *)
  result:=ROR(IN:=bemenet,N:=i);
  tomb:=BYTE_TO_BOOL(result);
  (*felfuto el vizsgalat az i-edik bool-nál*)
  (*qtomb(i) mondja meg, hogy melyik bementi biten volt felfuto el,impulzus jon letre*)
  qtomb(i):=tomb(i) AND NOT mtomb(i);
  mtomb(i):=tomb(i);

  kimenet0:=qtomb[0];
  kimenet1:=qtomb[1];
  kimenet2:=qtomb[2];
  kimenet3:=qtomb[3];
  kimenet4:=qtomb[4];
  kimenet5:=qtomb[5];
  kimenet6:=qtomb[6];
  kimenet7:=qtomb[7];
  END_FOR;
  END_FUNCTION_BLOCK

  Tudom, hogy más gondolatmenetébe belelátni nem egyszerű, de igazából csak az a probléma, hogy ezt a 8 boolt ( qtomb(i) ) kéne összegyúrni egy byte kimenetté, de sehogy sem tudtam rájönni hogyan kéne. ( pld.: Használtam a byte_to_bool-t, majd ráeresztettem a ROR-t, de semmi értelmeset nem produkált. )
