Trafo soft startot akarok összrakni.
Első körben néztem, hogy 2 féle szokott lenni, 1 ami a 220-ról megy és 1 ami saját trafóval.
Ami 220-ról megy az számomra kicsit neccesebb, de van ezzel valakinek tapasztalata? Biztonságos az a verzió is? Kihagyható lenne a külön trafó a relének.
Másik, hogy milyen relé legyen benne? Sima G2R2 relé jó? 450W trafóhoz lenne. -
Kernel
nagyúr
válasz
fery02
#58596
üzenetére
Nem ismerem ezeket, de a párhuzamos cellák Ah-kapacitása összeadódik (sorosnál nem), illetve a Wh energiatartalom mindkét esetben összeadódik.
Power bankokat az akkukapacitással szokták jellemezni, noha ez nem azonos az 5 V-ra felkonvertált Ah-értékkel, mivel a nagyobb feszültséghez arányosan kisebb áram társul (transzformációs elv), valamint némi átalakítási veszteséggel is számolni kell.
Wh viszont nagyobb feszültségen is ugyanannyi, levonva belőle a veszteséget.
-
Sziasztok!
Nem tudjátok, hogy minőségbeli különbség lehet-e vajon eközött a két powerbank-ház között?
[link]
[link]A belső elektronika rész különbözik felépítésben a képek alapján (maga a powerbank-ház elég ugyanolyannak tűnik).
Ha nem igazán számít, akkor a 6 cellahelyeset választom, mivel alapból is gyenge cellákat raknék bele (~1000mAh).Tudja azt még valaki, hogy azzal kb mekkora kapacitású lenne a powerbank? Gondolom nem olyan egyszerű a képlet, hogy 6x1000=6000.
-
#58595
tvamos
nagyúr
gyenesmartin
#58594
tvamos
nagyúr
válasz
gyenesmartin
#58594
üzenetére
Gyorsan vegyel egyet!
Nem halhatok meg, amig nem volt egy LeCroy-om!
-
#58593
Kernel
nagyúr
szabifotos
#58587
Kernel
nagyúr
válasz
szabifotos
#58587
üzenetére
1000 μF ahhoz elég, hogy kipróbáld. Esetleg gyengén búghat, nyugalmi áramtól függően, de szólnia kellene. Rendes terheléshez kevésnek számít, gyári készülékekben is több 1000 μ található, de nem árt 10 000 sem, extra igények esetén még több.
(#58586) gyenesmartin
Gerjedésgátlót illik általában használni, vagy attól függ, ez kiderül egy oszcilloszkópos vizsgálattal.
-
-
#58586
gyenesmartin
őstag
Kernel
#58585
gyenesmartin
őstag
válasz
Kernel
#58585
üzenetére
Feszültséget elég szépen lehet változtatni ezen a tápon amit át szeretnék alakítani. Van benne egy TL431-es és 5V-tól 30V-ig lehetett változtatni a feszültségét.Igaz 30V-on már csak 3A jött ki belőle, de 5-21V-ig 4.7A.
Akkor a kis kondikat el is lehetne hagyni? Azért tettem bele, hogy lelassítsák, ne gerjedjen be a kapcsolás, ide meg úgysem kell gyors működés. -
#58585
Kernel
nagyúr
gyenesmartin
#58583
Kernel
nagyúr
válasz
gyenesmartin
#58583
üzenetére
Mielőtt belevágsz, nem ártana tesztelni azt a tápegységet, hogy hajlandó-e a kívánt feszültségtartományban működni. Múltkor próbáltam módosítani egy 12V tápegység kimenő feszültségét, nem reagált olyan rugalmasan, mint vártam.
Akkor viszont egyszerűbb a táp megbontása nélkül ráakasztani egy kész CC/CV modult.

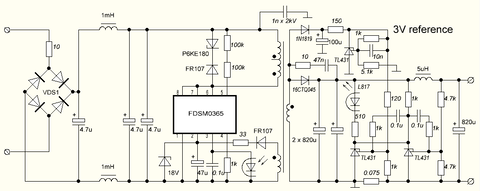

Az érdekesség kedvéért ez egy kínai USB dugasztáp rajza, ami szintén szekunder áramkorláttal van ellátva (ez nem mindig van így, egyszerűbb esetben csak a primeráramot figyelik):
-
#58584
tvamos
nagyúr
gyenesmartin
#58583
tvamos
nagyúr
válasz
gyenesmartin
#58583
üzenetére
Nem vicces a gnd-t így össze-vissza húzni, mert átláthatatlanná teszti a kapcsolást!
Ötletes a komparátor + visszacsatolását a tranzisztoros invertáló kimenetére rakni... érdekes megoldás, hogy a LED feszültségével állítod be a hiszterézist, így nem függ a táptól.
A második fokozat adja a cc-t, ez működhet, csak nem tudom, milyen gyors belül a kapcsoló üzemű táp, ez a fokozat lehet lengő, szkóppal ki kell menni szerintem.
Látom már, hogy a TL432 adja a cv-t. Azt nem értem, minek a 10n? Ezzel elég sokat gyorsítasz az áramkörön. Nem tudom, ebben az alkalmazásban hogyan fog viselkedni.Szerintem dudgdosós panelon rakd össze!
-
#58582
tvamos
nagyúr
gyenesmartin
#58581
tvamos
nagyúr
válasz
gyenesmartin
#58581
üzenetére
Elmagyaráznád, hogy a második (jobb oldali) TL431-et miért így kötötted?
-
#58581
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
laptop töltőt szeretnék átalakítani akksi töltőnek.

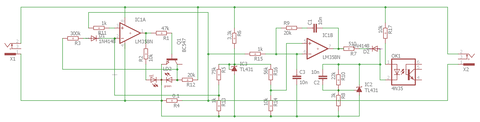

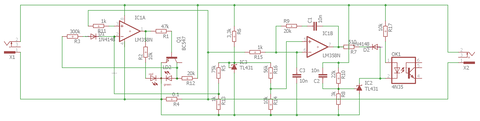

Készítettem egy kapcsolást, de nem vagyok benne biztos, hogy működne-e.
Az egyenirányító rész maradna, oda csatlakozna a kapcsolás bemenete, a kimenetére pedig az akkumulátor. Az opto-ra pedig a tápegységen lévő opto kapu.
Elvileg ez az áramkör 21V és 3.7A-a van beállítva, a zöld led bedig 320mA-nél kezd el világítani.
A kiemeneti feszültséget lehetne állítani egy kapcsoló segítségével, hogy 8.4V-tól 21V-ig lehessen szabályozni. -
#58580
csabyka666
veterán
kezdosql
#58570
válasz
kezdosql
#58570
üzenetére
Üdv!
Ha a tápellátás részére gondolsz...azt úgy tudod a legegyszerűbben ellenőrizni, hogy elvágsz egy USB kábelt, kibontod, majd a piros és a fekete kábelekre rámérsz multiméterrel (DC feszültségmérés, 20V méréshatárral). 5V körüli érték megfelelő, de ha ledes teszterre gondolsz, akkor a piros (+) és fekete (-) vezetékekre kötsz egy ledet, viszont kell elé tenned egy előtétellenállást, ennek nagyságát a nyitófeszültség és a leden átfolyó áram függvényében itt ki tudod számolni.
-
tvamos
nagyúr
válasz
bandi0000
#58574
üzenetére
Azt megadja a feladat, hogy mennyi az R1, R2, R3, R4, R5, esetleg R6. Lehet mind különböző érték.
Az van, hogy r1=R4, ezt vette fel az 1. ponthoz tartozó ellenállásnak. Az r2=R3-mal, mert az tartozik a 2. ponthoz. A 3. ponthoz meg r3=R5.
És itt sikerült az 1/10+1/10+1/20=1/4 is.
-
#58576
PHM
addikt
szabifotos
#58575
PHM
addikt
válasz
szabifotos
#58575
üzenetére
Pufferelni kéne az egyenirányított feszültséget.
Így rögtön ugyanazt fogod mérni mindkét esetben,
viszont az a kb 33V már sok lesz az erősítőnek. -
#58575
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Van egy 24V toroid trafóm. Erősítőhöz vettem, eddig dugasztápról ment egy TPA3116. 15A diódahíddal egyenirányítottam a kimenetet, és ezt kötöttem egy sorkapcsos DC dugóba. Valamiért a csatlakozón 30V körül mérek viszont a dugó kapocspontjain 24V van, ahogy kell.
Az erősítő meg sem szólal. Dugasztápról működik rendesen.... Mi lehet a gond? -
tvamos
nagyúr
válasz
bandi0000
#58567
üzenetére
Ott van elszurva, ha jol latom, hogy az atalakitast az R1-R2-R2 csillagkapcolasra szamoltad ki, es igy lett R12-R23-R31 delta kapcsolas. De a rajzon meg ugy rajzoltad, mintha az R3-R4-R5 csillag kapcsolast akarnad helyettesiteni. Szoval nem valami faja ez igy.
Sajnos az R1-R2-R3 ellenallasok nincsenek csillagba kotve. Vagy az R1-R2-R5, vagy az R3-R4-R5 csillagot tudod deltaba kotni, vagy lehet azt is csinalni, hogy az R1-R3-R5, esetleg az R2-R4-R5 deltakat tudod atalakitani csillagga. Mindegy melyiket csinalod a 4 kozul, jo lesz. Szerintem... -
#58569
Moleman
addikt
tordaitibi
#58568
Moleman
addikt
válasz
tordaitibi
#58568
üzenetére
Szuper, köszönöm!
-
#58568
tordaitibi
veterán
Moleman
#58566
-
bandi0000
nagyúr
sziasztok
ne haragudjatok hogy megint itt kérdezem meg, de sajnos most más lehetőségem nincs
szóval érti e valaki ezt a csillag delta átalakítást, és illetve fordítva?
igazából a logikáját értem, csak azt nem hogy berajzoltam a delta alagzatot ellenállásokkal, viszont hogy tudom megállapíteni, hogy a pl az R12 ellenálással melyik ellenállást kell helyettesítenem? mert le van írva, az órai munka alapján csináltam meg, de a logikáját nem értem, illetve a másik,
RY le van vezetve hogy hogyan számoltuk, de az órai munkában a végeredményt, mintha osztottuk volna még 10 el, legalább is a nevezőt, én jól csináltam itt?
És a helyettesítés utáni áramkört megpróbáltam felrajzolni, az hülyeség vagy jól csináltam? Mert gondolom innen kellene tovább számolni, az adott ellenásra eső feszültséget és vagy amit kérnek
-
Moleman
addikt
válasz
Batman2
#58565
üzenetére
Köszi!
Akkor már csak az az egyetlen kérdésem, hogy a távolságinál a fénykürt közben párhuzamosan kapott dupla pozitív okozhat-e bármilyen problémát, annak is kéne-e relé, vagy így is jó?
És az a dióda kell oda a PWM modulátor irányába visszafelé, okozna bármit azon kívül, hogy nulla lenne a feszültségkülönbség a modulátor két oldala között? -
#58565
Batman2
őstag
tordaitibi
#58559
Batman2
őstag
válasz
tordaitibi
#58559
üzenetére
Mondjuk féltápot alapul véve az izzó fényének felfutása gyorsabb lesz, mint 0-ról, mivel már eleve izzik a szál.
Teljes fény lefutása viszont kicsit lehet lassabb, mivel kap áramot az izzó, nem fog elaludni teljesen, de szerintem egyáltalán nem zavaró és ugyanúgy informatív.Üdv.
-
#58564
csabyka666
veterán
mezis
#58562
-
#58562
mezis
félisten
csabyka666
#58561
mezis
félisten
válasz
csabyka666
#58561
üzenetére
Üdv.!
a eddig nem ment tönkre vele, akkor semmi probléma. Névleges az a 19V és a 20V is, kis áramnál több, a névleges áramfelvételnél meg kevesebb.
Akku töltő elektronika is kibírja és a laptop is rögtön 3,3V-ot, 5V-ot és esetleg 12V-ot csinál a bejövő feszültségből.
Ha nagyon biztosra akarsz menni, akkor néhány alkalmas diódával (kb 5A terhelhetőségű de hűtés kell!) "elfűtheted" azt a +1V-ot. -
#58561
csabyka666
veterán
Üdv mindenki!
Egy gyárilag 19V-os adapterrel működő laptopot lehet-e hosszútávon, biztonságosan használni 20V-os adapterről? Áram szempontjából rendben van a történet, de ez az 1V plusz hosszútávon jelenthet rosszat?
Köszi a válaszokat előre is!
-
#58560
Moleman
addikt
tordaitibi
#58559
Moleman
addikt
válasz
tordaitibi
#58559
üzenetére
Miért olyan lassú? Azt gondolnám, hogy ha már félig izzik, még gyorsabban felszalad teljes teljesítményre, ha megkapja a gyári tápot. A kocsin is működik, igaz, ott nem PWM csökkenti a fényerőt.
A tompítottat nem lenne értelme halványítani, DRL-nek csak a szórt fény jó, ami messziről látszik. -
#58559
tordaitibi
veterán
Moleman
#58556
-
Kernel
nagyúr
válasz
dave0825
#58554
üzenetére

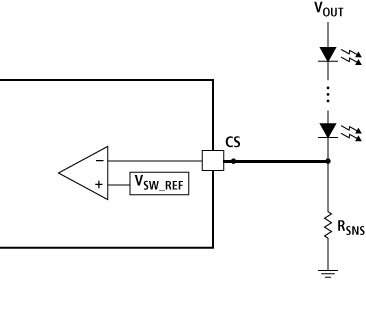

Ha az áramkör érzékelési küszöbe mondjuk 100 mV, akkor 0,22 ohmon átfolyó 450 mA-nél fogja behatárolni az áramot. Ez az ellenállással arányos, tehát pl. 0,5 ohmon U/R = 200 mA és így tovább.
Azt az ellenállást kell megkeresni, amin a LED-áram átfolyik, azon keresztül kapcsolódik általában a GND-re:
-
#58556
Moleman
addikt
tordaitibi
#58555
Moleman
addikt
válasz
tordaitibi
#58555
üzenetére
De ezen a rajzon a tompítottat halványítja a PWM, én pedig a távolságit szeretném, ezért kell bonyolítani. Azért kapja a tompítottról az áramot, mert az az ág gyújtásra mindig él. Esetleg úgy lehetne egyszerűsíteni, hogy húzok valahonnan egy külön gyújtáspozitívot a DRL-hez, de ez csak a kapcsolást egyszerűsítené, a kivitelezést épp ellenkezőleg.
A pozitívba azért raktam diódát, hogy ne szóljon vissza a műszerfali távolsági visszajelzőnek a DRL. A PWM vezérlő oldalára nem tudom kell-e, tehet-e valami kárt benne a visszafelé érkező pozitív. Az akkor nem gond, ha egyszerre 2 oldalról kapja párhuzamosan a tápot?
Ja, amit kifelejtettem, a rajzomon a két kör végpontjai nálam a tompított és a távolsági gyári H7 csatlakozója, a gyári kábeleket nem piszkálom, a meglévő rendszer végére akarom valahogy ráapplikálni az új rendszert.
-
#58555
tordaitibi
veterán
Moleman
#58553
válasz
Moleman
#58553
üzenetére
Nem jó, az általad linkelt szabályzó a negatív ágban szabályoz, megnéztem a linken a nyákoldalt, a pozitív átmagy rajta, a pozitívba minek dióda,
valamint minek bonyolítani?Bekötöd a tompított ágba a szabályzót, a hosszúfény ághoz hozzá sem kell nyúlni.
Ha a rendes tompítottad akarod működtetni, a pwm két negatív kapcsát egy kapcsolóval zárod és kész.
Hogy a pwm közben működik, az nem számít, üresjáratba kapcsolgat, azt annyi.
-
Moleman
addikt
válasz
Moleman
#58545
üzenetére
Na, a zuhany alatt megjött az ihlet, hogy hogyan képzelem a menetfény kapcsolását, de elakadtam.
A tompított oldal tiszta, a DRL is működik. A távolságinál akadtam el.
Kernel kolléga berajzolt kapcsolóját követve a működéshez elméletileg elég lenne a távolsági izzó negatívját átkötni a PWM modulról a gyári testre, és teljes fényerő lenne, ha jól gondolom, ezt kapcsolhatná a távolsági +12-je. Ekkor DRL üzemmód közben már tudnám használni a fénykürtöt. Viszont a táp a tompított +12-jéről jön, ergo ha a DRL-t kikapcsolom a kapcsolóval, a távolsági már nem kapna tápot.Mialatt ezt írtam, megszületett a távolsági köre is, kérdés, hogy ez így jó-e:
Az izzó előtt találkozik a két táp, a visszautat diódák védik (100V 10A diódákat használtam eddig hasonló helyeken, de vennem kell, mert már csak 1 db van). Lehet-e bármi probléma abból, hogy DRL üzemmód közben a fénykürtöt használva egyszerre 2 ágról kap +12 voltot az izzó? Ha ez problémás, akkor gondolom egy ugyanilyen relével kéne kapcsolni a távolsági pozitív ágát is - vagy egyszerűbben egy 8 lábú relével az egészet.
Vagy teljességgel rossz úton járok?
Nagyon köszi!
Kondi kapacitását mi alapján válaszuk meg ideálisan? Most 1000uF 35V-tal próbálkoztam...
Az erősítő meg sem szólal. Dugasztápról működik rendesen.... Mi lehet a gond?
