Kernel
nagyúr
válasz
daninet
#43142
üzenetére
Azt kellene eldönteni, hogy a motor direktben normális, max. fordulaton pörög, előírt áramot vesz fel, vagy valami gond van vele.
Ilyen gond pedig (mivel a motor forog) elvileg menetzárlat lehetne, aminek ismertetőjele a túlzott áramfelvétel, rendellenes melegedés, szokatlan morgó hang, körtüzes jelenség a kommutátoron. A fordulat pedig ilyenkor nem több, inkább kevesebb a normálisnál.
Az ellenállás mérése megtévesztő is lehet, mert ha ez is a hagyományos, összenyomódó szén elvén működik, azzal előfordulhat (elhasználódás esetén), hogy áram alatt nem pont úgy viselkedik, ahogy elvárnánk. Lényegében így működött a szénmikrofon is, csak finomabb kivitelben, az sem volt egy túlzottan megbízható alkatrész.
De ha valamilyen huzalellenállásos megoldással készült, az már megbízhatóbb, kiszámíthatóbb ilyen szempontból.
-
zka67
őstag
válasz
agoka07
#43139
üzenetére

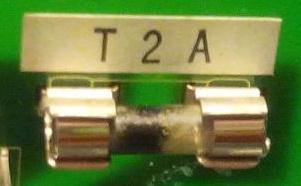

Szerintem bármilyen 1A és 6.3A közötti T-s biztosítékot betehetsz a próbára. Ha menetzárlatos a trafód, akkor úgyis ki fogja vágni, ha meg nem, akkor máshol kell keresni a problémát, és más módon. Ha nem vágja ki, és sikerül megjavítanod, ne felejtsd majd el beletenni a helyes értékű biztit.
-
Batman2
őstag
válasz
Lompos48
#43111
üzenetére
A gyárilag 12V-os LEDben nincsen véletlen a kristállyal ellentétes elektród tetjén is egy kis piszok valami ?
A villogó LEDekben az egyik elkektród tetején ül a világító kristály, a másik tetején pedig szintén van egy sötét pötty, ott ül az IC, ami a villogatásért felelős.Üdv.
-
Kernel
nagyúr
válasz
daninet
#43132
üzenetére
Szerintem a motornak nincs baja, működik, viszont ezeknek egy elég kezdetleges szabályzója van, itt volt róla szó:
http://prohardver.hu/tema/hobby_elektronika/hsz_32724-32724.html
Ha az is ilyen, lehet hibás a szabályzóellenállás.
-
-
daninet
veterán
Sziasztok!
Van egy motorom ami nem akar elindulni alacsonyabb feszültségen*. Mivel egy ilyen motor újonnan többe kerül mint maga a varrógép, szeretném felújítani. Nem sok elektronika van benne a tekercsen kívül, egykét ellenállás és kondenzátor. A kérdéseim a következők:
-Mit nézzek/mérjek meg, mi lehet a baja?
-Fel lehet újítani egy ilyen motort?
-Házilag felújítható?* varrógépé, 220V, 0,35A, 70W, 6000min^-1
varrógépnél ezt azt jelenti, hogy nyomom a pedált, majd egyszer csak teljes sebességen elindul, így nem lehet varrni, kell az alacsonyabb feszültség. Nem a pedállal van a gond, ezt kizártam már.
-
Lompos48
nagyúr
válasz
agoka07
#43127
üzenetére
Rövid válasz: elromlott, valami zárlatos benne.
Hosszabb: bontsd ki és alaposan nézz végig mindent benne, melegedés, pörkölődés, füst, elpukkant alkatrész közelebb vihet a megoldáshoz. Tanácsadáshoz kapcsolási rajz, fotók jól jönnének. Ha rajz nincs, akkor pontos típus, hátha találunk mi hozzá.
-
zka67
őstag
válasz
Predator2
#43123
üzenetére
Szia, ezt lehet készen is kapni, fillérekért:
5M SMD RGB 5050 Waterproof Strip light 300 LED + 44 Key IR Remote + 12V 5A power
Itthon egy 12V 5A-es tápegység többe kerül
Természetesen az általad linkelt effektet is tudja (7 color fade change), és még sok más egyebet is.
-
Predator2
addikt
Helló
Egy laikusnak, bonyolult lenne egy ilyen hangulatvilágítást csinálni? [link]
Mennyibe kerülhet egy ilyen rendszer? Magamnak is hasonló kellene csak én a monitor/tv mögé nem raknék.
Meg én megelégednék 1 színnel is. De ez, hogy lehet váltogatni a színeket és vibrál is baromira tetszik.
THX -
Kernel
nagyúr
válasz
#68216320
#43118
üzenetére
Szokott lenni olyan hiba is, hogy nem működik a törlőoszcillátor, ami az előmágnesező frekvenciát is biztosítja. Ilyenkor értelemszerűen törlés sincs.
Ha kevés az előmágnesezés, akkor magasban dús, de torz a felvétel, ha sok, akkor kevesebb magas, de tisztább. Itt meg értelemszerűen a kettő közötti optimumra kell beállítani, hogy minél lineárisabb legyen a visszaadott frekvenciamenet.
-
Kernel
nagyúr
válasz
darvinya
#43113
üzenetére
Egyébként sem értem, mivel kellene szöget állítani, szögmérővel?
Simán a magas hangokra kell állítani, vagy mérőkazettával 10 kHz maximumára. Mérőkazetta helyett esetleg alkalmas lehet olyan felvétel is, amit valami komolyabb, márkásabb magnóval készítettünk, aminek még soha nem volt elállítva a feje.
-
kjani18
őstag
válasz
darvinya
#43113
üzenetére
Nem tudom honnét vették a 15 fokot, ráadásul úgy, hogy nem tudni melyik irányba.
A kazattákra különböző állapotú fejekkel vettek fel, tehát mindegyikre érvényes beállítás nincs.
Legésszerűbb jobb állapotú gyári kazettával kisérletezni, a fej vezető tüskéi között fusson a szalag, szabadon, gyűrödés, sodródás nélkül, a fej szögét pedig oda állítani, ahol a legtöbb magas hangot hallod. -
#68216320
törölt tag
válasz
#68216320
#43105
üzenetére
Valakitől kérdezhetnék magnó kalibrálás ügyében?
Egy retro deck-et állítanék be, mert fejcsere is történt, illetve el volt piszkálva szerintem.
Odáig már eljutottam, hogy a dB kijelző a bemenettel teljesen szinkronban fut. 1kHz-es szinuszjelet adtam bemenetnek, a kimenetet multival mértem és a deck jelszint vezérlővel szinkronba hoztam. Miután ez megvolt dB mérőt egymáshoz igazítottam.A lejátszás szint potikat, illetve a felvétel szint potikat kellene beállítanom. Ebben kellene kis segítség. Köszönöm előre is.
-
Lompos48
nagyúr
válasz
Batman2
#43109
üzenetére
A vázlatos kapcsolási rajzukon nem szerepel előtét ellenállás a chipben.
Én csak a kinézete alapján spekulálgattam. És mint gyártó elgondolkoztam volna a beépített ellenálláso(ko)n is. Utána elkeresztelve az alkatrészt egy XX Voltos LEDnek.
A mai napig vannak a fiókomban 12V-os piros 5mm-es LEDek, amik semmiben nem különböznek kinézetre a mezeiektől....az áramegenerátoros LED tápról való meghajtáshoz nem is lenne előnyös ha ellenállás lenne bele...
Persze, hogy nem. Az már egy alapellentmondás lenne.
-
-
Batman2
őstag
válasz
Lompos48
#43097
üzenetére
A vázlatos kapcsolási rajzukon nem szerepel előtét ellenállás a chipben.
A 10-es sorok párhuzamosan vannak egymással kötve, ez valóban feltételezne valamiféle kompenzáló, kiegyenlítő ellenállást, de nincsen benne, gondolom, kellően egyformára tudják gyártani az egy tokba integrált kristályokat.Amúgy az áramegenerátoros LED tápról való meghajtáshoz nem is lenne előnyös ha ellenállás lenne bele integrálvam, a hatásfokot is rontaná.
Üdv.
-
#43108
Batman2
őstag
szabifotos
#43094
Batman2
őstag
válasz
szabifotos
#43094
üzenetére
Ha házban gondolkodsz, akkor inkább egy aktív, kis ventilátorral szerelt bordával gondolkodj, mert a tokozás (ház) további hőellenállást jelent !
Amúgy a Lompos által linkelt borda méret kell hozzá passzívan, de mint említettem, egy tokba betéve, már az is melegebb lesz.
A LED úgy viselkedik, hogy minél melegebb, annál több áramot vesz felm amitől persze méginkább melege lesz és így tovább, amíg a táp forrás bírja szuflával.
Ez elgondolásod csak akkor lenne jó, ha annyi LEDet kötsz a tápra, hogy ne legyen áram tartaléka, akkor a növekvő áramfelvételre csökkenne a táp feszültsége, ami meggátolná a további áramfelvételt, de egy trafót pl. nem lehet így megterhelni, mert akkor leég, egy akkunak pedig akkora árameladása van, ami ezt nem teszi lehetővé.Tehetsz elé áramkorlátozó ellenállást (előtét ellenállás), de ez is csak helyel-közzel megfelelő, ennél valamivel jobbb megoldás lenne egy alkalmas teljesítményű és feszültségű ízzó, mint áramkorlátozó, mivel az erősen változtatja az ellenállását a rajta átfolyó áram hatására, nem úgy mint egy hivatalos ellenállás.
Amúgy a LEDes lámpát csak az esőtől kell védened, amúgy lehet szabadon a borda a jobb hűtés érdekében.
Üdv.
-
orion1025
őstag
Köszönöm kimerítő válaszod!
Természetesen a végső helyén ellenállás után lennének kötve, csak gondoltam én, nem biztos tolerálnák a fordítva bekötést, mint a hagyományos dip led.Multiméterrel sosem próbáltam ilyet, forrasztó pákával sikerült már párszor halvány fényre bírnom telefonos smd ledeket a kiforrasztáskor, de az egy teljesen más szitu
-
#68216320
törölt tag
A tegnap sikeresen hazavagott Pioneer CT-506 elektronikat ma kicsereltem egy frissen vasarolt ugyanilyen deck elektronikajara. Amit ma vettem elegge leharcolt peldany. Mechanikaja is padlon van, de nem is erdekes ez most. Jelenleg uzemel a deck. Kapott uj fejet is. Arra lettem figyelmes, hogy felvetel utan a visszajatszas alatt a bal fele 1-2dB csokkenest mutat, mig a jobb fele kb. ugyanennyi novekedest. Gondolom allitasra szorulnak a gepben a potik. Milyen modon lenne erdemes kideritenem, h a muszer, a lejatszas vagy a felvetel szorul allitasra? A deperz muszert hagynam a vegere, mert picit hallhato is a bal-jobb kozotti hangero kulonbseg, igy elkepzelheto, h az nem csal. Illetve fejcsere utan, mivel nem ugyanolyan tipus, mi a teendo? Amugy egesz kellemesen vesz fel. Bar a magas nem megy olyan magas frekiig, mint a forras, de gondolom ez a szalag-flac freki intervallum kozotti kulonbsegnek is betudhato. A fejet egy musoros szamitogep kazetta sipjelehez allitottam be mas kazettam nem leven.
-
And
veterán
válasz
orion1025
#43088
üzenetére
Természetesen az SMD (tokozás) LED sem kivétel ez alól, hiszen nem attól függ a polaritás megléte, hogy milyen tokba szerelik az alkatrészt. Nincsen dióda polaritás nélkül, legyen az akármilyen. Jó, ha két antiparallel ledet szerelnek egy közös tokba, akkor mindegy a polaritás, de ez speciális eset. Egy digitális multiméter diódavizsgálat (vagy kis méréshatárú ellenállásmérés) állásban meg tud annyira hajtani egy ledet, hogy valamennyire látható legyen a fénye. Ha világít, akkor nyitóirányban sikerült áramot adni a ledre, ileynkor szokásosan a negatív (COM) mérőzsinór csatlakozik a katódra és a pozitív az anódra. De ha egy 4,5...9...12V-os feszültségforrásról - természetesen egy megfelelő értékű soros ellenállás bekötése mellett - próbálod világításra bírni a ledet, akkor sem lesz semmi probléma: ha fordítva kötöd, nem fog világítani. Szerencsére ez azért nem egy rakétatudomány
. -
kjani18
őstag
válasz
Lompos48
#43097
üzenetére
Nekem van ilyen LED-em ( pont ilyen ), nincs benne ellenállás, az IF egy max érték, amit én 950mA -re szoktam állítani, vagy 1A -körül beáll a gyári meghajtójával. Ellenállás nem a legjobb a célra...
Ha kell valakinek...( ez itt a reklám helye )
Régebbi olcsó CPU hűtő jó alája venti nélkül is.Ribi
A 100W-os jóval nagyobb!
-
Lompos48
nagyúr
Nem mondom, hogy nincs igazad és nincsenek benne ellenállások. De ha tápként 34V-tal számolunk és áganként 350mA-rel, ha. átlag 3.2V-osak is a LEDek, akkor is elég áganként 1W-os, 6 ohmos ellenállás (mondja Ohm, ismétlem én). 3.3V-nál márcsak a fele. Azok pedig már nem nagyok, SMDben fémlapra szerelve simán beférnek akárhova.
)
A mai napig vannak a fiókomban 12V-os piros 5mm-es LEDek, amik semmiben nem különböznek kinézetre a mezeiektől.
