Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#69698
darvinya
titán
terapeuta007
#69696
darvinya
titán
válasz
terapeuta007
#69696
üzenetére
Mint írtam, hogy elsőnek légáramlás a lényeg.
Ha még szabadon van a borda, akkor is számolni kell a külső légtömeg mozgással, hogy ne legyen ellentétes ventilátor légtömeg mozgásával.Erre csak Te tudod a választ, hogy szerkezet hol van és külső hatások hogyan vannak.
-
ecaddsell
aktív tag
válasz
Abrion
#69672
üzenetére
Lakás villanyszerelése nem igazán hobby elektronika, inkább a lakásfelújító témában kellene kérdezz:
https://prohardver.hu/tema/lakasfelujito_szerelo_szakemberkereso_nagy_topic_viz_gaz_villany_futes_festes_burkolas_stb/friss.html
(Régen amikor kevesebb munkájuk volt villanyszerelők is előfordultak szép számban).
Egyébként a bővítés több száz nagyságrendileg, ha megoldható és ehhez tuti rendbe akarják mindenütt tenni a hálózatod (vagy lehet a bővítés feltétele, hogy az épületé is rendben legyen), amit innen aligha fog bárki is megmondani (de még lehet a másik témában se). -
#69696
terapeuta007
aktív tag
darvinya
#69695
terapeuta007
aktív tag
válasz
darvinya
#69695
üzenetére
amugy a kerdes arrol szolt hogy a 2 ventit milyen elrendezesbe rakjam a borda koré hogy minel tobb meleglevegot fujjon/szivjon el. interneten nincs rá egyertelmu valasz..
valaki abban hisz hogy push-pull tehat oldalrol egyik venti fujja masik oldalrol masik venti szivja.
de ezt a modszert is tamadjak hogy nem javit a hutesen jelentosen egy sima 1 db fújó ventis megoldashoz kepest(innentol lefele levo elrendezeseknel alapertelmezeskent mindket venti egyiranyba fúj csak az erthetoseg kedveert)
van ez a modszer hogy a borda tetejere raknak 2 ventit. na errol aztmomondjak növeli a levego nyomasat de a szallitot levegot (cfm) nem de errol nemtudni/nemirjak sehol hogy ez most akkor segit a hűtesben vegülis vagy nem.
van egy oldal ahol aztirtak hogy 2 venti egymás tetejen ugy hogy ellentetes iranyban forognak az jó.
és dobáloztak valami 20%-al több cfm ertekkel. (de ezt en nemtudom megcsinalni mert az osszes venti jobbra forog)vannak akik a fenti modszeren annyit valtoztatnak hogy távolabb helyezik a ventiket egymastol. (de meg mindig egymas tetejen vannak csak az egyertelmuseg kedveert)
de ezis 2 csoportra oszlik mert vannak akik a 2 ventit egy "cső" tehat negyszog alapu hasáb
2 vegebe rakják. es vannak akik csak hoszzabb csavarral az egyik ventit a masik fölé emelik 3 centire.na most valaki mondja meg melyik a jobb mert 2ora google-ezes utan sem talaltam rendes kiserletet/mérést ahol mindegyik fenti modszert tesztelik. csak forumbeszelgetesek vannak számadatok nelkul és mindenki masban hisz.
nemtom ez ebbe a topikba mennyire tartozik......Ez amugy mindenkinek szol nem csak darvinyanak valasz
aki tudna egy mérést csinalni hogy adott pc hutoborda 2 egyforma nagyobbfordulatu venti es egy adott, állandó watt hő amit a borda kap. es igy tesztelné a fenti modszereket es lezeres homerovel csekkolna a bordat es a homersekleteket leirná. ezt valaki megcsinalja akkor kiderulne az igazsag..
-
#69695
darvinya
titán
terapeuta007
#69693
darvinya
titán
válasz
terapeuta007
#69693
üzenetére
Akkor mindegy hogyan rakod fel, csak arra lell figyelni, hogy a hőt ne érzékeny elektronikai eszközre fújd.
-
#69692
darvinya
titán
terapeuta007
#69691
darvinya
titán
válasz
terapeuta007
#69691
üzenetére
Elsősorban honnét venné a friss levegőt.
Legtöbbször egymás mellé rakva a borda tetejére szívóként, tehát nem bordára nyomja a friss levegőt.
De légáramlás útjából kell kialakítani hűtést. -
#69691
terapeuta007
aktív tag
terapeuta007
aktív tag
valaki tudja hogy ventiket hogy erdemes pakolni hutoborda köré?
push-pull (a borda oldalaival parhuzamosan 2 venti )vagy a borda tetejere 2 venti egymashoz szoritva :VAGY tetejere 2 venti par centire egymastol? -
draco31
veterán
válasz
darvinya
#69683
üzenetére
Áramkimaradás volt csak, de ilyen pár pillanatos csak.
Égés nyom nincs a panelen, pár alkatrészt megnéztem már a panelen esr mérővel, de nincs ötletem sajnos.
Ha bedugom a konnektorba, akkor 2-3mp ig megy, bekapcsolható. Aztán semmi, standby led sem világít.
Kihúzom, 2 perc után bedugom akkor megint el lehet ezt játszani.
illetve mint ha valami zizegős hang is lenne abban a pár másodpercben, de amikor elmegy minden, akkor az is elhallgat. -
batagy
őstag
válasz
Barret001
#69681
üzenetére
OK.
Most sikerült szépen összeszerelnem.
[kép4] [kép6] [kép7]
[lengőalj]Mindent úgy kötöttem ahogy a rajzon van, viszont meg se nyikkan a venti.
Rádugtam egy (amúgy nem dimmelhető) LED lámpát, az se .Voltcraft fogyasztásmérővel 0W-ot vesz fel, akárhogy kapcsolgatom.
A fogyasztásmérővel normál esetben 25.4 W-ot, 27.0 W-ot és 31.2 W-ot vesz fel, fokozatonként.próbáltam a dugót fordítva is a konnektorban, semmi.
Dimmer-en a LED nem világít.Lehet hogy ez eleve hibás volt, és valaki már visszavitte? Nem véletlenül nem voltak hozzá papírok...?
Mit tegyek?
-

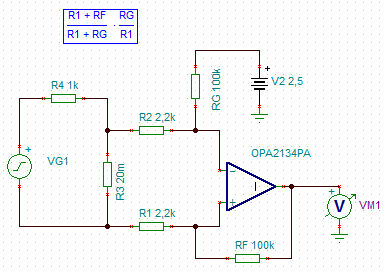

Adott a következő áramkör:
Az a célja, hogy mérje az R3,R4-en átfolyó áramot. VG1 maga a hálózati 230 V, R4 a fogyaztó, R3 pedig a söntellenállás. Az opamp 5 V-ot kap, a 2,5 V pedig egy regulátorból jön, ez az opampot is tápláló 5 V-ból van táplálva. A cél, hogy az opamp kimenetén az árammal arányos fesz. legyen 2,5 V-os ofszettel. A gond az, hogy nem műxik, hanem csak 1,5 V körül kapok, ami valószínűleg az opamp alsó fesz. kimenet értéke. Szimulátor szerint jó az áramkör, sőt, a hálózati feszültség mérése hasonló felállásban szintén működik, nyilván más ellenállásértékekkel. Átnéztem többször az áramkört, az opampot is kicseréltem, de semmi. Lát benne valaki valami nyilvánvaló hibát?
-
batagy
őstag
válasz
batagy
#69637
üzenetére
Sziasztok!

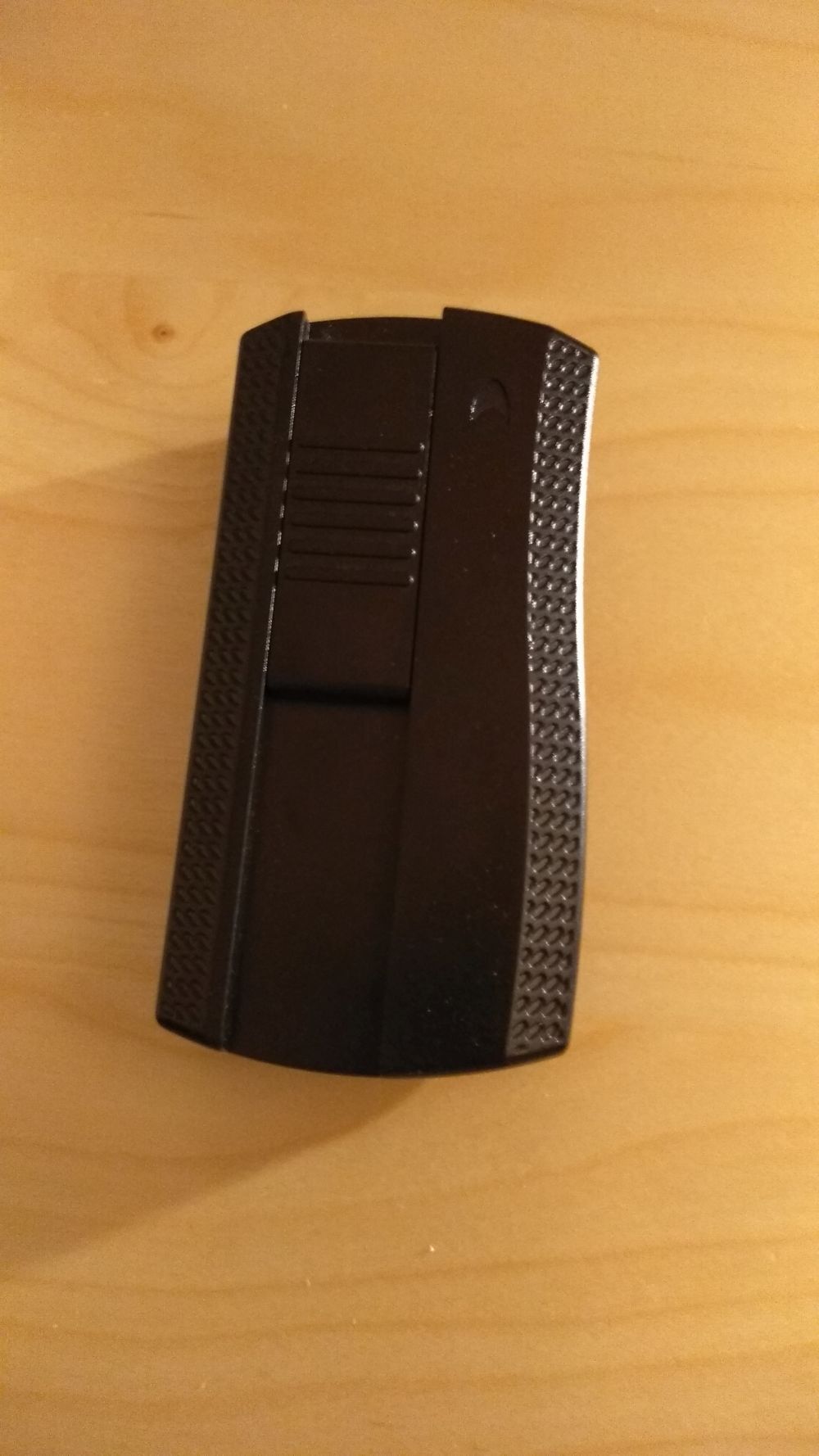

Ventillátor leszabályzás céljára Praktikerben találtam vezetékközi dimmert.

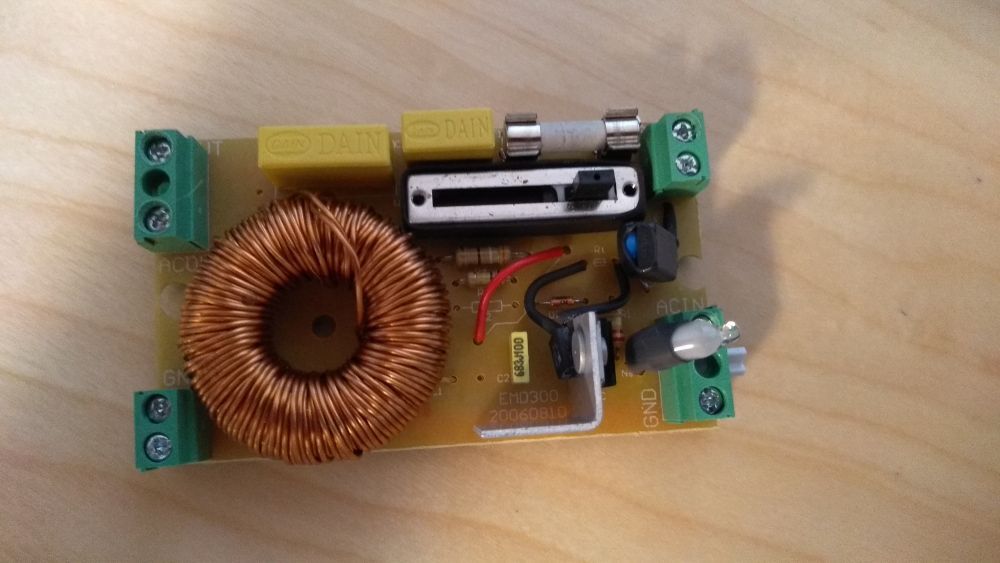

[kép1] [kép2] [kép3]Azon kívül, hogy az egyik csavar hiányzik (találok neki, ez apróság) és útmutatót se adtak hozzá (de azt megtaláltam németül itt), kettő kérdésem lenne.
1) A hátlapot leszedtem, viszont a nyák a rajta lévő elektronikával nem akar lejönni az előlapról. Illetve csak nagyon óvatosan próbáltam, de azt láttam hogy a tekercs mintha hozzá lenne ragadva a fedlaphoz belülről, és ahogy mozgattam a nyákot, a tekercs nem mozgott vele. Nem merem leerőltetni. Próbáljam még valahogy lepattintani?
Az a baj, hogy a vezetékeket így nem tudom hogyan kell bekötni a csatkakozókba, azt se látom hogy kiscsavarral rögzülnek-e a vezeték végek.2) A még talán ennél is fontosabb kérdés: a leírás szerint földelt bekötésről van szó, három érrel. A ventilátor tápkábele földeletlen, 2 eres.
Egy ilyen dimmer eszközt be lehet kötni föld nélkül? Fog-e működni, van-e hátránya?Köszönettel
batagy -
GZoli7
senior tag
válasz
Abrion
#69672
üzenetére
Nem lehetetlen összehozni a régi hálózatot az újjal, csak oda kell figyelni. Ma már megfelelő eszközökkel lehet alut rézzel kötni, hogy ne legyen baj.
Bevésett vezetékek esetén, lehet, hogy többször kell vakolni, festeni, ami ugye plusz pénz.
Ezért mondom, hogy konzultálj egy szakemberrel, aki látja és tud tanácsot adni. -
darvinya
titán
válasz
Abrion
#69672
üzenetére
Elsőnek jobb lenne egységesíteni vezeték típusokat.
Aztán átnézni kötéseket és összevetni, hogy kötések és fogyasztó hely egyezik és nincs falba rejtet kötések.Ha nincs nagy keret, akkor külön kell választani azokat a leágazásokat, ami napi használatban van, és az felújítani.
-
Abrion
senior tag
válasz
GZoli7
#69671
üzenetére
1 utolsó kérdés
az egész házat javítsam meg vagy mondjuk azt mondom, először a nagy szobát javitom, mert ott csak egy csatlakozóról megy mindenre, a szobában van még kettő csatlakozó de azt soha nem használom, egy a hűtő mögött egy meg az ágyamnál
Kicsit értek ehhez, azt fogod mondani, az egész házat kell, mert valami bajt fog okozni a régi vezeték az új miatt, mondjuk még instabilabbá válik a régi vezetékek az új miatt.
-
GZoli7
senior tag
válasz
Abrion
#69669
üzenetére
Amennyiben legalább 1,5mm2 a vezeték, akkor jó.
Mondjuk tömör alu és sodort réz egy biztire rákötve nem elegáns.
Nem biztos, hogy meg tudja szorítani a csavart úgy, hogy mindkét vezetéket elég erősen fogja.Szakembert...
Árat majd ő fog tudni mondani.
Amennyiben hosszú távon gondolkodsz, mindenképpen az egész villamos hálózatot cseréltesd, tetesd rendbe.
Olcsóbb, mint egy lakástűz után renoválni. -
darvinya
titán
válasz
Abrion
#69669
üzenetére
Távol rámondani valamit nem lehet.
Ha már itt ilyen, mi lehet a falba rejtve.
Tán kibukkan a falba rejtet Alu vezeték patkolva rézzel, s ezt jól begipsszelve.
Magában 1 nagy fogyasztóhoz rendesen hálózat kiépítés, még semmire sem garancia, hogy nem lesz gond.
A++ izzók meg az instabil hálózatot egyáltalán nem bírják, aztán hullanak, mint a legyek írtás után.Másik, hogy megbolygatás után, jönnek a többi hibák.
-
Abrion
senior tag
válasz
darvinya
#69667
üzenetére
egyetértek veled 45 éves vezeték ideje lenne cserélni, egy jó 100 ezret biztos kéne költeni rá ha nem többet, de legalább a vezeték ami a sütőhöz megy, az jó?
Elég a nagy szobába a vezeték csere? vagy vigyek egy vezetéket a fürdőszobába is?
A többi helyre csak a++ izzót raktam. -
GZoli7
senior tag
válasz
Abrion
#69664
üzenetére

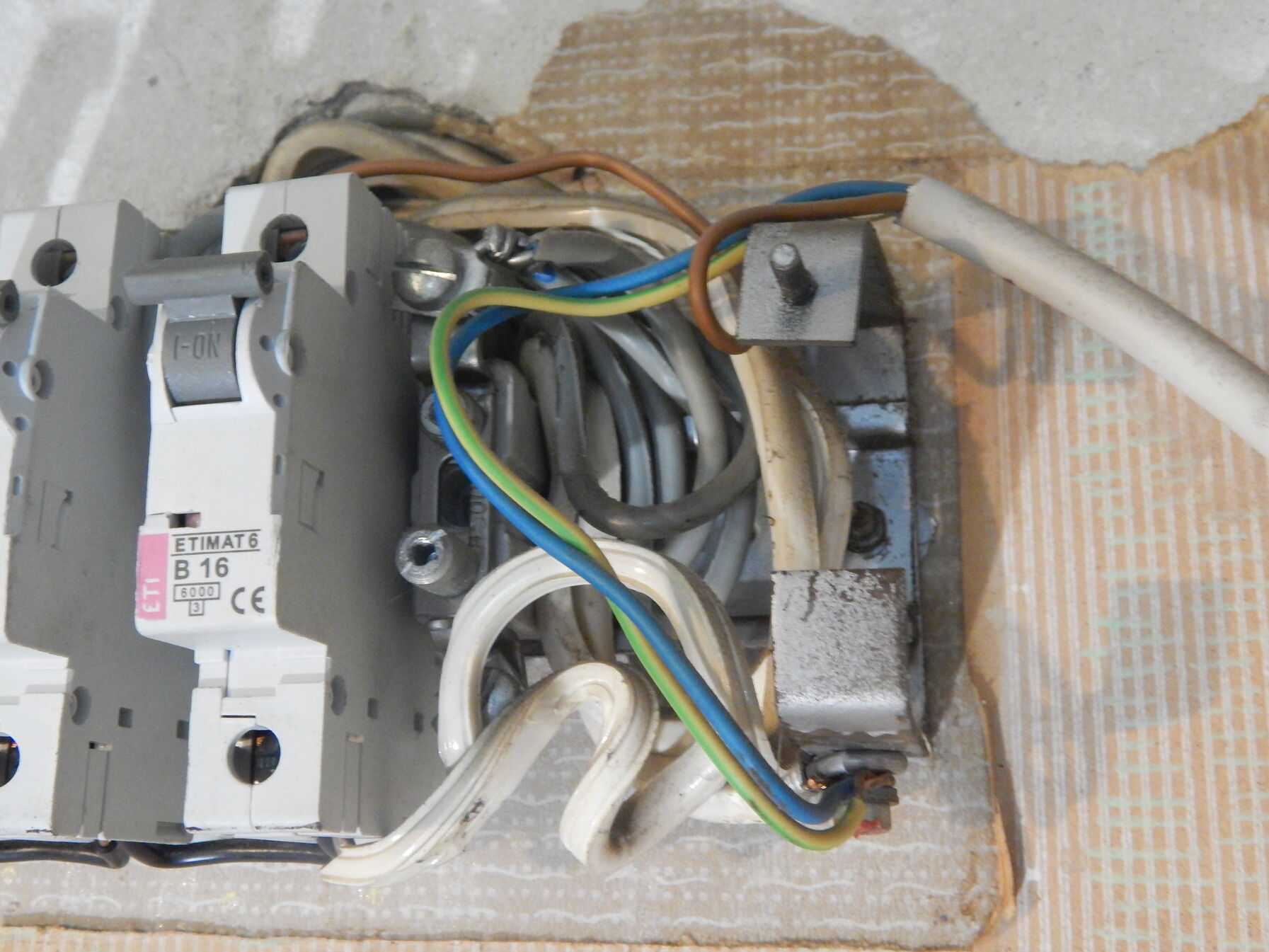

Ez akár még jó is lehet.
Nem a legszebben van szétválasztva a PE és az N, de ahogy látom, más baj nincs.
Cseréltesd le a dobozt és a biztiket korszerűbbre, ha biztosra akarsz menni. Több áramkör sem ártana.
A bejövő vezeték sem tűnik túl combosnak, de ezt nehéz ebből megállapítani.
Tényleg hívj szakembert.(#69662) bazsimano Egyszer én is azt hittem, hogy elhagytam, de nálunk kevesebb, mint 1000Ft volt.
-
draco31
veterán
Van egy ilyenem, elég jól szól, kicsi, tudja amire kell.
Egy 40w-os házimozi szalelittel lesz házasítva, igen tudom hogy sok. De bírja, esetleg mélyebb hangoknál van olyan érzésem, hogy elfogy az erő.
Ha azt a kondenzátort nagyobb kapacitásúra cserélném, akkor jobban maradna neki tartalék?
Illetve monosítás legegyszerűbben a stereo két pozitivjára 1-1 egyforma ellenállás, és ahol azok találkoznak, oda is egy? A negatívat meg csak egybe kötni, és ennyi? Mekkora ellenállás jó erre a célra? -
bazsimano
őstag
OFF: jatszoteren elvittek azt a tatyot amibe benne volt a ceges belepokartyam (feher plasztik kartya), erdeklodni szeretnek, hogy egy ilyet mennyire lehet masolni-programozni? sajnos a cegnel 7000 forintot kernek erte...ennyi meg annyira nem vagyok hajlando fizetni, akkor inkabb teszek rendorsegi feljelentest es nem keresem tovabb..
-
Abrion
senior tag
válasz
GZoli7
#69659
üzenetére
annyit tudok írni, hogy a 2 feszültség kapcsoló tetejére a barna van csatolva, az alján mindháromra a kék és a földelés vezetéke van csatolva. hogy mondjam. van egy fém amire a föld és a kék van csavarozva, és egy szürke vezeték ami áthidalja a három kapcsolót alul.nem szürke hanem egy nagyon vastag fehér
-
GZoli7
senior tag
válasz
Abrion
#69656
üzenetére
Az órának ehhez semmi köze, az csak méri a fogyasztást. Valamint 10 évente előírás szerint cserélni kell.
Ez a szolgáltatóé.
Viszont az ott lévő biztit lehetne cseréltetni regisztrált szerelővel, ha a felszálló vezeték erre alkalmas. Aztán ezután illene a belső hálózatot megvizsgáltatni.
A kék színű vezeték a szabvány szerint a nulla, a barna/fekete a fázis.
Működés szempontjából nincs jelentősége. Dugvillás bekötésnél irreleváns. -
darvinya
titán
válasz
csongi
#69646
üzenetére
A nyomás érzékelővel nyitott rendszernél nem érsz semmit, mert nincs állandó nyomás alatt.
Pont ezért jobb megoldásom, szívó oldali nedvesség/víz érzékelő, mert az csak akkor indítana, ha van víz a kútban.
Viszont nyitott rendszernél a fellépő törés, stb. egyszerű módon nem tudod kiszűrni.Az, hogy öntözés közben leesik a nyomás, az normális földalatti folyóból és nem folyó meder fenék közeléből veszed ki a vízet, vagy nem tud létre jönni elegendő nyomás.
-
Abrion
senior tag
válasz
fero02
#69654
üzenetére
a szerelö ami kontár modot szerelte be a vezetéket felcserélve a fázist és a nullást, azt mondta hogy a sütöt és a mosógépet nem használjam egy időben, szóval, 1x be lett kapcsolva és levágta a biztosítékot lent a panel pincéjében, szóval valosziinüleg a régi 74 villanyóra van még lett, de majd beszélek a közös képviselővel és talán kicserélteti az órámat egy regisztrált szerelövel.
-
-
-
GZoli7
senior tag
válasz
Abrion
#69643
üzenetére
Ez a sütő önmagában 2500W, nem kéne keverni az adatokat. A megadott "ciklus" teljesítmény azért van, hogy számolni lehessen egy átlagot az energia osztály besorolásához és a becsült évi fogyasztáshoz.
Amikor elkezd melegíteni, az bizony 2500W-ot fog fogyasztani, amíg fel nem fűt, utána szakaszosan, de ugyanennyit.
A mosógép hasonló áramot fog felvenni, amikor fűti a vizet a mosáshoz. -
csongi
veterán
válasz
Abrion
#69643
üzenetére
A kapcsolo a biztositek?
De a 74 es vezetekeles mar a hatarait fogja surolni. Folyamatos szivas lesz. Lemelegszik, a kotesek meglazulnak..stb.
Csak a suto elvesz 4A -et. plusz a tobbi meg 4A.
Nem csak allando aramfelvetel van. Indulasnal tobbet vesznek fel.
Oda kosd, ahol van tartalek a sutonek.
A vezetekek hiaba birjak a biztositek korlatoz, de ugyan ez lesz forditott esetben is.
Mekkorak a biztositekok, hany A-ek? -
#69646
csongi
veterán
tordaitibi
#69641
csongi
veterán
válasz
tordaitibi
#69641
üzenetére
Sajnos az. Folyamatosan levego jon fel. Ez ilyen terulet.
A szivattyun van visszacsapo szelep. Fel is veszi a vizet de kell neki pici ido. Nem mertem, de kb 5-10mp.davinya:
"Nedvesség érzékelő, vagy víz érzékelő kellne szívó részhez, így ameddig nincs víz, addig nem indul és nyomja ki magából bennelévőt."
Nem sok kedvem van mellete ulni es pumpalni a vizet. :).
Ha indulas utan nem jon fel 10-30mp en belul viz akkor stopp.
Ha ontozes kozben valahol hiba van es elmegy a viz, le esik a nyomas nullara. befogom a slag veget hirtelen elengedem es eltunik a viz 1-2 mp re.
Igy a nyomas kapcsoloval ket legyet utnek egy csapasra.
Indulasnal idozitett vedelmet, mukodes kozben pedig ismet vedeni tudnam a szivattyut.
Olcso es jo megoldasnak talalom. Azbaramlas mero egy ilyen hullamzo teljesitmenyu rendszerbe szerintem felesleges es draga. -
Abrion
senior tag
válasz
Abrion
#69643
üzenetére
Visszanéztem mindegyik készülék modelljét ezek azok
Egyes kapcsolón
Mosógép=Samsung WF60F4E0W2WKettes kapcsolón
TV=Panasonic TX - P42S30E
Hütö=Electrolux EN3601AOW
PC=4 magos intel 4GB Ram 1 SDD 2 HDD 1 DVD IróÚj Sütö=Electrolux EZB3411AOX
Ami biztos aktív lesz az a hütö és a pc a kettes kapcsolón, meg talán a plazma meg a monitor, de csak nem fogyaszt 1 ampert egy 17 colos monitor
-
Abrion
senior tag
Remélem jó helyre írók

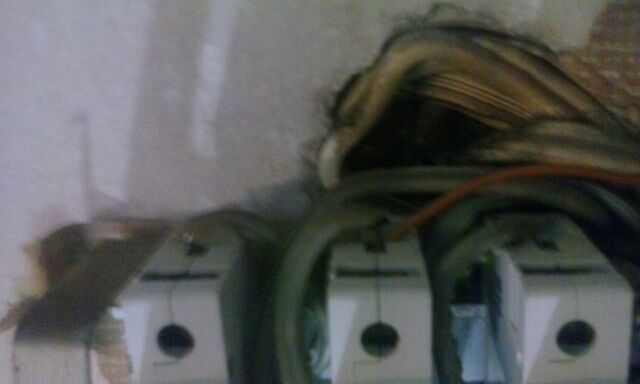

Szóval, úgy kb 74ben épített panelban lakom.
Minden amit akkor huzaloztak be az van szal a három áram elosztó kapcsolo és vezeték1 kapcsolo: az összes lámpa és konnektor a kis szobába és wcben + fürdőszobában és a konyhába megy, a fürdőszobába egy 0.77kwh mosógép van "Samsung még friss alig van 3 éves", és van földelése a konnektornak
2 kapcsoló a nagy szobába megy és egy elektroműszerész a fő konnektort módosította úgy hogy a fürdőszobában lévő földelést áthozta a nagyszoba, mindjárt kitérek ara is hogy miért írók, ami jelenleg van a nagy szobában: Panasonic Plazma + Electrolux Hüt + PC, ránéztem a netem menyi ampert visz el az egész szoba, kb 3 ampertAmikor beszereztük az első elektromos sütőt, a szerelő más valaki volt, a kettes Kapcsolóra kötötte rá az újszerű vezetéket, és ma rájöttem hogy kontár volt, a barnára kötötte a fázist és kékre a nullást, de nem ezért írók, van egy új sütöm és normál fogyasztáskor 0.77kwh fogyaszt légsütésnél és alsó felső sütés 0.83kwh/ ciklus legalább is a neten található pdfböl.
még nincs rákötve, van egy harmadik kapcsoló ami a csillár áramát kapcsolja de nincs használatban, végig néztem a házat, máshová nem vezet Hová csatoljam az új sütőt? mármint elég régi 74 a panel, valaki azt mondta hogy az óra 15 ampert bír, szóval, ha ráraknám a kettesre a sütöt, lehet levágná a házban a kapcsolot, kb 3 ampert elvisz ez a három készülék "Plazma Hütö PC" talán 4 ampert.
A lényeg hogy rárakhatóm a kettes kapcsolóra? vagy hívjak egy szerelőt hogy rárakja a vezetéket a hármas kapcsolásra?
a régi sütő ami tönkre ment, a kettes kapcsolón volt, és nem tudom hány ampert fogyasztott. de nem volt a++ szóval, talán több ampert fogyasztott. mint az új. -
darvinya
titán
válasz
csongi
#69640
üzenetére
A infó morzsákból azt vettem ki, hogy itt egy öntöző rendszerről van szó, ami kútról üzemel.
Aminél szeretnéd megoldani, hogy ne tudjon feleslegesen vízet folyatni.
Vagy kiszárad kútból a szivattyú levegőt szívni, és ezzel tönkre menjen.Nedvesség érzékelő, vagy víz érzékelő kellne szívó részhez, így ameddig nincs víz, addig nem indul és nyomja ki magából bennelévőt.
-
#69641
tordaitibi
veterán
csongi
#69638
-
-
-
batagy
őstag
Helló!
Nálam éppen ugyanez a kérdés merült most fel.
Asztali ventillátort vettem, és a 3 fokozat között nem sok a különbség. Legkisebb fokozaton is túlságosan nyomja a levegőt és hangos.A fordulatszámot szeretném lecsökkenteni.
Akkor szóba jön?
- dimmeres konnektor (fázishasítás)
- porszívó/izzólámpa szabályzó (?)
- elotetellenallasos
- régi fénycsövekhez használt trafót sorba kötni (akár többet is), induktív feszosztóKöszönettel
-
válasz
csongi
#69635
üzenetére
Nekem ilyen áramláskapcsoló van így nem nagyon kell foglalkoznom a szivattyúval a master szelep állításon még gondolkodom, de ha lesz időm akkor megcsinálom és akkor nincs állandóan nyomás alatt a rendszer (bár kb 2-3 hónapja állandó nyomáson volt ... egy lidlös csap adta meg magát, de jobb félni mint megilyedni
...Így az áramláskapcsolóval már nem kell a szivattyúval nagyon foglalkoznom - mint írtam max on-off kell a többit automatikusan intéz
-
csongi
veterán

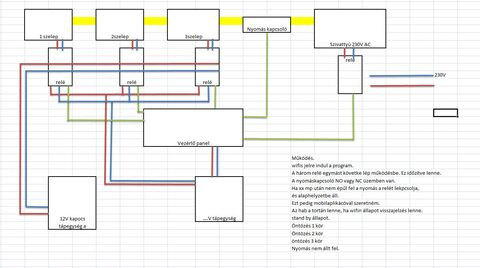

Nálam a védelmet időkorlátokkal biztosítanám.
Ha a szivattyú nem építi fel a nyomást, akkor stopp. Ha elveszti a nyomást akkor stopp.
A locsolási idő meghatározva.
És még azon gondolkozok, ha a szelepektől nem jön vissza jelzés, vagyis nem nyit ki, akkor stopp, vagy előtte váltson szelep nyitást, Így csak az adott kör marad ki a locsolásból.
De lehet az okos otthon topikba jobban elmegy a téma.. -
válasz
csongi
#69633
üzenetére
nálam áramlás kapcsoló van pontosabban de az a szárazon futás ellen is véd ahogy a túl sok ki-be kapcsolás esetén is tilt...
Most akarok majd domoticzba szabályokat arra, ha nem indul el locsoláskor a szivattyú akkor azt jelezze nekem vagy ha többet megy mint a programban van (valahol "csőtörés" van) akkor szintén
-
válasz
csongi
#69630
üzenetére
áram... a nyomáskapcsoló kapcsolja (zárja az áramot) a szivattyú felé ha leesik a nyomás... így azt a kettőt sorba kell kötnöd...
- külön relé nem feltétlenül szükséges a szivattyúra mert ha nem esik le a nyomás akkor nem indítja a szivattyút a nyomáskapcsoló... De ha valahol cső törés van vagy széttörik valami akkor akkor is megy a szivattyú amikor nem kéne... ezért jó ha plusz egy master relét kap ez a nyomáskapcsoló / szivattyú kör...
Nekünk 1-2 m3 víz folyt el legutóbb egy slag miatt amiről letört a műanyag golyóscsap éjszaka álltában elég nagy mocsár lett pár napra a környéken
-
#69625
mezis
félisten
szakalistvan
#69621
mezis
félisten
válasz
szakalistvan
#69621
üzenetére
Az erősítőnek mindegy, hogy a fázis vagy a 0 van megszakítva. Biztonságosabb a fázist megszakítani.
A 6 púlusú relék hogy kapcsolnak ? két-két pólus vagy nyitva vagy zárva ?
[link] -
csongi
veterán
Sziasztok.
Olyat szeretnek amivel lehet idozitve vezerelni 3db szelepet.
Kapna egy impulzust. Elindulna egy idozites.
Beallitott ideig adna aramot az egyik kivezetesen. Lejart ido utan valtana a kovetkezo kivezetesre, majd igy tovabb.
Miutan lejart az utolso idozitett program, alaphelyzetbe kerulni.Tervem egy ontozo rendszert csinalni.
A harom szelep az ontozo koroknek kell.
Az indito impulzust egy wifis kapcsoloval adnam meg.
A ketto kozott pedig a programozhato rele lenne.Van erre otlet?
-
#69621
szakalistvan
senior tag
szakalistvan
senior tag
Üdv!
Jelenleg a tv usbs 5voltja húz be egy relét ami 12 voltot ad egy erositonek. Másik lesz ami 220ról üzemel. Pusztán biztonsági okból kapjon e két külön relét a fázis és a nulla is? Nem árt az erositonek ha a 0 van megszakítva? Dugvillás lesz a berendezés ezért nem biztos hogy mindig fázist kapcsolna az egy szem relé. -
Batman2
őstag
válasz
fero02
#69614
üzenetére
Az IC Ebay-en vettem ugyan, ettől még nem kellene hibás legyen.
Van egy azonos lábkiosztasu TDA7375-ösöm is, csereszabatosak egymással, csak nehéz mar a kész nyákból sérülés nélkül az IC-t kiszedni, de a nyák is szétmegy, olyan vékony sávokkal és szemekkel lett készítve.Üdv.
-
#69618
Batman2
őstag
tordaitibi
#69616
Batman2
őstag
válasz
tordaitibi
#69616
üzenetére
Nem,
csak a két egység kimenete közé.Üdv.
-
#69616
tordaitibi
veterán
Batman2
#69613
-
válasz
Batman2
#69613
üzenetére
Abszolút nem hozzáértő észrevétel, és bocs, ha túl triviális, de ha tényleg minden egyéb lehetőséget kizártál, nekem az jutott eszembe, hogy nem tükrözve nyomtattad-e véletlenül a nyákot, mert a linkelt oldalon a kész erősítő fotójához képest fordítva látom a nyáktervet.... És ez azért jutott eszembe, mert én már többször jártam így, a legnagyobb gondosság és odafigyelés ellenére.
-
Batman2
őstag
Hi
Megépítettem egy TDA7377-es IC-vel felépített 2.1-es erősítőt, a kővetkező forrás szerint: https://www.google.com/amp/s/xtronic.org/circuit/amplifier/power-audio-amplifier-with-tda7377-2-1-stereo-subwoofer/amp/?source=images
Sajnos nem működik. Az IC és a dióda híd gyorsan felhevül, hang nincs, csak a basszus ad egy kisebb "pukk" hangot kikapcsoláskor.
A nyákot a leírásban található nyákterv szerint csinaltam foto maratással, abban nem kéne hiba legyen, ha az eredeti kapcsolás nem hibás.
A tápvonalakat ellenőriztem az IC-nél, a dokumentació szerinti lábakhoz csatlakoznak, polaritas nincs felcserélve.
Feszültség üresjáratban az egyenirányitás és puffrrelés után 19V, viszont az erősítőre kapcsolva esik 14,4-re.
Kikapcsoláskor a LED fénye hírtelen kicsit csökken, majd lassan alszik ki.
Ugyanez a trafó egy ugyanijen IC-vel felépített kapcsolást látott el, feszültsége, teljesítménye nem lehet gond.
Forrasztási átkötést nem látok a panelon.
Mi a franc lehet?Üdv.
-
pjen
félisten
válasz
kymera
#69609
üzenetére

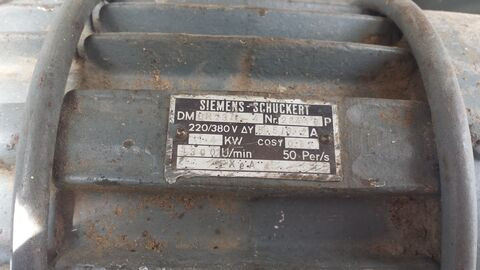

Szia.A kapocs lécen a lemezeket függölegesen kell bekötni,tehát kettőt kettőt köt nek össze,Első láb-második láb,230V,; Második és harmadik láb kondi.Ha azt akarod,hogy legyen nyomatéka akkor kilówattonként 50 mikrofarád állandó üzemű kondi kell.Ha csak az induláshoz kell a kondi ,akkor egy 20 mikró körüli starter is jó.Arra számolj,hogy a névleges terhelésének kb az 1/3 át hozza.Ha tudsz szerezni fénycső armatúrából fázüs javító kondit 10_12 darabot,párhuzamosan kötve az is jó.Sok helyen kidobják.
-
Ghard
őstag
Sikerült lehalkítani a ventilátort ezzel a dimmeres konnektorral. Csak egy nagyon szűk tartományban működik jól, kb félállásban. Alatta vagy felette zúg a motor, sokkal feljebb vagy lejjebb kattog is. Melegedés szinte ugyan az, mint szabályzó nélkül. A telefonom jobban felmelegszik, ha játszok rajta.
-
Reggie0
félisten
válasz
ekkold
#69598
üzenetére
A feszultseg hullamossagat mindig szukseges csokkenteni, ha nem kene, akkor nem lenne pufferkondenzator sem. Az alapharmonikus hullamat nem L-C szurozik, arra meretezni kell az ESR-t. Ha meg lehetne ilyen egyszeruen kerulni az alacsony ESR-u es relative nagy kapacitasu kondikat, mar reg igy keszulnenek a tapok. Ezen felul az ESR-en fellepo teljesitmeny veszteseg, nagy hatasfoku tapot csak ugy lehet kesziteni, ha kicsi az ESR es alacsony a lengo energia.
"A méretezés/tervezés valójában úgy történik, hogy a kondik adatlapján szerepel, hogy (adott frekvencia-tartományban) mekkora áramerősséget képes elviselni."
Ez ugyan az, amit irtam. Az, hogy mennyit visel el a melegedesbol kovetkezik, az mas kerdes, hogy jopar gyarto a tervezest segitendo csinal egy tablazatot rola, hogy ne kelljen kiszamolni.
"A lowESR jelzésű kondik általában sokkal nagyobb áramot képesek elviselni.."
Igen, pont azert, mert kevesbe melegszik. Ez egy kovetkezmeny.
"Pont emiatt terjedtek el a polimer kondik amelyek azonos méret/kapacitás esetén lényegesen nagyobb áramot képesek elviselni"
A polimer elektrolitu kondi azert terjedt el, mert nem szarad ki, ami miatt nagyobb atlagos homersekletet visel el az elettartama alatt.
Az SMD keramia kondik alkalmazasa kapcsolouzemu tapok pufferekent elegge egy vitatott terulet. Az egy dolog, hogy olcsobb lett, viszont szamos tulajdonsaga, mint peldaul a kapacitas eros homerseklet es feszultseg fuggese miatt nem javasolt onmagaban. A nagyobb kapacitasuak pedig sokkal erzekenyebbek a termikus es mechanikus sokkra, konnyebben elrepednek, igy a hirtelen aramugrasokat sem toleraljak igazan. Emiatt kisteljesitmenyu kiegeszito tapokban jellemzoek inkabb.
-
Új hozzászólás Aktív témák
Hirdetés
- Motoros topic
- Kerékpárosok, bringások ide!
- One mobilszolgáltatások
- exHWSW - Értünk mindenhez IS
- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Milyen okostelefont vegyek?
- Kormányok / autós szimulátorok topikja
- Autós topik
- Hammer Construction 2 Thermal 5G - építő jellegű kritika
- További aktív témák...
- LG 42C4 - 42" OLED evo - 4K 144Hz - 0.1ms - NVIDIA G-Sync - FreeSync - HDMI 2.1 - A9 Gen7 CPU
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5800X 32/64GB RAM RTX 4060 Ti 8GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! Asus Prime A320M R5 1600 16GB DDR4 512GB SSD GTX 1050 Ti 4GB Rampage SHIVA TT 500W
- ÁRGARANCIA! Épített KomPhone Ryzen 5 5500 16/32/64GB RAM RTX 4060 8GB GAMER PC termékbeszámítással
- Beszámítás! Apple Watch SE 2024 44mm Cellular okosóra garanciával hibátlan működéssel
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
