Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#68835
terapeuta007
aktív tag
Csabesz666
#68834
terapeuta007
aktív tag
válasz
Csabesz666
#68834
üzenetére
erre van direkt cuccos [link] de 7 ezer alatt nem uszod meg.
ebayrol ha olcsobban akarod magadnak [link]
nemtudom milyen jelet ad ez le valazeg egy feszultseget ami novekszik a paratartalommal?
ha csak egyszeruen egy paratartalom felett akarod hogy mukodjon akkor meglehet oldani.
talán ha ezzel felerosited a jelet [link]
es egy relé NC reszere bekotod akkor ha eléri megfelelo feszt nyit a relé ha nincs meg a kello fesz akkor zár.euztan még lehet kell step up step down meg ugye bekell allitani mimdent hogy a kello paratartalomnál mukodjom.
meg persze arduonoval is biztos meglehet oldani csak ez igy olcsobb lehet.
ha egyatalan lehetseges amit fent leirtam. csak hirtelen ötlet nincs ilyenekbe tapasztalatom én csak egy gépész vagyok.
majd a hozzáértők kiegészitik vagy kukázzák az otletem. -
#68834
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok! Segítség kellene, fürdőszobai szellőztető ventilátor 230v-os vezérlését szeretném megoldani, automatizálni. Olyan kapcsolásra gondoltam, hogy figyeli a beállított páratartalmat és ennek függvényében ki-be kapcsolja a ventilátort. Ebay-os modul is érdekelhet. A segítséget, és az ötleteket előre is köszönöm!
-
#68833
tordaitibi
veterán
johniee
#68831
-
KFORboy
senior tag
válasz
Gyula84
#68829
üzenetére
Ezeket miért ? o_O
Oké, a százasosnál látom, hogy a foglalat helye, mintha kisebb lenne, de ott egy egyszerű socket konverterrel, vagy ha nincs, csinálva két oldalas PCB-t mint socket konvertert megoldja...

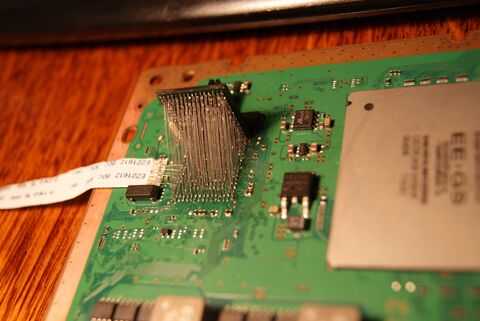

A 90°-al döntött bekábelezett csodára nem találtam magyarázatot sehogy sem... de az egyszerűen lenyűgöző, már-már művészet.
-
#68831
johniee
senior tag
tordaitibi
#68830
johniee
senior tag
válasz
tordaitibi
#68830
üzenetére
Azért raktam a linket a képekre(katt) és ott van a leírásuk
-
#68830
tordaitibi
veterán
johniee
#68828
-
johniee
senior tag
Sziasztok!

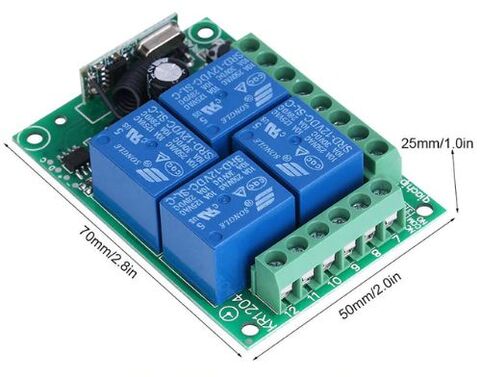

433MHz-es 4 csatornás távirányítóval ellátott relével szeretném megoldani a 220V-os E27 LED izzóim világításának kapcsolgatását.

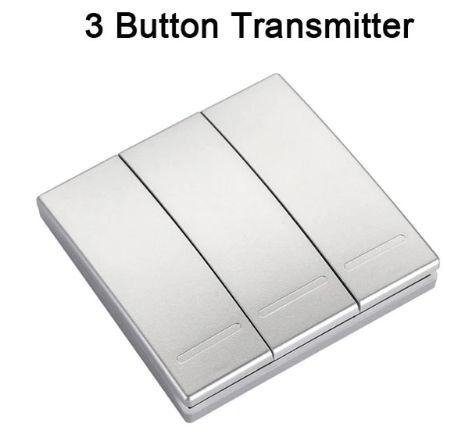

Tanítható Távirányítós 433MHz-es 220V 4 relés áramkörrel működőképes lenne-e ez a 3 gombos kapcsoló szerintetek?

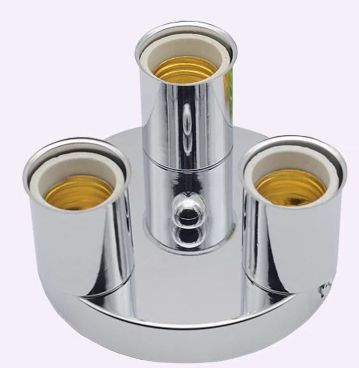

A lámpatest pedig ilyen lenne:
-
#68827
weiss
addikt
tordaitibi
#68826
válasz
tordaitibi
#68826
üzenetére
Jaja, szkóphoz úgyis az kell, csak érdekel mitől lehet.
-
#68826
tordaitibi
veterán
weiss
#68825
-
#68825
weiss
addikt
tordaitibi
#68824
válasz
tordaitibi
#68824
üzenetére
Hát ez az! A multiméteren tizedannyi esik, és mégsem ketyeg az óra.
-
#68824
tordaitibi
veterán
weiss
#68823
-
Az hogy a fenébe van, hogy ha le akarom mérni mennyi áramot fogyaszt egy falióra, akkor multiméter mA méréshatáron nem indul el, pedig 0,99 ohm a söntellenállás, de 10 ohmos sönttel, és azon mérve a feszültséget, működik?
-
PHM
addikt
válasz
KFORboy
#68819
üzenetére
Hogy miért annyit mértél, amennyit, nem tudhatom.
Az ellenállások pontos funkcióját sem tudom kép alapján meghatározni.
Utánaszámolva árammérő söntnek túl nagy az ellenállásuk, mivel
nem párhuzamosan, hanem sorba vannak kötve.
Az a 8 lábú SMD tok az ellenállások fölött valószínűleg kettős FET,
így a kimenő áram nagy része azon folyhat keresztül.
A kimenő feszültség egy ellenállásosztóra megy, s onnét a processzorba,
esetleg valamilyen műveleti erősítőbe.
Mutasd meg valakinek, aki ért az elektronikához, talán le tudja követni
a feszültség útját. Ha megvan a feszültségosztó, az alsó, testre csatlakozó
ellenállással lehet párhuzamosan kötni egy megfelelően méretezett ellenállást.
Utána nem árt ellenőrizni a kimeneti feszültséget több ponton is, mert
megeshet, hogy más feszültségen lesz csalás. -
KFORboy
senior tag
Ezüst, de akkor is monca milyen táblázat szerint nézted, mert nekem úgy se jön ki 1 Ohm-ra : /
Direkt kiforrasztottam és bemértem őket...
Amm a Negatív kimenő ágon vannak, tehát csak játszanak szerepet az érzékelt fesz környékén, fórumokon sokszor elő is fordul, hogy ezek pukkannak el mikor komolyabb töltést eszközölnek (6cella LiPo 5-6 Amperes töltés, trallala) tehát konkrétan ezek amolyan biztosítékok (is).
-
KFORboy
senior tag
Halihó
Volna egy Imax B6-om, gondolom kb mindenki ismeri.
Nemrég vettem észre, hogy kalibrálás ellenére, (2 gomb nyomvatart és az akku felöli fesz. Érzékelés) + 0.10-0.15V -ot hisz a valósághoz képest.
A +/- 20-as skálán már koppra húztam -20-ra, tovább nem tudom és ez egy igen jelentős probléma, sokkal kevesebbet szurkol bele az akkuimba mert hamarabb éri el az álltala hitt csúcsfeszültséget, közben még bőven odébb van az.Nem tudja valaki esetleg, hogy mit keressek ami ezt szabályozza a vezérlő felé, hogy le tudjam ezt szabályozni értelmesen ?
Van két lób@xó ellenállás ami valószínűleg biztosítékként funkcionál a kimenő N ágon.
[kép]Ez a jelzéseik alapján 5.80 meg 50.80 ohmosak...
Kiforrasztva és rámerve meg 1-0.9 Ohmosak.Eleve a jelöléseik is furák, mintha valami utólag felfestett és elbacott kínai kezek alkották volna.
Nemtom, hogy ezeket most cseréljem a jelöléseik szerinti megfelelőre vagy csak én nem tudok ellenállás jelölést leolvasni O_o mert béna vagyok ?
Próbáltam 2K Ohm ellenállást bekötni a kimenő ágra vicces kedvemben, mert pont annyi hiányzott az ideálishoz egy nyomi akkupakkomhoz, de sajna úgy töltés/kisütés ciklusnál connection break hibát dob.
Ugyan így vicceskedve csináltam neki 2M hosszú 1.5-ös kábelből új kroki csipeszes kábelt, hátha az lebekkel annyit, de nem...
-
#68816
gyenesmartin
őstag
gyenesmartin
őstag
Sziasztok!
Milyen krimpelőt érdemes venni olcsón, amivel tudok krimpelni sima érvéghüvelyt, szigetelt sarut és ilyen érintkezőket is?
Gearbest, Banggood stb is jöhet. -
DSO150-ből próbált valaki serial porton kinyerni infót? Elvileg lehet menteni waveformot, de az érdekelne, hogy olyat lehet-e, hogy konstansan köpi ki a jelet.
-
#68813
tordaitibi
veterán
Nagymeretu kommutator, pl a regebbi villanymozdonyba majdnem 1 meter atmeroju volt, ott kotelezo a kefe becsiszolasa, a kommutatorra fuzott polirpapir es tobbszori atforgatas. Mert ott 1500 A szaladgalt es nem mindegy hogy az egesz kefefelulet vagy csak egy kis resze viszi at. Kisgepeknel felesleges, a kefe amugy is kicsi feluletu vagyis csiszolas nelkul is felfekszik tobb mint a fele.
Kommutatort nem bantjuk, a patinat ami a kefeanyag vekony retege, felesleges lecsiszolni, jo csuszasu es tukorsima a felulete.
Kiveve ha,
A kommutatoron mely bemarodasok vannak akkor szabalyozas
A mikanit a kommutatorszeletek sikjaba van, nincs meg a kikaparasi melyseg. Ha ezt elmulasztjuk, a kefe fokozottan kopik mert a mikanit kemenyebb mint a kommutator.
Ha mely a mikaarok az sem jo, akkor a kefeport ajanlott kifuvatni, kortuzveszely mert atvezet a szeletek kozott.
Kb. ennyit sikerult a multambol osszeszedni a tokfejembol. -
pjen
félisten
válasz
robohw
#68810
üzenetére
Na akkor most elölről.megveszed a gépet,benne vannak a kefék.Használod X évig mire a kefék elkopnak.Mikor kiveszed a kopott kefét és megnézed a kommutárort,főleg egy nem túl vastag kommutátoron látható kopás val.Tehát a gyárilag profilozott kefék nem passzolnak.Más kérdés hogy gyárilag nem igazán profiloznak.Pár gépben már cseréltem 3 fárisú extrúder motorban is.Mindíg hasonló módon.
-
robohw
aktív tag
Ezt amit leírtál, az amatőrök csinálják. Ebből lehet később a gond.
A motor és a kefe közötti kontaktus a lehető legjobb kell legyen. Ezért is kell a keféket felcsiszolni és ezért kell a kommutátort is megtisztítani, ugyanis amit te szemre jónak itélsz meg, az lehet elégséges, vagy éppen rossz is. Ha elégséges akkor közel jár a meghibásodáshoz, ha egy új, de rosszul profilozott kefével próbálkozol, akkor meg még közelebb.
A kommutátort ezért sem ajánlott polírpapírral csiszolni (hacsak nem valami méretesebb darab), mert az olyan hornyokat képez azon, ami a kontaktust rontja, aminek a vége a motor meghibásodása lehet.
Az lehet, hogy te megpróbáltad és még sokan mások, ami akkor, ott be is vált. De ez esetleges. A szénkefék sem egyformák, vannak keményebbek, puhábbak, más és más motortipusokhoz kigyártva. Ez sem véletlen.
A mosógép motorok, így gyűjtőnéven, egy külön állatfaj. Elég kényesek, és elég könnyű azokat tönkretenni. -
pjen
félisten
válasz
robohw
#68807
üzenetére
Igen,a kommutátort kell felhasználni.A helyére teszed a kefét,beindítod a motort és a kommutátor felcsiszolja.Lovas rendőr legyek ha nem ezt írom fél órája.A kommutátort,ha kiveszik a forgó részt,dreha padon megpörgetik,lehúzzák polír papírral,aztán kifujják.Viszont ha nincsenek látható sérülések csak átfújják sűrű levegővel.Persze moshatod,alkohollal,csiszolhatod újság papírral.
-
robohw
aktív tag
De, lehet olyan ívesre, a motor kommutátorát kell hozzá felhasználni. Ha éppen nincs jobb.
A kommutátort pedig kefe csere előtt meg kell tisztítani, alkohollal kimosni és papírral (ujság) átcsiszolni.A sarokcsiszolónál nem akkora gond, mert abban univerzál motor van, megy AC-ról, DC-ről, akárhány voltról, annak mindegy, de egy mosógép azért más, árban is meg motorban is.
-
pjen
félisten
válasz
robohw
#68804
üzenetére
Nem kell profilozni.nem is tudnád házilag olyan ívesre köszörülni,amilyen a kommutátor.A TSZSZKV nél (tejipar)400Le 3 fázisú kefés motorban is cseréltünk kefét.Mikor beraktuk teljesen sík volt.Ha a sarokcsiszolódban kefét kell cserélni,ne csinálj vele semmit,csak tedd a helyére.Majd a kommutátor profilozza.Max a kommutátort forgatva nagyon finom csisz papírral,csiszold fel.
(#68805) mezis :+1
-
-
robohw
aktív tag
Létezik profilozott kefe is. De ugye, azt jobbára nem kell felcsiszolni.
Na de nem mindegyik kefe ilyen. Sőt, a legtöbb nem ilyen. Az én sarokcsiszolómhoz adtak pót keféket is, de az sem volt profilozott, pedig ilyen esetben, amikor a gyár csomagolja hozzá a cucchoz, igazán az lehetett volna.
Majd ha nem leszek lusta, lefotózom. -
mezis
félisten
"... van egy pont ahonnan nem tud elindulni. Csak zúg ..."
Ebből arra következtetek, hogy a forgórész egy-két tekercsével van gond. Ha zárlatos, akkor lehet, sötétebb színű a többinél. Eléghetett a csatlakozása a kommutátorhoz. Ez van amikor látható.
(Amikor már nem tudott a kefe kellőképpen nyomódni a kommutátorhoz, megnőhetett a forgórész áramfelvétele.)
