Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#50800
Speeedfire
félisten
Kernel
#50798
Speeedfire
félisten
válasz
Kernel
#50798
üzenetére
Hogyne lenne különbség, csodák nincsenek, minél nagyobb a tápfesz, annál jobban kivezérelhető. Ha csak az első grafikont nézed például, nem egyenlők a feltételek:
- 5-6 Vpp-ig kivezérelve nincs nagy különbség, hiszen az belefér a 10 és 30 V tápba egyaránt.
- 10 V-nál is hasonló a torzítás, de ott már kap hozzá 30 V tápot, hogy legyen miből dolgozni.Én a torzítást néztem csak, arra értettem hogy nincs nagy különbség. Kivenni nem akarok túl sokat belőlük.
Ha csak 2 V-ig akarod kivezérelni (ez már effektív érték, gondolom), akkor mindegy, hogy 24, 30, vagy 44 V tápot kap. De ha nagyobb amplitúdót szeretnél kivenni, minimális torzítás mellett, akkor nyilván nagyobb tápfesz szükséges.
Általánosságban a standard, 30 V-os műveleti erősítőknek 30 V-ot szoktak adni, 36V a határérték, de ezt mindig a felhasználási cél határozza meg. Kevesebb is elég lehet, ha nem kell annyira kivezérelni, sőt így a disszipáció is csökkenthető, ami persze terhelésfüggő is.A dac végén 2Vrms-t szeretnék csak kivenni, viszont a ti oda is +/-15V-ot adott meg ref-nek.
A fejes erősítőt még annyira nem is nézegettem.Engem egyedül a torzítás érdekelt ezeknél a tápfeszeknél.
Nyilván a +/-5V egyszerűbb és könnyebb előállítani, de nekem valahogy a diagramokról a +/-15V szimpatikusabbnak tűnik.
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Gyula84
veterán
Üdv

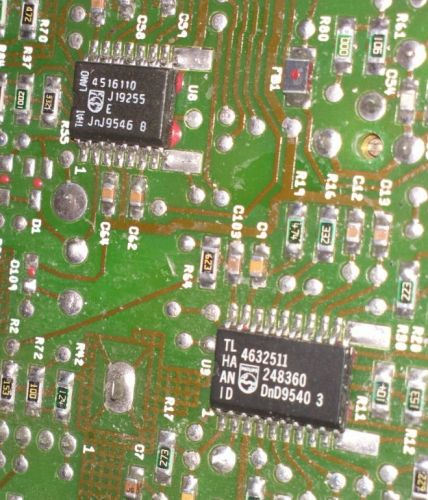

valaki be tudja azonosítani ezeket az IC-ket? tda sorozatra tippelném, de az nem elég
(#50771) Batman2
haver vett Kínából 18650-es akkut még 300mAh se volt benne
vannak nagyon silány cuccok, de az enyémen meglepődtem hogy ennyit tudNem rossz, de nem is jó, de legalább nem rossz.
-
#50798
Kernel
nagyúr
Speeedfire
#50792
Kernel
nagyúr
válasz
Speeedfire
#50792
üzenetére

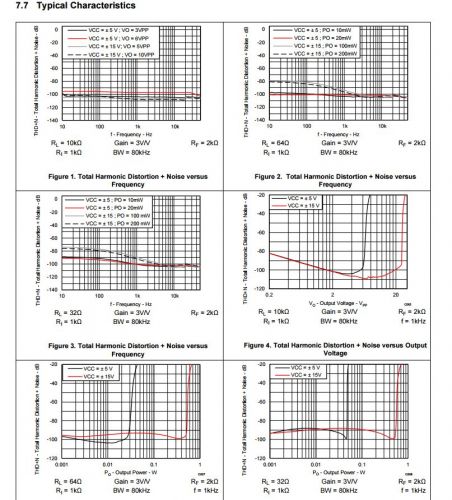

A tpa-nál mondjuk nagy különbség nincs 5vs15 között.
Hogyne lenne különbség, csodák nincsenek, minél nagyobb a tápfesz, annál jobban kivezérelhető. Ha csak az első grafikont nézed például, nem egyenlők a feltételek:
- 5-6 Vpp-ig kivezérelve nincs nagy különbség, hiszen az belefér a 10 és 30 V tápba egyaránt.
- 10 V-nál is hasonló a torzítás, de ott már kap hozzá 30 V tápot, hogy legyen miből dolgozni.

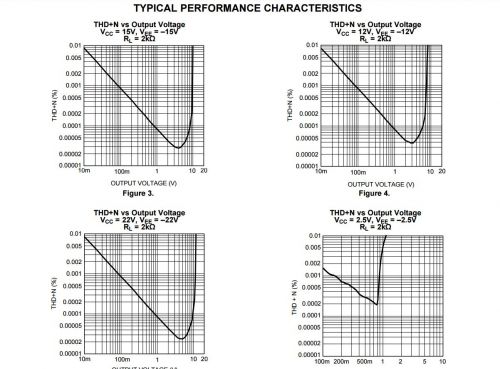

LME49860:
Ha csak 2 V-ig akarod kivezérelni (ez már effektív érték, gondolom), akkor mindegy, hogy 24, 30, vagy 44 V tápot kap. De ha nagyobb amplitúdót szeretnél kivenni, minimális torzítás mellett, akkor nyilván nagyobb tápfesz szükséges.
Általánosságban a standard, 30 V-os műveleti erősítőknek 30 V-ot szoktak adni, 36V a határérték, de ezt mindig a felhasználási cél határozza meg. Kevesebb is elég lehet, ha nem kell annyira kivezérelni, sőt így a disszipáció is csökkenthető, ami persze terhelésfüggő is.
Hogy 30 vagy +/-15 V-ról beszélünk, az természetesen lényegtelen. A kivehető AC-amplitúdó szempontjából a teljes táp számít. Vagy DC alkalmazásnál a szükséges DC kimenőszintek határozzák meg a tápigényt.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50796
Speeedfire
félisten
Ribi
#50795
Speeedfire
félisten
Dehogy, nem vettem szivatásnak. Sőt, örülök ha véleményezik és nem követek el hülyeséget. Jobb, ha itt bukik ki valami tervezési hiba, mintsem első összekötéskor derüljön ki, hogy nem is így kellett volna és az egész koncepció rossz.
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
#50795
Ribi
nagyúr
Speeedfire
#50792
Ribi
nagyúr
válasz
Speeedfire
#50792
üzenetére
Nem akarlak ám én szivatni ezekkel, csak én is párszor belefutottam a "rohadjon meg ez így nem lesz jó" részbe, mert valamit nem vettem figyelembe. Fesz értékeket, áramból elbír-e mindent, illetve ha mindkettő jó is, de egyszerre nem bírja, mert túlságosan fűt. Szóval többször végig kell nézni elejétől a végéig, majd a végétől az elejéig, hogy minden stimmel-e
Lehet maga a chip csak annyi, de nyákot gyártani hozzá több lesz.
Lehet kitben egyszerűbb.[ Szerkesztve ]
-
#50794
Speeedfire
félisten
Speeedfire
#50792
Speeedfire
félisten
válasz
Speeedfire
#50792
üzenetére
Találtam egy nagyon szimpatikus ldo-t, de az adatlap csak 5Vout-ra van specifikálva. Elvileg 16V-ig tud menni és 800mA-t tud. Ez már elég lenne arra a kb 7 opamra ~350mA.
ADM7150
Árban sem lenne rossz (8$). Az ldo-kat lehet így keverni? Gondolok itt arra, hogy a fenti tps7a33 menne a negatív ágra és a pozitív ágon pedig ez az ad7150 lenne?Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
#50792
Speeedfire
félisten
Ribi
#50791
Speeedfire
félisten
De az LP-t meg nem lehet csak max 16-ról hajtani, szóval nem kötheted közvetlen a tápra.
Nem tudok jobbat, mint hogy kap egy 7812-öt.15V nem tudom mennyire ideális az OPAnak. Elektronikában is szeretnek "kerek" feszeket használni mint 9-12-15-18. És lehet a 15V sem ideális csak jobb mint a 12 vagy 18.
Az a baj, hogy nincs minden érték feltüntetve. De ez az lme49860 pl egész jól fut 12V-on is.
A tpa-nál mondjuk nagy különbség nincs 5vs15 között.
Hát nem tudom, egyelőre maradnék a +/-15 mellett. Ha csak nem találok más alternatívát opamp tekintetében. Bár bkercso opateszt-jében elég jó helyen van ez az lme és árban is igen jó. Fejes rész meg az általa tervezett composite amp lesz, ott buffernek ajánlotta a tpa-t.
Közben találtam jobb tps-t is negatív vonalon. tps7a33, 1A és kisebb is a zaja, mint a tps7a30-nak. Van hasonló pozitív oldalon is, de az meg nincs olyan tokozásban, amivel egy földi halandó is képes elboldogulni.
TPS7A47 és csak VQFN tokozásban van.
Keresgélek még, hátha lesz valami hasonló "normális" tokozásban, ami 1A körül tud.
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
#50791
Ribi
nagyúr
Speeedfire
#50790
Ribi
nagyúr
válasz
Speeedfire
#50790
üzenetére
De az LP-t meg nem lehet csak max 16-ról hajtani, szóval nem kötheted közvetlen a tápra.
15V nem tudom mennyire ideális az OPAnak. Elektronikában is szeretnek "kerek" feszeket használni mint 9-12-15-18. És lehet a 15V sem ideális csak jobb mint a 12 vagy 18.
Fater is azzal győzködött, hogy az opának 9 vagy 12 vótot adjak, mert hogy milyen érték az a 10.5 ami a salas ledekből jött ki. Hát mondom ennyi, ezt kell szeretni. Szóval a 14V alatt nem 14VAC-re gondoltam.
De még mindig elgondolkoznék 6VAC trafón a kis feszekhez, HE-ben 800Ft.
De te döntesz. Nem véletlen van ebay tele dac-hoz olyan trafókkal aminek mondjuk 18/15 és 9/6V-os kimenete is van.tpa6120-nek -+15V a max fesz, szóval annyit lehet megint nem kötnék rá, csak hogy még bonyolultabb legyen
[ Szerkesztve ]
-
#50790
Speeedfire
félisten
Ribi
#50789
Speeedfire
félisten
Számold ki, hogy mennyi lesz az egész rendszer áram felvétele viszonylag rossz esetben(dac+opa+led+...), mert a 150mA kevés lehet.
Na bazz, valóban kevés lesz a 150mA. Ahogy nézem kb 40-50mA egy opa. Szóval lehet kell vagy 3-4 ilyen tps táp. A kis lp-ket, lehet egyből majd a tps-ek elé kötöm, így azok sem a tps-től veszik el az áramot. A dac-ot az lp-k táplálják, a tps-ek csak az opákat fogják majd.Valamint 12VAC - 2xdióda normál esetben kb 15.7, de kicsit kevesebb a fesz, akkor nagyon közel kerülhet a 15V-hoz. 14V nem elég?

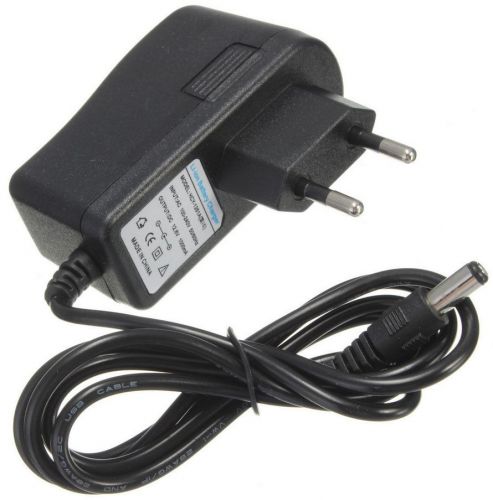

Ahogy nézem van 14V-os is, akkor azt kapja meg. [link]
Igaz ekkor a tps-nek többet kell elfűtenie. De talán nem lesz gond vele.
Azért akarok 15V-ot, mert a legtöbb opa itt ideális. Lme49860 és tpa6120 lesz a készülékben (valószínűleg).Kiszámítani ki tudod a az ellenállásokat, de nálam az egyik reg 1.25 másik 1.23-at adott Vrefnek. Szóval 2 ellenállással lehet csak beállítani pontosan, vagy nagy mázlival.
Ez, hogy jött ki nálad? Lehet én számoltam valamit rosszul, vagy néztem el.Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
#50789
Ribi
nagyúr
Speeedfire
#50788
Ribi
nagyúr
válasz
Speeedfire
#50788
üzenetére
Számold ki, hogy mennyi lesz az egész rendszer áram felvétele viszonylag rossz esetben(dac+opa+led+...), mert a 150mA kevés lehet. Valamint 12VAC - 2xdióda normál esetben kb 15.7, de kicsit kevesebb a fesz, akkor nagyon közel kerülhet a 15V-hoz. 14V nem elég?
Esetleg Schottky megoldhatja, de 2V-ot biztos ami biztos hagynék.Kiszámítani ki tudod a az ellenállásokat, de nálam az egyik reg 1.25 másik 1.23-at adott Vrefnek. Szóval 2 ellenállással lehet csak beállítani pontosan, vagy nagy mázlival.
-
#50788
Speeedfire
félisten
Speeedfire
félisten

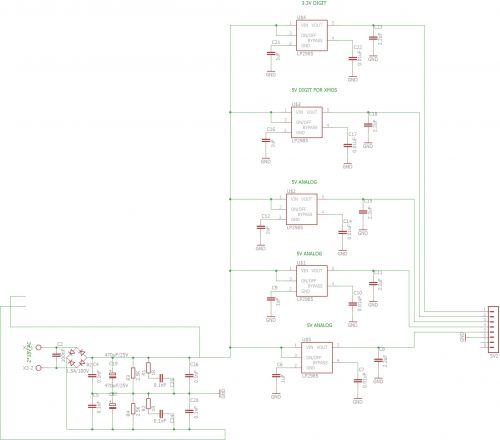

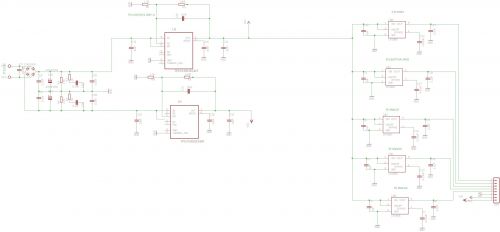

Valaki ránézne erre a rajzra?
A VSS/VDD elvileg 15V-ra van vezérelve. Viszont az ic-k adatlapja kitér rá, hogy a Vfb és a Vref a hőmérséklet függvényében változik. A kimeneten elvileg az R1/R2-vel tudom szabályozni, hogy mekkora legyen a Vout.
R2=100((15/1.185)-1), ahol az 1.85 a Vfb és a Vref "átlagos" értéke. Az R1-eket pedig fixen 100R-re állítottam be.
Elvileg ez a VSS/VDD táplálná az opamp-okat. A dac kimenetén 3db dual és a fejes erősítőben pedig 2-3 dual lenne.
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Tamy
senior tag
válasz
ZTE_luky
#50785
üzenetére
Persze, én vagy valaki más biztosan tud majd segíteni, de tényleg nem nagy durranás. A lényege az, amit Kernel korábban mutatott. Én egy ehhez hasonlót építettem meg 4 példányban:
Egész életemben azon gondolkodtam, hogy kéne valamit dolgoznom. Ezért aztán a végén nem is maradt rá időm.
-
#50786
Speeedfire
félisten
Speeedfire
#50761
Speeedfire
félisten
válasz
Speeedfire
#50761
üzenetére
Most nézem, hogy a farnell oldalán le lehet tölteni az ic-khez tartozó eagle "library"-t.
Hát ez marha jó dolog, legközelebb egyből itt keresek.Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Tamy
senior tag
-
válasz
ZTE_luky
#50780
üzenetére
Az usb-s is egy kondis miki. Csak van benne egy fantom táp, egy mikrofon erősítő, és egy ad koverter (hangkártya). Ezek mind az usb tápról mennek.
Ez olyan olcsó, hogy ennyiért érdemes kipróbálni, hogy magában jó-e valamire. Felajánlom neked, hogyha nem jó, amire akartad, akkor megveszem tőled. Nekem talkbacknek biztos, hogy jobb lesz, mint a mostani elektret, ami egy 1.5V-os elemről megy, és olyan gyenge a kimeneti jelszintje, hogy két egymás után kötött mikierősítő kell hozzá. Nekem nem okoz gondot a fantom, vagy az előfok. Ennyiért még sosem láttam semmilyen mikit.
[ Szerkesztve ]
evDirect villanyautós töltőhálózat
-
ZTE_luky
aktív tag
válasz
schawo
#50778
üzenetére
az a furi hogy olvastam róla hogy a kondis mikrofonok sokkal jobbak azért ilyet akartam venni. de usb-sről meg nem is a hallottam. és ez mindneképp fantomtáppal működne csak, nincs más megoldás?mi van ha túl gyenge, vagy nem működik, az egyetlen megoldás ez a fantomtáp?
am itt egy link róla:
http://www.gearbest.com/speakers/pp_193557.html -
#50779
Ribi
nagyúr
Speeedfire
#50761
Ribi
nagyúr
válasz
Speeedfire
#50761
üzenetére
K multi szerintem nem sokat ejt.
A fenit IC nem igazán arra való, hogy ennyi feszt droppolj. 18-ból 25DC lesz, mire az lemegy 5V-ra addig elfűtesz 2Wot 2 IC-n jó esetben. Ezek meg nem igazán szeretik ezt. Vagy 100 fokosak lesznek.
Minek neked eleve 18V? Ezek elé simán elég lenne 6VAC.
Ha lesz végerősítés és oda kell, akkor lehet jobb lenne 1 kistrafó ezeknek. Kb 1k-ból megúszod.
Nem árt megnézni mennyit eszik majd a chip egyes feszekből.
Milyen dachoz lesz?[ Szerkesztve ]
-
válasz
ZTE_luky
#50777
üzenetére
Hát, annyiért még meg is lehet próbálni, mi jön ki belőle. Ha esetleg jobb, mint egy 1000 forintos elektret, akkor ért valamit. Fogalmam sincs mi sülhet ki ebből. Mire használnád?
Fantom tápok: [link] erre nem költenék, mert még mindig korlátoz a hangkártya mikrofon "erősítője", akkor inkább egy USB.
[ Szerkesztve ]
evDirect villanyautós töltőhálózat
-
válasz
ZTE_luky
#50774
üzenetére
Mennyiért vennéd, hogy ennyire ezt erőlteted? Vegyél már egy USB-s mikit inkább, mint ezt a bohóckodást. A hangkártya megoldás ezer sebből vérzik. Nincs elég erősítés, nincs elég előfeszítő feszültség, ezek miatt, meg egyébként is szar a hangminőség. Amennyiből veszel hozzá egy fantomot (és az erősítésed még akkor is csak digitális! 30dB), annál sokkal olcsóbb egy USB-s mikit venni. [link]
[ Szerkesztve ]
evDirect villanyautós töltőhálózat
-
-
ZTE_luky
aktív tag
válasz
Kernel
#50773
üzenetére

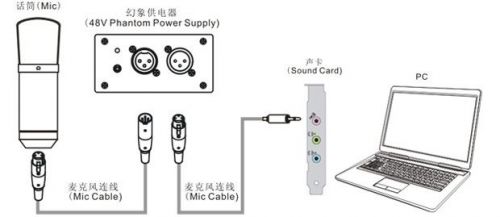

Igen utánanéztem és én is hasonlókat találtam ezekre utasít fel:
When connected with desktop computer, the condenser microphone could be used alone. When connected with laptop computer, please connect the laptop to electrical outlet, or use a 48V phantom power to get enough power if the sound is not clear and high enough.
● If your device could not provide enough power(When used with Amplifier or Mixer,etc.), the sound volume recorded might be low, and please use a extra 48V phantom power adapter to connect it.(phantom power adapter is not included). -
Kernel
nagyúr
válasz
ZTE_luky
#50772
üzenetére
Nincs egyértelmű válasz, mert a külföldi források szerint sem valószínű, hogy PC-re csatlakoztatva ki tudod hozni belőle a maximális minőséget, mivel ahhoz nagyobb feszültséget illik adni neki (48 V):
De itt vannak a források, nézd meg magad:
BM-800 Professional Studio Condenser Microphone Review
BM-800 Pro Studio Condenser Microphone
Semmi nem mehet tönkre, legfeljebb romlik a minőség. Azt sem lehet tudni, hogy amit te rendelsz, pontosan milyen, gyártják például elemes változatban is.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Batman2
őstag
válasz
Gyula84
#50742
üzenetére
Igen, az már jó érték.
A régi laptopom 8 cellás akku pakkjában vannak 2200-es 18650-es cellák, 4db kettessével párhuzamosan kapcsolt cella és jól telhesített.

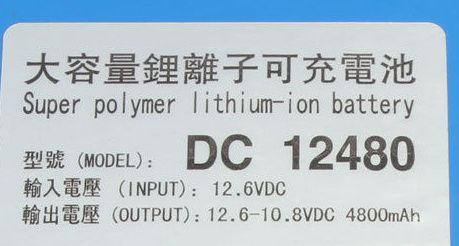

A pót akkum, amit a géphez vettem, szintén Ebay-en , az elvileg 4800mAh-ás szwmben a gyári 4400-ával, de a gyakorlatban csak ugyanúgy teljesít, mint az eredeti újkorában, de ez már jónak számit.
Volt még hozzá 5200-as is, de az már drágább volt, de elvilrh még az is reális kapacitás lehet.Üdv.
Batman2 - Viva la Mercedes W123-200D 1979
-
Kernel
nagyúr
válasz
schawo
#50765
üzenetére
Azt le is írják több helyen, hogy kevés lehet a feszültség, de ez a mikrofon arra van gyártva, hogy számítógéppel is használni tudják, esetleg némi kompromisszum árán, tehát ez nem szakszerűtlen használat.
Mellékelik hozzá a PC-csatlakozót (illetve csak azt):
Hangkártya kimenő tápját még a rövidzár sem teheti tönkre, egy ellenálláson keresztül adja ki a feszültséget, a kialakuló áram még zárlat esetén is jelentéktelen. Kábel- vagy csatlakozózárlat is bármikor előfordulhat, azt is kötelező elbírnia egy ilyen kimenetnek.

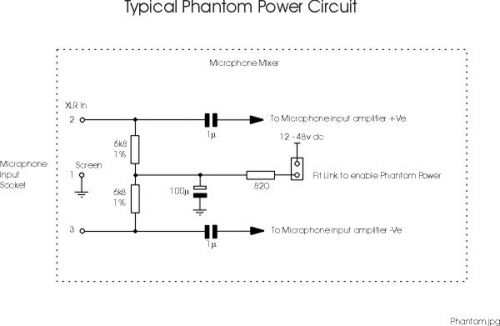

Fantomtápnak meg az a lényege, hogy kapacitív DC-leválasztás is van benne. A mikrofon felé megy a DC-táp, az erősítő felé minek menne, semmi értelme:
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Batman2
őstag
válasz
varmi2
#50743
üzenetére
Ebben az esetben nrm érvényes az, amit írtam, az ólom akkukra vonatkozik. A Li akku kivehető kapacitása kisebb mértékben függ a terhelő áramtól.
Azt gondoltam, valami kis szünetmentes 'zselés' akkut akarsz hazsználni.
A Li akku igen nagy áram leadására képes, bár a különböző összetétel eltérő terhelhetőséget jelent.
Meg kell nézni az adatlapján, max mekkora áram leadására képes.Természetesen az akku szabályozó elektronikája az akku burkolatában van, az adapter egy normál kapcs üzemű tápegység, ha tudod biztosítani más forrásból a szükséges feszültséget és áramerőt, akkor mehet másról is.
Üdv.
[ Szerkesztve ]
Batman2 - Viva la Mercedes W123-200D 1979
-
válasz
Kernel
#50764
üzenetére
Ha ez egy fantom tápos kondis miki, rá ne dugja a hangkártyára. A hangkártya elektret tápja nem kondis mikire van kitalálva, rövid úton ki fogja fektetni a hangkártyát és a hangminőség is gyér lesz az alacsony polarizáló feszültség miatt (ami a membrán előfeszítését adja).
Ha csak fantom tápot tesz a noti és a mikrofon közé, nem tudom, hogy mit szól majd a 48Vdc-hez a noti hangkártyája. Az ilyenre sincs kitalálva, én biztos nem dugnám rá, max egy olyat, ami trafóval leválaszthatja a dc-t. De az meg nem 20 forintos cucc.
Vagy vegyen egy usb kondis mikit, vagy egy külső, usb-s, fantomos hangkártyát (pl egy keverő formájában).
[ Szerkesztve ]
evDirect villanyautós töltőhálózat
-
Kernel
nagyúr
válasz
ZTE_luky
#50762
üzenetére
Itt szét is szerelik, USB keverőpulton keresztül használják:
https://www.youtube.com/watch?v=qXhfFtKHXEo
Létezik belőle állítólag elemes táplálású is, de működhet közvetlenül PC-re csatlakoztatva is:
Important Notes:
This condenser microphone will only work with the device that will provide enough power to it.
When connected with desktop computer, the condenser microphone could be used alone. When connected with laptop computer, please connect the laptop to electrical outlet, or use a 48V phantom power to get enough power if the sound is not clear and high enough.Tehát probléma esetén külső fantom tápegység szükséges lehet, illetve a jobb minőség érdekében ajánlott is:
De ez nem kell, ha a keverőpult tudja táplálni.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
válasz
ZTE_luky
#50762
üzenetére
Ha adsz egy linket a valós műszaki adatlapjához, akkor tudok segíteni. Mert gugli alapján ez lehet kondis, dinamikus, meg elektret is.
De legfontosabb kérdés, hogy miért pont ezt? Ha egy mezei elektret, amihez tényleg nem kell semmi, csak bedugható egy noti mikrofonbemenetébe, akkor a csecse kinézeten kívül semmivel nem jobb, mint egy 1000 forintos hattyúnyak. Ha meg tényleg egy kondis miki, akkor drága lesz ebből hangot szerezni, ennél olcsóbban jobb megoldások vannak (például egy usb-s kondis miki).
[ Szerkesztve ]
evDirect villanyautós töltőhálózat
-
ZTE_luky
aktív tag

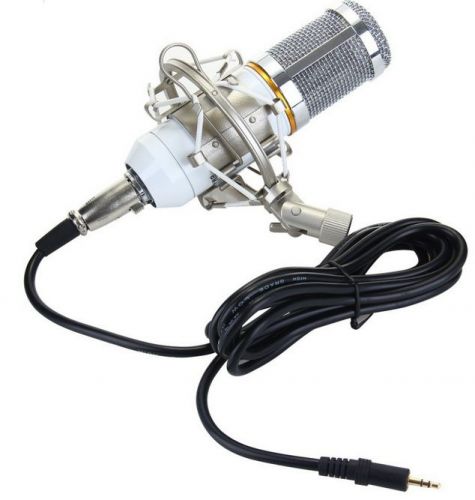

Szaisztok egy BM-800 mikrofont szeretnék vásárolni hobbi felhasználásra (gitár,beszéd stb..)
Kérdésem hogy kell e hozzá valami a kábelen kívül, értek ezalatt erősítőt vagy bármit, mert laptopra szeretném kötni. Honnan kap a mikrofon áramot, ha csak egy jack kimenet van rajta?
Bocs ha hülye kérdés, kezdő vagyok -
#50761
Speeedfire
félisten
tsu
#50759
Speeedfire
félisten
Nem is néztem, hogy megkeveredett.
Ribi: Elé megy még a fenti ic is, illetve megy még oda pár Kmultiplier is. Nem lesz ott 16VDC se.
[ Szerkesztve ]
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
#50760
Ribi
nagyúr
Speeedfire
#50758
Ribi
nagyúr
válasz
Speeedfire
#50758
üzenetére
Valamint ha ráeresztesz 18VAC-t a 16VDC-t elviselő cuccra, pirítós lesz belőle igen hamar.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#50759
tsu
tag
Speeedfire
#50758
tsu
tag
-
#50758
Speeedfire
félisten
Ribi
#50757
Speeedfire
félisten
-
#50757
Ribi
nagyúr
Speeedfire
#50756
Ribi
nagyúr
válasz
Speeedfire
#50756
üzenetére
Adatlapon nem a föld és a chip lába között van a kondi, hanem a föld és az IN között. A föld direktben rá van kötve a chipre.
-
#50755
Ribi
nagyúr
Speeedfire
#50754
Ribi
nagyúr
válasz
Speeedfire
#50754
üzenetére
Hülye kérdés, de a GND miért van lekondizva?
Az inkább a föld és a bemenet közé megy.
[ Szerkesztve ]
-
#50754
Speeedfire
félisten
Speeedfire
félisten
Sziasztok!
Ismét egy eagle kérdéssel fordulnék hozzátok. A következő dac-om tápját próbálnám megcsinálni, de az opa-khoz tervezett ic-ket nem találom az eagle-höz.
TPS7A3001 és TPS7A49 lenne a kiszemelt.
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
And
veterán
válasz
schawo
#50747
üzenetére
A tesla indukció, azaz nem a tekercsre jellemző induktivitás mértékegysége (az indukció vagy mágneses fluxussűrűség függ többek között a tekercsen folyó áramtól is). Mellesleg 3 tesla óriási nagy indukció lenne. A T adott esetben jelentheti a tekercs menetszámát (turns) is, de ilyen formában leginkább nagyfrekvenciás, RF-áramkörökbe szánt - légmagos, elég kicsiny induktivitásértékű - tekercseknél szokták megadni, és mellé szokás írni az átmérőt, szolenoid esetén a tekercs hosszát illetve szoros tekercselésnél a huzalátmérőt is (vagy ha nem légmagos, akkor a mag méreteit vagy egyéb adatát, mint pl. AL-értékét). Tehát jó lenne látni, hogy milyen áramköri- és szövegkörnyezetben fordul elő az a bizonyos "3T"-s tekercs.
[ Szerkesztve ]
-
yohnsee
tag
válasz
Batman2
#50739
üzenetére
Igen, sajnos a Youtube is tele van olyan videókkal, ahol tesztelik a cellákat és a ráírt érték tizedét sem tudják.
Egy saját tapasztalat: az elemlámpa/fejlámpa topikban tudják a fórumtársak, hogy honnan érdemes rendelni. Engem is ők igazítottak útba, nem is bántam meg. Ilyet vettem, igaz, hogy pink, de védett és tudja a ráírt 2600mAh-t.
Van Panasonic 3400mAh is, ilyenből is van 2db-om, nagyon szeretem őket.AVR
-
-
#50746
Kernel
nagyúr
DrojDtroll
#50738
Kernel
nagyúr
válasz
DrojDtroll
#50738
üzenetére
Három szokott lenni rajta (3 fázis), esetleg egy negyedik (csillagpont / test).

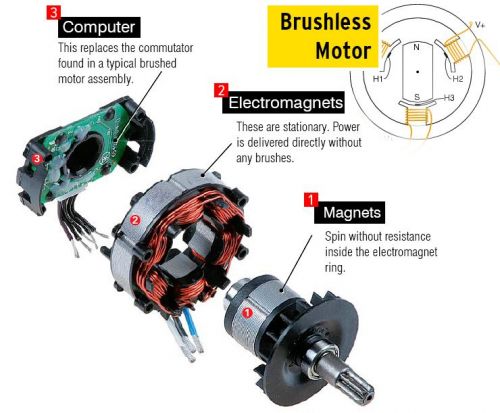

Nem tudom így fotó nélkül elképzelni, egy ilyen képet találtam csak, amin 8 vezeték van:
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz
varmi2
#50743
üzenetére
Akkuban legfeljebb védelem szokott lenni, töltőelektronika nem.
Tehát itt látszik egy kis ellentmondás, 12 V-os tápegységnek tűnik (nem töltő) szerintem, de ez lehet az eladó hanyagsága is. Megnéztem még hasonló akkukat, másik eladónál például ez van:
A kép nagyítható, ez már egy 12,6 V-os töltő (nem tápegység). Töltő értelemszerűen azt jelenti, hogy tudja az áramgenerátoros módot és 12,6 V-ig emeli a feszültséget. Színváltó LED is szokott rajta lenni.
Ez így logikus, míg a felső (12 V-os) nem ésszerű, nem is szabad rákötni egyszerű dugasztápot ilyen akkura.
A számolás jónak néz ki, amper alapján is ez jön ki (1,25 A a szalag áramfelvétele):
3Ah /1,25A = 2,4 h
Természetesen ez nem garantálja a valóságot.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
varmi2
nagyúr
válasz
Batman2
#50740
üzenetére
Ilyen aksira gondoltam, csak a 3000mAh verzióra, de lehet, akkor ez jobb lenne. A méretéből azt gondolom, hogy tudnia kellene, ami rá van írva. Van valakinek tapasztalate ezzel az aksival, vagy hasonlóval?
Jól gondolom, hogy a töltő elekrtonika magában az aksiban van, és nem az ac -dc konverterbe? Ha így van, akkor töltés céljára a hozzá adott töltön kívül, más forrás is használható?
[ Szerkesztve ]
Klaustrofóbia- Félelem a zárt helyektől, például, ha zárva van a KOCSMA!
-
Batman2
őstag
válasz
varmi2
#50736
üzenetére
Tegyél még hozzá egy kis veszteséget is mivel ez nem 20-ás kisütésnek felel meg, amin általában megadják a kapacitás értékeket.
Ha 100-órás kisütést csinálsz, akkor várhatóan több kapacitása lesz az akkudnak a ráírtnál, de ha 5-órás kisütést, akkor kb. már 20%-kal kisebb lesz a kapacitása, ez meg még annál is gyorsabb kisütés.
tehát én olyan 30%-os veszteséggel számolnék.Tehát a vége olyan 1,7óra körül lesz szerintem.
Üdv.
[ Szerkesztve ]
Batman2 - Viva la Mercedes W123-200D 1979
-
Batman2
őstag
Li akksis tapasztalat:
Ebay-en vettem 4db. elvilehges 9800mAh-ás 16650-es Li-ion akkut.
Gondoltam hogy ebből majd nagyobb telepet (powerbank) lehet építeni telefon utátöltésre, mint NiMH akkukból, de nem jártam sikerrel.
Azt ugyan magamtól is sejtettem, hogy a 9800mAh az reklám, olyan Li akku ilyen méretben nem létezik, de konkrétan nem néztem utána a dolgoknak, reméltem, hogy akkor olyan 4-5ezer mAh-át csak teljesít.
Netes leírások szerint 3400mAh-ánál többet ebben a méretben a jelenlegi, illetve Li-ion technikában nem tudnak elérni, de még az is jól jönne, ha annyi lenne.
Eleve probléma volt, hogy a 4db akkuból 3db egyforma feszültségű volt, 3.96V küröl, de egy jelentősebben eltért, csak valami 3,6xV-ot adott.
Azt külön feltöltöttem az 50mv-os megengedett max. eltérési határon belülre, majd a 4 akkut pakkként töltöttem tovább 4,2V-os feszre beállított stab. táppal, mindösszesen 3-4száz miliamperrel.
vagy 3 óra múlva néztem meg a csomagot, a feszültség elérte a korlátot, így feltöltöttnek vettem.
Az egyes cellák között volt egy kis eltérés, lényegesebben a kakukktojás cella tért el most is, az már 4,22-őn volt a többi meg még csak 4,12-4,16 között.Rátettem egy 12V-21W-os ízzót, egy 2,2ohmos ellenálláson keresztül a csomgra terhelésként így összesen 26W terhelés volt rajta és 1,6xA folyt a körben.
Ezt a terhelést bírta a pakk 23 percig, aztán hírtelen esni kezdett a csomag feszültsége.
A kakukktojás cella már 1,5V-on járt, egy másik pedig 2,8V-on, a maradék kettő még 3,0-3,1V-on.
Fél perc pihenő után kettő cella 3,3-3,4Vra kúszott vissza, egy 3,párszázad, a kakukktojás pedig 2,1V-ra.
Azt már nem is mondom, hogy a cella, felirata szerint tartalmaz védő áramkört.Azon túl hogy a csomag fele teljesen defektes a másik fele is a töredékét adja annak is amit adhatna, nem hogy annak, amit ráírtak.
Számításom szerint 580mAh-át produkáltak 14,8V névleges feszültség mellett, ez 8,xWh, ami azonos a 8 akksiból álló, 9,6V-os névleges feszültségű, NiMH pakkom teljesítményével 1700-as cellákkal.Ennyit az Ebay Li akkukról.
Üdv.
Batman2 - Viva la Mercedes W123-200D 1979
-
#50738
DrojDtroll
veterán
DrojDtroll
veterán
Van egy hajtóműves brushless motorom. 8 kivezetése van. (piros, piros, citromsárga, zöld, barna, barna, kék, fekete)
Hogyan tudom megállapítani hogy melyik kivezetés micsoda?
-
varmi2
nagyúr
Lenne egy elméleti kérdésem.
Egy led sort akarok üzemeltetni, egy aksiról.
A led 12V és az egész 15W
Míg az aksi, az 12V 3000mAh
Tehát a kérdésem, hogy ez az aksi meddig tudja működtetni ezt a led sort?
Az én számításom:
15Wh fogyaszt a ledAksi :
12V*3Ah=36Wh
Tehát 36/15=2.4 órá át tud világítani a ledsor, jól számoltam?Klaustrofóbia- Félelem a zárt helyektől, például, ha zárva van a KOCSMA!
-
#50731
schawo
titán
csabyka666
#50730
válasz
csabyka666
#50730
üzenetére
"mellesleg" Szóval engem érdekelne
De nem tudom, mit ér egy ilyen táp.evDirect villanyautós töltőhálózat
-
#50729
csabyka666
veterán
csabyka666
veterán
Köszönöm a válaszokat! Igen, közben látom a 70W-ot a hátulján, én notikhoz gondoltam univerzális tápegységként, de lehet nem lenne elég, 20V-on 3A még elméletben is csak 60W, a gyakorlatban szerintem talán 50W ha megvan... :/
Ágdarálást, kaszálást, területtisztítást vállalok profi gépekkel! Elsősorban Zala megye és vonzáskörzete, de minden megkeresést meghallgatok. +36305633091
-
don_peter
senior tag
Uraim, tudna nekem valaki segíteni egy 29F800 memória felprogramozásában?
Sajnos nincs ADP-19-es adapterem, és ehhez persze kellene.

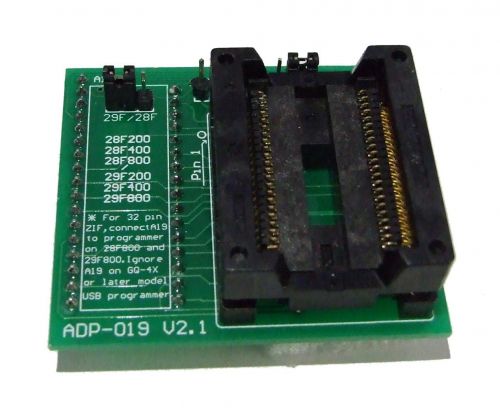

Csatolok egy képet milyen adapterre lenne szükségem, hogy tudjam programozni.
Pesten lenne jó, ha valaki megtudná írni, ezzel 2 legyet ütnék egy csapásra, kiderülne hogy jó e a memória és lenne rajta adat, könnyebben tudnám megírni rá a programot.Ha valaki feltudná programozni, vagy tud olyat akinek ez menne, az jelezze nekem itt vagy privátban.
Előre is köszi...
----== Neo Geo és Arcade Fórum : www.neo-geo.hu ==----
-
#50727
Kernel
nagyúr
csabyka666
#50723
Kernel
nagyúr
válasz
csabyka666
#50723
üzenetére
Nem is csak az a gond, hogy régi, de valami német szabvány, ami nálunk soha nem is volt (vagy én nem láttam), így kicsi az esély beszerezni.
Mondjuk én előbb próbáltam volna ki a működését (ideiglenes betáppal), mint csatlakozó után menni.
Jó lehet olyannak is, aki tápegységet akar építeni, alapnak felhasználni, digitális kijelzővel ellátni stb. igény szerint.
Kereskedelemhez, árbecsléshez nem értek, ezt már embere válogatja, kinek mit ér meg.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50726
schawo
titán
csabyka666
#50723
válasz
csabyka666
#50723
üzenetére
U = Anzeige + 35%
Engem egyébként talán érdekelne
[ Szerkesztve ]
evDirect villanyautós töltőhálózat
-
#50725
Lompos48
nagyúr
csabyka666
#50723
Lompos48
nagyúr
válasz
csabyka666
#50723
üzenetére
Labortápnak használható 30V és 1A határig. Kisebb kapcsolások táplálására jó. Nem lesz sok lelkes érdeklődő, de van, akinek hasznos lehet.
A csatlakozót le lehe cserélni más típusra, vagy akár a tápkábelt direkt is be lehet kötni. Nagyon valószínű, hogy a szűrőkondenzátorokat cserélni kell benne a koruk miatt. -
#50724
darvinya
titán
csabyka666
#50723
darvinya
titán
válasz
csabyka666
#50723
üzenetére
HR elektronika, ott vannak ilyen ősrégi készülékek.
Made Robot by Robot −Xiaomi 12T Pro gyászruhás / '06 Focus kombi szürke
-
#50723
csabyka666
veterán
csabyka666
veterán
Üdv!
Került hozzám egy ilyen készülék, még az ősidőkből származhat (a képek nagyíthatók):
Sajnos beindítani nem tudom, mert nincs hozzá kábelem. Ma voltam pár boltban, de azt mondták, felejtős a téma, ez annyira régi készülék, hogy ehhez kábelt nem fogok találni. Gondolom valahogy át lehetne alakítani, de egyelőre nem foglalkoztam a dologgal.
A kérdésem az lenne, hogy van-e még létjogosultsága a készüléknek, illetve mennyit érhet (amennyiben működik, illetve amennyiben nem működik)? Ha valakit érdekel közületek, nyugodtan küldjön nekem egy privátot, és megbeszéljük a részleteket. Bocsi, tudom, hogy nem ez a hardverapró, de itt sok olyan ember megfordul, aki érti ezt a műszer-témát, szóval most az egyszer nézzétek el nekem.
Köszi előre is!
Ágdarálást, kaszálást, területtisztítást vállalok profi gépekkel! Elsősorban Zala megye és vonzáskörzete, de minden megkeresést meghallgatok. +36305633091
-
#50718
csabyka666
veterán
Kernel
#50710
-
Kernel
nagyúr
válasz
varmi2
#50714
üzenetére
eBayen általában épp úgy szokták közölni, ahogy a linken is látszik:
Latching type, push it—on, push it again — off
Vagy locking / steady.
Reteszelés nélkül pl. momentary push button.
Ha nem egyértelmű, akkor másik eladót kell keresni, ahol normálisan le van írva.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
varmi2
nagyúr
Üdv.
Venni akarok egy kapcsolót. Ehhez hasonlót
A kérdésem az, hogy a leírásokban, akár az angolba is, mire figyeljek, ha olyan kapcsolót akarok venni, ami a benyomott állapotban maradjon a gomb, így zárja az áramkört. Majd a következő benyomásnál meg kiugorjon a zárt állásból.Klaustrofóbia- Félelem a zárt helyektől, például, ha zárva van a KOCSMA!
-
joysefke
veterán
Sziasztok!
Van egy ORION típusú kínai szendvicssütőm ami tönkrement, hiába helyezem áram alá, nem világít a bekapcsoltságjelző lámpája (bekapcsológomb nincs rajta). Gondolom kiégett a biztosíték, bár érteni nem értek hozzá.
Van valaki a IV-XIII-XIV kerületek környékén, aki olcsóbban megjavítja nekem, mint amennyiért újat vehetek?
üdv
J.Képek:
alulról:

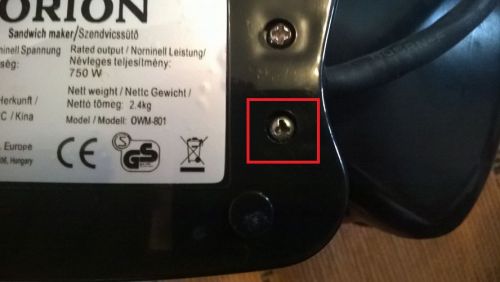

speckó csavar:
[ Szerkesztve ]
-
#50710
Kernel
nagyúr
csabyka666
#50709
Kernel
nagyúr
válasz
csabyka666
#50709
üzenetére
Ha ugyanakkora keresztmetszetű vezetéket használsz átkötésnek, mint a szerkezet többi részén is van, abban még a Legfelsőbb Konstruktőr (Jó Isten) sem találhat kivetnivalót.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50709
csabyka666
veterán
Kernel
#50689
csabyka666
veterán
válasz
Kernel
#50689
üzenetére
Ezt csak én fogom szerelni, ha arra kerül sor, szóval felcserélve biztosan nem lesz. Rendben, átkötöm majd, talán az a legegyszerűbb.
Gondoltam arra is, hogy a panelről a két piros vezetéket kiforrasztom, majd összeforrasztom őket, de akkor nem lenne jó a töltés, mert a töltő csatlakozója is a relés panelen van, szóval a két pirosnak is ott kell maradni. Csak azért kérdem, hogy ha forrasztok rá egy átkötést, akkor az áram át tud menni majd rajta gond nélkül? 6V 55W az izzó, ott 9-10 amper is mehet...de talán elég lesz.
Ágdarálást, kaszálást, területtisztítást vállalok profi gépekkel! Elsősorban Zala megye és vonzáskörzete, de minden megkeresést meghallgatok. +36305633091
-
Kernel
nagyúr
Nem biztos, lenne még olyan opció is, hogy alusínre ragasztani (amit egyébként is szoktak használni a nagyobb teljesítményű szalagok hűtéséhez), ezt a sínt is lekötni a védőföldre.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50706
mezis
félisten
gyenesmartin
#50704
mezis
félisten
válasz
gyenesmartin
#50704
üzenetére
Úgy látszik, hogy az egész LED szalagot kellene árnyékolnod. De akkor a fény sem fog kijönni belőle.
Illetve van egy átlátszó fém: DRÓTKERÍTÉS.mezis
-
#50705
Kernel
nagyúr
gyenesmartin
#50704
Kernel
nagyúr
válasz
gyenesmartin
#50704
üzenetére
Akkor például a LED-szalagra 100 nF kerámia kondenzátorokat tenni a +/- forrpontokra, több helyen is, amellett védőföldre kötni, plusz a bifiláris szűrők.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50704
gyenesmartin
őstag
Kernel
#50703
gyenesmartin
őstag
-
#50703
Kernel
nagyúr
gyenesmartin
#50702
Kernel
nagyúr
válasz
gyenesmartin
#50702
üzenetére
Táp és a LED-szalag között nincs PWM-fényerőszabályzó?

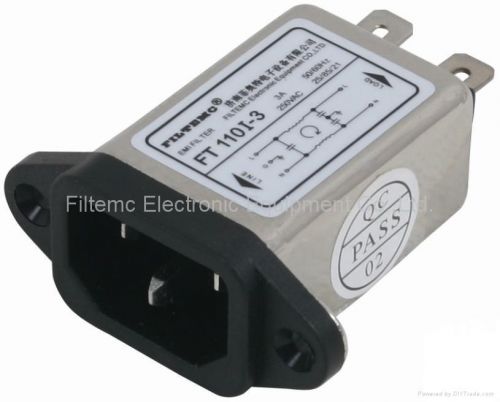

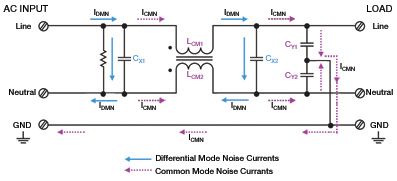

Ha nincs rendes szűrőkör a tápegységben, akkor pótolni kell, védőföldelt csatlakozást is lehet használni, ahol a védőföldet rákötni a tápegység negatív kimenetére, fémházra (a kettő általában ugyanaz).
Így talán elkerülhető, hogy a LED-szalag antennaként sugározza az impulzusokat.
Noha azt tudni kell, hogy kettős szigetelésű készüléket elvileg nem szabad védőföldessé alakítani, mert a védőföld csak addig biztonságos, míg nem jön rá valahonnan külső feszültség. Kettős szigetelésnél ez a veszély nem áll fenn.

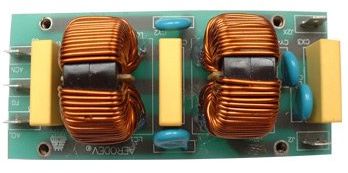

TV-kben általában dupla bifiláris szűrőkör szokott lenni. Pl. egy a csatlakozónál (fenti kép), másik a táppanelon, vagy a kettő egyben:
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50701
schawo
titán
gyenesmartin
#50700
válasz
gyenesmartin
#50700
üzenetére
Szerintem földelési probléma a rádiónal. Hasonló problémám volt egy ledfüggyönnyel a stúdióban. Több napom ment rá, mire rájöttem, hogy a mikrofon tápjánál gond volt a földeléssel.
evDirect villanyautós töltőhálózat
vannak nagyon silány cuccok, de az enyémen meglepődtem hogy ennyit tud
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Digitális Állampolgárság Program
- Samsung Galaxy Watch (Tizen és Wear OS) ingyenes számlapok, kupon kódok
- Adatmentés - HDD - SSD - Flash
- Kormányok / autós szimulátorok topikja
- S.T.A.L.K.E.R. 2: Heart of Chornobyl
- Steam topic
- iPhone topik
- Linux kezdőknek
- eBay-es kütyük kis pénzért
- Star Citizen
- További aktív témák...
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Axon Labs Kft.
Város: Budapest
