Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#23500
Lompos48
nagyúr
DonThomasino
#23499
Lompos48
nagyúr
válasz
DonThomasino
#23499
üzenetére
Bármilyennel sorba lehet kötni elméletileg. Azt mindenképp figyelni kell, hogy a testhez képest "lebegjenek". Ha valamelyik pólus testre van kötve, akkor természetesen zárlat/bumm/áramkorlát lesz belőle.
Amikor írják egy duplatápnál hogy párhuzamosítható
Azt neveztem én "tracking"-nek, azaz az egyik (master) követi a másikat (slave).
azt jelenti hogy duplájára növelhető a teljesítménye?
Igen, ha egyformák a tápok. De mondjuk inkább úgy, hogy összeadódik a 2 táp árama.
-
#23498
Lompos48
nagyúr
DonThomasino
#23497
Lompos48
nagyúr
válasz
DonThomasino
#23497
üzenetére
Párhuzamosítani csak "tracking" üzemmódra felkészített feszültségforrásokat lehet. Ezeket csak sorba. Párhuzamosan áramforrásokat szabad/lehet. Da ha a célod a 2x30V ból 60 V, akkor szerencséd van, mert sorbakötve (ami lehetséges és szabad) pont ezt éred el.
-
#23497
DonThomasino
veterán
DonThomasino
veterán
Lompos mester:
Van nekem a labortápom amit láttál...
Ha lenne még egy ugyanolyanom lehetne őket párhuzamosítani?
Akkor a 2x30V ból 60 V lenne?
-
Batman2
őstag
válasz
Lompos48
#23493
üzenetére
No igen, 7A, de nem feltétlen kell hogy folyamatosan elérje a 7A-t, lehet elég, ha már rendszeresen impulzusokban eléri (bár kell legyen némi késleltése a megszólalásának).
Volt a kimeneten 3x470mikró-16V, előtte 1x4700mikró-6,3V (korábban ezzel volt a legjobb), aztán elkezdtem próbálgatni pár garantált low ESR kondit: 2700mikró-6,3V, 2200mikró-10V.
A bemenetet 3x220mikró-16V-ossal kezdtem, aztán rátettem még egy 220mikrósat, de század ampert sem vátozott az áramerő.Én azt olavstam valahol lejjeb a doksiban (Application hints), hogy elég plasztikus az IC, sokféle kondival és induktorral működik.
A visszacsatolásra írja még, hogy érzékeny a zavarokra, távol kell tartani az induktivitás fluxusától, éppen ezért is vezettem az ellenkező oldalán a nyáklapnak, de így meg lehet túl hosszú, vagy még így is felveszi a zavarokat, de az ellen nem tudom mit lehet tenni.
Érdemes kipróbálnod, ha ki tudsz belőle szedni 5A-t megközelítő áramot, akkor nagy ember vagy !
Üdv.
-
Lompos48
nagyúr
válasz
Lompos48
#23491
üzenetére
A túláramvédelem tipikus értékének 7A van megadva. Ezért azt kevésbé gyanítom. Ellenben fontosnak emlegetik az induktivitás meg a kimeneti kondenzátorok megválasztását. Lehet mégiscsak azokból kell zsonglőrködni. Fontos a több kondi párhuzamos kötése az ESR érték csökkentése érdekében.
Sajnos nem használtam soha ezt az IC-t, de kezdek kíváncsivá válni. Próbálok majd szerezni egyet és eljátszadozni, mert "megéri". Elkellene/lehetne mélyedni a hullámformák szkóppal való vizsgálatában is. -
Batman2
őstag
válasz
Lompos48
#23490
üzenetére
Igen, pontosan, csökkenni kezd a feszültség, már nem tudja stabilan tartani !
Ellenállással tesztelem, azzal szimulálom a fogyasztót, és sajnos 2,2-2,4A-es terhelés esetén már 2,0V-ra esik le a feszültség.
A bemeneten egy 12V-os zselés akku van. Mikor leadja a 2,xA-t, akkor a zselés akku 12,4V nyugalmi feszültésége leseik 11,4V-ra, tehát még mindíg van bőven szufla.Én a túláram védelmére gyanakszom, hogy túl hamar szólal meg !
Valami olyan rémlik a dokumentációból, hogy ha a kimeneti kondi nem eléggé puffereli a kimenetet (nincs elég kapacitás, vagy túl magas az ESR), akkor nagyobb terhelésnél túl nagyra ugorhat csúcsban az átfolyt áram és beindul a védelem.
Ez lehet ?Üdv.
-
Batman2
őstag
válasz
Lompos48
#23484
üzenetére
Csak nem jó valami ennél az LM2678-askapcs üzemű tápnál !
Átszereltem arra a fóliára, amit Te is megnéztél és megcseréltem a visszacsatolás és a ki/be kapcsoló lábat is, hogy több fólia rész maradhasson a bemenetnek.
Akárhogy próbálom, 2,2A-nél nem jön belőle ki több, pedig elvileg 5A-es az IC !
Hiába teszek rá több kondit, meg sem mozdul az áramerő, stabilan 2,20A, ha a tekercset cserélem le, akkor is ez a csúcs, legfeljebb csak lefelé megy. Ugyanennyit ad 120mikrohenri 6-7A-es, nagy tekerccsel és 4-5A-es 15mikrohenris, SMD tekerccsel is.
Kisebb teljestíményű, nagyobb vagy kisebb induktivitású tekerccsel csak kevesebbet ad.Mondjuk kezdettől fogva ez volt a bajom ezzel az IC-vel, hogy nem sikerült belőle 2,2-2,3A-nél többet kiszedni. Aztán addig csereberéltem a kondit, tekercset, vastagítottam a fólia csíkot, hogy kijött belőle 3,3A az ideálisnak egyáltalán nem mondható korábbi nyáklapomon !
Mi lehet vajon a baj, mikor itt vastagabbak a vezetősávok, relative kicsik a távok és mégis keveset ad. Netán a visszacsatoló vezeték kialakítása nem jó ?
Üdv.
-
#23486
Wind-Storm
őstag
moha21
#23476
Wind-Storm
őstag
válasz
moha21
#23476
üzenetére
honnan, hová?
A hálózati váltóáram a power jack-re.
Ez a lényeg, az elmélet ez nem gyakorlat. Gyakorlatban nincs végtelen ellenállás csak elegendően nagy. Másrészt próbalámpával illik nézni ( tehát terhelve).
Hogy érted a próbalámpát? Feszültséget szeretnék mérni...
Mi az élmény benne?
Ironikus voltam. A felület érintésekor értelemszerűen ráz.Másrészt a mért hálózat földelése megfelelő -e?
Muszáj annak lennie, a gyakorlatban minden EPH-n van mindennel.
Azt hiszem venni fogok valami ilyesmi stabilizáltat. Engem ne baszogasson bedugásnál... Ennek elég csekély a feszültség és csatlakozó választéka.
Ez [link] bár kapcsolóüzemű amit nem veszek, már elég választékos csatlakozó ügyileg, de még mindig hiányzik az 5Volt (mert a mostani kapcsüzemű 1 amperesemen van olyan is)
Esetleg valakinek típus ötlete a megfelelő 2 Amperes 3; 4,5; 5; 6; 7,5; 12V feszültségeket tudó stabilizáltra?
-
sörösló
aktív tag
-
Lompos48
nagyúr
válasz
kjani18
#23475
üzenetére
Kiindulási alapnak ez az áramkör lehet irányadó:
Természetesen a D1 és LED elhagyhatók. A jobbfelőli kimenetre kell kötni hidat és szűrést. Mielőtt rákapcsolnánk a LEDekre illene alaposan megméregetni egy helyettesítő terhelésen. Még jobb lenne akár oszcilloszkóppal is megnézegetni a kimeneti "eredményt".
Ugyanakkor át kellene gondolni, hogy nem-e lenne jobb (ha egyáltalán lehetséges) a LEDek átcsoportosítása, mert így a szükséges 167V (ha jól emlékszem) nem biztos, hogy túl stabil és pontos lesz.
-
Batman2
őstag
válasz
Lompos48
#23477
üzenetére
Node valóban elvileg a leválasztott, normális kapcs üzemi hálózati tápoknál trafón, keresztül megy az áram és optocsatolón a visszacsatoló, szabályozó fesz. jel, tehét teljesen el kellene szigetelődnie a kisfesz résznek a a hálózat fázisától !
Akkor hogy-hogy mégis világít a fázisceruza ??Azt mondod, hogy trafós, valódi galvanikus leválasztás helyett, előtét kondin keresztül csatlakozik a hálózat a kisfesz részhez ?
Hagyományos trafónál valóban sohasem tapasztaltam fázist a kisfesz oldalon.
Üdv.
-
-
#23477
Lompos48
nagyúr
Wind-Storm
#23474
Lompos48
nagyúr
válasz
Wind-Storm
#23474
üzenetére
Ezt hívják kapacitív csatolásnak.
-
#23476
moha21
veterán
Wind-Storm
#23474
moha21
veterán
válasz
Wind-Storm
#23474
üzenetére
"Áthúz a váltóáram,"
honnan, hová?"Hol itt a galvanikus leválasztás?!"
ugyanúgy a transzformátoron. nem véletlen szokott optocsatoló is lenni bennük."Multiméterrel mérni nem tudom a feszültséget olyan csekély az áramerősség, hiába az elméleti végtelen ellenállás, gyakorlatban még sincs így és azonnal kiegyenlíti a feszültséget."
Ez a lényeg, az elmélet ez nem gyakorlat. Gyakorlatban nincs végtelen ellenállás csak elegendően nagy. Másrészt próbalámpával illik nézni ( tehát terhelve).
"Kifejezetten kellemes élmény egy földelt eszközzel érintkezni és úgy bedugni érintvén a power jack-et."
Mi az élmény benne?
Másrészt a mért hálózat földelése megfelelő -e?
-
#23474
Wind-Storm
őstag
Wind-Storm
őstag
Ha már szóba jött az érintésvédelem.
Az összes létező kapcsolóüzemű táppal amit valaha is láttam, ez a helyzet.
Áthúz a váltóáram, holott kizárólagosan földfüggetlen DC feszültségnek kéne jelen lennie a power jack (+) és (-) pólusai közt.
Hol itt a galvanikus leválasztás?!
Multiméterrel mérni nem tudom a feszültséget olyan csekély az áramerősség, hiába az elméleti végtelen ellenállás, gyakorlatban még sincs így és azonnal kiegyenlíti a feszültséget.
Bezzeg a passzív trafós eszközöknél ilyet még nem tapasztaltam, galvanikus leválasztás ide vagy oda.. szánalom.
Kifejezetten kellemes élmény egy földelt eszközzel érintkezni és úgy bedugni érintvén a power jack-et.
-
mezis
félisten
válasz
kjani18
#23469
üzenetére
Az 20-30 mA-es (néhány Wattos) LED fényforrásoknál van egy néhány száz nF-os kondenzátor vele sorban egy Graetz aztán kovetkeznek a LED-ek. (A kondenzátorral van párhuzamosan egy kb 1 MOhmos ellenállás is, hogy ne csípjen. Meg az egyenfeszt is simítgatja egy kondenzátor.
) -
-
zka67
őstag
Nem-nem!
Ezt már megcsináljuk, lesz-ami-lesz Ahogy Lompos is mondta, amelyik tranyó meleg volt, azt szépen kiforrasztod egy csípőfogóval. Ha nincs otthon másik tranyód, akkor kiveszed az utolsó led tranyóját és azzal próbálod. Ha kérhetem a kapcsrajzot ismét, ne kelljen állandóan keresgélnem... Aztán mérünk, ha nem működik.
-
#23462
Lompos48
nagyúr
DonThomasino
#23461
Lompos48
nagyúr
válasz
DonThomasino
#23461
üzenetére
Igen. Csak azért érdemes mindhármat sorba kötni a jó működéshez.
-
#23461
DonThomasino
veterán
DonThomasino
veterán
Weller TCP fűtőbetét bekötésénél mindegy hogy mit hova kötök igaz?
A kapcsolónál úgyszintén...? -
#23460
csabyka666
veterán
Hujikolp
#23459
válasz
Hujikolp
#23459
üzenetére
Köszönöm neked is!
A lényeg ezek szerint, hogy a LED nyitófeszültségét, ÉS az áramot is figyelembe kell venni, tehát nem elég csak annyi (ahogy én akartam az előbb), hogy csak az ellenállás és a tápfeszültség alapján számolom ki az áramkörben folyó áramot.
MOD: Jók ezek az on-line kalkulátorok, de szeretném érteni, hogy mi miért van úgy, ahogy.
-
#23459
Hujikolp
őstag
csabyka666
#23458
válasz
csabyka666
#23458
üzenetére
Ha van a LED-nek adatlapja, akkor abból érdemes kinézni az adatait, ha nincs, akkor meg kell állapítani milyen. (szinte biztos, hogy kis áramút fogsz ki, és nem power ledet) A kis áramúaknak, álltalában 20mA-re van megadva a nyitó feszültsége az adatlapokban.
Legjobb előtét számoló: Hobbielektronikán
Illetve, a különböző színű LED-eknek más és más a nyitó feszültségük 10-20mA-en. E honlapon alul. De vannak más táblázatok is.
A power ledeknél pedig már csak áramgenerátoros üzemmóddal illik meghajtani, mivel ha feszültségre stabilizálunk, akkor akár 0.1V-os feszültség esés/ növekedés a led-en akár +-100-200mA értéket is változtat. És ez változhat a led melegedése miatt is. Áramgenerátornál, pedig a beállított áram halad át, és esik valamekkora feszültség rajta.
-
#23458
csabyka666
veterán
doc
#23457
-
#23457
doc
nagyúr
csabyka666
#23456
doc
nagyúr
válasz
csabyka666
#23456
üzenetére
nem egeszen...
a LED feszultsege az nagyjabol fix (adatlapjarol lenezheto, szintol/tipustol fugg)
a maradek feszultseg az, amivel a vele sorban kotott tobbi elemnel (pl. ellenallas) szamolni kell
pl. ha a LED mondjuk 3V-os, akkor 12V tapnal csak 9V lesz az ellenallason, vagyis a 20mA-hez 9/0.02 = 450 Ohm kellPHM
a valtozas regi (par napos), csak lassan terjed a feny, es most jutott el Hozzad
(csunya gonosz cache biztos utbaallt) -
#23456
csabyka666
veterán
Hm. Köszi a választ mindenkinek!
Ezek szerint pont fordítva közelítettem meg a dolgot. Tehát akkor újra! A LED áramvezérelt eszköz, ezért a rajta átfolyó áram nagyságától függ, hogy mennyi lesz a rajta eső feszültség.
Tehát, ha van egy 12V-os feszültségforrásom, és én meg akarok hajtani egy LED-et, ami 20mA-t igényel, akkor elé kell tennem egy 600 Ohm-os előtétellenállást, hogy az áramkörben 20mA áram induljon meg - és a többi már a LED dolga?
-
Lompos48
nagyúr
Igen van, de nagyobb hőmérséklet kilengések már biztosan ártanak neki. Ha túlárammal hajtanak meg LEDet vagy LEDeket, akkor az leginkább a pásztázott vezérlésnél van, ahol végeredményként a diódánkénti áram átlagértéke nem haladja meg sőt, legtöbbször kisebb az ajánlott értéknél. A fényereje pedig ugyanolyan jó (lásd sok digitális óra esetében).
Hőmérsékletmérésre pedig sokkal inkább egy akármilyen szilícium p-n átmenetet (dióda vagy akár fél-tranzisztor) ajánlott a piszokul stabil -2mV/°C értékkel. -
PHM
addikt
válasz
Lompos48
#23449
üzenetére
Abszolút igaz.
(#23450) doc:
Ez igaz, annyiban azonban árnyaltabb a helyzet, hogy a ledek nyitóirányú
feszültsége csökken a melegedés hatására.
Ezt nem árt számításba venni, ha az adott ledet az adatlapján megadott
maximum áramon, vagy azon túl akarjuk meghajtani.
(Ez ugyan nem ajánlott, de van rá példa.)
Ja, és a nyitóirányú feszültség valamelyest függ az átfolyó áramtól is. -
#23450
doc
nagyúr
csabyka666
#23446
doc
nagyúr
válasz
csabyka666
#23446
üzenetére
en ugyan koca vagyok, de ahogy en ertem:
az hogy a LEDen mekkora feszultseg esik, kb. fix
a 'fennmarado' feszultseget fogja kapni az ellenallas
az ellenallassal azt tudod beallitani hogy mekkora aram folyjon az aramkorben, vagyis hogy mennyire legyen eros a LED fenyepl:
a LEDen 2.8V fesz lesz, 5V a tapfeszultseg
ekkor az ellenallasod 5-2.8 = 2.2V-ot kap
a LED-nek szeretnel 20mA-t, hogy erosen vilagitson
ekkor az R=U/I keplet alapjan 2.2/0.02 = 110 ohm ellenallas kell
ha gyengebb fenyerot szeretnel, mondjuk 10mA-t, akkor 220 ohmos ellenallas kell
(en tobbnyire 220 ohmot hasznalok, vettem is egy szatyornyi multkor, igy is boven eleg a fenyereje ha nem kimondottan vilagitani, hanem informalni kell, pl statusled vagy 7 szegmenses kijelzo) -
#23448
kjani18
őstag
csabyka666
#23446
kjani18
őstag
válasz
csabyka666
#23446
üzenetére
A leden a feszültségesés és a nyitó (gyújtó) feszültség nem ugyanaz. Mondjuk úgy, hogy a led ellenállása változik, ezért az átmenő áramot korlátozni kell.
-
#23447
PHM
addikt
csabyka666
#23446
PHM
addikt
válasz
csabyka666
#23446
üzenetére
Nem. A led, mint írtad is, áramvezérelt eszköz.
Ha megkapja a kellő áramot, a nyitófeszültsége,
azaz a rajta eső feszültség nagyjából annyi lesz,
mint amennyi az adott áramhoz tartozik az adatlapjában.
Ezt pedig azért érdemes tudni, hogy kiszámolható legyen az előtét
ellenállás értéke. Erre szinte mindig szükség van.
A ledek nyitóirányú karakterisztikája ugyanis hasonlít a normál diódákéhoz,
azaz egészen kis feszültség emelkedés nagy áram növekedéssel járhat. -
#23446
csabyka666
veterán
Üdv mindenkinek!
LED-ekkel kapcsolatban lenne egy kérdésem. Jól értelmezem, hogy azért kell az előtét ellenállás a LED elé, hogy ezzel egy feszültségosztót hozzunk létre, és a LED-en akkora feszültség essen (nyitófeszültség), amennyit gyárilag előírnak neki?
Azt olvastam, hogy a LED "áramvezérelt eszköz", és ez kicsit megzavart. Tulajdonképpen a LED "saját magának szabályozza" az áramot annak függvényében, hogy mekkora feszültséget adunk neki, igaz? Szóval nem kell foglalkoznunk az árammal, mert ha megkapja a nyitófeszültséget, akkor így is -úgy is akkora áram fog folyni rajta, amennyi szükséges?Köszi!
-
Phvhun
őstag
válasz
Lompos48
#23443
üzenetére
Direkt facsarászom a szavakat. Egyébként az volt a gond, hogy a teljes nevemmel tudtam csak belépni, nem a felhasználónévvel. Fura.
Doc: Azért rendelek webshopból, mert egyszerre sokféle mütyűrt veszek, és nem szeretem amikor minden egyes különféle ellenállásért el kell mászkáljon az eladó, miközben várok rá, és mögöttem a sor is.
-
Phvhun
őstag
Regeltem lomexbe, de sehogy se tudok bejelentkezni. 4 féle böngészőt próbáltam, tuti jó jelszót írok be, de emlékeztetőt se küldi el.
Nektek megy ?Szerk: egyébként omron mikrokapcsolót akarok venni, ha máshol is lehet kapni 2 napon belül, akkor megköszönném, ha útbaigazítanátok. ( Budapesten házhozvivés nélkül )
-
joecontra
addikt
válasz
Hunork
#23438
üzenetére
hogy hallott egy átalakító kábelről, ami még elviselhető áron van (2k), de még a bolt sem adott el belőle egyet sem
Talán azért mert nem működne. Az ilyen kábelekben még annyi elektronika sincs mint az általad belinkelt sémán.Ahhoz, hogy a monitor szinkronizáljon, a SCART-on kijövő szinkronjel frekvenciájának legalább duplájának kéne lennie.
Aki ilyet árul és ezt tudja az szemét, aki pedig ilyet árul és még ezt sem tudja az idióta ráadásul másokat is félrevezet a hülyeségével.
Üdv,
J -
Hunork
veterán
válasz
joecontra
#23437
üzenetére
Köszönöm a gyors reakciót, este beszélek vele, és ideirányítom. Annyit még mondott az imént, hogy hallott egy átalakító kábelről, ami még elviselhető áron van (2k), de még a bolt sem adott el belőle egyet sem. Box-os megoldás létezik, de az meg 17k, ennyit nem fizetne...
-
Hunork
veterán
Üdv mindenkinek!
Egy kedves barátom problémáját szeretném itt tolmácsolni.
A kérdés kocka lesz, de ez tőle természetes, ha kell, reszel/fűrészel/forraszt/szétszed/bütyköl, hogy egy adott kérdés megoldható legyen mondjuk 1670 Ft-ból, és ne 15.000 Ft-ból...Tehát: Egy videóból és egy CRT monitorból (ez van itthon) szeretne TV-t csinálni néhány száz pénzért....
A monitor egy Compaq P75, nem szar, kár volna kidobni, anoalóg adás meg lesz még évekig!Egy kép:

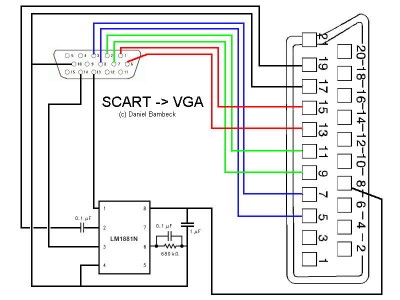

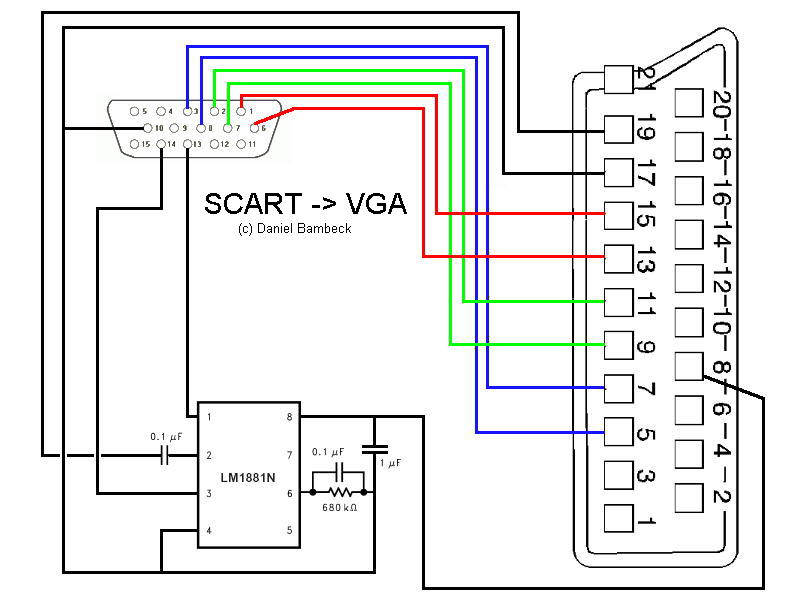

És egy link: [link]
Ha van kérdés, rögvest felhívom, vagy rábeszélem, hogy végre regisztráljon be erre a remek oldalra! Mondtam neki, hogy itt biztos kap érdemi választ, ha már máshol nem kapott!
Válaszokat, egyéb kérdéseket köszönöm a nevében is!
-
Batman2
őstag
Egy LM 2678-as kapcs üzemű tápegység IC-hez készítenék nyákot !
Megfelelő e ennek a nyáknak a rajzolata, gondolok itt elsősorban a föld sávra ?
Az én ICm 3,3V-os ennyi a különbség.
A bemeneti részen a vékony szakaszon cinnel, vagy drót darabbal növelném a vezető sáv keresztmettszetét.Üdv.
-
doc
nagyúr
válasz
Lompos48
#23430
üzenetére
koszi mindkettotoknek, akkor OpAmp kell, eldolt
Lompos48:
igen, fototranzisztorraol van szo (ezt irtam is az eredeti postban), konkretan egy regi, golyos egerbol kiszedett IR led es tranzisztor (amik ugye ugy mukodnek majd, mint a fotocellas ajto)
tegnap osszeraktam egy breadboardon, mukodik szepen, a feszultsegosztobol jovo feszultseg gyonyoruen valtozik mikor eltakarom a ledet/tranzisztortaz egyetlen gondom hogy eppen nincs itthon muveleti erositom
de mindjart korulnezek, hatha valami bontott aramkorbol ki tudok vadaszni egyet esetleg tipp hogy miben lehet ilyen? (szamitogepes kartyak, TV, monitor nyakok vannak keznel) -
-
CPT.Pirk
Jómunkásember
Általában úgy van megadva egy opamp tápellátása, hogy:
VCC+ ... 18 V
VCC− ... −18 VEz annyit tesz, hogy vagy "dupla" tápról hajtod, vagy +36V és GND van kötve a lábakra. Ez utóbbi esetben a sima, nem rail-to-rail opamp nem tudja elérni a kimeneten a 0V-t, egy kis feszültség mindig maradni fog a kapcsolástechnikájának kimeneti része miatt. (ezért használnak dupla tápot, ott ez a jelenség nincs)
Ha viszont rail-to-rail az opamp, akkor egy tápfeszes táplálás mellett is le tud menni a kimenet 0V-ra.
-
CPT.Pirk
Jómunkásember
Csinálj egy komparátort egy akármilyen rail-to-rail műveleti erősítővel (pl. olcsó lm324). A nem invertáló lábán egy osztóval állítsd be a 3V feletti feszültséget ami tetszik, így a kimenetén csak akkor lesz +5V, ha a bemenet az invertáló lábon túllépi a beállítottat, minden más esetben 0V lesz.
A 74HC14 kapcsolási feszültsége táp függő. Pl. a bekapcsolási fesz csak +6V táp mellett éri el a 3.14V-t, 4.5V-n csak 2.18V, a 0-ra váltáshoz tartozó feszültség is hasonló képen alakul. A 74HCT14 hasonló, de mindkét feszültség alacsonyabb. Így azt tudom mondani, ha van 6V-s táp, akkor megpróbálhatod a 74hc14-et, ha csak 5V van, akkor nem. *ha jól értelmeztem az adatlap 10-es táblázatát. [link]
-
And
veterán
A 74HC és HCT 14-es között funkcióban nem lehet különbség (mindkettő invertál), és a T jelöléssel ellátott verzió az csak TTL-szintekkel és 5V-os tápfesszel működik.
Schmitt-trigger: hiszterézises komparátor, ami akár egyetlen op-amp fokozattal (pozitív visszacsatolással) is kialakítható: [link]. -
doc
nagyúr
egy kis tanacsot kernek...
van egy fotocellam, es azt szeretnem hogy ez (vagyis az, hogy a szenzor latja-e az IR jelet, vagy megszakadt) digitalis formaban jelenne meg egy tranzisztor bazisan
tehat menjen szepen a fotocella, majd ha megszakitjak, akkor tortenjen 'valami'
addig eljutottam hogy a fototranzisztort egy feszultsegosztoba kotom, igy van egy olyan pontom az aramkorben, ahol mondjuk 3V merheto alapesetben, es ez 5V-ra ugrik ha megszakitjak a sugarat
ez mar 'majdnem jo', de en azt szeretnem hogy vagy 0 vagy 5V legyen, igy a rakotott tranzisztor vagy teljesen zart, vagy teljesen nyitott legyenelso korben homalyos emlekeimbol a 'schmitt trigger' ugrott be, van is itthon 74HC14 es 74HCT14, en ugy emlekeztem hogy a masodik az inverter, az elso az nem invertal, de az adatlap alapjan igen
raadasul itt nem latok beallitasi lehetoseget hogy milyen bemeno feszultsegnel billenjen, ez a TTL szabvanynak megfelelo szinteket hasznalja?van esetleg valami mas, egyszeru aramkori megoldas arra amit szeretnek?
-
#23423
totya694
őstag
DonThomasino
#23422
válasz
DonThomasino
#23422
üzenetére
Elméletileg az nem tudta annyira fizikailag megrázni,hogy fűtő szál össze gubancolódjon és szerintem a Weller nem is olyan minőségben dolgozik,hogy ez bekövetkezhessen.
Ez azért egy kicsit más betét (se távtartó porcelánok se semmi csak fel van tekerve egy porcelán rúdra azt ennyi) -
#23420
totya694
őstag
DonThomasino
#23419
válasz
DonThomasino
#23419
üzenetére
Üdv
De hol lett kifúrva? -
CPT.Pirk
Jómunkásember
válasz
Phvhun
#23416
üzenetére
Nem kell párhuzamos port (bár nem biztos h. értem mire gondoltál), szépen sorban küldj el minden mért értéket a soros porton folyamatosan.
Nálam ez úgy néz ki, hogy van az AD modulom 2 csatornával, az sima soros kommunikációval rajta van az FPGA-n, az a bejövő 12 bites bináris értéket átteszi először BCD számba, majd aztán a BCD-t ASCII kódba és úgy küldi el a pc felé, ilyen módon rögtön decimális értékek esnek be a soros portra, amiket nem kell később tovább alakítani a gépen.
Valamint még maga az uart modul az fpga-ban csinál extraként egy x-on x-off karakter hozzáillesztést is, mert egyszerre küldi el a 2 * 4 decimális karaktert ennek így az elejét és a végét könnyű érzékelni egy alig pár soros bash / awk scripttel.
Az uart - usb híd meg egy közönséges FTDI232-es megoldás, az az egyik mai oprendszerben sem igényel driver telepítést. -
And
veterán
válasz
Phvhun
#23416
üzenetére
"Microchip webshopját néztem, de regisztrálásnál cégnevet kell beírni, az meg nem sok van nekem."
Chipcad != Microchip webshop.
"Virtuális párhuzamos porttal meg nem sokra mennék, mert az nem tud A/D konvertálást csinálni 6 csatornán egyszerűen."
Igaz, de attól még a konverter soros oldalán ugyanúgy lóghat egy ADC-vel rendelkező akármilyen kontroller, még csak USB-snek sem kell lennie, pont ez volna a lényeg.. -
Phvhun
őstag
válasz
CPT.Pirk
#23413
üzenetére
FPGA-val egyébként is akarok foglalkozni később, de talán ehhez a feladathoz egy pic egyszerűbb lenne. Lomexet azért néztem, mert kéne omron kapcsolót vennem onnan, de csak pár forint, és fel kell húzni a rendelést 2500-ra.
Microchip webshopját néztem, de regisztrálásnál cégnevet kell beírni, az meg nem sok van nekem.
Virtuális párhuzamos porttal meg nem sokra mennék, mert az nem tud A/D konvertálást csinálni 6 csatornán egyszerűen.
-
PHM
addikt
-
And
veterán
válasz
Phvhun
#23412
üzenetére
Mondjuk (alaptípusokon kívül) PIC-et nem a Lomexben keresünk, hanem a Microchip-et hivatalosan forgalmazó ChipCad-nél. A szoftvert meg bizonyára át lehet reszelni más USB-s típushoz is, csak nem biztos, hogy érdemes. Raktáron van 18F4455-ös típusból, igaz pont nem PDIP, csak a két másik tokozás (QFN, TQFP), de egy telefont minimum megér a kérdés feléjük.
Mod: másik megoldás lehet egy USB/soros interface használata, valamelyik FTDI-gyártmány formájában, pl. FT232R, aminek a (többféle oprendszer alá is létező drivere) segítségével kapsz egy virtuális soros csatolót, COM-portot. -
Phvhun
őstag
Sziasztok,
akarok csinálni egy usb-s kütyüt, ami 6 A/D értékét viszi át gépre egy általam írt programba.
Találtam egy [ilyen] tutort, [PIC18F4455] van az áramkörben, viszont lomexben csak [PIC18F452]-t találtam, ami közel áll hozzá. Nehéz átszerkeszteni a kapcsrajzot, és a szoftvert erre a picre?Esetleg valami más megoldást tudnátok ajánlani ?
-
#23402
totya694
őstag
DonThomasino
#23399
válasz
DonThomasino
#23399
üzenetére
Én amikor megvettem a hőlég forrasztómat hibás volt.A betétje nem volt elszakadva "de" össze voltak kuszálódva a szálai és abból már tudtam,hogy azt cserélni kell(230V-os betét)
Ki is cseréltem de akkor sem melegített mert volt egy 10 ohm kb.20W-os ellenállás sorba kötve a betéttel és az szét éget.Kicseréltem az ellenállást is és dolgozik.
Ebből csak arra akartam utalni,hogy akár egy elejtés is okozhat "menet" zárlatot egy fűtő betét esetében és akkor már meg is változnak a paraméterei....
), azért nem fért bele az időmbe.
Ezt már megcsináljuk, lesz-ami-lesz
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- BMW topik
- Battlefield 6 - Bemutatkozik a többjátékos mód
- E-roller topik
- Sütés, főzés és konyhai praktikák
- Vezetékmentes és kompakt gaming klaviatúra a Cherry Xtrfy védjegyével
- Kerékpárosok, bringások ide!
- Kikristályosodik a Razr 60
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- Formula-1
- További aktív témák...
- Dell G15 5520 i7-12700H 14magos! RTX 3060 16GB RAM 512GB SSD FHD 120Hz Gar.: 2026
- MSI RX 580 8GB GDDR5 256bit!!! Beszámítás megoldható!!!
- MSI GTX 1060 3GB GDDR5 192bit!!! Beszámítás megoldható!!!
- Honor MagicBook 16 Ryzen 5 5600H 16GB 512GB FHD 144Hz
- Honor MagicBook 16 Ryzen 5 5600H 16GB 256GB FHD 144Hz
- Bomba ár! Lenovo ThinkPad T480s - i7-8GEN I 16GB I 256GB I 14" WQHD I HDMI I Cam I W11 I Gari!
- Telefon felvásárlás!! iPhone 13 Mini/iPhone 13/iPhone 13 Pro/iPhone 13 Pro Max
- Beszámítás! Samsung Galaxy Tab S6 Lite 2020 64GB 4G tablet garanciával hibátlan működéssel
- Bomba ár! HP EliteBook Folio 1040 G2 - i5-G5 I 8GB I 256GB SSD I 14" HD+ I Cam I W10 I Garancia!
- Kihagyhatatlan ajánlat vadonatúj Ryzen 7 5800x processzorainkra! 0% THM-re is!
Állásajánlatok
Cég: FOTC
Város: Budapest
