Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
-
#23897
Lompos48
nagyúr
DonThomasino
#23892
Lompos48
nagyúr
válasz
DonThomasino
#23892
üzenetére
Elektrolit. A szívni szándékozott áram és a maximális feszültség szerint kell választani. Elméletileg jó lenne párezer uF, hacsak nem hiperszuperspiccccenhifi-t akarsz vele táplálni.
-
Lompos48
nagyúr
Ez mind igaz. A tüskékkel általában varisztorokkal szokás/lehet felvenni a küzdelmet.
Az LM317 túlfeszvédelmét (ha nem tüskékről beszélünk) még mindig meg lehet oldani egy testesebb Zenerrel.
...elmegy egy fázis a trafóházban aminek következtéban a nullpont megszünik...
Ennek másik "csodás" változata egy fázis földre záródása a trafóállomásnál, ami hasonló hatással jár: a másik 2 fázis vektoriálisan eltolódik. Ilyenkor nemcsak az akvárium világítása, hanem legtöbbször az egész háztartázi géppark szenved. Legtöbbször falvkban történik meg, ahol a közép-/alacsonyfeszültségű trafó kint van a falu szélén egy oszlopra szerelve.
Általában kártérítést szervizelést fizetnek, de ne adj' Isten, hogy pl. a TV-ben ne az eredeti biztosíték legyen, mert akkor bukod.
-
sörösló
aktív tag
válasz
Batman2
#23890
üzenetére
Esetleg a papír és a fólia közötti vastagságkülömbség? Nem jut eszembe semmi reális magyarázat, de néha fura dolgok hatnak csodának. Amikor már rájön az ember akkor többnyire nagyon egyszerű. Próbálj összeragasztani két papírt és ha átmegy a nyomtatón akkor kiderül és ezt a lehetséges dolgot kiszűrted.
-
#23892
DonThomasino
veterán
DonThomasino
veterán
Lompos mester:
Beszéltünk korábban az autotrafó egyenirányításáról,
tegnap megjött a híd amit már mutattam.
A kérdés az lenne hogy mennyi, milyen és mekkora
szűrőkondi kellene hozzá...?
-
#23890
Batman2
őstag
Wind-Storm
#23888
Batman2
őstag
válasz
Wind-Storm
#23888
üzenetére
Nem állítottam, hogy minden irányból zsugorítja !
Csak vízszinetesen csinálja.
Üdv.
-
#23888
Wind-Storm
őstag
Batman2
#23883
Wind-Storm
őstag
válasz
Batman2
#23883
üzenetére
Papírra rendesen nyom, de a nyomtató fóliára már 3mm-rel arányosan összezsugorítva nyomja a rajzot !
Logikus gondolkodás: Ha minden oldalról arányosan nyomtatja, akkor nyilván nem megcsúszás, mivel a csúszás csak a hosszanti tengely irányában lenne kihatással az ábra méretére, széltében nem!
-
Batman2
őstag
válasz
totya694
#23874
üzenetére
Nem, itt kizárt minden ilyesmi, mivel előtte állítottam be a nyomat méretét, papírra nyomási próbákkal és közvetlen után ment ugyanabból a programból, ugyanúgy a nyomtatás, csak fóliára és ez az eredmény !
Olyan, mintha a fóliát másképpen (lassabban) továbbítaná a nyomtató, ugyanakkor nem látszik sehol sem megcsúszás, megragadás, teljesen pontos a nyomat, csak éppen arányosan kisebb.
Azt is próbáltam, hogy nem e a minőség állítással zsugorodik e a nyomat, mert a paírral normál, vagy tinta spórolósan nyomtam a próbák alatt, a fóliára pedig maximális minőségben nyomtattam, ennyi votl csak a beállítás beli különbség.
De ez sem okozza, mert a papírra minden minőségben helyesen nyomja.Netán mégis lehet, hogy koszos a nyomtató görgője és ennyire egyenletesen, de megcsúszna benne a fólia ?
Üdv.
-
CPT.Pirk
Jómunkásember
-
-
mezis
félisten
A hálózati feszültség ennél sokkal nagyobb mértékben ingadozhat. Aztán részletesebben vizsgálva, átlagosan óránként találhatsz 100 V-ot meghaladó "tüskét", ami lehet, hogy épp a 230*1.41 V-hoz adódott hozzá. Legalábbis ez lett a közelben kb 1 hónapos műszeres vizsgálat eredménye. (Siemens végezte, de nem ezt tekintette a baromi drága CT-je bizonytalan működési okának. Jó néhány évvel ezelőtti mérés.)
Sokkal nagyobb veszélyt jelent a hálózaton szerencsére csak nagyon ritkán előforduló hiba: elmegy egy fázis a trafóházban aminek következtéban a nullpont megszünik és a 230 V-ból 400 V lesz és nem egy pillanatra !
(Azt hiszem, hogy tavaly volt Debrecenben egy ilyen esemény, az egyszerű trafós, villanymotoros szerkezetek tömege ment tönkre -Alföldi Nyomda-, garázskapu nyitó szerkezetek. A kapcsoló üzemű tápok könnyebben viselték. Az EON fizetett kártérítést a számlával bizonyított meghibásodásokra.) -
Batman2
őstag
Valaki tud egy jó tippet mondani ?
Nyomtatni akartam egy nagyon finom rajzolatú nyáktervet, de a nyomtatóm hülyéskedik !
Papírra rendesen nyom, de a nyomtató fóliára már 3mm-rel arányosan összezsugorítva nyomja a rajzot !Korábban is erre a fóliára nyomtattam, de akkor nem vettem észre ilyen mértékű eltérést, legfeljebb 0,5-1mm-t.
Üdv.
-
kjani18
őstag
Még a ledmeghajtásomnál lompos kartárs kiszámította, hogy az előtét kondi 50Hz.-en mekkora ellenállásnak felel meg.
Hogyan? Én próbálkozással, mérésekkel haladok, nagy segítség volna valami egyszerü képlet, v. táblázat, hogy legalább nagyjából tudjam méretezni a cuccosaimat!Légyszi segítsen valaki! Vigyázat egy bites agyam van!!! Jó szájbarágósan...ha lehet.
Köszi
-
PHM
addikt
válasz
Lompos48
#23842
üzenetére
Azért ezzel vitatkoznék.
Gondolj bele, mi lesz, ha mondjuk éjszaka megemelkedik a hálózati feszültség.
Nem sokat, csak olyan 6-8 %-nyit.
Az esetleg épp elég lesz az LM 317 átütéséhez.
Nem tudom, jelenleg mi a helyzet nálunk e téren, de nekem már ment tönkre
kapcsoló üzemű tápom emiatt korábban.
Nem volt rajta semmilyen terhelés, csupán bennfelejtettem a konnektorban. -
#23863
zka67
őstag
sketchifun
#23861
zka67
őstag
válasz
sketchifun
#23861
üzenetére
Billenőkapcsolóval.
-
#23862
kjani18
őstag
sketchifun
#23861
kjani18
őstag
válasz
sketchifun
#23861
üzenetére
40106 -al, 7400 -val, két áramkörös relével, ( ellenállással, ha kitámasztod vele a gombot)
-
#23861
sketchifun
senior tag
sketchifun
senior tag
Sziasztok.
Elektronika tanárom dobta fel a kérdést, hogyan lehet csinálni egy mágneskapcsolóhoz hasonló, öntartó kapcsolást.
Sokat agyaltam rajta, tranzisztorok, diódák, meg a tudásomhoz mérve úgy tényleg KB mindent. De nem sikerült megoldást találnom.
Tehát a kérdésem a következő lenne: Hogyan lehet csinálni két nyomókapcsolóval olyan kapcsolást, ami öntartó?
A válaszokat legyetek szívesek nem képekben adni, ugyanis telefonról vagyok, nem tudom megnyitni. Válaszokat előre is köszi.
-
McSzaby
őstag
válasz
totya694
#23859
üzenetére
Igazából nem, mert maga az egész tok elég olcsó volt. 4000 ft.-ból megvagyok vele és az ilyen multi dolgok viszont jóval drágábbak. De annyira nem fontos, azért van ott az érintőképernyő, engem inkább csak érdekelne, hogy megtudom-e csinálni. "Viccből" szeretnék ezzel kísérletezni. Persze, ha működne, valószínűleg használnám is
Akár tableten, akár máshol. -
McSzaby
őstag
válasz
Lompos48
#23856
üzenetére
OTG-s tabletem van. Egy egyszerű USB-s egeret + billzetet simán kiszolgál. Az a problémám, hogy nem tudom magát a touchpadot átalakítani, mert fogalmam sincs a kiosztásokról. De a tablet felől biztos működne. Tulajdonképp az is lehetne a kérdés, hogy a touchpadomat hogyan alakítsam át úgy, hogy USB-n vigye a PC-m.
-
sztanozs
veterán
válasz
McSzaby
#23855
üzenetére
A tableteket általában nem OTG módban etetik a saját billentyűzeteik, hanem soros terminál módban - így esélytelen ráhackelni bármi más USB-s eszközt.
Persze vannak olyan tabletek ahol ez másként működik, vagy van OTG támgatás (pl wayteq), de ezeknél a leírásban ez szerepel.Másrészt szerintem inkább az adott tablet topicját volna érdemes inkább felkeresni ezzel a kérdéssel...
-
McSzaby
őstag
Sziasztok!
Vettem egy billentyűzetes tokot a tabletemhez és most úgy gondoltam feltuningolom azzal, hogy rakok bele egy touchpadot is. (Tudom, minek az érintő képernyő stb. Just fun) Az lenne a lényeg, hogy USB-sre kéne valahogy átalakítani! Tudtok ebben segíteni?
ICA022A (JAD82) - Kerestem, de nem találtam rá semmit. Szalagkábellel volt az alaplapra kötve, de az alaplap már rég nincs meg. Fujitsu laptopból lett kiszedve.
-
#23854
Gyula84
veterán
DonThomasino
#23851
Gyula84
veterán
válasz
DonThomasino
#23851
üzenetére
Nem láttam még ilyent, de szerintem igen zárt állapotba kell lennie és megadott hőmérsékleten kapcsol ki, hogy ne égesse szét a fűtőszálat, de majd egy szakértő megmondja.
-
#23853
Lompos48
nagyúr
DonThomasino
#23851
Lompos48
nagyúr
válasz
DonThomasino
#23851
üzenetére
Első: folytonosság,
második: a betét ellenállása. -
#23851
DonThomasino
veterán
DonThomasino
veterán
Alap állapotban egy Weller TCP mágnes kapcsoló zárt allapotban van,
tehát ha folytonosságot mérek rajta akkor sípolnia kell a műszernek...?
Illetve ha a fűtőbetétet mérem csak magában akkor is...? -
#23850
mezis
félisten
DonThomasino
#23848
mezis
félisten
válasz
DonThomasino
#23848
üzenetére
-
#23849
Lompos48
nagyúr
DonThomasino
#23848
Lompos48
nagyúr
válasz
DonThomasino
#23848
üzenetére
Field Effect Transistor. Van belőle JFET meg MOSFET, aztán ezeknek is alfajaik. Egész családfa.
A driver FET, ami a akkuból érkező egyenfeszültségből, együtt egy trafóval valamiféle váltófeszt fabrikál.
-
#23847
totya694
őstag
DonThomasino
#23846
válasz
DonThomasino
#23846
üzenetére
A FET és a Tranzisztor is ún.félvezető...
-
#23845
totya694
őstag
DonThomasino
#23844
válasz
DonThomasino
#23844
üzenetére
Üdv
Ha nem tévedek akkor én azokra a FET-ekre gondolnék amik már közvetlen a trafó előtt vannak(teljesítmény FET-ek sokasága a hűtőbordákon)
-
#23844
DonThomasino
veterán
DonThomasino
veterán
A szünetmentesbe mit nevezünk meghajtó FET nek?
-
PHM
addikt
válasz
Lompos48
#23840
üzenetére
Jogos, erre nem is gondoltam.

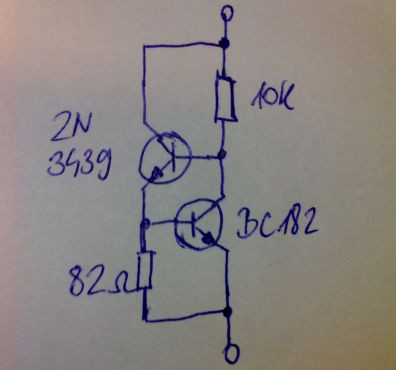

Anno feszültség keresőben használtam BF259-et, kényszerűségből,
mert 2N3439-et nem lehetett kapni. Igaz, ott csak 20 mA kellett maximum.
Mondjuk erre a felhasználásra talán jobb lenne 1 nagyfeszültségű darlington,
vagy fet, csak hát ilyet fejből nem tudok most. -
-
Batman2
őstag
válasz
kjani18
#23837
üzenetére
Ige, elméletileg nem haladja meg az LM317-esen eső fesz. annak a max. feszültségét, viszont ekkor sem hazsnálnék egy olyan alkatrészt a láncban, ami nem bírja a max. feszültséget, mert ha bámti zűr jön be, azt lesz az első, ami tönkremegy.
Melegedés mindeképpen lesz, mert, mint említettem, messze nem 100% hatásfokkal működnek még a mai LEDek sem, így normál üzemben is melegednek.
Ha nem hajtod maximumra őket, akkor az üzemi hőmérsékletre való melegedéssel sem fog lényegesen nőni az áramfevétel.Ha pedig csak 2/3-ad "gázon" hajtod a LEDeket, akkor meg pláne fölöslegesnek tartom az áramgenerátort.
A gyári LEDes lámpáknak még csak puffer kondijuk sincs, így igencsak pulzál bennük a fesz és vele együtt az áramerő is.Üdv.
-
kjani18
őstag
válasz
Batman2
#23836
üzenetére

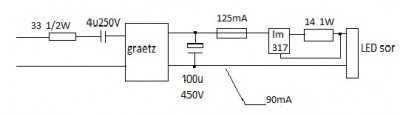

A 33 -as ellenállatnak csak biztosíték szerepe van, ha a 4u kondér átütne, az égjen le, de a 22 -est jó ötletnek tartom.
A 317 mihez képest van 160V -on? A ledsor 52 db led sorbakötve, a ledek negyedének kellene zárlatba menni, hogy a 317-en a feszesés meghaladja a 37V -ot, de addigra a bizti oldana.
Áramkorlát mindenképpen kell a melegedés miatt. -
Batman2
őstag
válasz
kjani18
#23828
üzenetére
Emlékeim szerinte valami 160V körül van a ledszalagodnak a feszültsége, amit üzemeltetni szeretnél, viszont ezen a feszültségen nem tudom mit csinál az LM317-es ???
Ugyanis annak a max bemenő feszültsége csak 37V.
De nem kell az bele, a puffer kondi nagyon jól elnyeli a rövidtávú fesz ingadozásokat, és az ellenállás is véd a többeletekkel szemben.
A 33 ohmosnál tehetsz kisebbet is áramkorlátozónak, mondjuk 22ohmot.
Üdv.
-
-
And
veterán
válasz
Lompos48
#23830
üzenetére
Szerintem az LM317-es áramgenerátornak szánták, a külső, referencia-bemenetre visszakötött ellenálláson mindig a referenciafeszültség értéke fog esni, ami itt névleg 1,25V.
A biztosíték valóban túlságosan alulméretezettnek tűnik, bár az áram ez esetben 'csak' 90 mA-re jön ki. -
-
sörösló
aktív tag
válasz
swoody
#23824
üzenetére
Minek a poti?: A potira azért gondoltam, hogy megnézzem a jack kábelnek a végeit egyáltalán jók-e.
OK, de én még mindig nem értem hogy minek kéne ide potméter. Ellenállásmérő vagy valami hasonló igen, az rendben van. A potméter feszültségosztásra való, nem szakadásvizsgálatra. Ha lerajzolnád mire gondolsz, valszeg előbbre lennénk.
-
swoody
senior tag
válasz
kjani18
#23823
üzenetére
Minek a poti?: A potira azért gondoltam, hogy megnézzem a jack kábelnek a végeit egyáltalán jók-e.
Hogyan tesztelted le a fülhallgatót? (#23807) "Pár napja már megcsináltam egy másik fülhallgatómat amit szerencsére nem szigeteltem még be és ahhoz hozzáérintettem a "mostani" kábelket és szólt, szóval az új jack kábel lenne a rossz?"
Konkrétan melyikek a vezetékei? A bal oldali.
-
Lompos48
nagyúr
válasz
swoody
#23821
üzenetére
A "csengetés" egy primitív, de nagyon hasznos módszer vezetékek azonosítására. Ggy feszültségforrás (itt lehet egy elem is) és egy égő vagy buzzer. Ezeket áramkörbe kötve a vizsgált szállal (sorba), az égő kigyúl vagy a buzzer berreg, ha folytonosságod van (eltaláltad a szálat) vagy egyik sem, ha nem találtad el. A hallgató felé pedig az 1.5V-os elemmel a füles recsegéséből azonosítos a találatot, ha odaérinted az elemhez a szálait.
-
swoody
senior tag
válasz
Lompos48
#23820
üzenetére
Röviden:

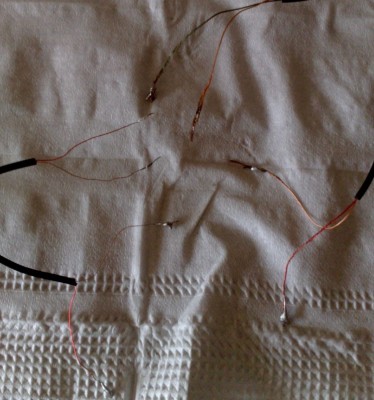

1. Van egy fülhallgatóm aminek a kábele megtört ezt forrasztottam de nagyon elbarmoltam a jack részét

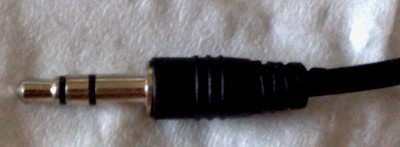

2. Vettem egy jack dugót kábellel együtt készen
3. A fülhallgató kábelét és a készen vett kábelt akarom összeforrasztani
4. A kábelek végeiről már leégettem a kerámiát és ónt forrasztottam ráAkárhogy próbálom összeérinteni nem ad ki semmilyen hangot. (a fülhallgató müködik ezt leteszteltem)
Mit jelent az a "csengetés"?
Sajnot nincs potméterem de keríteni fogok egyet. -
-
Lompos48
nagyúr
válasz
moha21
#23814
üzenetére

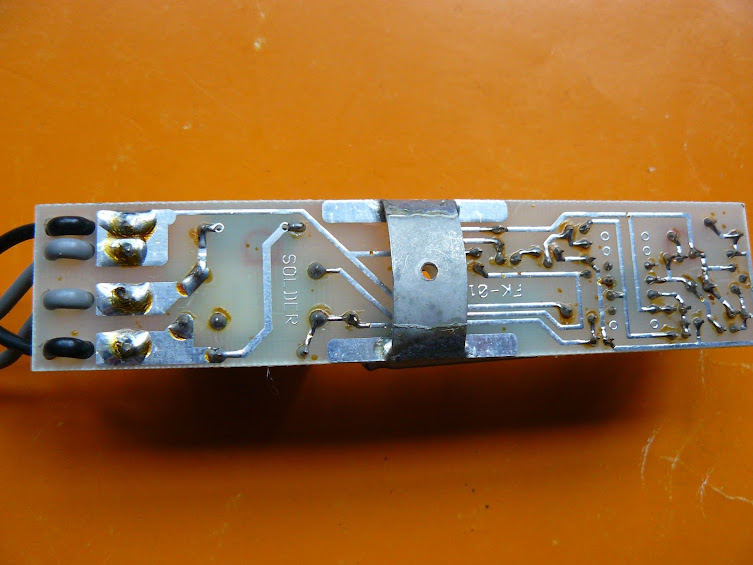

Klasszikus fényrelé, akár sötétedéskapcsoló is lehet, akogy CPT.Pirk írja.
Az érzékelő egyáltalán nem szokatlan. Rendes forotranzisztor, azokból az időkből, amikor még a bázist is kivezették és a lencse is üvegből volt a tetején.
A báziskivezetés értelme az volt, hogy nagyobb sebesség elérése érdekében a bázisből ki kell üríteni a töltéshordozókat, mert másképp csak rekombinálás útján "szívódnak fel". Ez egy számítás alapján eldönthető, mert így a sebessége nő, de az érzékenysége csökken ezzel. Úttörő volt ebben a Philips, Siemens. -
CPT.Pirk
Jómunkásember
válasz
agoka07
#23812
üzenetére
Nem, gyártónkként és eszközönként eltérő kódokat használnak, hogy ne keveredjenek össze az eszközök. Ha szerzel 1-2e forintért univerzális távirányítót, azokban benne van sok eszköznek a kódja, találhatsz olyat, ami működik vele. Persze ez nem garancia.
Nekem pl. van egy asztali CD lejátszóm, a funkciók felét tudja működtetni egy ilyen kínai távirányító.
-
válasz
agoka07
#23808
üzenetére
Üdv
Régebben sok olyan kábellel találkoztam a vásárokba(Német lomosok cuccai közt) ahol egy jack dugóval ellátott kábel végén csak egy infra érzékelő volt található egy öntapadós tokban.
Az erősítő leírásából tudnád jobban kiolvasni,hogy milyen jellegű táv irányító is van beleépítve. -
swoody
senior tag
-
And
veterán
válasz
agoka07
#23801
üzenetére
A szenzort egész biztosan tudod helyettesíteni, erre kész céláramkörök vannak, helyenként < 200 Ft-ért kaphatók (pl. TSOP-sorozat). A távirányító nagyobb gond, mert ahhoz vagy szerzel egy eredetit, vagy egy drágább példányt, amelyre letölthetőek az adott hangfal által használt IR-kódok, esetleg tanítható. Én utánanéznék, hogy hozzá lehet-e jutni egy eredeti példányhoz.
Mod #kjani18: Akkor ezt össze is hoztuk
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Lehet eladom őket de nem megszabadulni szeretnék tőlük ha nem árukban eladni.
Nem a pesszimista oldalról szemléltem a dolgokat.
