Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Borisz76
veterán
válasz
Audience
#93599
üzenetére
Ha minden kötél szakad , akkor az lesz, hogy veszünk , szerzünk, kölcsönzünk 2 db aksit, amit átalakítunk olyan módon, hogy meglegyen a 12V , 1.5Ah.
Most amúgy találtam olyat , ami jónak tűnik !!!
[link]Synology NAS DSM6 - Összefoglaló : https://logout.hu/bejegyzes/borisz76/synology_nas_osszefoglalo.html
-
zozogtti
tag
válasz
bagarol
#93592
üzenetére
ilyenem van
https://www.aliexpress.com/item/1005006246690744.html?spm=a2g0o.detail.0.0.7675blXpblXpVM&gps-id=pcDetailTopMoreOtherSeller&scm=1007.40050.354490.0&scm_id=1007.40050.354490.0&scm-url=1007.40050.354490.0&pvid=b238a014-cd3b-4ff7-9903-77ee0988bbdc&_t=gps-id:pcDetailTopMoreOtherSeller,scm-url:1007.40050.354490.0,pvid:b238a014-cd3b-4ff7-9903-77ee0988bbdc,tpp_buckets:668%232846%238113%231998&pdp_npi=4%40dis%21HUF%213717.75%21176.90%21%21%2174.24%213.53%21%402103246c17057709266258354ebca5%2112000036456544595%21rec%21HU%21%21AB&utparam-url=scene%3ApcDetailTopMoreOtherSeller%7Cquery_from%3A -
Borisz76
veterán
válasz
JóGéza
#93595
üzenetére
Írtam is, hogy napi szinten van használatban a behajtó , amit kb 15 éve alakítottak át.
Tehát a behajtó csere és az aksi felújítás nem játszik.
Új aksit szeretnénk hozzá. Ennyi.Synology NAS DSM6 - Összefoglaló : https://logout.hu/bejegyzes/borisz76/synology_nas_osszefoglalo.html
-
leweegee
aktív tag
válasz
zozogtti
#93591
üzenetére
A relével nem lesz gond, ha kell a nyomógomb is, akkor a trafót kösd be direktbe 230V-ra, a kaputelefon a relét behúzza ami a trafó szekunderét kapcsolja a kapunyitóra a nyomógomb meg söntöli a relé közös és N.O. lábát, és mivel nincs ott hálózati feszültség, így biztonságosan használható.
Ne nőj fel! Csapda!
-
Borisz76
veterán
Sziasztok !
Máshol tettem fel a kérdésemet és átirányítottak ide.
Nem írnám le megint csak linkelem : [link]Közben találtam egy tipust :
[link]
Annyi, hogy a céges aksi 12V-s ....ez a most talált meg 14.4 V-s.A képeken a töltőn pedig szerepel : 12-14.4V ...tehát elviekben ott jók vagyunk !
Kérdés, hogy maga a kis behajtó hogyan tolerálná a nagyobb feszültséget ?!Synology NAS DSM6 - Összefoglaló : https://logout.hu/bejegyzes/borisz76/synology_nas_osszefoglalo.html
-
zozogtti
tag
Igen így szeretném csak nem tudom mert még nem próbáltam,hogy 8 volt körül behúz-e a 12 voltos relé amivel lehet 230 voltos ágat kapcsolni,gondolom egy 12v 30 amperes sima relé nem bírja el a kapcsolást? A nyomógomb kell mert nem volt kiépítve és nem szeretne mindenki kulccsal nyitogatni amikor mennek kifele.
Ezért kéne ez a kapcsolás ami mind a nyomógombról mind a kaputelefonról ezt a trafót működteti. -
leweegee
aktív tag
válasz
zozogtti
#93589
üzenetére
Én maradnék az eredeti ötletednél, a kaputelefon meghúz egy 12v DC relét, aminek az N.O. érintkezője kapcsolja a csengőtrafó primer [230V AC] tekercsét aminek a szekunderét [12v AC] meg összekötöd a kapunyitóval, így galvanikusan elválasztod a dolgokat mind a kapunyitó mind a kaputelefon irányába, és minden arról a feszültségről üzemel amiről kell, feltételezve, hogy a nyomógomb nem kell.
[ Szerkesztve ]
Ne nőj fel! Csapda!
-
zozogtti
tag
Köszönöm a válaszokat és bocsánat,hogy csak most írok vissza (melóztam)
A kaputelefon (videó kaputelefon) kb 10 másodpercig ad adna 12 volt egyenfeszültséget folyamatosan.Szóval nem rezegteti a kapunyitót hanem folyamatosan nyitva tartja, a csengőtrafó meg rezegteti majd kiesik a zártszelvényből a nyitó (8-12 voltos)az van ráírva. De amikor a kaputelefon nyitja akkor épp hogy csak egy picit kattan amikor behúz, már amikor behúz.Ezért szeretnék olyan megoldást,hogy a kaputelefon is a trafóra nyisson.
Szóval akkor legyen rajta a trafón direktbe a 230 v és a 12 voltos ágát mondjuk a pozitívot kapcsoljam a relével ? Persze akkor a nyomógombot is ami a kapunál van belül.Ebben az esetben akkor kéne egy 6 voltos relé és egy ellenállás elé hogy ne égjen szét a tekercse ? -
#93588
troll81
addikt
tordaitibi
#93587
troll81
addikt
válasz
tordaitibi
#93587
üzenetére
Viccescsengo nincs meg?
Néha jól jönne pedig... -
#93587
tordaitibi
veterán
zozogtti
#93584
tordaitibi
veterán
válasz
zozogtti
#93584
üzenetére
Kapuhoz nem szoktunk 230-as nyomógombot.
Tudom régi szabály de ajánlott most is betartani.
Menjen a trafó állandóan és a kisfeszültséget nyomógombozd. itt lehet relézni is.
12 AC tekercses mezei bármilyen relé amit a kijövő működtet.
Mivel a relé 1 nagyságrenddel kisebb terhelés az utp-nek, nagy valószínűséggel 11-12V meglesz a relétekercsen. -
ekkold
Topikgazda
válasz
zozogtti
#93584
üzenetére
Használhatsz akár 12V-os tekercsű relét is. Ha a 8V-ot egyenirányítod (kell egy filléres "graetz kocka", meg egy pufferkondi (pl. 1000uF/25V), akkor közel 12V egyenfeszültséged lesz.
Próbálkozhatsz 5V-os relével is. A rövid meghúzási idő miatt nem fog leégni a tekercse, és lehet, hogy kondenzátor nélkül (csak a graetz-el) is jól működne 8V-ról. Ez azért lehetséges mert a relé tekercsének induktivitása elegendő lehet az egyenáram simításához. Viszont, ez csak a gyakorlatban derül ki, ha mégsem elegendő akkor kell a pufferkondi is. Így lenne tartalék is a rendszerben. Ha mégis zavarna, hogy a relé nagyobb feszültséget kap, akkor egy AC oldalon sorbakötött megfelelő ellenálással "belőhető" 5...6V körüli értékre.
De amúgy relék adatlapját böngészve kiderül, hogy a behúzótekercs többnyire elbír a névleges üzemi feszültségnél akár 50%-al többet, rövid ideig meg sokkal többet is.http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
zozogtti
tag
Sziasztok remélem jó topikba írok
Az lenne a problémám ,hogy van egy kaputelefon aminek a központja nagyon messze van a kaputól és természetesen utp kábelen jön a villany az ajtó nyitó mágneshez kb 8 vplt ami pont kitudja nyitni a kaput de sokszor nem.Én felszereltem a kapu mellé egy nyomógombot és egy 12 voltos csengő trafót amivel tökéletesen működik a nyitás.
Az lenne a kérdésem ,hogyan tudnám megoldani,hogy a kaputelefon az újonnan beszerelt csengőtrafóval működjön a nyitás ?
Én egy relére gondoltam ami műkötetné a trafót de létezik olyan relé ami 8-9 voltos a műköttetése és a csengőtrafó 230 volt nulláját vagy fázisát kapcsolnám vele.
Előre is köszönöm a segítségeteket. -
#93583
ekkold
Topikgazda
tordaitibi
#93577
ekkold
Topikgazda
válasz
tordaitibi
#93577
üzenetére
700W teljesítmény az majdnem 30A-t jelentene a 24V-os betápról. Mivel 100%-nál alacsonyabb hatásfoka van a szerkezetnek, ezért valójában ez az áram valószínűleg még több. Az akkuhoz menő vezeték általában induktivitásként is viselkedik, ha elég hosszú (vagyis elég nagy az induktivitása), akkor az áramhullámosság effektív értéke az elkókon meg is közelítheti a DC áramfelvételt.
Erre rátesz egy lapáttal az, hogy a trafónak van meddő áramfelvétele is, ami energia fogyasztást nem okoz (vagy csak keveset), viszont a hullámosságot növeli (oda vissza megy az energia), és a vezetékeket (és az ESR-t is) melegíti.
Ami még számíthat, hogy ezek a melegedést okozó veszteségek, nem egyenesen arányosak az áramerősséggel, hanem az áramerősség négyzetével arányosak. Tehát dupla teljesítményen (350W vs. 700W) a melegedés 4x akkora lehet. Vagyis látszólag hirtelen kezd el melegedni egy adott teljesítmény felett.
Tanulságos lenne megmérni (ha van rá lehetőség), hogy mekkora is valójában az a ripple áram, de nyilván nem véletlenül melegszenek a kondik.
Amúgy a 35C nem olyan vészes, akár maradhat is így, de ha zavar (és elfér) akkor még több kondit is beépíthetsz. A kisebb melegedés nyilván jobb hatásfokot is jelent (és a kondik szempontjából valószínűleg élettartamban is jelentkezik)
[ Szerkesztve ]
http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
#93581
Reggie0
félisten
tordaitibi
#93577
Reggie0
félisten
válasz
tordaitibi
#93577
üzenetére
Mondom, valoszinuleg snubber is kell neked: [link]
Az aramok pedig azert lehetnek ekkorak, mert ezeknek a parazita LC koroknek a josagi tenyezoje nem ritkan eleg nagy, ha mosfetrol van szo.
[ Szerkesztve ]
-
#93580
ecaddsell
aktív tag
tordaitibi
#93577
ecaddsell
aktív tag
válasz
tordaitibi
#93577
üzenetére
Amit még mindig nem értek, hogyan folyhatnak ekkora áramok?
Nincs DC vesztesége is annak a kondinak?
-
Reggie0
félisten
válasz
ekkold
#93576
üzenetére
A nap vegen az ESR a lenyeg a melegedesnek, de az is a kondi geometriajaval skalazodik, ha ugyanabbol a filmbol es foliabol tekertek. Ha mar mas technologiat hasznalsz(pl. low esr eseten vastagabb a film), akkor nyilvan nem fog kijonni a matek.
A peldadban mar nem csak az ESR szamit, hanem az impedancia is, mert hiaba a kicsi az ESR, ha a kicsi kapacitas miatt nem tud nagy aram kialakulni az adott kapacitason. Kapcsuzemunel az altalaban kevesbe utkozik ki a nagyobb freki miatt, de 50Hz-en pl. semmire sem lett volna jo. Forditott iranyban: a nagyobb ESL-lel rendelkezo kondik sem jok a kapcsuzemu tapokba, hiaba alacsony az ESR. Szoval en nem mondanek olyat, hogy a low esr kell ide-oda, minden kondit illeszteni kell az adott alkalmazashoz. Lasd ldo/kapcsuzemu tapok sokszor nem szeretik a bulk keramia kondikat, mert attol mar berezonalnak, annyira kicsi az ESR/ESL.
[ Szerkesztve ]
-
#93578
Audience
aktív tag
tordaitibi
#93577
Audience
aktív tag
válasz
tordaitibi
#93577
üzenetére
Egy elektrolit kondit a páka meg az impulzusok tudják melegíteni. Valamelyik a kettőből Nálad is igaz!
-
#93577
tordaitibi
veterán
ekkold
#93576
tordaitibi
veterán
válasz
ekkold
#93576
üzenetére
Fejlemény.
5 darab lett az 1000 mikrós elkók száma, mindegyikkel párhuzamosan egy 100nF kerámia és találtam a fiókba egy 1uF fóliakondit is.
Ezek mind mentek fel a sínre.
Eredmény, teljes gáznál, 700W, az 5 kondi kézmeleg, kb. 35fokos, 3-400wattnál hidegek.Amit még mindig nem értek, hogyan folyhatnak ekkora áramok?
Nem ripple az biztos, akkusaruk és a fet lábak között a negítív ágba 12mV, a pozitívba 51mV esik, ez azért ennyi mert itt vanegy biztosíték és azon esik 40mV.
Vagyis nem a ripple melegít, az 60mV, az akkuk 2*100Ah, az simán tudja a 32 ampert. Ennyit vesz fel padlógázon az inverter.
De akkor mi melegíti az elkókat?[ Szerkesztve ]
-
ekkold
Topikgazda
válasz
Reggie0
#93575
üzenetére
Éppen ezért írtam, hogy inkább az ESR a lényeg, nem elsősorban a kapacitás. Ha pedig még pontosabban akarok fogalmazni akkor a kondenzátor adott frekvencián (a veszteségeivel együtt) mutatott impedanciája.
Feltehetőleg az a 4700uF-os kondi aminek "izzott a lába" sokkal nagyobb ESR-t mutatna, mint a később beépített 4x1000uF - ez pedig pont arra utal, hogy különbség fő oka technológiai, azaz sima elko / low ESR elko közötti különbség. Abban igazad van, hogy felületnek is nyilván van köze a dolgohoz, mert a 4db kondi esetében ez is nagyobb, de ugyanakkor az eldisszipált teljesítmény sokkal kisebb.Viszont a példa kedvéért: egy 10uF-os fóliakondi teljesen más technlógia, és ennek a felülete sem nagyobb, mint egy elkónak. Ugyanakkor teljesen hideggé tett egy kapcsolóüzemű tápot (konkrétan a saját labortápom hálózati tápjában levő elkók melegedése szűnt meg gyakorlatilag teljesen). Ennek pedig egyszerűen annyi volt az oka, hogy a fóliakondi ESR-je drasztikusan alacsonyabb, mint az elkóké.
A konklúzió pedig: kapcsolóüzemű tápba célszerű alacsony ESR-el rendelkező kondenzátort építeni. Meg kell nézni a kondi adatlapján, hogy mekkora áramra lehet használni, és ennek megfelelően (is) kellene méretezni.
[ Szerkesztve ]
http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
Reggie0
félisten
válasz
ekkold
#93574
üzenetére
De ennyire egyszeru. Teged az tevesztett meg, hogy nem ugyanolyan technologiaval gyartott(ertsd egy szeriaba tartozo) kondikat hasonlitottal ossze, hanem eltero gyartmanyokat. Egy low ESR kondit osszehasonlitani egy standarddal nincs ertelme ilyen szempontbol, azt nem skalazodasnak hivjuk.
[ Szerkesztve ]
-
ekkold
Topikgazda
válasz
Reggie0
#93573
üzenetére
Ez nem ennyire egyszerű. Pl. 10uF-os kondiból találhatsz olyan típust ami 0,1A hatására forró lesz, és olyat is ami több ampert bír komoly melegedés nélkül... A fejlődő hő az áram négyzetével, és az ESR-el arányos (P = I² * R) Ezért ahol nagyobb terhelést kap a kondi, oda alacsony ESR -el rendelkező típus az ajánlott (pl. kapcsolóüzemű áramkörök) Sokszor nem is a kapacitás tényleges értéke a fontos, mert az üzemi frekvencián, a kondenzátor impedanciájában az ESR fog dominálni. Több darab kondiból alacsonyabb ESR hozható össze, azonos térfogatban.
Persze a disszipálható teljesítmény függ a felülettől - a kettő együtt fogja meghatározni, hogy mit bír ki a kondi.[ Szerkesztve ]
http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
-
#93572
ekkold
Topikgazda
tordaitibi
#93571
ekkold
Topikgazda
válasz
tordaitibi
#93571
üzenetére
Általában minden elkóra megadják az adatlapján, hogy mekkora áramhullámosságot tud elviselni. Ez szorosan összefügg az ESR értékével: nagyobb ESR esetén jobban melegszik a kondi, azaz kisebb árammal terhelhető. Tulajdonképpen ezért kell a low ESR. Lehet, hogy egyszerűen az a 4700uF-os kondi kisebb áramot bír, vagy azért mert eleve ilyen, vagy mert hibás...
Ha 700W-nál még melegek a kondik akkor lehet, hogy mégtöbb ilyen 1000uF-os kellene párhuzamosan. De találkoztam már olyannal is, amikor az elkók melegedése, a velük párhuzamosan kapcsolt, 1...2db 10uF-os fóliakondi hatására teljesen megszűnt...[ Szerkesztve ]
http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
#93571
tordaitibi
veterán
ekkold
#93568
tordaitibi
veterán
válasz
ekkold
#93568
üzenetére
Minden forrasztott.
A + és - sín kb. 6 centi hosszú, a fetek lábaira van forrasztva és ezek közepére van szintén forrasztva a +-24V betáp.
A sínre van forrasztva egy 4700uF/63V elkó, ha megterhelem az invertert akkor ennek a lábai vörösen izzanak.
Ugyanilyen keresztmetszetű hajlékony réz sín megy a fetek másik lábairól a trafóra, a képen feketével és azok hidegek, míg a +- sínek forróak, nemcsak az elkó lába hanem a sín is melegszik. Bár ezt lehet a szerencsétlen 4700mikrós elkó fűti a lábain keresztül.
Annyi csináltam hogy elszaladtam venni 4 darab állítólag low esr elkót, 1000mikró/50V, és vettem félmarék 100nF kerámiakondit is.
A 4 elkót meg 5 darab 100nanót felcineztem a sínre, a szerencsétlen megsült lábú 4700 mikrós helyett.
700wattnál az elkók kézmelegek, kb. 35-40 fokosak.
Ez most akkor maradhat így, vagy mi a fene van, én már nem értem.
Semmi más nem melegszik, csak a 4 elkó 40 fokos, 700 wattal terhelve a fetek hidegek, a hűtőborda még langyos se lett. -
-
#93568
ekkold
Topikgazda
tordaitibi
#93565
ekkold
Topikgazda
válasz
tordaitibi
#93565
üzenetére
Készíthetnél pár fotót, hátha meglátunk rajta valamit...
Pl. a sínek csatlakozásai forrasztva, vagy csavarozva vannak?http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
#93565
tordaitibi
veterán
Reggie0
#93563
tordaitibi
veterán
válasz
Reggie0
#93563
üzenetére

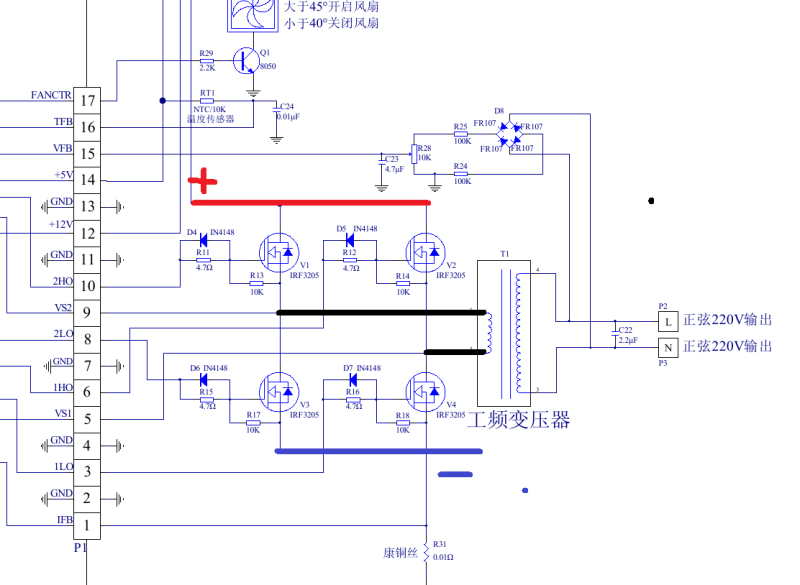

Itt valami más lesz, a fetek lábait 10x1mm azaz 10mm2 réz sín köti össze és az is bitangul melegszik.
Ugyanilyen sín megy a trafó primerre, elvileg hajszálpontosan ugyanaz az áram folyik ezeken mint a +- betáp síneken. És ezek forróak, a trafóra menő jéghideg.
Keresem a hiba okát de tanácstalanul állok. ha egybenyitnának esetleg a fetek, az terhelés nélkül is jelentkezne, viszont az üresjárási felvétel 9W ami nagyon jó.
és ebbe benne van a batár nagy 500VA toroid üresjárásija is.
Üresbe minden hideg, órák múltán is, a kondik se füstölnek. Ha megterhelem 100-150 wattal, ami semmi, máris melegszenek a sínek és az elkók.
Tényleg tanácstalan vagyok.
Egy EGS-002 modul hajt 4 fetet full bridge módba, faéknél egyszerűbb a kapcsolás.[ Szerkesztve ]
-
#93563
Reggie0
félisten
tordaitibi
#93542
Reggie0
félisten
válasz
tordaitibi
#93542
üzenetére
A kondi(ka)t meretezni kene ripple current-re. Kezdetnek erdemes lenne megmerned az aramot, hogy tudjad mivel kerultel szembe. A FET-ekre snubber kellhet, amivel az oszcillaciot lehet csokkenteni, ez kihat a bemeno aramra is es a hatasfokra is.
[ Szerkesztve ]
-
#93561
szoke12
őstag
Dr. Szilikát
#93552
szoke12
őstag
válasz
Dr. Szilikát
#93552
üzenetére
Magát a vezérlőt egy 2A-es trafó hajtja meg, ami elvileg 12VAC-t ad ki, gyakorlatban inkább 13,5VAC-t.
Az általam beiktatott relé pedig egy 2A-es 12VDC kapcsüzemű táp kimenetét kapcsolja a mágneseknek.Szóval azt gondolnám, hogy a tápellátás megfelelő
"Élj úgy, hogy ha majd lepereg előtted életed filmje, érdemes legyen végignézni!"
-
#93559
demars
addikt
Dr. Szilikát
#93551
demars
addikt
válasz
Dr. Szilikát
#93551
üzenetére
Köszönöm.
Neked is Audience!
Számomra is így volt logikus.
Feszültség és áram stabilizátorokat tanulmányozom. Zener dióda záró irányú küszöbfeszültsége érdekes. Úgy értelmeztem, hogy pl egy 8V -os Zener 8V felett nyit (záró irányba behelyezve). Egy netes dokumentum szerint pedig 18 V ez a küszöbfeszültség.Az áram alatt lévő alkatrész ugyanúgy néz ki, mint amelyikben nincs áram, csak más a fogása!
-
#93551
Dr. Szilikát
őstag
demars
#93549
Dr. Szilikát
őstag
válasz
demars
#93549
üzenetére
Relé vagy más tekercs, amikor a tranzisztor megszakítja az áramkört, az induktivitásban tárolt energia ellenirányú feszültséget hoz létre, ami a tranzisztort tönkretenné.
A paralel diódát csak fordítva lehet rákötni, hiszen amúgy zárlatot képezne a tranzisztorra nézve. Így viszont a tekercsben indukálódó feszültséget zárja rövidre a dióda, a tranzisztort megvédi.
Egy tanulságos kísérlet, 12 V-os relét nyomj akkura vagy tápegységre, de amikor megszakad az áramkör, kézzel fogd a relé kivezetéseit, ekkor jól megcsap az indukált feszültség.
Ettől bajod nem lesz, de a tranzisztort pont ez ellen kell védeni.
Mellesleg a dióda kicsit fékezi, lassítja is a relé elengedését, de ez a gyakorlatban nem okoz gondot, elvi szempontból érdekes inkább.
[ Szerkesztve ]
-
Audience
aktív tag
válasz
demars
#93549
üzenetére
Amikor a tekercs árama megszűnik az összeomló mágneses tér az azt létrehozó áram irányával ellentétes irányú áramot indukál ami fordított polaritású feszültséget jelent, ezt zárja rövidre a védődióda különben a fordított polaritás kinyírhatja az elektronikát.
- normál vezérlésnél amikor feszültség alatt van a tekercs a dióda zárva van
- vezérlés megszűnésekor indukálódó áramot rövidre zárjapárhuzamosan kell tenni a tekerccsel.
[ Szerkesztve ]
-
demars
addikt
Sziasztok.
Tekercsnél (mágnes zár) a védődioda hogy működik?
A kapcsolási feszültséget hogy szünteti meg?
Ha jól olvastam és jól értem, záró irányba kell elhelyezni (számomra is így logikus), bár láttam rajzot ahol normál irányba volt rajzolva.
KöszönömAz áram alatt lévő alkatrész ugyanúgy néz ki, mint amelyikben nincs áram, csak más a fogása!
-
szoke12
őstag
Sziasztok!
Társasházi belépőrendszer témában érdekelne a véleményetek!
A kaputelefon és egy nyomógomb ad jelet egy síkmágneszár-vezérlőnek.
A vezérlő a következő: [link]
Mivel 3 mágnest is meghajt (amiknek az áramfelvétele összesen 1,4 A), beiktattam egy RY12W-K relét ( [link] ). Elvileg a vezérlő kb 0,7 A-ig van tervezve, az előző relé nélkül meg is égett.
Működik, de egy érdekes jelenségre lettem figyelmes. Amikor a vezérlő zárja az ajtót, a relé behúz, a mágnesek kapnak 12V-ot, eddig rendben. Viszont pár mp után a relé 1-2x elenged, néhány mp erejéig, majd behúz és úgy marad. Ez hallhatóan azt eredményezi, hogy "csattog" kicsit az ajtó. Ez mondjuk a kisebb gond, a nagyobb, hogy ilyenkor ki is nyit.Olvastam a vezérlő leírásában, hogy
"Amennyiben 12V AC vagy annál nagyobb váltakozó
feszültségről táplálja meg a síkmágnesvezérlőt, akkor a
zárvezérlő kimeneteken (+SOL,-SOL) magas egyenfeszültség
jelenik meg."Ezért megmértem, és bizony 18VDC is megjelenik néha a kimenetén.
Elképzelhető, hogy ez okozza a csattogást?
Vagy ez a relé nem ekkora igénybevételre való?[ Szerkesztve ]
"Élj úgy, hogy ha majd lepereg előtted életed filmje, érdemes legyen végignézni!"
-
#93545
ekkold
Topikgazda
tordaitibi
#93542
ekkold
Topikgazda
válasz
tordaitibi
#93542
üzenetére
A stabkocka előtt:
Akku -> induktivitás -> "LOW ESR" elkó -> kerámiakondi.
Az induktivitás korlátozni fogja az áram AC összetevőjét.http://skory.gylcomp.hu/ http://www.skory.z-net.hu/ https://skori.hu/ https://skori.spacetechnology.net/
-
#93543
mezis
félisten
tordaitibi
#93542
mezis
félisten
válasz
tordaitibi
#93542
üzenetére
Igen Low ESR. Ha van gyári, nézd meg az adatait.
[ Szerkesztve ]
mezis
-
#93542
tordaitibi
veterán
Dr. Szilikát
#93541
tordaitibi
veterán
válasz
Dr. Szilikát
#93541
üzenetére
És a többiek,
megvan az oka.
Az igaz hogy akkuról megy, 360Ah 24V de a stabilizátor egy 0,7kW trafós LF szinuszinverter segédtápját állítja elő.
És teljes terhelésen igen erős csúcsáramokat szopogatnak a fetek, 57A.
És ez a szerencsétlen elkó igyekezett 24kHz-en visszatologatni az áramot, hát ettől forrt fel az agya. 24kHz az SPWM freki.
Most tesztelem az invertert, egyelőre deszkamodell. És pár perc teljes terhelésnél a 4700uF/35V elkó ami a fetek lábain van, annak az elkónak elkezdett vörösen izzani a lába
Hogy ezt hogyan küszöbölöm ki, gőzöm sincs, több kisebb elkó vagy..?
A gyári rajzokon 4700+1000uF kondik vannak, semmi több és nem orrnak fel.
Vagy ide extra low esr kell, vagy milyen? -
#93541
Dr. Szilikát
őstag
Brogyi
#93540
-
#93540
Brogyi
őstag
tordaitibi
#93538
válasz
tordaitibi
#93538
üzenetére
Ha akksiról hajtod minek elkó? Egyébként raktál a bemenetre 0.33uF-t, és a kimenetre 0,1uF-t? Ezek azért képesek gerjedni. Ezek a Fairchild, és az ON Semiconductor ajánlása.
Ha semmi műszered akkor próbálj még egy kondit biztos polaritással. Ha az is kifúj akkor nekem van igazam.[ Szerkesztve ]
-
#93539
Aryes
nagyúr
tordaitibi
#93538
válasz
tordaitibi
#93538
üzenetére
Polaritás jó volt?
-
#93538
tordaitibi
veterán
tordaitibi
veterán
47uf 63V vadiúj elkó, 24 volton 10 perc üzem után kifújta a lelkét.
Egy 7815 stab ic bemenetét szűrte, 24V akkuról táplálva, még impulzusterhelés se volt.
Ez normális? -
#93537
Tankblock
aktív tag
gordonfreemN
#93536
Tankblock
aktív tag
válasz
gordonfreemN
#93536
üzenetére
Ha dekódolni nem is tudod azt meg tudod nézni, hogy felfutó él van e.....
Release the Beast....
-
#93536
gordonfreemN
addikt
Tankblock
#93535
-
#93535
Tankblock
aktív tag
gordonfreemN
#93534
Tankblock
aktív tag
válasz
gordonfreemN
#93534
üzenetére
okay, ha már méred a kristályt megnézheted h mi menne a Tx Rx vonalakon is....
esetlég külső Soros ilesztővel megy e? --> leszedni a 2db 1 kOhm ellenállást és ott betolni a Tx Rx vonalakat egy másik biztosan működő adapterről, persze közös föld is kelleni fog.Nehogy egy hamis / halott CH340 legyen......
Release the Beast....
-
#93534
gordonfreemN
addikt
Tankblock
#93533
-
#93533
Tankblock
aktív tag
gordonfreemN
#93531
Tankblock
aktív tag
válasz
gordonfreemN
#93531
üzenetére
PB6 PB7 ill a kristály között....
Kristályt ugye nem cserélted 16Mhz ről másikra (8 v 20 MHz)?Release the Beast....
-
#93531
gordonfreemN
addikt
Tankblock
#93530
gordonfreemN
addikt
válasz
Tankblock
#93530
üzenetére
Szia és először is köszi!
- Atmega kap feszt, csekkoltam!
- A forrasztási irányoknál egyelőre a CH340 és az atmega az érdekes, többször is átfutottam a tervet és a panelt is, rendben van
- A reset vonalon csak soros 100nF van. Használtam már ilyen konfigurációban és OK volt. A 10k egy nyomógombra megy, de az egy másik panelre érkezik egy másik atmega-ba.
- TX-RX, igen ez a panel már a javított verzió, de kezemben még a régi, viszont felcseréltem azon is. TX az RX-re, RX a TX-re.
- Jumper kristályon, ez nem tudom mit láthattál (hogy megírjam mi is az), de jumper csak egy van, hogy programozáskor tápot adjak a CH340-nek, máskor meg ugye minek kapjon, olyankor le lesz véve. Azt majd megnézem, hogy rezeg-e ez jó ötlet, holnap rálesek.
- műanyag spacer-eket használtam, meg a csavarfejeknél ki van hagyva a fólia, de akkor ez buta dolog volt leht mégis, nagyobb eséllyel testelhet le a tápfesz.
¯\_(ツ)_/¯ ▁ ▂ ▃ ▅ ▆ ▇ Üdv, Andris.
-
#93530
Tankblock
aktív tag
gordonfreemN
#93529
Tankblock
aktív tag
válasz
gordonfreemN
#93529
üzenetére
Szia
Ha megtetted akkor ok, ha nem akkor,
1 . elő a multimétert és nézd meg ha Atmega kap e feszültséget...
nem e maradt ki a swich / nem jó, bármi
2 forrasztásokat ellenőrizd le / irányokat....
3 . Szedd le a 10k ellenállást a reset vonalról....
4. TX RX lábak ugye fel lettek cserélve
5 van 2 jumper a kristályon, miért? Ha már ott vagy és van oszcilloszkópod akkor nézd meg h rezeg e.....Vcc vel én nem tölteném ki a panél egyik felét se a 2 rétegű nyáknak..... Ha a csavar feje hozzáér az mókás lesz....
[ Szerkesztve ]
Release the Beast....
-
#93529
gordonfreemN
addikt
gordonfreemN
addikt
kifogytam az ötletekből.
Ha valakinek van esetleg andungja, ránézne, hátha meglátja a hibát?
Az atmega328 egy nano-ról lett lemelegítve, tehát bootloader stb.-vel nem kellene foglalkozni.
Hiba: nem tölti fel a programot, feltöltéskor kiáll hibára.avrdude: stk500_recv(): programmer is not responding

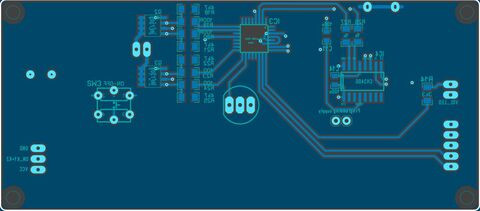

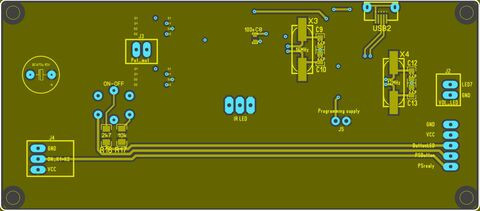

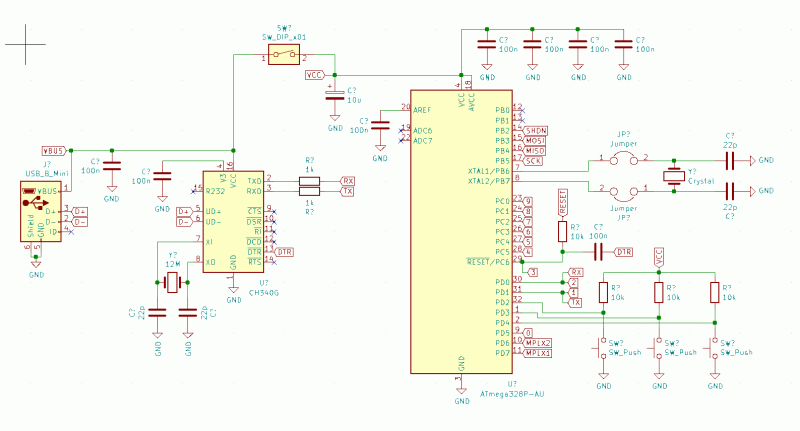

avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x5dpanelterv:
[ Szerkesztve ]
¯\_(ツ)_/¯ ▁ ▂ ▃ ▅ ▆ ▇ Üdv, Andris.
-
#93527
Audience
aktív tag
gordonfreemN
#93526
Audience
aktív tag
válasz
gordonfreemN
#93526
üzenetére
Szerintem ezt tettek be szintillesztes gyanant.
[ Szerkesztve ]
-
#93526
gordonfreemN
addikt
gordonfreemN
addikt
Sziasztok!
Panelterv hiba miatt fel kell cserélnem az rx-tx sávokat ott ahova eredetileg 1k ellenállást terveztem.
CH340G és Atmega328.
Kérdésem, hogy szükséges erre az adatvonalra mindenképp az 1k-1k ellenállás? Csak mert nélkülük szebben meg tudom oldani a sávok felcserélését.
¯\_(ツ)_/¯ ▁ ▂ ▃ ▅ ▆ ▇ Üdv, Andris.
-
ViZion
félisten
Nekem szimplán annyi van, ha a kijelző kikapcsol, akkor a wifit, mobilnetet is engedje el.
Hold on, trying to give a fuck... Nope, not Happening • Powered by Linux • "Az élet olyan sz@r, szerencsére a felén már túl vagyok" Al Bundy ¤¤¤ Hirdetéseim: https://hardverapro.hu/aprok/hirdeto/vizion/index.html
-
Tamy
senior tag
válasz
ViZion
#93522
üzenetére
A levelek szinkronizálása beállítható szerintem a gyári alkalmazásban is. Igaz én a jóval nagyobb tudású Aqua Mail-t használom, abban biztosan. Mivel nagyrészt gép előtt ülök, ha meg nem, akkor általában nem akarom, hogy zargasson, ezért nekem totál kézire van állítva az ellenőrzés.
Egész életemben azon gondolkodtam, hogy kéne valamit dolgoznom. Ezért aztán a végén nem is maradt rá időm.
-
ViZion
félisten
Igen, de a telefon ma már nem tartós fogyasztási cikk sajnos. Épp vmelyik nap beszéltük, h régen a kis akkuval is sokáig pöntyögtek. El kellene engedni a brutál kijelzőket, 5"-ig is OK. A másik, h tűzfalon látszik, h mennyi sz@r van neten folyamatosan (amiről nem is tudunk)... Örökké használja a netet. Miért nincs egy tűzfal ezeken? Jah, android is folyamatosan a guglival "szinkronizál"... Ennyire nem sürgősek a levelek... Xiaomi meg aranyos, a telemetria kikapcsolásához regeljek fiókot és ott tudom kikapcsolni... LOL
Hold on, trying to give a fuck... Nope, not Happening • Powered by Linux • "Az élet olyan sz@r, szerencsére a felén már túl vagyok" Al Bundy ¤¤¤ Hirdetéseim: https://hardverapro.hu/aprok/hirdeto/vizion/index.html
-
ViZion
félisten
-
ViZion
félisten
hááát... nekem a Poco 65 W töltő elvileg 20V/3,25A. Csapatja is bele a delejt olyan 85%-ig marha gyorsan.
Hold on, trying to give a fuck... Nope, not Happening • Powered by Linux • "Az élet olyan sz@r, szerencsére a felén már túl vagyok" Al Bundy ¤¤¤ Hirdetéseim: https://hardverapro.hu/aprok/hirdeto/vizion/index.html
-
#93511
mezis
félisten
tha_answer
#93510
mezis
félisten
-
#93510
tha_answer
őstag
tha_answer
őstag
Hello evribadi!
Power good input 0 mindig
Hol erdemes kezdeni? 5v van csak heba hoba mas labakon.
Thx
[ Szerkesztve ]
-
leweegee
aktív tag
válasz
tukko1
#93508
üzenetére
Nekem gd300 van, az elindul egy 25W-os töltővel is, igaz akkor kb. fél perc mire felfűt. Próbáld ki egy legalább 25W töltővel, hogy mit csinál a pákád, ha elindul vehetsz izmosabbat, ha nem indul el, akkor kell egy pd trigger modul, ami kicsikarja a 20V-os módot a töltőből.
[ Szerkesztve ]
Ne nőj fel! Csapda!
-
demars
addikt
válasz
demars
#93458
üzenetére
Megoldódott a probléma. Jól gondoltam , hogy a DC csatlakozó a ludas (netes videókat bújva). Kiszerelve össze vissza sípolt a műszer, átvittem a helyi műszerész ismerőshöz, rögtön észrevette (nagyítóval), hogy szakadt, kontaktos a (fólia). Ráforrasztott és tökéletesen mműködik.
Közben én rendeltem ilyen csatlakozót csak 1,5 hónap mire ideér.Az áram alatt lévő alkatrész ugyanúgy néz ki, mint amelyikben nincs áram, csak más a fogása!
-
#93505
leweegee
aktív tag
Rodzser Mór
#93502
leweegee
aktív tag
-
#93504
Barret001
addikt
Rodzser Mór
#93502
Barret001
addikt
válasz
Rodzser Mór
#93502
üzenetére
Barkácsolsz egy elem alakú adaptert.sima ügy. 3 korong,a középső szigetel,a két szélső forrasztható.
-
#93502
Rodzser Mór
senior tag
leweegee
#93500
Rodzser Mór
senior tag
válasz
leweegee
#93500
üzenetére
Gondoltam rá, hogy elemre forrasztok. De nem jó ez a megoldás, mert az elem alsó felére (a negatív pólusra) rálóg körbe az elem felső fele. Azaz az alsó felén ott lenne a forrasztás, betéve a helyére ennyivel magasabb lenne az egész, nem fér már így el.
Barkácsolok valamit. Esetleg nem teszem vissza a gombelem fedelét.
-
#93501
4D4M
aktív tag
Rodzser Mór
#93494
4D4M
aktív tag
válasz
Rodzser Mór
#93494
üzenetére
Úgy hívják a műfajt, hogy hogy dummy battery.
Így találni fogsz.Sőt erre még egy egész webshopot is fel lehet húzni, bár kicsit értelmezhetetlen arszintet lőttek be neki (:
[ Szerkesztve ]
...mit teszel ma, ami holnap is számít ?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
- Samsung Galaxy S21 és S21+ - húszra akartak lapot húzni
- Fejhallgató erősítő és DAC topik
- S.T.A.L.K.E.R. 2: Heart of Chornobyl
- Androidos tablet topic
- Óra topik
- Napelem
- EA Sports WRC '23
- Veszprém és környéke adok-veszek-beszélgetek
- NVIDIA GeForce RTX 4060 / 4070 S/Ti/TiS (AD104/103)
- Autós topik
- További aktív témák...
- Mac Mini M4 10/10 16GB 256SSD
- Samsung Galaxy A71 128GB, Kártyafüggetlen, 1 Év Garanciával
- Honor Pad X9 128GB, Kártyafüggetlen, 1 Év Garanciával
- HP15,6"FullHd,Core i5 6200,Világító billentyűzet,8-16GB RAM,SSD,Új akku,Új töltő,Szép állapot
- Apple iPhone 15 Pro 256 GB gyárilag független Black Titanium 2 év szavatosság garancia + üvegfólia
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Axon Labs Kft.
Város: Budapest
