Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#95600
Dr. Szilikát
őstag
baly81
#95599
-
#95599
baly81
aktív tag
tordaitibi
#95598
baly81
aktív tag
válasz
tordaitibi
#95598
üzenetére
"egy nulla voltra merült cellát már nem illik visszahozni az életbe"
Teljesen egyetértek ezzel! Tuti hogy sérült a cella, de ha Ő vissza szeretné hozni (próbálkozni vele) akkor tegye, tapasztalatszerzésre jó lesz. Bár ha valakinek már ilyen készüléke van, úgy gondolom ezeken már fejben túl van, vagy túl kell(ene) lennie. Amúgy a leírás szerint szerintem zárlatos.
"épkézláb cellánál ez nem igaz, ha 4-5% töltöttségnél..."
Az általam leírtakat nagy belső ellenálással rendelkező (elhasználódott) cellára értettem. Tapasztalataim szerint ez az általános jelenség amit leírtam.
"Oda elég nagy csúcsáramokra képes táp kellene bár megvalósítható."
Nem vagyok benne biztos, de szerintem itt munka nagy részét az elektronika végzi, a kisülés (ponthegesztés után) az akku "csak" feltöltést végez. Vagy tévedek?Nálam is van 100-120 db 18650, új és bontott vegyesen. Én sem tartom meg a 2,5V alá merülteket (ugye ez lenne a Li-ion alsó fesz határa). Már nem próbálkozok, tesztelek mint korábban. Már a belső ellenállásból határozom meg mit tartok meg. Elég a " jó lesz a karácsonyi fényfüzérhez"-ből. Már annyi színváltós LEDet forrasztottam, 18650 boxal a vezeték végén, hogy Debrecen város önkormányzatát is ki tudom szolgálni lassan a belváros dísz kivilágítására!
-
#95598
tordaitibi
veterán
baly81
#95597
válasz
baly81
#95597
üzenetére
Az első hogy egy nulla voltra merült cellát már nem illik visszahozni az életbe mert ha fel is áll, nem tudni mikor lesz zárlatos. A szeparátorfólia mellett képződő kristályok nem tudni mennyire gyengítették el a leheletvékony fóliát.
"túl nagy áramerősség csak azt fogja eredményezni, hogy felszökik a feszültség és vele párhuzamosan a hőmérséklet is, és nagyjából max 3-500mAh-át teszel bele."
Egy épkézláb cellánál ez nem igaz, ha 4-5% töltöttségnél megemeled a töltőfeszültséget 4-4,2 voltra az brutális, 30-50A töltőáramot fog eredményezni. Ha áramkorlátozol, 1-1,5C azaz a példánál maradva 5-7A töltőáramnál hidegnek kell maradnia, nem melegedhet.
Ha igen, az már veszett fejsze."Ami ötletem még támadt, hogy vedd ki a készülékből az akkut, tegyél bele egy DC aljzatot és valamilyen nagyobb teljesítményű külső tápról üzemeltesd"
Oda elég nagy csúcsáramokra képes táp kellene bár megvalósítható.Én 2,5V cellákat megpróbálok visszahozni de ez alatt, pláne 1V alá merülteket selejtezem.
Kollégánál is ez lesz szerintem a nóta vége, ha 2,5 amperre 0,4 voltra megy fel az gyakorlatilag zárlatos, azzal semmit nem lehet kezdeni. -
#95597
baly81
aktív tag
tordaitibi
#95596
baly81
aktív tag
válasz
tordaitibi
#95596
üzenetére
Mi az?
-
#95596
tordaitibi
veterán
baly81
#95593
-
baly81
aktív tag
válasz
ViZion
#95594
üzenetére
Megmondom őszintén már nem emlékszem rá, hogy pontosan mennyi volt. Kb.13-14EFt, Aliról Áfával, szállítással. DE! Én legtöbbször válogatok az eladók között, és általában nem a legolcsóbbat veszem meg, ha az eladó értékelése rossz, illetve fizetek a szállításért. Sőt olyanok is vannak, hogy nem pont olyat kapsz, amit hirdetnek. Hamisítják a jó kínait a rossz kínaiak!
Szóval, tuti hozzá lehetne jutni olcsóbban is.
Hogy mire jó? Természetesen nem tudok kiváltani vele egy nagy iparit, de arra, hogy néha szerszámgép és egyéb gépek, használati tárgyak akkujait javítsam vele tökéletes. Nem kell forrfüles cellákat venni, illetve ha bontok valamit (pl. teszt miatt), akkor nem kell kinlódni. 0,2-es nikkel és nikkelezett anyagot még tudok vele hegeszteni, e fölött a leírás ellenére sem, vagy csak nekem nem ment. A kijelző szerint 800A-t tud, hogy ez mennyire valós ki tudja. Biztosan rohadt nagy az áramerősség, mert ha egymás után pontozok 4-5× egy cellát akkor érződik az egész cellatesten hogy meleg lett. Szerintem 8-10 ponthegesztés után simán felmenne 40°C fölé.
A kötést, úgy, hogy fogóval fogom meg a szalagot a 18650-et meg a kezemmel, csak rohadt nagy erővel lehet szétszakítani. A szalag inkább szétszakad a ponoknál.
Érzékeny az anyagokra. Legalábbis nekem pl. egy kínai cellához semmiképpen sem akart "odaragadni" a forrfül. De ez szerintem a cellakupak anyaghibája volt. Nem bántam meg hogy megvettem. -
baly81
aktív tag
válasz
maestro87
#95592
üzenetére
Mielőtt megvettem volna az én típusomat (amit linkeltem) én is néztem ezt a típust (is). Pont a visszajelzésekből következtettem arra, hogy nem lehet benne valami jó akku, illetve úgy láttam a szétszerelt képekből, hogy egy cella van benne. Emiatt választottam másik típust.
Az enyémben két cella van, lehet ezek sem a legjobb minőségűek, de legalább megoszlik a kettő között a terhelés. Mondjuk a dupla akku miatt az is benne van, hogy ha az egyik gyengül/meghal, akkor húzza magával a másikat is. Szóval akkor vehetek bele kettőt.
Amúgy nem arra céloztam, hogy sok volt a 0,5A, hogy kinyírod vele a cellát, hanem arra, hogy én még kisebb áramerősséggel mentem volna neki. Igaz, a névleges kapacitásodhoz képest, -ami 5000mAh körül lehet- nagyjából 0,1C -vel töltötted, de a tapasztalataim azt mutatják, hogy az a cella, aminek a feszültsége ~2,5V alá esett, érdemes kb 3,0 Voltig nagyon kicsi, kb 100-200mA-el úgymond lágy töltést végezni. Nyilván ítt nem a kapacitáspótlás (töltés) a lényeg, hanem az, hogy elérj egy magasabb cellafeszültséget, aminek következtében már nagyobb áramerősséggel is neki lehet menni, persze ésszel, mert a túl nagy áramerősség csak azt fogja eredményezni, hogy felszökik a feszültség és vele párhuzamosan a hőmérséklet is, és nagyjából max 3-500mAh-át teszel bele. Ergo fel sem töltődik. Amikor visszahűl / leveszed a töltőről, akkor meg meredeken esik a feszültsége.
Én a helyedben kb 150-200mA-el tölteném kb egy éjszakát, majd 4-500mA-el teljes feltöltődésig. Természetesen kiszerelt állapotában. Amikor kész levennem a töltőről, megmérném a feszt, majd pár óránként ellenőrízném azt. Ha 1 napon belül 4,0 V alá esik be a feszültség, akkor kuka lesz. A mélykisülés tönkretette a cellát, a belső szerkezete sérült, ellenállása nagyon megnőtt. (Ez utóbbira lehet következtetni a melegedésből is töltés közben.) Érdemes lenne megmérni mekkora ellenállása van a cellának. Sajnos dedikált töltő kevés van ilyen opcióval, ami megbízható is. Talán a B6 mini, illetve az Xstar-nak van egy külső érintőcsúcsos mérőzsinóros készüléke. A SkyRC MC3000-is meg tudnám mérni (ilyenem van itthon), de mivel ez hengeres cellákhoz készült, valamilyen vezetékes modult kellene használnom. Ez ugye megint fals eredményeket hozna...
Nálam azt mutatják az elmúlt évek, hogy az olyan celláknak, amiknek a feszültsége a kritikus érték alá esett (mélykisülés) és hosszabb távon azon is marad, sajnos 99%-ban az újrahasznosító gyűjtőedényben végzik. Egy ilyen készüléknél, ahol az elektronika elég rendesen leterheli az akkut, ez meg pláne igaz. Hiszen a hirtelen nagy áramigényt az elfáradt/rossz cella nem fogja bírni, a feszültsége mindig le fog esni a terhelésre.
Ami ötletem még támadt, hogy vedd ki a készülékből az akkut, tegyél bele egy DC aljzatot és valamilyen nagyobb teljesítményű külső tápról üzemeltesd. Akkor nem kell új akku vagy készülék, igaz a mobilitást áldozod be vele...
Amúgy a 0,8mA szerintem reális érték kikapcsolt állapotban. Nagyjából ennyit mértem a múltkor egy akkus vérnyomásmérőben is és több kézikönyvben is hasonlót olvasok. -
#95592
maestro87
őstag
Dr. Szilikát
#95587
maestro87
őstag
válasz
Dr. Szilikát
#95587
üzenetére
Ez még nem jutott eszembe, de most lemértem. Folyamatosan 0,8 mA-rel meríti az elektronika az akkumulátort kikapcsolt állapotban. Ok, lehet ez nem nyírta ki és tényleg zárlatos lett, de attól még sok ez az érték is, mert van egy másik vadiúj ponthegesztőm is aminek nincs háza, csak az elektronika meg az akku, kb. 2 éve vettem és azóta is 3,7 V-on van az akku, tehát semmit se merült, pedig rá van ugyanúgy csatlakoztatva az elektronikára.
Egyébként azért furcsállom a zárlatot, mert összesen 8-szor lett használva a beépített számláló szerint, ebből kb. 4-szer voltam én, míg kipróbáltam, a másik 4 alkalom már gyárilag benne volt, és ugye fel sincs púposodva az akku...
Amúgy erről a készülékről lenne szó. Videót elnézve lehet sok az a 360A-es hegesztőáram ennek az akkunak. Ráadásul, kommentben más is panaszkodik az akku minőségére...baly81: Nem sok az egy nagy terhelhetőségű akkunak, ezzel nem lehet teljesen kinyírni. De legelőször még beforrasztva kevesebb árammal is próbáltam "bebikázni", de arra se reagált semmit.
-
baly81
aktív tag
válasz
maestro87
#95585
üzenetére
Ha teljesen le volt merülve, akkor biztosan sok volt neki a 0,5A, aztán meg egyből a nagy áramerősség sem volt a legjobb megoldás...
Ha magától lemerült, akkor tuti, hogy a cellával volt gond, bár nem tudni a tiédben milyen elektronika van (standby fogyasztás). Az én ponthegesztőm alig merül négy-öthavonta 5-8%-ot. Ilyenem van. (nem innen, csak linkeltem) -
#95587
Dr. Szilikát
őstag
maestro87
#95585
Dr. Szilikát
őstag
válasz
maestro87
#95585
üzenetére
Ha megvizsgálod az elektronikát (készenléti áram) nem biztos, hogy az merítette le. Lehet, hogy a nagy terhelés miatt lett belső zárlatos a cella és utána már önmagát merítette le.
Nem direkt zárlatra gondolok, mert egy feltöltött Li-ion akku totál zárlatát nem akarjuk tudni, lefüstöl, ki is gyulladhat (tapasztalat is). De lehet, hogy kisebb átvezetés leszipkázta. Vagy eleve nem volt komoly minőségű akku és akkor megint nem az áramkör hibás.
-
maestro87
őstag
válasz
Barret001
#95584
üzenetére
Lehet nem voltam egyértelmű, de pontosan ezt csináltam. Van tápegységem áramkorláttal és azzal adtam neki (panelről leforrasztva) egy órán keresztül először 0,5A-t, aztán a max-ot amennyit fel tudott venni 3,7V-on (~2A), de semmi. 0,4V-ig felmegy a cella feszültség, aztán vissza nullára...
Esetleg ajánlani nem tud valaki olyan ponthegesztőt ami nem merül le 1 hét alatt magától? Ez például?
-
maestro87
őstag
Sziasztok!
Ponthegesztőkben használatos, egy cellás LiPo akkumulátorokban ugye nincs már elrejtve elektronika? Mert van egy ilyen ponthegesztőm ami egyszer lemerült magától és azóta nem lehet feltölteni. Cella feszültsége 0 V és hosszan tartó direkt töltéssel se emelkedik a cella feszültség. 0 V-os Li-ion akkut hasonló módon élesztettem már újra, de ez nem reagál semmire. "Kuka" lenne? -
#95581
totya694
őstag
Digitalpimp
#95580
válasz
Digitalpimp
#95580
üzenetére
70-80-asak években még nem volt cseresznyelégy csak a seregély meg a gyerekek de utóbbi ellen hatástalan volt a Sokol rádió.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
válasz
CirrMee
#95573
üzenetére
Láttam már rádió tunereknél érdekes megoldású elem tartókat.
A készülék aljára raktak egy elemtartót ami 2 ceruza elemet fogadott.
A másik meg amikor a 2 ceruza elem egy csőbe volt dugva és a záró dugó amely a készülék hátulján volt úgy nézett ki mint egy nagyobb biztosíték fedél. -
#95574
Dr. Szilikát
őstag
CirrMee
#95573
Dr. Szilikát
őstag
válasz
CirrMee
#95573
üzenetére
TMP47C670N processzor van benne, integrált memóriával.
https://elektrotanya.com/sony_st-s117_sm.pdf/download.htm
https://pdf.datasheet.live/4c9752a5/toshiba.co.jp/TMP47C670N.pdfTMP47C xx szériákkal voltak gondok a képcsöves TV-k idején, néha megbolondult, felejtett stb. Egyébként voltak memória megoldások Ni-Cd forrfüles gombelemmel némelyik készülékben, vagy szuperkapacitások a videómagnókban például.
-
#95572
totya694
őstag
tordaitibi
#95571
válasz
tordaitibi
#95571
üzenetére
Nem is véletlen írtam így " 2x 200W van ráírva az erősítőre."
-
#95571
tordaitibi
veterán
totya694
#95570
válasz
totya694
#95570
üzenetére
De jellemzően nem szabályozott vagyis nincs viszacsatolás a kimeneti tápfesz.ről.
14,4V-->2x50V, 12V-->2x43V. És ez nagy kimeneti csúcsteljesítmény csökkenés.
Anno fabrikáltam komolyabb végfokokat, PA és dizsi hangosítás.
Egy határ felett monoblokkokat kellett építeni mert ha egy tápról ment a 2 végfok, 30% teljesítmény csökkenés is volt. Ennyire sokat számít ha nem esik be durván a táp. -
válasz
troll81
#95569
üzenetére

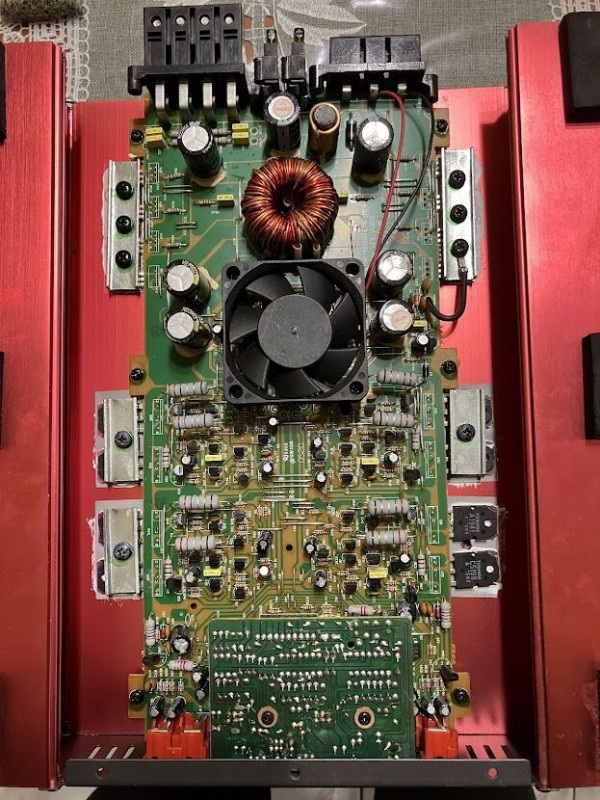

Az erősítő belsejében is ott van egy tápegység ami a 12V(13,8)-ból előállít 2x akár 50V-ot vagy még nagyobb feszültséget és abból tud teljesítmény produkálni.
A ventilátor a nagyfrekvenciás IC környékét hűti.Ez a táp 2x35V-ot állít elő és 2x 200W van ráírva az erősítőre. -
-
#95559
troll81
addikt
tordaitibi
#95557
troll81
addikt
válasz
tordaitibi
#95557
üzenetére
Lto40ah 6x6 darab tudja.
A lakásban van probléma mert ott szoktam próbálni dolgokat.
Amihez jó lenne 100A legalább -
#95557
tordaitibi
veterán
troll81
#95556
-
-
#95551
troll81
addikt
Dr. Szilikát
#95550
troll81
addikt
válasz
Dr. Szilikát
#95550
üzenetére
Az értem szép ez alapján keresek.
Kellene a 12.6 13 V a lényeg illetve ha állítható a kimenet az a legjobb -
#95550
Dr. Szilikát
őstag
troll81
#95546
Dr. Szilikát
őstag
válasz
troll81
#95546
üzenetére

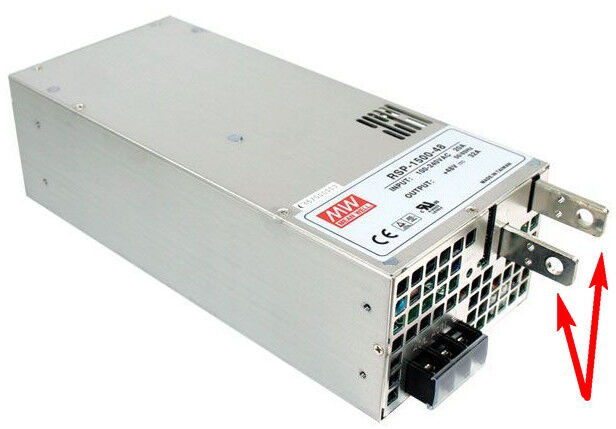

https://tapegysegaruhaz.hu/en/spd/92935/Power-supply-Mean-Well-RSP-1500-12-1500W-12V-0-125
Figyeld a csatlakozókat:
-
#95545
Dr. Szilikát
őstag
#78522999
#95544
Dr. Szilikát
őstag
válasz
#78522999
#95544
üzenetére
Rendeltem olyan körömnyi darabot, szinkron egyenirányítós konstrukció, azaz dióda helyett is szinkronban vezérelt MOSFET kapcsolgat benne.
Frekvencia olyan magas (MHz nagyságrendben, ha jól emlékszem), hogy kis kerámia kondikkkal szűrhető, ezt a korszerű kapcsolóelemek teszik ma már lehetővé.
De azért nagyobb terhelésen van egy jó kis melegedése annak is. -
#95544
#78522999
törölt tag
Dr. Szilikát
#95543
#78522999
törölt tag
válasz
Dr. Szilikát
#95543
üzenetére
Akkor szerintem teszek vele egy próbát
Beállítottam 3.3V-ra és labortápról nézve gyakorlatilag 3.3V betáptól kezdődően tartja a feszültséget.
Nyilván helytakarékosabb volna egy ilyen, de szerintem a 2.8A nagyon a tűréshatárán lehet ennek az apróságnak.Pötyi:
Nem töltöttem fel képet, de ahogy írtam, semilyen más borda és szellőzés nem játszik. Nem mihez képest, hanem sajnos egyáltalán nincs lehetőség változtatásra.
Tehetek rá akármekkora bordát (de nem tudok), ha a hőt nincs hova elvezetni.
Nem tudok a szellőzésen javítani. Ezért kellene pwm-es megoldás.
Ellenkező esetben az eredeti fesz.stab is megfelene. -
#95543
Dr. Szilikát
őstag
#78522999
#95538
Dr. Szilikát
őstag
válasz
#78522999
#95538
üzenetére
Próbálkozni lehet természetesen, az XL4015 modullal jó tapasztalataim vannak egyébként. Integrált MOSFET-kapcsolót tartalmaz, akár 12,1 V-ból is stabilizál 12 V-ot.
Ellentétben az LM2596 konverterrel, ami mára elavultnak számít (de attól még sok célra megfelel), emitterkövetős kimenetű kapcsolóval, ahol a B-E átmenet feszültségesése mindenképpen belejátszik (a disszipációba is).
-
-
#78522999
törölt tag
Ismételném magam:
"Sajnos a szellőzést nem igazán tudom feljavítani. Sem nagyobb borda, sem nagyobb légáramlat nem lehetséges a jelenleginél."Nem pálya sajnos csak a step-down. Nem tudok ennyi hőt elvezetni.
Ez így semmiben nem jobb a jelenlegi verziónál.
Egyetlen megoldás a kevesebb hő. -
#95539
Pötyi
őstag
Dr. Szilikát
#95537
Pötyi
őstag
válasz
Dr. Szilikát
#95537
üzenetére

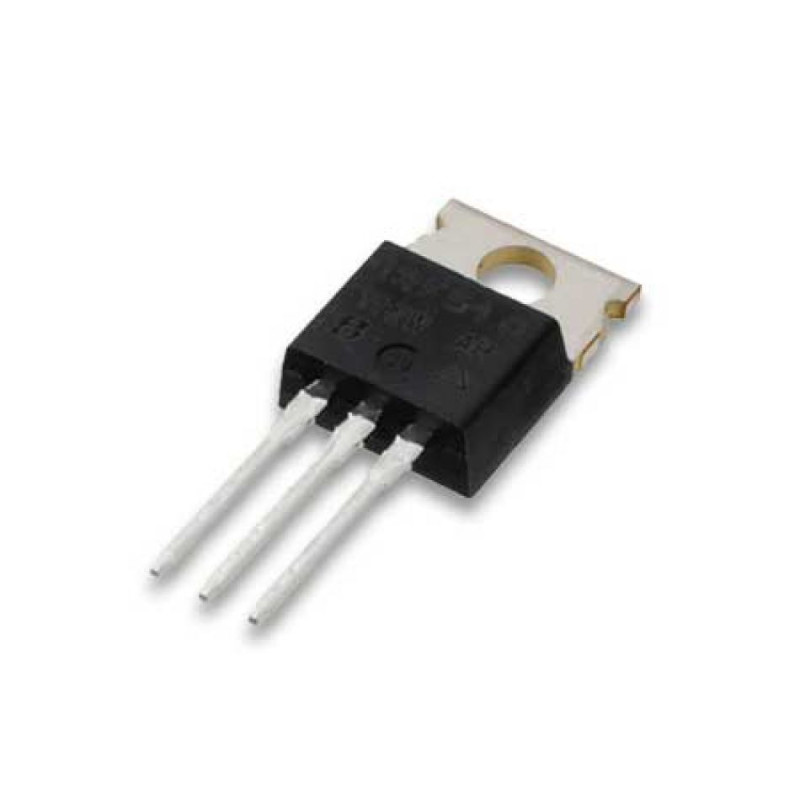

Az LM7833-as létezik úgynevezett "TO-220" -as tokozásban:

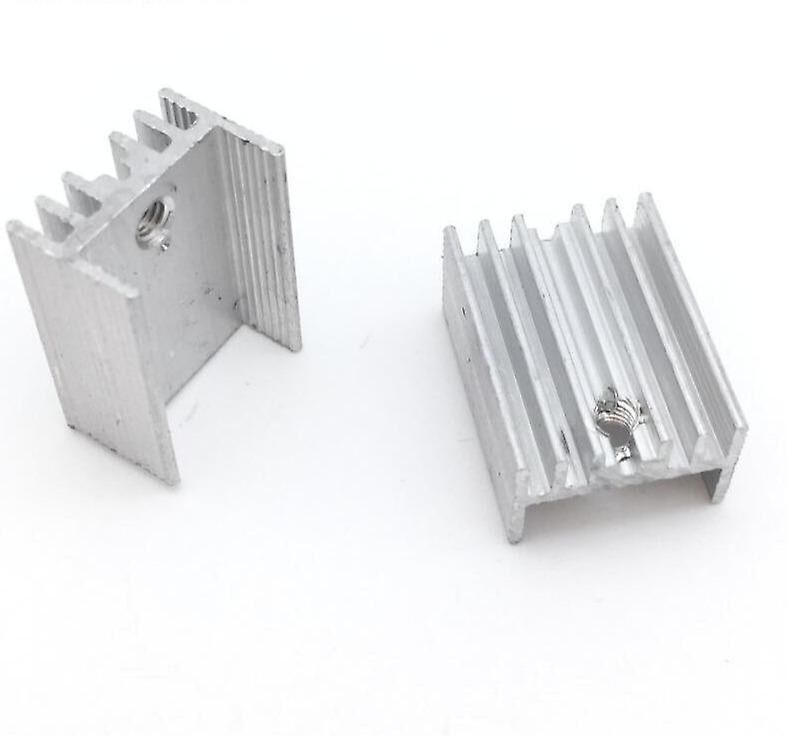

Ahhoz meg van fasza gyári hűtőborda:
(Hiszen köztudott, hogy ez egyszerűen elfűti a felesleges áramot...)
-
#95538
#78522999
törölt tag
Dr. Szilikát
#95537
#78522999
törölt tag
válasz
Dr. Szilikát
#95537
üzenetére
Én amúgy az XL4015 modulra gondoltam. Elég neki >=4V bemenő és a 10 fordulatos potival jól szabályozható.
A pwm zajról nincs infóm, ez amúgy egy pci vga kártya csak nem pc-ben van használva.
A pcb-n az EZ1585 szokásos alkatrészei vannak.
A bemenő 5V vonalon 10uF, a kimenő 3.3uF vonalon 10uF. (mindkettő elko)
Ezek közé jönne be a XL4015 modul.
Szóval, ezzel tehetek így egy próbát? -
#95537
Dr. Szilikát
őstag
Pötyi
#95536
Dr. Szilikát
őstag
Mindegy, energiát / teljesítményt az sem nyel vagy takarít meg:
1,7 V x 2,8 A = 4,76 teljesítményt el kell fűteni, ha ilyen disszipatív elven működik. A tokozásnak legalább ugyanolyan, vagy "nagyobb fajtának" kell lenni, ha azt szeretnénk, hogy jobban bírja, ebben persze további szereplők a hűtőborda és a környezeti feltételek.
DC-konverterből viszont olyan kellene, ami 5 V bemenővel is működik, meg a táplált áramkör se legyen érzékeny a PWM zajra.
-
#78522999
törölt tag
Egy elméleti kérdés:

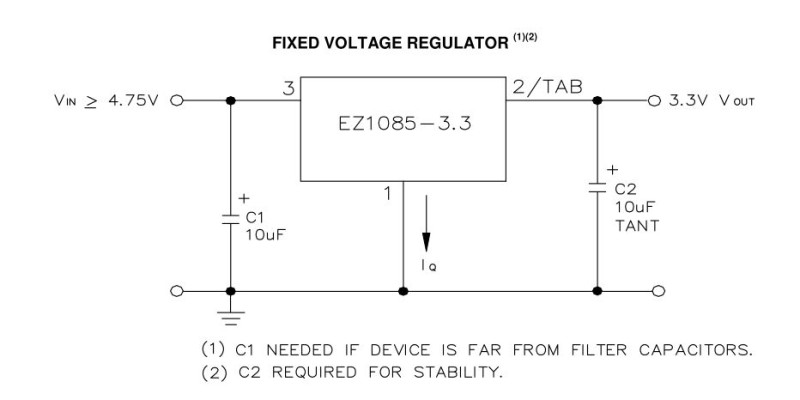

Egy "EZ1585CT 3.3" feszültség szabályozó iszonyatosan melegszik.
Elméletileg (hivatalosan) max ~2.8A terhelést van és 5V -> 3.3V droppot fűt el.
(gyárilag ilyen forró, csak egy U aluminium lemez van aláfogatva)
Sajnos a szellőzést nem igazán tudom feljavítani. Sem nagyobb borda, sem nagyobb légáramlat nem lehetséges a jelenleginél.
Arra gondoltam, hogy egy 3A+ DC StepDown-ra cserélném, amelyiken közös az In-Out GND. Komplett panelt tennék mellé, gyakorlatilag a fesz.stab helyére vezetékezve.
Ez szerintetek járható út lenne? -
válasz
ViZion
#95530
üzenetére
Anno egy műszaki börzén vettem 6db napelemes mozgás érzékelős falra szerelhető világító testet. 2db-ot elajándékoztam egyik anyósomhoz került a másikat egy barátomnak adtam.5 év elteltével nekem ment tönkre 2db a többi még mindég működik.Az óta vettem már ugyanolyan kinézetűt piacon azok pár hónap után tönkre is mentek...
-
-
#95530
ViZion
félisten
tordaitibi
#95529
ViZion
félisten
válasz
tordaitibi
#95529
üzenetére
Akkuval kezdtem, rossz volt. De mivel szabadtéri, kínai IP9999 védettség, így ez is elrohadt. A lábai egyszerűen elvékonyodtak, megmozdítottam, eltört 2 láb...
Érdekes, h a panel ép, mellette ellenállásoknak semmi baja, nem is oxidálódtak a lábak... -
#95529
tordaitibi
veterán
ViZion
#95524
válasz
ViZion
#95524
üzenetére
Ő azt csinálja ha süt a nap, a napelemecske tölti az akkut és lekapcsolja a ledet. Ha sötét van, bekapcsolja a ledet vagyis a napelem egy fényszenzor is az ic-nek.
Szeintem is olcsóbb ha vszel egy új lámpát, ezt gazdasági TK tényleg megjavítani. 250Ft volt akcióba nálunk nemrég.
Amúgy az ic szokott mindent túlélni, sokkal gyakoribb az akkuhiba, és hogy szétrohad az egész panel meg kontakthiba. -
#95527
leweegee
aktív tag
tordaitibi
#95523
leweegee
aktív tag
válasz
tordaitibi
#95523
üzenetére
Nem okoskodás ez hanem tények.
Azért ajánlottam én is egy mezei fet-et a kollégának, nem hiszem, hogy a szupresszor hiánya bármi bajt okozna.Valamelyik nap kaptam egy parkside szegélynyírót, hogy kuka, szétbontottam, egy fet és a gate ellenállása elköszöntek, persze olvashatatlanul ahogy kell. Fogtam az első kezem ügyébe akadt bontott fetet ami polaritásban passzolt és vakra kapott egy 10K kapuellenállást, csont nélkül üzemel azóta is... Tudom mákom volt, de nem egyedi eset, hogy így jártam, ezek a fetek bizonyos helyzetekben nagyon jól helyettesíthetőek szerencsére.
-
ViZion
félisten
válasz
leweegee
#95522
üzenetére
OK, köszönöm!

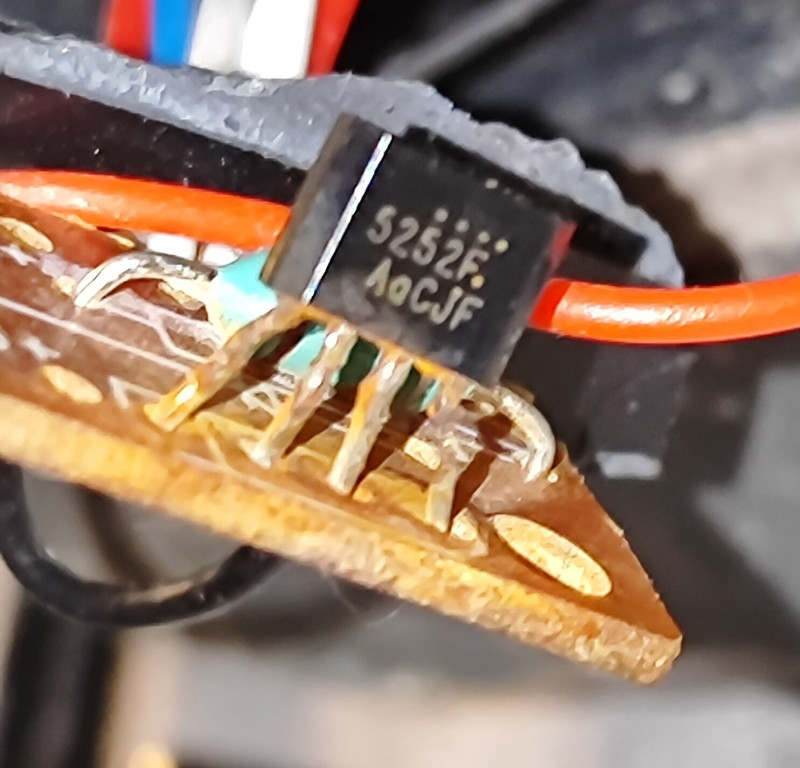

Másik, asszony napelemes lámpája elhunyt. Akkut cseréltem, napelem és a LED-ek jók, de van vmi kis tranyó, ami kapcsolja a LED-et, ha a napelemen nincs delej.
Ez a 4 lábas tranzisztor szétrohadt a párától... a bal oldalon a 2 láb össze van kötve. Mi a bánat ez?
-
#95523
tordaitibi
veterán
leweegee
#95522
válasz
leweegee
#95522
üzenetére
Okoskodás de ez egy teljesen mezei N power fet, annyi hogy integrálva van egy szerintem 16-18 voltos szupresszor a G-S közé, a gate védelem miatt. Meg 4V G-S feszültségre kinyit már de ezt egy mezei BUZ11 is tudja, egyszer mértem, 4,2 voltra 99%-ba kialakult a névleges DSon ellenállás ha jól emlékszek.
-
ViZion
félisten
-
-
#95517
Barret001
addikt
Dr. Szilikát
#95515
Barret001
addikt
válasz
Dr. Szilikát
#95515
üzenetére
BL mint Black? (sötét) Én erre tippeltem.
-
#95516
Barret001
addikt
Dr. Szilikát
#95515
Barret001
addikt
válasz
Dr. Szilikát
#95515
üzenetére
STB szerintem is Start Buttont jelenthet.Ellenálláson keresztül is kapcsol,vagy csak direktben? Szóval nem lehet zárlatot csinálni? Valami kicsi soklábú SMD alakatész hezkapcsolódik,ha jól néztem.
-
#95515
Dr. Szilikát
őstag
Barret001
#95514
Dr. Szilikát
őstag
válasz
Barret001
#95514
üzenetére

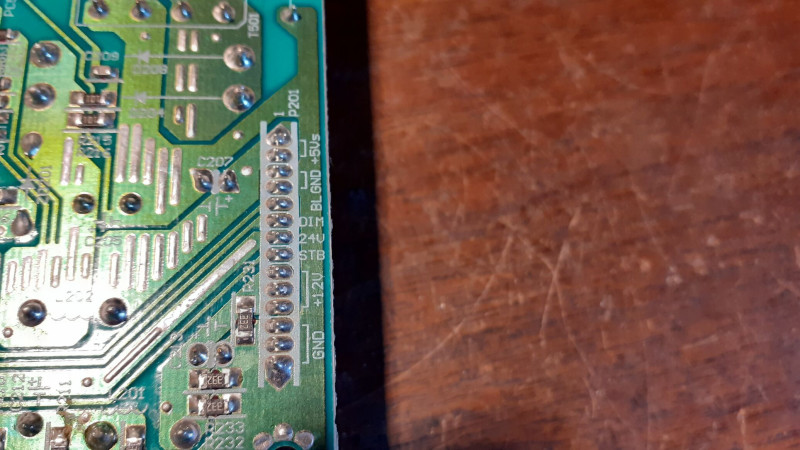

Általában az ON vagy jelen esetben STB jelű pontot +5V-ra kell kötni. Elvileg lehetne GND-re is húzni, de jellemzőbb a felhúzás, ha jól emlékszem.
DIM a fényerőszabályzás, a panelon lévő driver részére, ami lehet PWM vagy ritkábban analóg jel, 0-5 V között.
BL a háttérvilágítás be-ki kapcsolása (+5 V).
-
ekkold
Topikgazda
válasz
Barret001
#95508
üzenetére

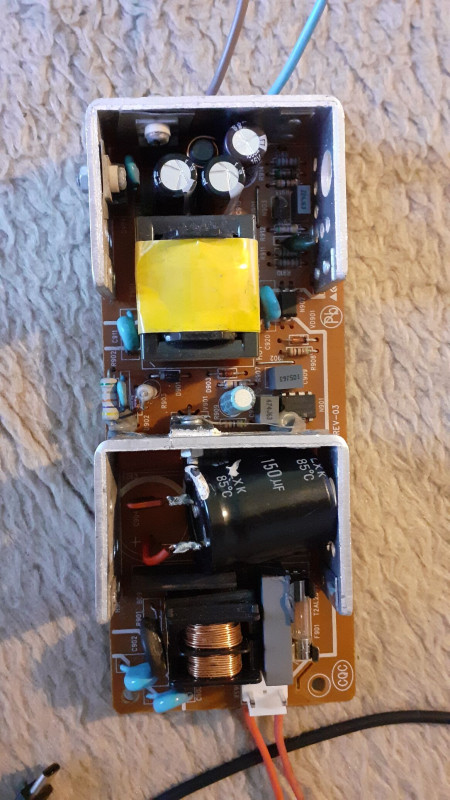

"Együtemű. Egy tranzisztor,1 tekercs."
Ez a felépítés még sokféle működési elvet takarhat.
Egy primer oldali tranzisztorral lehet pl.:
- Sima flyback konverter
- Kvázi rezonáns flyback konverter
- Nyitóüzemű (forward) konverter
- PFC flyback: ebben nincs primer oldali puffer, csak a szekunder oldalon, és amellett, hogy flyback táp, egyúttal PFC-ként is működik.
- Eléggé ritka, de lehet (E osztályban működő) rezonáns táp is (tipikusan pl. indukciós főzőlapok). -
Wohme
tag
Sziasztok!
Remélem nagy nagyon off, reménykedem, hogy tudtok tanácsot adni az alábbi témában.

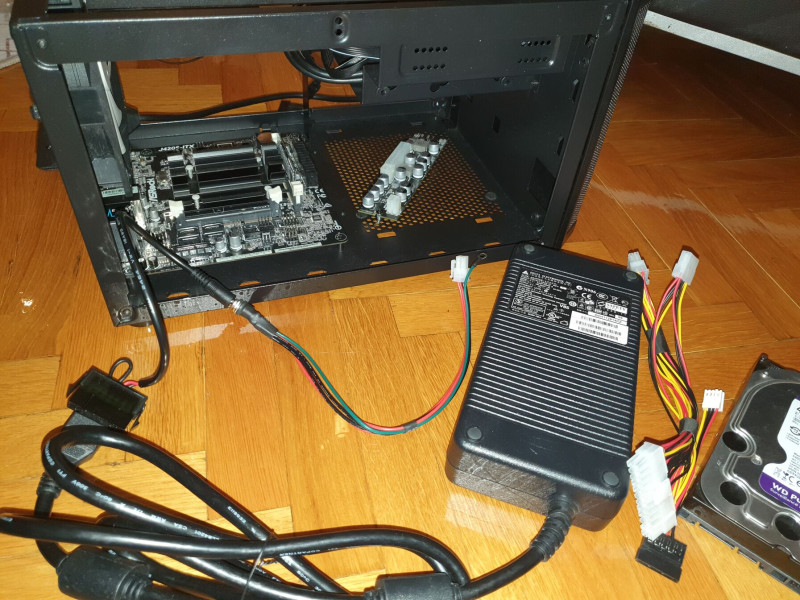

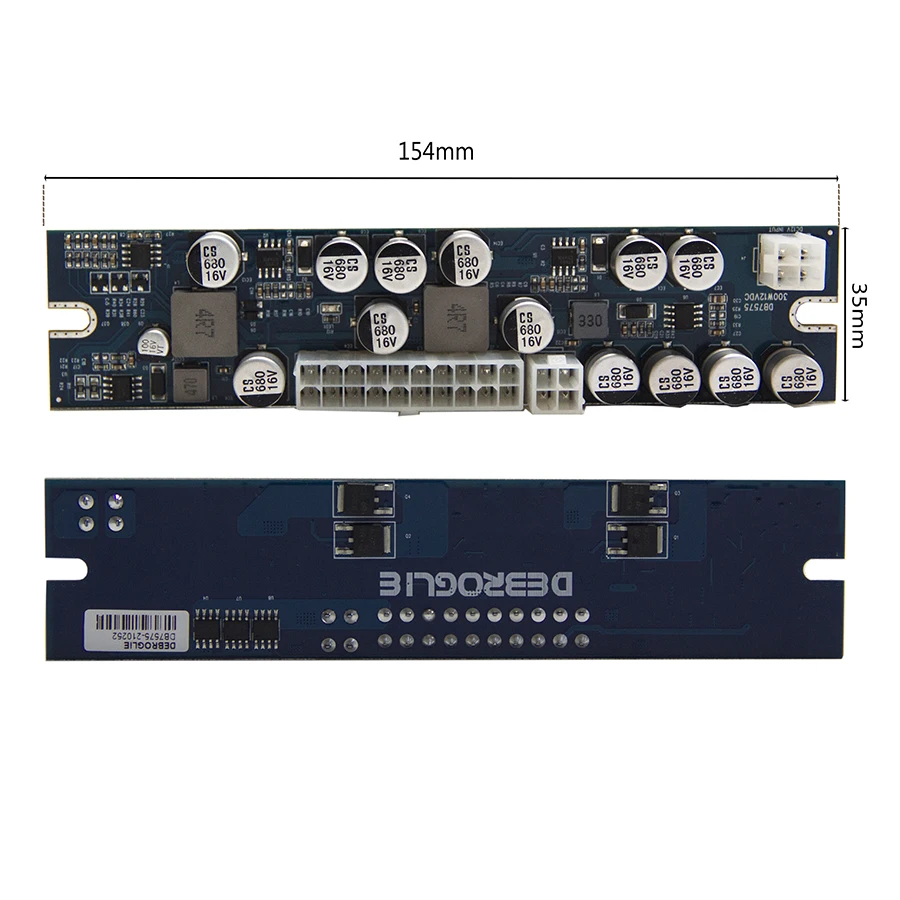

Vettem innen apróról egy 300 W-os, 12 V-os paneltápot egy 220 W-os Delta tápkockával egy megbízható eladótól, hogy egy második kis házi szervert összeállítsak magamnak. 1 db merevelemezzel és ASRock J4205-ITX integrált procis lapommal összeraktam egy szintén akkor vásárolt házban (Fractal Node 500) és amikor bedugtam a falba elkezdett füstölni és meghalt az alaplap. Ez a lap ezelőtt gond nélkül ment 24/7 egy másik Chieftec paneltáppal. A füst valószínűleg a processzortól jött a hűtőborda alól, nem találtam meg a pontos helyét.
Az eladó állítása szerint átvizsgálta a tápot, mielőtt elküldte volna nekem és nem talált benne semmi problémát. Én is megvizsgáltam multiméterrel utána a képességeimhez mérten.
Ezekből a komponensekből állt össze a táp a fali aljzattól haladva az alaplapig:
1. Delta AC/DC adapter (tápkocka) 8 pines Mini-Fit Jr. apa csatlakozóval
2. 16 pines Mini-Fit Jr. anya (ami rácsúszik a tápkocka 8 pines apájára) + DC anya átalakítója
3. DC apa + 4 pines Mini-Fit Jr. anya átalakítója
4. Paneltáp 4 pines Mini-Fit Jr. apa bemenettel és 20 pines tápcsatlakozó kimenettel
5. 20 pinből 24 pines tápcsatlakozó az alaplapra + egyéb csatik összekötve
A következő dolgokat érdemes tudni:
- A gépházban az alaplapot a távtartóira, a paneltápot pedig 2 ponton saját távtartókkal a ház padlólemezén lévő ventilátorlyukakra rögzítettem. A DC dugó földelősaruját az alaplap egyik csavarjára kötöttem.
- Nem indítottam be a gépet, csak a falba dugtam a dugvillát
- Ha előbb dugom be a Delta AC adaptert a fali aljzatba és utána csatlakoztatom a paneltápra, akkor a Delta adapter leold és lekapcsol. Multiméterrel sehol sem érzékel feszültséget.
- Ha viszont előbb összedugok mindent és legutoljára dugom be a fali aljzatba, akkor a multiméterrel a csatlakozóknál a diagramoknak megfelelően tökéletesen jön az összes feszültségág mind a Delta adapter 8 pines csatiján gemkapoccsal, az átalakítóknál és a paneltáp 24 pines ATX tápcsatlakozóján is. Folytonosságot is jól lehetett mérni a vezetékeken.
- Ha a meghalt alaplappal összekötve dugom most be a fali aljzatba, akkor nem kapcsol be a táp semmilyen formában sem.
- A lap integrált procis volt, nem volt külön tápellátása a processzornak az alaplapom. A paneltápon viszont van 4 pines kimenet erre a célra.
- Alaplapon és tápon a kondik jó állapotban vannak
Az eladó azt állítja nincs baj a táppal, mivel a mért értékek megfelelnek, mégis azt gondolom, hogy lehetett valami gond vele. Van ötletek mit lehetne az üggyel kapcsolatban még kivizsgálni?
Csak hogy vizuálisan is meglegyen, így néz ki nagyjából az egész:
-
-
-
válasz
Barret001
#95502
üzenetére
De az ilyen és ehhez hasonló videók sokat segítenek.
80-as években mégy egy tranzisztor atlasz beszerzése is komoly feladat volt és magáról az alkatrészekről nem is beszélve.Én 13 évesen vettem meg az első hibrid IC-met.Kaptam 500Ft-ot szülinapomra és 470Ft-ért vettem egy STK077 IC-t több mint egy évig készült mire minden meg lett hozzá. -
Barret001
addikt
Szóval, tuti hozzá lehetne jutni olcsóbban is.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Ezek közé jönne be a XL4015 modul.
Új hozzászólás Aktív témák
Hirdetés
- Geforce GTX 1050, 1050 Ti, 1060, 1650, 1660 - GT 1030 - Low profile is (LP)
- ÁRGARANCIA!Épített KomPhone i5 14600KF 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! Logitech G923 kormány + Driving Force Shifter garanciával hibátlan működéssel
- ÁRGARANCIA!Épített KomPhone Ryzen 9 5900X 16/32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Apple iPhone 11 64GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
