Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#81200
tordaitibi
veterán
DonThomasino
#81195
válasz
DonThomasino
#81195
üzenetére
Nem stimmel a sönt meg a műszer.
Szerintem van a modulba egy LM358 aminek az erősítését felére kéne venni de ez nem lesz egyszerű.
Legegyszerűbb:
A két ellenállás 10-100ohm között bármi csak egyforma. -
#81199
DonThomasino
veterán
ElektrikusDE
#81198
DonThomasino
veterán
válasz
ElektrikusDE
#81198
üzenetére
Ja még annyi hogy van még egy plusz tartalék műszerem is
azzal is ugyanez a helyzet.
A söntből csak 1 van. -
#81198
ElektrikusDE
senior tag
DonThomasino
#81197
ElektrikusDE
senior tag
válasz
DonThomasino
#81197
üzenetére
Akkor lekéne cserélni 100 Amperesre!
Vagy egyszerűen elosztod kettővel az árammérés eredményét.
-
#81197
DonThomasino
veterán
ElektrikusDE
#81196
DonThomasino
veterán
válasz
ElektrikusDE
#81196
üzenetére
Bele van gravírozva FL-2 0.5 50A 75mV.
Az érdekes, mert a feszültség hajszál pontos. -
#81196
ElektrikusDE
senior tag
DonThomasino
#81195
ElektrikusDE
senior tag
válasz
DonThomasino
#81195
üzenetére
Szia!
Szerintem a söntöt elcserélték, 25A-os műszerhez valót adtak hozzá.
Ui:
A módosított bekötésed csak a feszültség mérést befolyásolja. (kicsit többet mér így, mint ami a motorra jut)
-
#81195
DonThomasino
veterán
DonThomasino
veterán
Dolgozott már valaki ilyen kis áram és feszültség mérővel?
Külön söntös 50A es.
Ha igen tudna, segíteni valamiért a normál érétk dupláját méri az áramnál,
a feszültség hibátlan. Egy kicsit módosítottam az ajánlott bekötésen, lehet elszúrtam valamit.Gyári:
Módosított:
Próbáltam kinullázni a hátulján lévő két pont összeérintésével.
Próbáltam állítani hátul a trimmeren kb 0.1 A lehet +/- ba. -
#81194
tordaitibi
veterán
Azharel
#81189
-
#81193
Stylewars_kp
őstag
Stylewars_kp
őstag
Köszönöm mindenkinek.
-
#81192
rednifegnar
senior tag
Stylewars_kp
#81185
rednifegnar
senior tag
válasz
Stylewars_kp
#81185
üzenetére
en leragasztanam, mesteres az mekkmesteres
de legalabb egyszeru es mukodik.
nekem is utangyartott riasztom volt, baromi idegesitett az allando csipogasa a nyitasra/zarasra is tolta.
egyszer visszavittem, "atprogramoztak" magyarul kikapcsoltak ezt a funkciot. lehet tiedbol is ki lehet vetetni. nekem a New Duett Kft.-nel csinaltak obudan. sajnos a riaszton semmi felirat, jeloles nem volt, hiaba kerestem a neten, nem leltem semmit. -
#81191
tordaitibi
veterán
Stylewars_kp
#81185
válasz
Stylewars_kp
#81185
üzenetére
Hány vezeték megy a szirénára, 2?
Ha igen, permanens mágneses a hengkeltő benne vagy piezo?
Ha mezei kis tölcséres hangszóró van benne akkor kezdesz sorbakötni 10ohmtól 100 ohmig ellenállásokat. Ha megfelel a hangerő akkor azt, pl. 22ohm, kicseréled egy 5wattosra. Ha megszólal a riasztó tartósan akkor sanszos hogy leég az ellenállás de mint írtad csak a csippantásokra van szükséged, azt bírni fogja.
Ha piezo, akkor ugyanez csak az 1-100kohm tartományba próbálkozpl.
Ha 3 vezetékes a sziréna akkor vagy semmit nem tudsz tenni a szétszedése nélkül mert benne van a végfok. Ha meg mész lefelé a táppal akkor egyszer csak elhallgat vagy nyekeregni fog csak.
Vagy a vezérlő szálon kapja a meghajtást és arra tehetsz trimmert. Ez utóbbi igen ritka állatfajta és a nagyon régiekre jellemző. -
#81190
Dr. Szilikát
őstag
Stylewars_kp
#81185
Dr. Szilikát
őstag
válasz
Stylewars_kp
#81185
üzenetére
Mérni kellene pontosabban, neten úgy látom, 1,2 A körül lehet egy ilyen sziréna áramfelvétele, de azt is tesztelni kellene, mennyire stabil, alacsonyabb feszültségen.
Egy LM2596 DC-konverter elbírná elvileg, amivel be lehetne állítani a csökkentett feszültséget. Úgy nem kell ellenállás.
Ellenállás próba kérdése, 4,7 ohm, 10 ohm stb. 5 W-os értékekkel lehetne kísérletezni. Egy kis trimmer nem bír el ennyi áramot, huzaltrimmer esetleg. Az áram bizonyára csökken, a feszültséggel együtt, akkor már kisebb teljesítményű ellenállás is elviheti. Azért nem írom biztosra, elvben lehetne olyat is tervezni, ami növekvő áramfelvétellel kompenzál (egy határig), de nem hinném, hogy ez olyan.
-
#81189
Azharel
aktív tag
Dr. Szilikát
#81188
Azharel
aktív tag
válasz
Dr. Szilikát
#81188
üzenetére
Igen, úgy is kértem a boltban hogy ebbe a retek főzőbe valót. Feladom. Vissza küldöm, nem látszik hogy hozzá nyúltam.
-
#81187
Azharel
aktív tag
Dr. Szilikát
#81186
Azharel
aktív tag
válasz
Dr. Szilikát
#81186
üzenetére
Így kötöttem be én ahogy benyilaztad. Erre a bekötésre nem kapcsol be a kv főző. Ekkor ráraktam az új kapcsolóra ami ugyan így kapcsol. Erre zárlat lett. Nem értem mi a tököm baja van. Az eredeti bekötés szerint meg állandóan megy és fűt mint a hülye, szóval akkor elvileg test zárlatos se lehet ahogy fentebb írta valaki, nem ? ez a szar rendesen ki fogott rajtam. De még ha az új kapcsolón a a bejövő fázis tettem a 2-esre lábra a kazánt meg az egyesre akkor is csak fordítva kellene működni a kapcsolónak, nem ?
-
#81186
Dr. Szilikát
őstag
Azharel
#81171
Dr. Szilikát
őstag
válasz
Azharel
#81171
üzenetére

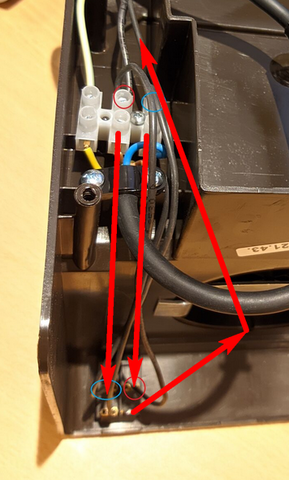

Tehát azt írod, hogy a kapcsoló baloldalán kettő közös, eszerint az csak a világításnak adja a feszültséget.
Jobboldalon kettő megszakít. Azt nem tudjuk, hogy itt a világítás az alsó vagy felső pontra megy, de ha állandóan világítana, azt már csak fel kell cserélni.
A színes karikák szerint keresztbe van kötve, de nem úgy kellene, hanem nyilak szerint.
-
#81185
Stylewars_kp
őstag
Stylewars_kp
őstag
Sziasztok,
autóriasztó 12v-os szirénájának a halkítására van lehetőség? Nincs szükségem a riasztóra, de a központi zárt is ez vezérli, mert utólagos megoldás. Egyszer, ha eljutok vele visszaállítom az eredeti megoldásra...
Szóval vagy kikötöm teljesen a szirénát vagy gyengítek a hangján. Ezt mivel tudnám megoldani a legegyszerűbben?
Amúgy egy sorba kötött ellenállásra gondoltam vagy egy trimmerre, de mekkora méretű lenne az ideális?
Eszembe jutott még néhány puritán módszer, miszerint leragasztom a szirénát, de ez olyan háztáji...nem mesteres. -
#81184
Dr. Szilikát
őstag
Samus
#81178
Dr. Szilikát
őstag
Áramgenerátoros driver így működik, plusz még egy ellenállással is növelte a belső ellenállást, ami azért jó, mert a kimeneti puffer, amíg fel van töltődve, agyonvághatná a tesztelni kíván LED-et.
Egyébként viszont nem jó ötlet, mert ahogy említik is a kommentben, az a trafó nem feltétlenül véd az áramütés ellen, sőt vannak olyan driverek némelyik lámpában, amiben a látszólag trafó nem trafó, csak szimpla tekercs és egyáltalán nem választ el a hálózattól.
-
#81183
Dr. Szilikát
őstag
pataslogeza
#81175
Dr. Szilikát
őstag
válasz
pataslogeza
#81175
üzenetére
Magas belső hőmérséklet, rezgések, anyagfáradás, szigetelés összekopása valahol belül, ahol a műgyanta nem tart rendesen, ki tudja, néha így tönkremennek. Láttam már a kommutátor alatti részen felfedezhető kiolvadt huzalt, kormos részt, de az is lehetett már másodlagos következménye zárlatnak, vagy a kommutátor hibájának, leválik egy szelet, ilyesmi.
Utána jelentkezik a túláram, körtűz, ami kinyírja a kefét is. A képen látható kommutátor, ahogy be van égve (olvadt szemcsék, kráterek) számomra ismerős is, láttam pár ilyet. Soha nem lett belőle már motor.
Egyébként jó esetben a szénkefének egy kis maradékával is még letesztelhető a motor, hogy érdemes-e vele foglalkozni.
Tehát van egy kis kefedarab, ami azért még jól érintkezik, rugózik, nyomódik. Elindítom, ha jó a motor, azt észre fogom venni, hogy rendesen végzi a dogát, azaz érdemes szénkefe után menni / rendelni.
Egyszer úgy teszteltem, hogy csak valami hasonló kefe volt kéznél, keskenyebb vagy ilyesmi, már nem emlékszem. De így is meg tudtam állapítani, hogy a motornak nincs baja, csak már tövig égett a kefe, ami benne volt.
-
#81182
rednifegnar
senior tag
Azharel
#81177
rednifegnar
senior tag
válasz
Azharel
#81177
üzenetére
sztem az van hogy a kapcsolod labkiosztasa nem azonos ezekkel a rajzokkal. ezert sikerult zarlatot csinalni mert osszekapcsoltad a fazist a nullaval. ezert kellene multimeterrel kimerni mely labak kapcsolnak, aztan az egyszerusitett rajz alapjan bekotni. mar az is eleg ha lampa nelkul kotod es melegit, ha ugy mukodik johet a lampa, akkor mar nem sok lehetoseg marad.
ugy erzem a gari mar elment amugy is
-
#81181
PHM
addikt
tordaitibi
#81180
PHM
addikt
válasz
tordaitibi
#81180
üzenetére
Tudom. Itt: [link] leírtam a helyes bekötést.
A rajzot, mint írtam, loptam, s egyelőre nem akartam plusz magyarázattal bonyolítani.
Tartok tőle, hogy más baj van a készülékkel, de ezt is írtam már.
Szerk: A kezét törném annak, aki ezt így megtervezte.
Hordozható készüléknél illene kétsarkú kapcsolót használni, ami itt adott is,
csak spóroltak a bekötéssel. -
#81180
tordaitibi
veterán
PHM
#81174
-
Az alábbi videón lévő kapcsolás hogy működik?
-
-
#81176
Barret001
addikt
pataslogeza
#81175
Barret001
addikt
válasz
pataslogeza
#81175
üzenetére
Meg kell csiszolni a kommutátort,ha teljesen hibátlan,akkor passz.Nyáron láttam olyan fűnyírómotort,(szénkefés FOS) hogy egy szegmens kimozdult,és megette a szénkeféket.
-
#81175
pataslogeza
aktív tag
Dr. Szilikát
#81157
pataslogeza
aktív tag
válasz
Dr. Szilikát
#81157
üzenetére
Azt értem, hogy használat közben zárlatos lett a forgórész, csak azt nem, hogy mi okoz ilyen zárlatot? Azt meg főleg nem értem, hogy mi koptatta el teljesen a szénkeféket 2 perc alatt, mert az előző 8 év alatt a szénkefék kb. egyharmada kopott el, most meg a maradék kétharmad mindössze 2 perc alatt.
-
PHM
addikt
válasz
Azharel
#81171
üzenetére
Akkor leírom még egyszer, másképp:
1-es a bejövő 230V-os kábel barna ere.
2-es a fűtőszál egyik ere.
A kapcsoló másik oldalán, az egyeshez közelebbi pont a bejövő kábel kék ere.
A kapcsoló másik oldalán, a ketteshez közelebbi pont a fűtőszál másik ere.
Ez persze akkor fog csak működni, ha az eddigi zárlatokkal még nem égetted
össze a kapcsoló érintkezőit.
Előfordulhat, hogy a kapcsoló folyamatosan világít, ez esetben az 1-es és a 2-es
érintkezőkön kell cserélni a vezetékeket, + a kapcsoló másik oldalán elvégezni
ugyanezt a műveletet. -
#81169
rednifegnar
senior tag
Azharel
#81168
rednifegnar
senior tag
válasz
Azharel
#81168
üzenetére
ne szinekben meg labakban gondolkodj mert az ilyen kapcsolonak letezik tobb fele labkiosztasa. neked kellene ezt kisakkozni, nyilvan egy multimeterrel lenne a legegyszerubb.
imigyen kellene bekotni, csak ugye ezt a logikat at kell forgatnod a kavefozo belinek a vezetekelesere:
https://www.hobbielektronika.hu/forum/alavilagitott-kapcsolo-bekotese-hogyanez meg pont 1 eve
https://prohardver.hu/tema/hobby_elektronika/hsz_76152-76152.html -
Azharel
aktív tag
válasz
#85619712
#81166
üzenetére
Próbáltam azt is de nem jó. Nem viccel meg, mert eredeti állapotában mindegy merre állt a kapcsoló fűtött és 800w vett is fel, rá van kötve egy fogyasztásmérőre. A kapcsoló a megjelölt pirosokat kapcsolja, a kék karika és az alatta lévő állandóan össze van kapcsolva. Ráraktam a 2 fázist a piros piros körre a nullát meg a kékre de akkor meg soha nem kapcsol be. el vagyok veszve
nem értem [kép] -
PHM
addikt
válasz
#85619712
#81166
üzenetére
Az nem fog megoldani semmit.
Az a vezeték ugyanis direktben megy a kapcsolóra és a fűtőszálra is.
Én amúgy 4 vezetékesen kötném be a kapcsolót, mivel a dugvilla miatt
nem lehet tudni, melyik vezetéken lesz a fázis.
A bejövő barna és kék vezeték a kapcsoló 2 középső érintkezőjére,
míg a fűtőszál vezetékei a szélső érintkezőkre kötendők.
Ehhez persze meg kellene toldani, vagy hosszabbra blankolni a bejövő kábelt. -
-
#81164
Azharel
aktív tag
rednifegnar
#81163
Azharel
aktív tag
válasz
rednifegnar
#81163
üzenetére
Ahogy a képeken látszik úgy van gyárilag bekötve. Ha fejen állok akkor is folyamatosan működik kapcsolótól függetlenül a kv főző. Ezt szeretném ki javítani ha tudom. Mert vissza akartam küldeni a boltnak de basznak garancia futárt küldeni.
-
Azharel
aktív tag
-
#81161
rednifegnar
senior tag
pataslogeza
#81156
rednifegnar
senior tag
válasz
pataslogeza
#81156
üzenetére
nem tom milyen motor ez, de nekem volt olyan hogy egy allando magnosu motor alloreszeben levo magnesek lemagnesezodtek aztan annak is volt minden baja, lassult zorgott szikrazott.
-
#81160
Dr. Szilikát
őstag
Barret001
#81158
Dr. Szilikát
őstag
válasz
Barret001
#81158
üzenetére
Ezt nevezik körtüzesnek is, jellegzetes morgó hang kíséretében, miközben a motor belassul, illetve erősen melegszik és nagy áramot vesz fel, a normálishoz képest.
Tehát ami zörgésnek tűnhet a laikus felhasználó számára, de aki hallja, az érzi, hogy ez nem csapágyzaj, hanem gyanús morgás. A kommutátor tisztítása ezen általában már nem segít, legalábbis nekem nem volt még ilyen szerencsém.
-
#81159
mezis
félisten
pataslogeza
#81151
mezis
félisten
válasz
pataslogeza
#81151
üzenetére
Üdv.!
A szénkeféket mindenképp CSERÉLNI kell!
Az a kis vacak csonk csak arra jó, hogy szétégesse a kommutátort.Ellenőrizni kell az új szénkefék szabad mozgását a csövükben.
A kommutátor tisztításakor ki kell kaparni a szeletek közötti hornyot, pláne ha tele van szénkefe porral, ami valamennyire vezet.A kommutátort polírpapírral addig kell tisztítani, amíg tiszta fém felületet kapsz.
Aztán kiderül hogy van-e menetzárlat.
-
#81158
Barret001
addikt
pataslogeza
#81156
Barret001
addikt
válasz
pataslogeza
#81156
üzenetére
A forgórész zárlat erős szikrázással jár,és jellegzetes hanggal.Ha minden rendben van,alig látszik szikra.
-
#81157
Dr. Szilikát
őstag
pataslogeza
#81156
Dr. Szilikát
őstag
válasz
pataslogeza
#81156
üzenetére
Erről beszéltem lényegében, a csapágy problémája egyelőre fel sem tűnt volna.
Azonban használat közben egyszer csak zárlatos lett a forgórész. Ezt abból tudod megállapítani, hogy az összes tünetét felsoroltad. Így legközelebb te is már rutinból felismered, hogy mikor van vége egy motornak.
Régen ilyenkor következett volna a forgórész cseréje, mint a javítás értelemszerű módja. Manapság persze nagyon ritkán látni a neten forgórészt egyáltalán.
-
#81156
pataslogeza
aktív tag
pataslogeza
aktív tag
Köszönöm a válaszokat mindenkinek! A másik oldalon tönkre ment a csapágy, kijött belőle a porvédő és megette a por. Azelőtt nem volt semmi baja. Párom épp használta, amikor hirtelen elkezdett zörögni és a fordulat is hallhatóan leesett. A szénkeféket nem sértetten meg, és a kommutátort is megtisztítottam.
Hogyan tudom ellenőrizni a forgórész zárlatot és mi okozhat abban zárlatot használat közben? Hogyan lehet ellenőrizni, hogy a kommutátor szeletek össze vannak e égve? -
#81155
Barret001
addikt
Dr. Szilikát
#81153
Barret001
addikt
válasz
Dr. Szilikát
#81153
üzenetére
Valamit megsérthetett,nem látok más megoldást.
-
#81154
pjen
félisten
pataslogeza
#81151
pjen
félisten
válasz
pataslogeza
#81151
üzenetére
Elvileg ki is kéne bikázni azt a kommutátort, a szegmensek között ki kéne tisztítani
-
#81153
Dr. Szilikát
őstag
pataslogeza
#81151
Dr. Szilikát
őstag
válasz
pataslogeza
#81151
üzenetére
Zárlatos forgórész szokott ilyen jelenségeket okozni, de nem csapágycsere miatt, hanem attól függetlenül.
Hogy miért pont most, annak viszont elég kicsi a valószínűsége, de miért kellett csapágyat cserélni, mi volt a probléma, előtte nem volt körtüzes egyáltalán?
Összerakás után ellenőrizted a megfelelő kefenyomást, azaz rugalmas felfekvést? Ha felakad / megszorul, nem nyomódik rá rendesen a kommutátorra, az nem jó.
-
#81152
#85619712
törölt tag
pataslogeza
#81151
#85619712
törölt tag
válasz
pataslogeza
#81151
üzenetére
Vagy amikor szerelted vissza a forgórészt megsértetted a szénkeféket, vagy valami szennyeződés került a kommutátorra (ami a szénkefékkel érintkezik). Mosd le alkohollal és csiszold meg nagyon finom csiszolópappíral a kommutátort majd tegyél bele új szénkeféket (azt amúgy is kellett volna ha már szétszedted) és óvatosan rakd össze. Ha csak eszi a szénkefét vagy menetzárlatos a forgórész vagy a kommutátor szeletek össze vannak égve --> kuka.
-
#81151
pataslogeza
aktív tag
pataslogeza
aktív tag
Sziasztok,
Porszívó motoron cseréltem csapágyat, és mielőtt összeraktam, bekapcsoltam hogy teszteljem, de nem pörgött olyan magas fordulaton mint azelőtt, és az egyik szénkefe nagyon szikrázott, a hangja is olyan volt mint a hegesztőnek. Járattam vagy 2 percig, aztán kikapcsoltam és látom hogy a szénkefék teljesen elkoptak benne. A porszívó 9 éves, és az a szénkefe minimum 2 centi volt amikor szétszedtem (gyárilag lehetett vagy 3cm), most meg kb. fél centi, 2 perc működés után. Mi történt ezzel? Mi a hiba?
Új hozzászólás Aktív témák
Hirdetés
ekkold- ThinkPad (NEM IdeaPad)
- Külpolitika
- AMD Ryzen 9 / 7 / 5 / 3 5***(X) "Zen 3" (AM4)
- SDQHD felbontású monitor jött a JapanNext műhelyéből
- Assassin’s Creed Shadows teszt
- Apple iPhone 16 Pro - rutinvizsga
- sziku69: Fűzzük össze a szavakat :)
- Luck Dragon: Asszociációs játék. :)
- Vicces képek
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- További aktív témák...
- Apple IPhone 13 Pro Max 256GB,Újszerű,Dobozával,12 hónap garanciával
- Apple iPhone 14 Pro Max 128GB,Újszerű,Adatkábel,12 hónap garanciával
- Apple iPhone 16 Pro Max 256GB,Újszerű,Dobozával,24 hónap garanciával
- Samsung Galaxy Note 20 Ultra 5G 256GB,Újszerű,Adatkábel,12 hónap garanciával
- Samsung Galaxy A56 5G 256GB,Újszerű,Dobozával,12 hónap garanciával
- LG 48C3 - 48" OLED evo - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - A9 Gen6 CPU
- Csere-Beszámítás! Számítógép játékra! I7 6700 / GTX 1070 8GB / 16GB DDR4 / 500GB SSD
- Bomba ár! HP EliteBook 840 G2 - i5-5GEN I 8GB I 256GB SSD I 14" HD+ I Cam I W10 I Garancia!
- Csere-Beszámítás! Kezdő Gamer számítógép. I5 6400 / GTX 1060 3GB / 16GB DDR4 / 250SSD + 1TB HDD
- Update 04.25. Bomba árak 2025-ben is! Üzleti - Consumer laptopok DELL FUJITSU HP LENOVO
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
