    kesztió

    aktív tag

    válasz Aryes #14485 üzenetére

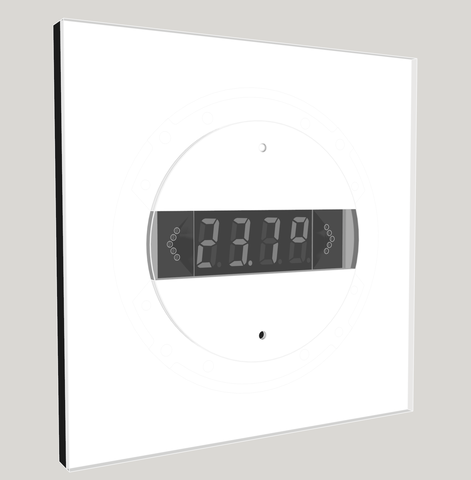

    Így néz ki szemből, a kicsi fekete lyuk a displaytől lefele a hőmérsékletszenzor 2 mm-es átmérőjű ablaka, csak 1 mm-re van a plexi előlap alá süllyesztve (a felső „lyuk” az a státus LED, <1 mA-t eszik). A két touch gomb a kijelző bal és jobb oldalán látható, azok is háttérvilágítottak, de baromian kevés árammal:

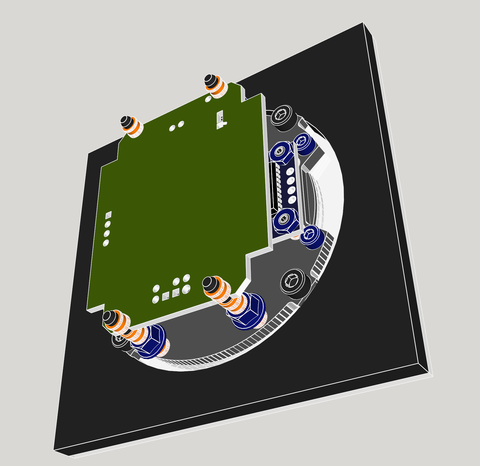

    Így néz ki hátulról (a nagy zöld NYÁK-ra van felforrasztva az ESP32 és pár apróság, pl. a CAP1203 a touch-hoz stb.):

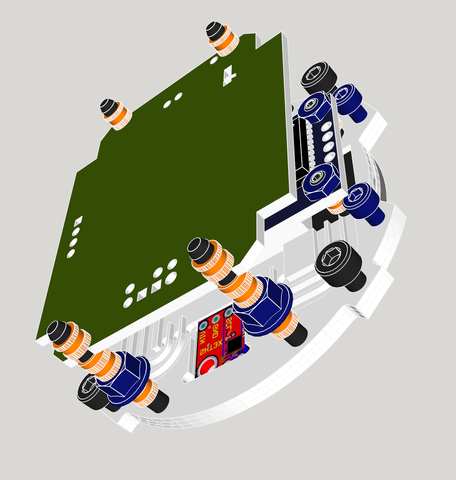

    És így néz ki a hőmérséklet modul a szürke védőlap alatt:

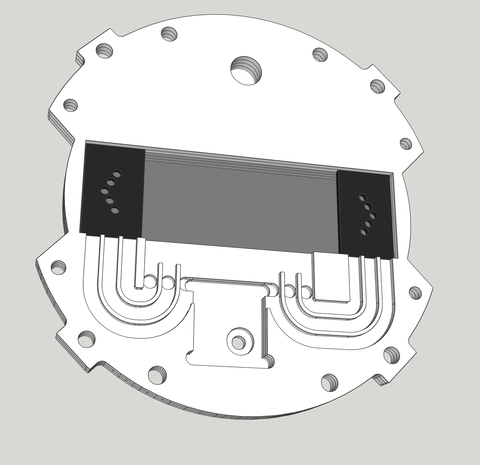

    Az előlap hátulja, jól látszik az SHT35-ös hőmérsékletmérő modul helye:

    A hőmérséklet IC és a szürke védőlap között, valamint a szürke védőlap felett parafa szigetelőlemez lesz.

    Ebből nem hiszem, hogy jaj de milyen sokat lehet látni…
