Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#50600
mezis
félisten
PRDZsolesz
#50598
mezis
félisten
válasz
PRDZsolesz
#50598
üzenetére
Mérd le a tüske átmérőjét vagy vidd magaddal az az egészet.
-
Kernel
nagyúr
válasz
feldeci
#50593
üzenetére

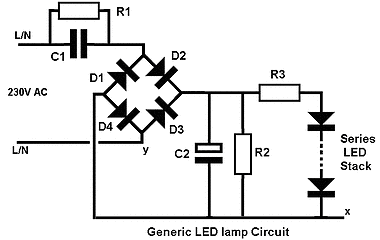

Érdekes eset, ráadásul a retrofit vagy más néven filament lámpákra az egyszerű, kapacitív előtétes áramkör jellemző inkább, mert ezek nagyobb feszültség mellett kis áramot igényelnek, ami kapacitív előtéttel is biztosítható (noha létezik ilyen célra aktív áramgenerátor IC is).
Ez egy elég "buta" áramkör, passzív alkatrészekkel, tehát a szabályzása nem tud megbolondulni, mert nincs. Ugyanakkor a soros kapacitív előtét (C1) sajátossága, hogy a hálózat felől érkező zavarokkal szemben kis ellenállást tanúsít, ez egyszerűen a kondenzátor tulajdonságából következik. Ez a hatás a pufferkondenzátor (C2) kapacitásának növelésével mérsékelhető.
Talán ennyit tudnék elképzelni így látatlanban, hogy a motor, illetve annak vezérlése valamilyen hatással van a hálózatra, ami a vezetékek ellenállása miatt távolabb már nem jelentkezik. Nem mondom, hogy nagyon életszerű, egy ilyen gyenge kis motortól, de jobb egyelőre nem jut eszembe.
(#50596) majnz
(#50595) PRDZsolesz
Gyártóspecifikus, egyedi csatlakozók, ezeknek nem szokott lenni olyan általános neve, ami alapján kérhető lenne az üzletekben, illetve nem is kapható.
-
#50598
PRDZsolesz
aktív tag
majnz
#50596
PRDZsolesz
aktív tag
Nos, igen, ott én is találtam, csak hát az árak...
@mezis: Perpillanat azt sem tudom mi ennek a neve, így nem is tudom mit mondjak a bontóban a tagnak
A másik probléma, hogy tőlem az elektronika sajnos mérföldekre áll, így a forrasztás, zsugorcsövezés, -bár nem kínai fogalmak-, de semmi esetre sem nekem való feladatok.
-
#50597
mezis
félisten
PRDZsolesz
#50595
mezis
félisten
válasz
PRDZsolesz
#50595
üzenetére
Én sem költenék rá 100Ft-nál többet. Valamelyik PC, egyéb elektronikai hulladékból csak lehet bontani olyan csatlakozó hüvelyt, ami illeszkedik arra a tüskére. Ráforrasztod a kábelt, zsugorcsövezed az egészet.
(Fekete és piros zsugorcsővel még flancolhatsz is !
) -
#50596
majnz
tag
PRDZsolesz
#50595
majnz
tag
válasz
PRDZsolesz
#50595
üzenetére
Ilyen csatlakozót már valaki keresett. Úgy tudom hogy nem is lehet kapni kimondottan csak ilyen csatit. Az ebay-ről valaki linkelt valami mókolt megoldást, de az sem valami olcsó, ráadásul nem is szép
-
#50595
PRDZsolesz
aktív tag
PRDZsolesz
aktív tag
Sziasztok!
Ismét a segítségeteket szeretném kérni, mégpedig a kérdésem az lenne, hogy ennek a csatlakozónak mi a neve, és hol tudnám beszerezni, esetleg kábellel együtt? Nem szívesen fizetnék érte majd 30$-t szállítással együtt. Előre is köszönöm!
-
majnz
tag

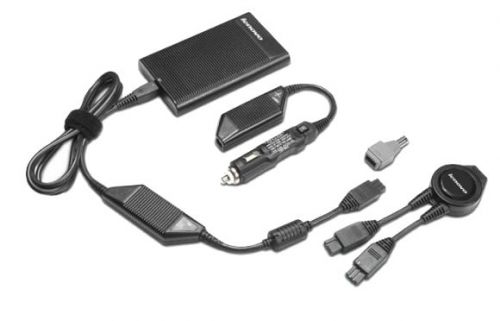

üdv! egyik ismerős megkért hogy szerezzek be neki egy kábelt, egy hasonló lenovo szett egyik darabjáról lenne szó
sajnos az adott kábelt nem találom sehol, viszont itt lehet hogy valaki tudja a csatlakozó nevét esetleg típusát és akkor már tudunk házilag készíteni egy kábelt! köszönöm a segítséget! további szép napot.
pár cikkszám ami az eszközön található: 41r4536, 41r4508, 41r4510, 41r4371
-
feldeci
tag
válasz
Kernel
#50591
üzenetére
Bocsánat, bekapcsolva vibrál. És a legfurcsább, hogy nem mindig. Bekapcsolom, tökéletes, 90mp késleltetése van a ventilátornak, bekapcsol, még mindig nem vibrál. Aztán pár perc után elkezdi, aztán abbahagyja, aztán megint elkezdi.. több lámpát kipróbáltam ezekből a ledesekből, itt és csak itt mindegyik csinálja, máshol egyik sem. Kikapcsolva ki van kapcsolva, azzal semmi gond nincs és a ventilátor is megy még tovább a beállított ideig, szóval jól van kötve minden. Ja, és amíg nem kapcsol be a ventilátor addig sohasem vibrál, azért gyanakszom arra.
Ez egy darab, retrofit E27 LED lámpa.
Nem házibarkács egyébként a villany, hanem villanyszerelő csinálta, jó villanyszerelő. És az is zsír új.
A "sima" energiatakarékos nem csinálja.
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#50591
üzenetére
Csak kiegészítés képen, ami bemelegedés után villog, az kikapcsolás után is egy ideig. Nekem van itthon 12 darab ledes spot égőm (4 led sorban mindegyikben), már mindegyikben cserélnem kellett legalább 1 ledet.
Az azonos típusú, de kicsit hidegebb fehér ledek jellemzően bírják a strapát.Én úgy szoktam megkeresni a hibásat, hogy egy csipesszel rövidre zárom a ledeket sorban. Amelyiknél a többi bekapcsol, azt kell cserélni.
-
Kernel
nagyúr
válasz
feldeci
#50590
üzenetére
De még mindig nem egyértelműsítetted, hogy kikapcsolt állapotban kezd villogni, vagy üzem közben, bemelegedés után? Én az utóbbiról beszéltem.

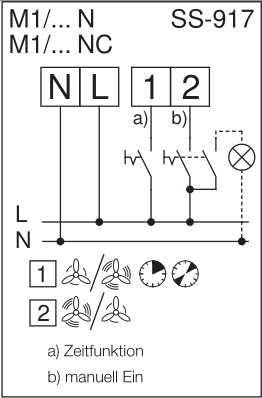

Bekötés a rajz szerint, vagy kétáramkörös kapcsoló helyett csak szimpla van, lámpa közösítve lett a 2. pontra, akkor simán villoghat, kikapcsolás után.
-
feldeci
tag
válasz
Kernel
#50585
üzenetére
Nekem is ez volt az első tippem, kipróbáltam. Ugyanaz a lámpa a nappaliban tökéletes, ugyan csak ebből a szériából vannak a lámpáim (decemberi bauhaus akció, 15w, 1520lumenes led lámpa 1990 ft) de a fürdőben mindegyik vibrál, máshol egyik sem. Lehet akkor veszek egy Osram vagy valami nevesebb lámpát valahol hátha az jó lesz.
Bocsánat, de, két áramkör, ugyanaz a fázis. A kapcsoló egész biztosan a fázist szakítja meg.
Az van egyébként a doksijában, hogy "Visszfeszültség! Az elektronika miatt a 2-es kapcson egy gyenge energiájú visszfeszültség tapasztalható. Glimmlámpa használatakor a folytonos világítást egy a glimmlámpával párhuzamosan kötött 0,33uF/250VAC kondenzátorral kerülhetjük el."
A villanykapcsoló nem glimlámpás, amiatt biztosan nem vibrál.
-
Kernel
nagyúr
válasz
Batman2
#50582
üzenetére
Puffer nélkül egy ilyen lámpa 100 Hz pulzálása annyira zavaró, a stroboszkóphatás miatt az ember mozgása is szaggatott lesz a fényében, hogy az már elviselhetetlenül gagyi, szemet is fárasztja.

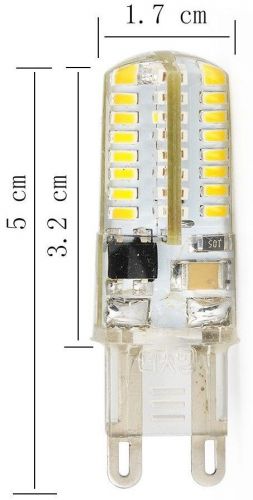

Ilyenek általában a legapróbb fényforrások, amibe puffert nem is tudnak betenni, kis SMD kapacitástól eltekintve. Pl. ilyen és hasonló kategória:
Egyébként legalább 10 μF körüli kapacitás mindegyik kapacitív előtétes E27 lámpában szokott lenni, még a legolcsóbbakban is:
https://www.youtube.com/watch?v=G77q8i_uwpA
Ez már ahhoz elég, hogy látszólag nem vibrál, de akinek érzékenyebb a szeme, a maradék hullámosság még így is lehet kellemetlen. Házi barkács útján a kapacitás természetesen növelhető, bár az alulméretezett hűtésen az sem segít, ami videóban látható konstrukció fő problémája (még az alulapos változat is hajlamos túlmelegedni, ezért az áramát ajánlatos lejjebb venni).
GU10 spotlámpákban is elfér egy puffer:
https://www.youtube.com/watch?v=keaE7QTKTYE
Vagy aktív driver is. Ez mondjuk E27, csak a példa kedvéért:
https://www.youtube.com/watch?v=rDp3fVN_hZI
De láttam már kisebb lámpákban is aktív drivert, ami az érinthető alkatrészes, külső hűtőbordás lámpákhoz nálunk hivatalosan egyébként is kötelező (leválasztótrafóval), az érintésvédelem miatt.
-
Kernel
nagyúr
Van ilyen, csak az kikapcsolt állapotban, lassan feltöltődik a puffer, begyújt, kialszik stb.
Itt üzem közben, bemelegedés után vibrál szerintem, ami egy LED betegség szokott lenni. Általában elhasználódás után, de lehet gyári hibás is.
Továbbá a glimmlámpás kapcsoló a fényforrással sorosan van, míg itt a ventilátor teljesen független áramkör, azért is tettem be a rajzát.
-
Kernel
nagyúr
-
Batman2
őstag
válasz
feldeci
#50581
üzenetére
Az energiatakarékosban van puffer kondi és némi stabilizálas, ezért nem jelentkezik ott a vibrálas az ízzónak meg ugye nagy a tehetetlensége, a gyári ledlámpákba viszont nem szoktak tenni puffer kondit, így az minden zavarra érzékeny.
Ezt szrintem csak akkor tudnád gyógyítani, ha szétszednél egy gyári led lámpát és bele építenél legalább egy pár mikrós puffer kondit, ha fér egyáltalán.
Üdv. -
feldeci
tag
Sziasztok!
Hátha akad itt hozzáértő (keresgéltem, de nem találtam): szóval kész lettem a lakásfelújítással, mindenhova LED izzók kerültek, idáig patent. Viszont a fürdőben van egy utánfutós ventilátor (helios m1/100 nc), ami a világítással együtt kapcsol be (két fázis van bekötve, egy a világításkapcsolóval megszakítva a másik pedig fix az utánfutó miatt). Namost itt - és csak itt - az izzó "vibrál" egy idő után, a sima energiatakarékos és a hagyományos wolfram szálas viszont nem, csak a LED izzó.
Gondolom ez a ventilátor motorja miatt van, létezik valami zavarszűrő, amit be tudnék iktatni, hogy ez megszűnjön? Lehet készen venni? Barkácsolni kell?
Köszi, ha valaki tudja a választ
-
-
Batman2
őstag
válasz
Lompos48
#50533
üzenetére
Szevasz
Kipróbáltam mindet külön, 20K-os ellenállással a gate-et állandó fölldre húzva, egy 21w-os ízzóval. 4 FET rendben működik, világít az ízzó, ha a gate-et a pozitívhoz kapcsolom. Egy viszont folyamatosan átenged, ha pozitívot kap a gate akkor kicsit még csökken is az ízzó fénye, nem hogy nőne.
Ez a FET ebay-ről van, másik 3 társával együtt, 1db pedig itteni boltból.
A kapcsolástól, vagy a használat módjától ment az az egy tönkre, hogy átmeneti állapotban volt nagy terhelés mellett, vsgy szimplán gyártási hibás példány?
Üdv. -
#50576
csabyka666
veterán
PHM
#50575
-
#50575
PHM
addikt
csabyka666
#50574
PHM
addikt
válasz
csabyka666
#50574
üzenetére
Nappali menetfény.
Kisebb a fogyasztása a tompítottnál, mégis kellőképp látható.
Sok új autónál gyári tartozék. -
#50574
csabyka666
veterán
schawo
#50570
-
#50573
csabyka666
veterán
Khelben
#50571
-
-
#50571
Khelben
nagyúr
csabyka666
#50567
Khelben
nagyúr
válasz
csabyka666
#50567
üzenetére
Ez már régóta nem így van. Ettől függetlenül a helyzetjelzőből nem lehet "nappali menetfényt" csinálni, annak külön szabályai vannak.
-
#50569
csabyka666
veterán
ACAB95
#50568
válasz
ACAB95
#50568
üzenetére
Nem is a szabályosság a probléma (de, az is, de az a kisebbik baj), hanem hogy nem igazán látható. Egy citromsárga vagy almazöld autónál még oké lenne, de egy szürke autó nagyon rosszul látszik, főleg, ha amúgy is rosszak a fények.
Ne rontsunk, inkább javítsunk a lámpán. Egy F-es Opel Astra-val járunk, botrányosan rossz a gyári H4-es halogénje. Vettem bele fehéres fényű (Xenon Look) izzókat, sokat javult, este egészen más, és nappal is sokkal jobban látszik, mint a sárgás vacak. És szabályos is.
Szvsz - ahogy korábban is téma volt itt - ez a LED-es helyzetfény biztos nagy "menőségi faktor", de inkább felesleges és veszélyes, mint jó.
-
#50568
ACAB95
tag
csabyka666
#50567
ACAB95
tag
válasz
csabyka666
#50567
üzenetére
Bocs az OFF -ért nem tudtam hova tenni. Magyarországon nem tudom mi a szabályos. Szlovákiai vagyok itt nem igen nézik a rendőrök, csak világítson valami... Drága Osram H7 izzók gyakran kiégnek, ezért akarnák leddes helyzetjelzőkket nappalinak.
-
#50567
csabyka666
veterán
ACAB95
#50566
-
#50565
csabyka666
veterán
Lompos48
#50535
-
CPT.Pirk
Jómunkásember
Nem nagyon kapni hazai boltokban. Valamint kicsit félek a qfn tokos megoldásoktól. Most próbálkoztunk egyel aminek olyan 85% körüli a hatásfoka, az ugyan működik, de pusztán a nyákkal nem tudtuk normális hőmérsékleten tartani, pedig a termal pad alatt viák kitöltve ónnal, a hátoldal nagyja egybefüggő gnd layer aminek a nagyján még lakk sincs, aztán ez sem volt elég, tűzforró a cucc működés közben.
darvinya: az már egy kicsit sok. 800..840Ft ezres tételben az lm2596 és lm2698.
Kernel: impozáns paraméterei vannak, de be lehet itthon szerezni csak magát az IC-t? Ret, TME, Farnell, chipcad nem forgalmazza.
-
#50557
csabyka666
veterán
Kernel
#50548
-
CPT.Pirk
Jómunkásember
válasz
tornas
#50554
üzenetére
Nem lenne rossz, de a lineáris volta miatt nagyobb disszipációt kellene kezelni ezzel a megoldással. 24V AC betáp mellett kb. 17W-t fűt el, ami nagyon sok.
Ha működne az LM267x széria, annak a hatásfoka 90..92% körül van, ami nagyon jó. Zárt dobozba fognak kerülni a cuccok, szóval van probléma bőven.
darvinya: kb. minden hazai elektronikai beszállító céggel kapcsolatban vagyunk, szóval ez nem probléma. A gond az a nagy tétel mellett is kétszer annyiba kerülő LM1074. Persze ha nincs más, akkor ez lesz.
-
CPT.Pirk
Jómunkásember
Táp IC-t keresek egy többfeladatú tápba, a legnagyobb igénybevétel az 28V és kicsit több mint 3A leadása, vagyis olyan 85..95W teljesítményről van szó. 35V bemeneti DC-t is el kell viselnie.
Az LM2596 viszonylag olcsó és működik is, de pont 3A-en kifullad és egy picit több kellene...
Az LM2679 papíron tudja amit kell, de terhelés mellett nem tudja tartani a kimenő feszültséget, többet is megnéztünk, többféle konfigurációban.
Az LT1074 tudja amit kell, de nagyon drága. (gyártási szériába kell az IC és a költségeket azért vissza kell fognunk...)Az LM2677, 78-as egyszerűbb táp IC-k még papíron jók, de azokat nem tudtam kipróbálni, viszont belül kb. azonosak az LM2679-el, így valószínűleg nekik is gondjuk akad nagy terhelés mellett.
Tudtok még valami IC-t mondani erre a feladatra?
-
-
Nem tudom eldönteni hogy az eszköben lévő Li-Ion akku rossz vagy a töltő IC.
A hibejelnség az hogy kb 1 napi töltés után 5perc után "lemerül".Ilyen IC van a panelen, látszólag sértetlen.
Ki tudom valahogyan mérni?
A másik probléma, hogy tőlem az elektronika sajnos mérföldekre áll, így a forrasztás, zsugorcsövezés, -bár nem kínai fogalmak-, de semmi esetre sem nekem való feladatok.
)
Az azonos típusú, de kicsit hidegebb fehér ledek jellemzően bírják a strapát.
