Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#13900
CPT.Pirk
Jómunkásember
Speeedfire
#13898
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13898
üzenetére
Hát nem egészen a negatív tápra gondoltam. Az alsó erősítő bemenetével vannak gondok.
Berajzoltam a problémámat.
A kimenetről van jel visszavezetve az invertáló bemenetre. A kimenetről negatív visszacsatolást szoktak csinálni, nem egy második erősítőt etetni.
Mindjárt felteszek egy képet az 1 tranyós meghajtóhoz, amiről le lehet venni a normál, és az ellen fázisú jeleket.
-
#13899
Lompos48
nagyúr
Speeedfire
#13898
Lompos48
nagyúr
válasz
Speeedfire
#13898
üzenetére
Bármilyen táplálásra újraszámolható, csak az ellenállások értéke módosul.
A kicsi rajzhoz kommentárok:
A virtuális föld létrehozása csak a 2 elkóval, szerintem nem megfelelő. Erről már 1-2 napja itt dumáltunk. Továbbra is ajánlom az alábbit:
A 2 hangerőszabályozó potméternél cseréld fel a InL-ViL és InR-ViR terminálokat. A jel a forrásból az "egész" potencióméterre kell érkezzen és a kurzorrol menjen az erősítőre, mert osztja a hasznos jelet.
A második erősítő bemenetéhez szükséges fázisforgatással tényleg gond van (copyright CPT.Pirk)
-
#13898
Speeedfire
félisten
CPT.Pirk
#13896
Speeedfire
félisten
válasz
CPT.Pirk
#13896
üzenetére
Zenélni vele, mi más!
Itt van az a negatív jel is. Ez még nem a nyák terv, de nem akarom a hang mellé rakni a tápot.
IMG:http://img268.imageshack.us/img268/763/45201778.th.jpg]
Lompos48: De nem biztos az usb táplálás, ezért is akarom megoldani ezt az ic-vel. -
#13897
Lompos48
nagyúr
Speeedfire
#13895
Lompos48
nagyúr
válasz
Speeedfire
#13895
üzenetére
Tisztában vagyok vele, hogy nem a legjobb a párhuzamos, de ha ez oldható meg itthon? Tudom, venni kellene egy 3.5V*10-es trafót.
Nem! A legegyszerűbb és legolcsóbb még mindig a LED-enként 1 db 75 ohmos ellenállás lett volna direkt táplálva az USB portról. Simán elfért volna akár kisebb helyen is, mint így.
A led 3.5-ön nyit és 5V a csúcs amit elbír.
Az az 5V szerintem sántít. Túl soknak "tűnik". Lehet rövid ideig, de ebben se lennék biztos.
Kapcsolási rajzokat majd holnap próbálom megkommentálni. Most csak egy pár dolgot esetleg, később.
-
#13896
CPT.Pirk
Jómunkásember
Speeedfire
#13895
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#13895
üzenetére
Ehh, mi a célod ezzel a szörnyeteggel? Its gone be a meltdown!
Egyébiránt az alsó IC vezérlése nem jó. Az ellenfázisú jel hol van? Ugye nem a hangszóró mellett lévő 22k-s ellenálláson át akartál jelet vinni az alsó IC-re?
-
#13895
Speeedfire
félisten
zka67
#13884
Speeedfire
félisten
Pont az lenne a lényege ennek a stab ic-s dolognak, hogy ne legyen fix az áram. Hanem bármit ráköthessek.
Mekkora ellenállást kössek be a 3.5V után akkor sorba?
Lompos48: Tisztában vagyok vele, hogy nem a legjobb a párhuzamos, de ha ez oldható meg itthon? Tudom, venni kellene egy 3.5V*10-es trafót.
PHM: A led 3.5-ön nyit és 5V a csúcs amit elbír.A cél az asztal körül egy kis világítás estére. Asztal, bill, egér stb.

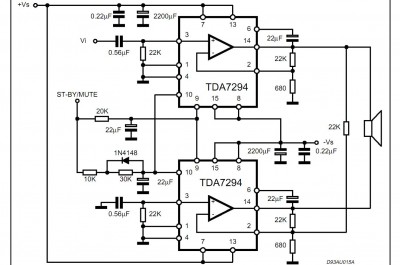

Közben elkezdtem csinálni a tda7294-et is csinálni. Mármint csak rajzolni, végül is a táp középre hozását csináltam és a 2 erősítőt hídba kötöttem. Már csak az a kérdés, hogy megfelelően csináltam-e meg ezt a műveletet.

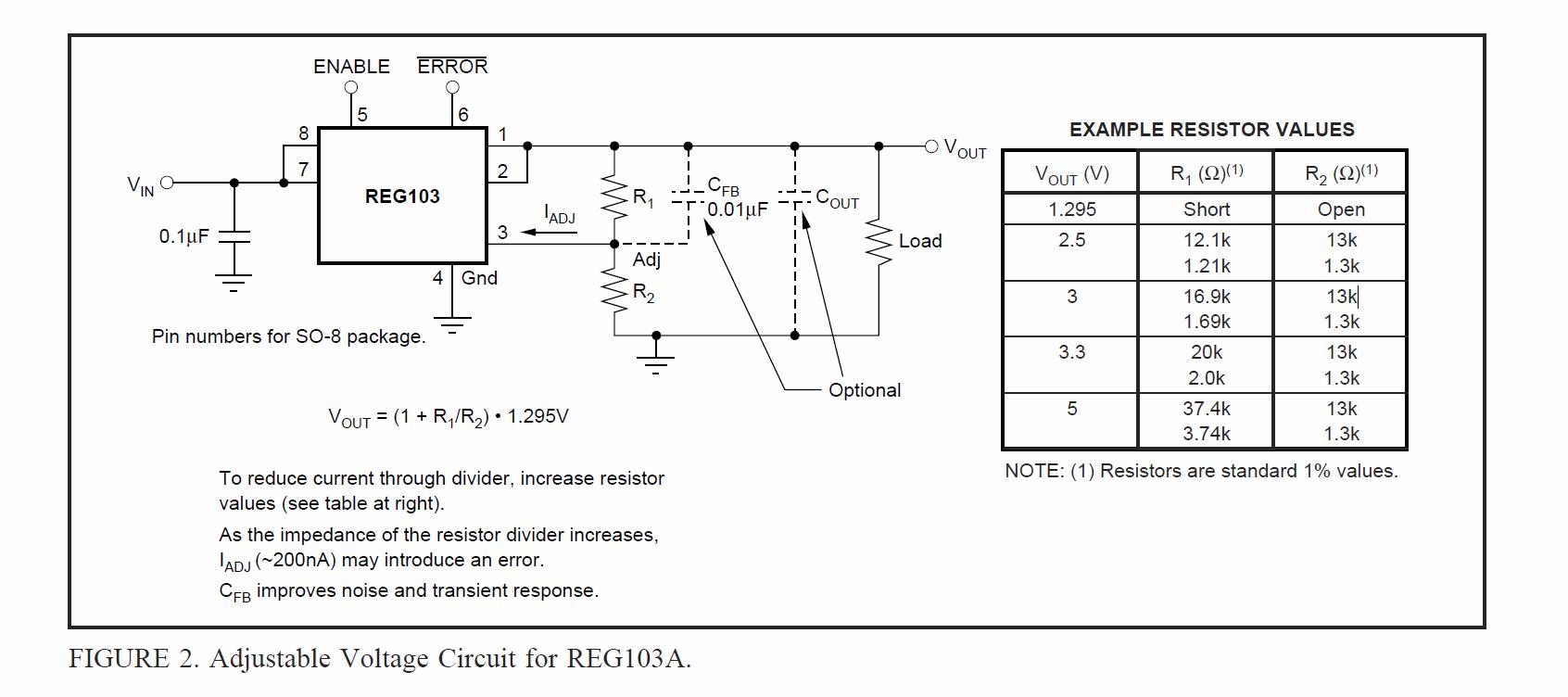

Referencia:
-
#13894
szaszayanou
aktív tag
CPT.Pirk
#13893
szaszayanou
aktív tag
-
#13893
CPT.Pirk
Jómunkásember
szaszayanou
#13892
CPT.Pirk
Jómunkásember
válasz
szaszayanou
#13892
üzenetére
Adnak ilyen sárga szivacs lapot a pákás boltban, amire ha ráöntöd a vizet, akkor megdagad, na azt lepje el a víz, abban tudod a forró pákát pucolni, és így a szivacs sem ég el.
A forrpontos kérdésed nem teljesen tiszta. Ón-t nem szokás maszatolni, mert közben kiég belőle a folyasztó szer a túl sok hő miatt. Ha közeli a két pont, akkor úgy olvasztom meg az ónt a pákán, hogy rögtön mindkét pontot összekösse, ha nagyobb a távolság, akkor meg fogok pl. egy darab méretre vágott alkatrészlábat, és azzal összekötöm a pontokat.
-
#13892
szaszayanou
aktív tag
szaszayanou
aktív tag
Üdv ismét! Visszatértem.
Elkezdtem forrasztgatni a cmoy-t és ennek kapcsán lenne pár kérdésem. A forrpontokat hogyan kössem össze? Eddig az ónnal csináltam egy nagyobb pacát és azt szétkentem a két pont között úgy, hogy összekösse. Van kifinomultabb módszer ennél és a ponttól pontig kábelezésnél? Próbanyákra forrasztom az alkatrészeket egyébként.

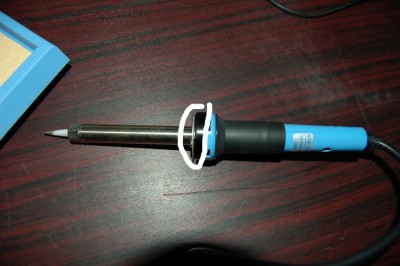

A másik kérdésem, hogy a pákát hogyan tartsam tisztán? Hőálló szivacs egy pici vízzel meghintve jó lesz?
-
#13890
PHM
addikt
Speeedfire
#13880
PHM
addikt
válasz
Speeedfire
#13880
üzenetére
A 3,5 V azért már veszélyes is lehet, persze a led típusától függően.
Rossz a kiindulási alap, lednél nem a feszültség a lényeg,
azzal csak a méretezés folyamán számolunk.
Korrekt és olcsó megoldás az egyedi áramkorlátozó ellenállás,
ahogy azt egy kolléga említette az imént.
"Tehát ha marad a 3,5V és bekötök sorba egy 11.6Ohmos ellenállást ami legalább 1wattos akkor "örök" életűek lesznek ezek a ledek, de csak akkor ha 10 led van bekötve. Ha több akkor halványabbak lesznek, ha kevesebb akkor meg eléghetnek."
Ez nagyjából megállja a helyét.
"A végén kiderül, hogy jobban jártam volna a 220V-al."
Ezt kizárólag haladó, hozzáértő felhasználónak javaslom.De közben teljesen elvesztettem a fonalat.
Addig értem, hogy 10 ledet akarsz működtetni.
Milyet és mi célból? -
#13889
Lompos48
nagyúr
Speeedfire
#13880
Lompos48
nagyúr
válasz
Speeedfire
#13880
üzenetére
Valamikor augusztus elején már egyszer alaposan végigrágtuk ezt a kapcsolást itt néhányan, veled együtt. Szó volt a ledek "ellenállásáról", miért kell az előtétellenállás meg egy csomó másról. Lapozz vissza, valahol 127XX hsz. körül van.
Egy dolog tény: LEDet kizárólag árammal vezérelünk, amit áramgenerátor vagy azt megközelítő áramkör (lásd soros ellenállás) biztosít. Minden egyéb megoldás, mint egyetlen ellenálls több párhuzamos LED-hez, közvetlenül feszültségforrásra kötés egy kompormisszum, ami neheze(bbe)n ellenőrizhető/számolható.Csak érdekességként, hátha valaki még emlékszik rá:
Köztudott, hogy egy FET G-S közé ellenállást kötve áramgenerátort kapunk. Ha ez az ellenállás nulla (rövidzár), akkor is és az eredő áram az adatlapban megadott IDSS érték.
Valamikor fantáziadúsabb gyártók (pl. Philips Semiconductors ami kiszervezve már más néven fut) kis üvegdiódatokba (DO35) szerelték és a standard értéksorokban árulták 1, 1.2, 1.5, 1.8, 2, 2.2... stb mA-es értékekkel áramstabilizátor-dióda néven. Az volt az ideális megoldás a LED-ek meghajtására. A napokban keresgéltem utána, úgy néz ki mindenki feladta sok évvel ezelőtt. -
válasz
ch003067
#13883
üzenetére
Már mint PC-re kötötted rá a végfokot?
Van valami egyéb lejátszód? CD,DVD,MP3,éneklős telefon stb.Valami ilyesmivel is hallgasd meg.
Indítás előtt vedd le a lejátszó hangját(Mp3 vagy akár mi) és lassan adjál neki hangot.Mert nem minden eszköznek egyforma a kimenete és ne hogy kinyírd. -
#13884
zka67
őstag
Speeedfire
#13880
zka67
őstag
válasz
Speeedfire
#13880
üzenetére
Figyusz! Teljesen tévúton jársz ezzel a stab ic-s megoldással. Mint írtam, vagy áramgenerátor, vagy ellenállás a megoldás.
Ellenállás: 75 ohm minden leddel sorbakötve és mehet az 5V-ra. Ennek az előnye, hogy ha bármelyik led tönkremegy, nincs hatással a többire. Egyszerűen kivitelezhető, veszel 10 db 75 ohmos 2 raszteres ellenállást, 2/1-es zsugorcsövet. Az egyik lábát levágod a led-nek majdnem tőben, az ellenállás egyik lábát is ugyanígy, ráforrasztod, zsugorcsövet húzol rá és kész az 5V-os led-ed.
Ha 12V van a környéken, akkor meg nem tudom minek görcsölnél, lehet kapni csíkban fehér led-et, hármasával vannak sorbakötve, rajta van a korlátozó ellenállás is, vízhatlan, öntapadós, dizájnos. Egyik végére kell csak ráforrasztanod 2 vezetéket. be a 12V-ba és már világít is. Nekem ilyen van az asztalomon. 36 db led kb 25 centis darabban és világít mint állat. 12V-os tápot meg minden sarkon lehet kapni pár száz forintért, teszel rá egy billenőkapcsolót (220-ast) és kész a lámpád.
Ha gondolod feltöltöm az elemeket a fényképezőgépbe és holnap csinálok neked képet róla, hogy lásd, hogy is néz ki.
-
#13880
Speeedfire
félisten
PHM
#13879
Speeedfire
félisten
Hát, ez bonyolultabb, mint gondoltam...
Akkor rakjam át most vissza 3.3V-ra? Csak, mert direkt így vettem az ellenállásokat, hogy 3.5V legyen a ledeken!
Áramosztást, hogy csináljak ledeken? Mennyi a ledek ellenállásának értéke?
200mA kellene nekem a ledek felé. Tehát el kellene égetnem legalább 300mA-t. Ha U=3.5V, akkor R=3.5/0.3=11.6Ohm, ha jól számolom és legalább w=u*i=1,05Watt teljesítményű legyen.Tehát ha marad a 3,5V és bekötök sorba egy 11.6Ohmos ellenállást ami legalább 1wattos akkor "örök" életűek lesznek ezek a ledek, de csak akkor ha 10 led van bekötve. Ha több akkor halványabbak lesznek, ha kevesebb akkor meg eléghetnek.
A végén kiderül, hogy jobban jártam volna a 220V-al.
-
#13879
PHM
addikt
Speeedfire
#13878
PHM
addikt
válasz
Speeedfire
#13878
üzenetére
Az a vonal egy ellenállás. Nézd csak meg még egyszer.
A te rajzodon viszont egy rövidzár van ott,
amivel az IC kimenetét zárnád a testre.
De nem teszed, mert szemfülesek vagyunk.
Ha nincs a ledek előtt külön-külön előtét ellenállás, akkor a feszültséget
kell olyan értéken tartani, ahol a ledek legfeljebb a maximális áram
70-80 %-át veszik fel. Ezt a legegyszerűbb méréssel megállapítani.
Mégpedig úgy, hogy előtte pár percig világítsanak a ledek.
Persze ez is csak akkor érvényes, ha egyforma ledeket használsz.
Ezzel együtt nem árt egy közös áramkorlátozó ellenállás, amit
szintén említett már valaki itt előttem. -
#13878
Speeedfire
félisten
PHM
#13877
-
#13877
PHM
addikt
Speeedfire
#13876
PHM
addikt
válasz
Speeedfire
#13876
üzenetére
Szerintem nézd át még egyszer.
Tényleg sikerült beleszerkesztened egy rövidzárat.
A ledek elé - ha egyformák - nem feltétlen kell előtét ellenállás.
Akkor azonban tényleg oda kell figyelni, hogy ne legyenek az üzemi
áram határáig meghajtva. (Amint azt említette is egy kolléga.) -
#13876
Speeedfire
félisten
Speeedfire
félisten
Batman2 & zka67:
Hmmm.

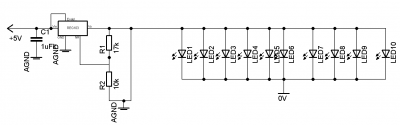

Mi a gond a rajzzal? E szerint csináltam meg. Itt van egy párhuzamos vezeték az ellenállásokkal.
Ha mégsem kell oda akkor kiveszem, de a rajz szerint kell. Hacsak nem én értettem valamit félre.
A ledek nyitó fesze. 3.5V az égési határ meg 5V.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Áramból 20mA, égés meg 40mA.
A táplálás még nem 100%, hogy usb lesz, ezért is maradtam a stabilizátor mellett, na meg azért mert van itthon ilyen.
A kimeneti fesz. így minden esetben 3.5V lesz és 500mA áram.Na most akkor mekkora előtétet rakjak oda?
Legjobb tudomásom szerint ilyenkor nem kell elé semmi sem. Vagy mégis? -
Batman2
őstag
Kötöttem már előtét ellenállsá nélkül, közvetlen a stab IC-re LEDet, fix feszültség stabilizátor kapcsolásban, igaz a LEDet nem hajtottam ki, nem tudom, hogy akkor mi lenne, kb. 10mA-rel rendben megy a LED.
De 1 db előtét ellenállásba semmiképpen sem hal bele és az már megakadályozza a túláramokat !
De mivel az USB-n teljesen stabil a feszültség szerintem fölösleges a stab. kocka, elég egy darab nagyobb teljesítményű előtét ellenállás (vagy több kisebb teljesítményű és nagyobb értéküből párhuzamosan összehozva az adott érték).
Igazából mindegy, hogy a stab kocka vagy az ellenállás melegszik, mindkettő ugyanannyit melegszik és ugyanúgy elfűti a felesleget !Csak az lenne ennél jobb megoldás, ha kapcsoló üzemű tápegységet használna, ami valóban "transzformál", ezért alig van felesleg, nincs melegedés és így kisebb a fogyasztása is, de ez persze sokkal bonyolultabb és szerintem fölösleges is.
Üdv.
-
zka67
őstag
válasz
Batman2
#13872
üzenetére
Mondom, előtét ellenállás nélkül hiába állítja be a led áramát pl. 15ma-re, ahogy melegszik a led, úgy csökken a nyitófeszültsége és nő a rajta átfolyó áram. Egészen addig, amíg a stab ic túláramvédelme be nem kapcsol vagy a ledek ki nem finganak.
Úgy látom a rajzból, hogy 10 ledet akar működtetni, ezzel a módszerrel hamar eléri a ledenkénti 50ma-es áramot, amivel az USB-t is túlterheli. Nagyjából 300 Ft az alkatrészköltsége az áramgenerátoros megoldásnak.
-
#13873
Batman2
őstag
Speeedfire
#13865
Batman2
őstag
válasz
Speeedfire
#13865
üzenetére
Te, ez itt micsoda ??
Ez rövidzár !!!
Gondold át mégegyszer !Amúgy ide tennék egy ellenállást !
Üdv.
-
#13872
Batman2
őstag
Speeedfire
#13865
Batman2
őstag
válasz
Speeedfire
#13865
üzenetére
Igen, valóban áramgenerátorosan kell hivatalosan meghajtani a LEDeket, de a gyakorlatban, ha nem teljes terheléssel hajtod őket, akkor stabilizátorral, adott feszültséget beállítva is lehet táplálni a LEDet, mivel az áramfelvételük feszültség függő is !
Én rendszerint ilyet szoktam csinálni, de azért biztonság okából még bekötök egy 10-30ohmos ellenállást a LEDek elé, hogy garantáltan megakadályozzam a túláramot !
Ha beállítod a fesz stabot az adott színű LED jellemző üzemi feszültségére (nem a maximumra, hanem közé értékre, pl. fehér LED: 3,3-3,4V) akkor nyugodtan lehet hajtani így is, de még jobb, ha a beállítást úgy végzed, hogy kb. 10 ohmos ellenállás a LEDek elé, közbeiktatsz egy árammérőt és addig csavarod felfelé a feszültséget a feszt stabon, amíg a LEDek 15-18mA körüli áramot nem vesznek fel.
10-15 mA esetében meg lehet próbálni direktben, előtét ellenállás nélkül is, de ha elég finoman tudod állítani a feszültséget, akkor akár 20mA-ig is !LM 317-tel ezt minden további nélkül lehet kivitelezni, sőt, ha jól emlékszem, akkor ennek még van kicsi, tranyó tokos verziója is (talán TO-92), kisebb (max. 200mA-es) terhelések esetén használható, kicsi helyekre is könnyen beépíthető táp készíthető vele, de persze áramgenerátor kapcsolásban is használható minden további nélkül !
Jó szerelést !
Üdv.
-
Batman2
őstag
Hi
Van egy 220-as LEDes lámpám, amiben a csokorból 1 LED már nem világít !
Hogyan lehet az, hogy csak egy nem világít, mikor a 220-as kapcsolásokban rendszerint sok LED van sorbakötve (esetleg ilyen sorok egymással párhuzamosan), tehát ha egy tönkremegy, akkor elvileg egy egész sor (több) LED nem világít !?
Vagy olyan trükkösen mennek ezek tönkre, hogy átkötéssé válnak és nem szakadássá, így a sor, egy LED híján világít tovább, csak mostmár nagyobb lesz a LEDenkénti terhelés, tehát várható, hogy egyre hamarabb fog tönkre menni a többi is, minél több megy tönkre !
Másik érdekes észrevétel, hogy ez a lámpa azonnal világít, ahogy bekapcsolom és azonnal elalszi, ahogy kikapcsolom, azon túl üzem közben enyhén vibrál, tehát puffer kondi nem igen van benne, ami nem csak a villódzó fénye miatt zavaró, hanem így a LEDek igen nagy áram csúcsokat kapnak, ami feltételezem hogy rövidíti az élettartamukat.
Skori kapcsolásai alapján csináltam egy 220-as LEDes lámpát, igaz abban szép mérets puffer kondit tettem, és még előtét ellenállás is van a LEDek előtt, így azok nem vibrálnak semmit és lassan, lágyan kapcsolnak be és ki is !
Üdv.
-
#13866
zka67
őstag
Speeedfire
#13865
zka67
őstag
válasz
Speeedfire
#13865
üzenetére
A ledek nem a rájuk adott feszültségtől világítanak, hanem a rajtuk áthaladó áramtól. Ez a megoldás nem lesz jó, mert a bekapcsoláskor a ledeken áthalad I áram, viszont ahogy világítanak, hőt termelnek és ez az áram egyre csak nőni fog, amíg ki nem nyírod őket. Akár I*3..I*5-ig is felmegy a rajta átfolyó áram.
Mielőtt szétfűtöd a stab ic-t vagy kinyírod a ledeket, gondolkodj el az áramgenerátoros megoldáson, itt találsz olcsón kivitelezhető megoldásokat:
-
Lompos48
nagyúr
válasz
fero02
#13861
üzenetére

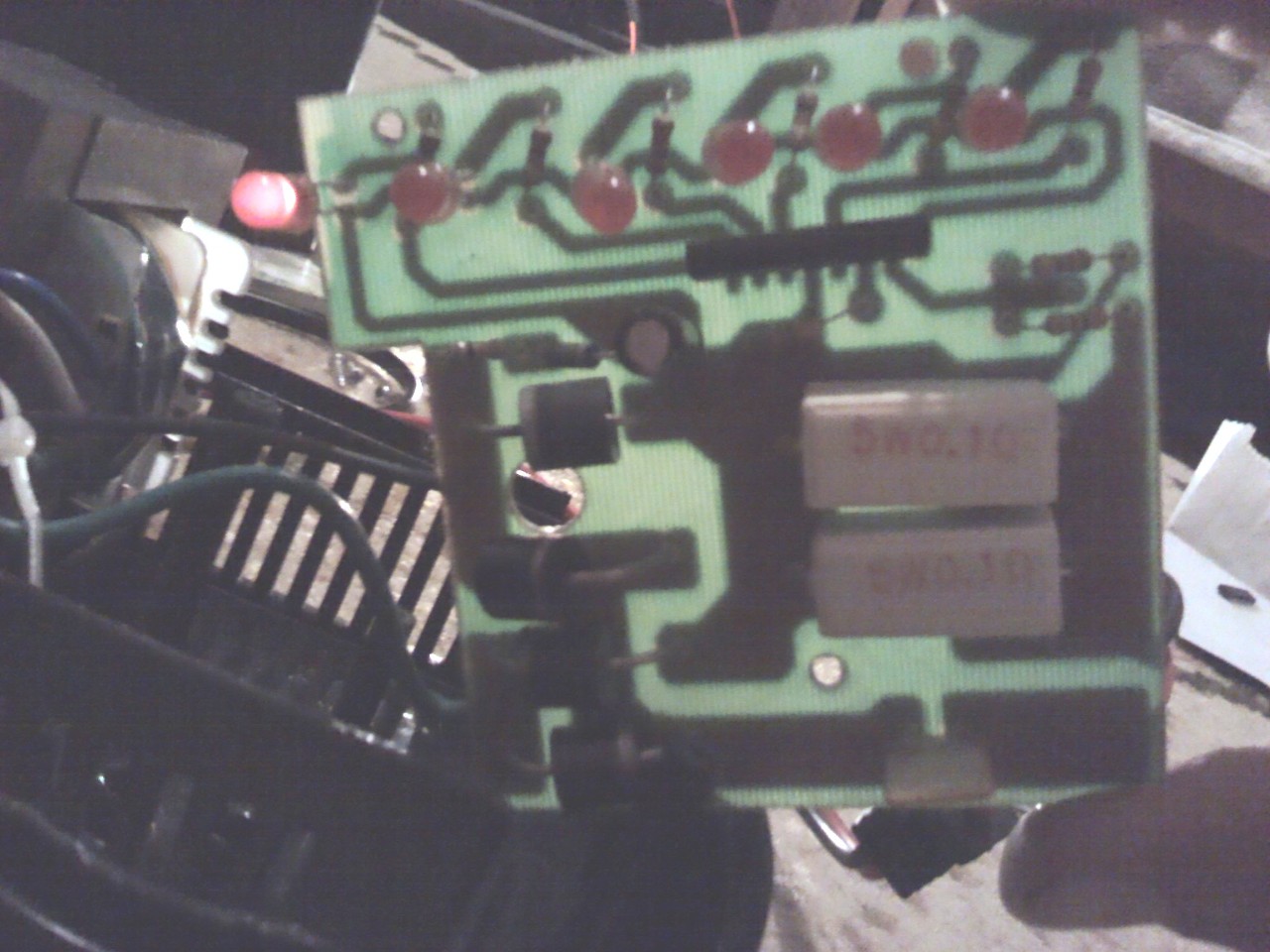

Ha a 2 nagy fehér kerámiáról írsz, akkor ok, mert azok 0,1 ohmos ellenállások. Azok esetében kell sípoljon. Kondenzátor ami lent az alsó szélen van. Az is kerámia, de másvalami.

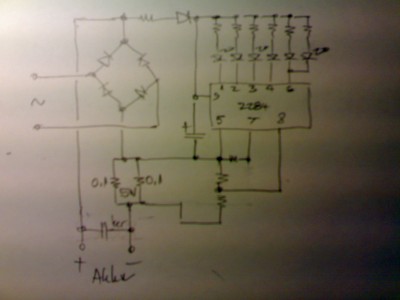

A jobboldali 2 LED (ötödik és hatodik) egyszerre/együtt van vezérelve, gondolom a 100% és MAX egyszerre (lehet a vizuális hatás miatt).
Talán lesz rajz is kicsit később.
-
Lompos48
nagyúr
-
fero02
nagyúr
válasz
Lompos48
#13852
üzenetére
Kolega!
Vettem ma egy IC-t (BA6137, elvileg ugyanazt tudja). Kicseréltem, meg a kis 100uF-os kondit is. A hiba továbbra is fennáll. Olvastam, h a kerámia ellenállásokra is gyanakodtok. Kivettem őket és mértem rajtuk 0.2 és 0.3 Ohm-ot. Ill. próbáltam csinálni egy olyan képet, amit mondtatok:
-
Lompos48
nagyúr
-
ch003067
addikt
Sziasztok !
Ha egy végfok nem úgy küldi a hangfalakat ahogy kéne, akkor a végfok hibás lenne?
Úgy értem, hogy van egy kb 1 hónapos, nagyon jó állapotban lévő SAL 1020CP hangfalam, van külön mélynyomót, és szinte egyiken se hallhat a mély, doboz hangjuk van, és recsegnek, ha hangosan megy a zene. A 300W-s mély is recseg mint a fene, illetve semmi mély hangot nem ad ki, olyan mintha magas hangot adna, vagy nem is tudom...
A végfok egy Fisher 600W-s Quad nevezetű cucc.
Legyetek szívesek segíteni.
Köszönöm..
U.I : A Salt, ha hifiről küldöm gyönyörűen szól, erőteljes mély van rajta.
-
k.geri19
tag
válasz
totya694
#13846
üzenetére
igy szeretné ha szólna a quad.
youtubéra tettem így megtudjátok kényelmesen hallgatni
viszont én hallok a hifis verziójában egy plusz mély ládát is. tehát egy pasziv 2utas hangfal nem fog ilyen mélyet produkálni hogy elfojtva a közép tartományt
-
pumatom
aktív tag
válasz
totya694
#13826
üzenetére
Köszönöm, már vettem is közben, kinyomtattam, de a boltban minták is voltak, úgyhogy könnyű volt...
Lompos48 szintén köszönöm a válaszokat!
Már csak egy amatőr kérdésem lenne

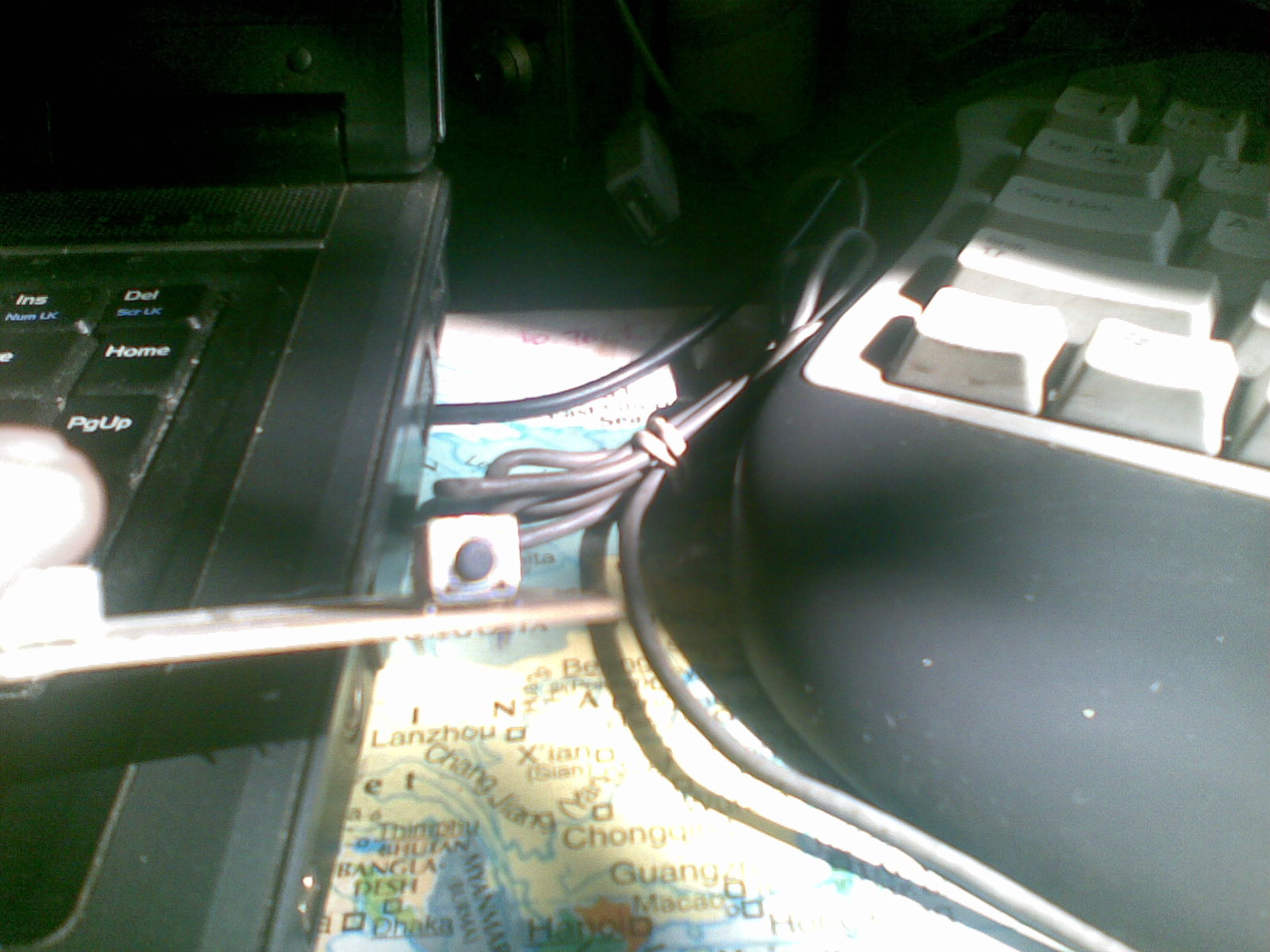

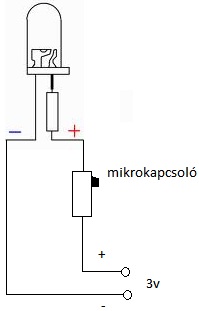

:Van ennek a kapcsolónak 4 lába az egyik oldalon pedig van egy a gomb felé mutató nyíl.
Egy kábelt megszakítva melyik lábakra kell forrasztani? Ha jól értem akkor akár 2 vonalat is megszakít?
Azaz 1-3, és 2-4?
Bocsi, de ilyen kapcsolóval még nem foglalkoztam.
-
k.geri19
tag
válasz
totya694
#13840
üzenetére
küldött 2 videót is a végfokom állitolag szól rajta. magas alig mély ép hogy közép is ép hogy de van minden és elég matt a hangja.
aztán utána álltiolag a hifi megy egy sablonos kb 2x 60w hifi lehet.normál méretü hifit látni a videon de a bekötés és hogy megy azt nem mutatja a video. és ott a hangfalja már hallhatóan erőteljes volt a baszus és a magas tartomány is 16 20ezer hz környékét már tudta.
de én ezt a félé dinamikát a quadomba én hallotam:S
tehát a quad ne tudna egy ilyet meghajtani:
öt.
hanem halkan doboz hanguan. -
válasz
k.geri19
#13832
üzenetére
Akkor a saját HiFi cuccán minden rendbe a felújított Quad 405-el meg nem szól normálisan?
Latency: A csavarok átvitték a hőt és azért olvadt a műanyag.Ha hosszabb a csavar és beraksz valami távtartót akkor kevesebb hő lesz a csavar azon a végén amelyik a műanyagba megy bele.(ha a gyártó egy kicsit jobb minőségű és hőállóbb műanyagot használt volna akkor most nem füstölne)
Érdemes megszüntetni mert a műanyag gőzök füstök is mérgezőek -
#13833
Jester01
veterán
Speeedfire
#13819
Jester01
veterán
válasz
Speeedfire
#13819
üzenetére
Viszont ha elhagyod azt a kondit, eszedbe ne jusson átkötést használni helyette mint a rajzon!
-
válasz
Latency
#13825
üzenetére
Gondolom 2-3db csavar megy a markolatba?Talán azokat kellene picivel hosszabbra kicserélni és porcelán távtartókat rakni be.
k.geri19:Ezt összehoztad mint lottó 5-ös a rokonságot
Akkor magasat hall a mély nyomóból?
Tudtommal ha kisebb impedanciás hangfalat kötsz egy adott teljesítményre akkor az hallatszik hangosabbnak. -
k.geri19
tag
sziasztok volna a frissen felújított quad 405ösöm. ami ismerősömhöz került.
volna egy 25cmes mélye és piozoval sal 150w(250w) állo hangfalja (15rugos webshopos termék)
és arra panaszkodik hogy nem hajtja meg a hangfalát
-(dobozhangú) és hogy
,,-mintha 4ohmon szólna a 8ohomos hangfal,,
-felesen épen hogy szól.
-30cmes mély hangszórója meg rendesen kileng és(magast hall)
most mi ez?
előre is köszönöm
Üdv -
pumatom
aktív tag
válasz
totya694
#13822
üzenetére
A felfogatás nem lényeges kérdés, valószínűleg ragasztópisztollyal lesz megoldva a felfogatása, a mérete ami fontos leginkább, és, hogy a 3v-ot átvigye.
Lompos48: Tudod esetleg a pontos nevét ennek a kapcsolónak? Ha elmegyek egy elektronikai boltba akkor, tudják mit szeretnék
.Ha van esetleg még kisebb az is nagyon jó lenne. De próbaképpen jónak tűnik...
-
#13821
Lompos48
nagyúr
Speeedfire
#13819
Lompos48
nagyúr
válasz
Speeedfire
#13819
üzenetére
Igen, oda, a másik rajz Cout pozíciójába. Esetleges gerjedés ellen használ(hat), amit az LM belső hibaerősítője okozhat.
-
#13818
Lompos48
nagyúr
Speeedfire
#13817
Lompos48
nagyúr
válasz
Speeedfire
#13817
üzenetére
Ott szűrésre nincs szükséged, minden sima egyenáram, esetleg gerjedés ellen tegyél 100nF kerámiát.
Továbbra is szkeptikus vagyok a soros ellenállások hiánya miatt. Lehet, hogy nem fognak egyformán világítani. Egyébként rendben volna a kapcsolás, ha az AGND találkozna valahol a 0V-tal.
És az R1 alatt rossz helyen van a pont (kötés). -
#13817
Speeedfire
félisten
Speeedfire
félisten
Még a jó múltkor felvetettem a dolgot a led usb-ről való hajtásáról.
Most lett egy kis időm, hétvégén megakarom csinálni. Közben ugye mindig okosodok, tanulok valamit. Ugye a reg103-a-t mondtam, hogy használni akarom. De el is soklottam felette, hogy van neki egy beépített képlete amivel 1.2-5V között bármilyen feszt elő tudok állítani.
A képlettel számolva az R1=17Kohm az R2=10Kohm és így lesz a kimeneten 3.5V.
Ami nem kerek, hogy a Cout értéke mennyi, sehol sem találtam meg.
Így jól csináltam?
-
-
Lompos48
nagyúr
Talán kiderülhetne, ha volna egy olyan fotó, ahol a függőlegesre állított modult hátulról megvilágítva (valami kisméretű fényforrással) előlről mutatná, mert úgy tűnik elég átlátszó hozzá.
Tényleg gyanús a 2 kerámia ellenállás a híd alsó (negatív) ágában, így nagyon árammonitorizálásnak néz ki. 5A-nél ad 250mV-ot. Kérdés mekkorát erősít még rajta az IC erősítője? A belső referencia max 3V lehet, ha az áramkör már 3,5V-tól működik...
-
Lompos48
nagyúr
Egyáltalán nem kizárt, de jó lenne tudni mit csinál az előtétellenállásokon kívül az a másik 3-4 ellenállás, amik valószínű, hogy az IC erősítő áramköreihez tartoznak.
Ugyanakkor az töltőáram nagyon pontosan belőtt feszültséget igényel, ha arra van kalibrálva a kijelző. De jó lenne ismerni a rajzot! -
Lompos48
nagyúr
válasz
fero02
#13807
üzenetére
Az akku 2 sarujáról 2 szál valahol az elektronikára jut. Az is lehet, hogy direkt a diódákról. Leválasztod az akkut és helyette egy változtatható tápfeszforrást (10-15V között változtathatót) kötsz. Esetleg boldogulsz 3 db laposelem sorbakötésével és egy potencióméter segítségével. Növelve a feszültségét megnézed, hogy úgy helyes -e a kijelzés, Ha nem: az IC a ludas, ha igen... azon még gondolkozunk.
-
Lompos48
nagyúr
válasz
fero02
#13805
üzenetére
A 6A-es diódák elég a határon vannak egy autóakku töltéséhez. Ráadásul ott a hőt csak a diódák lábai disszipálják és kell átadják a környezetnek. De ha megvan a fesz, akkor az OK. Még azt meg lehetne csinálni, hogy imitálni (szimulálni) egy tápból az akku feszültségét azokon a pontokon, ahol ez az elektronika kapcsolódik és megnézni úgy a viselkedést.
-
fero02
nagyúr
válasz
Lompos48
#13803
üzenetére
Igen, ezt annak idején is beszéltük, h majd meg kell oldani a sorjás dolgokat+pasztázás kell majd neki. Ez eddig még nem volt napirenden.
A forrasztások "kínai tömeggyártósan" szarok, de a helyükön vannak.
A diódák sztem jók (kiszerelés nélkül ugyan, de mértem is őket), mert tudok DC fesz-t mérni. Amúgy 6A10 van ráírva.
-
Lompos48
nagyúr
válasz
fero02
#13802
üzenetére
Nagyjából egy ilyen kapcsolás lehet (mindenhol ezt mutogatják):
Nézd meg alaposan a forrasztásokat, hogy minden a helyén van-e. Azt is, hogy a 4 dióda még jó-e, mert nekem kicsinek tűnnek egy autóakku töltéséhez. Ha valamelyiknek kaput, akkor a váltófesz zavarhatja a kijelzést. Ha nem ezek, akkor az IC gyanúsítható.
-
Lompos48
nagyúr
válasz
fero02
#13801
üzenetére
...viszont azok az alu rudak, amikre a ruszki diódák szerelve vannak...
Erre 2 dolgot tudok válaszolni. Nem jó, ha túl melegek, ugyanakkor jó jel, hogy "elveszik" a hőt a diódáktól. 40-50-60°C nem lenne tragédia. De a 60°C, ha annyi, az már gonddá válhat, ha nincs szellőztetve. A diódák elméletileg bírják 125°C-ig, de ez nem ajánlott. Inkább próbáld nagyobb (sima) felületre szerelni a diódákat, ne felejtsd a pasztázást se.
elromlott töltő...
Nem tudok így nyilatkozni róla. Érdemes lenne lejegyezni milyen feszültségnél milyen jelzést ad, majd ha tudjuk mi van benne, hátha ki is sütünk valamit.
-
fero02
nagyúr
válasz
Lompos48
#13800
üzenetére
Remek!
Ma muszáj voltam tölteni ma róla, mert a gyári töltő bexart (erre mindjárt visszatérünk).
Menet közben tapiztam a dolgokat. A trafó abszolút nem melegedett, viszont azok az alu rudak, amikre a ruszki diódák szerelve vannak olyannyira melegedett, h nem tudtam tartósan (5mp-nél tovább) tapizni az ujjammal. Ez kicsivel több, mint 1 órás működési időtartam alatt alakult ki, a hőmérséklet nem emelkedett tovább. Ez baj? Szükséges lenne nagyobb hűtőfelületre, vagy akár tartósan is bírják ezt a 40-50-60°C hőmérsékletet?
És akkor kanyarodjunk vissza az elromlott töltőre.
Egyik hiba, h csatlakoztatás után (fél percen belül) a töltésjelző ledek egymás után elalszanak, majd a végén egyik sem világít.
De most pl azt csinálja, h csak a "max" led világít, miközben műszerrel mérve tölt.Az lehetséges, h a ledeket vezérlő IC hülyült meg? Majd később szétszedem és mondom a tipusát.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Külföldi rendelések: boltok, fizetés, postázás
- Vezeték nélküli fülhallgatók
- Lakáshitel, lakásvásárlás
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- EAFC 26
- BestBuy topik
- Battlefield 6
- Google Pixel topik
- Azonnali VGA-s kérdések órája
- Miért álltak az oldalak egy hétig, mi történt?
- További aktív témák...
- Precision 7670 16" 4K+ OLED érintők i7-12850HX RTX A2000 32GB 512GB NVMe ujjlolv IR kam gar
- Legion Y540-15IRH 15.6" FHD IPS i7-9750H GTX 1660 Ti 16GB 256GB NVMe + 500GB HDD magyar vbill gar
- Thinkpad T14 Gen3 14" FHD+ IPS i5-1245U 16GB 256GB NVMe gar
- FULL CTO MACBOOK PRO 16" - APPLE M1 MAX - 64 GB RAM - 1 TB SSD - Garancia
- Akció! Gigabyte Vision Z590 D Wi-Fi Alaplap! LGA 1200!
- Gamer PC-Számítógép! Csere-Beszámítás! R5 5600X / 32GB DDR4 / RTX 3060Ti 8GB / 500GB SSD
- LG 32GS95UE - 32" OLED / UHD 4K / 240Hz - 480Hz & 0.03ms / 1300 Nits / NVIDIA G-Sync / AMD FreeSync
- Azonnali készpénzes nVidia RTX 3000 sorozat videokártya felvásárlás személyesen / csomagküldéssel
- Telefon felvásárlás!! iPhone 12 Mini/iPhone 12/iPhone 12 Pro/iPhone 12 Pro Max
- Bomba ár! Dell Latitude E7250 - i7-5GEN I 8GB I 256SSD I 12,5" HD I HDMI I Cam I W10 I Garancia!
Állásajánlatok
Cég: FOTC
Város: Budapest
