Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
Sanki
addikt
Valami ilyesmi kellene regulátornak? [link] --> LM7805 5V?
Az a baj, hogy régi az akksi, tavaly vettem ki a kocsiból, mert a nagy fagyban nem indult és már 6-7 éves (nem tudom pontosan, papír nincs meg). Mondjuk azóta van akksitöltő, lehet érdemes akkor rátenni.
Li-ion celláim meg nincsenek (és emiatt ősztinén szólva nem is akarok venni, mert akkor ahhoz még töltő is kell).
-
Itt azt írják, hogy elmegy 3db ceruzaelemről is egy ilyen led stripe, akár 3 voltról is.
Parkolás után kézi kikapcsolás helyett lehetne mélyalvásba vinni (akkus táplálás esetén), mondjuk percenként egyszer felébreszteni, hogy ott áll-e még az autó, úgysem életszerű 1 percen belül kiállni a kocsival meg vissza.
-
Sanki
addikt
Az nagyjából hogy nézne ki külső akksival?
Erre gondoltam én is, csak sajnos nincs itthon semmi akkumulátor (max 1 régebbi autós akksi, amit még nem adtam le a telepen vagy pedig 1 powerbank lenne). Főleg ebbe a home office-os munkarendbe nem is sokat megy az autó.
Jelenlegi beállításban ~250 mA-t eszik a ledszalag, de az erősséget lentebb lehet venni. Működési idő is az a fél perc lenne max, ameddig beállok a garázsba. -
Sanki
addikt
Ja ez nem is lesz wifin meg semmi, az teljesen más.
1 méterre állítottam be jelenleg, illetve majd magasságba a rendszámtáblára fogom irányítani.
Tápot meg 1 régi telefon töltőről kapja majd, ha leparkoltam akkor 20 sec után lekapcsol a ledszalag, illetve egy kapcsolós hosszabbítóra lesz kötve, hogy felesleges ne kapjon áramot. -
Sanki
addikt
Igen, köszi, nagyjából értem. --> "de ha lib-eken keresztül" - ez gondolom az a rész, amikor a kód elején hivatkozik egy másik kódsorra, pl.
#include <Adafruit_NeoPixel.h>?
Akkor próbaképp lehet rendelek egyet, ahogy nézem ezek is ilyen 3-4 dollár körül mozognak.Jelenleg ezt a projektet csinálgatom, a parancsok egy részét már értem mi mit csinál (ezen a kódon belül), még azt szeretném majd beleszerkeszteni, hogy egy gomb segítségével a
"PANIC_DISTANCE"és/vagy a"PARKED_DISTANCE"változtatható - tanítható legyen. -
Sanki
addikt
-
gyapo11
őstag
Még ha ki is lehet olvasni, akkor is talán könnyebb út újraírni az egészet, csak föl kell deríteni, hogy hogy kell kiolvasni az adatokat a szenzorokból, meg hogy kell vezérelni a vezérelhető dolgokat. Pl. egy mosógépnél ez jó lenne.
Itt viszont az a gond, hogy lehet benne egy halom software-es számolás, szenzorok adatainak korrekciója, amit pl. gyárilag lemértek és úgy töltötték be a programot a processzorba, meg egy csomó olyan ismeret ami nem triviális, hogy pl. mennyivel a vízcsap nyitása után kell a gázt indítani, mikor kell a szikra, szóval időzítések, összefüggések, ökölszabályok. Biztos jópár munkaóra van abban a software-ben. -
haxiboy
veterán
Igen ez lett volna a második megoldásom, majd írni hozzá egy API-t és a DNS szervereken a gyártó felé a kommunikációt átirányítani a saját webkiszolgálóra.
Ha a JTAG-es kiolvasás tiltott, magáról az IC-ről nem lehet ledumpolni binárisan és nop-olni a fw kiolvasás tiltásának a kódját? -
gyapo11
őstag
Ha az emitteren kicsi ellenállás van, ami már meghaladná a tranyó kollektor-emitter áram képességét, akkor persze tönkremenne, tehát erre figyelni kell. A bázis oldalon lehetnek tized Ω-ok is. Miért? Mert a bázis nem vesz föl több áramot, mint az emitteráram bétáadnyi része.
Van egy szabályozó tényező, az hogy az emitter mozogni tud feszültségben le-föl és a bázis-emitter feszültség igyekszik 0.7 V-on maradni.
A bázisba a tized Ω nagyon sok áramot be tudna tolni ha pl. hirtelen ugrik ott a feszültség fölfelé, de ahogy nő az áram, a kollektor-emitter vonalon több áram kezd folyni, ettől az emitter emelkedni kezd (követi a bázist), és a bázis-emitter feszültség tartja a 0.7 V-ot, mert az emitter emelkedésével a tranzisztor nyitni kezd. Ha csökken a feszültség a bázison, akkor meg a B-E feszültség 0.7 V alá megy, a tranzisztor nyitni kezd, a kollektor-emitter áram csökken, ettől az emitter lefelé indul, a B-E feszültség nő és 0.7-nél beáll a követett állapot. Tehát az emitter mindig szigorúan követi a bázis mozgását.Ha az osztó korlátozza a bázisáramot, nem ugyanannyi áram "folyik el" a mért körből?
Az osztón átfolyik a bázisáram is meg a kollektor-emitter áram is. De a bázisáram az bétáadnyi, több százas bétánál a kollektor-emitter áram több század része, és nem az osztó korlátozza, hanem a föntebb leírt folyamat, a B-E feszültség 0.7 V-on tartása.
Ha pl. változatlan bázis feszültségnél ráteszel egy négyszögjelet az emitterre, és méred a bázisáramot szkóppal, akkor ugrálni fog le-föl.
Kb. hasonló elven működik a földelt bázisú kapcsolás, amikor a bázis földre van kötve és az emitterre adjuk a jelet, ami erősítve jelenik meg a kollektoron. -
gyapo11
őstag
Azt nem tudok, de elég egyszerű. Van egy feszültség, amit le akarunk követni minél kisebb terheléssel. A tranyó bázisa rajta van a mérendő ponton, az emittere meg ~0.7 V-tal lejjebb követi. Az emittert már lehet terhelni. Mi történik ekkor? Az emitter felé elindul a terhelő áram, de ezt nem a bázison keresztül kapja a mérendő pontról, hanem a kollektorból a tápról. A bázison csak emitter áram/béta áram folyik.
-
gyapo11
őstag
Akkor be kell tenni egy emitter követő tranzisztort, az bétával szorozza az osztóról érkező áramot. Tehát egy 500 bétával rendelkező tranzisztor bázisát a két ellenállás közös pontjára, az emitterét az arduino bemenetére (ide esetleg még egy szivárgó áram elleni 1 MΩ-ot is), a kollektorát meg 5 V-ra. Az osztási arány ugyanannyi, de az ellenállások értékét meg kell szorozni bétával, vagyis 500-zal, akkor a fölső ellenállás 500 kΩ, az alsó meg 165 kΩ. Nem tudom mennyi az arduino bemenő ellenállása, esetleg azt is bele kell számolni.
-
Nyirike
csendes tag
Van egy másik megoldás is. Lekötöm a műszert és PWM outputtal egy TIP120 mosfettel kamu jelet generálom a műszernek és akkor nem fogják zavarni egymást. Ezt korábban már teszteltem. És ment.
Az a gond ezzel a feszültségosztó dologgal, hogy 50-110 fok között 180 Ohm a különbség.
Ha rosszul választok feszültségosztót akkor sok mindent fog mutatni a műszer csak értelmes értéket nem.De ha meg túl magas akkor esélyes hogy az Arduinos mérésem lesz saccoló mint mérő.
180 Ohm range nem sok. Ehhez milyen feszültségosztót érdemes választani? 10k / 1k? már elég távol van nem? Vagy menjek feljebb?
-
Nyirike
csendes tag
Köszi a gyors választ.
Igen analóg bemenetre kötöm A1 ha jól emlékszem. A termisztort magában mértem és elég alacsony ellenállásokkal dolgozik. 250 Ohm-0 között van az értékelhető hőfok görbéje. A mutató 40 és 110 között mér és nekem sem kell nagyobb range. 9 fokban 1600Ohm, de igazából mindegy is.
Itt a mutató sematikus rajza.
A TH az a Thermistor pin. Amúgy a 15 és 75 Ohm sorba van kötve (megmértem tehát úgy tűnik hogy 90 Ohm a felhúzó ellenállása a bejövő jelnek.
Hogy kellene akkor bekötnöm a arduinot? Mivel 0-12V lehet a TH-n pinen lévő feszültség emiatt ahogy írtad kellene a feszültség osztó.
A 90ohm-s felhúzó megkavarja a mérést is nem? Magában a termisztort tudom mérni egy 5V-ra való felhúzó ellenállással, de ha bekerül egy feszültség osztó akkor hogy változik a mérés?
Köszi
-
JozsBiker
aktív tag
Leírom, hátha nem dobnak ki érte.
A kód viszonylag egyszerű, ha a user benyomja az Adat_keres gombot, akkor pár változó beállítása után és a BT kapcsolat megléte esetén küld egy karaktert az Arduino -nak ami azt jelzi, hogy jöhetnek az adatok. A kapott byte -okat egy ciklussal beolvassuk és letároljuk egy listában.
Tökéletesen működik is minden, csak egy kicsit csicsázni szerettem volna, hogy sok adat esetén legyen egy folyamatjelző, hogy a user láthassa, hogy csörgedeznek az adatok. No ez nem akar működni. Pirossal kommenteztem ezt a sort. Aztán a debuggolás során már kínomban a legelső sorba írtam be egy kiíratást, és meglepő módon az is csak a While ciklus végén fut le, miután már minden adat megérkezett. Ennek az okára szeretnék valahogy rájönni.
-
-
gyapo11
őstag
Scratchet láttam már, képernyőn mozgott ez-az, azt nem tudtam, hogy program kimenete is van, ez akár még használható is lehet. Az xml-ből csinálhatok könnyen értelmezhető tömör byte kódot. Meg kell néznem ezt a scratchet közelebbről, elsőre nem tűnt túl egyszerűnek a frontend. Persze nem vagyok már gyerek.
A lego robotjának is valami grafikus összetologatós frontendje van, de épp csak futólag láttam.
Nekem is a saját nyelv jutott először eszembe, csak nem a hagyományos programnyelvekhez hasonló de szűkített utasításkészlettel, hanem minél közelebb az emberi nyelvhez, hogy a programozáshoz legkevésbé értő emberek is tudják használni. Még talán az is hasznos lenne, ha lenne egy arduino forrásnyelvű kimenet is, amit csak bele kellene tölteni az IDE-be, onnan lefordítva az arduinoba, ez is sokaknak segítség lenne. -
robohw
aktív tag
"Értem. Akkor viszont nem értem, miért nem 434MHz-nek rövidítik/kerekítik, "
Az már kerekítve van.
Eredetileg 450 és 900 Mhz.
A ~ 433 illetve ~ 866 Mhz már egy szűkebb érték a 450-es 900-as csoporton belül. A jelátvitel nem egy meghatározott frekin, hanem egy spektrumon (tartományon) keresztül történik. Ez az un. sávszélesség. -
#12451
Szakbarbár
aktív tag
Aryes
#12450
Szakbarbár
aktív tag
Valószínűleg más csatornát használnak vagy a moduláció lehet eltérő amit az eszközök használnak vagy . Itt találtam egy leírást róla: [link]
Ez meg a vevőm datasheetjéből van:
RF wireless receiver module & transmitter module 433MHZ DC5V
(ASK /OOK)
Product specifications and operating instructions
Receiver module parameters:
Product Model: XY-MK-5V
Operating voltage : DC5V quiescent current: 4mA
Receiving frequency: 433.92MHz
Receiver sensitivity: - 105dB
Igazából ez most csak egy próba volt, később szeretnék egy olyan vezeték nélküli adót készíteni ami jelzi nekem ha nyitva felejtettem a garázsajtót és ahhoz próbálom megismerni a 433MHZ-es vezeték nélküli kommunikáció alapjait. -
Jól kicsesztem a kis kínaival, megtanultam assebly-ban programozni, AVR Studioval.
Legalább hasznát vettem a C64 assebly tanulmányaimnak. Mondjuk túl sokra így sem fogom tudni használni, de legalább jól eljátszok vele, mert régóta érdekel az AVR lelki világa, most jól elmerültem benne. -
cigam
titán
Adott egy ilyen vezérlő, amit később egy Arduino fog leváltani. Ennek az adatkimenetét szeretném szétosztan 10 LED-sornak.
3 LEDsort még látszólag probléma nélkül vezérelt, de gondolom a kemenete nem terhelhető a végtelenségig. Erre keresek egy megfelelő IC-t ami a bemenetére érkező adatot megismétli a kimenetein. -
Janos250
őstag
A guta megüt
. Így, hogy írtad, figyelmem az include-okra terelődött.
Lemaradt a .h elejéről az
#include <Arduino.h>
Így most a lebutított próba fájlt lefordítja, remélem a ténylegest is, de ma már nincs rá időm tökölni vele.Mindenesetre bosszantó, hogy olyan hibajelzést írt ki, amiből véletlenül se gondoltam erre. A tagfüggvényre írta a példányosítás után a használatnál, hogy nincs ilyen függvénye az osztálynak. Elég béna hibajelzés,hát hogyne lenne,amikor ott van,ugyanolyan típusú paraméterrel. -
Janos250
őstag
Teljesen tanácstalan vagyok :-(
Ha a types.h-t indcludolom, akkor meg abban is talál egy csomó hibát.
Korábbi programjaimat megnéztem,használtam a microkontrolleres programozásban szokásos uint típusokat,8,16,32-t egyaránt, clsaasokban is, paramétereknél is.
A windowst újraraktam DVD-ről,vírus se lehet.Képtelen vagyok rájönni,hogy mi a baj. -
cigam
titán
Nem egy szűz panel, gondoltam rátöltöm a LED villogtatót(blink), hogy kipróbáljam van-e kapcsolat, működik-e.
Ma futottam egy kört W10 alatt, de nem ismerte fel. Pedig az itt leírtakat követtem, töltöttem le.Táp is elegendő kéne legyen, mert próbáltam USB-HUB-on és közvetlenül is.
-
-
Régen még AVRDude-al programoztam attiny-t. Sajnos ott még regisztereket kellett használni.
Amúgy nem szép megoldás, de ha megrendeled újra akkor is vissza tudod kérni a pénzt. Ha megjön az attiny85 akkor a mostani attiny12 ingyen van, ha akkor is 12-eset küld akkor se kerül pénzbe.
-
#12192
MasterMark
titán
Aryes
#12191
MasterMark
titán
5V szerintem. Ha high akkor pont hogy megvan nem? Néztem analóg olvasást is folyamtosan 1023-at ad vissza.
Multiméterrel még nem néztem.
szerk.: Ugyanez a módszer a HDD leden működik. Bár nem értem, de fordítva. A minuszra dugtam rá, és a LOW állapot az amikor világit a HDD led.
A power lednél próbáltam minuszra, de az meg folyamatosan LOW értelemszerűen.
-
#12188
MasterMark
titán
Aryes
#12187
-
Bogyo72
csendes tag
És valóban, külön megtáplálva a Megára kötött cuccokat, beleértve a 433-as rádiót is, egyből működik a vétel. A távolságot még nem tudom kipróbálni, mivel egy USB-s tápról megy az adóval, de kb. 1m az már hatalmas távolság az eddigi kb. 10 cm-hez (és nem működik-hez) képest.
Lehet az SD olvasónak is ilyen problémája lehet? Azt majd holnap megnézem. -
JozsBiker
aktív tag
Ugye rendes műszerrel méritek, nem valami Lidl gazdaságossal ? Engem egy gagyi műszer feszmérésnél vitt el az erdőbe, amikor egy 2 Mohm -os feszültségosztó közepét mérve teljesen vad értékeket mutatott. Eltartott egy ideig míg rájöttem hogy nem a fizikai törvényekkel van gond :-)
-
-

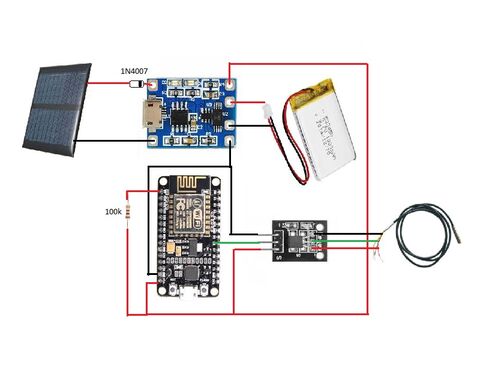

TP4056-on és egy buck boost dc-dc konverteren keresztül. Tölteni mondjuk külső töltővel szoktam, a TP4056 csak azért van ott, mert akartam napelemet is rá, illetve arról tölteni USB-n keresztül. Jelenleg nem szükséges, hogy ott legyen, de a lehetőség adott tovább fejleszteni.
-
Gergosz2
veterán
1 ohm elég sok lenne, nem tenném oda. Egyrészt azért mert elpirítanál rajta I^2*R teljesítményt, másrészt a motor villamos időálandóját is eltolod vele.
Én tennék be egy pár milliohmos söntöt, amit egy rail-to-rail műveleti erőlködőbe kötnék be. Még itt kéne hozzá feszültség referencia is, de ha nem control a cél akkor 3V3 nagy impedanciás leosztásával is megcsinálhatod. Aztán az opamp erősítését úgy lőném be, hogy 0 és 3V3 közötti jelet kapjak. A végére meg mehetne egy aluláteresztő szűrő, amit beköthetnél az AD bemenetére.
Nem hiszem, hogy szar AD lenne az ESP-be, ezzel jól kéne mennie.
-
zsolti_20
senior tag
-
Janos250
őstag
"The ESP32 has 4 SPI interfaces. SPI0 is used as a cache controller for accessing the EMIF and SPI1 is used in master mode only. These two SPI interfaces may be treated as a part of the core system and not be used for general purpose applications. However, SPI2 (called the HSPI from now on) and SPI3 (called the VSPI now onwards) are the interface ports of preference for interfacing to SPI devices."
http://iot-bits.com/esp32/esp32-spi-tutorial-part-1/
Ezt én úgy értelmezem, hogy kettőt lehet használni, de részemről ez csak sejtés.Ez is arra vall, hogy kettő használható:
https://github.com/espressif/arduino-esp32/blob/master/libraries/SPI/examples/SPI_Multiple_Buses/SPI_Multiple_Buses.ino -
zsolti_20
senior tag
A legutolsó javaslat lesz a megfelelő, mert a tp4056 egyszerűen már nem fér el.
Csak simán építsem be a boost-buck converter-t hogy stabilan tudjam használni 2.8v-4.2 v között az eszközt?
Ugye ennek a konverternek a VIN lábához megy az aksi, és a csatlakozó ahová csatlakozik majd a TP4056?
Valahogy így?
[link] -
Johnny_vT
senior tag
Az Arduino az RX5808 vevőt mozgatja, a jeltovabbitast lehetővé tevő BT/Wifi modul csak hab a tortán, ha az ember nem akar ott ülni egy USB-kábellel. A linkelt oldalon van egy nagyon egyszerű (még nekem is érthető) kapcsolási rajz, azt összedobom 'oszt jóvan. Elég változatos helyeken repülünk (mező, erdő, mélygarázs, pláza, bánya, stb...), ezért mindenképp robusztus megoldásra hajlok. But first, tesztelni, tesztelni és tesztelni.
-
zsolti_20
senior tag
Csak úgy akar működni, ha a nano és az RF modul nincs a próbanyákba forrasztva.
Most legyártok hozzá egy PCB-t EasyEDA-ban, aztán meglátjuk, hogy működik vagy sem. 3 különböző modullal és 3 különböző próbanyákkal próbáltam és mindig ugyan az a gond.
Elég furcsa az is, hogy a GND-VCC közé kell egy 100uf-es elko és csak úgy működik ha az felfelé áll. Ha fektetve forrasztom be, akkor nem kapja meg a jelet. -
#11957
tonermagus
aktív tag
Aryes
#11956
tonermagus
aktív tag
Nagyon szépen köszönöm a leírásokat!

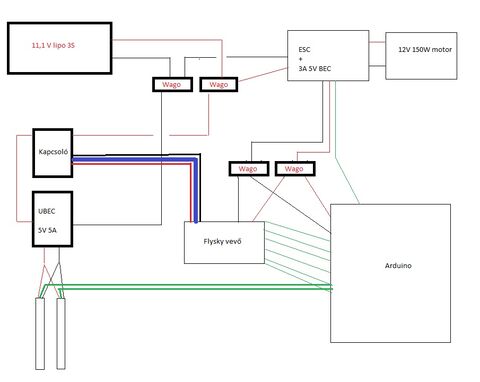

Akkor most a konkrét kapcsolás: (bocsi, munkaidőben vagyok, erre futotta
)
Bocsánat, elsőre nagyon kusza lehet (sokadjára is) a lényeg:
- A betáp egy 11,1V-os 3 cellás lipo 20C kisütéssel
- A lipo kábeleit Wago féle kapoccsal kettéosztom.
Bal oldali ág:
A fázis egy kapcsolóhoz megy, ami a másik ág vevőjéről kapja a vezérlést (Távirányítóról akarom kapcsolni az alsó ágat)
- A kapcsolóból továbbmegy egy UBEC-hez, ami a bejövő 11,1V-ot átalakítja 5V-ra.
- Erről az UBEC-ről kapja a tápot a 2db LED szalag (5V-os címezhető LED szalag).
- A led szalag vezérlése pedig a másik ág Arduinojáról érzekik.
Jobb oldali ág:
A wago féle kapcsolóból kapja a 11,1V-ot az ESC+BEC. Ez vezérli a motort, illetve a BEC ágán keresztül (ami szintén 11,1V-ról 5V-ra alakít) kettéosztva megy az Arduinohoz és a Flysky vevőhöz. Ennek egy csatornájára van rákötve a másik ág kapcsolója. Az arduino pedig a beérkezett jelek alapján vezérli a LED szalagot. Magától értetődő hogy a bal oldali ág csak akkor lehet áram alatt ha a jobb oldali ág is áram alatt van hiszen innen kapja a kapcsoló a jelet.
Kérdés: hova kössem az arduból a GND-t a másik ágban hogy működjön a LED vezérlés? UBEC után- LED elé tegyek be egy WAGO-t, és ott közösítsem?
Egyébként meg ez a kapcsolás jó? Leéghet valami?
Mellékág, egyáltalán nem fontos, csak hogy értsétek:
Hogy a kapcsolót miért a másik ágon lvő vevőről vezérlem?
1 kapcsoló lehet csak az egész áramkörben ami az ESC-be beépített kapcsoló lesz. A másik LED-es ágat is szakítani akarom, de mivel 1 kapcsoló lehet az nem jöhet szóba, közvetlenül a lipo után meg nem építhetek be kapcsolót, mert nem nagyon van olyan, ami elbír 20-30 ampert és esztétikus -
#11953
tonermagus
aktív tag
Aryes
#11952
tonermagus
aktív tag
Köszi, a közös test tényleg megoldotta a problémát
De ha már itt tartunk azt el tudná valaki magyarázni, hogy miért kell a közös test?
Laikusként számomra ez két külön áramkör, amit csak a SIGNAL kábel köt össze. Azt gondolnám ,hogy a ledszalag megkapja a tápot, a signal kábelen amúgy is csak adat van... -
zsolti_20
senior tag
A 330ohm ötlete innen jött:
[link]De közben sikerült megoldanom. Az RFID olvasó SS_PIN a D53-ra kell mennie, az SD kátyának pedig a D4-re.
Abból következtettem ezt ki, hogy az UNO 10-es lába az SS. Szóval a nanonál is annak kell lennie. És mivel a másik modullal hibátlanul működött, ezért gondoltam elég a mega SS-re csatlakoztatni a PIN-t és valóban elég volt. Még az a két sor sem kell amiről fentebb beszéltünk. Sőt a forráskód sem a hiba beazonosításához.
-
DigitXT
félisten
Egy Uno készlettel kezdtem. Végig vacakoltam a hétszegmenses/LCD kört,
aztán megváltás volt a 320x240-es színes kijelző, sokkal több infó elfér...
(Nyilván az Unora is lehet rendes LCD-t kötni, de nekem az már túl barkács,
nem lehet megúszni, hogy az ember fixre építse vmi műszer dobozba, stb.)Ha nem modulokat veszel, az M5stack se LEGO, ugyanúgy drótokkal megy.
Csak az alapokat nem kell dobozolni, és még egy pici akku is jár hozzá...
Legutóbbi projekt, roller gyors-diagnosztika. Abszolút el lehet játszani vele:
Tavaly a mérlegem vezérlését írtam meg rá, ez is DIY, 5 kg load cell, HX711:
-
zsolti_20
senior tag
Ugy dontottem inkabb cserelem a modult. De ahogy latom a kovetkezo lepcsofok csak az arduino mega?
Igy legalabb bele fer egy oled kijelzo is az aksi kapacitas meresehez.
Javasoltak hogy toroljem a bootloadert ezzrl felszabatitva 1-2kb-ot de akkor meg specialisan tudnam csak programozni.
vettem egy opus bt-c3100-at is. Így tudom tesztelni a 3400 mAh aksit és tölteni is. Ha jól tudom laptop aksikban kisebb kapacitású 18650-esek vannak.
. Így, hogy írtad, figyelmem az include-okra terelődött.
