Barret001
addikt
válasz
Sokimm
#82997
üzenetére
Nyugodtan köss sorba akár 4 savas akkut. A savas akku extrém módon bírja ezt,a többihez képest! Zárlat nem lesz,attól ne félj.Ha lenne is,az max 2,5V feszültség többletet jelentene. Az meg semmi.mint írták előttem,törekedni kell a minél magasabb rendszerfeszültségre.Már ha lehetséges.
-
#82998
tordaitibi
veterán
Sokimm
#82997
válasz
Sokimm
#82997
üzenetére
"minél kevesebb soros cella legyen (egy kaszniba öntve) annál modulárisabban "cserekompatibilis""
Ezt az okfejtésedet teljes mértékben megértem. Viszont.
Észrevehető irányvonal a szigetüzemű vagy bármilyen akkus táplálásnál a lehető legnagyobb feszültségű kivitel.
És ennek nagyon gyakorlati okai vannak.
Az első hogy kis feszültségnél brutális áramok vannak. Egy egyszerű házi felhasználásnál ahol pár100W fogyasztás van, már ott mutatkozik hogy ez 30-40A áramszükséglet. Brutális vastag vezetékelés, robosztus nagyáramú kapcsolók stb.
A másik ok hogy szinte mindig, az esetek 95-98%-ában szükség van felfelé konverzióra. És a step konverterekbe 100x egyszerűbb és gazdaságosabb nagyobb feszültségű de kisebb áramú félvezetőket beépíteni valamint a veszteség és a hűtésigény is fordítottan arányos betáp áramával.
Ezokból már nem ritka a 72 voltos rendszer sőt a nagyobbak sem, láttam bemutatót 350voltos napelemes tárolórendszerről.
Itt már nem is kell inverter a szó szoros értelemben hanem egyszerű H hidas nagyfeszültségű fet híd állítja elő a kimeneti PWM 230V 50Hz-et, mindenféle tekercs vagy veszteséges transzformátor használata nélkül.
Kilowattos terhelésen is max. 5-6A, míg ugyanez egy 12V rendszernél 100-120A feletti. És ez a nem mindegy.
A napelemeknek meg mindegy hogy a sztringek és a panelek inkább párhuzamosan 50 voltot, vagy döntően sorosan 5-600voltot nyomnak le a töltésvezérlőbe.
Az akkuk, eltekintve a nagyon-nagyon ritka egyedi-eseti cellahibától, szinte teljesen egyszerre mennek tönkre. Azaz ha 4 év múlva megmakkan az egyik akku akkor várható pár hónapon belül az összes cseréje. -
#82997
Sokimm
senior tag
Dr. Szilikát
#82996
Sokimm
senior tag
válasz
Dr. Szilikát
#82996
üzenetére
Köszi!
Barret001: Nincs mély okfejtésem, csupán esélycsökkentő vágyam, hogy minél kevesebb soros cella legyen (egy kaszniba öntve) annál modulárisabban "cserekompatibilis". Ha 2db 24-es akksit veszek és az egyik lehal 50%-át dobhatom a pack-nak kukába. Ha 4db 12V-osból 1db lehal, 25%-a kuka az akksiknak.
Utána meg ha veszek 1db-ot, már nem azonos a többinek az "életével" (más márka, más ciklusszám, más belső ellenállás, más más más), így kb semmi értelme a fenti okfejtésemnek.
Van önkritikám is, ne izgulj, tényleg a "legjobbat" szeretném, ezért kérdezek tőletek.
48VDC rendszert házilag "hasznosítani" még mindig nyitott topic, ha van valakinek ötlete majd később, örömmel veszem a kommenteket.
Az eddigi válaszokat nagyon köszönöm!!!
-
#82996
Dr. Szilikát
őstag
Sokimm
#82992
Dr. Szilikát
őstag
válasz
Sokimm
#82992
üzenetére
Saját tapasztalataim szerint, az életciklus végén, az autóakkuban egy cella hibásodik meg, ami persze lehetetleníti az egész akku további használatát.
A lemezek anyaga elkezd leválni, a cella aljában összegyűlve átvezetést okoz és a cellát elkezdi meríteni, előbb csak lassan, majd egyre gyorsabban. Saját vizét elfőzi, hiába töltjük utána, ez is árulkodó.
Igaz, hogy töltéskor emiatt valamivel több feszültség jut a többi cellára, amit azok egyébként vígan tűrnének még, csakhogy hiába, mert a legyengült cella soros ellenállást is képez, emiatt az akku indítóképtelenné válik. Az első gyanús jelek után (szokatlanul gyenge indítások) ez elég hamar lejátszódik, mintegy önmagát nyírja ki a hibás cella.
Jellemző lehet az is, hogy év vége felé hal le egy akku, miután a nyári melegek megviselték.
Amíg a cellák jók, az önbalanszírozó hatás miatt jól elvannak, nem is nagyon szokás ezeket külön védeni. Túlmerítéstől ajánlott védeni. Amikor egy cella lehal, akkor meg már vége az egésznek. (Noha láttam Youtube videón cellamosási lehetőségeket, de a gyakorlatban az is problémás.)
Soros kötéshez értelemszerűen egyforma, egyszerre vásárolt akkut célszerű használni.
-
#82994
Sokimm
senior tag
tordaitibi
#82993
Sokimm
senior tag
válasz
tordaitibi
#82993
üzenetére
Esetleg egy ilyen kiegyenlítővel?
4db 12V-os akksi sorba kötve a két végén a 48V-os töltővel, a kiegyenlítésre meg ez:
[link] [datasheet link] -
#82993
tordaitibi
veterán
Sokimm
#82992
válasz
Sokimm
#82992
üzenetére
"Sorba kötve az akksikat, ha elpukkan 1db, akkor a másikra rámehet a 48V, és azt is kinyírja."
Ez egy érdekes bár a világon egyedülálló okfejtés amivel még nem találkoztam.
Kevés kivétellel amikor elég 1 cella, a többi esetben (targonca, Tesla, kamion stb. stb.) mindenhol 5-10-100 cella van sorbakötve. A te 12 voltos munkakkudba pl. 6 cella. A 24 voltosba 12. A 48 voltos rendszerben értelemszerűen 24 cella van sorba. Az hogy ez a 24 hogyan van dobozolva, 4 akkuedénybe vagy egyenként az teljesen közömbös. Vagyis ez a kitételed eleve okafogyott mert nem a komplett akku durran el hanem 1 cella, az meg elszállhat a személyautódba is vagy bárhol."Ha sorba kötök 2db 24V os bemenetű invertert? "
Lehetetlen, nem járható út, abszolút felejtős.Vagy beszerzel egy 24V vagy akár 12V kimenetű step-down konvertert, ahogyan itt többen ajánlották. Nem olcsó játék az 1kW tartományba de a legkorrektebb megoldás a kisfeszültségű felhasználásra.
A hálózat pótlására meg beszerzel egy 48/230V invertert.
Ez utóbbi sem lesz a pár forintos kategória. -
#82992
Sokimm
senior tag
Dr. Szilikát
#82989
Sokimm
senior tag
válasz
Dr. Szilikát
#82989
üzenetére
Sorba kötve az akksikat, ha elpukkan 1db, akkor a másikra rámehet a 48V, és azt is kinyírja. Mivel szokták a védelmet megoldani? Feszültség figyelő minden aksi köré? Hogy "illik" tölteni munkaakukat sorba kötve (2db 24V)?
Veszteségesség 80% hatásfokig belefér, mert csak hőt csinál, azt meg fűtésnek nevezhetjük télen*.
Razorbenke92:
A stepdown mindegyik akksi elé jó ötlet, mert ott tölteni úgyse szabadna 2-10A felett, tehát ha akksinként hasraütve betolok(töltöm) 2A-t, akkor 48W/akksival számolva, napelemenként (kb 100W-osak attól függ milyet vesz az ember) 2 akksi kellene.
Ez túl sok darabszámú akksit jelent, újra kell számolnom.
Ha maximalizálni akarom a kihasználtságát, akkor elé rakok sok napelemet a kívánt bemenetéhez illesztve, és a töltő oldalon mondjuk a munka akksikat lehet 5A-el tölteni (például), akkor step down konverterrel 24Vx5A=120W / akksi. Ez esetben kellene 15db stepdown és akksi. Ez is drága megoldás.
Ha 10A-el tölthető /akksi, akkor 7db kellene csak.
A fix dolog a képletben a 48V-os 38A-es "töltő", meg a kiszolgáló napelempark. Ezt szeretném valahogy hasznosítani (állandó jelleggel) akár invertereken keresztül (24V), akár szivattyúkon keresztül (itt talán már találok 48VDC-s verziót). Az inverter elé meg jó lenne a puffer "akksi", hogy ne a nap fényétől függjön a "ki-be kapcsolása". (meg éjszaka is lehessen teljes értékűen használni a 230AC részt)
Tákolós kérdés:
Ha sorba kötök 2db 24V os bemenetű invertert? Teljesen maradhatnék 48V-os rendszerű. -
#82990
razorbenke92
őstag
Sokimm
#82986
válasz
Sokimm
#82986
üzenetére
Ha akksikról van szó (mondjuk több kisebbről) építenék (vagy vennék) egy CC/CV üzemmódú step-down konvertert mindegyik elé, mert akkor skálázható is maradna a rendszer.
Ha 1db 700W fogyasztó van, az még talán határeset. Ilyen teljesítményben buck már inkább vásárlós (építeni bonyolult és jelentősen drágább már ázsiánál), de megfizethető, és még 95% fölötti hatékonyságot (mondanak rá). -
#82989
Dr. Szilikát
őstag
Sokimm
#82986
Dr. Szilikát
őstag
válasz
Sokimm
#82986
üzenetére
Mivel a konverziós illesztés problémás / veszteséges, esetleg az is megvizsgálható, hogy 2 db 24 V-os akku soros (nappali), párhuzamos (éjszakai) üzemmódja mennyire vállalható.
#82982 ngaba
Ha nem sürgős, régebben ilyet rendeltem Kínából, akkor még csak 1 $-ért, noha most már bizonyára drágább ez is:
Silver Conductive Wire Glue Paste Adhesive Paint PCB Repair Application
-
ngaba
aktív tag
Sziasztok!
Én nem vagyok egy nagy elektronikai ezermester, de szétszedtem a kislányom állatfigurás játékzongoráját, és megállapítottam, hogy az átlátszó fóliára nyomtatott áramkörön az egyik "nyomtatott vezeték" meg van szakadva (és valódi vezetékkel áthidalva megjavulnak nem működő gombok). Nem igazán értem, hogy mi, valami ragasztószerű folt van ott (gondolom valami belefolyt), ami megmarta a vezetőt is.
A kérdésem az, hogy ezt a "szakadást" mivel lehet javítani. Gondolom a cin a fóliát átégeti. A haverom nyomtatott áramkör rajzoló tollat ajánlott, de az négyszer annyiba kerül, mint amennyi ez a zongora volt. Nincs valami olcsóbb házibarkács megoldás? Csatolok egy képet is, itt a középső csavar alsó aljától induló vezetéken van a szakadás a foltnál. (Illetve az alsó foltnál is van egy szakadás.)
Előre is köszönöm.
[kép] -
#82981
hcl
titán
rednifegnar
#82980
válasz
rednifegnar
#82980
üzenetére
Kis Hamlin
5V, DIP tokozás. Beépített dejóda. -
#82980
rednifegnar
senior tag
Nite
#82962
rednifegnar
senior tag
kerdes hany kapcsolgatas lenne egy menetben? van pl pici omron 5v-os rele az siman megy es teljesen levalasztott. cserebe nem szereti ha folyamatosan evekig kattogtatjak.
az 555-nek van egy olyan tulajdonsaga (nem tom szamit e), hogy amikor feszt kap akkor az elso ciklus majd dupla ideig tart mint a normal ciklusok. -
#82979
#85619712
törölt tag
Daszkalosz19
#82973
#85619712
törölt tag
válasz
Daszkalosz19
#82973
üzenetére
Egy betört kijelzőnek nyoma van, pl ilyen :
Nálad szerintem inkább az van, hogy megnyekkent az alaplap, és levált a grafikáért felelős alkatrész. Jobb esetben csak a lába a forrpadról, rosszabb esetben maga a forrpad a nyákról. Ha elviszed egy szakihoz, hogy visszamelegítse, és szerencséd is van jó eséllyel menthető. De ezt így pontosan megmondani nehéz, inkább csak találgatok én is. -
#82978
tordaitibi
veterán
Daszkalosz19
#82973
válasz
Daszkalosz19
#82973
üzenetére
Szerintem elreccsent az lcd kijelző az biztos, nem valószínű hogy javítható, és még más is sérülhetett mechanikusan. alkatrész letört, de a kijelzőt szerintem lehetetlen pótolni mégha a többi hiba javítható is.
-
#82977
Daszkalosz19
aktív tag
Donki Hóte
#82976
Daszkalosz19
aktív tag
válasz
Donki Hóte
#82976
üzenetére
Hát köszönöm!
Egy próbát megért,hátha valaki tud segíteni!
De nem adom fel :) -
#82976
Donki Hóte
veterán
Daszkalosz19
#82973
válasz
Daszkalosz19
#82973
üzenetére
Ennyit ér a műszaki cikkek esetében a forgalmazók által kötelezően vállalandó 8 éves alkatrész utánpótlási kötelezettség
Már 1-2 éve kifutott termékekhez sincs pótalkatrész, egy 4-5 éve nem forgalmazott termékhez meg eleve reménytelen alkatrészeket kapni.
A helyedben felnyomnám őket a fogyasztóvédelemnél. Neked ettől még nem lesz alkatrészed, de legalább ők is szarul érzik majd magukat
-
#82974
mezis
félisten
Daszkalosz19
#82973
mezis
félisten
válasz
Daszkalosz19
#82973
üzenetére
"... távirányítóm. Paplan alatt volt ....nagyon szeretem..."
Biztos jó topikot választottál? nem kellene egy 18-as karika?![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#82973
Daszkalosz19
aktív tag
Daszkalosz19
aktív tag
Sziasztok!
Lenne egy kis problémám egy Logitech harmony 950 univerzális távirányítóm. Paplan alatt volt rákönyököltem.és a.kijelzőke elfehéredett. Nem reagált semmire! Kikapcsolni ki tudtam,de bekapcsolni már nem!
A Logitech magyarországi szervíze nem vállalja,mert nincs hozzá alkatrészük és már nem gyártják!
Meg szeretném javíttani valahogy.mert nem egy olcsó távi és nagyon szeretem!
Van itt olyan szaki aki megnézné és meg tudná esetleg javítani?
Nem ingyen kérem.persze minden költséget fizetek! -
#82972
mezis
félisten
tordaitibi
#82965
mezis
félisten
válasz
tordaitibi
#82965
üzenetére
Volt ilyen műszerem. Talán Zener dióda és két ellenállás kellett hozzá.
-
#82971
tordaitibi
veterán
Dr. Szilikát
#82967
válasz
Dr. Szilikát
#82967
üzenetére
És Barret001,
közbe megszültem a szinte hihetetlenül bonyolult hightech megoldást ami nem nélkülöz űrtechnikai eszközöket sem.
Eszembe jutott nekem is a zener, 9 voltos van itthon, ezzel már majdnem, miután sorbakötöttem vele egy sárga ledet és egy 16kohm előtétellenállást, a végeredmény tökéletes.
11 voltnál nullát mutat, hajszállal van csak a nulla felett, 13,8voltnál végkitérés.
Hőfokfüggése biztosan van a led miatt de pár 10mV nem érdekes. -
#82968
Barret001
addikt
tordaitibi
#82965
Barret001
addikt
válasz
tordaitibi
#82965
üzenetére
ZPD10.1?
-
#82967
Dr. Szilikát
őstag
tordaitibi
#82965
Dr. Szilikát
őstag
válasz
tordaitibi
#82965
üzenetére
Egy lehetőség egy ellenállásosztó, amivel a műszer egyik pontját a kívánt szintre emeled, Zener-diódával is megfogva stb.
Stabilabb megoldás lehet egy műveleti erősítő kimenetével beállítani az eltolt szintet.
-
#85619712
törölt tag
A trimmerrel a modul által szolgáltatott impulzus frekvenciáját tudod állítani, de csak minimum 7 hertzig, ami azt jelenti, hogy egy másodperc alatt 7x ad impulzust. Ahhoz, hogy 2 másodpercenként adjon impulzust, át kell alakítani ezt a modult a már leírt módon, ki kell cserélni a kondenzátort.
-
#82965
tordaitibi
veterán
Valamikor tudtam de kiment a fejemből, talán valaki vágja.
Van egy deprez műszer, ugye lineáris a mérési tartomány.
Viszont nekem autós üzem kéne, azaz az egész mérési tartomány nem kell mert nagyon kicsi a használható sáv.
12-14V között a mutató alig mozdul.
Namost régebben megcsináltam hogy a műszer 10-11V-nál kezdett mozdulni nulláról és 15 volton végkitérés.
Azaz széthúztam a mérési tartományt. Csak nem emlékszek a kapcsolásra, valaki esetleg? -
#85619712
törölt tag
-
#82959
Dr. Szilikát
őstag
Nite
#82956
Dr. Szilikát
őstag

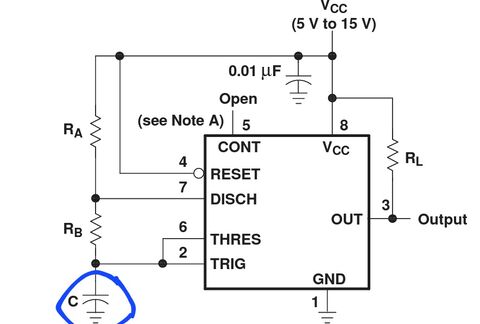

Az 555 IC adatlapját mellékelik, de abból lehet építeni több dolgot, astabil és monostabil multivibrátort legfőképp, illetve azok variációit, egyéb felhasználási módjait.
Az árusított modul egy astabil áramkör (jelgenerátor) 7 Hz --1,2 kHz tartományban állítható négyszögjel kimenettel.
-
#82958
tordaitibi
veterán
Nite
#82954
-
-
Nite
őstag

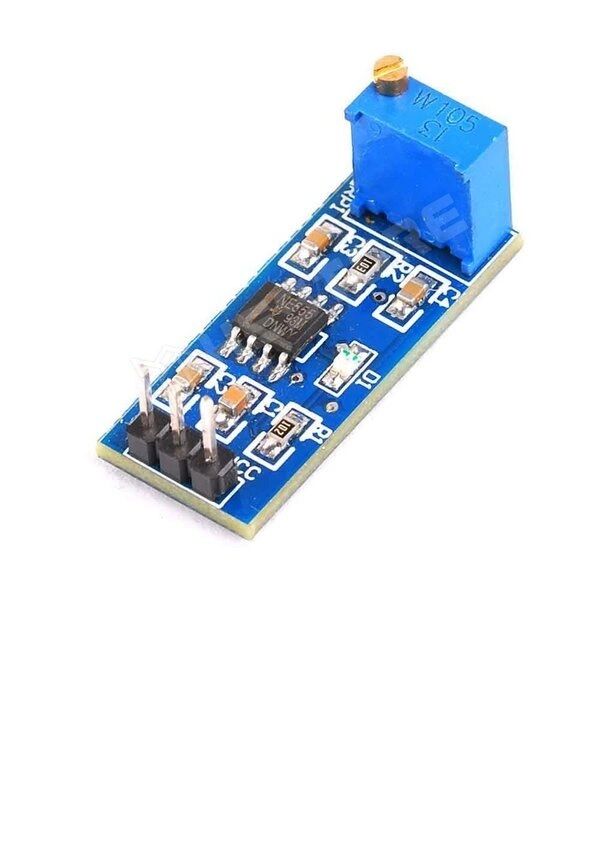

NE555-M? Az a baj (persze nem ertek hozza ennyire), hogy ezt valahogy triggerelni kell, ha jól látom, nekem viszont automatikus kellene, feszultseg raadasra lenne jo ha indulna, ha kulon triggerelni kell akkor mindegy ha a mikrokapcsolot nyomogatom!
Valamint (szinten hulye vagyok hozza) de ezen az elore epitett megoldason 3 pin van kivezetve:
Addig oke, hogy a 3-bol 2-t felhasznalok 5V+GND-re, de a harmadik pin-el onmagaban mit kezdjek? A mikrokapcsolohoz is 2 vezetek megy, lenyegeben egy rovidzarat kellene csinalom de egy pinnel ezt fel nem tudom fogni, hogyan!
-
Nite
őstag
sziasztok!
szuksegem lenne ic-re, amelynek mindossze annyi lenne a feladata, hogy adott idokozonkent, mondjuk 2mp osszekotne ket labat, aztan szet is kapcsolna, az adott ket lab fuggetlen lenne a feszultsegtol es nem is kellene, hogy megjelenjen raja, mindossze egy rovidzarra lenne szuksegem, valamint jo lenne, ha 5V-rol tudna mukodni!
elkepzelheto, hogy nagyon hulyen irtam le a dolgot, ezert elnezest kerek, lenyegeben egy mikrokapcsolot szeretnek ezzel automatizalni, de a google nem a baratom ebben a temaban!
elore is koszonom a segitseget!
-
#82953
Grave_444
nagyúr
Dr. Szilikát
#82952
Grave_444
nagyúr
válasz
Dr. Szilikát
#82952
üzenetére
Köszi, tovább nem offolok.
-
#82952
Dr. Szilikát
őstag
Grave_444
#82951
-
#82951
Grave_444
nagyúr
Dr. Szilikát
#82950
Grave_444
nagyúr
válasz
Dr. Szilikát
#82950
üzenetére
Ezt mind értem és kalkulátor nélkül is ki tudom számolni.
Most akkor melyik számítás a valós? 1250Wh vagy 1950Wh / nap?
Ugyanarról a fogyasztóról beszélünk mindkét esetben. Egyáltalán ennyi információ alapján lehet számszerűsíteni? Ha érdekel leírom privátban miért is fontos ez.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
