Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#72397
Lompos48
nagyúr
Csabesz666
#72395
Lompos48
nagyúr
válasz
Csabesz666
#72395
üzenetére
Ha a kütyün belül az elektronika Graetz híddal kezdődik, majd szűrókondenzátor következik, akkor akár direkt is tudná táplálni a DC adapter. Ráadásul a polaritásra sem kellele figyelni.
-
#72395
Csabesz666
aktív tag
Csabesz666
aktív tag
Sziasztok ! Adott, egy GX-700 as Boss gitár efekt, rack ba szerelhetős. A tápja eltűnt..... viszont nem szeretnék 15 E huf-ot kiadni, egy adapterért. 14v AC kell neki 800ma (gondolom, az egyenirányítás, az efekten belül van) találtam, egy laptop tápot, ami 20v dc 2,5A ez el is férne, az efekt dobozában is, milyen átalakító áramkör kellene, hogy biztonságosan tudjam üzemeltetni, és az efekt se hasaljon meg. Az ötleteket előre is köszönöm!
-
#72393
Pubszon
veterán
tordaitibi
#72382
Pubszon
veterán
válasz
tordaitibi
#72382
üzenetére
No és az mitől lehet, hogy a lassítás fázisban az erő le van véve 50%-ra.
Valamikor szépen lelassít 50%-ra, de van amikor csak a hangja változik picit meg talán picit lassul, de ennyi.
De ez így random. Van mikor jól lelassul, van amikor szinte 95% az erő.
Kondi lehet vagy az elektronika? -
Tamy
senior tag
válasz
fkenny
#72388
üzenetére
A legtöbb eszköz egy stabilizátorral indul, így egyáltalán nincs szükségük fix feszültségre. A 16/24 V attól függ, hogy amit működtetni akarsz milyen feszültségtartományban működik. Az előző hsz.-edben laptopról is írtál, azok jellemzően 18-19 V körül kérnek a bemenetükön, a többinek szerintem elég a 12 V.
Töltéshez mindenképp kell áramkorlát is, mondjuk egy ilyen modul: link. Ennek a bemenetére viszont magasabb feszültség kell, ha 6S-ben gondolkodsz, akkor ott a töltési végfeszültség 25,2 V, némi ráhagyás kell a konverternek is, tehát mondjuk 26 V. Vagy eleve olyan hálózati tápegység, ami áramkorláttal is rendelkezik.
-
fkenny
senior tag
Mindenképpen fix kimenettel kell dolgozzak mert vannak olyan eszközök (Routerek, CPE eszközök, kamerák) melyek a telepítések alkalmával ideiglenesen is de telepről kell működtessem őket, ezért gondoltam a DC-DC step down konverterre mint megoldás. Itt a kérdés számomra, hogy a 16V vagy 24V ami előnyösebb mint kiinduló feszültség, ebben nem tudok dönteni, meg hogy a töltés működhet-e úgy ahogy korábban leírtam).
-
Tamy
senior tag
válasz
fkenny
#72386
üzenetére
Hasonló 4S pakkot csináltam korábban én is, pont abból a megfontolásból, hogy a 3S merülés közben hamar kevés lehet a 12 V-os kütyüknek. Viszont én a kimenetet közvetlenül használom a különböző kütyükhöz, nem tudom Te pontosan miket akarsz használni róla, de az esetek többségében a szivargyújtós tápegységek úgy vannak megtervezve, hogy kamionban is használható legyen, tehát a maximális 16,8 V sem fog gondot okozni nekik, felesleges a step-down konverter. A laptopnak viszont lehet, hogy még így is kevés lesz, oda tényleg inkább a 6S lenne az ideális. Ha a többi kütyü is megy 24 V-ról, akkor célszerű lenne azt megcélozni.
-
fkenny
senior tag
Sziasztok!
Tervezek építeni a manapság oly népszerűnek számító nagy kapacitású powerbankot. A cél, hogy egy esetleges nagyobb vihar esetén legyen egy komolyabb áramforrás melyről el tudom látni a telefonokat, laptopokat, fényforrásokat, akármit. (Hálózatépítőként máshoz is jól jön a hordozható áramforrás.) Már minden el van tervezve de maga az áramforrás ami kérdéses.
Én úgy gondoltam hogy az alábbi BMS-t venném meg: [link]
Adapternek hálózati töltéshez pedig: MEAN WELL RS-150-15 tápegységet mivel ennek állítható a kimeneti feszülsége 14.25-16.5V-közt így alkalmas lehet a BMS-en keresztül tölteni az akkumulátorokat.
Eredetileg 3s (~12V) elrendezésben gondolkodtam, de mivel mindenhez 12V kell pont nem alkalmas a LI-ON akkumulátorokkal a stabil 12V biztosításához, ezért gondoltam hogy a 4s (16V) jobb megoldás lehet és e mögé pedig egy DC-DC Stepdown konvertert tennék a fogyasztók elé, hogy meg legyen az áhított 12V.
Kérdésem az lenne, mennyire életképes az elképzelésem és mennyire hatékony? Esetleg növeljem a pack feszültségét 24V-ra (6s) (Természetesen a hozzá való 24V tápegységgel) és abból dolgozzak? -
#72385
Pubszon
veterán
tordaitibi
#72382
Pubszon
veterán
válasz
tordaitibi
#72382
üzenetére
Faternak is van belőle kettő, meglepően jól működnek, nála egyszárnyú kapukat nyitnak proteco motorral.
-
#72382
tordaitibi
veterán
Pubszon
#72380
-
#72380
Pubszon
veterán
tordaitibi
#72373
Pubszon
veterán
válasz
tordaitibi
#72373
üzenetére
8uF-ossal próbálom, jónak tűnik.
Gyári, Roll 230 vezérlő.
Lesz végálláskapcsoló, lassítás funkció, fotocella. -
válasz
vizimento
#72378
üzenetére
Ez esetben miért nem használsz inkább brushless motort? A stepper motor általad leírt módon működtetése megegyezik a brushless motor működésével. Stepper motor driver kell mindenképpen hozzá, és simán négyszögjellel tudod vezérelni, akár mikrovezérlővel, akár egy 555 ic-ből épített frekvencia-generátorral, a sebesség a frekvencia függvényében fog változni. A motor indítását álló helyzetből, a gyorsulást (és fékezést) Neked kell beállítani (leprogramozni), mivel a brushless motorral ellentétben itt nem kapsz visszajelzést a sebességről.
-
Jarod1
veterán
válasz
PitLee
#72376
üzenetére
Anno nálam is volt ilyen vibrálás, panel lakás rámértem 199 volt, jött ki. És a konnektor a falba a műanyag része melegedett, szétkaptam, a szokásos szürke aluvezeték nem forrasztva voltak hanem tekerve, oxidáltak idővel a szigetelés elszenesedett ami a földeléshez ért. Kvázi fogyasztás akkor is volt ha nem volt bedugva semmi.. Mázli hogy nem gyulladt ki.. Fogyasztási neked nem változott amikor ez a gubanc volt?
-
PitLee
őstag
story time
Az egyik nap arra lettem figyelmes, hogy az álló, kétajtós hűtő üzem közben elkezdet "ciceregni" . . .mondom "mi manó" nehogy már feladd a harcot, bírd még egy kicsit.A hűtő mellet van egy kis asztal lámpával, amiben (szerencsémre) hagyományos izzó volt,
így amikor felkapcsoltam, hogy mögé nézzek a hűtőnek keresvén a hang forrását
látom, hogy vibrál a fénye a hűtő motorja meg remeg, de nem normálisan.Ez faja, irány a net . . . elvileg laza rossz kötés okozhat ilyen villogást.
Jó időben megnéztem a ház előtt az oszlopot, szemre minden rendben, nincs elszíneződés, logó drótok, törött porcelán.
Oké meg kéne nézni valahogy a három bejövő fázist, hogy kizárjam a saját hálózatot.
De mivel lehet ezt megnézni, egyszerű ember vagyok egy darab izzó két drót ez eddig megvolna , de még kell, hogy a hűtő ép jelezze a gondot, én éppen otthon legyek és ne szikrázó napsütés legyen . . .na jó akkor ugorjunk az időben egy khmm egy 6 hónapocskát
Pár napja volt egy rendes szélvihar és az áramszolgáltatónak is akadt munkája.
A 3 fázisból egy nem volt , de ekkor még nem gyanakodtam.
Az utca végi biztidobozban is kezdtek matatni a szakik és nézegetni kezdték az oszlopokat, szerencséjükre az egyik utcabeli észrevette ahogy fent szikrázik az egyik oszlop és szaladt szólni nekik, azok magyar szokás szerint elszidták a az oszlopot
, majd megvárták a kosaras kocsit és megoldották a problémát.
Ez után állt össze a kép, hogy valószínű ez a kötés okozhatott nálam is problémát már korábban.Ha valaha eljutottam volna addig, hogy megnézem nem a saját hálózatomon belül van a probléma, és jelentem az elektromos szolgáltatónak kíváncsi lettem volna megtalálták e volna a hibát vagy 8 házzal arrébb az oszlopnál.
-
-
#72373
tordaitibi
veterán
Pubszon
#72371
válasz
Pubszon
#72371
üzenetére
A kicsi kondenzátor akkor kezd érdekes lenni ha a vezérlő tud lassítást és lágyindítást, kis értékű kondenzátorral ezeket a funkciókat elveszíted mert meg fog állni a kapu a csökkentett sebesség helyett és el sem indul lágyindítással. Ezek nagyon jó funkciók, a mechanika életét megsokszorozzák, futásidő jó beállítással egy szuper csendes és lágy működésű kaput kapsz.
Mivel szinte 100% a szakaszos üzem egy kapunál, a kicsit nagyobb kondi és az ezzel járó nagyobb áramfelvétel nem fog problémát okozni, a motor évtizedekig szokta bírni.
Ha 37 fokba nyáron szórakozásból 35x ki-be csukod akkor azért simán leég.
Extrém kis értékű kondival ha el is indul, a maximálisra állított nyomatéknál is meg fog állni minden hangyaszaron, vagy télen amikor a csontra fagyott mechanika sokkal több erőt igényel.Ha ilyen funkciókat nem igényelsz vagy a vezérlő nem tudja akkor jó lesz a kisebb kondi is, ha a kaput eléállva kajakra lefogva nehezen tudod megállítani akkor elég a kondi.
Így természetesen megnyomhat bármit ami az útjába kerül, autót vasalhat, kutyát meglapíthat, gyerekről ne is beszéljünk.
Pláne ha nincs fotocella vagy él érzékelő szalag, ilyenkor a vezérlőn kell az ésszerű nyomatékhatárolást beállítani.Ha te csinálod a vezérlést két relével meg 2 végállással akkor temészetesen az előbbiek tárgytalanok.
-
#72372
tordaitibi
veterán
Batman2
#72370
válasz
Batman2
#72370
üzenetére
Egy mindkét irányba működő kapumotornál nincs segédfázis gyakorlatilag mert a két tekercs teljesen egyforma, menetszámra, átmérőre mindenre.
Itt üzemi kondenzátorról van szó ami egyben az indító is.
Másfajta egyfázisú motornál, ami csak egyirányban forog (illetve nem pont így de csak átkötéssel valósítható meg a forgásirány) ott van a főfázis és a segédfázis tekercs. A főfázis jellemzően a kisebb ellenállású azaz a nagyobb teljesítményű de ez sincs kőbe vésve, motor függő, ha adott motornál ohmméréssel 2 teljesen egyforma éréket mérünk akkor a fő és a segédfázis tekercs egyforma, felcserélhető elektromos szempontból.
Az üzemi fázistoló kondenzátor állandóan a segédfázis tekerccsel sorba van kötve de előfordul hogy ez nem elegendő a motor megindításához (felfutás után viszont már elegendő).
Itt szükséges a konkrét indító kondenzátor IS, ami az indítás idejére párhuzamosan kapcsolódik az üzem kondenzátorral és így a motor terhelés alatt is képes lesz megindulni.
Viszont ezt a nagy áramot a segédfázis tekercs tartósan nem viseli el csak az indulás idejére, ezért ha a motor felfutott, az indító kondenzátort egy automatika kikapcsolja a körből. -
#72371
Pubszon
veterán
tordaitibi
#72369
Pubszon
veterán
válasz
tordaitibi
#72369
üzenetére
Egy 300W körüli ipari kapu nyitó, nem tudom milyen volt gyárilag.
Egy 14uF-osat vettem hozzá de kicserélem 10-esre mert kicsit bug. -
#72369
tordaitibi
veterán
Pubszon
#72365
-
Batman2
őstag
Üdvözletem mindenkinek !
Van egy olyan problémám, hogy digitális időkapcsoló órából időnként elmegy a beállítás, ha bizonyos konnektorban van használva.
Legutóbb egyértelműen megfigyeltem, hogy az ugyanabba az elosztóba bedugott fűtőventilátor kikapcsolásakor ment el az összes beállítás, valszeg a kapcsolás során keletkezett kis szikra, vagy áramingadozás reset jelet generált a kapcsolóórában.
Kérdésem, mivel lehet az ilyen zavarokat kiszűrni ?
Használ e valamit, ha zavarszűrős elosztóba van bedugva egymás mellet a kapcsolóóra és a fűtőventilátor, vagy esetleg dugjak be az elosztóba egy szűrőkondenzátort ?
Van kéznél egy 30 mikrós 250V-os, polaritás nélküli lámpakondi, ezt bele próbálom.
-
mezis
félisten

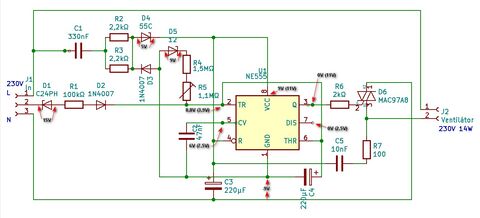

Íme a visszafejtett kapcsolási rajz. (Remélem nem tévedtem sokat.)
Állandó fázis van a J1-1-en, Nulla a J1-3-on. A J1-2-re érkezik a fázis a fürdőszoba (WC) világítás bekapcsolásakor. Ezzel egyidőben indul a ventilátor is. A vezérlés (világítás) lekapcsolása után 5 - 15 percig még működteti a J2-re kapcsolt kis teljesítményű ventilátort. (A 14W induláskori teljesítmény igény lehet, aztán már 5W körüli a ventilátor teljesítmény felvétele.)A D1, D4, D5 Zener diódáknak nem tudtam leolvasni a feszültségeit. Így, hogy üzem közben megmértem a rajtuk eső feszültségeket, ez megfelel a csoporton belüli feszültségeknek ?
A zárójelben szereplő feszültségeket a ventilátor (illetve annak hiányában 220V 5W-os izzó) kikapcsolása után mértem.
Furcsa számomra az N-hez mérve -9V az NE555 GND-jén. Mi indokolja ezt ?
-
PHM
addikt
válasz
csongi
#72356
üzenetére
Szóval azt mondod, hogy az xLogic programja kompatibilis
az általad linkelt PLC modullal?
Mert nekem gyanús, hogy az xLogic funkcióblokkokkal dolgozik,
míg az Alisnál csak a létradiagramot láttam megemlíteni.Szerk: GX Developer, vagy GX Works2 kell hozzá, ez utóbbi fizetős.
-
PHM
addikt
válasz
csongi
#72353
üzenetére
- Hm, ez engem is érdekel!
Egy kollégám pont hasonlón agyal. Eredetileg AVR, illetve valamelyik
kis PLC volt a cél, de a Siemens Logo! drága volt, az AVR programozását
pedig meg kéne tanulni, úgyhogy egyelőre halasztva lett a terv.
- Szerintem bőven el tudja látni a feladatot. Sőt, jóval többet is.
Ha nincsenek bővítési terveid, akár valamelyik kisebb verzió is elég lenne. -
mezis
félisten
Üdv.!

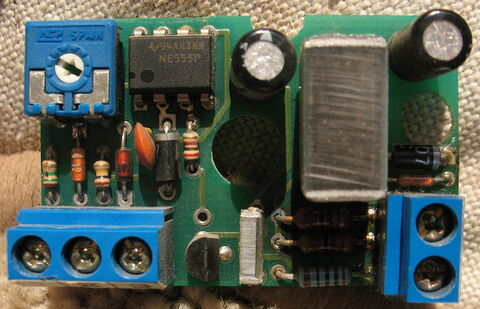

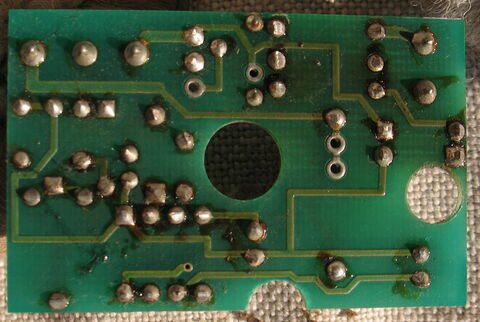

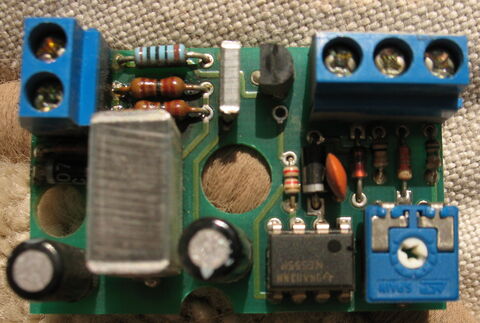

Szeretnék készíteni egy NE555-ös IC-vel időzítő kapcsolást ventilátorhoz.
Találtam is egy ilyen modult 20 évvel ezelőtt gyártott ventilátorban. Lenne néhány kérdésem a kapcsolási rajzzal kapcsolatban.
Kitehetem közszemlére ezt a visszafejtett kapcsolási rajzot, vagy azzal már jogsértést követnék el ? (A gyár mai is létezik, prémium kategóriás lehet a szellőző ventilátor családja.)
[kép]
ha jól van beállítva.
