Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#29650
DonThomasino
veterán
Lompos48
#29621
-
Lompos48
nagyúr
válasz
atesss
#29646
üzenetére
Nem írtam a legérthetőbben. Először az ellenállás "felső" végére gondoltam, ami a táp, meg a tényleges feszültségesésre az ellenálláson. Az utóbbi helyett megfelelt volna a LEDen eső feszültség is, mert abból is számítható különbség. És ez kell, hogy lehessen tudni mekkora feszültséget kell "megegyen" az ellenállás, hogy a diódát rendesen hajtsuk meg (harmadik oszlop a táblázatban). Drótkeresztmetszetek érdektelenek ilyen áramoknál.
-
atesss
addikt
válasz
Lompos48
#29546
üzenetére
Egy gyors mérés, sajnos nem volt új elemem.
Elem feszültség: 1,43V (4db) --> Utáp=5,72V
Led árama: 23,8mA.
MOD: Uled=2.92VAz előtéten lévő feszt kicsit nehezebb megmérni (nehéz hozzáférni), de megnézem azt is holnap.
mekkora a tápfeszültség az előtétellenálláson és a feszültségesést is ugyanazon
Ezt nem igazán értem. A kettő ugyanaz. Mondhatnánk, hogy a hozzávezetéseket ne nézzük, de akkor ilyen alapon már nem tudom megmérni az előbbit sem teljesen pontosan.
De mivel 50mA alatt vagyunk, és min. 4V felett, azt hiszem ezzel tényleg nem kell foglalkozni (0,5-ös és 0,75-ös vezetékeket használtam belül kis tartalékokkal, de azért elég jól méretre vágva; és nem egy több m-es méretű eszközről van szó.) -
#29644
CPT.Pirk
Jómunkásember
vodkaboy22
#29642
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#29642
üzenetére
Az "optimalizált Morgan Jones" erősítőt csináltam meg, a visszacsatolás miatt erre kis impedanciás fejhallgatót is rá lehet kötni, nem csak 120ohm és fölötte, jól fog szólni 16-32 ohmon is.
A fórum most nem jön be, ott voltak mérések, de a kapcsolás maga megvan szerencsére:
Annyi eltérés van az enyémben, hogy a kicsatoló kondik 330uF-es példányok, mert ezek nem olcsók és előzőleg olyanból rendeltem 10-et.
A trafót meg nem lehet túlméretezni szerencsére, csak alul
Egyébként a 86 SE-m trafója volt eredetileg, de 2 csatornánál ha több van rajta, akkor már eléggé komolyan melegszik, így az végül kapott egy bika toroidot, a régi trafót meg felhasználtam az OTL-ben.
-
#29636
CPT.Pirk
Jómunkásember
vodkaboy22
#29633
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#29633
üzenetére
Lehet már linkeltem, így néz ki az enyém: [link]
-
#29635
totya694
őstag
vodkaboy22
#29634
válasz
vodkaboy22
#29634
üzenetére
Csak viccnek szántam a hsz-omat
-
#29632
totya694
őstag
vodkaboy22
#29629
válasz
vodkaboy22
#29629
üzenetére
Ez a cikk címe?
"404 - Not Found" -
Reggie0
félisten
válasz
moha21
#29575
üzenetére
Arra gondoltam, hogy regebbi hazban vagy videken nem nehez a szabvanyoktol eltero foldelest talalni, gyakorlatilag barmi elofordulhat. Meg olyat is lattam, hogy a nagyokos szerelo nem volt tisztaban azza, hogy regen piros szinnel jeloltek a vedofoldet, igy batran be is kotott ra egy fazist. Persze egy masik szobaban az volt a foldeles, igy egy szoba a fazison lebeget... Szoval jobb a kalyhatol indulni, mert barmi elofordulhat.
-
#29630
CPT.Pirk
Jómunkásember
vodkaboy22
#29629
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#29629
üzenetére
Milyen cuccról írtál? Nekem most pcl/ecl86 SE erősítőm és e88cc OTL füles erősítőm van. Ez utóbbihoz majd teszek egy DAC-ot, csak lusta vagyok, először be kellene burkolnom őket végre.
-
#29629
vodkaboy22
addikt
vodkaboy22
#29628
vodkaboy22
addikt
válasz
vodkaboy22
#29628
üzenetére
Akkor megvárom míg elfogadják ma már nem vacakolok vele...
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#29627
CPT.Pirk
Jómunkásember
vodkaboy22
#29626
CPT.Pirk
Jómunkásember
válasz
vodkaboy22
#29626
üzenetére
Itt az első:
Amíg nem fogadják el a cikket, addig csak te látod.
Tedd be egy személyes bejegyzésbe, azt meg tudod osztani, amikor kikerült a cikk, akkor meg törölni. Valszeg egy-két nap úgy is el fog telni, mire kirakják a cikked.
-
#29626
vodkaboy22
addikt
vodkaboy22
addikt
[Elkészült még nem lektorált cikkem]
Csöves előerősítő cikkem bármilyen építőjellegű hozzászólásnak örülök!
-
Lompos48
nagyúr
válasz
pyron25
#29620
üzenetére
A 400V-ban semmi csoda nincs. 230V~ egyenirányítva a csúcsfeszültségig növekedhet:
230V x 1.41 (gyök 2) = 324.3V
Ha pedig a szolgáltató a megengedett 10%-kal nagyobb értéket szolgáltat, akkor már mindjárt 357V lesz. Ehhez hozzátehető az esetleges tranziens csúcsok "érkezése", tartalékot is illik ráhagyni és akkor mindjárt ott vagyunk.
Állítólag a tranzisztor felelős azért hogy "hamar" tönkremennek ezek.
Nem állítható, megtörténik. Eddig a legtöbb szétszedett égőben maga a fénycső hibásodott meg. De mivel semmi hűtés/szellőzés nincs és valamennyi melegedés mégiscsak vak, amiatt száradhatnak az elkók is. Arról nem is beszélve, hogy az öregedő fénycső egyre inkább "kínozza" a tranzisztorokat, amik a nyomott(abb) árak miatt már csak a TO-92 tokozású pici tranzisztorok a nagyobb tokok helyett.
-
-
#29621
Lompos48
nagyúr
DonThomasino
#29615
Lompos48
nagyúr
válasz
DonThomasino
#29615
üzenetére
Ismerni kell a műszer végkitérésének megfelelő áramot. Ennek tudatában számolható az előtétellenállás feszültségméréshez vagy a sönt áramméréshez a "kitűzött" új skálavég-célhoz.
-
pyron25
aktív tag
Úgy látom megtaláltam én is a helyem, ugyan is engem is nagyon érdekel az elektronika, igaz még tanulok de mindig "barkácsolok" valamit.

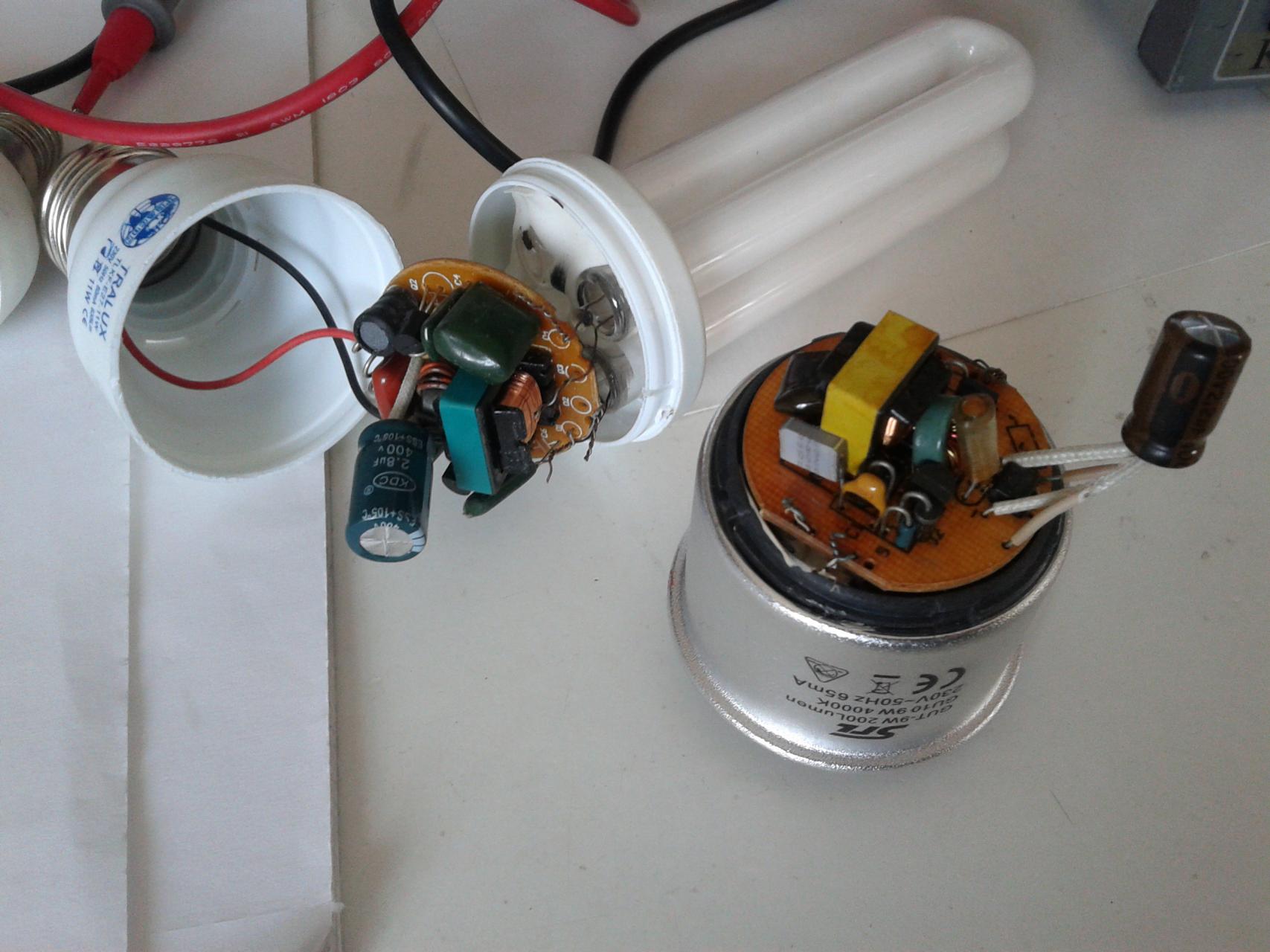

A kíváncsiságtól vezérelve meg is néztem, hogy hogyan néz ki a kompakt fénycső azaz az energiatakarékos izzó gyújtója.
Ami a leginkább meglepett hogy az E27-es foglalatú izzóknál 400V-os gyújtókondi van.
Egy kicsit elgondolkodtam, hogy valljon milyen áramköri elemmel határozhatják meg az izzó élettartamát?
Állítólag a tranzisztor felelős azért hogy "hamar" tönkremennek ezek. -
#29619
moha21
veterán
DonThomasino
#29615
moha21
veterán
válasz
DonThomasino
#29615
üzenetére
Árammérés sorosan, feszültségmérés párhuzamosan a mérendő körrel.
-
#29618
totya694
őstag
DonThomasino
#29617
válasz
DonThomasino
#29617
üzenetére
-
#29616
totya694
őstag
DonThomasino
#29615
válasz
DonThomasino
#29615
üzenetére
Nem nehéz de kell 1 kapcsoló is bele
-
#29615
DonThomasino
veterán
DonThomasino
veterán
Egy alapműszeren összehozni egy kapcsolást amivel feszültséget
és áramot is tudok mérni, mennyire nehéz ? -
CPT.Pirk
Jómunkásember
válasz
artiny
#29613
üzenetére
3,7V, 3200mAh Li-Ion
Ebből az következik, hogy a 3.2Ah-s aksit egy 2A-s töltő minimum 1.6 óra alatt töltené fel, ha a gép ki lenne kapcsolva és nem lenne veszteség, ami melegedés formájában jelentkezik. Ha a veszteséget is rádobjuk, akkor számolhatsz 2 órával kikapcsolt állapotban.
A gép fogyasztása saccra pár száz mA körül lehet ha visszaszámolsz az üzemidőből, de a töltési idő ezek szerint sem lehet több, mint 3-4 óra bekapcsolt állapotban. Ez összevág a kínai, de ugyanilyen belsejű saját tabletünk töltési idejével is.
Nálad valószínűleg a 2A-s töltő nem tudja, amit ráírtak, vagy nem 2A-s. -
artiny
őstag
Helotok
olyan kerdesem lenne,hogy szerintetek mi lehet a baj a tablettal amit most vettem (concorde tab speed)
10-12 orat kell toltenem ahhoz hogy 10-rol 100% ra toltodjon.
Az tolto 2A ros ha jol tudom. -
sörösló
aktív tag
válasz
darvinya
#29608
üzenetére
"lebuktam szemmértékre mérek,
35m-ig 0.5cm tévedek ezért nem kell mérőszallag és fejből térhálórajzot készítek"Van ilyen, miért is ne lenne. Volt főnököm csak megdörzsölt egy darab lemezt az ujjai közt, és közölte: 0.14 mm. Ha mégsem annyi volt akkor biztosan poros lehetett a lemez vagy nem jó a színe.
-
#29609
tigerscorpio
aktív tag
Lompos48
#29607
-
darvinya
titán
válasz
Lompos48
#29605
üzenetére
Csak a fénykép alapján vezettem vissza és rajzoltam meg az áramkört.
(térben elképzelve a alkatrészek elhelyezkedése/lábai és a nyomtatot áramkör kapcsolódások)Pont mint az erősítőnél.
(lebuktam szemmértékre mérek,
35m-ig 0.5cm tévedek ezért nem kell mérőszallag és fejből térhálórajzot készítek) -
#29607
Lompos48
nagyúr
tigerscorpio
#29606
Lompos48
nagyúr
válasz
tigerscorpio
#29606
üzenetére
Darvinya is utalt egy (pont?) olyanra [link]. Azért gondoltam.
Az új kép nem hoz semmi új információt.
A NYÁK képéből ki lehetne sillabizálni, de nem hiszem, hogy megérné az elvesztegetett időt. Pláne nekem!
-
-
darvinya
titán
válasz
Lompos48
#29600
üzenetére
Akárhogy nézem, de a fázis egy dióda és ellenállás után jut el a „varisztor"-hoz.
De akkor ennek semmi értelme, max. egy LED-et ellátó áramkörhőz.
A túlfesz kapcsoló miért nem közvetlenül van összekapcsolva a föld és fázis, ami beindítja…
(#29603) sörösló
Ezen behalok a szövegen.
Mondhatjuk úgy is, hogy tervezet élettartam.
5 év után nincs ilyen panel gyártás.
Mivel javíthatatlanok és leírás sincs, más nem maradt mint kuka, és venni kell az újat. -
-
sörösló
aktív tag
válasz
Lompos48
#29594
üzenetére
"Akkor még nem gondolkoztak a gyártók tervezett élettartamban (és még ma se vagyok meggyőződve teljesen)."
Sokszor én sem akarom elhinni, de a tények makacs dolgok. 120 cm-es 6 éves plazmatévé, intenzív napi használat mellett. Van benne 4 panel meg a plazmaképernyő. Ennyi. Panelszinten nem javítható, panel ha van 30-40 rugó darabja. A javítási szervízútmutató ennyi:Ellenőrizze a tápfeszültségeket. Cserélje ki az 1. számú panelt. Ha nincs eredmény, cserélje ki a 2.számú panelt és így tovább... Magyarul lökd ki és vegyél újat vazze!
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
