Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
Lehet, azt írtam, hogy nem tudom. Azt ellenben igen, hogy valami folyásban levő fém még nem generál áramot/mágneses teret azzal, hogy áramlik. Ahhoz elektromos töltések mozgása kell.
Jah, és a Föld mágneses tere elég állandó jellegű. Mondjuk "egyenmágneses tér"
És a wikicikk írja is, hogy: A mágneses mező valószínű oka a Föld belső szerkezetében működő dinamó-mechanizmus.
-
Lompos48
nagyúr
Ez egy nagyon szép szándék. De gondold el: ha az asztalra teszed a bikaerős mágnessel szerelt hangszórót (ennél erősebb mágnes nincs kézügyben általában) majd körülveszed egy bármennyi menetes tekerccsel, fog az valamit generálni? Statikus állapotban nem. Ha tudnád forgatni a tekercset úgy, hogy a tekercs síkja metssze a mágneses erőteret, akkor igen. Az meg egy generátor.
Sajnos a Föld a mágneses terével együtt forog, ha tekercset szerelnél az Egyenlítőre, akkor azzal is. A helyzet ugyanaz, mint a hangszóróval az asztalon.Én arra gondoltam, hogy valami csak generálja azt a baromi nagy mágneses teret, ami van a föld körül.
Persze, állítólag az a nem lebecsülendő mennyiségű vas meg egyéb ferromágneses anyag, amit tartalmaz. Hogy mitől mágneseződtek meg ezek, azt nem tudom.
-
-
-
-
Hujikolp
őstag
Ajánlom a következő videót mindenkinek! Fantasztikusan javít a csávó, látszik rajta, hogy nagyon régóta a szakmában van és következetesen elmagyarázza a dolgokat, hogy mi miért lehet. A többi videót is érdemes megnézni, mert nagyon jó anyagot tölt fe!
http://www.youtube.com/watch?v=QfHU97FmdU4
tudom hosszú, de akkoris... van pár rövidebb videója is
-
rostiron
őstag
válasz
Lompos48
#32783
üzenetére
Köszi, még egy kérdés. Ezek a forrasztó állomások a beállított hőfokon tartják a páka hegyet ? Ki-be kapcsolgatnak ? Szóval ha X fokra beállítom akkor nem tud túlmelegedni ha sokáig van bekapcsolva ?
Az ilyeneknél jobbak ? -
Batman2
őstag
válasz
Lompos48
#32778
üzenetére
Tehát akkor gyak a kapcs shchottkyk a kisáramúak, csak a kapcsolás minél gyorsabb kivitelezése a dolguk, míg az egyenirányító schottkyk a nagy áramúak, amiknek magas frekvencián kell nagyobb áramot egyenirányítaniuk kis veszteséggel, ha jól értetem.
Köszi az infót !
Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#32733
üzenetére
Erre lehet nagyon röviden és nagyon hosszan is válaszolni.
Röviden: a fizikai méretek (tényleg!).
A hosszúra nem vállalkozok, mert sok lenne, talán nem is idevaló, ugyanakkor becsületesen van dokumentálva megtalálható forrásokban.
Közepesen:
- Mindkettőnek lényeges tulajdonsága a kis nyitóirányú feszültség (VF), összahasonlításként: nomáldiódáknál 0.7-1.7V, Schottkynál 0.15-0.45V. A hatásfpkra való hatása evidens.
- Van egy nagyon fontos paraméter, (magyarul nem tudom a pontos nevét) a reverse recovery time, ami az az idő, ami a nyitott állapotbol a zárt állapotba való átmenetet jelenti. Ez a nomál diódáknál 100 ns nagyságrendű, míg a Schottky diódáknál gyakorlatilag nem létezik. Ez alatt az idó alatt a diódán már nagy(obb) zárófeszültség van, de még áram folyik, amíg a "kisebbségi" töltéshordozók (minority carriers) kürülnek az átmenetből. Ez teljesítményt, ergo: melegedést, hatásfokcsökkenést eredményez.
- a záróból nyitó irányba kapcsoláshoz szükséges idő nagyságrendekkel kisebb a Schottky diódáknál.
- A kis Schottky diódák rádiófrekvenciás alkalmazásokban akár 50 GHz-ig is teszik a dolgukat, a klasszikus p-n diódák itt ugyancsak 1-2 nagyságrenddel szerepelnek gyengébben.
- A fizikai méretek természetesen parazita kapacitásokkal is járnak. Ezért a nagy Schottky diódák nem képesek a psec idejű kapcsolási sebbességekre, de még mindig használhatók a 200 kHz...2 MHz sávban a nagyáramú egyenirányításra, ezáltal lehetővé téve a kapcs. üzemű tápokban például a nagyon kis méretű induktivitások használatát. -
Kernel
nagyúr
válasz
Batman2
#32775
üzenetére
Nem lehet (nem ajánlatos) szénkefés motort használni ilyen téren, a 3 vezetékes motorja is ugyanúgy működik lényegében. Épp a linkelt oldalról továbblépve jól látható a különbség, persze amint írják is, ez csak sematikus, elvi vázlat:
Később kapcsoltam én is, hogy a MAX6639-ről pont olyan rajzokat raktam be, ami 3 vezetékeshez van átvariálva, de maga a MAX IC négyvezetékes PWM-re való.
Így érdemesebb inkább a saját doksiját nézni, ámbár fogalmam sincs, hogy beszerezhető-e, szemben az 555-tel.
-
#22145024
törölt tag
válasz
Batman2
#32774
üzenetére
Igen, elég sok jópofa sufni-projekt van náluk
#32775-re:
Ok, hogy a 4-vezetékesben benne van az PWR-SW elektronika, de a PWM az PWM, nem? Csak az egyiknél a power is azon megy a másikon meg csak a vezérlést adja.
Az első linkelt kapcs. nyilván nem jó, mert csak kb 200Hz-es PWM-et ad, de a 2. már közel van a 25kHz-hez -
-
#32773
Batman2
őstag
TESCO-Zsömle
#32770
Batman2
őstag
válasz
TESCO-Zsömle
#32770
üzenetére
De válogatós vagy !
Én nem vacakolnék ilyen bonyolút ventivel, tőkéletesen megfelelő a max. 3 lábú.A Kernel által betett két kapcs. rajz fotó is hagyományos "buta" ventihez van, csak a belinkelt cikk szól 4 vezetékes ventiről.
Jó szerelést.Üdv.
-
#32772
#22145024
törölt tag
TESCO-Zsömle
#32770
#22145024
törölt tag
válasz
TESCO-Zsömle
#32770
üzenetére
itt egy másik szintén 555-tel. Nem túl acélos, de elvileg működik és fiókból lehet építeni és közel van a 25kHz-es elméleti PWM frekihez
-
#32771
#22145024
törölt tag
TESCO-Zsömle
#32770
#22145024
törölt tag
válasz
TESCO-Zsömle
#32770
üzenetére
Nade ugyanezt tudod kötni (az 555-ös PWM jelét végfok nélkül) a venti PWM bemenetére, nem? A 12V-ot meg kapja direktben a venti a tápból.
Így se jó?
szerk:
(vagy akkor nehéz lesz belőni a PWM 25kHz-es frekijét úgy, hogy 20 és 100% közt legyen a kit. tényező
?) -
#32769
#22145024
törölt tag
TESCO-Zsömle
#32767
#22145024
törölt tag
válasz
TESCO-Zsömle
#32767
üzenetére
Szerintem jót mondott Batman2, csak ott ugye nincs figyelembe véve a TACHO jel.
pl itt egy egyszerű kapcsolás 555-össel, ami PWM jelet ad ki -
#32768
Kernel
nagyúr
TESCO-Zsömle
#32764
Kernel
nagyúr
válasz
TESCO-Zsömle
#32764
üzenetére
Ez egy régebbi hozzászólásom az ügyben: [link]
http://www.formfactors.org/developer_specs_4_Wire_PWM_Spec.pdf
http://powerelectronics.com/thermal-management/voltage-regulators-rev-pwm-based-fan-control
Egy másik IC: ADM1027
http://74.53.229.82/~jmcprodu/wp-content/uploads/2012/02/PWM_technical_paper.pdf
-
#32767
TESCO-Zsömle
titán
Batman2
#32766
TESCO-Zsömle
titán
-
#32766
Batman2
őstag
TESCO-Zsömle
#32764
Batman2
őstag
válasz
TESCO-Zsömle
#32764
üzenetére
555-össel és egy hőellenállással lehet hőmérsékltenek megfelelő PWMjelet előállítani, de hogy hogyan kell egy 4 lábas ventit csatlakoztatni hozzá, mi kell annak, azt nem tudom.
Az 555-ös jelét egy teljesítmény tranyóval, vagy egy FETtel már alkalmassá lehet tenni nagyobb áramok kapcsolgatására is.Üdv.
-
#32764
TESCO-Zsömle
titán
TESCO-Zsömle
titán
Üdv!
Tud valaki kapcsolást/nyáktervet olyan elektronikához, ami képes kőmérséklet alapján PWM-jellel vezérelni 4-lábú ventilátorokat?
Köszi.
-
Batman2
őstag
válasz
darvinya
#32759
üzenetére
Node XT-ben és 286-soban is még telepes, CMOS memória volt, egy kis NiCd, akku volt a telep, vagy mikor azt lecserélték, akkor pedig 3-4darab ceruzaelem, a CMOS közelében levő tűkre rákötve.
Itt még nem használtak EEPROMot, a BIOS is csak ablakos EPROMban volt, az ablak pedig gondosan leragasztva.Üdv.
-
#32754
zka67
őstag
diamondface
#32748
zka67
őstag
válasz
diamondface
#32748
üzenetére
A TME Hungary-t sem szabad kifelejteni a sorból, jóval nagyobb választéka van, mint a Lomex-nek és a legtöbb dolog olcsóbb is náluk. Júli 31-ig egyszeri alkalommal 5 Ft a házhozszállítás díja 5000 Ft nettó rendelés felett.
Nagyon precíz cég, másnapra mindig megkapom tőlük az árut, semmit nem kevernek össze, külön-külön zacskóznak és címkéznek mindent, ahogy azt kell, minden részletre odafigyelnek.
-
#32753
diamondface
tag
diamondface
tag
Köszi srácok!
-
#32752
darvinya
titán
diamondface
#32750
darvinya
titán
válasz
diamondface
#32750
üzenetére
Elsőnek a választék, másodiknak ár/ritkaságok(pl: AC125/AC128), harmadiknak fizethetőség/egyedi darabok(2SC2240GR, stb).
-
#32751
#22145024
törölt tag
diamondface
#32748
#22145024
törölt tag
válasz
diamondface
#32748
üzenetére
Ja vidékról rendelsz, ne hagyd ki a számításból a miskolci SOS-t, vagy a szegedi RET-et. RC komponensekből a lomex a legjobb (szvsz), de sok félvezető, relé, hűtőborda, LCD, stb sokszor csak ennél a két másiknál szerezhető be.
-
#32749
darvinya
titán
diamondface
#32748
darvinya
titán
válasz
diamondface
#32748
üzenetére
Inkább Lomex nagy tételben.
Utána HR elektronika, és a legvégén HQ elektronika. -
#32748
diamondface
tag
diamondface
tag
Tudom, már többször volt itt erről szó, de mindig csak felületesen végigsiklottam fölötte, és most nem tudom visszakeresni...
Szóval alkatrész rendelésről van szó.
Eddig mindig egy helyi kereskedőtöl vettem a dolgaimat, de mostanában nem vagyok vele megelégedve. Öregszik az ember, vagy nem tudom, mi van vele, mert ha valamit hozatni kell, akkor vagy mást hoz, mint amit kértem, vagy elfelejti és csak többszöri utánajárásra ér ide hetek múlva a cucc...
Melyik webáruház kínálata/árai/rugalmassága a legjobb? Elsősorban tapasztalatokra lennék kíváncsi.
A HQ elektronikát szemeltem ki. Nagyobb tételt érdemes tőlük rendelni? -
moha21
veterán
válasz
#22145024
#32745
üzenetére
Passz, utánanézés nélkül nem tudom, mert sosem használtam ilyen nagyságú kondenzátort. [link]
Amúgy ez 2,5 V-os, ebból 5 db-ot sorba lehet kötni és megvan a 12V, a videóból pedig kiderül, hogy nem egy nagy belső ellenállása van, gondolom nagyobb frekvencián lehetne gond, de ilyen egyenáramú táplálásnál nem hiszem lenne probléma.
-
#22145024
törölt tag
válasz
moha21
#32744
üzenetére
Miért van az, hogy angílus nyelvterületen sokkal érthetőbben magyaráznak el valamit, mint Mo.-on?
Az előző kérdésnél a biztonság kedvéért ránéztem, hogy jól emlékszem-e a kapacitások soros kapcsolására. Naná hogy az elsők közt ott virít egy 300 soros, akadémiai szintű agymenés (magyarul).
Érdekes, hogy a videó(k)ban nem használnak hozzá "kiegyenlítő" ellenállásokat.
Ilyen pár farádos értékekhez mekkora dukálna egyébként? -
#22145024
törölt tag
válasz
Batman2
#32740
üzenetére
"A kinézett 3,3F-os kondik már 0,8A folyamatos leadására is képesek, azok bőven megfelelnek LEDekhez."
Ha kettőt sorba tudsz kötni -minimális kompromisszummal a parallel ellenálások miatt - akkor pl egy MP3302-vel fel tudod lökni a feszt töb LED-hez is sorosan. QFN8-as tokja és egy pirinyó tekercs mellé csak két kondi, meg két ellenállás kell továbbá egy dióda. Össz.-méretre kb mint az egyik kondi maga (csipkedbe szokott is lenni raktáron az IC...) és a feedback voltage is alacsony, 200mV."ha csak 15-20mA áram fogy, talán még perceket is bír."
Ha mondjuk 4 fehér LED-et hajtasz vele 10mA-rel, akkor olyan bő 50mA-t vesz fel a kondikbólSzerk:
konkrétan melyik ez a kondi ami enged ekkora áramot (0.8A)? -
Kernel
nagyúr
válasz
Batman2
#32736
üzenetére
Régi ITT, Videoton, Orion TV-kben MDA2061 vagy 2061 EEPROM volt, ezek nem felejtik el a beállításokat. Későbbiekben a 8 lábú 24C0x szériát alkalmazták rengeteg TV-ben, vagy néha a vezérlőprocesszor maga tartalmazott EEPROM-ot is.
Szuperkondit láttam 51 centis Philips TV-ben például. Ni-CD akkut régifajta Thomson, Elin típusokban. De akkor már létezett EEROM is, tehát ezek így párhuzamosan futottak egy ideig.
Érdekes gondolat persze egy ilyen akkut a TV teljes életére elképzelni, miközben folyamatos, gyenge töltést kap, nem a legjobb ötlet. De jobb esetben csak annyi bajt okozott, hogy áramszünet után programozhatta újra a tulajdonos, vagy szerelőt kellett hívni egy akkucserére.
-
Batman2
őstag
válasz
sörösló
#32738
üzenetére
Csak a megerősítés végett kérdeztem rá, mert nem gondoltam volna, hogy ezek csak ilyen eszméletlen pici áramot képesek szolgáltatni, kondenzátor létükre !
Így a kondenzátor szó hagyományos értelmezéssel nem áll rájuk, csak valami nagyon sokrszor újra tölthető elemek/akkuk.
A kinézett 3,3F-os kondik már 0,8A folyamatos leadására is képesek, azok bőven megfelelnek LEDekhez.
Üdv.
-
Batman2
őstag
válasz
#22145024
#32739
üzenetére
Úgy van eddig, hogy normál 16V-os 1000-2000mikró kondi, több darabra elpsztva, mert limitált a hely és arra van rákötve egy LM317-es feszt stab., annak az 500mA-es változata, arról mennek a LEDek, kis árammal hajtva.
De ez igen hamar kimerül, teljes töltés esetén is csak pár másodperc sajna.Egy step-down konverter pár másodpercet még valszeg dob rajta, de az sem sokkal több.
Valóban rá lehet rakni egy 2,5-ös szuper kondira egy step-up konvertert, hogy legyen belőle 3-3,1V, de az már rendesen növeli a kapcsolás méretét, a végén már nem férek bele a rendelkezésre álló helybe.
Normál kondi semmi értelme.De próbaként lehet építek egy kapcsolást, csak úgy magában.
3,3F - 2,5V is már jó pár másodpercre elég kell legyen, ha csak 15-20mA áram fogy, talán még perceket is bír.
Üdv.
-
-
sörösló
aktív tag
válasz
Batman2
#32737
üzenetére
Maximum Operating Current 10 μA max.!!! Ajánlott alkalmazás: adattárolók védelme adatvesztés ellen.
A kondenzátorok sorbakapcsolásánál csökken a kapacitás. Csak egyforma értékűeket érdemes sorbakötni, ha a cél a feszültség növelése. Ekkor is kell párhuzamosan a kondikkal egy-egy ellenállás, természetesen ezeknek is azonos értékűeknek kell lenni! A céljuk hogy a kondikra jutó feszültség egyforma legyen, ellenállás nélkül értelmezhetetlen feszültségeloszlás a vége. Magyarul lehet hogy két sorosan kötött kondi közül az egyikre jut a teljes tápfesz, ami esetedben igen kellemetlen. Nyugodj hát bele hogy az ötlet nem jött be, ezek a kondik egyszerűen nem az általad elképzelt alkalmazásra készültek. Bár ha tudsz 10 μA áramtól világító LED-t, akkor jó ötlet.
-
Batman2
őstag
Ha 2,5 volt feszültségű kondikat sorba kötözgetek, akkor nagyobb feszültségű kondit kapok igaz ?
A kapacitásával viszont nem vagyok teljesen tisztában, hogy magmarad, vagy ezzel csökken,
csak azzal, hogy a soros ellenállás, az nyilván növekedni fog.A célom az, hogy 2,5V-os, kisebb szuper kondikból építsek egy bankot, ami alkalmas nekem 12V feszültségre és úgy tud tárolni a hagyományos kondikhoz képest jóval nagyobb kapacitást (legalább 0,1F), erről táplálnék pár LEDet, kis áramerővel, hoszabb távon,
minimum pár perc, de akár fél órára is (nyilván kapacitás - méret - ár függő) !3,3F-osokat szemeltem ki hozzá.
Üdv.
-
Batman2
őstag
válasz
Kernel
#32735
üzenetére
Nekünk volt egy ITT TV-nk, amit nem rég selejteztünk, 22-éves volt, abban aligha hiszem hogy szuper kondi lett volna, de akku sem valószínű, mivel az már régen tönkrement volna.
Tehát áramforrás nem igen volt benne, viszont ennek ellenére tartotta az összes beállítását, akár több nap kikapcsolt állapotban is, ami fizikai kapcsolót jelent, tehát teljesen feszültség mentes állapotban (sohasem használtuk a készenlét üzemmódját) !! Nem tudom ebben mi lehetett, esetleg EEPROM ??
Bár 22 évvel ezelőtt az EEPROM sem volt még szokásos, csak az UV-s törlésű, normál EPROM, abban meg ugyen nem olyan könnyű átírni az adatokat !Kondi bank sem hiszem hogy lenne benne, nem is tudom, hogy pár darab mondjuk 2200mikrós, hagyományos kondi mennyi ideig lenne képes egy, mondjuk akárcsak mikroampereket is fogyasztó memória tartalmát őrizni ??
Semmi különlegességet nem láttam benne, mikor párszor szétszedtem, javítani ezt-azt benne, de sohasem volt baj az "emlékező" képességével !
Üdv.
-
Kernel
nagyúr
válasz
Batman2
#32734
üzenetére
A szuperkapacitások klasszikus alkalmazási területe a VHS-magnókban vagy egyes TV-típusokban is a hálózati áramkimaradás kivédése, hogy ne felejtse el a beállított adókat, órabeállítást. Azt sem akármeddig, pl. 8 óra volt egy szokásos érték. A még korábban alkalmazott, panelba ültetett Ni-Cd gombakkuk kiváltására például praktikus volt, mert ez ritkábban ment tönkre, nem rohadt szét, mint néha egy akku, ámbár nekem kellett már cserélni ilyen szuperkondit is, de aránylag ritkán.
Tehát itt nagyon kis terhelőáramokról van szó, de létezik olyan alkalmazása is, ahol rövid ideig kell nagy áram, arra másféle típust gyártanak.
-
Batman2
őstag
Nem világos számomra, hogy igazából mire is való ez a szuper kondi az adatlapja szerint és mekkora áram leadására is képes folyamatosan ??
[link]Az adatlapban olyat találtam, hogy max. üzemi áram 10mikroA !!
Ezt nem egészen értem, ennyi áram mire jó ?
És több száz ohmos belső ellenállást ír. 3-4LEDet szeretnék róla üzemeltetni, olyan 10-15mA max. árammal legalább pár percig, de ha az adatlapot jól értettem, akkor ez nem jó erre !
Üdv.
-
14adam
addikt
üdv
egy érdekes jelenségbe ütköztem. Egy boltnál csináltuk a külső világítást. A lényeg,hogy volt pár lámpa és még onnan kellett áthúzni pár kábelt máshova,hogy majd később lesz majd lámpa még ott. A biztosíték 18A-es és csak a külső világítás megy róla. A baj ott kezdődik,hogy az előttünk lévő villanyszerelő valamit csúnyán elkötött mert nem mindegy,hogy hogyan van bedugva a konnektor. Ez még nem is lenne baj,de amikor megcsináltuk az átkötéseket akkor fél óránként leveri a biztosítékot úgy,hogy nem volt hozzányúlva a kábelhez így nem lehet arra se fogni,hogy valahol zárlat van. Holnap átfutok megint a csomópontokon.
Csak gondoltam megkérdezem,hogy hallottatok e már hasonlót,hogy egy ideig tökéletesen megy és csatt... -
dash17291
tag
Jesszusom!
Köszönöm mindenkinek az információkat.
Akkor a Kernel által linkelt terméket fogom megvásárolni. Illetve a fene se tudja, hogy a HEStore-os az AC-e.
Az okfejtést szerint pedig -ha jól értem- a 275V elegendő lesz.Mivel nem értek hozzá, nyugodtan belém lehet kötni.

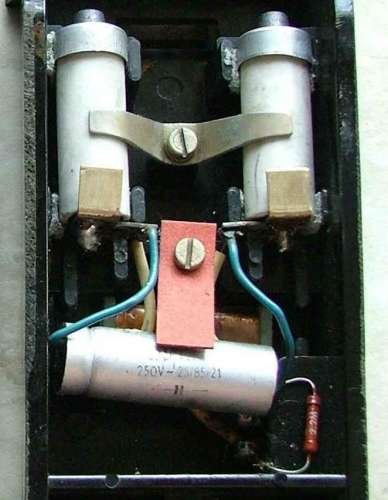

A pedál aljára egyébként ez van írva: aspa a u-118/1
A fenti linken két további képet töltöttem fel: az egyiken a pontos típus, a másikon a pedál belseje látható (a Kernel által beszúrt képhez hasonlóan).
-
Kernel
nagyúr
Varrógéphez nem használnak indítókondenzátoros (vagyis segédfázisú aszinkron) motort, aminek a fordulatszabályzása is problémás lenne, ebben a kategóriában.
Szénkefés motor, amit a régi technikákban huzalellenállásos pedállal lehet szabályozni, a kondenzátor csak zavarszűrő. Ámbár 87-ben elvileg már félvezetős szabályzót is lehetett produkálni, de a varrógép nem volt szakterületem, annyira nem ismerem őket.
-
PHM
addikt
válasz
dash17291
#32720
üzenetére
Szerintem megfelelő.
A 630 V valóban tipp, az eredeti kondenzátor méretéből minimum
250 V AC feszültségtűrésre tippeltem, plusz gyanítom,
hogy az a kondi motorindító funkciót lát el.
Oda pedig nem árt feszültségben túlméretezni a kondenzátort.
A 630 V DC feszültségtűrésű kondi ezt kényelmesen teljesíti. -
Kernel
nagyúr
válasz
dash17291
#32720
üzenetére

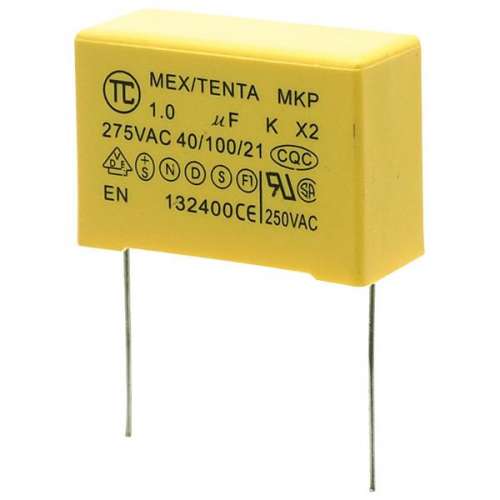

Ilyen és hasonló célra a gyári készülékekben biztonsági okból kimondott AC-kondenzátorokat szoktak alkalmazni, a hálózati feszültségre méretezve:
Pl: [link]
Vagy ez egy szép példa lenne, ha értékre stimmelne:
Tele van mindenféle emblémákkal, tanúsítványokkal, ami a biztonságos hálózati alkalmazását hivatott jelezni.
-
#32718
freelanced
addikt
freelanced
addikt
Hali! Szeretnék valami jobb mikrofont a géphez, az lenne a kérdésem, hogy mit ajánlanátok.
Ahogy néztem beszédre a kondenzátor avagy studiomikrofon való.
Ebből mi a legolcsóbb amit tudnátok ajánlani? Ha lehet többet is írjatok.
Másodszor ennek van valami plusz követelménye? Hangkártya vagy bármi más?
Köszönet!
-
#32716
gyenesmartin
őstag
vodkaboy22
#32715
gyenesmartin
őstag
válasz
vodkaboy22
#32715
üzenetére
+-9V-ról megy. A pufferek meg 2x4700uF + 2x2200uF + 2x22uF + 2x100nF. Ez gondolom elég.
-
#32715
vodkaboy22
addikt
gyenesmartin
#32714
vodkaboy22
addikt
válasz
gyenesmartin
#32714
üzenetére
Nem is rossz a végeredmény remélem +- táppal csináltad és raktál bele elég puffer kondit
Különben szolgáljon élményekkel már csak egy jó fejes kell ha nem lenne -
#32714
gyenesmartin
őstag
vodkaboy22
#32713
gyenesmartin
őstag
válasz
vodkaboy22
#32713
üzenetére
A TI-től.
A hangja nekem nagyon tetszik. Nem válnék meg tőle. Ilyen LME49710-es van a quad405-ösömben is. -
#32713
vodkaboy22
addikt
gyenesmartin
#32712
vodkaboy22
addikt
válasz
gyenesmartin
#32712
üzenetére
Az LM ic-ket honnan szerezted?
Különben remek IC-k és jó kapcsolásban hasonló hangú erősítőt az audiophilek szerint 100-120k körül mérnek szép dobozban![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#22145024
törölt tag
válasz
Lompos48
#32709
üzenetére
A ventiken lévő fesz a trimer függvényében:
~0R 11.70V
260R 11.55V
620R 11.39V
920R 11.26V
1k5 11V
2k1 10.82V
3k0 10.45V
3k9 10.21VSzal nem sokat változik, mégha nullára csökkentem akkor sem.
A teljes tartományban lehet vagy 2V a változás egy 5k-s trimmerrel.
A 3k9-es állásban már azért érezhetően melegszik a kis bordája a BD-nek, pedig többé-kevésbé fúj rá a venti. Lehet, hogy jó ez így! -
#22145024
törölt tag
válasz
Lompos48
#32706
üzenetére
Hát csak sikerült fordítva ültetnem a BD139-et.
Ez már nem is mea, hanem mega culpaEgyébként túlélte a tranyó, megfordítva szépen tekeri az immáron két sorbakötött ventit. Jelen esetben szobahőmérsékleten kb 11.75V van a két ventin, 10 fokkal feljebb menve pedig olyan 1.3V-nyi növekmény mérhető. A két kis tranyó már nemmelegszik, csak a BD, de annak az is a dolga.
Viszont a potival csak éppenhogy tudok valamennyit szabályozni. Cseréljem nagyobb értékűre? -
#32707
Lompos48
nagyúr
vodkaboy22
#32705
Lompos48
nagyúr
válasz
vodkaboy22
#32705
üzenetére
Honnan lesz a 6.3V-os fűtőfeszültség? Egyébként OK, de vigyázz a szerelésre, mert az a dupla feszültség nem vicc!
-
Lompos48
nagyúr
válasz
#22145024
#32704
üzenetére
..."A T3 b-e között nem túl jó az a 10.1 V különbség, ami van."
Nagyhirtelen rámérve 9.8V (most épp)....Ha ezt a feszültséget úgy méred, hogy a bázis a pozitívabb, akkor az szegény már nem tranzisztor, mert szakadt. Az E-B átmenet fordított polaritásban se bír el ekkora feszültséget.
-
#32705
vodkaboy22
addikt
vodkaboy22
addikt
Hali csöves egyenirányítótt tápot akarok csinálni és arra gondoltam (mivel nehéz 200-250Vos secunderes trafót találni manapság kicsit), hogy berakok 2db leválasztó 230/230 10VA-s trafót.
Primereket párhuzamosan kötöm secundereket sorosan az EZ80-as csövekhez.
Lomex 10VA-s nyáktrafó Mivel elég kb 5-10mA ezért 2*10VA kakaó csak elég nem? -
#22145024
törölt tag
válasz
Lompos48
#32702
üzenetére
20V. Kimaradt, hogy a szürke értékek a mért értékek.
De gőzöm sincs, hogy mit rontottam el. A program nem jelez inkonzisztenciát a sematik és a léjaut közt. Elkezdem átnézni a fútprinteket.tsu:
"A T3 b-e között nem túl jó az a 10.1 V különbség, ami van."
Nagyhirtelen rámérve 9.8V (most épp).---
Az esetleg segít, hogyha két venti van sorosan (12V/0.2A egyenként), akkor 3.7 helyett 5.1V körüli van a két ventin összesen?
?)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Azonnali alaplapos kérdések órája
- Eredeti játékok OFF topik
- DOOM - The Dark Ages
- bitpork: Augusztus 2- szombat jelen állás szerint.
- World of Tanks - MMO
- LED világítás a lakásban
- Ventilátorok - Ház, CPU (borda, radiátor), VGA
- Brave
- Kormányok / autós szimulátorok topikja
- PlayStation 5
- További aktív témák...
- Telefon felvásárlás!! Samsung Galaxy Note 10+/Samsung Galaxy Note 20/Samsung Galaxy Note 20 Ultra
- Bomba ár! Lenovo ThinkPad T470 - i5-G6 I 8GB I 256GB SSD I 14" FHD I HDMI I Cam I W10 I Garancia!
- Lenovo Thunderbolt 3 kábel (4X90U90617)
- Samsung Flip 2.0 PRO 65" WM65R + Connectivity tray + Gurulós állvány
- BESZÁMÍTÁS! XFX MERC 310 RX 7900 XTX 24GB videokártya garanciával hibátlan működéssel
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
