Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
PROTRON
addikt
+1
árban sem durvább manapság mint a minőségi váltókapcsolós("keresztváltó") + extra vezetékezéssel.
Persze ha ingyen vannak a kapcsolók, a relé meg pénzé' az más tészta.
De sok helyen ahol nincs mód behúzni új vezetékeket a meglévő kiállásokhoz sokkal jobb az impulzusos megoldás. -
Blackmate
őstag

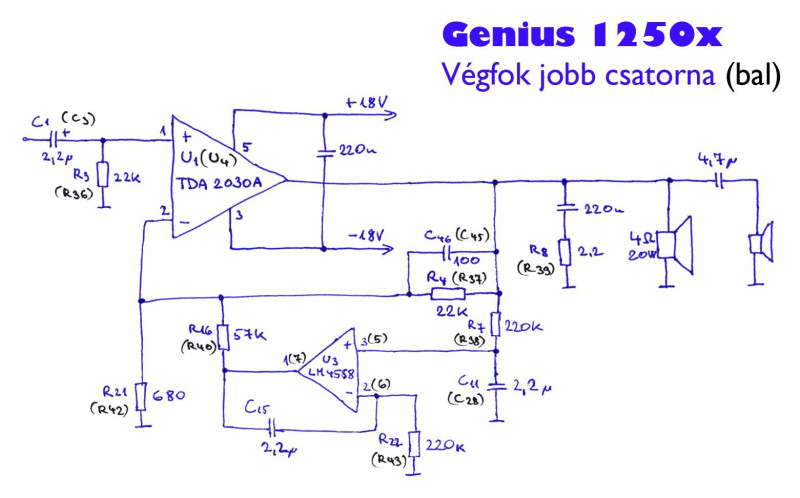

Egy kis végfok kérdés: egy TDA2030-as IC-vel szerelt erősítőt próbálok megjavítani, mert az IC szétégett. Kicseréltem az IC-t, de "szép" 50 Hz szól még csak a hangszórón. Mit érdemes még megnéznem, mit cseréljek még ki? Van ám kapcsolásom is:
Az ellenállásokat megnéztem és azok jónak tűntek. Sztereó erősítő és a másik oldal működik. Mit lenne célszerű még mérnem, összehasonlításképpen? -
#80040
rednifegnar
senior tag
Babetta-X
#80038
rednifegnar
senior tag
válasz
Babetta-X
#80038
üzenetére
nem tudom mit ertesz a valtokapcsolon de itt van jonehany megoldas:
https://megaohm.hu/villanykapcsolo-bekotes -
#90088192
törölt tag
válasz
Babetta-X
#80038
üzenetére
Szia,
2 váltó kapcsoló és egy kereszt váltó kapcsoló kell. A kapcsolás pofon egyszerű a 2 váltó kapcsolót bekötöd mintha rendes 2 pontos megoldás lenne, és a 2 lengo szál megszakításaval berakod közéjük a kereszt váltó kapcsolót. Ha több pont kell az utolsó részt ismetled amennyiszer szükséges.
-
Babetta-X
senior tag
Sziasztok! Van valakinek kapcsolási rajza esetleg arról, hogy egy szobában ahol van két csillár, de ezt három helyről szeretném kapcsolni, akkor hogyan tudom megoldani? Elvileg két alternatív és egy váltókapcsoló van mellé. A két csillárt természetesen egyszerre kéne kapcsolni nem külön-külön, ennyi előnye van a dolognak : )
-
#80037
#90088192
törölt tag
tordaitibi
#80036
#90088192
törölt tag
válasz
tordaitibi
#80036
üzenetére
A pár megavatt méretű trafó általában nem kapcsolható üzem közben, ami igen ott külön olajter van az ellenallasoknak és magának a kapcsolonak. Azok pont úgy működnek mint amit leírtál, igaz a működtetés nem 100%.
Amikor 2 vagy több tarfo van párhuzamba akkor a Táp changer is szinkronizalva van, ezek főleg a nagyobb állomásokon érhető tetten, és azok Mindig kapcsolhatóak üzem közben.
-
#80036
tordaitibi
veterán
#90088192
#80035
válasz
#90088192
#80035
üzenetére
Akkor ha afkapcsolas kozben biztositott,
Nem szakadhat meg az aram
Nem zarodhat rovidre semelyik 2 kivezetes.V43 villanymozdony 32 fokozatban a 25kV primerkorben ezzel a modszerrel szabalyozza a teljesitmenyt.
3 darab kontaktor, es egy nagyteljesitmenyu ellenallas, ez van beiktatva az atkapcsolas pillanataban igy nem szakad meg a terhelesre juto aram es nincs zarlat sem 2 kivezetes kozott.
A kontaktorok es a fokozatkapcsolo mechanikus kenyszerkapcsolatban van es egy nagyteljesitmenyu suritett levegos motor hajtja.Eroatviteli transzformatornal nem tudom hogyan van megoldva a mukodes kozbeni atkapcsolas de csak a leirt modon, a kovetelmenyeket betartva lehet.
-
#90088192
törölt tag
-
7Sony7
addikt
válasz
Babetta-X
#80028
üzenetére
Üdv. Bár már leírták a lényeget, én is írok egy verziót: a 5 állású az "fokozatkapcsoló", és igen, feszültséget szabályozol vele.
A másik viszont szerintem az, hogy a TR-en lévő szigetelők (csapok) üregesek, a belsejükben tr olaj van, egyben az olajtérrel, ahol a tekercsek vannak. Ezek alatt-fölött gumi tömítés van, ha itt elereszti az olajat, (test)zárlat alakulhat ki, mert itt az olaj szigetel. -
#80031
Dr. Szilikát
őstag
Babetta-X
#80028
Dr. Szilikát
őstag
válasz
Babetta-X
#80028
üzenetére
Középfeszültségű hálózat, illetve transzformátor a hazai elnevezés.
Nálunk ebből jellemzően a 20 és 35 kV-os háromfázisú légvezetékek láthatók, illetve ilyen kábelek is vannak, míg a 3 / 6 / 10 kV inkább csak kábel.
https://bekapcsoljuk.eon.hu/lak_layout/lak_uj_bekapcsolas_info/feszultsegszint
-
#90088192
törölt tag
válasz
Babetta-X
#80028
üzenetére
A tapcahnger az a tranformator tekercselésének csapolásai között kapcsolgat, vagyis kicsit tudod módosítani a trafó áttételt. Feszültség választó ami korrekt lenne, vagy áttétel választó kapcsoló.
A bushing attól függ hol van a környezetben, lehet a belépő kábel átvezető a Gland plate-en vagy lehet a tap changer tengely csapagyazas.
-
ecaddsell
aktív tag
válasz
Babetta-X
#80028
üzenetére
Az első (tap switch) az jó eséllyel leágazás kapcsoló/váltó, noha ez a wikin tap changer-ként szerepel. https://en.wikipedia.org/wiki/Tap_changer
A bushing meg szigetelő hüvely, vagy átvezető szigetelő (ez nagyszótárban simán benne van).
https://en.wikipedia.org/wiki/Bushing_(electrical) -
Babetta-X
senior tag
Sziasztok! Egy szakdolgozathoz szükséges lefordítanom egy transzformátor leírásának egy részét. Két kérdésem lenne, amit nem tudok hová tenni (ez egy "medium voltage oil filled transzformátor, tehát olajhűtéses hálózati trafó : ) ), az egyik, hogy van egy rész amit az angol tap switchnek hív, de gondolom nem csapváltó a neve, valami 5 állású kapcsoló lehet, ha jól gondolom, ezt hogy hívhatjuk magyarul?
Illetve van egy rész amit bushingnak hív, erre sem tudtam még rájönni mi lehet. Az biztos, ha az olajtartály szivárog akkor ez tönkre tud menni
Előre is köszi a választ!!!
-
#90088192
törölt tag
válasz
PROTRON
#80026
üzenetére
Persze hogy nem bánom, örülök neki.
Nálunk a fűtőszalat tartalmazó berendezések azon csoportja amelyet Sheeted Heating element nevén emlegetnek, azokra érvényes a 100mA, a többi 30mA kivéve pl kórházak ahol a berendezések "közvetlenül" a páciensekre van kapcsolva ott 10mA.
Nálunk a MEN link a fokapcsoló táblában van és oda is fut be a földelő szonda. ÀVK nem lehet fokapcsolo szabvány szerint, és a Nulla vezető nem szabad megszakítani(kivéve tuziviz pumpa) a PEN-t meg még úgy sem.
Normál üzemi körülmények között a földelő szonda felé nem folyhat áram.
Pont az a lényege a az MEN link hozzáférhető mivoltanak, hogy könnyű hibát keresni.
Nálunk a szabvány ~10ohm környéki talaj ellenállással számol a szonda esetében, Melbourne vidéken ez kb igaz is mert az anyag teli van vízzel és ionokkal.
Ha hiba lép fel a föld felé, annak elég az is, hogy 30mA áramot hajtson át, nem földdel védett berendezés esetén, a földelt esetén még ugye a PE amin folyik az áram, keresztül az MEN linken. Mivel az egész hálózatot nézzük, az MEN jelentése Többszörösen Földelt Nulla vezető.
Ha nem az bejövő PEN szakad meg az épület esetében, hanem pl a trafó környékén, vagy bárhol máshol, akkor a földelő szondak segítségével alacsonyan tartható a N potenciál. Ugyan ez az aszimmetrikus terhelés hatására elhúzott N problémája esetén is.
Azért írtam, nálunk így gondolták ki. -
PROTRON
addikt
válasz
#90088192
#80022
üzenetére
Szakmabeliként azért kicsit pontosítanék a hazai viszonyokat illetően ha nem haragszol (gondolom az AU vagy Ausztriát illeti, vagy egyenesen Ausztráliát).
Az RCD (Fi relé vagy hiba-áramvédőkapcsoló rövidebben ÁVK, csak hogy a kolléga hazai boltban megtalálja) terén a 100mA hivatalosan csak betonkeverő és egyéb hasonlóan "problémás", mobil gépek esetén alkalmazandó idehaza vagy németorszában, főként építkezés idejére, ahova elvileg ugye nem megy be sem gyerek sem senki olyan aki nincs felkészülve az építési területen leselkedő veszélyekre.
Általánosan dugalj áramkörök esetében 30mA a legmagasabb ami lakásokba való, még igazából fix bekötésű bojlerhez is. Ha levágja, akkor inkább bojler csere.Ma már vidéken a családi házaknál elektromos szolgáltatói előírás, hogy a telek határra kerülő fogyasztásmérő szekrényben, a mérőórát megelőző tokozatban kell elvégezni a bejövő PEN vezető potenciálrögzítő földelést, majd a földelő vezető külön választását a közös sínről és külön vinni, megszakítás nélkül a mérőhelyen keresztül az ingatlanba.
Belvárosi, társasházi lakásoknál, ahol még nem újították fel a főelosztótól kezdődően a fővezeték hálózatot, ott valóban a lakás elosztóban csinálták meg anno a PEN szeparálását. Van is belőle bonyodalom bőven, pl amikor kezdő eNberkénk a bejövő PEN-t egyből beleköti egy ÁVK-ba, majd utána csinálja meg a szétválasztást...vagy nem is csinál egyáltalán, mert hát ott az ÁVK. Aztán meg a kollégája elfelejti dugalj szerelés előtt leellenőrizni a feszmentességet és két külön kézzel fogja meg a fázis-nullát hogy tutira belekerüljön az áramkörbe.Egyébként telephelyeken, erőgépek esetében van külön védő célú földelőszonda, de ott az külön van méretezve.
Mert pl egy családi háznál az agyagos talajba ha 1 méter mélyre leásol, majd lefúrsz 3m rúd földelőt, akkor sem fogsz olyan szintű földelést elérni, hogy ne kelljen ÁVK.
Ugye az általad írt "bizonyos távolságra vagy" esetében ott a földelés elvileg 2 ohm vagy alatta kéne hogy legyen, míg amit leütsz szerencsével "csak" jóval 10 ohm felett lesz, ami halottnak a csók 50 volt feletti feszültség tartományon.Míg ÁVK esetén, ahogy Te is pedzegetted, elegendő a fenti szonda, hogy el tudjon indulni a hiba-áram abba az irányba. Emiatt azaz áram hiányozni fog a nulla vezetőről.
Az ÁVK-n belül normál üzemállpotban az előre menő és visszafolyó áramok gerjesztése a tekercsre zérus, tehát egyensúlyi állapot lép fel.
Az ÁVK az egyensúlytól való eltérést figyeli, ahogy Te is írod, nem a hiba-áramra old le, hanem a hiányzó áram miatt kibillent egyensúly miatt. -
#80025
Dr. Szilikát
őstag
Batman2
#80024
Dr. Szilikát
őstag
válasz
Batman2
#80024
üzenetére
Noha valószínűleg új kérdés akart lenni, magam részéről ennyit találtam most:
https://vintage-radio.net/forum/showthread.php?t=62658
https://www.giangrandi.org/electronics/fluorescenttubes/fluorescenttubes.shtml
Az első linken jól saccolt a fórumozó.
-
#80024
Batman2
őstag
Dr. Szilikát
#80023
Batman2
őstag
válasz
Dr. Szilikát
#80023
üzenetére
Üdvözletem !
Sehol sem lelem, hogy mekkora az induktivitása egy 18, vagy 36w-os induktív fénycsőelőtétnek ?
Előre is köszi.
-
#90088192
törölt tag
válasz
#51970304
#80012
üzenetére
A földelés kialakítása, a hálózati bejövő PEN vezetőt a mérőóra utáni első lehetséges ponton illik szétválasztani PE én N vezetőkre. A PEN vezető kereszt metszete nem lehet kisebb mint 16mm² ha ALU és 6mm² ha CU.(AU szabványt mondom de az MSZ engedékenyebb).
A földelő szonda nem kötelező az MSZ szerint, ha bizonyos távolságra vagy az utcán kialakított földelő megoldástól.A te esetedben a legjobb megoldás, ha a PEN vezetőt a kapcsoló táblában szétválasztod ha nem tették meg a mérőóra állásban. Javaslom a dedikált áramkör kialakítását a vízmelegítő részére, és ha ajzatba végződik akkor 30mA RCD és a vezetőnek megfelelő tularam és rövidzárlat védelmet. Ha direktbe kötőd a vizmelegitobe akkor akár 100mA RCD is használható (el is hagyható ha megfelelően védve van a vezeték mechanikus behatások ellen, de attól függ mit mond az MSZ erre nálunk már nem lehet elhagyni) +tularam+rövidzárlat védelem.
A földelő szonda elsődleges feladata NEM a hiba áram elvezetése, hanem a feszültség 0 pontjának stabilizálása. A hiba áram az MEN kapcsolaton keresztül manifesztalodik. Ha a PEN vezetőben szakadás áll be akkor jön képbe a földelő szonda (nálunk kötelező, 1.2m mélyre ledugni, igaz homokos területeken semmit sem ér)
A villamos hálózat kialakítása egy kis ismerettel átlátható, és megérthető, hogy A TE védelméért van úgy ahogy.
-
#80020
kisninja
őstag
rednifegnar
#80017
kisninja
őstag
válasz
rednifegnar
#80017
üzenetére
Foxpost ?
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
mezis
félisten
válasz
#51970304
#80016
üzenetére
Ne sajnáld kiépíteni az érintésvédelmi vezetéket ÉS érintésvédelmi FI relét.
ÉLETET menthet!Földbe vert bot: Ha csak nincs fél méteren a talajvíz szintje, semmit sem ér. Volt egy kísérletem: pincében, agyagos, nedves talajba levertem kb 1m mélyre egy ALU csövet. Semmit sem ér.
-
#80017
rednifegnar
senior tag
rednifegnar
senior tag
urak, talaltam itthon ket ilyen spulnit, rairas alapjan 0.06 es 0.1mm, nem kell valakinek? sajnalnam kidobni de utba van (bp belvaros).
-
#80014
tordaitibi
veterán
#51970304
#80012
válasz
#51970304
#80012
üzenetére
Nem a vezetek atmero hatarozza meg a zarlati aramot hanem a foldszonda.
Kedvezotlen esetben 10ohm tartomanyba is lehet igy egy foldzarlatnal semmit nem ved mert kisebb lesz a zarlati aram a kismegszakito leoldasi ertekenel. Pl. 10 ohmnal a 25-os kismegszakito le se old.
Regebben amikor jol vezeto horganyzott csovekkel volt kivitelezve a vizhalozat, gyakran az is teljesitette a vedelmet bar teljesen szabalytalan volt csak a vizvezetekre bizni.Megoldas vagy az ev rele, vagy a nullat kell a bojler foldre is bekotni ekkor a kismegszakito fog leoldani a zarlati aramtol.
Ez utobbi nagyon uzembiztos koteseket feltetelez, eleg egy nulla lazulas valahol es ugrik az erintesvedelem.
A ketto kombinalhato, a helysegbe szereled fel az ev relet, a helyisegbe bejovo nullat ketteosztod, az ev rele elott igy lesz egy vedovezeto amit megtamogatsz a foldszondaval. A nullat meg az ev rele utan viszed.
Igy az ev rele ha el is romlik, megmarad a kismegszakito leoldasa. -
#51970304
törölt tag
Sziasztok ! Előre is elnézést aki hozzáért és még a kérdést is felháborítónak tartja
:
Ház átalakításban vagyunk. Bojler teljesen új helyre lesz telepítve. Az új bojler nem éjszakai áramra lesz kötve. A új helyén van 220 as aljzat viszont nem földelt. Mennyire hülyeség ha a ebben a helyiségben leütök a lehető leg mélyebbre egy földelő szondát és kizárólag ebben az egy aljzatba így alakítok ki földelést ? A szondáról 4-es vezetékkel az aljzatba.
Köszi és bocsi ! -
#80004
fekuszgabesz
újonc
tordaitibi
#80001
fekuszgabesz
újonc
válasz
tordaitibi
#80001
üzenetére
privi megy
-
#80002
Panthera
őstag
fekuszgabesz
#80000
Panthera
őstag
válasz
fekuszgabesz
#80000
üzenetére
Magát a mikrokapcsolót kell cserélni vagy a gombon lévő műanyag hegy kopott el?
-
#80001
tordaitibi
veterán
fekuszgabesz
#80000
válasz
fekuszgabesz
#80000
üzenetére
Már többet javítottam így ismerősöknek meg fórumosoknak.
Én Pest megye Péceli vagyok, ha eljuttatod hozzám az egereket meg a mikrokapcsolókat akkor szívesen megcsinálom tökingyé.
Mikrokapcsolót azért kérek mert ha véletlenül én valami nem belavalót vagy vacakot, vagy nem az óhajnak megfelelőt teszek bele akkor abból akár vita is lehet.
Az az.
Most hallottam először a keresztváltó kapcsolóról, hát rágugliztam. A többi már nem az én érdemem.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
:
