#36700
szabifotos
senior tag
szabifotos
senior tag
Sziasztok!
Olyan kérdésem lenne, hogy: Mennyire lenne bonyolult egy ilyen nyomóeszköznek a házi utánzatát elkészíteni? Például ha valami pákaállomáshoz csatlakoztatjuk a betétet, nem működne a dolog? Ezután már csak a nyomás biztosítását kellene megoldani. Ez mennyire bonyolultan valósítható meg? Valami asztalos szorítóval aló megoldás, esetleg? Bocsi, de nem igazán vagyok képbe ilyen témában, viszont mindig is érdekelnek a házi megoldások, és szerintem egy ilyen eszköz nem túl bonyolult felépítésű.
-
PH-User
addikt
válasz
Lompos48
#36669
üzenetére
Úgy tűnik, hogy a bemenetkészítés nem jött össze.
Kivezettem a csatlakozókat, feszültség alá helyeztem, átkapcsoltam a TAPE szálra, ha megfogom a bemenet jack dugóját akkor mindkét csatornája búg, ha állítgatom a hangerőt akkor azzal egyenes arányosan, viszont ha rádugom a telefont és elindítom rajta a zenét, nem történik semmi.
Illetve majdnem semmi, ha mindkét eszközön felcsontolom a hangerőt, akkor hallatszik némi (halk) torzított hang a hangszórókból...Pedig milyen szépen összeraktam.
-
Peter789
senior tag
válasz
kjani18
#36676
üzenetére
apró javítással igaz, 5db-os tételben jön ki 300 körülire [link]
más típusból még olcsóbban is van [link]
de én inkább a fentivel szemezek, mert az közel lábkompatibilis a kommerszebb és olcsóbb "felülről lezárós" [link] típussal, így ugyanazon a nyákon lehet kívülről cserélhető, elektrosztatikusan elég jól védett SIM is, meg plombált házon belüli védett SIM is...
-
PH-User
addikt
WiFi-n kapott jelett (fent van az AP és az antenna a padláson illetve a tetőn) vezetek egy TP-Link routerbe csak annyi a gond, hogy mikor beköltöztünk csak össze lett dobva a hálózat és sok minden más teendő megelőzte, hogy rendesen el legyen minden vezetve. Most rászántam magamat, hogy szépen elvezessek minden kábelt, ezért indult az egész kérdés a toldással kapcsolatban.
moha21 - Köszi, igazából kb. 10m a táv és csak egy kicsi hiányzik (~1m), ezért nem akarok venni egy másik tizenpár méteres kábelt...
donmackó - Köszi szépen, szerintem akkor megpróbálom megoldani.
-
-
Doki16
addikt
Ha zseblámpába kell akkor itt találsz jó pár fajtát. Viszont ha csak egy erős led kell akkor létezik COB led 0.5-100 wattig. Mindegyikhez kell egy maghajtó áramkör amit led driver néven megtalálsz mind 230-hoz mind 12 volthoz.
-
moha21
veterán
válasz
PH-User
#36682
üzenetére
Távolságtól függ a jelveszteség ( durván, de persze mástól is ) bizonyos távolság felett már kell repeat-ert használni. Én mondjuk 200m-es darabokat szoktam használni gond nélkül bár nem toldva,gondolom normális toldással is el lehet érni elég nagy távolságot.
DE nálunk tilos toldani az UTP-t, ha van, hogy behúztam mondjuk 150m-ert és hiányzik 2 m, akoor újat kell húznom. Forrasztani még sosem láttam UTP kábel.
-
-
-
PH-User
addikt
Sziasztok!
UTP hálózatban, ha toldót használok akkor lesz jelveszteség?
Olvastam valahol a forrasztást, de szeretném elkerülni viszont a hétvégén már nem kapok toldót.
UTP dugóm, fogóm és bontott RJ45 aljzatom is akad.
Durván 5 Mbites netem van, WiFi, tehát nem kábelen jön. -
Kernel
nagyúr
válasz
fero02
#36677
üzenetére
Vannak dolgok, ami főleg egy szakmai fórumon nem állja meg a helyét, és itt most nyilván nem Lompos ellen beszélek, tőle még el is nézem, előfordulhatnak pillanatnyi kihagyások is. Hanem csak általánosságban.
Az égést konkrétan már nem is tudom, hogy az iskolában magyarázta el valaki, vagy máshol, még gyerekkoromban, de azóta én is mindig lángokra asszociálok tőle.
-
#22145024
törölt tag
válasz
Doki16
#36671
üzenetére
A linkelt kapcsolásban vagy 2 fehér LED-et használsz kb tetszőlege árammal, vagy hármat, de akkor igencsak határeset.
Vegyük pl ezt a standard 5mm-es LED-et. A pdf 3. oldalán alul az első grafikonon (Forward voltage vs. Forward current) az látható, hogy ha 3 db LED-et kötsz sorba, akkor valahol 1-5mA közti áramot kapsz. A 9V-os elem újkorában kb 9.65V (duracell). Ilyen kis terhelésen elég sokáig 9V felett marad, így elméletileg közelebb lesz az 5mA-hez, mint az 1-hez. De ez tényleg csak elmélet. Egy kicsi fesz esik majd a tranyón, meg a soros ellenálláson is, továbbá ez a fenti mind csak elméletben igaz, mert nem számol az alkatrészek szórásával, sem a hőfüggéssel.
A helyedben kipróbálnám 3db soros fehér LED-del, és ha elégtelen az eredmény, akkor csak 2-vel. De ez utóbbi esetben elég sok energia fog menni pazarba az előtétellenállás miatt. Cserébe lesz benne alkonykapcsoló.
Az üzemidő számolását Lompos48 megadta.Ennél bizonyos szempontból már egyszerűbb az amit PHM javasolt.
PH-User:
"A gombokkal kapcsolatban még azon gondolkoztam, hogy lehet le kellene festeni és gravírozóval bele gravírozni a jeleket"
Ezeket a gombokat spéci festékkel látják el. Továbbá az oldószere segíti rendesen rászervíteni a műanyagfelületre, másrészt utána még be is égetik. Szal ez nem ilyen "átkenem trináttal" dolog.
Ha mechanikusan gravírotatod, akkor ronda lesz és semmivel sem lesz olcsóbb, mint a lézeres. Sőt, a mechanikusnál komolyabb fészket kell neki csinálni.
Ha nagyon zavar, inkább szépen szedd le teljesen arról a két gombról a teljes festékréteget és polírozd fel egy picit. Így olyan, mintha azok tudatosan lennének olyanok -
Lompos48
nagyúr
válasz
Doki16
#36671
üzenetére
Kevesen "mernek" kapacitást megadni az alkáli elemeikre. És ez így helyes. Amit találtam az a Maxell egyil eleme BATTERY, ZN-C PP3 9V - 6F22.. Ha nem csak egy fénypontot akarsz, akkor szerintem fehér LED esetén fog kelleni egy 10mA körüli áram. Ha impulzusokkal oldod meg (valahogy), ugyanakkora fényerőhöz lehet elég a "fele" átlagértékben. Ez kiszámolva 80 órát jelentene. De én ezt mindezek után se fogom mégcsak feltételezni sem hihetőnek .
-
#22145024
törölt tag
válasz
PH-User
#36668
üzenetére
Gratula, jó lett!
"A lekopott gombokkal lehetne valamit kezdeni?"
Donorból kibontani egy kevésbé kopottat. Ilyen 1-2 darabokat nem éri meg felújítani a magas techn. költség miatt.
(Ezeket először lefestik, majd lézerrel visszabontják a karaktereket, így ott újra át tud világítani a háttérfény. Maga a művelet nem bonyolult, csak a sok előkészítés teszi azzá kistételnél) -
PH-User
addikt
válasz
Lompos48
#36626
üzenetére
Nos, összeraktam az előlapot és ilyen lett:
Esti lámpafénynél:
Erős fényben:
Sötétben:
Köszönöm mindenkinek az eddigi segítséget.
Annyit nem értek, hogy mikor ki van kapcsolva a rádió, akkor miért világít az összes gomb rajta...
Amiket én láttam általában csak az időt mutatta.
Amint ráhefteltem a bemenetet és a kapcsolót, készítek majd egy videót is.
A lekopott gombokkal lehetne valamit kezdeni?
-
-
#22145024
törölt tag
válasz
Doki16
#36664
üzenetére
(ok, nem akartam belegázolni a forr. gyakorlatodba
)Amit PHM említett, az mennyire szimpatikus? Szvsz teljesen járható, ha nem akarsz vesződni vele értelmetlenül sokat. Különálló használatra meg tudsz rendelni ebayről USB-s Li-Ion töltőt fillérekért. Csak ne hagyd magára, mikor töltöd!
Ha mégis konverterezni akarsz, akkor ahhoz neked kell kiválasztani az IC-t, amiből majd lehet kapcsolást faragni az igényeidhez mérten; legfőképp olyan szempontból, hogy egyrészt mit tudsz beszerezni, másrészt hogy ne legyen ágyúval verébre effektus (aka: ne az amperes nagyságrend környékén kutakodj, meg nem árt ha van belőle SO vagy DIP tok). Lomexben is elég szép a felhozatal, de van még sok egyéb bolt is.
-
Doki16
addikt
válasz
#22145024
#36662
üzenetére
Van egy weller pu81 allomasom lr21-es pakaval és minden egyeb felszerelesem a forrasztashoz. Egy adott kapcsolasi rajzbol nyakot is tudok tervezni sprintel. Ami a bajom, hogy maga az aramkor megtervezesehez nem ertek. Epitettem mar par dolgot a forrasztas reszevel nincs gondom
-
PHM
addikt
válasz
Doki16
#36660
üzenetére
Ha jól emlékszem, arról volt szó az elején, hogy halványan világítson
1db fehér led. Sokáig. Erre pedig megteszi egy 18650-es akku is.
Egy normális fehér led már 1mA alatt is jól láthatóan világít.
De az egyszerűség kedvéért számoljunk egy mA-rel.
Egy 2500 mAh kapacitású akku akku ezt az áramot több,
mint 100 napon át képes szolgáltatni. Ennyi elég, nem?
(Most eltekintettem az önkisüléstől, de az a lítium akkuknál
amúgy is szinte elhanyagolható.)
Fogj egy feltöltött lítium akkut, és köss rá egy fehér ledet,
2,2 Kohmos előtét ellenálláson keresztül.
Ha kevésnek találod a fényerőt, lemehetsz egészen 1 Kohmig.
Az előtét ellenálláson keletkező veszteség pedig véleményem szerint
nem lesz több annál, mint amennyit egy meghajtó kapcsolás igényelne.
Legyen az bármilyen furmányos is. -
#22145024
törölt tag
válasz
Doki16
#36660
üzenetére
Akkor keress rá arra hogy "step down LED driver". Neked elég a legkisebb áramot tudó tipus is (20mA alatt nem nagyon létezik, de az is inkább step-up (Iout praméter)). Ezekre ált köthetsz köthetsz 2db 9V-ost is sorosan, némelyikre többet is (Vin paraméter). És pont annyival fogják táplálni a LED-edet, amennyit beállítasz. És elég gyorsan is fog villogni ahhoz, hogy ne legyen zavaró. A MHz-et már csak kevesen látják.
Persze létezik egy csomó egyéb step down konverter is, de ott nem mindig tüntetik fel a PDF-ben, hogy áramgenerátorosan hogyan kell bekötni, másrészt nem mindegyik stabil picike kimenőkondi esetén.Mondjuk ha 3mA-t állítasz be (nem tudom, hgy az elég-e neked), akkor egy kb 500mAh-s 9V-ossal el tud menni két hétig folyamatosan még egy rosszabb hatásfokú konverterrel is 1db fehér LED.
Forrsztani tucc?
-
-
rostiron
őstag
Sziasztok.

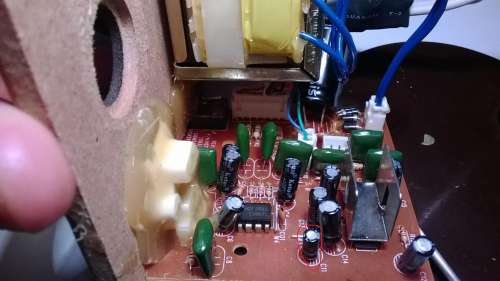

Talán még emlékeztek a 2.1 hangfalamra amin elhallgattak a kis hangszórók. A kis IC cseréje megoldotta a dolgot. TDA2822 raktam be ismét szól
Viszont azt még megkérdezném, hogy amikor a kondikat cseréltem volt egy ami 50V / 1μF volt annak a helyére én 25V / 22μF raktam. Ez okozhatta hogy tönkrement a 2822-es IC ??
-
#22145024
törölt tag
válasz
Doki16
#36657
üzenetére
9V-ról egyet biztosan villan
Max 5V körül szok lenni a fehér LED, de ez is inkább katalógusadat, semmint kézzelfogható érték (mivel alapvetően "áramra" vannak megadva az adatok, és ebbőlkifolyólag arra is kell méretezni). Ha megnézed a karakterisztikáját, ott fel van tüntetve, legalább a folyamatos max üzemi áram, ami sok esetben 20-30mA helyett 50mA. Itt jobb esetben található valamilyen utalás, hogy impulzusüzemben (adott kit. tényezővel számolva) mi a max megengedett. Ebből érdemes kiindulni és lehetőleg hagyd meg a LED-et teljes lábhosszal, az segít hűlni a szilikonnak belül.
-
#22145024
törölt tag
válasz
Doki16
#36653
üzenetére
Ha bolondbiztosra szeretnéd csinálni, akkor ez ennél egy kicsit bonyolultabb. Nem állítom, hogy ellenkező esetben tuti leég minden, mint a csáti víztorony, de a Li-Ion ebben a formájában nem játékszer. Esetleg nézz meg a youtube-on néhány tűzet fogott Li-ion pakk videót. Nem elrettentésnek, hanem tanulságnak
Persze ha külső eszközről töltöd (tehát nem "önellátóra" csinálod), akkor sokat egyszerűsödik, de arra meg mi a frászért kellene drága 1850-es akkukat belerakni.
-
#36655
Doki16
addikt
gyenesmartin
#36654
Doki16
addikt
válasz
gyenesmartin
#36654
üzenetére
Toltom az van. Viszont a balanszert nem ismerem
-
Lompos48
nagyúr
Valami hasonló az igazság. Tulajdonképpen a LEDen átfolyó áram és fényerő viszonya nem egy liiáris függvény.
Iskolapéldája a LED kijelzős digitális óra, ahol a karakterek scanning üzemmódban vannak vezérelve. Ez azt jelenti, hogy a 4 karakter egyetlen szegmense sincs "egyidejőleg" meghajtva. Nagyon durva megközelítésben: ha négyből egy számjegyre az idő 25%-ban "jut" áram, de ez az áramerősség csak duplája annak, mint amit 100%-os vezérlésben alkalmaznánk, nagyjából ugyanolyan fényerőt érünk el.
Hármas előny: kisebb fogyasztás, kevesebb alkatrész, egyszerűbb kábelezés. -
#22145024
törölt tag
válasz
Doki16
#36643
üzenetére
Ne törődj vele, minden iskolában előfordul az ilyen. Bár a nebulók egy része a felső tagozatba lépve rájön, hogy minden kacsa a nagymamánál van.
Esetleg kísérd figyelemmel Batman2 fórumtárs megoldását, aki épp hasonlót csinál, de szuperkapacitásokkal. Ezt biztosnágosabb és egyszerűbb megépíteni mindenféle komolyabb műszerezettség nélkül. Továbbá nem csak holdtöltekor működik, ha macskapiszkot tömsz a pipádba -
Kernel
nagyúr
válasz
Doki16
#36636
üzenetére
Soros ellenállás, vagy FET-es analóg áramgenerátor egyaránt veszteséggel jár, a FET-es ilyenkor csak annyival jobb, stabilabb áramot lehet vele produkálni, bizonyos határig.
Ezért impulzusüzemű áramgenerátorban kell gondolkodni, abból is olyan kellene, aminek a saját fogyasztása minimális.
Az egyszerű (háttérvilágítás nélküli) infra távszabályzókban például a CMOS vezérlő saját áramfelvétele jelentéktelen, energiát csak gomb lenyomásakor fogyaszt, ami rövid impulzusokban történik, így az elemek elhasználódása lényegében az önkisüléssel azonos. De ha egyfolytában nyomnád a gombot, szerintem az sem tartana 2 évig. Meg kell azonban jegyezni, hogy itt a kimeneten soros ellenállás is szerepel, ami veszteség. A távszabályzókban maga az IC nem áramgenerátoros kimenetű.
-
Peter789
senior tag
-
Peter789
senior tag
válasz
zoltan6
#36635
üzenetére
A kapcsolása ennyi, viszont az áramkorlátozó ellenállás értéke nagyságrendekkel el van tolva, így még csak nem is pislákolna az a LED
Ki kell keresni a datasheet-ből a forward voltage és a (continuous) forward current értékét, és akkor a forrás feszültséggel együtt pl ez a kalkulátor megmondja az optimális értéket
Ha nincsen datasheet, akkor egy 5mm-es nem extra fényerejű fehér LED-nél a ~3-3.3V @ 20-25mA-t lehet referenciának venni, így egy 9V-os elemmel ~270-330Ohm ~0.5W-os ellenállásra lesz szükséged. Ha kisebb fényerőt szeretnél, akkor 400-800Ohm is elég lehet... Viszont nem tudom mit értesz a hosszú üzemidő alatt - egy 9V-os elemet 10-20mA-el laposra nyal 1-2 nap alatt...
-
Doki16
addikt
válasz
zoltan6
#36635
üzenetére

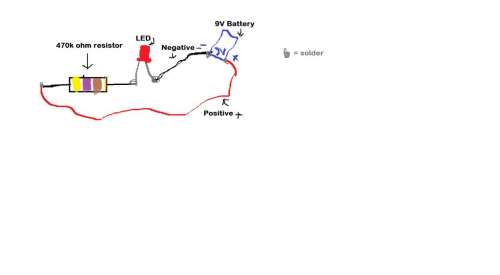

Ezt a rajzot én is megtaláltam, nagyon szép
Nem ilyenre gondoltam, ez egy egyszerű kapcsolás.
Átgondoltam, hogy mi kellene nekem. Egy éjszakai fény ami egy ledes és nagyon keveset fogyaszt. A led "driver" próbálja a maximumot kihozni a tápból. Magyarul akárhogy merül az elem mindig a megadott áramot juttassa a ledre. Talán ez áll a legközelebb ahhoz amit gondolok. Hogy fokozzam még az is jó lenne, ha csak sötétben kapcsolna be
Tanárom csinált régebben egy olyan kapcsolást, hogy már 2 éve világított egyfolytában egy 9 voltos telepről. Mivel már nem ott tanulok nem tudom tőle megkérdezni
-
Doki16
addikt
Szeretnék egy olyan kis áramkört építeni amiben egy darab fehér led található. Az lenne a lényeg, hogy vagy 9 voltos elemről tudjon működni vagy egy 18650-es Lithium akksiról. A cél az lenne, hogy éjjel nappal világítana valami minimális fénnyel, de nagyon sokáig kibírja cserébe. Tudnátok egy ilyenfajta kapcsolást mutatni nekem? Remélem érthető volt valamennyire az írásom
-
Peter789
senior tag
válasz
#22145024
#36631
üzenetére
már elég sok éve használom az EAGLE-t, volt már hasonló összetettségű projektem nem is egy, de tény hogy mindig úgy futok neki a hasonlóknak hogy jesszusom ez lehetetlen, aztán csak sikerül addig forgatni az alkatrészeket hogy ilyen passzentosan minden benne lesz amit beleterveztem
felfogató lyukak azért nincsenek rajta, mert egy ilyen ház sínjeibe lehet majd becsúsztatni:
a pontos méretezéssel még várok a dobozra, két oldalt kis fület fogok még majd ráhagyni a sineknek és az előlap vastagságát is bele kell még kalkulálnom az oda eső UTP, táp, USB, SIM foglalatoknál hogy egy síkba jöjjön ki minden...
2 rétegnél többet még sosem terveztem, de pont azért használok ilyen modulokat mint pl ez a Carambola 2 illetve a SIM5320E, mert ezek elvégzik a piszkos munkát - a BGA valamint hossz- és impedanciakritikus nagyfrekvenciás részeket elintézik a nagy gyártók tetszőleges számú rétegen, nekem meg már "csak" a perifériákat kell rácsatolnom és a körítést hozzáadnom...
-
Peter789
senior tag
válasz
#22145024
#36629
üzenetére

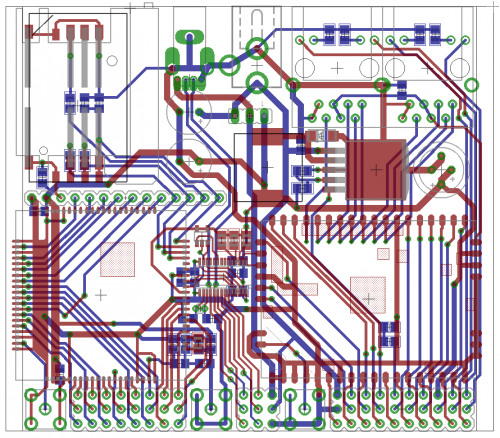

pár nap alatt nagyjából elkészültem a nyáktervvel, de ahogy ismerem magamat, most következik pár hét amikor minden nap faragok rajta egy kicsit
LM2576 táp, 8devices Carambola 2 OpenWrt-s modul, Terminus FE1.1s USB HUB csipp, SIM5320E USB-s 3G modem és GPS vevő modul LUA támogatással - és ezeknek a létező összes lába kivezetve tüskékre, hogy rugalmasan lehessen fejleszteni rajta a jövőben (kivéve a modem analóg audio lábai, adatkommunikációra van nem hanghívásra)
nemsokára megy gyártásba és beszámolok majd az eredményről...
-
#22145024
törölt tag
válasz
Peter789
#36628
üzenetére
Ha sikerült legyártatnod, majd dobj vissza ide a fórumba egy short reportot, hogy beválik-e a valóságban, léccy. Ez az eagle téma elég soxor előkerül, biztos másnak is hasznos lehet.
Egyébként ez a fizetős verzióban is ilyen (béna)? Inkább egy "DRC-error"-t adna az automatikus szétbarmolás helyett...
-
#22145024
törölt tag
válasz
Peter789
#36625
üzenetére
Ahogy utánaolvasgattam, ez bele van drótózva, sajna.
Pl egy "hivatalos" FAQ-ban ez áll:
"What Happens if I Define a Diameter in the Package Editor?
If you choose a value for the pad diameter in the Package Editor, EAGLE calculates again the width of the copper ring by the given percentage as soon as you add the part to the layout. The calculated value will be compared to the pre-defined one, resulting from the given diameter in the library. If the pre-defined value is smaller than the calculated value or the minimum limit is exceeded, the pad diameter will be increased.
In the case of exceeding the maximum limit, EAGLE will tolerate this. The pad’s diameter won’t be reduced automatically!Changing the Design Rules affects the board immediately! Modify the settings for Restring and click the Apply button and you will see the result in the layout directly!
Restring settings are valid for all the pads in the layout!
It may happen that the pad diameter shown in the Package Editor or in the preview of the Device Editor or the Control Panel is not displayed exactly the same as it is in the Layout Editor because the Design Rules can be applied in the Layout Editor only!"Egy másik is ezt taglalja, csak nem ennyire explicit módon.
Szerintem annyit tudsz tenni, hogy megcsinálod kisebb furattal a package-editorban, azt illeszted be a layoutba és majd a legenerált gerberben a furófájlban kézzel kijavítod utólag az átmérőt. Talán segít, ha eleve "nemnormális" fúróméretet adsz meg már a package-editorban, így utólag egy sima kereséssel könyebb kiszúrni a textfájlban azt a 4 furatot. (meg valszeg a fejlécet is kell módosítani egy picit
)BTW lehet, hogy a közeljövőben az altiumnak is lesz egy ingyenes verziója, ott talán ekkora marhaságot nem fognak beletenni.
-
Peter789
senior tag
válasz
#22145024
#36624
üzenetére

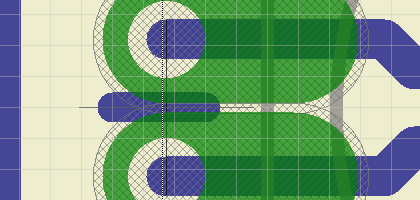

Így néz ki ha engedélyezem a stop rétegeket is:
Arra már sikerült rájönnöm, hogyha a design rules > restrings-ben játszok a pad paraméterekkel akkor az befolyásolja, de ez egyben hat a többi lábra is > összemennek azok is - ezek mind auto diameter-es lábak
Nekem az kellene, hogy az auto-ra a jelenlegi jó szabályok vonatkozzanak, kivéve azokra ahol egyedi értéket rendeltem hozzá, mint ez az USB csati
-
PH-User
addikt
válasz
Lompos48
#36621
üzenetére
4db 1N4004-et sorba kötöttem, raktam utána egy 220R ellenállást a 3mm-es átlátszó zöld LED elé, így 12V-ról (PC tápegység) működtetve 2.02V-ot mérek rajta és elég jó fényereje van, lámpafénynél is olvasható a kijelzés. Nem melegszik se a LED se a többi elem. Gondolom, ha 14.4V-ról fog menni kocsiban akkor maximum egy kicsit élénkebben fog világítani a kijelző, nem lesz túlhajtva akkor sem a LED?
Jelenleg 25-35mA közötti áram jut rá. Lemértem volna pontosan, de szerintem legutóbb bedöglött az ampermérő a műszeremben...
Ha így oké, akkor rakom tovább össze és készítek majd egy videót, hogy milyen lett.
-
Peter789
senior tag
Sziasztok!
Használ valaki EAGLE-t nyáktervezéshez?

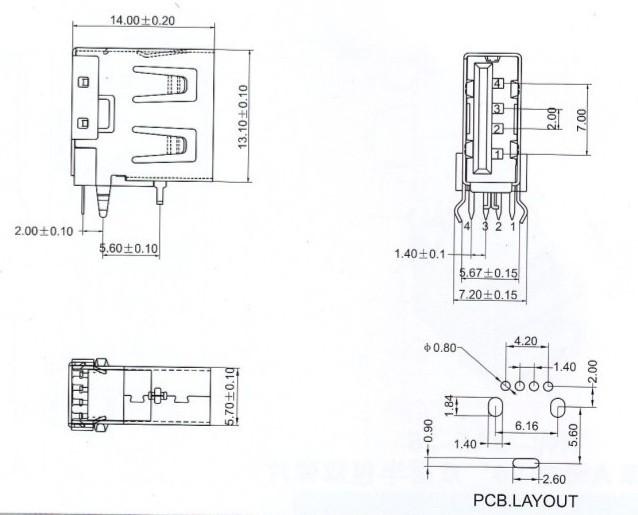

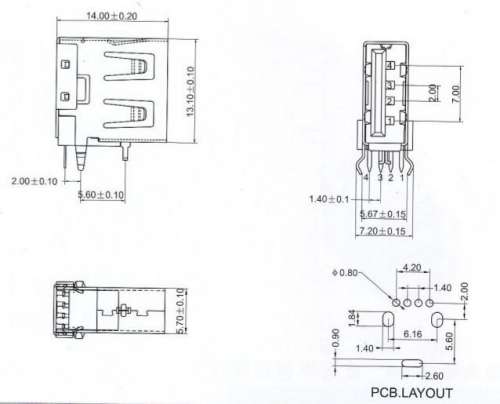

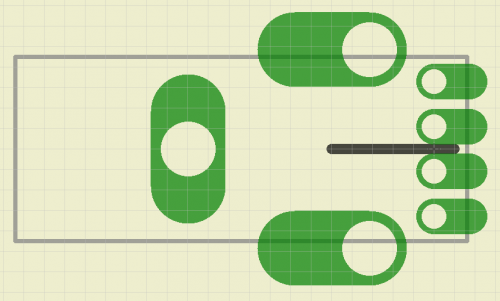

Mivel készen nem találtam, ezért készítettem egy saját lib-et a következő USB aljzat típushoz:

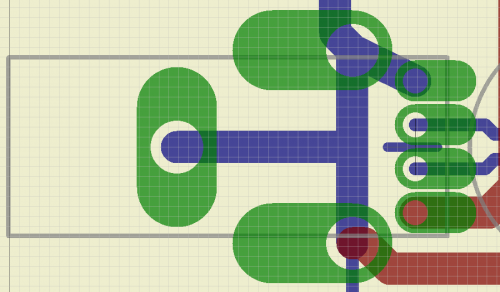

A lábai nagyon közel vannak egymáshoz - 0.8-as furat mellett 1.4mm-re - de a lib-ben sikerült úgy bepozícionálnom hogy 0.3mm még így is van köztük. A nyákgyártó minimuma 0.2mm, szóval elvileg ennek jónak kellene lennie. Viszont a board felületen valamiért már így néz ki:
A kis vonal a 0.3-as vastagságot mutatná, jól látszik hogy valmiért átméretezi a padokat amitől már csak 0.1mm marad ami túl kevés, így nem mehet gyártásba...
Próbáltam keresgélni a menüben a design rule-ok és egybek között, de egyelőre nem sikerült rájönnöm hogy mivel lehetne rávenni hogy ne bántsa a padot. Valaki tudja esetleg a választ?
-
-
Kernel
nagyúr
-
Kernel
nagyúr
válasz
Lompos48
#36605
üzenetére
Még az is jól jön ki, mert eredetileg AC 8 vagy 9 V-os adapterekkel szoktak menni, ami pufferelve ugyebár 11,3-12,7 V. Abból ugyanúgy lejön a Graetz 1,5 V-ja. Először persze alapos megfontolás után dugtam én össze ezeket, nem csak úgy poénból, hogy füstöl, vagy nem füstöl.
Túl sok galvanikus leválasztás nem észlelhető azon a lapon.

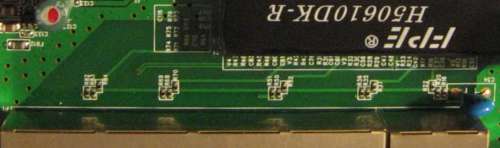

Akkor ez mi?
-
atesss
addikt
válasz
Kernel
#36603
üzenetére
Persze, lehetne PC tápról is, csak úgy nem lesz mobil a dolog, csak a PC közelébe teheted.
A feszültségről való elmélkedés jó lehet, csak kérdés hogy az amúgy is melegedő routert még azzal megterhelni, hogy ezt a plusz feszültséget is elfűtse, jó dolog-e.Bár amúgy 12V-os tápom se nagyon van készleten ami 1,5A-t tud.
De nyilván egyszerűsítene a dolgon, ha nem kellene ez a dióda (illetve maga a dióda egyszerű, de valami dobozt is kell neki csinálni, a kábelt átvezetni, stb.). -
Kernel
nagyúr
válasz
atesss
#36599
üzenetére
Egyébként fontos emiatt tápot vásárolni? Én a számítógép 12 V-járól táplálom az ADSL router-modemet, vagy a ritkán fax célra használt 56k modemet is simán rádugom. Méghozzá AC 8-9 V-os adapter helyett DC 12V-ot, ugyanis a bemenet ezeknél eleve egy Graetz-híddal kezdődik, AC/DC tökmindegy neki.
Továbbá ezeknél a vonali, illetve LAN-csatlakozások galvanikusan elválasztottak, így semmi gond nem származik a számítógéppel való DC-kapcsolatból. Csak nézd meg a D-Linket is, rajta a nagy darab áramkör PDF doksiját:
-
Kernel
nagyúr
válasz
atesss
#36599
üzenetére

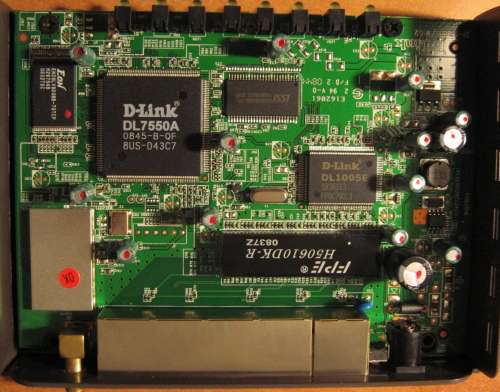

Ha jól látom a neten, a D-Link eredeti tápja, mérete, formája alapján egyszerű vasmagos trafó lehet, egyenirányító + puffer bizonyára. Vagyis elvileg egy stabilizálatlan táp, amiből feltehetően a router állít elő 5V-ot.
Ezért jó ilyenkor pontosan megvizsgálni a konstrukciót, mindkét oldalról, hogy ahhoz képest lehessen kalkulálni. Ha ez így van, akkor nem kell annyira törekedni a pontos feszültségre, feltehetően az eredeti is változik, hálózati feszültség és terhelés függvényében több-kevesebb is lehet. 7,5V csak a névleges érték.
Normál diódák között pedig túl nagy különbséget úgysem fogsz találni szerintem, mivel a feszültségesés mértéke a szilícium tulajdonságából adódik.
-
#22145024
törölt tag
válasz
atesss
#36599
üzenetére
Pont a routerek tápjai szoktak elszállni az elégtelen méretezés okán, mivel úgy gondolják, hogy a router sosem vesz majd fel annyit, mint az elméleti max. De legalább addig is tűzforró. Most ha ezt még tetézed egy kiöntéssel, akkor legalább azt eléred, hogy a megfelelő gyantát használva nem fog tűzlabdává változni, hanem csak belül a szilikoncsip megy tönkre.
Inkább válassz valamilyen hűtőzászlós diódát hogy legalább elméleti esélye legyen a dolognak hűlni.
Ha kisérletezni szeretnél, tegyél be mondjk egy 2W meleget termelő fogyasztót egy gyufásskatulyába és nézd meg 10 perc múlva. ( A kísérletet érdemes ott elvégezni, ahol nem tud mást felgyújtani)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Jaj, kedves Lompos! Már Te is? Dehogy kell nekik "égni"! Világítani kell, ha égnek, az már régen rossz. Akkor lehet elővenni a poroltót. Vagy csak én vagyok ilyen hülye?
)
