Ribi
nagyúr
válasz
Lompos48
#34047
üzenetére
Az első doksi valamiért nem jön le.
A második alapján készül az spdif-TTL átalakító a dacba, de ugye akkor az 1V-t vár.
Viszont a PCből meg az a 3.3V jön ki valószínűleg. Szóval akkor azt inkább nem kötném az spdifre mert 15V lesz belőle, direkbe meg lehet kevés mint TTL. Vagy akkor kell rá rakni egy 3.3V->5V átalakítást is? -
Lompos48
nagyúr
válasz
#22145024
#34053
üzenetére

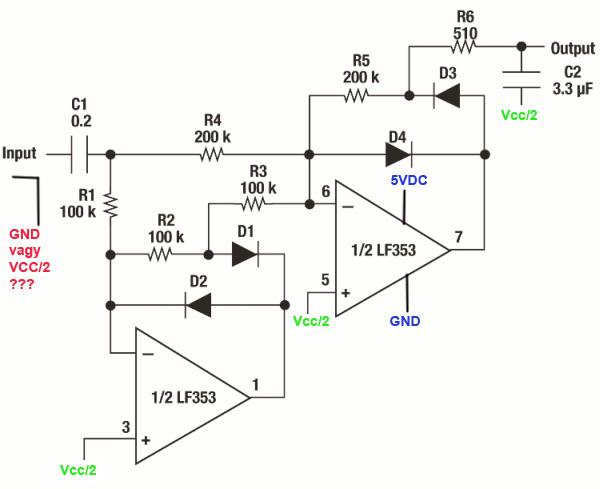

A Vcc/2-t mindkét opamp bemeneten megoldhatod egy-egy ellenállásos osztóval. A bemenet marad(hat) a GND-n a kapacitív csatolás miatt.
Érdekesebb lesz a DAC bemenetén illeszteni a szintet. Az hol "áll" az 5V-os táphoz képest?
Még érdekesebb az LF353 alkalmazása össz-vissz 5V táppal. Nézd végig a jelleggörbéket az adatlapban! Nem nagyon találsz mérési pontot ±5V (!!!) alatt.
-
#22145024
törölt tag
válasz
Lompos48
#34054
üzenetére
Bocs, kimaradt, hogy LMV358-at használok, annál 5V a max üzemi a két táp közt.
A végére pedig egy MCP3911-et szeretnék kötni. Annak full-diff. bemenete van és a sajét GND-jéhez képest vár +/-0.6V-ot, merthogy a referenciája 1.2V. (MCP3911 PDF 3.4 fejezet, 20. oldal, lapteteje)
Magának az ADC-nek a tápja 3.3V lesz, egyágas. -
#22145024
törölt tag

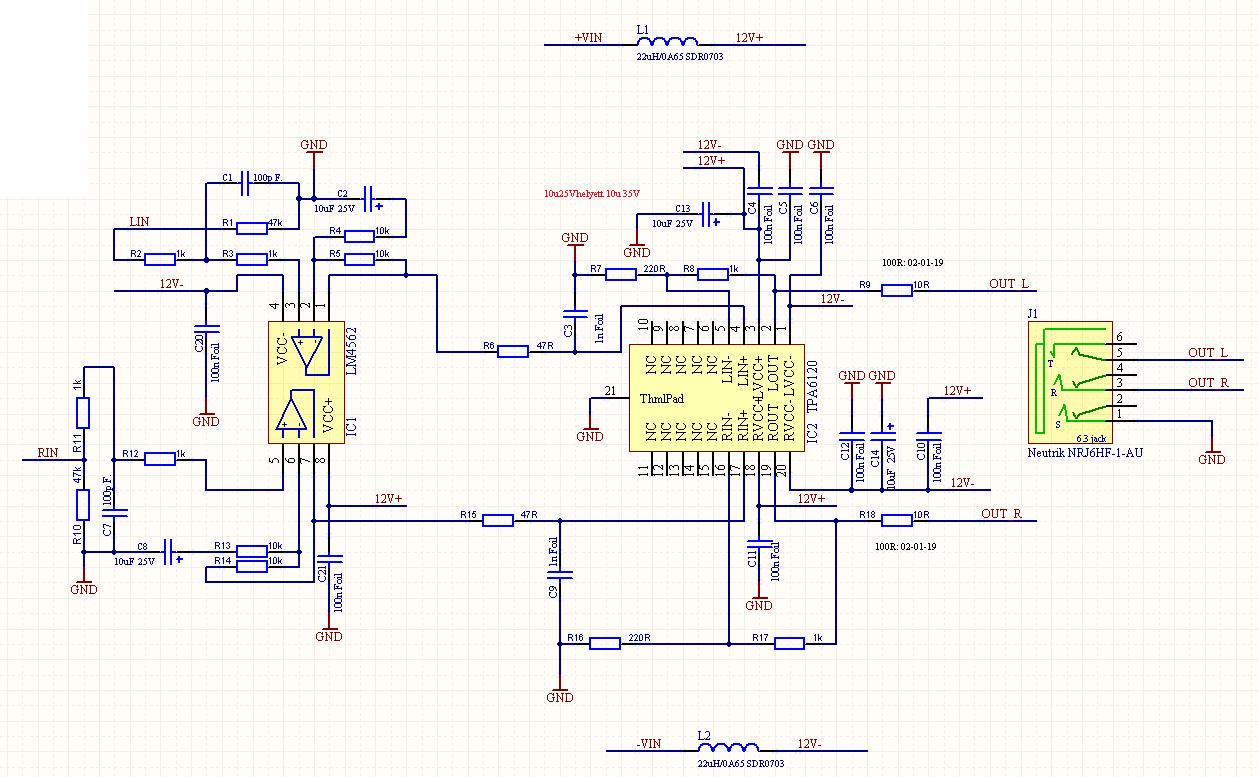

Megépítettem ezt a TPA6120-at, de nagyon érzékeny a bemenete a zajra. Ha összekötöm a laptoppal (fejh. kimenet) kb 80cm-nyi árnyékolt vezetékkel akkor rettenet zajos (igazából fejhalg- kábellel kötöttem össze; ilyen litze-szerű, egymás mellett fut a két sodrat és nem "koax-szerű") . Ha a bemeneten csak 12cm-nyit hagyok, azt is lebegve, akkor alig észlelhető a zajszint.
Ez a kapcsolás velejárója, vagy én rontok el valamit? Ugyanezzel a bekötéssel a heed canapm nem produkálta ezt a jelenséget, ebből gondolom, hogy nem a vezeték a ludas.
Kipróbáltam 2db 9V-os elemről is, de ugyanúgy viselkedik.
Még az OPA-t is kicseréltem egy NE5532-re, de ezzel sem lett jobb.
A tápszűrésben jelen lévő sok wima MKP2 kondi produkálhat ilyet?
-
#34058
DonThomasino
veterán
DonThomasino
veterán

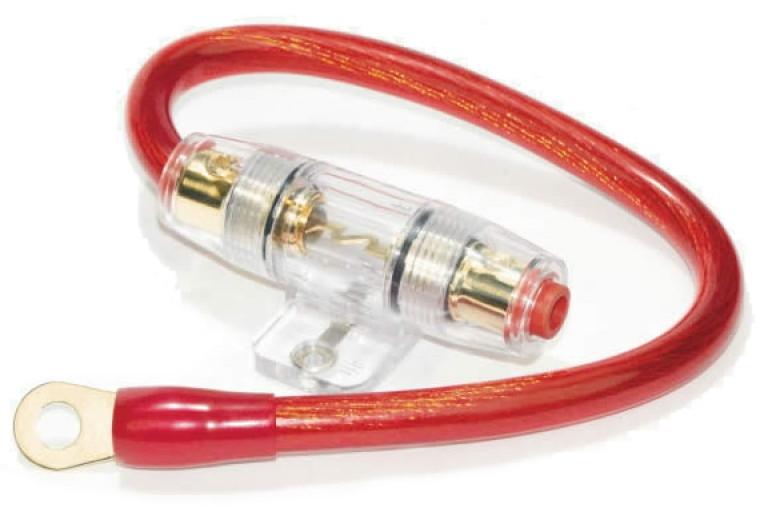

Hogy lehet ebből kiszedni a biztit?
[link]" I'm going to make him an offer he can't refuse."
-
#34059
Kernel
nagyúr
DonThomasino
#34058
Kernel
nagyúr
válasz
DonThomasino
#34058
üzenetére
Vezeték elvágásával, roppantós végű új biztosíték felnyomásával. Ha olyat nem kapsz, akkor vannak panelba forrasztható biztosítékok is, ami esetleg vezetékhez is forrasztható:
Vagy pedig le kell cserélni a műanyag tokot másik fajtára, amiben rugó is van, normál biztosíték belerakható:
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Lompos48
nagyúr
válasz
#22145024
#34057
üzenetére
Ez a kapcsolás velejárója, vagy én rontok el valamit? Ugyanezzel a bekötéssel a heed canapm nem produkálta ezt a jelenséget, ebből gondolom, hogy nem a vezeték a ludas.
Kapcsolás nem lehet. Zárd rövidre a kábel távolabbi végét. Ha akkor is van zaj, akkor a kábel marad a ludas.
-
#34061
DonThomasino
veterán
Kernel
#34059
-
#34062
darvinya
titán
DonThomasino
#34061
darvinya
titán
válasz
DonThomasino
#34061
üzenetére
Ez autó típus függő, pl: a '91-es Ford Escort-omnak volt ilyen Aksi + saruján fix főbiztosíték tartó.
Made Robot by Robot −Xiaomi 12T Pro gyászruhás / '06 Focus kombi szürke
-
#34063
DonThomasino
veterán
darvinya
#34062
DonThomasino
veterán
válasz
darvinya
#34062
üzenetére
Én külön pluszba akarok egy vezetéket mert a doboz nem egyértelmű
és nehezen hozzáférhető.
Valami fasza réz cuccra gondoltam de nem találok sehol a neten.
Ha egybe lenne biztosítéktokkal akkor az kánaán.[ Szerkesztve ]
" I'm going to make him an offer he can't refuse."
-
#34064
darvinya
titán
DonThomasino
#34063
darvinya
titán
válasz
DonThomasino
#34063
üzenetére
Ilyen van a Fordban.
Ez a főbiztosíték táblája, ezután van csak a biztosító és relétábla.
Ebből gyárilag A-C-ig van 30-60A-ig biztosíték.
D-F-ig egyéb áramkörnek.[ Szerkesztve ]
Made Robot by Robot −Xiaomi 12T Pro gyászruhás / '06 Focus kombi szürke
-
#34065
Kernel
nagyúr
DonThomasino
#34063
Kernel
nagyúr
válasz
DonThomasino
#34063
üzenetére
Található éppen akkusaru:
http://www.google.com/images?q=akkusaru+hifi
De én lehetőleg nem vágnám le a gyári sarut, inkább annak csavarjához rögzítenék egy másik sarut, egy plusz csavaranyával (ha elég hosszú, vagy kicserélni hosszabbra):
Itt már lecserélték a gyárit:
Forrás: [link]
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#34066
kisi
aktív tag
DonThomasino
#34063
kisi
aktív tag
válasz
DonThomasino
#34063
üzenetére
[ Szerkesztve ]
-
#34069
moha21
veterán
gyenesmartin
#34068
moha21
veterán
válasz
gyenesmartin
#34068
üzenetére
Azt szeretem mikor hoznak hozzám kocsit, hogy baj van és 0,75-ös meg telefonvezetékkel van megtáplálva az egyébként 50A-re biztosított erősítő ág....
Nem az az igazi férfi aki minden nőt meghódít, hanem aki ismeri a nagyfeszültségű földkábelek szigetelésének technikáját.
-
#34070
gyenesmartin
őstag
moha21
#34069
gyenesmartin
őstag
válasz
moha21
#34069
üzenetére
0,75-ös nem valami sok 50A-hez. Nálam egy aksis fúró megy pc tápról. De fél méter 0,35-ös kábelnél teljes terhelésnél esik vagy 2-3V-ot is a feszültség.
De szerintem az a közel 11x-es erősítés nagyon sok egy fejhallgató erősítőhöz. Nálam a TPA6120 csak 2x-esen megy, igaz plusz opa nélkül.[ Szerkesztve ]
-
#34071
moha21
veterán
gyenesmartin
#34070
moha21
veterán
válasz
gyenesmartin
#34070
üzenetére
Azt hittem az irónia érződött az írásomban. :-)
Nem az az igazi férfi aki minden nőt meghódít, hanem aki ismeri a nagyfeszültségű földkábelek szigetelésének technikáját.
-
#34072
Lompos48
nagyúr
gyenesmartin
#34070
Lompos48
nagyúr
válasz
gyenesmartin
#34070
üzenetére
Mintha a táplálandó eszköz nem egy fejhallgató erősítő lenne:
-
#34073
kiszsolt100
csendes tag
kiszsolt100
csendes tag
Sziasztok,
megtudja mondani nekem valaki melyik topikban tudnak nekem egy ilyen megépitésében segiteni
http://www.youtube.com/watch?v=rlptJzWwCXg
http://www.youtube.com/watch?v=I7vgha_N5s8
http://www.youtube.com/watch?v=AxO3RVG_35E
néztem már mindenhol de ahol kimondottam ezzel foglalkoztak ott vagy már több éve senki nincs vagy nem tudnak segíteni
utolsó reményem itt van, előre is köszi -
#34074
darvinya
titán
kiszsolt100
#34073
darvinya
titán
válasz
kiszsolt100
#34073
üzenetére
És ez mi.(Bocs nincs kedvem videokat nézegetni)
Made Robot by Robot −Xiaomi 12T Pro gyászruhás / '06 Focus kombi szürke
-
#34075
kjani18
őstag
kiszsolt100
#34073
kjani18
őstag
válasz
kiszsolt100
#34073
üzenetére
Nekem bonyolult...és nem is túl szép
Olvasd el, benne van a megbízhatóságom is! https://logout.hu/bejegyzes/kjani18/uzletszabalyzatom.html
-
#22145024
törölt tag
válasz
Lompos48
#34060
üzenetére
Lompos48:
Köszi, úgy tűnik a kábel volt a ludas. Kicseréltem egy másik, rendes árnyékol jelkábelre, azzal lényegesen kevésbé produkálja ezt. Rövidre zárva, mindkét kábelnél eltünt a zaj.
Konklúzió: a fejhalgató-kábel csak arra jó, amire gyártották (vagy arra sem...
Majd kipróbálom)gyenesmartin:
Lehet hogy sok, mert visszanézve a neten egy pár kapcsolást, mintha 1-2x erősítések lennének csak. Melyik ellenállásokat változtassam? Egyáltalán, mikor a bemeneti fokozatban az "R2" ellenállás (nálam R4 ill R13) kondin át van a földre kötve, azt hogyan kell számolni?
Egyébként sokkal hangosabb is, mint a canamp. Gyakorlatilag mind a lejátszó, mind a WIN saját hangerőjét vissza kellett venni 10% körülire, hogy ne vigye le a fejem. -
#34077
#22145024
törölt tag
kiszsolt100
#34073
#22145024
törölt tag
válasz
kiszsolt100
#34073
üzenetére
Elektromosan, vagy mechanikusan?
Bár szerintem a SW-es része az igazán bonyolult, a másik kettőhöz csak idő kell. -
kjani18
őstag
Ezt az áramkört használom áram stabilizálásra, egyszerű, mint a szög.
Általában 80 - 400V magasságában megy, és IC típustól függően 5mA - 4A -ig jó, sőt az ellenállással szabályozható.
Az lenne a tiszteletteljes kérésem, hogy hogyan lehet megoldani:
- külső vezérlő feszültségről a szabályzást?
- megvédeni a túl nagy feszeséstől (Uin - Uout max. 35V)?Köszi
Örülnék rajzoknak...[ Szerkesztve ]
Olvasd el, benne van a megbízhatóságom is! https://logout.hu/bejegyzes/kjani18/uzletszabalyzatom.html
-
#34081
gyenesmartin
őstag
#22145024
#34076
gyenesmartin
őstag
válasz
#22145024
#34076
üzenetére
Így kapásból az R7-et és az R16-ot növeld meg úgy 1K-ra. Nemcsoda akkor, hogy akkora zaja volt. De úgy is meglehetne csinálni, hogy az opa-nál 1x-es erősítést állítasz be. Azaz csak az az ellenállás legyen bekötve az invertáló bemenetére ami a kimenetéből jön. A másikat ki is lehetne forrasztani.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz
kjani18
#34080
üzenetére
Egy kicsit magasra került a léc!
A 0.8...120 ohm egy JFETért kiált, aminek lehet vezérelni az Rdson ellenállását. A nagyfeszültség pedig optocsatolóért, amin keresztül galvanikusan leválasztva lehet(ne) a FETet vezérelni. A 400V-ot és 4A-t egyszerre nézve futkos a libabőr az ember hátán. Inkább fel kellene osztani szeletekre ezt a hatalmas átfogást.
Túlfesztől védeni 35V-nál kisebb Zener diódával lehet. Kicsit szőrszálhasogatva elképzelhető az, hogy a Zeneráram megjelenésekor belép egy védelem, ami levágja a bemenetet.
-
#34088
#22145024
törölt tag
kiszsolt100
#34085
#22145024
törölt tag
válasz
kiszsolt100
#34085
üzenetére
A panelt és a sw-t meg lehet venni kitben is, akár ültetve is. Szerintem sokkal egyszerűbb és töredékébe kerül, mintha nulláról elkezded kifejlesztetni vkivel (márha jól értem, amit mondasz). Én legfeljebb abban látnék rációt, hogy megvenni a SW-t, meg a kapcsirajzot és saját magadnak építesz/átépítesz panelt meg mechanikát, mert az neked vmiért jobban tetszik, mint a "bolti".
gyenesmartin (#34081) és Lompos48,
Köszi, a fentebb említett módosításokkal sokkal élvezhetőbb.Még annyi technikai kérdésem lenne, hogyha szabadon hagyom a kábel forrás végét akkor nagyon nagy különbség van zaj szempontjából mikor tapizom a melegpontot. Egyik esetben elemről megy és csak kicsit jön be plusz zaj, a másik esetben trafós tápról van táplálva és nagyon. Ez azért van, mert utóbbinál nem tökéletes a galvanikus leválasztás, mivel a trafón a parazita kapacitás miatt fentmarad némi vezetőképesség AC szempontból? Vagy csak szimplán gagyi a tápom? (LM317/337)
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz
#22145024
#34088
üzenetére
Különbséget KELL tenni zaj és brumm között. Utóbbi mindig hálózati frekvenciájú. Az emberi test elég nagy antenna, hogy kapacitív csatolásokon összeszedjen mindent a környezetből. A melegpontot tapogatva brummnak léteznie kell. Ha a kábel jól van árnyékolva és az árnyékolás jó helyre van kötve, füldhurkok nélkül, akkor a hallható brumm leginkább a táp elégtelen szűréséből adódik. Trafós táp eleve "sugároz", természetes, hogy jobban búg ilyenkor, mint elemről.
-
erikke17
őstag
Üdv, egy rossz USB-s egérnek a kábelét szeretném felhasználni, egy töltő dokkolóhoz amit a telefonomhoz fogok késziteni. Meglepetésemre az egérbe a csatlakozón 5 kábel volt.. Tudtommal az USB-nek 4 van nem ? A Vcc+ GND Data + és a Data -.
Két fekete kábel van föld lenne mind a kettő? Egyik magáról az USB fém házáról jönne?||Wot / WarThunder - Erixx93|| Steam - erixx18 ||Xbox Series X - Erikk24 || BMW R1200GS || Opel Astra F X16XEL|| BMW E39 530d 142kW||DJI Mavic Pro||
-
#34091
DonThomasino
veterán
DonThomasino
veterán
A kocsiban a szivargyújtó mekkora áramot bír el garantáltan?
" I'm going to make him an offer he can't refuse."
-
#22145024
törölt tag
válasz
Lompos48
#34089
üzenetére
Végülis, jobban megfigyelve, ha az üres kábelt tapizom, akkor értelemszerűen a brumm növekszik jobban.
De ha bedugom a laptopba, akkor a zaj az ami tisztán hallható (és nem csak olyan éppen hogy módon)
Szabad végű kábellel (nem tapizva) minimális zajt és brummot produkál, rövidrezárva meg semmit.Csak érdekelt volna, hogy a canamp miért marad nagyobb csöndben a laptobpa dugva, mint a TPA6120, ami nagyon zajos lesz. (nem brumm)
-
#34097
Kernel
nagyúr
DonThomasino
#34091
Kernel
nagyúr
válasz
DonThomasino
#34091
üzenetére
Amekkora a biztosíték, nekem például 15 A a gyárilag előírt, de arról megy a rádió, belső világítások, óra, központi zár, riasztó (ezeket most a gépkönyvből olvasom).
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#22145024
törölt tag
Most visszanézve egy pár kapcsolást, ilyet nem látok.
Ezen is csak olyat, amin van ugyan a föld felé kondi, de nincs vele sorosan ellenállás.
Ezen egyáltalán nincs kondi, se parallel, se soros.
Nem tudom, honnét kopiztam
Lehet, hogy az miatt zajosodik a laptopra dugva?
-
-
#34100
#22145024
törölt tag
kiszsolt100
#34096
#22145024
törölt tag
válasz
kiszsolt100
#34096
üzenetére
Amikor a linkeidet néztem még találtam, most nem jön be. Nem emlékszem már hol volt...
Egyébként az a két embert megkerested már, akiknek a videóját beszúrtad? Az egyik idei, a másik tavalyi.
utolsó reményem itt van, előre is köszi
Majd kipróbálom)
