#15200
sketchifun
senior tag
DeNOx
#15199
sketchifun
senior tag
A mélynyomó része jóval nagyobb áramot igényel, ha külön erősítésű. Ha egyben van az erősítőlánc, és utána hangváltóval van leválasztva a magas és a középhang a mélykimenetről, akkor az IC-knek nem lehet baja, mert a közép és a magas kijön belőle. Viszont akkor a mélynyomó hangváltó áramkörének tartalmaznia kell egy biztosítékot. Vagy esetleg elégett diódát.
Nem néztem meg, de gondolom a mélynyomóba van építve az erősítő, és azon tudod a hangerőt is szabályozni.
Ha így van, akkor a mélynyomó bekötésénél sem ártana ellenőrizni pár dolgot.
-
DeNOx
tag
-
-
-
DeNOx
tag
válasz
tornas
#15194
üzenetére
Igen ezt megcsináltam most az előbb PHM segítségével, de nincs szakadás, semelyik vezeték közt ami a trafóbol jön. Köszönöm azért a segítséget neked is
PHM: Nos mind a két kondi szénné égett, de körülötte ugyanolyanok vannak és azokra ennyi van írva hogy 104. Ez mit jelentene? Egyébként ahogy néztem még vagy két kondi oldala kicsit meg van pörkölve de azoknál még nincs szakadás...
-
-
tornas
őstag
A trafódon a két kék kábel között 54 V-ot (27x2) ad le. A kék-sárga és a sárga-kék között 27-27 V-ot ad le.
Valamint a tekercsek szakadását vagy zárlatát is megmérheted a multiméterrel szakadásvizsgáló állásban (szintén diódaállásban). A kék-sárga párost, a sárga-kék párost és a két kék párosát mérd. Ha sípol (zárlatos) vagy a műszer semmiféle értéket nem jelez (szakadt a tekercselés), akkor baj van. Ha nem sípol (de a műszer jelez értéket), akkora trafó kék-sárga-kék tekercselése rendben van.
-
DeNOx
tag
Lehet félreérthetően fogalmaztam meg az előbb a diódás részt.
Tehát nyitó irányba mindegyik kb 535mV körüli értéket mutat, amikor záróirányba mérek akkor pedig szakadást jelez a műszer. Szerk: Még azt akartam kérdezni, hogy akkor most meg kéne bontanom a szekunder tekercsből kijövő két kék és egy sárga vezeték szigetelését vagy máshogy is meg tudom mérni az ellenállást?
-
PHM
addikt
Jól sejted, a sárga és a 2 kék között kell ellenállást mérni.
Ezt úgy kell elképzelni, hogy 2 tekercsed van sorba kötve,
a 2 kék a 2 vége, a sárga pedig a közös középleágazás.
A diódáknak viszont záró irányban mérve szakadást kellene mutatnia.
Továbbra is azt mondom, hogy zárlatos lesz közülük 1, vagy 2.
Ha nem tudod eldönteni, melyik a hibás, 2 dióda egyik lábát forraszd ki. -
DeNOx
tag
A diódákat kimértem, mindegyik 5-600 mV közötti értéket mutatott, a másik irányba pedig rövidzárat ahogy azt írtad, viszont a trafó mérésével van egy kis gondom, nem igazán tudom mit is kéne mérnem úgyhogy lefotózom neked, így hátha le tudod nekem írni mit is kéne. A kék-sárga-kék kábel lenne az ami nekünk kell.
Jarod1 : Az a cucc nem a kondiból folyt ki, valami gyantaszerű anyag lehet de azért mindjárt rámérek az elektrolit kondikra is.
-
PHM
addikt
A 4 diódát mérd ki mindkét irányban a multiméter dióda mérő állásában.
Ha a fekete zsinór a dióda csíkos felén van, 5-600 mV-ot, fordítva pedig
szakadást kell mérned. Ha mindkét irányban rövidzárat, vagy 2-300 mV-ot
mérsz, akkor 1, vagy több dióda hibás.
A trafó szekunder tekercsét is mérd meg, ott a középleágazáshoz képest
mindkét tekercs ellenállása 1 ohm körül kell, hogy legyen. -
PHM
addikt
Vizsgáld meg az egyenirányító diódákat is, lehet, hogy zárlatos valamelyik.
A szétrobbant kondik a tápáramkörben voltak?
(Mert ezt a képről nem tudom azonosítani, csak gyanítom.)
Ha igen, a diódákkal kezdd a vizsgálatot, utána kicserélheted a kondikat,
majd nem ártana tápfeszültséget is mérni, lehetőleg úgy, hogy előtte
megszakítod az erősítőre menő tápágakat. -
DeNOx
tag
Sziasztok!
Olyan gondol lenne, hogy van egy Genius SW-HF 5005-ös hangfalam és nem szól a mélynyomója. Az egész úgy kezdődött, hogy először csak lehetett hallani miközben zenét hallgattam, hogy mintha rezegne valami benne és folyamatosan gyengülne az ereje, aztán egyszer csak már abszolút nem szólt a mély. Ez úgy kb 1 óra leforgása alatt következett be. A center és a szatellitek továbbra is szólnak, ugyanúgy ahogy eddig, csak a mély nem. Ezután szét is szedtem a mélynyomót és az egyik nyákon láttam, hogy két kondi teljesen el van égve. Az szeretném tőletek kérdezni, hogy mi tévő legyek, cseréljem ki ezt a két kondit ugyanolyanra amilyen volt benne és annyi, vagy esetleg mehetett-e még más is tönkre rajtuk kívül. (esetleg az ic) Előre is köszönöm a segítségetek!
-
moha21
veterán
És ez még megy feljebb is olyan 8 amperig meg picit felé, ha melegszik a VGA.. Ha figyelembe veszem a műszer pontatlanságát [link] ( 40 A -es DC méréshatár ), akkor is túl vagyok a 75W-on.
Az más kérdés, hogy egyébként sorba kötve egy másik árammérőt közel egyforma értékeket mutat DC árammérésnél..
A másik, hogy Prescottnál is mértem 11 A-ert ! sorbakötött árammérővel..
-
#15182
800.henrik
senior tag
razorbenke92
#15180
800.henrik
senior tag
válasz
razorbenke92
#15180
üzenetére
Nem indul el, egérrel semmi. Ps/2-t alakítom usb-re, és a ps/2 átalakítóba dugom a vezetéknéküli billentyűzetet, vezetékes egeret. Meg tudod próbálni ps2 be dugott átalakítatlan ps2 perifériákkal? Nem
-
Algol
senior tag
válasz
moha21
#15179
üzenetére
A már linkelt leírásban az is benne van, hogy egy 6 érintkezős PCI-E csatlakozóval max 75 watt teljesítményt visznek a kártyára. A szabvány szerinti 2 sárga vezetékkel pontosan olyan lehet a helyzet, mint a 4 érintkezős processzor ATX csatlakozónál, ugye ezt használják a nem túl teljesítményigényes processzoroknál. 75 watthoz 2 vezeték is elég.
Mindazonáltal egyet tudok érteni azokkal a gyártókkal, akik bekötik a 3. sárga vezetéket is, ami csökkenti a hozzávezetés ellenállását. Bár ez nem lehet teljes értékű, mert a középső fekete vezetéken nem folyik vissza jelentősebb áram, az a vezeték csak arra van, hogy a kártya érzékelni tudja, hogy rá van-e dugva a 6 pines csatlakozó. Szerintem ezért nem szerepel a szabványban a szemközti helyen sárga vezeték, hisz nincs meg a fekete párja.
-
#15180
razorbenke92
őstag
800.henrik
#15178
válasz
800.henrik
#15178
üzenetére
És arra legalább elindul? Egérrel megy vagy azzal semmi?
Szerk: Most nézem, hogy a ps2-t usb-re alakítod, vagy fordítva?
Meg tudod próbálni ps2 be dugott átalakítatlan ps2 perifériákkal?
-
#15178
800.henrik
senior tag
razorbenke92
#15177
800.henrik
senior tag
válasz
razorbenke92
#15177
üzenetére
Nem megy
Bekapcsoltam a ps/2 power on-t, a bios azt írja, hogy ctrl+f1-el indul, és "Enter" a jelszó... -
#15177
razorbenke92
őstag
800.henrik
#15161
válasz
800.henrik
#15161
üzenetére
Nekem a BIOS-omban volt egy olyan opció, hogy enable PS2 POWER ON (vagy hasonló) ekkor duplakattintásra, vagy dupla enterre/spacere bekapcsolt a gép. Azonban amikor vezeték nélküli USB-s eszközökre váltottam, valamiért megbolondult. Nem tudom, mi közük volt egymáshoz, de sem kapcsolta le a gép a tápot, ameddig a fenti beállítást ki nem kapcsoltam.
-
Algol
senior tag
válasz
moha21
#15175
üzenetére
Nézd meg ezt a leírást! Közvetlenül a csatlakozó rajza fölött ez olvasható:
"Also note that pin two is technically listed as “no connection” in the official specification, but most power supplies do seem to include +12 V there. "
Eredetileg, a szabvány szerint a középső 12V-os, (sárga) vezeték helye üresen marad, csak a legtöbb tápegységgyártó ide is 12V-ot vezet. A te szerver-tápjaid gyártói tartották magukat a szabványhoz.
-
moha21
veterán
Üdv!
Látom te foglalkozol PSU-kkal. Van nekem két szerver tápom egy delta dps meg egy hipro ( fejből nem tudom nem is lenyeg ).
Van rajtuk 6 pin-es csatlakozó, azonban csak 5-be van vezeték forrasztva. Érdekes módon gnd-ből van 3, a +12V-ból csak a két szélső, a középső üres. Ez milyen csatlakozó lehet? Illetve kihathat-e a VGA működésére?
Itt arra gondolok, hogy ugye több VRM van a VGA-n és nem tudom, hogy mind terhelve van -e így?
-
shteer
titán
vezetékes telefonvonalunkat szeretném osztani, 2 készülékre: 1 a nappaliba (most itt van) és 1 a konyhába
sima rj11 elosztóval ez működik? vagy valami slave-master elosztó kell ide?
régen is így volt, de nem emlékszem pontosan melyik szálak voltak bekötve pluszba a fali csatlakozóba a másodtelefonnal -
#15165
Algol
senior tag
lukaszokni
#15160
Algol
senior tag
válasz
lukaszokni
#15160
üzenetére
A lényeg az, hogy ahogy az általa beillesztett 6 pin-es PCI-E segéd tápcsatlakozó képén is látható: a rögzítőpöcköt tartalmazó oldalon vannak a fekete vezetékek, ezek mindegyike földre (GND) van kötve. A túloldalon az összes sárga, pedig 12V-ra. Az összes sárga vezeték egymás között felcserélhető, hisz mindegyik 12V-ot vezet a kártyába. Ugyanígy az összes fekete egymásközt felcserélhető, mindegyik a földet (0V-ot) hozza.
-
Tenken
őstag
Üdv újra!
Olyan problémám lenne, hogy ki kellene forrasszak egy kis cint egy nyákból. Vettem egy bill.-t külföldről amit szeretnék ledekkel megvilágítottá tenni. Maga a nyák be van kötve szépen, ha hozzá ér a led, akkor világít mikor kellene neki. A probléma az, hogy a lábaknak való kis lyukakat ki kéne forrasztanom, majd behelyezés után vissza. Sajnos sok tapasztalatom nincs ilyen téren, ezért jó lenne, ha valaki felhomályosítana a témában valamilyen szinten.
Pákám van, táp kábeleket forrasztgattam már össze. Bár gondolom azért ez jóval bonyolultabb lesz, de ha nem lehetetlen, akkor megpróbálnám magam megoldni.Láttam kiforrasztáshoz rézsodronyt. Ez jó lehet nekem elvileg?
-
#15161
800.henrik
senior tag
800.henrik
senior tag
Sziasztok!
Hogyan indítsam el a gépet billentyűzettel vagy egérrel? Van egy ps/2 egér-billntyűzet -----> usb átalakítóm, vezeték nélküli usb billentyűzetem, és egy usb egerem. Az alaplap Asus a7n8x-x 1007-es uber biossal.
bios readme:
"Here is a list of what I re-enable that Asus have hidden form the users:
Legacy Diskette
Video
CHIP Voltage Control
OnChip IDE Channel
Primary Master
Primary Slave
Primary Master
Primary Slave
OnChip IDE Channel
Secondary Master
Secondary Slave
Secondary Master
Secondary Slave
IDE Prefetch Mode
IDE HDD Block Mode
ACPI function
Power Management
HDD Power Down
Reset Configuration
MPS Version Control
Small Logo(EPA)
Machine MAC(NV)
MAC(NV) Address
KB Power ON Pass
Hot Key Power ON
UR2 Duplex Mode " -
#15160
lukaszokni
aktív tag
Algol
#15159
lukaszokni
aktív tag
Helyesen értelmezted a kérdést.
"Ha a sárga vezetékeket egymás között felcseréljük, az nem okoz semmiféle problémát feltéve, hogy a vezetékek túlsó vége helyesen van bekötve (ami a tápegységbe megy)."
És én ezt feltételezhetem is, ugyanis a kábeleknek mindegyik csatlakozója ugyan úgy néz ki, ergo fizikailag semmi nem gátol abban, hogy a kábeleket vagy csatlakozóvégeket felcserélhessem.
Mert ha!, a gyártónak célja lenne mondjuk a 2-es pinnel akkor úgy alakítaná ki a csatlakozókat, hogy a 2-es pin mindig a kettes pinre essen, mind a tápban, mind a vga-ban, huje júzer ne tudja felcserélni.
Na most, mivel a citrom oldalon fel vannak cserélve a szálak, ezért a tápból jövő 2-es pin már nem is a "rendeltetési helyére" érkezik meg vga oldalon, hanem mondjuk 3-as pontra.Táp oldalának képe:
A csatlakozó képe:
És akkor a kérdés vonatkozik a fekete oldalra is: felcserélhetőek?
A probléma gyökere csak annyi amúgy, hogy harisnyáznám három színűre a kábelt, de mivel szálfelcserélések vannak, ezért a táp és vga oldalon különböző sorrendben jönnének, az pedig hülyén nézne ki. Ezért szeretném az adott színoldalon levő szálfelcseréléseket megszüntetni, a túloldali csatlakozón lévő szimmetrikus párjához juttatni a szálakat.
Ha műszakilag megengedett.Közben tornas kollégával is egyeztetek a dologról, de minél többen mondjátok, hogy cserélhetem, annyival biztosabb vagyok benne.
Magamban már töbször lezongoráztam, hogy miért tartom lehetségesnek a cserét, csak mivel még nem csináltam ilyet, illetve nem vagyok a tápok nagy szakértője, ezért várok megerősítéseket hozzáértőbbektől. -
#15159
Algol
senior tag
lukaszokni
#15157
Algol
senior tag
válasz
lukaszokni
#15157
üzenetére
Kérdésed nem teljesen világos számomra.
A 6 pin-es PCI-E segéd tápcsatlakozó egyik oldalán 3 sárga vezeték (12V) van egy sorban, a másik oldalon 3 fekete vezeték (föld). Pontosabb leírást ábrával például itt találsz.Ha a sárga vezetékeket egymás között felcseréljük, az nem okoz semmiféle problémát feltéve, hogy a vezetékek túlsó vége helyesen van bekötve (ami a tápegységbe megy).
-
#15158
lukaszokni
aktív tag
lukaszokni
#15157
lukaszokni
aktív tag
válasz
lukaszokni
#15157
üzenetére
ja, amugy nem neked szolt sg22, csak felre nyomtam.
-
#15157
lukaszokni
aktív tag
sg22
#15156
lukaszokni
aktív tag
udvozlet ismet!
a modularis tapomnak a 6pines pci-e vga tap vezetekenek a szalai nincsenek sorrendben bekotve gyarilag, hanem a sarga oldala eggyel el van tolva. az egyik sarga szal helyet cserelt egy masikkal a masik csatlakozonal.
kicsit bonyolitom, annyi a kerdes, h ez lenyeges, vagy lenyegtelen? feltetelezem, h lenyegtelen, csak az a fontos, h a pocoknel legyenek a fekete szalak, es a masik oldalon a sargak.
merthogy amit a tapba dugok csatlakozot, ugyan olyan, mint ami a vga-ba megy. ebbol kovetkeztetve, ha forditva is bedughatom, akkor minden szalnak a parjahoz kene mennie, mintha csak egy hosszabbito kabel lenne ez. igaz? -
sg22
senior tag
Szoval, ugy oldottam meg, hogy egy erosebb ventit raktam be! nem 9 cfmes, de nem is 4es, olyan 6-7 cfm korul lehet. raktam be haz ventit is, loki befele a hideg levegot a tapra.
a gepem fogyasztasa full loadban sem haladja meg a 70-80 w-ot, szoval annyira nem izgulok erte. altalaban csak xbmcvel filmeznek a nepek otthon, vagy facebook megy rajta.de azert megmertem kezze, hogy milyen meleg levego jon ki belole, es egyaltalan nem forro.
szted rendben lesz igy?
-
-
Algol
senior tag
válasz
Tenken
#15141
üzenetére
A DC az (angolul: direct current) magyarul egyenáram.
Az a szerkentyű egyenáramú motorok teljesítmény szabályozásához való, maximum 10 A-es kimenőáramig, ami 12 V-os feszültség használata mellett 120 wattot jelent. A kimenő teljesítményt impulzusszélesség modulációval változtatja, frekvenciája 25 kHz.
Ha a ventilátorod egyenáramú, DC motoros, (ez rá van írva), akkor használhatod vele. Ha a ventid 1,2 A vesz fel maximális fordulatszámon, akkor akár 8 darabot is ráköthetsz. (8x1,2=9,6 < 10 amper). -
Anathema67
tag
válasz
razorbenke92
#15147
üzenetére
Köszi szépen, sokat segítettél.
-
#15147
razorbenke92
őstag
Anathema67
#15146
válasz
Anathema67
#15146
üzenetére
Igen! Ha párhuzamosan kötsz, akkor ugyan akkora feszültség esik a ventikre, a saját külön külön ellenállásuk pedig nem változik, így az átfolyó áram sem változik.
A sorosnál persze már más. De ventinél nem célszerű sorosan kötni.
-
Anathema67
tag
válasz
razorbenke92
#15145
üzenetére
Köszi szépen
Ha párhuzamosan kötöm őket az áramerősséget ugye csak össze kell adni? -
#15145
razorbenke92
őstag
Anathema67
#15144
válasz
Anathema67
#15144
üzenetére
Áramerősség (I [A] ) és a feszültség (U [V]) szorzata.
Az egyszerűség kedvéért:
12V-os venti 0,3A-> 12*0,3=3,6W
Értelemszerűen visszaszámolható bármelyik 2 adatból a harmadik.
-
Anathema67
tag
válasz
sketchifun
#15143
üzenetére
Ok, azt én is gondoltam hogy nem szerencsés túllépni az 1A, 12W-ot
. A kérdés a számolás volt. Mit és hogyan kell összeadni, kivonni... -
#15143
sketchifun
senior tag
Anathema67
#15142
sketchifun
senior tag
válasz
Anathema67
#15142
üzenetére
A teljesítmény feszültség függvénye.
Ergo, nem létezik hogy valami 1,92W-os és 0,3A-es legyen egyszerre. De legyen maximum áram, ezesetben rákötheted szerintem a 3 ventillátort, csak a 12 wattot és az 1 A-t ne lépje túl
-
#15142
Anathema67
tag
Anathema67
tag
Sziasztok,
nemrég vásároltam egy Scythe Kaze Server ventivezérlőt. Négy ágat tud vezérelni, egy ág terhelhetősége max. 1A és 12W. A kérdésem a következő: egy ágra ráköthetek 2 ventit ( 1.92W, 0,3A ) Y osztóval? Esetleg 2 Y osztót felhasználva 3 ventit? Köszi
-
Algol
senior tag

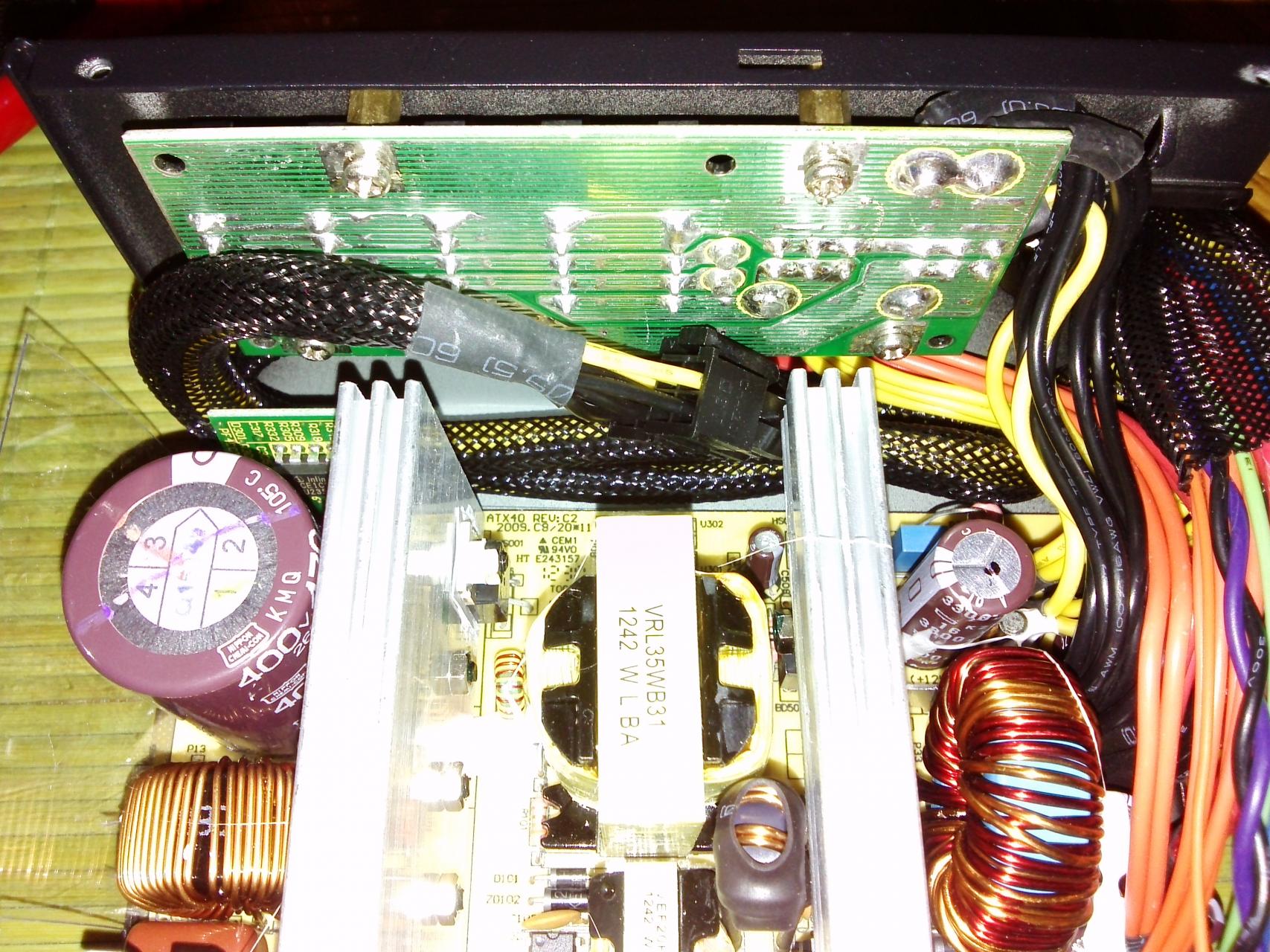

Az általad linkelt képen nem látszik a táp eleje, de ha ott is akkora szellőzőnyílások vannak, mint a tetején, akkor az sokat segíthet. Lehet, hogy 80 %-os terhelésig is jó.
Biztosat persze csak akkor lehetne mondani, ha azonos terhelés mellett megmérnéd a kiáramló levegő hőmérsékletét a jelenlegi és az eredeti felállásban is. Ha nem lett jelentősen melegebb, akkor rendben van.
-
Algol
senior tag
A "Táp ventilátor csere" topicban azt szoktam írni, hogy lehetőleg ugyanakkora légszállítású ventilátort tegyél a régi helyére. Most ez nem segítene rajtad, mert ekkora méretben nem kapsz olyant, ami 9 CFM levegőt szállít és halkabb is az eredetinél. Igen a kis méret átka... Kisebb légszállítás esetén melegebb lesz a tápegységben, ez megrövidíti a táp alkatrészeinek az élettartamát. Általában 10°C hőmérséklet emelkedés megfelezi az élettartamot.
Ha el tudod érni, hogy csak 40%-ig terheld a tápegységet, akkor használhatod az új ventilátorral. 150*0,4=60.
Ne terheld 60 wattnál jobban a tápegységet. Hogy mennyit fogyaszthat a géped, azt nem tudom megmondani. Legegyszerűbben úgy tudhatod meg, hogy kerítesz egy fogyasztásmérőt és megméred.Még segíthet, ha be tudsz építeni a házba egy ventilátort - ha eddig nem volt benne -, mert az tehermentesíthetné a tápod ventilátorát, a máshol keletkezett hőt nem neki kellene kihúznia a házból.
-
sg22
senior tag
sziasztok!
van egy ilyen tapom, htpcben.
csak h rohadt hangos a ventije. kiakarom cserelni ezt, erre. szetiskaptam, kicsereltem, de megneztem a specifikaciokat es megilyedtem.a regi venti 9 cfmet nyomott, az uj pedig csak 4! et. a kerdesem h mennyire melegszik fel, mennyire cink ezt igy hasznalni? semmi komolyabbra nemlesz hasznalva csak film meg net.
35wos cpu van benne
koszi
-
Norb3rto
őstag
Sziasztok!
Emberi áron keresek 240 vagy 360 rácsot stacker házhoz.
-
Algol
senior tag
válasz
Tenken
#15133
üzenetére
Nem vagyok biztos benne, hogy jól értetted: a ventilátoroknál az a szabvány amit írtam, csak a vezetékek színében nem mindig követik a gyártók azt, egyesek olyan színt használnak ami éppen van. A csatlakozók sorrendjéhez azonban tartani kell magukat. A következő ábra mindezt jól mutatja: csak ahova neked a potmétert kell kötnöd, itt fix értékű ellenállás van.
A csatlakozók leírásában balról-jobbra haladok, előbb a szabványosat-, utána a képen láthatót írom.
1. GND (föld) --- fekete --- fekete
2. Tápfeszültség, max 12V --- piros --- sárga (ellenállással)
3. Fordulatszám kijelzés --- sárga --- zöld
4. Fordulatszám vezérlés PWM-es ventinél --- kék --- kék (Nem PWM-es ventinél ez a csatlakozó elmarad.)Mérés nélkül a vezetékek sorrendje alapján azonosíthatod azokat, mert a csatlakozóban a sorrend kötött.
Kérdésed további részét nem biztos, hogy jól értem.
Van egy ventilátorod, 12V-os és az áramfelvétele 1200mA=1,2A ?
A képen bemutatott potméteres szabályozó leírásában az szerepel, hogy maximum10 wattos ventilátor köthető rá illetve maximum 1A árammal terhelhető?Ha igen mindkét kérdésre a válasz, akkor bizony túlterhelnéd a potmétert akkor, amikor a maximális fordulatszám elérése felé tekernéd. Továbbá a linkelt kép alapján úgy néz ki, hogy csak egy potméterből áll az egész szerkezet, akkor meg a potméter mérete alapján már abban is kétségeim támadnak, hogy 1A-t elbír-e az egész.
Nézd meg a Scythe Kaze Q 3.5 ventivezérlőt hátulról mutató képet. Látszik rajta, hogy tranzisztorokat használ a szükséges terhelhetőség eléréséhez, ami így is csak 1A - 12 watt csatornánként. Sajnos más gyártmányoknál is ez a szokásos érték.
Innentől két lehetőséged van: vagy magad építesz meg egy ventilátorszabályozót, vagy azt amit a képen mutattál módosítod egy kicsit. Az első eset olcsóbb, de szakértelem kell hozzá. Második esetben a potméterrel sorosan kellene kötni 3 darab 1N540x diódát. Az x helyén 1-től 8-ig bármilyen szám jó. Ezek 3A-es közönséges diódák. A 3 diódán (nyitó irányban) úgy 2,1 - 2,4 V feszültség eshet. Ez a feszültségesés 10 watt alá csökkenti a ventilátor által felvehető teljesítményt. Ekkor még mindig bíznunk kell abban, hogy jól méretezték a potméter terhelhetőségét, az bírni fogja az általuk megadott teljesítményt.
-
Tenken
őstag
Huhh, köszi. Tehát a venti nem követi a szabvány színeket. Ez fontos. Ezek szerint csak a megfelelőt kellene rátennem a 12v-os vezetékre a venti elé?
Mit kell figyelembe vennem a megfelelő kiválasztásánál? A blokk amire kéne elég durva teljesítménnyel rendelkezik. Képes 1200mA-t enni 12v-n. Ezért is akarok szabályzót rátenni.
Képeken amit mutattam elvileg 10w-ig bírja, illetve max 1A. Ez kevesebb, mint a legnagyobb teljesítmény, de nem feltétlenül baj, ha az nincs használva. Ha ezt tenném rá, az hazavágná a cuccot, ha "túlhúzom" vagy egyszerűen csak nem folyna át 1A-nál több rajta?Esetleg valami tipp ahol találok olyat ami megfelelő lenne. Hasonló kialakítás kéne, nem akarom bonyolítani.
(#15131) Rivaul:
Olyan is van. Csináltam egyet próba képpen, de maxon kb használhatatlan, meg olyan ereje van, hogy félek kárt tenne. Ezen kívül a boxtápon kívül külön erőforrást nem akarok használni. Amúgy meg nem, nem azt hűti. Notebook-ot hűt. -
Algol
senior tag
válasz
Tenken
#15130
üzenetére
Az ATX tápegységek Molex csatlakozóján általában tartják magukat a szabványhoz a gyártók
12V --- sárga
+5V --- piros
GND --- fekete.A ventilátor csatlakozók esetében már kevésbé követik a "szabványt" főleg a vezetékek színeit illetően. Elvileg ehhez kellene tartaniuk magukat:
1. csatlakozó --- GND --- fekete
2. csatlakozó --- +12V --- piros
3. csatlakozó --- fordulatszám kijelzés --- sárga
Ez utóbbi egy nyitott kollektoros kimenet, a felhúzó ellenállás nem a ventilátorban van.Tehát, ha a piros vezetékbe van beiktatva a poti, akkor jó helyen van, a piros a 12V vezetéke. Ha a másodjára linkelt ábrát nézed, akkor azon látszik, hogy a sárga vezeték csak tovább van vezetve, vissza az alaplaphoz, hogy az monitorozni tudja a ventilátor fordulatszámát.
-
Rivaul
addikt
válasz
Tenken
#15130
üzenetére

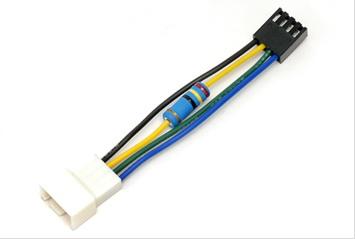

Az általad linkelt képet ha jobban megnézed akkor a sárga vezetékbe van belekötve a szabályzó ami teljesen jó is. A ventire kompletten egy box tápot szánsz vagy magába a boxba akarod kötni a ventit? Ha csak a ventinek kell táp akkor egy telefon töltő praktikusabb megoldás lenne.
-
Tenken
őstag
Sziasztok!
Nekem egy olyan kérdésem lenne, hogy szeretnék egy 12v-os ventit szabályozni. Az üzemeltetéshez moddolt xbox tápot használnék. Egy forgó potméterrel szeretném megoldani a vezérlését.
Abban kellene segítség, hogy ezt hogyan kössem be. Amit nézegettem neten, ott a 12v-os ventihez tartozó 3 kábel közül -fekete/sárga/piros- az utóbbira tettek csak egyszerűen a körbe egy potmétert. Azt tudom, hogy a fekete a föld, a sárga meg a 12v, de a pirosnak nem az 5v-nek kéne lenni? Akkor miért azon van a szabályzó? Valaki fel tudna homályosítani, mert ez jó lenne, csak nem értem, hogy működik. Ha bekötöm én is a színeknek megfelelőt az xbox-ból, akkor az működne? Esetleg még azt tudom elképzelni, hogy az a piros valójában nem az 5v, de akkor meg mi lehet?szerk.: itt látszik is szépen, hogy csak a pirosba van beiktatva a poti.
-
#15126
lukaszokni
aktív tag
tornas
#15116
lukaszokni
aktív tag
válasz
tornas
#15116
üzenetére
Koszonom! Vegulis beburkolom mind ket alaplapit vegig, rajottem, h nem akarok fel munkat. Csak az a baj, h nem tudom h fog elferni a haz oldalaban.
Vajring szpesz 1,5 cm...Deego: leszeded a csatit, addig megvan gondolom. utana fogod a fem pockoket, elhajtod valamelyik iranyba es szigeteloszalaggal hozzaragasztod a vezetekhez, h minel kisebb helyet foglaljon, ennyire a harisnya fog tudni tagulni, h atmenjen rajta szepen.
-
#15123
tatabánya
senior tag
superecneB
#15122
tatabánya
senior tag
válasz
superecneB
#15122
üzenetére
ha ez már megvan akkor a 3,5 vagy 5,25 helytakaró lemezedre fúrsz lyukat megcsiszolod két csavar és kész ennél egyszerűbb nincs, mondjuk nem tudom mennyire viselné a rájuk dugott cuccok mozgatását.
szerintem amit akarsz az a legbonyolultabb, valszínű körbe is vannak öntve azok a csatik a mütyüdön -
#15122
superecneB
őstag
tatabánya
#15121
superecneB
őstag
válasz
tatabánya
#15121
üzenetére
Mert alapvetően egyszerűbbnek és személyszerint esztétikusabbnak tartom, ha ezt a kis mütyürt berhelem meg. De egyre inkább tűnik úgy egyszerűbb egy 3.5"-ös USB3-as adaptert venni, aztán csókolom. Csak ha szépen meg lehet csinálni, komolyabb szerszámok nélkül, akkor szívesen megbütykölném. Kis vágás, szikével, kis ragasztás, kis ez meg az és voala, legalábbis így képzelem el első körben.
-
#15121
tatabánya
senior tag
superecneB
#15119
tatabánya
senior tag
válasz
superecneB
#15119
üzenetére
miért nem tartod meg az usb2-es csatikat is és a ház oldalára csinálsz lyukat a usb3-nak?
-
#15120
sketchifun
senior tag
superecneB
#15119
sketchifun
senior tag
válasz
superecneB
#15119
üzenetére
Nem egyszerűbb, de sokkal stabilabb.
-
#15119
superecneB
őstag
Bari
#15118
superecneB
őstag
Esetleg ha nyákot kellene készíteni hozzá előlapi csatihoz, tudnál ajánlani olyan szakit aki meg tudná nekem csinálni?
Alapvetően egynél több 3.0-ra nem lenne szükségem elől. Egy ilyet lehet egyszerűbb szétberhelni, nem tudom ezekben mindenképpen van valamilyen kis PCB? [link]
Azt hittem csak ez a sima sok pines csati megy egy USB 3.0-s portba és kész. Ezeknél az előlapoknál mi szerepe van a pcb-nek? Csak annyi, hogy ebbe vannak beültetve a csatik, hogy egyszerűbb legyen a felfogatás? -
#15118
Bari
Modder
superecneB
#15117
Bari
Modder
válasz
superecneB
#15117
üzenetére
Szia
Szerintem barkácsolással megoldható. Ha az USB 3-as csatikról azok sérülése nélkül le tudod bontani a műanyag házat, és az eredeti csatlakozók nem egy közös nyákon vannak akkor kis kreativitás csak a helyükre betenni.
Ha az eredeti előlapi panel egy nyákon van bonyolultabb a dolog, mert abba az usb3-as csatlakozókat nem tudod beültetni, azt a részt ahol a csatlakozók lennének ki kell vágni belőle. Az usb3-as csatikat pl meleg-ragasztóval lehet a helyükön rögzíteni a műanyag burkolatban. -
#15117
superecneB
őstag
superecneB
őstag
-
#15116
tornas
őstag
lukaszokni
#15115
tornas
őstag
válasz
lukaszokni
#15115
üzenetére
"Akkor biztos sok tapot szedtel mar szet.
"Elég sokat, és még itthon is van vagy 50 db.
Meg még amiket a neten és a PH fórumon is tanulmányoztam."Megmondod nekem, hogy akkor a ket 8pines alaplapi kabel kozul melyiket dugjam be? A sima egybe nyolcasat, vagy a 2x4-eset? Vagy mindegy abszolut?
Mindegy...
"Remover reszeleshez meg sok turelmet kivanok.
"Meg lesz...
-
#15115
lukaszokni
aktív tag
tornas
#15114
-
#15114
tornas
őstag
lukaszokni
#15113
tornas
őstag
válasz
lukaszokni
#15113
üzenetére
"Honnan tudtad, hogy Seasonic?!
"Felismerem az elektronikáját...
"Mellesleg fogalmam sincs, hogy milyen csati van rajta, soha nem láttam még ilyet. Majdnem ugyan az, mint az alaplapi 8pines, csak máshol vannak rajta a lesarkítások.
"Pedig az egy 4+4 pin EPS csatlakozó a CPU plusz energiaellátására, ami az alaplapokon szokott lenni. De van 6+2 pin PCI-E csatlakozó is, az meg a VGA kártya kiegészítő tápcsatlakozója. A kettőnek viszont valóban nem egyforma a sarkazása és a sárga-fekete drótok kiosztása sem.
A pin remover-edet, mint megoldásodat, mindenképpen kipróbálom majd!
Eddig két gombostűvel oldottam meg ezt, némi mély karcolásokkal együtt az ujjamon, amit a kihúzott drótvég okozott.
-
#15113
lukaszokni
aktív tag
tornas
#15112
lukaszokni
aktív tag
válasz
tornas
#15112
üzenetére
Honnan tudtad, hogy Seasonic?!
Akkor leteszek ez irányú tervemről. Igazából harisnya spórolás végett lett volna jó, ha nem kellett volna vele foglalkoznom, de akkor feléig bevonom ezeket is és a ház hátuljában eldugom a maradékot.
Mellesleg fogalmam sincs, hogy milyen csati van rajta, soha nem láttam még ilyet. Majdnem ugyan az, mint az alaplapi 8pines, csak máshol vannak rajta a lesarkítások.Egy kis más is:

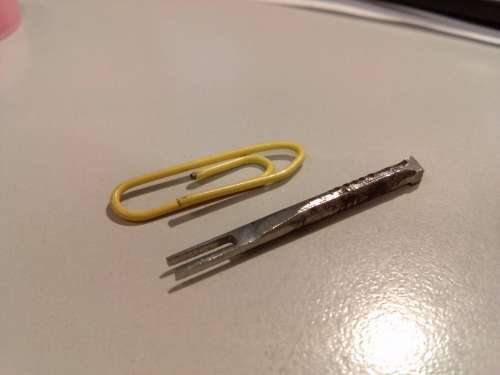

Egy 100-as szög darabka új élete.
Egy satu, fémfűrész, három féle tűreszelő, 5 óra reszelés.
tökéletes pin remover lett belőle.
-
#15112
tornas
őstag
lukaszokni
#15111
tornas
őstag
válasz
lukaszokni
#15111
üzenetére
Hi!
A szigetelést elolvasztani nem fogja, de a tápegység belsejének a hűtését ronthatja. Én nem javaslom, hogy így belegyömöszöld a tápcsatit a tápegység belsejébe! Inkább sodord össze a fölösleges csatlakozót rendesen és a tápegység kimeneti kábelkötegének a tövében rögzítsd kábelkötegelővel!
Hab a tortán, hogy a primer oldalra (--> 230 V illetve egyenfesz 320 V) is átlóg a képeden látható tápcsati. Valamint hozzáér(het) a PFC/PWM IC kis paneljához is, ami szintén a primer oldalon van.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Szóval, ezt a megoldást inkább felejtsd el! Veszélyes is...
Kár lenne ezt jófajta kis Seasonic tápot így megbuherálni.
-
#15111
lukaszokni
aktív tag
lukaszokni
aktív tag
Sziasztok!
Elkezdtem harisnyázni a moduláris tápomat, és van egy számomra felesleges kábel beépítve a 24pin és 8pin mellé, egy másmilyen csatlakozós 2x4pines valami (passz).
Az a kérdésem, hogy a képen látható módon begyűrkésztem a táp belsejébe, és jó lesz ez így, vagy félnem kell, hogy a tranyók bordája elolvasztja a szigetelését?
Illetve a bal oldalon a nagy kondi felett beforrasztott nyákot egy ici-picit feszíti. Az kilágyulhat ettől?
Szal maradhat így a kábel, vagy ne erőltessem a dolgot?Előre is köszi!
-
#15107
PHM
addikt
oroszbence
#15106
PHM
addikt
válasz
oroszbence
#15106
üzenetére
Kapcsolónak például mikrokapcsolót használhatsz, olyat,
aminek van egy kis karja.
A led szalagok döntő többsége 12V feszültségről működik,
elemmel táplálni nem túl célszerű őket.
A helyedben inkább egyedi ledeket alkalmaznék,
a tápfeszültséget meg egy lítium akkuból nyerném. -
#15106
oroszbence
tag
oroszbence
tag
sziasztok olyan lámpát szeretnék építeni a fiókomba ami világit amíg nyitva van.
Az 5letem az hogy LED szalaggal valósítom meg a fényt az áram forrást pedig elemekkel. a kérdés a kapcsoló rendszer, illetve hogy milyen elemet elemeket lenne érdemes használni ? -
#15105
Lompos48
nagyúr
800.henrik
#15104
Lompos48
nagyúr
válasz
800.henrik
#15104
üzenetére
Mindkettőnél 20mA van megadva áramként az adatlapban. 20 kék és 20 fehér ezek szerint (20+20)x20mA=800mA-t fog fogyasztani. 5V-os táp esetén ez 4W fogyasztás. Ismétlem: előtétellenállások kötelezőek.
-
#15103
Lompos48
nagyúr
800.henrik
#15102
Lompos48
nagyúr
válasz
800.henrik
#15102
üzenetére
Sorba egyet mindegyikből. Párhuzamosan mindegyiket külön előtétellenállással akármennyit, addig amíg az 5V-os forrás bírja árammal.
-
#15102
800.henrik
senior tag
Magamban már töbször lezongoráztam, hogy miért tartom lehetségesnek a cserét, csak mivel még nem csináltam ilyet, illetve nem vagyok a tápok nagy szakértője, ezért várok megerősítéseket hozzáértőbbektől.
"
Egy satu, fémfűrész, három féle tűreszelő, 5 óra reszelés.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
- Samsung Galaxy Xcover 5 64GB Kártyafüggetlen, 1Év Garanciával
- LG 32GS95UE - 32" OLED / UHD 4K / 240Hz - 480Hz & 0.03ms / 1300 Nits / NVIDIA G-Sync / AMD FreeSync
- ÁRGARANCIA!Épített KomPhone i7 14700KF 32/64GB RAM RX 9070 XT 16GB GAMER PC termékbeszámítással
- ÁRGARANCIA!Épített KomPhone i5 10600KF 16/32/64GB RAM RTX 3050 6GB GAMER PC termékbeszámítással
- LG OLED Televíziók: FRISS SZÁLLÍTMÁNY -30%
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
