Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#77954
Dr. Szilikát
őstag
Szajo
#77953
Dr. Szilikát
őstag
Kondit áthidalni eleve nem lehet, hiszen annak zárlata okozta a pukkanást is, miközben DC 325 V tápot zárt össze.
Nélküle (szakadás) sem merném bekapcsolni, mert a hiánya is ki tudja nyírni a MOSFET-et, túl nagy feszültségcsúcsok alakulnak ki rajta, időben rövidebb / meredekebb visszafutás mellett és abból is pukkanás következik.
De ilyenkor, ha már szakadt az ellenállás, a MOSFET amúgy is tönkre szokott menni, mert a zárlatos kondi felhúzta a 325 V irányába, miközben a Gate marad lent és az is zárlatos lesz, utána küldi a feszültséget az IC-re, majd az is szétrobbanhat és még a legszebb, amikor szenes feketére kiég a panel, rézfólia egyes részei.
Félmunka is könnyen vezethet ilyen irányba, hogy legközelebb már a panel is szétég, egy hibás döntés következtében. Pláne még izzólámpás védelem nélkül. Megjegyzem, arra is vannak technikák és mivel maga az áramkör nem bonyolult, ki lehet éppen javítani a látszólag félelmetesen kiégett panelt, letisztítani stb.
A Source-ellenálláson eső feszültséget figyelve a tranzisztor áramát korlátozza az IC, azt sem merném soha rövidre zárni, hiszen akkor primer áramkorlát nélkül marad a rendszer --> füst.
Előbb nem részleteztem, hogy a kondenzátor ilyen tervezése, amikor az ellenállásra csatol vissza valamennyi impulzust, történhetne éppen bizonyos okkal is, de tekintve, hogy más tápegységek teljesen jól tudnak működni ezen kártékony megoldás nélkül is, gyakorlatilag nem lenne szabad erőltetni.
-
#77952
Dr. Szilikát
őstag
Szajo
#77950
Dr. Szilikát
őstag
Az csak a Philips egyik ajándéka a szervizek részére, az alulméretezett kék kondi képében.
A dolog érdekessége, hogy a drain-en előálló feszültségcsúcsok mérséklésére használatos kondi másik vége egy normálisabb konstrukciónál simán megy GND-re, dolgát épp úgy ellátja.
Hogy ehelyett D-S közé kötik, így zárlat esetén ki tudja égetni az áramérzékelő source-ellenállást, annak lesz egy olyan következménye, hogy a megemelkedő feszültség ki tudja nyírni a tápvezérlő IC-t és a MOSFET-et is, ami a javító szakembernek további munkálatokat jelent.
Mert azt talán túl egyszerűnek gondolta a Nagy Tervező, hogy a kondi zárlata csak a draint zárná GND-re, mert akkor esetleg csak kondenzátort és olvadóbiztosítékot kell cserélni, amint azt élő példák is bizonyítják. Más típusoknál legalábbis, ahol mondjuk nem pont a szívatásra hajtott a kitervelő tervező.
-
-
#85619712
törölt tag
Jól mondja CPT.prik, annyit még hozzátennék, hogy kikapnám azt a fetet is a helyéről, és ha bármilyen ellenállás mérhető ellenállásmérővel a g-s valamin g-d lábak között akkor a fet kuka, ott szakadásnak kell lennie. Mérés előtt és két mérés közben a három lábát kösd össze a fetnek!
-
CPT.Pirk
Jómunkásember
A kék kondi oldalán van felirat, azt leolvashatod. Valahol pár nF körül lesz, de nagyfeszt tűrő kivitelben. Mellette az ellenállás is kuka, az 0.33Ohm, 2-3W teljesítményű kivitelben.
Ezt a két alkatrészt forraszd ki, aztán ha szakadásmérővel nem mérsz zárlatot a fet lábai között, akkor rendben van. Vigyázz, mert a szakadásvizsgáló feltöltheti a fet gate-jét, kinyitva így a fetet, ami így zárlatot mutathat, holott csak bekapcsolt. Ilyen esetben a gate-et földeld egy pillanatra.
*a D9105 diódát is ellenőrizd szakadásvizsgálóval, mert kicsit kormos. - bár valszeg csak rákerült, nem ő füstölt.
-
Attix70
aktív tag
Nézd meg, hogy a vezérlő test bemenete tényleg jól le van-e testelve. Na meglévő test vezetékhez kösd hanem a karosszériára csavaros kötéssel. Induláskor elég jelentős a motorok áramfelvétele és minél nagyobb a test felé az ellenállása annál nagyobb feszültség fog esni.
(#63013) pjen : Autó hangosításnál fontos, hogy minél kisebb feszültség essen a tápkör vezetékein (230V-nál 2V-ot észre se lehet venni, de 14V esetében már jelentős)
-
Kernel
nagyúr
A relék tekercseit az elektronika vezérli, csak arra a rövid időre húz meg (mindig csak az egyik), amíg a zármotor biztosan elvégzi a dolgát.
1-2 mp például, vagy nem emlékszem, de van olyan vezérlő, ahol ezt módosítani is lehet. Tehát ez az impulzusműködésű rendszer, de van másféle is.
A vezetőoldali motorba épített mikrokapcsolónak pedig az a szerepe (nem végálláskapcsoló), hogy azzal vezérelni lehet a többi zár működését is, ha kézzel húzgáljuk, megy vele a többi is.
-
Kernel
nagyúr
Nyitáskor normális esetben meg sem mozdul a zárórelé. A vezérlésnek nincs is oka rá, hogy feleslegesen rángassa.
De ez már megint olyan (ami a fórumon máskor is előfordul), hogy erről nem beszélni kell, hanem egyszerűen méréssel kimutatni a tényleges okot.
A zár indulásának pillanatában van egy nagy áramimpulzus, ami esetleg létrehozhat valamennyi feszültségesést a vezetékezésen, illetve a relé netán beégett érintkezőjén.
(#62999) Agyturbina
Ezért nem lehet prell (ha jól működik), mert az a relé csak alaphelyzetben áll, testre zár. Itt a testre zárt oldalon jelenik meg valami feszültség, annak pontos okát kellene kideríteni.
(#63003) Samus
Mint mindent gyakorlatilag, én ilyet is megoldok a 75 W-os pillanatpákával, legfeljebb rövidített heggyel növelem a teljesítményt, ha szükséges. (Feltételezve, hogy az áramellátás is lehetséges.)
-
Kernel
nagyúr

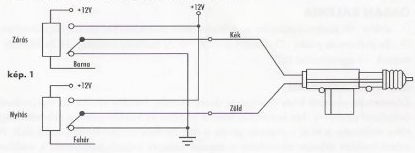

Többféle rendszer elképzelhető, alapesetben ott nem is jelenhet meg feszültség:
Tehát egy polaritásváltó kapcsolásról beszélünk, nyugalmi helyzetben mindkét relé testre zárja a motort. Ha meghúz a nyitórelé, a záró meg sem mozdulhatna.
Az okot, illetve áramkört kellene pontosan tisztázni.
-
#62309
tordaitibi
veterán
Szajo
#62305
Mivel a 2 amperen (ami gyakran ennek a kozelbe sincs amugy se) a ket eszkoz osztozkodik, ertheto.
Van komolyabb szivartolto ami tenyleg tudja egyszerre a az 1 es 2 ampert a ket aljtaton, vagy a kameranak rendelsz ebayrol egy par 100 forintos 5v step-down modult es fixen beteszed a muszerfal ala valahova. En ezt ajanlanam, gyujtasra kotve, ha tolatokamera akkor a tolatolampa pozitivra, ha allandoan kell mukodnie akkor egy kulon kis kapcsolo, vagy full extrasan egy gyujtas levetel utani tetszoleges kesleltetessel kikapcsoltatni.Szerk, most olvastam megegyszer, lehet rosszul ertelmeztem de az usb tap 5v, arra direkt 12 voltot csak akkor adjal ha elotte erzekeny bucsut vettel a szobanforvgo eszkoztol es mar nincs ra szukseged...
