Új hozzászólás Aktív témák
-
@matthew@
őstag
Sziasztok!
Lehet nem jó topikba írok, de sztem itt is tud vki segíteni. A kérdésem a következő lenne: van egy Gigabyte SuperB 460W-s tápom és tervezek egy Asus HD6950-et amihez kell 2 db 8 pin-es PCIe-s csati viszont nekem alapból csak 1db 6-os van. De találtam ilyen átalakítót: [link] és ezekkel ha jól gondolom működőképes lenne a szerkezet, mivel a tápomon, van 4 db olyan csati amiből az előbb linkelt segítségével tudok csinálni 2-ből 1 8 pin-es VGA csatit és mivel ebből 2 kell így pont 4 db olyan csati kéne ami átalakítható 8 pin-essé ezzel az átalakítóval. Itt a tápom gyártói oldalán található specifikáció.
Bocsi a nem túl szakszerű megfogalmazásért, de tőlem csak ez tellik
sajna ehhez még nem értek, ezért is jó lenne ha vki segítene nekem ebben. Előre is köszi a helpet! -
mr_ricsi
veterán
A tápod 5V-jára kell kötni a tekercset. A tekercs kivezetései közé kell egy 1N4003-1N4007 dióda záró irányban, hogy az önindukciós feszültség ne csettegjen rá az 5V-os ágra kikapcsoláskor.
A relé két áramkörös, én összekötném a két kontaktust.A 230V-os vezetékek csatlakozásait zsugorozd. Olyan vezetéket kell használni, aminek a szigetelése bírja a hálózati feszt. (0,5mm2-es H05V-K)
Olyan helyre tedd a relét, ahol semmiképpen nem folyhat rá a víz. Tehát véletlenül sem a ház aljára, ahol összegyűlhet a lötyi. -
zeix
senior tag
Sziasztok!
Szeretnék bekötni egy kapcsolórelét a gépbe, hogy áramot adjon a 220V-os vízpumpának.
Milyen relét ajánlatok hozzá?
Nálam most van egy Galanz JD1-1B típusú, de ahogy látom ez pont fordítva működik, mint ahogy nekem kellene. Ha nem kap áramot, akkor zárja a 220-as ágat. -
#11196
mr_ricsi
veterán
DonThomasino
#11192
mr_ricsi
veterán
válasz
DonThomasino
#11192
üzenetére
"Egy 40W os 24V os izzóval terhelem.
29,8V Terhelés nélkül
28.4V a feszültség az izzóval terhelve"Izzónak a kb. valós teljesítménye: 28.4V/24V*40W=47W (elvileg négyzetes az összefüggés, de a melegebb izzószál ellenállása megnő, ami korlátozza az áramot.)
Szekunder áram:
47W/28.4V=1.65ATerhelés ellenállása=28.4V/1.65A=17.21 ohm
Szek. tekercs belső ellenállása=(29.8V-28.4V)/1.65A=0.85 ohm24V/50W-os pákával:
Páka ellenállása=24V^2/50W=11.52 ohmSzükséges ellenállás:
29.8V*11.52ohm/(11.52ohm+0.85ohm+Rsz)=24V
egyenlet átrendezve:
Rsz=29.8V*11.52ohm/24V-11.52ohm-0.85ohm= 1.934ohm ~2ohmEllenállás teljesítménye:
P=(29.8V*2ohm/(11.52ohm+0.85ohm+2ohm))^2/2ohm=8.6WA primer oldalon:
Rp=(230V/29.8V)^2*2ohm=119 ohm ~120ohm
A teljesítmény ugyanannyi, vagyis 8.6WEz kell a 2. trafódhoz.
-
#11195
dudika10
veterán
DonThomasino
#11194
dudika10
veterán
válasz
DonThomasino
#11194
üzenetére
Ott van már mind a kettőhöz.
1,25Ohm-os (minimum) 5W
2,2Ohm-os és (minimum) 8,8WFejben számoltam, de jónak tűnik. Megadtam a képleteket is, így magad is utánaszámolhatsz.
Igen, ezek a 24V-os ágra mennek.
Ha a 230V-os ágra szeretnél rakni akkor is használhatóak lennének a képletek, csak akkor számolni kéne az áttétellel. -
#11193
dudika10
veterán
DonThomasino
#11192
dudika10
veterán
válasz
DonThomasino
#11192
üzenetére
Mind a kettőt az 50W-os pákához?
P=U*I
Innen meg van adva a P (50W) és az U(24V) amiből az I kijön (2A).
Ha tudod az I-t és azt, hogy az ellenállásokkal 2,5V-ot és 4,4V-ot szeretnél ejteni, akkor az R=U/I képletbe beírod a két feszültséget és a 2A áramot, és kijön, hogy az első esetben egy 1,25Ohm-os (minimum) 5Wos ellenállás kell a második esetben egy 2,2Ohm-os és (minimum) 8,8W-os ellenállás kell. -
#11192
DonThomasino
veterán
mr_ricsi
#11190
DonThomasino
veterán
válasz
mr_ricsi
#11190
üzenetére
Kipróbáltam, a primer ágon amit mondtál, és működik szépen ahogy mondtad.
Közben előszedtem egy másik trafót ami ugyanúgy 220V/24V amivel kísérletezek.
Egy 40W os 24V os izzóval terhelem.29,8V Terhelés nélkül
28.4V a feszültség az izzóval terhelve
27V a 47OHM 5W ellenállással és az izzóval
26,8V a 56 OHM 5w ellenállással és az izzóvalHa lehet tovább növelni az ellenállás méretét.
Megtennéd hogy méretezel nekem 1-1 ellenállást( 230 as ágra; 24 es ágra) mindkét trafóra külön.1. trafó 26,5V ra hogy 24V legyen
2. trafó 28,4Vra hogy 24V legyenKöszönöm
-
dudika10
veterán
válasz
mr_ricsi
#11190
üzenetére
Értem mit mondasz. Csak elbeszéltünk egymás mellett. Én is ugyan ezt mondtam:
(#11188) dudika10:
... 230V-ot csökkented 220V-ra, így a trafó áttétele miatt a másik oldalon 28 helyett 27V fog megjelenni (feltéve, hogy jól mértél). Így a páka még mindig többet kap 24V-nál, de így sem lesz semmi baja. ...Ez ugyan az, csak a másik oldalról konkrét számolás nélkül, de ugyan az volna a végeredmény mint nálad.
-
mr_ricsi
veterán
válasz
dudika10
#11188
üzenetére
"Erre gondoltam. Ha ezt sorosan kötöd a pákával az nem jó szerintem."
Miért nem?
A páka ellenállása 24V^2/50W=11.52 ohm, akkor a 0.56 ohmos ellenálláson 0.56/(0.56+11.52)=4.63% esik. Ugyanaz a primer oldalon 10V/230V= 4,34%.P=(0.56/(0.56+11.52)*24V)^2/0.56=2.21W amit egy 5W-os ellenállás kényelmesen kibír.
-
#11188
dudika10
veterán
DonThomasino
#11186
dudika10
veterán
válasz
DonThomasino
#11186
üzenetére
Nem támadó jelleggel írtam és nem nézlek le azért, mert nincs tapasztalatod a témában, hiszen Te is biztos tudsz olyat amit én nem és azt én kérdezem meg Tőled.
De 2 oldalon keresztül lassan ugyan azt írjuk és nem olvasod el elég figyelmesen.
Akkor most összefoglalom:
2 megoldás van:
a) 230V-ot csökkented 220V-ra, így a trafó áttétele miatt a másik oldalon 28 helyett 27V fog megjelenni (feltéve, hogy jól mértél). Így a páka még mindig többet kap 24V-nál, de így sem lesz semmi baja.
Ha elég nagy ellenállást raksz a 230V-os oldalra, akkor lecsökken a 230V és a trafó áttétele miatt megjelenik a másik oldalon a 24V.
Ha az általad mért értékekre támaszkodunk (28V), akkor 200V-ra kéne csökkenteni a 230V-ot.Ez a megoldás nagyon veszélyes, nem ajánlom.
b) a 24V-os oldalon csökkented a 28V-ot 24V-ra egy ellenállással. Én ezt ajánlom.
Fejszámolás után nekem ide egy 2Ohm/8W-os ellenálás jött ki, de ennek remélhetőleg mindjárt utánaszámol valaki.mr_ricsi:
"24V os ágon 1 ellenállással nem lehet megoldani?"
Dehogynem, ha az egy 0,56-0,75 ohm/5W-os darab.Erre gondoltam. Ha ezt sorosan kötöd a pákával az nem jó szerintem.
-
mr_ricsi
veterán
válasz
dudika10
#11184
üzenetére
"Biztos jól számoltál? Lehet én rontottam el, de nem ártana ha valaki utánaszámolna.
28V-ból akarunk csinálni 24-et, nem?"
Lehet, hogy mindketten jól számoltunk.
Én végig azt vettem alapul, hogy a 220V-ra méretezett trafó 230V-ra van dugva, ezért 10 V-ot kell ejteni a primer oldalon. Ehhez számoltam mind a primer oldali, mind a szekunder ellenállást.
Te a 28-ból szeretnél 4V-ot, azaz 16-17%-ot ejteni a feszültségen, én pedig 5% körülit. Ezért számoltunk eltérő értékeket. De a számításunkban kb. 3x-os különbség van, így ránézésre mindkettőnké lehet helyes számítás. -
#11185
mr_ricsi
veterán
DonThomasino
#11183
mr_ricsi
veterán
válasz
DonThomasino
#11183
üzenetére
"Szerinted nem lenne célravezetőbb a 24V ágat piszkálni?"
Szerintem az egésznek nincs semmi értelme, mert a 27V-től sem lesz baja a pákának. Leégni nem tud, hiszen adott hőfoknál úgyis kikapcsol. -
#11184
dudika10
veterán
DonThomasino
#11183
dudika10
veterán
válasz
DonThomasino
#11183
üzenetére
Eddig mindenki azt mondta, hogy NE játssz a hálózati fesszel és a 24V-os ágra rakj egy ellenállást.
Erősködtél, ezért kiszámolták neked, hogy a 230V-os ágra mekkora ellenállás kell. De már 3-szor minimum leírták, hogy a 24V-osra mennyi kell...A 24Vos ágra rakj egy szerencsétlen 0,56-0,75 ohm/5W ellenállást (remélem mr_ricsi nem számolta el, nem számoltam utána) és készen is vagy. Hagyd békén a 230V-os ágat, mert az eddigi kérdezgetéseid alapján nincs elég tapasztalatod, és meg fogod ölni magad.
mr_ricsi:
Gyors fejszámolással nekem a 24V-os ára 2Ohm 8W jött ki.
Biztos jól számoltál? Lehet én rontottam el, de nem ártana ha valaki utánaszámolna.
28V-ból akarunk csinálni 24-et, nem? -
#11182
mr_ricsi
veterán
DonThomasino
#11181
mr_ricsi
veterán
válasz
DonThomasino
#11181
üzenetére
Amikor hidegen bekapcsolod a pákát, jó eséllyel lesz 19-20 db kiégett búzaszem izzód...
"24V os ágon 1 ellenállással nem lehet megoldani?"
Dehogynem, ha az egy 0,56-0,75 ohm/5W-os darab. -
#11180
Petzval
senior tag
DonThomasino
#11179
Petzval
senior tag
válasz
DonThomasino
#11179
üzenetére
A fojtó egy vasmagos tekercs amin átmegy az áram és az indukció miatt fojtódik.A higanygőz lámpák egy része is fojtóval megy.
-
#11179
DonThomasino
veterán
DonThomasino
veterán
24V os ágon 1 ellenállással nem lehet megoldani?
Olvastam, más fórumon hogy vki vmi 125W os HLGI fojtót rakott be, a 24V os ágra hasonló esetben.
Az micsoda? Vmi higanygőz izzó? -
#11178
mr_ricsi
veterán
DonThomasino
#11177
mr_ricsi
veterán
válasz
DonThomasino
#11177
üzenetére
Egy nem elég. 14 db kellene sorba kötve.
(Bolti új áron úgy 15-20 ezer Ft.)
-
#11176
mr_ricsi
veterán
DonThomasino
#11174
mr_ricsi
veterán
válasz
DonThomasino
#11174
üzenetére
"Egy 20W os kevésbé melegedne?"
Igen.
De az 5W-ot is én már eleve duplán túlméreteztem. -
dudika10
veterán
válasz
fero02
#11170
üzenetére
Körberagasztod szigszalaggal vagy hasonló, így csak a legvége ég meg a kábelnek, marad rajta egy kis korom, azt letörlöd és kész is a tökéletesen blankolt kábel. Még egyszer nem okozott rövidzárat pedig már több10 darabot forrasztottam.
(#11173) fero02: nem tudom, miután az öngyújtó nálam mindig működik, ezért nem is kerestem más megoldást. -
#11171
mr_ricsi
veterán
DonThomasino
#11164
mr_ricsi
veterán
válasz
DonThomasino
#11164
üzenetére
"Pont ezért porcelánból nem lenne szerencsésebb?"
Egy 5W-os ellenállás milyen más formában létezik szerinted? Huzalellenállás van a belsejében, és kívülről valami kerámia burkolja.Ha 5W-os helyett 20W-ost veszel, az a kiterjedésében is nagyobb. Be fog férni a trafó mellé?
-
fero02
nagyúr
válasz
dudika10
#11166
üzenetére
Én azt hívom taknyolásnak.
Ha ratyi a kábel minősége, vagy nagyon nagyon vékony a szál, akkor elég, vagy nem jól futattható be cinnel...meg többször találkoztam olyannal is, h az elvezetett hő miatt berepedezett és később a használat során lejött a kábelről a szigetelő réteg és olykor rövidzárat csinált.
Ha olyan eszközt kapok, ahol ilyen kábellel kell dolgozni (pl szakadt füles madzag), akkor ha tehetem inkább cserélem őket.
-
#11169
Petzval
senior tag
DonThomasino
#11164
Petzval
senior tag
válasz
DonThomasino
#11164
üzenetére
Nekem gyanús hogy ez huzalellenállás. Az első ellenállás alját nézd nagyítva a recésség az huzal. Ott a dróton nincs bevonat azért lehet a bilinccsel állítva változtatni az ellenállást
-
#11168
Petzval
senior tag
DonThomasino
#11164
Petzval
senior tag
válasz
DonThomasino
#11164
üzenetére
A porcellán csak hordozóanyag az ellenállás fémréteg.A huzalellenállás a jobb.
-
-
#11163
mr_ricsi
veterán
DonThomasino
#11160
mr_ricsi
veterán
válasz
DonThomasino
#11160
üzenetére
"Ha túl melegszik akkor az elég?"
Láttam olyat, ami hónapokig ment vörösen izzva. -
dudika10
veterán
-
#11159
mr_ricsi
veterán
Wind-Storm
#11153
mr_ricsi
veterán
válasz
Wind-Storm
#11153
üzenetére
"A lényeg hogy a lehető legvékonyabban és szebben csináljam meg a dolgot, "
Szebben? A zsugor úgyis eltakarja...Ha nem vörösréz a vezetéked, akkor a pákahőmérsékleted alacsony. Vagy esetleg ólommentes forraszanyaggal próbálkozol. Vagy piacon vetted az ónt, és kínai felirat van a címkéjén.
-
#11156
mr_ricsi
veterán
DonThomasino
#11142
mr_ricsi
veterán
válasz
DonThomasino
#11142
üzenetére
"Van itthon egy ellenállásom 15ohm 20W 5% és elég bikának tűnik.
Zöld henger alakú kerámia.
Ez jó lehet?"
227V lesz vele a 230-ból, és szinte semmi csökkenést sem fogsz tapasztalni a szekunder oldalon."Beszéltünk az ellenállás melegedéséről"
Igen."érdemes vagy kell ezt hűteni esetleg?"
Nem. Ha túl meleg, akkor nagyobb teljesítményű kell belőle."Kb hány fokra fog melegedni?"
Ki tudhassa aztat Még meg sincs, nem tudható az értéke, meg hogy a házban hogyan szellőzik. -
#11155
fero02
nagyúr
Wind-Storm
#11153
fero02
nagyúr
válasz
Wind-Storm
#11153
üzenetére
Nem a vastagsága miatt kérdezte. Azon egy speciálisnak mondható bevonat van, ami szigetel is egyben. Azt mókásabb forrasztani.
Igen, az.
-
#11154
Petzval
senior tag
DonThomasino
#11151
Petzval
senior tag
válasz
DonThomasino
#11151
üzenetére
Be kell futtatni cinnel az összes véget a vezetékét és az ellenállásét is és utána lehet összeforrasztani, ez alap a forrasztásoknál.
-
#11153
Wind-Storm
őstag
mr_ricsi
#11150
Wind-Storm
őstag
válasz
mr_ricsi
#11150
üzenetére
Hehe.......
csak majdnem, a gép power gombjának a vezetékét akarom visszaforrasztani a helyére de úgy, hogy még újra is tudjam zsugorcsövezni ami szintén elég vékony..
A lényeg hogy a lehető legvékonyabban és szebben csináljam meg a dolgot, mert csak akkor lesz jó.(#11148) fero02
Ez az? [link] -
#11150
mr_ricsi
veterán
Wind-Storm
#11141
mr_ricsi
veterán
válasz
Wind-Storm
#11141
üzenetére
"de hát ez olyan vékony és nekem amúgy sem működik ez a dolog..."
Fülhallgató zsinórt akarsz forrasztani? -
#11149
Petzval
senior tag
DonThomasino
#11146
Petzval
senior tag
válasz
DonThomasino
#11146
üzenetére
Először futtasd be cinnel az összes véget külön.Utána lehet összeforrasztani. Nem kell zsír a huzalcinek gyantásak ami osxidmentesít.
-
#11148
fero02
nagyúr
Wind-Storm
#11147
fero02
nagyúr
válasz
Wind-Storm
#11147
üzenetére
Igen, úgy jó lesz. Előtte azért próbálgasd egy másik kábelen is (vastagabbon), hamar rá fog állni a kezed, könnyen rá lehet érezni.
Én ilyet használok. Olcsó és jó.
-
#11145
Petzval
senior tag
Wind-Storm
#11141
Petzval
senior tag
válasz
Wind-Storm
#11141
üzenetére
Mindenesetre a sodrás irányába csavarva tömörítsd be a sodrott vezetéket ha blankoltad.Mert ha a belsejében szalad a cin akkor vastag lesz a forrasztás.
A gyantás cinhez nem kell forrasztózsír a gyanta oxidmentesít. -
#11144
PHM
addikt
DonThomasino
#11142
PHM
addikt
válasz
DonThomasino
#11142
üzenetére
Kevés az ellenállása. 47 ohm kellene legalább.
Wind-Storm: Kis gyakorlással kenőcs nélkül is menni fog. -
#11143
fero02
nagyúr
Wind-Storm
#11141
fero02
nagyúr
válasz
Wind-Storm
#11141
üzenetére
Blankolás és sodrás után belemártod forrasztó kenőcsbe, majd egyik oldalról a cint, másik oldalról a pákát érinted hozzá a kábelhez. Gyönyörűen és egyenletesen végig fog futni rajta az cin.
-
#11141
Wind-Storm
őstag
Wind-Storm
őstag
Egy gyors kérdés, sok kis apró szálból álló vezetéket (talán sodort ha jól tudom..) szakszerűen hogyan lehet befuttatni forrasztóónnal?
Hallottam olyat hogy a vezetéket kell melegíteni és ráfut magától a dolog, de hát ez olyan vékony és nekem amúgy sem működik ez a dolog... -
#11140
DonThomasino
veterán
mr_ricsi
#11139
-
#11139
mr_ricsi
veterán
DonThomasino
#11138
mr_ricsi
veterán
válasz
DonThomasino
#11138
üzenetére
"Lehet akár huzalos potméter is ami 100OHM 5W os?"
5W-osban nemigen fogsz mást találni, csak huzalosat.
A 100 ohmoson 20V esik, és 4-4,5 W-ot fűt el, ezért nagyon meleg lesz. Biztosítani kell, hogy megfelelően szellőzzön, és ne érjen hozzá a ház műanyag részeihez."Biztos jó lesz ez így nem fog elégni vagy ilyesmi?"
Azért írtam 47ohm/5W-ost, mert azt csak 2 W fűti, ezért nem lenne annyira forró. De lehet még 56ohm/5W is."Ez akár a 230V os vezetéken is lehet sorosan a trafó előtt?"
Szigorúan a próba idejére: igen."47ohm/ 5W mindegy milyen típusu ellenállás?"
Miből lehet választani -
#11138
DonThomasino
veterán
PHM
#11137
-
#11137
PHM
addikt
DonThomasino
#11136
PHM
addikt
válasz
DonThomasino
#11136
üzenetére
Elvileg lehet, de gondoskodni kell az érintés védelemről.
-
#11136
DonThomasino
veterán
DonThomasino
#11135
DonThomasino
veterán
válasz
DonThomasino
#11135
üzenetére
Ez akár a 230V os vezetéken is lehet sorosan a trafó előtt?
47ohm/ 5W mindegy milyen típusu ellenállás? -
#11134
mr_ricsi
veterán
DonThomasino
#11133
mr_ricsi
veterán
válasz
DonThomasino
#11133
üzenetére
Ez így együtt jónak tűnik.
Mivel félted a pákát, -gondolom- a trafót terhelés nélkül mérted. Ha úgy volt 27-28V, akkor nem kellene aggódnod, mert amikor megterheli a páka, le fog ez esni.
De ha mindenáron csökkenteni akarod a feszt, akkor egy 47ohm/5W ellenállást forrassz be sorosan a primer oldalra. Feltéve, hogy van helye a trafó házában. Ha nem fér el, akkor én nem foglalkoznék vele.
-
#11132
mr_ricsi
veterán
DonThomasino
#11130
mr_ricsi
veterán
válasz
DonThomasino
#11130
üzenetére
Ez a trafó egy gyári pákatrafó, és pontosan hozzávaló pákát vettél?
ugyanis ha egy egyszerű trafó hajtja, akkor a pákában kell lennie a hőfokszabályzásnak, méghozzá valami bimetall formában.
-
#11131
dudika10
veterán
DonThomasino
#11130
dudika10
veterán
válasz
DonThomasino
#11130
üzenetére
Amenynibeben 230V-ról 28-at ad, akkor igen.
Fentebb megtalálod a kulcsot is a rejtélyhez: "És nem is kellhet másnak rajtad kívül, mert ez csak 5% fesz emelkedés, miközben a hálózat +10...-15% tűréssel szokott megadva lenni." -
#11129
dudika10
veterán
DonThomasino
#11128
dudika10
veterán
válasz
DonThomasino
#11128
üzenetére
De értsd meg, ha 230V-al 28-at ad, akkor 220-al ~27-et adna.
-
#11128
DonThomasino
veterán
dudika10
#11126
-
#11127
Petzval
senior tag
DonThomasino
#11116
Petzval
senior tag
válasz
DonThomasino
#11116
üzenetére
Tulajdonképpen van állítható áttételű trafó de az horribilis össszegbe kerül.
-
#11126
dudika10
veterán
DonThomasino
#11124
dudika10
veterán
válasz
DonThomasino
#11124
üzenetére
Én még mindig azt nem értem, hogy minek?
1V a különbség szekunder oldalon a 220V és a 230V között nagyjából. Ezt az a szerencsétlen páka mindenféle gond nélkül eltűri.
-
#11125
Kvazár
őstag
DonThomasino
#11124
Kvazár
őstag
válasz
DonThomasino
#11124
üzenetére
Ki!
-
#11122
mr_ricsi
veterán
DonThomasino
#11116
mr_ricsi
veterán
válasz
DonThomasino
#11116
üzenetére
"Biztos hogy nincs ilyen bolti forgalomban ? 230-V>220V"
Biztos.
És nem is kellhet másnak rajtad kívül, mert ez csak 5% fesz emelkedés, miközben a hálózat +10...-15% tűréssel szokott megadva lenni. -
mr_ricsi
veterán
-
Kvazár
őstag
válasz
Kvazár
#11115
üzenetére
Előző hsz.-emet sztornóznám, mert a 7824 csak 1 A-t bír. Marad a szekunder oldali ell.áll.
Vagy más fesz.stab IC, ami min 2 A-t képes elviselni.
Szerk.: Találtam a Lomex oldalán 24 V-os, 2 A-es fesz.stab IC-t.
32-04-81; L78S24CV (STM) RoHS STANDARD VOLT.REG. FIX +24V 2A TO-220; 89.00 Ft;Ez már jó lesz!
-
mr_ricsi
veterán
válasz
Petzval
#11111
üzenetére
"Ilyent én nem mondtam!"
Persze, hiszen írtad: "Az elektronikai alkatrészek mindíg +-ban térnek el a ráírt értéktő!""+- nem tudod mi az?"
Ezt nem tudom.
De a szövegben amit írtál, az a "+"-hoz egy kötőjeles toldalék.
És csak akkor lehetne igazad, ha "+/-"-t vagy "±"-t, esetleg "+ vagy -"-t írtál volna. -
#11117
dudika10
veterán
DonThomasino
#11116
dudika10
veterán
válasz
DonThomasino
#11116
üzenetére
Az a 230-220V 1 volt eltérést okoz kb.
Ha terhelten 28V akkor az 220V-al sem 24V volt hanem 27 nagyjából.
Tökéletesen kéne működnie így is.
Ha mindenképp meg akarod változtatni, akkor a már említett megoldások: szekunder körbe egy 0,5Ohm @2W ellenállás, vagy egy stabIC-s megoldás és kész is van. De szerintem teljesen felesleges.
Pont írni akartam, hogy a fentebb említett, nem lesz jó, de látom Kvazár is javította magát. -
#11115
Kvazár
őstag
DonThomasino
#11113
Kvazár
őstag
válasz
DonThomasino
#11113
üzenetére
Ha a kimeneti feszed 28 V, akkor tegyél be a kimenet és a páka közé egy 7824-es fesz.stab IC-t (+ pár kicsi elkót), és máris kész a stabil 24 V-os kimenet! És ha ezt az áramkört bárhol megérinted szigetleletlenül, akkor sem lesz semmi bajod!!!
-
mr_ricsi
veterán
válasz
Petzval
#11103
üzenetére
"A 24V-nál az amperigény nagyobb azt nehezebb kielégíteni ellenállással."
Szokásod szerint trollkodsz, nem is gondolod végig, a lényeg, hogy hozzászólj a témához!
Tegyük fel, hogy 50W-os a páka.
A primer oldalon kell egy 47 ohm / 2W-os ellenállás, a szekunder oldalon pedig 0.56 ohm / 2W-os ellenállás.Mi a nehézség? Minkét érték kapható a kereskedelemben, azonos az áruk, azonos a méretük.
Én csak amiatt írtam primerköri ellenállást, mert a Tisztelt Megrendelő igénye szerint a 230V-ból kell 220V-ot csinálni.
-
#11110
Kvazár
őstag
DonThomasino
#11106
Kvazár
őstag
válasz
DonThomasino
#11106
üzenetére
Vigyázz, nehogy megrázó élményben legyen részed!
Nem értem minek kell a hálózatifesszel játszani, ha lenne rá jóval biztonságosabb megoldás is!
-
#11108
mr_ricsi
veterán
DonThomasino
#11098
mr_ricsi
veterán
válasz
DonThomasino
#11098
üzenetére
"Ha segítenél nagyon hálás lennék."
Hány wattos a páka? -
mr_ricsi
veterán
válasz
Petzval
#11095
üzenetére
"A 2% osztályú multiméter nem azt jelenti hogy 2% eltéréssel mutat eredményeket! Hanem azt hogy szavatolják hogy 2%-nál nagyobb eltérése nincs.Ettől az még lehet 0,1% eltérésű is ha olyan alkatrészek kerültek össze.Márpedig az én multim nagyon ott van!"
Veled ellentétben én tudom, hogy mit jelent a 2%-os pontossági osztály.
És gondolj bármit is, ha a te műszered 10 V-ot mutat, az azt jelenti, hogy a valós érték 9.8 és 10.2 V közötti, míg ha az enyém mutatja, akkor 9.97 és 10.03 V közötti.
Amit te érzel a műszered pontosságával kapcsolatban, az nevetséges, egyetlen műszaki szakember sem fogadja el érvként, mert nincs kimérve és hitelesítve.
És már azt is írtam korábban, hogy 1 %-os alkatrészekből is lehet akár 0.1%-os pontosságú műszert csinálni, de összejöhet belőle 4-5%-os is.
-
mr_ricsi
veterán
válasz
Petzval
#11087
üzenetére
"Egy terhelésre történő feszültségingadozást gyönyörűen lehet mérni multiméterrel, és a megfutást is! "
Ez nem igaz!
A multiméter másodpercenként 2 vagy 3 alkalommal végez mérést, vagyis 0.5-0,33 másodpercenként. Az ingadozások viszont akár 10-100KHz-esek is lehetnek. A megfutás is néhány ezred másodperc alatt történik. Ezekről a multiméter lekésik.
És még az ingadozáshoz annyit, hogy ha a multiméteredet egyenfeszültségre állítva bedugod a 230V szinuszos hálózatba, akkor mit mutat? 0V-ot. Akkor hogyan mutatná ki az egyenáramú műszered, ha a táp 12V-os egyenfeszén lenne egy 5V-os szinuszos ingadozás?
Elmondom: sehogy!"Az elektronikai alkatrészek mindíg +-ban térnek el a ráírt értéktő!"
Hogyan közölhetsz ilyen légből kapott valótlanságokat tényként

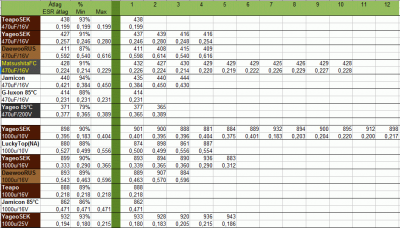

Itt van egy pár évvel ezelőtti mérési jegyzőkönyvem részlete:
A felső sorban vannak a kapacitások uF-ban, alattuk az ESR -pontosabban a DF- értékük. Minden kondi vadi új, boltból vásárolt típus, és nem volt egyetlen darab sem, ahol ne kisebb lett volna a tényleges érték a névlegeshez képest!
(A műszer pontossága 2%) -
Kvazár
őstag
válasz
Petzval
#11099
üzenetére
Én elhiszem, hogy nagyon "szupííí" a te multimétered, de attól még azzal nem lehet maradéktalanul letesztelni egy tápot.
Kell oda egy szkóp is!Egyébkét nem lenne egyszerűbb a feszosztót a kimenethez rakni? Még a végén kinyírja magát! (Bocsi DonThomasino, nem akartalak lebecsülni.)
sajna ehhez még nem értek, ezért is jó lenne ha vki segítene nekem ebben. Előre is köszi a helpet!
Új hozzászólás Aktív témák
Hirdetés
- One otthoni szolgáltatások (TV, internet, telefon)
- sziku69: Fűzzük össze a szavakat :)
- PlayStation 5
- Android alkalmazások - szoftver kibeszélő topik
- Sony MILC fényképezőgépcsalád
- Elektromos cigaretta 🔞
- Konzolokról KULTURÁLT módon
- iPhone topik
- Stellar Blade
- Milyen asztali (teljes vagy fél-) gépet vegyek?
- További aktív témák...
- Apple iPhone SE 16GB, Kártyafüggetlen, 1 Év Garanciával
- ASUS TUF Gaming F15 FX506 - 15.6"FHD IPS 144Hz - i5-11400H - 8GB - 512GB - RTX 3050 Ti - 1,5 év gari
- AKCIÓ! MSI B450M R7 5700X 16GB DDR4 512GB SSD RX 5700 XT 8GB Rampage SHIVA Zalman 600W
- AKCIÓ! Google Pixel 9 Pro 5G 128GB 16GB mobiltelefon garanciával hibátlan működéssel
- Felújított laptopok Számlával, garanciával! Ingyen Foxpost!
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
