  Passive Subwoofer filter / passzív szub szűrő

  Eljátszottam vele kicsit; szépen fog működni:

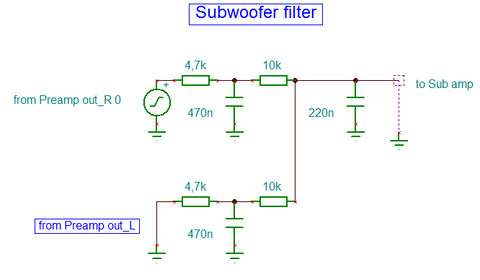

  Tehát a kapcsolás:

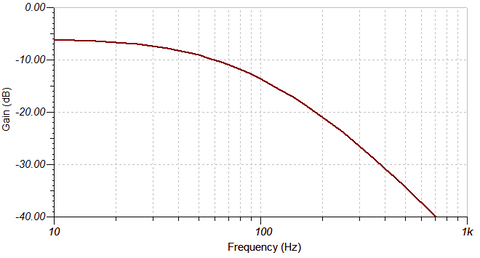

  Átvitel: 88Hz-en van a -6dB-s pont, vagyis innentől szűr (12dB/oktávval). A -6dB vágás azért van, mert csak az egyik csatorna szól. A gyakorlatban mindkét csatornán monóban szokott szólni a mély, így nem lesz csillapítása.

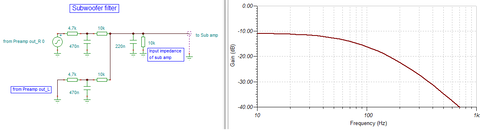

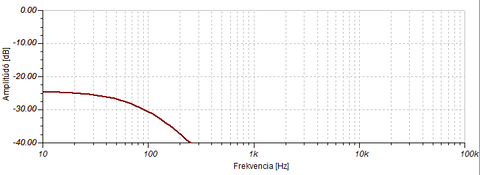

  Ha a szub erősítő bemeneti impedanciája kicsi (10kohmnál nem lehet kisebb), akkor max. -5dB csillapítás bejön, de ez kb. fele feszültségnek felel meg, így szerintem túlélhető. Ennyit a felvételek jelszintje is eltér egymástól stb.
  Ebben az esetben a vágási pont (-6dB) is eltolódik 115Hz-re, ami még szintén jó.


  A keresztezési frekvencia fordítottan arányos mind az ellenállásokkal, mind a kondikkal. Az összes ellenállást és/vagy az összes kondit szorozni kell ugyan annyival, ha változtatnád. Az ellenállásokat nagyságrendileg ne vedd kisebbre, mert akkor áthallást okozhatsz a sztereó csatornák között! Jelenleg - 100ohm kimeneti impedanciát feltételezve az előerősítőtől - az áthallás -50dB, de a legtöbb előerősítő 10ohm alatti kimenőimpedanciával bír, így 70dB-nél jobb szeparációd marad.
  (Ennél jóval nagyobb áthallás keletkezik a szobában, hiszen mindkét füled hallja mindkét hangfalat. Torzítást nem hoz be az áramkör által okozott áthallás.)

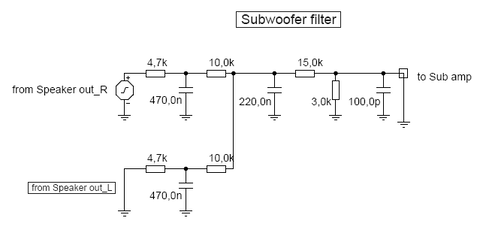

  Ha végfok kimenetére kötnéd a szűrőt (mert pl. az előerősítő kimenete nem érhető el külön), akkor egy csillapítás ajánlott a végére:



  Alkatérszek: MKS vagy MKT fóliakondik (még jobb az NP0 vagy C0G kerámia, de mélyhez feleslegesnek érzem), lehetőleg fémréteg ellenállások, de ez sem annyira fontos itt, és árnyékolt (fém) doboz, ami viszont fontos. A doboz érintkkezzen a kapcsolás földjével, pl. a csatlakozóknál!

  A mélynyomó elhelyezése lehetőleg olyan legyen, hogy ne láss rá közvetlen a hangszóróra, nehogy elhúzza a sztereó képet. Ha nagyon beleszólna, akkor érdemes meredekebben szűrni, vagyis 1 vagy 2 újabb szűrőfokozatot beiktatni. Ez lehet az utolsó fokozat ismétlése (jelenleg 10kohm+220nF).

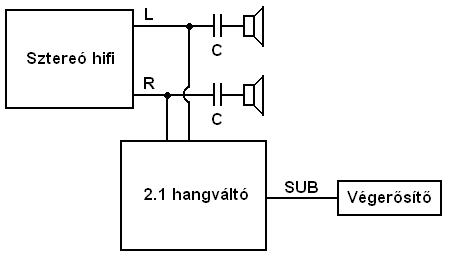

  Ha a sztereó hangfalpárról leszűrnéd a mélyet, akkor legegyszerűbb egy kondit sorba kötni velük. A törésponti frekvencia f=1/(2*3,14*C*Z), ahol C a kondi F-ban, Z a hagszóróimpedancia ohmban.
