Új hozzászólás Aktív témák
-
Nisida
aktív tag
Kis segítséget kérnék.
Probléma: Autocad héj programban - C+I vagy SEWCAD - készült dwg állományokon szeretnék tovább szerkesztéshez elemeket kiemelni - másolás paranccsal - ,hogy átvigyem egy másik szűz autocad fileban a program mindig azt írja ki, hogy : "Másolás a vágólapra meghiúsult" .
Próbáltam már dxf konverziótól kezdve mindent. Mi lehet a megoldás.
Előre is köszi.
-
Nisida
aktív tag
Szerintem a 32 bites nem is fog felmenni, a 64 bites rendszerre. Vagy legalábbis nekem nem ment szerintem azzal kár próbálkozni.
Régebbi verziós autocad pl: 2012 nem jó ? Mert azok valahogyan nem annyira háklisak. Anno én is próbáltam 2014 , 2013 trialokat és 2x döntötte be a teljes rendszert mire meg tudtam oldani, hogy mukodjon.
Godlike: néztem én azért gondolkodom rajta, mert 2 db egeret már kinyírtam az állandó scrollozással
és így a 3d connexion PAN funkciójával + egér simán tudnék szép nagy térképi anyagokban oda vissza mozogni. -
#2898
Gurat
csendes tag
kriszpontaz
#2897
Gurat
csendes tag
válasz
kriszpontaz
#2897
üzenetére
Az jelenleg nem megoldható. Bár sajnos lehet elöbb mint utóbb az lesz
Kösz a segítséget -
#2896
Gurat
csendes tag
kriszpontaz
#2895
Gurat
csendes tag
válasz
kriszpontaz
#2895
üzenetére
Igazán semmire.Egyböl hibajelentő , a fájlokba amit továbbítana belenéztem de nincs semmi olyan infó amiböl a hiba magyarázata vagy egy hibakód kiolvasható lenne
-
#2894
Gurat
csendes tag
kriszpontaz
#2893
Gurat
csendes tag
válasz
kriszpontaz
#2893
üzenetére
1 gb ram gf 9800gt
2013-as volt fenn nem ment vissza és az 64 bites volt.
A 30 napos trial-bol próbáltam a 32 biteset de az sem ment
A 2015-öst próbáltam feltenni.
Vezérlőprogram? Mondjuk a .net re gondolsz? Abbol fenn van a legfrissebb.(4.5.1) vagy a vga driverre gondolsz?Szintúgy. -
#2893
kriszpontaz
veterán
Gurat
#2892
kriszpontaz
veterán
VGA?
Telepítendő Autocad verzió?
Nem véletlenül 64bitest akarsz telepíteni?
Vezérlőprogramok a legfrissebbek?
.NET keretrendszer minimum 4.0 verziója fent van? Error akkor fordulhat elő ha eltérő a Windows és a telepítendő Autocad verzió nyelve. Pl. Windows angolra akarsz Magyart rakni, a .NET install közben összeszarhatja magát. -
#2892
Gurat
csendes tag
kriszpontaz
#2891
Gurat
csendes tag
válasz
kriszpontaz
#2891
üzenetére
p4 3.2gz , 4gb ram , w7enterprise 64 bit.
Megfelelő a gépigénye -
#2891
kriszpontaz
veterán
Nisida
#2889
kriszpontaz
veterán
Használok (használtam). Ha kell, akkor inkább 3DS Max alatt használom, amúgy tök jó meg minden, de jelenleg gyorsabban tudok középső egér gombbal pan műveletet végrehajtani mint tekergetni a 3DConnexion egeret.
Egy SpaceNavigator 3D USB cuccom van, de ha kihasználod, jó segítőtárs lehet, viszont normál Autocad-hez szerintem tök felesleges.(#2890) Gurat: hardverparaméterek?
-
Gurat
csendes tag
Sziasztok.

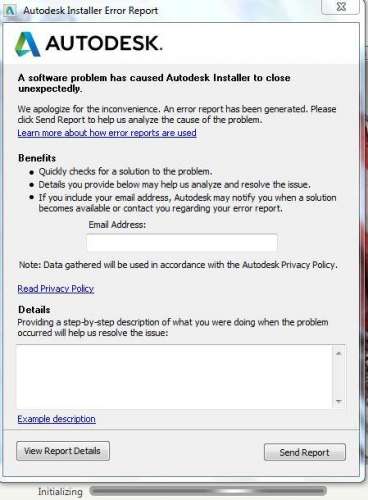

Egy kis segítség kellene. Megpróbáltam telepíteni egy új verziót és a telepítő inicializálás közben a kiadja a hibajalentés küldőt , utána meg nem megy tovább és feladatkezelőben kell leállítani. Próbáltam utána olvasni és néhány helyen írták hogy azért is lehet mert egy előző verzió van telepítve és azzal akad. Régebbit letöröltem de a telepítő ugyanúgy hibajelentőnél megáll.Sőt a régit sem tudom ugyan ezen hiba miatt telepíteni. MEgpróbáltam az autodesk.hu-rol egy 30 napos próbaverziót letölteni. A telepítő elindul , letölti a dolgokat , kiadja a telepítés gombot , majd a hardverkövetelmény résznél ez is hibajelentő és leáll a program.
Ez mitöl lehet és mi a megoldás? Eddig ment a régebbi változata is most meg az sem telepíthető vissza -
#2889
Nisida
aktív tag
kriszpontaz
#2887
Nisida
aktív tag
válasz
kriszpontaz
#2887
üzenetére
Amúgy egy kérdés: Használsz 3d Connexion-os "egeret" ? Mert ha igen érdekelne mi a vélemény róla. melyik a jobb a sima Traveller vagy a nagyobb gombos verziók.
-
#2888
Nisida
aktív tag
kriszpontaz
#2887
Nisida
aktív tag
válasz
kriszpontaz
#2887
üzenetére
Gracias Commandante!
Örök hála, amúgy hülye vagyok mert anno hasonló volt a 2007-esben a fólia tulajdonságok palettával is u.e. volt a megoldás.
Még egyszer köszönöm.
-
#2887
kriszpontaz
veterán
Nisida
#2886
kriszpontaz
veterán
Volt. Sokszor előfordul, vagy a modell térbe, vagy a papírtérbe nem lép át kattintással.
A megoldás egyszerű: magyar Autocad alatt ha papírtérben vagy beírod a modell parancsot, vagy fordítva, ha a modell térben vagy beragadva, kiadod az elrendezés parancsot, majd aktuálissá teszed amelyiket szeretnéd. -
Nisida
aktív tag
A következő problémám van egy Autocad filehoz van most kb. 8 elrendezés, a file Autocadre épülő héj programmal csinálták. A gond az, ha betöltöm A2013-asba és a Modelltér fülről átlépek az elrendezések közé onnan már nem tudok vissza lépni a Modelltér fülére. Nem csinál semmit olyan mintha beleragadna az Elrendezésekbe, ott az elrendezések regenerálása nagyon gyors de nem tudok a Modelltéri rajzon változtatni.
Valakinek volt már ilyen tapasztalata?
-
#2885
hoffman_
nagyúr
kriszpontaz
#2884
hoffman_
nagyúr
válasz
kriszpontaz
#2884
üzenetére
pedig van, már használtam is
és igen, ez az, köszönöm! -
hoffman_
nagyúr
sziasztok,
kis apróság, amivel elakadtam. autocad 2013 és 2014 alatt is. ha két vonalat húzok fedésben, tehát egymáson van a kettő, akkor hogyan tudom megcsinálni azt, hogy amennyiben rájuk kattintok, felugorjon kis ablakban az ott lévő vonalak listája, és ki tudjam választani, amelyikre szükségem van?
köszi előre is!
-
#2881
kriszpontaz
veterán
Jazz
#2879
kriszpontaz
veterán
-
#2878
baaka
tag
kriszpontaz
#2874
baaka
tag
válasz
kriszpontaz
#2874
üzenetére
Köszi!
-
Nisida
aktív tag
Lehet, hogy kérdeztem már de hátha van valaki akinek hasonló problémája volt és talált megoldást.
A probléma:
Ha sok fóliával dolgozol és lényeges az egyes fóliák egymáshoz viszonyított helye - értem ezalatt, melyik fólia van fölül melyik van alul, mi takar rá mire - akkor sokszor kell bizonyos fóliákat - általában sraffozás - újra meg újra leküldeni az aljára vagy felemelni a legfelülre ha szerkesztesz rajta. Ez elégé fárasztó feladat és sokszor kell újranyomtatni bizonyos rajzokat.
Nincs valami megoldás ahol megadom a fóliák egymáshoz viszonyított "magassági" helyzetet és mindig azt alkalmazza a program? -
#2872
Gabesz87
veterán
kriszpontaz
#2871
Gabesz87
veterán
válasz
kriszpontaz
#2871
üzenetére
Köszi, úgy tűnik az SP2 megoldotta a problémát.
-
#2871
kriszpontaz
veterán
Gabesz87
#2870
kriszpontaz
veterán
válasz
Gabesz87
#2870
üzenetére
A hardveres gyorsítás hibája. Frissíteni: VGA driver, Autocad 2013 service pack 2, beállítások menü alatt teljesítményhangoló fájl frissítése. Elvileg ez megoldja, esetleg egy DX frissítés.
Ja és nincs bekapcsolva a GRID SNAP? F9
-
#2869
Nisida
aktív tag
kriszpontaz
#2868
Nisida
aktív tag
válasz
kriszpontaz
#2868
üzenetére
Oké igazat adok neked ebben, én anno sokat dolgoztam a 2007-es verzióval és 3 éve álltam át újabbra amely már nativan tudja a pdf-et kezelni. Ezért még van benne egyfajta a vektoros a jobb látásmód.
Amit leirtál abban igazad van így már érthető miért javasoltad a kötegelt nyomtatást. Oksa kipróbálom aztán meglátjuk .
Közben voltam futni és gondolkodtam a több magos procik kihasználhatóságában, nincs véletlenül valamilyen virtualizációs megoldás vagy más ami mondjuk az összes magot használja de egy magnak adj el a dolgot ?
Mert így a Autocad megeszi, hogy egyen dolgozik de valóságban minden mag pörög. -
#2868
kriszpontaz
veterán
Nisida
#2867
kriszpontaz
veterán

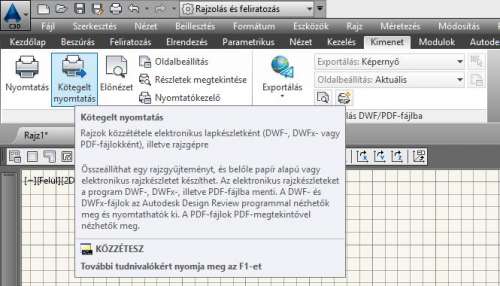

Pont ezért jó a kötegelt nyomtatás, elintézi a háttérben.
A PDF meg lehet hogy nem megrendelői kérés, de neked jobb hogy nem kell utána a DWG-t elővenni, hanem azt nyomtatod ki amit akarsz regen idő nélkül. Mi már rég így csináljuk. Képzelj el egy 50-100 MB-os Civil3D állományt meddig regenerál a tervlapok közt. Ez minden beállított tervlapot egyenként hoz létre külön PDF-ben.
-
#2867
Nisida
aktív tag
kriszpontaz
#2866
Nisida
aktív tag
válasz
kriszpontaz
#2866
üzenetére
Tényleg köszi a segítséget, de igazából nem teljesen fejtettem ki miért érdekelt van-e a gyorsításra megoldás.
Mivel 30 db "kivágatom" - elrendezésem - amire moszkockát kell raknom, meg belefirkálni mi pár csak az adott rajzra vonatkozó szöveget és lassú a betöltés, ezért macerás és lassú a munkafolyamat. Ezért kerestem olyan megoldás amivel adott esetben a munka végső fázisában csökkenteni tudom a nyomtatás előtti folyamatok időigényét.
A kötegelt nyomtatásra nincs szükségem , mert ha már az elrendezésnél vagyok akkor kiküldöm a nyomtatást akár 20 példányban is , utána meg győzze valaki kivenni a 2 méteres rajzokat a nyomtatóból. Nem ez az időrabló része a dolognak. Az exportnál pedig a PDF-et nem szeretem csak végső esetben meg nem szükséges érsd. nem megrendelői igény.
A másik gondom a kötegelt nyomtatásnál, hogy a DWF , stb. mindig agyonvág bizonyos tartalmakat meg nekem még az életben nem sikerült úgy kiküldenem , hogy ne "vesszen" el valami vagyis a DWG és a DWF 100% ban "azonos" legyen.Az én ötletem az volt,hogy :
a.) más honnan szerezni proci vagy egyéb erőforrást a rendszernek a munkához -> saját vagy külsős cloud computing , és csinálom tovább mind eddig csak fejlesztett erőforrással
b.) ha ez így nem megy akkor a végső fázisban minden elrendezést kiexportálni dwg-be, majd ezzen befejezni a munkát -> cloud computing vagy kötegelt feldolgozás holt "éjszakai" időben , hogy a export hosszú kb. 5-8 perces idejét ezzel rövidítsem.
c.) egyéb alternatív megoldások ....Render: ezt először elírtam én regenerálásra gondoltam , utána már ezt használtam. Ezért elnézést kérek.
Amúgy azért gondolom, hogy a kettő lényegében ugyanaz mert pontok helyének és színének számítása. -
#2865
kriszpontaz
veterán
L4mie
#2863
kriszpontaz
veterán
Ok, ez tiszta, nekem is van, de a 2D rajzot hogy rendereled le? Az nem render folyamat. Nincs mesh, nincs textúra, nincs 3D objektum, nincsenek fények amivel számoljon. Nem hinném hogy értékelhető eredményt ad.

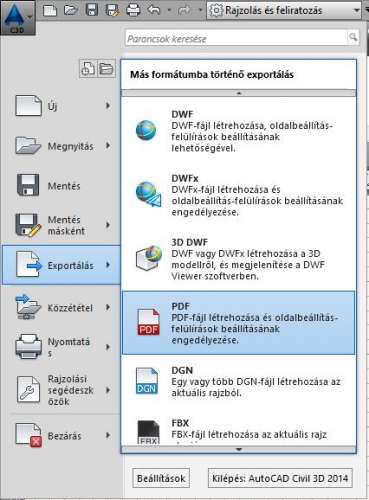

A legegyszerűbb DWF, DWFx vagy PDF fájlt csinálni nyomtatáskor és abból a legkönnyebb utána nyomtatni, vagy a PDF exportot választani a menüből.
-
#2864
Nisida
aktív tag
kriszpontaz
#2862
Nisida
aktív tag
válasz
kriszpontaz
#2862
üzenetére
Én sem gondolom, - hogy a renderelés és a 2D variális ugyanaz - igazából a Elrendezés exportra gondoltam , mivel az az ami időigényes. Hiszen a regenerálás az a folyamat ami megeszi a "véges" erőforrást.
De a folyamat megközelítőleg ugyanaz lenne - hiszen az elrendezésnél alapjában véve ugyanazt csinálja, koordinátákat számol át és takarásokat keres, ami 2d ben jóval kisebb feladat - , a 360 ban még nem próbáltam , de már néztem , hogy van-e layout (elrendezés) és lehet-e exportálni.Mert a 360 felhőben fút, és ezért lehetséges vagy talán biztos, hogy megosztott erőforrásokat használ és nem dedikáltakat így adott esetben gyorsabb lehet a 2D-s folyamatok azon része ami a Autocad pc-s változatában erőforrás igényes.
-
#2863
L4mie
veterán
kriszpontaz
#2862
L4mie
veterán
válasz
kriszpontaz
#2862
üzenetére
rendereléshez ott az autodesk360
kár, hogy csak 25 ingyen credit van :S :S -
#2862
kriszpontaz
veterán
Nisida
#2861
-
#2861
Nisida
aktív tag
kriszpontaz
#2860
Nisida
aktív tag
válasz
kriszpontaz
#2860
üzenetére
Amúgy most megnéztem nem nagyon lehet magasabb órajelű Intelt venni mint ami most van abba a foglalat típusban ami jó az alaplaphoz.
Nincs lehetőség a külső rendereléshez hasonló megoldás igénybevételére? 2d-s feladatoknál?
-
#2860
kriszpontaz
veterán
L4mie
#2859
kriszpontaz
veterán
Ebben igazad van, konkrétan a 8 szálas i7, 4 szálas i5-re utaltam. Azért írtam hogy egy szálas feldolgozásban erős proci (amiben az i5/i7 széria jelenleg a legerősebb).
Az ArchiCAD-es exportokról meg ne is beszéljünk.
Fél órás tisztítás kell egy rajzhoz hogy a felesleges dolgok eltűnjenek. -
#2859
L4mie
veterán
kriszpontaz
#2857
L4mie
veterán
válasz
kriszpontaz
#2857
üzenetére
i5-i7 egy szálon is erősebb mint bármi más, szóval azzal gyorsabb is lesz.
nem feltétlen a MHz-től mert hasonló Hz-en pörgőt kapsz még celeron vagy valami AMD közül is, ellenben a Cache méretek miatt már van különbség.
IMHO
Amúgy mérhető különbséget valszin renderelésnél, és 10+MB os esetleg Xrefelt rajzoknál fog generálni, egy műhelyrajzot vidáman fog futtatni még egy P4 is.
de ne beszéljünk az alapból hibás építész alaprajzokról ahol kb 10 vonal van egymáson mert szarul exportálja archicadből...ott mindegy milyen procid van -
#2858
Nisida
aktív tag
kriszpontaz
#2857
Nisida
aktív tag
válasz
kriszpontaz
#2857
üzenetére
Igen ezt ismertem már 3 ra van állítva vagy 3 éve. De köszi. Azért vicces, hogy a több magra egy parancs van már lassan 8-10 éve
Amúgy igen ott elkövettem egy hibát, hogy nem egy magas órajelű procira erősítetem.
Az igen egy vicc, hogy az Autodesk nem tudta megoldani ezt, főleg azért mert éppen a mérnöki és tudományos - nagy számítási igényű feladatoknál - lehetne a több magban rejlő lehetőségeket kiaknázni.
De nincs semmilyen lehetőség colud computingra ? mert láttam a fotorelisztikus renderelésre már az autodesk is kinál a 360-on belül valamifajta számítási felhő szolgáltatást.
Off: Elrendezés ki export over kb. 20 perc alatt nem volt képes kinyomni
-
#2857
kriszpontaz
veterán
Nisida
#2856
kriszpontaz
veterán
Az Autocad szégyenszemre nem támogatja a többmagos rendszereket, mivel 2 mag felett észrevehetetlen a gyorsulás. 1 magot 100%-ban pörget a 2. mag 50%-on, a többi szunnyad, vagy váltakozik a terhelése.
A regenerálási és újrarajzolási folyamat az egyetlen amibe befogható a több processzormag, de ebből is max 2, több szálú feldolgozásra.A parancs neve : WHIPTHREAD, mely 4 változóval állítható.
0
No multithreaded processing; restricts regeneration and redraw processing to a single processor. This setting restores the behavior of AutoCAD 2000 and previous releases.
1
Regeneration multithreaded processing only; regeneration processing is distributed across two processors on a multiprocessor machine.
2
Redraw multithreaded processing only; redraw processing is distributed across two processors on a multiprocessor machine.
3
Regeneration and redraw multithreaded processing; regeneration and redraw processing is distributed across two processors on a multiprocessor machine.A parancs kiadása után a 4. opciót (3) kell kiválasztani ami mind a redraw és regen parancsokat is többszálú feldolgozásra optimalizálja (2 szál egyszerre).
Ez a 2 parancs papír-modelltér váltáskor aktiválódik automatikusan. Ennyi az amit gyorsítani lehet. Egyébként a legbénább az hogy ennyi év alatt sem tudták kihasználni a több mag (i7 esetén 8 szálú) feldolgozásban rejlő erőtartalékot.
Tehát aki azt vallja minél erősebb proci meg i5/i7 kell Autocad alá, nagyon téved. Egy a lényeg, hogy a processzor 1 szálú feldolgozása erős legyen és lehetőleg minél nagyobb legyen az alap órajel (vagy turbo órajel).
-
#2856
Nisida
aktív tag
kriszpontaz
#2855
Nisida
aktív tag
válasz
kriszpontaz
#2855
üzenetére
Köszi.
Ezer hála.Mindig volt bennem valami ambivalens érzés az elrendezésekkel szemben
meg persze az xref és egyéb csatolmányokkal kapcsolatban is.Akkor marad a ki export majd vissza illeszt és modeltérből nyomtatunk megoldás
vagy nem mert kb. 1 elrendezés mentés úgy 5 perce "megy" és még nincsen vége.Igazából azt nem értem az Autodesk miért nem adott lehetőséget egy hosszabb generálási szakasz / rövid munkaszakasz idő de statikus elrendezési környezet és egy "rövid" generálás / hosszabb munka szakasz de dinamikus elrendezési környezet közötti választásnak. Mert egy kisebb rajz esetén nem probléma a dinamikus megoldás "lassú" volta de egy nagy rajznál nagyon "fárasztó"
Kérdés: a regenerálás milyen módon gyorsítható ?
Cluster rendszer , több gép számítási kapacitásának bevonása? van valami hasonló ? -
#2855
kriszpontaz
veterán
Nisida
#2854
kriszpontaz
veterán
Azt sajna sehogy. Állandóan regenerálja a rajzot minden átlépésnél. Csak akkor tudod megcsinálni ha kiveszed a szükséges térképi részeket külön rajzba. A helyedben megnézném hogy ha földhivatali cucc, nincs-e tele fölösleges 0 magasságú pontokkal (vonalak találkozásánál). Ha igen, törölni kell az összest. Az felgyorsítja valamennyire.
A raster meg nagyon oda fog verni neki.
-
Nisida
aktív tag
Hello!
Egy kis segítséget kérnék, a helyzet a következő:
14 MB méretű dwg térképi állományom, kb. 280e objektummal, amiből kb. 30 elrendezést csináltam.
Az egyes elrendezések közötti átlépés kb. 20-30 secre rúg. Hogyan lehetne ezt meggyorsítani?
Mivel most kell majd még aláraknom csatolmányként 30 db 4-5 Megás raster állományt, és félek nagyon lassú lesz a munka.A rendszer: i5 3770 proci, 32 Gb RAM, 1 db Radeon HD 7800 videokártya
Előre is köszi a segítséget.
-
#2853
L4mie
veterán
kriszpontaz
#2852
L4mie
veterán
válasz
kriszpontaz
#2852
üzenetére
-
#2852
kriszpontaz
veterán
kriszpontaz
veterán
Amennyiben érdekel valakit egy kis olvasmány:
-
hoffman_
nagyúr
sziasztok újra,
amatőr kérdés következik megint
ez több valószínű, mint benne van abban a tizenakárhány basic tutorialban, amit néztem, de sajnos egyszerűen nincs 15x15 percem, hogy kikeresgéljem.azt szeretném megoldani, hogy adott ponttól szeretnék, adott távolságra objektumot kezdeni. például egy 100x80-as téglalap bal felső sarkától x =5, y=10 egységre legyen a húzandó vonalam kezdőpontja, vagy az új téglalap egyik sarokpontja. vagy ugyanezeket az objektumokat egy vonal végpontjától y=10, x=-5 pontból szeretném kezdeni.
ezt hogy lenne érdemes megoldani a legegyszerűbben?
-
#2840
kriszpontaz
veterán
morefire
#2839
kriszpontaz
veterán
válasz
morefire
#2839
üzenetére
A Google nem adott hozzáférést a szolgáltatáshoz. Az Autocad 2014-ben van beépített Bing Maps cucc, amit a Civil3Dben is elő lehet csalogatni ha megtalálod és megjeleníted a megfelelő szalagfület. Csak modelltérben látszik sajnos, nyomtatásban nem. Egy szóval van is meg nincs is. Sz@rt nem ér.
Elvileg van lehetőség külső importból származó beillesztésre, de utána nézek.
-
morefire
tag
Sziasztok!
Az egyetemen az egyik tantárgyhoz tanulmánytervet kell készítenem.
Ehhez az AutoCAD Civil 3D 2014-et használom. Az előző verziókban megtalálható volt a Google Earth-ből való importálás. Itt, a 2014-be viszont nincs ilyen opció.
Az lenne a kérdésem, hogy létezik-e valamilyen ingyenes alternatíva? -
#2838
wolfman
veterán
kriszpontaz
#2837
wolfman
veterán
válasz
kriszpontaz
#2837
üzenetére
Közben tovább olvastam a könyvet és rájöttem mit akart, de az a leírással nagyon nem vág egybe. Lényeg hogy meg akarja rajzoltatni a nem látható éleket
-
#2836
wolfman
veterán
kriszpontaz
#2835
wolfman
veterán
válasz
kriszpontaz
#2835
üzenetére
Most sem értem mit akart mondani a könyv, de ha jól értelmezem, akkor még egyszer rá kellett rajzolni a bal ábra bal oldali függőleges vonalára még egyet fedésben. Ennél idiótábban le se tudta volna írni.
Lényeg, hogy annyira egyszerű amit kért, hogy nem is gondolnék rá, hogy csak ennyi kell. -
#2835
kriszpontaz
veterán
wolfman
#2834
kriszpontaz
veterán
válasz
wolfman
#2834
üzenetére

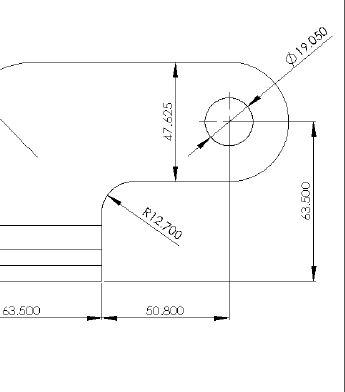

A bal oldali ábrán az alsó vonaltót a legfelső vonalig húzol egyenest, a jobb oldalinál meg a jobb szélső vízszintes vonalig. (nem tudom miért nem magyarázza az autosnap funkcióból a "szomszédos" vagy "nearest" snap funkciót, akkor nem kell saccolgatni rajta vagy-e a vonalon vagy nem. Alulra kattintaszt, parancs indít, majd bal shift (vagy ctrl)+jobb egér gomb szomszédos -> bal gombbal leszúrod a kezdőpontot majd a felső vonalon leszúrás előtt shift+jobb egér gomb merőleges.
-
#2834
wolfman
veterán
kriszpontaz
#2833
wolfman
veterán
válasz
kriszpontaz
#2833
üzenetére
-
wolfman
veterán
Segítségre lenne szükségem!
Van egy könyvem, a AC 2008-2009-es verziójához, csakhogy én a 2014-est használom, ami révén néha keresgélni kell a könyvben leírt funkciókat, mert rendszerint máshol vannak. Bár lehet hogy most ez nem függ össze. A lényeg, hogy gyakorló razot készített a könyv, minden ok, de most egy olyan részhez értem, amit full nem értek.
Adott ez a két alakzat, majd utána folytatja a könyv:
'A szálkereszt vízszintes vonalával álljunk rá pontosan a legalsó vízszintes vonalra. A pontos fedést a vonal színének megváltozása jelzi. Ha a korábban megrajzolt vonalakat a leírtak szerint létrehozott vastag fólián rajzoltuk meg, akkor világoskék szín jelzi, hogy jó helyre vittük a szálkeresztet. Ha a szálkereszt mindkét vonala megfelelő helyen van, akkor a bal egérgombbal kijelölhetjük a kezdőpontot, majd az egérkurzort felfelé mozgatva, rá kell állnunk az alulról számított második vízszintes vonalra. Itt jelölhetjük ki a második pontot...'Na ezt k..vára nem vágom! Minek a legalsó vízszintes vonalára? Melyik az alulról számított második vízszintes vonal???
-
L4mie
veterán
válasz
hoffman_
#2829
üzenetére
2. Profiles itt válaszd ki, az AutoCAD nálam nem látszik mert kitöröltem a fölösleget, de lehet van olyan, hogy ACADHVAC MEP etc. sima AutoCAD profilra válts.
3. workspace oprions jobb alul fogaskerék
4. AutoCAD classik, hogy olyan legyen mint a régi fajta
egyebet nem tudok mondani
-
#2829
hoffman_
nagyúr
kriszpontaz
#2828
hoffman_
nagyúr
válasz
kriszpontaz
#2828
üzenetére
teljesen eltűnik, de még a címsor is. azt vissza lehet hozni, de ez a gyorseszköztár nem jön vissza. ez a cui fájl pontosan micsoda, hol keresendő, és hogyan cserélendő?
-
#2828
kriszpontaz
veterán
hoffman_
#2825
kriszpontaz
veterán
válasz
hoffman_
#2825
üzenetére
Totál eltűnik vagy csak összecsukódik és a fülek/feliratok látszanak? Ha full eltűnik akkor CIU hiba, sérült a fájl. Amennyiben szükséged van rá az alap Autocad CUI-t el tudom küldeni cserére, vagy simán az otthoni gép munkaterületét lemented egy CUI fájlba és visszatöltöd a munkahelyen, felülírod vele a régit.
-
hoffman_
nagyúr
-
hoffman_
nagyúr
sziasztok!
egy gyakori és már nagyon bosszantó problémával jövök. itthon oké minden, de a melóhelyen rendre eltűnik a felső menüsor, és a világért sem lehet elővarázsolni. próbálunk mindent. ilyenkor szerintetek hogyan lehet biztosan visszahozni? azt se kérdezzétek, hogy hogy tűnik el... ha 2d és 3d rajzolás között váltok, egy példának jó.
köszi előre is!
-
TheProb
veterán
Sziasztok!
Egy kis segítséget szeretnék kérni a következők megvalósíthatóságában:
1. Adott 1 3D-s gyűrű amit keresztmetszetileg kicsit össze kéne nyomni, hogy ellipszis alakú legyen
2. Az előbb említett már ellipszis keresztmetszetű gyűrűre kell körben elosztanom 10 táblácskát arányosan, a kérdés itt az lenne, hogy ha megcsinálok 1 táblát akkor ez az arányos elosztás hogyan oldható meg, valamint, ha kell, akkor hogyan lehet olyan ívre hajlítani, mint a felület?Köszönöm előre is a helpet
-
#2818
wolfman
veterán
kriszpontaz
#2817
wolfman
veterán
válasz
kriszpontaz
#2817
üzenetére
biblia vagy gyakorló feladatok?
-
#2817
kriszpontaz
veterán
kriszpontaz
veterán
Ha valakit érdekel, tudok Autocad 2013-hoz könyvet PDF-ben. Priviben keressen meg akinek kell.
-
#2809
dJ Peer
aktív tag
kriszpontaz
#2808
dJ Peer
aktív tag
válasz
kriszpontaz
#2808
üzenetére
Ez a bajom, hogy Solid-ban ez gyerekjáték, de az AutoCAD nem megy. Azért köszönöm, majd próbálkozom.
-
#2808
kriszpontaz
veterán
dJ Peer
#2807
kriszpontaz
veterán
válasz
dJ Peer
#2807
üzenetére
Dehogy nem lehet módosítani, vagy a vonalra kattintasz és a fogóját (kék négyzet) megfogod és vagy számértékkel vagy húzással akkorára állítod amekkorára akarod utólag is.
Ezt a rajzot a legegyszerűbb befoglaló téglalapként megrajzolni vonallánccal, majd a lekerekítéseket utólagosan értékkel megadva pluszba alkalmazni.
A kör beillesztését meg adott ponttól 2 egyenes meghúzásával (abban a síkban ahol az 50.800 és a 63.500 méretvonal találkozik) derékszögben meg lehet oldani (a vonal végére pedig beilleszteni a kört a 19.050 átmérővel), vagy csak simán 2 szerkesztővonal párhuzamosításával egy adott ponttól.
Van rá vagy 20 féle megoldás. Kinek melyik módszer fekszik jobban.
A legegyszerűbb vonallánc, leszúrod az első pontját. Majd F8-at bekapcsolva derékszögben a kurzort arra viszed amerre vonalat rajzolni akarod és a vonalhosszokat kézzel írod be, amíg a szilárdtest kontúrja vissza nem zár önmagába.
Utána lekerekítéseket alkalmazol a sarkoknál, a kört meg beilleszted.Sajnos ez annyira alap rajzolási rutin hogy értelmesen elmagyarázni sem tudom, de most lehetőségem sincs levideózni mert nem olyan helyen vagyok. Csak megmutatni tudnám
. -
#2807
dJ Peer
aktív tag
kriszpontaz
#2806
dJ Peer
aktív tag
válasz
kriszpontaz
#2806
üzenetére
Azt a kis furatot akarom elhelyezni, a megadott értékek alapján. Vagy azt a 47.625-ös értéket hogy tudom beállítani neki? Egy egyenes hosszát, hogy állítom be? Utólag nem is lehet módosítani?
-
#2806
kriszpontaz
veterán
dJ Peer
#2804
kriszpontaz
veterán
válasz
dJ Peer
#2804
üzenetére
Nem bírom értelmezni mit szeretnél. Van 2 pontod random helyen, és az azoktól mért távolságok metszéspontjába kellene kerülnie egy kör középpontjának?
Nem tudom van-e ilyen parancs, de józan paraszti ésszel a 2 pontot felhasználva a pontból kiindulva rajzolok 2 kört azzal a sugárral amekkora távolságot akarok tőlük, majd a metszéspontok valamelyikébe középpontból kiindulva rajzolok egy 3. kört, a többit meg kitörlöm, vagy ha nem metszik egymást, a kör rajzolásánál van egy lenyíló menü, kiválasztom az érintő-érintő-sugár parancsot, kijelölöm neki a 2 megrajzolt kört, megadom a kör sugarát és a 2 megrajzolt kört érintőként felhasználva megrajzolom a 3. kört.Érintő-érintő sugár parancsnál a pontok is felhasználhatók érintőként, viszont a kör akkor a pontokra kerül (mivel érintő).
Esetleg a Parametrikus fülön a kényszerek közt nézelődhetsz.Vagy rosszul értelmezem?
hoffman_: szívesen.
-
#2805
hoffman_
nagyúr
kriszpontaz
#2803
hoffman_
nagyúr
válasz
kriszpontaz
#2803
üzenetére
köszönet!
-
dJ Peer
aktív tag
Sziasztok!
Úgy hozta a sors, hogy valószínűleg AutoCAD-del kell foglalkoznom. Solidworks-öt tanultam az megy is nagyjából, viszont az AutoCAD kiakaszt, képtelen vagyok megadni egy kör helyzetét, két bizonyos ponthoz viszonyítva. Leírná valaki pár szóban, hogy hogy kell ezt megcsinálni? Gondolom 3 kattintás, de nem jövök rá, hogy hogy kell. 2014-es verzió van fent.
Köszi! -
#2803
kriszpontaz
veterán
hoffman_
#2802
kriszpontaz
veterán
válasz
hoffman_
#2802
üzenetére
Kiadod a vonallánc vlánc parancsot (angolban pline), vagy rákattintasz az ikonjára.
Leszúrod a kezdőpontját, majd beütöd a hosszt, pl. 200, ezután nem entert ütsz, hanem beírod a < jelet (AltGr + Í).
Így a fix hosszal szabadon mozgathatod a vonalat amekkora szögben csak akarod, utána újabb leszúrással zárod a szögparancsot, de az autosnap is működik közben.
Ha a < jel után értéket ütsz, akkor a szöget adod meg direktben enterrel zárva (óramutató járásával ellentétesen asszem). Értelemszerűen utána kéri a következő pontot, vagy zárod a parancsot. -
hoffman_
nagyúr
sziasztok!
megtaláltam az első apróbb akadályomat
ha dinamikus adatbevitel szeretnék használni, poláris követéssel együtt, akkor ha adott a kezdőpont, és parancsorban beviszem a számot, akkor húz adott hosszúságú vonalat, de úgy, hogy a szög az annyi lesz, amennyin az egeret tartottam. na most én úgy szeretném, hogy először csak fixálja a hosszt, de tudjam változtatni a szöget, és akár azt is parancssorból bevinni, billentyűvel. ezt hol tudom megbuherálni? -
#2801
wolfman
veterán
kriszpontaz
#2800
wolfman
veterán
válasz
kriszpontaz
#2800
üzenetére
Okés, akkor nálam valami programhiba van, mert ezeket mind tudtam eddig is, mégsem egységenként ugrik az egér rajzoláskor. Háló folyamatosan be van nyomva. Rasztert bekapcsoltam, menüpont is megvan, mértékük is beállítva, ki-bekapcs is megvolt, de semmi. Na majd, most nem akarok itt leragadni, meg van most más munkám dögivel.
és így a 3d connexion PAN funkciójával + egér simán tudnék szép nagy térképi anyagokban oda vissza mozogni.
)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Van egy testem, kész... csak pár furat rossz helyen van.
Ezer hála.
valami szakszerűbbre gondoltam, ha van
Új hozzászólás Aktív témák
Hirdetés
- Google Pixel 9 Pro XL - hét szűk esztendő
- HiFi műszaki szemmel - sztereó hangrendszerek
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Óra topik
- exHWSW - Értünk mindenhez IS
- PROHARDVER! feedback: bugok, problémák, ötletek
- Ubiquiti hálózati eszközök
- Mibe tegyem a megtakarításaimat?
- Nintendo Switch 2
- Hővezető paszták
- További aktív témák...
- Telefon felvásárlás!! Samsung Galaxy A16, Samsung Galaxy A26, Samsung Galaxy A36, Samsung Galaxy A56
- BESZÁMÍTÁS! Microsoft XBOX Series X 1TB SSD fekete játékkonzol extra kontrollerrel dokkolóval
- AKCIÓ! Gigabyte H510M i5 10400F 16GB DDR4 512GB SSD GTX 1070 8GB Rampage SHIVA Zalman 600W
- ÁRGARANCIA!Épített KomPhone Ryzen 5 7600X 16/32/64GB RAM RX 7700XT 12GB GAMER PC termékbeszámítással
- DELL PowerEdge R640 rack szerver - 2xGold 6138 (20c/40t, 2.0/3.7GHz), 64GB RAM,4x1G, H730 1GB, áfás
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
